1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB komplexní přehled Petr Hájek, Ctislav Fiala Praha 2011 Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

2 KPKP STROPNÍ KONSTRUKCE 2 Ocelové a ocelobetonové stropy Petr Hájek Ctislav Fiala Fakulta stavební ČVUT v Praze

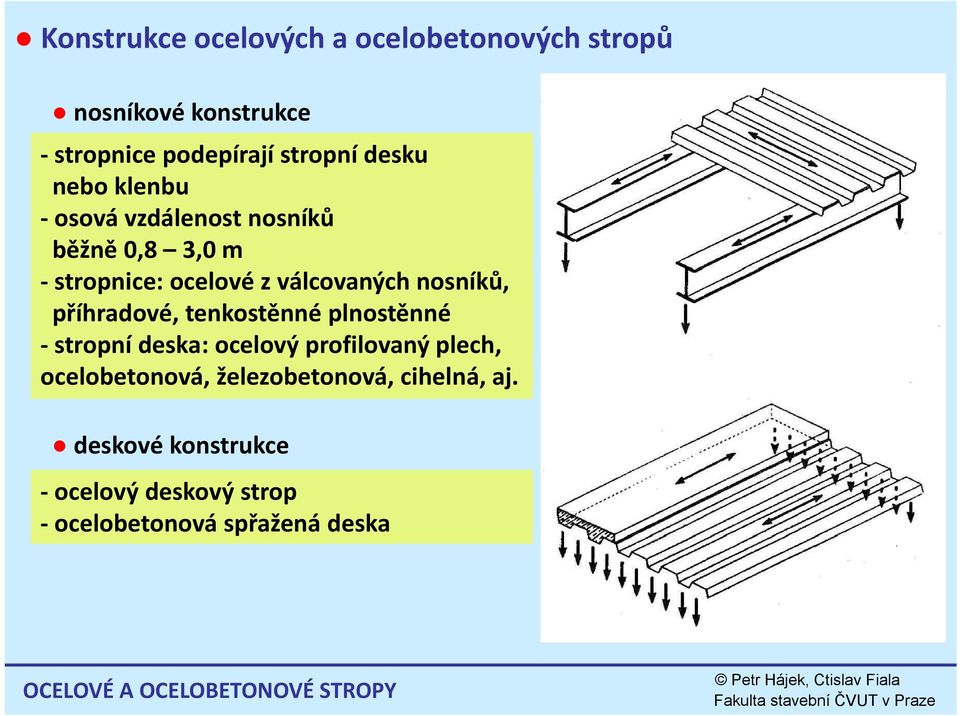

3 Konstrukce ocelových a ocelobetonových stropů nosníkové konstrukce stropnice podepírají stropní desku nebo klenbu osová vzdálenost nosníků běžně 0,8 3,0 m stropnice: ocelové z válcovaných nosníků, příhradové, tenkostěnné plnostěnné stropní deska: ocelový profilovaný plech, ocelobetonová, železobetonová, cihelná, aj. deskové konstrukce ocelový deskový strop ocelobetonová spřažená deska OCELOVÉ A OCELOBETONOVÉ STROPY

4 Technologické a konstrukční požadavky výroba a montáž prvky se dodávají na stavbu v konečných rozměrech = prefabrikace na stavbě se montážně stykují svary, šrouby (nýty) ochrana proti korozi rizika: povětrnostní (klimatické) podmínky, atmosférická vlhkost, kondenzace vodní páry (tepelné vazby a mosty, vnitřní povrchová teplota) opatření: antikorozní nátěr, ochranná (krycí) betonová vrstva protipožární ochrana 350 C snižování pevnosti materiálu 500 C kolaps materiálu běžné teploty při požáru 800 až 1000 C rychlý kolaps konstrukce, velká teplotní roztažnost tj. deformace konstrukcí (vybočení prvků vedoucí ke změně statického působení a možnému kolapsu)

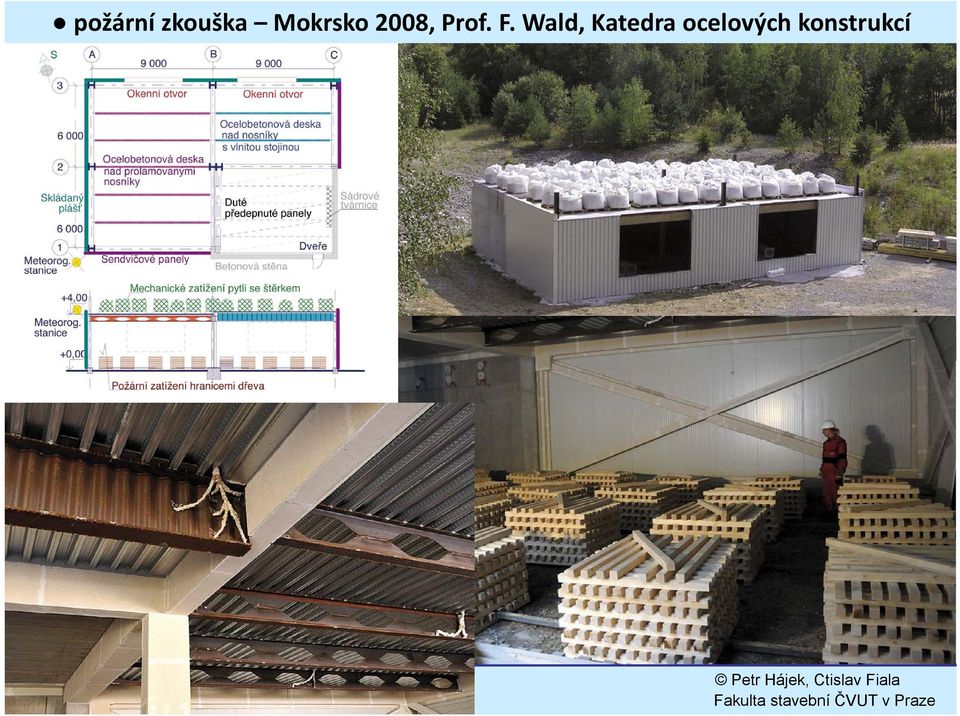

5 požární zkouška Mokrsko 2008, Prof. F. Wald, Katedra ocelových konstrukcí

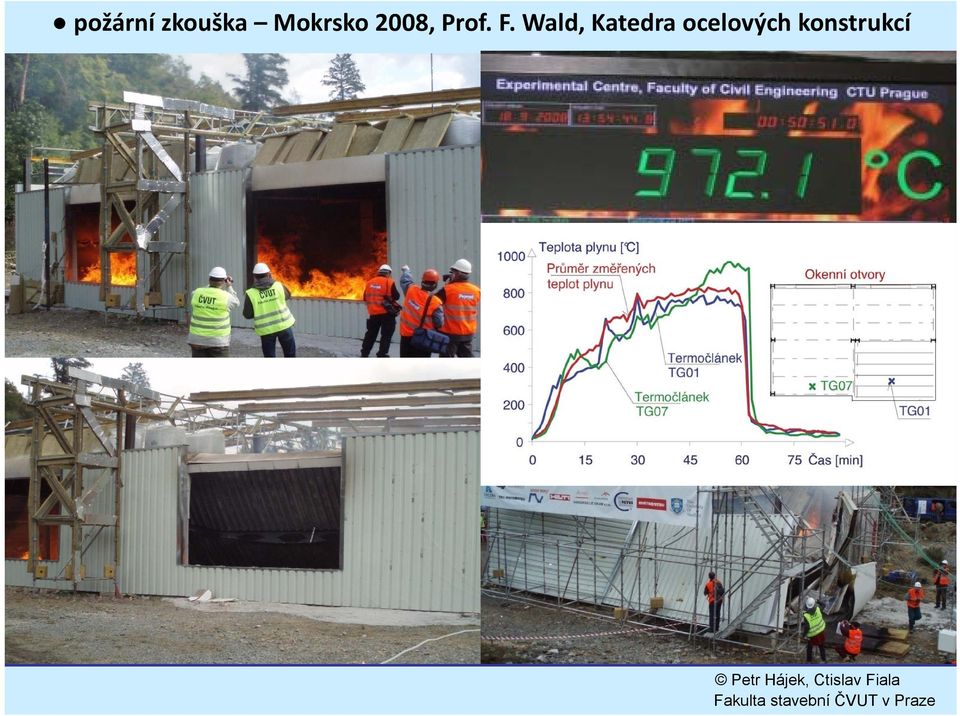

6 požární zkouška Mokrsko 2008, Prof. F. Wald, Katedra ocelových konstrukcí

7 protipožární ochrana ocelových konstrukcí a protipožární nástřiky b protipožární obklad c omítka na pletivu d obetonování e vybetonování bt áíprofilu f protipožární podhled OCELOVÉ A OCELOBETONOVÉ STROPY

8 možnost vedení instalací ve stropní konstrukci OCELOVÉ STROPY

9 Konstrukční rozdělení ocelových a ocelobetonových stropů ocelové stropy ocelové stropy z válcovaných nosníků s profilovanými (trapézovými) plechy s valenými a přímými klenbami s cihelnými deskami, tzv. Kleinův strop, s keramickými deskami HURDIS s železobetonovými deskami ocelové stropy z plnostěnných svařovaných, prolamovaných a příhradových nosníků deskové stropy z profilovaných plechů ocelobetonové stropy ocelobetonové stropy se spřaženými nosníky ocelobetonové stropy deskové spřažené z profilovaných plechů OCELOVÉ A OCELOBETONOVÉ STROPY

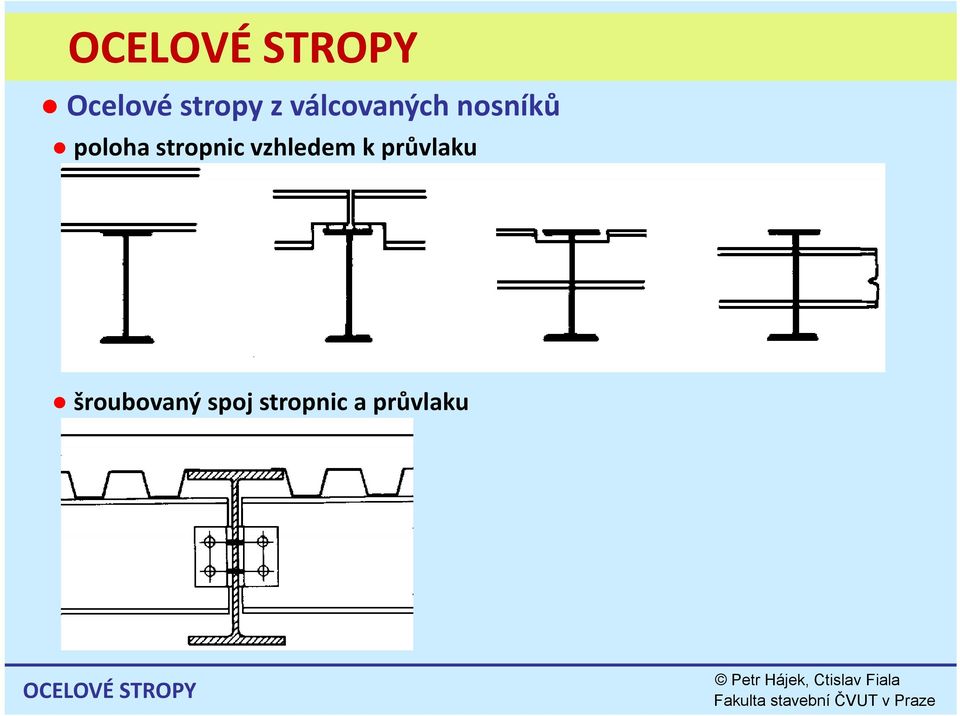

10 OCELOVÉSTROPY Ocelové stropy z válcovaných nosníků poloha stropnic vzhledem k průvlaku šroubovaný spoj stropnic a průvlaku OCELOVÉ STROPY

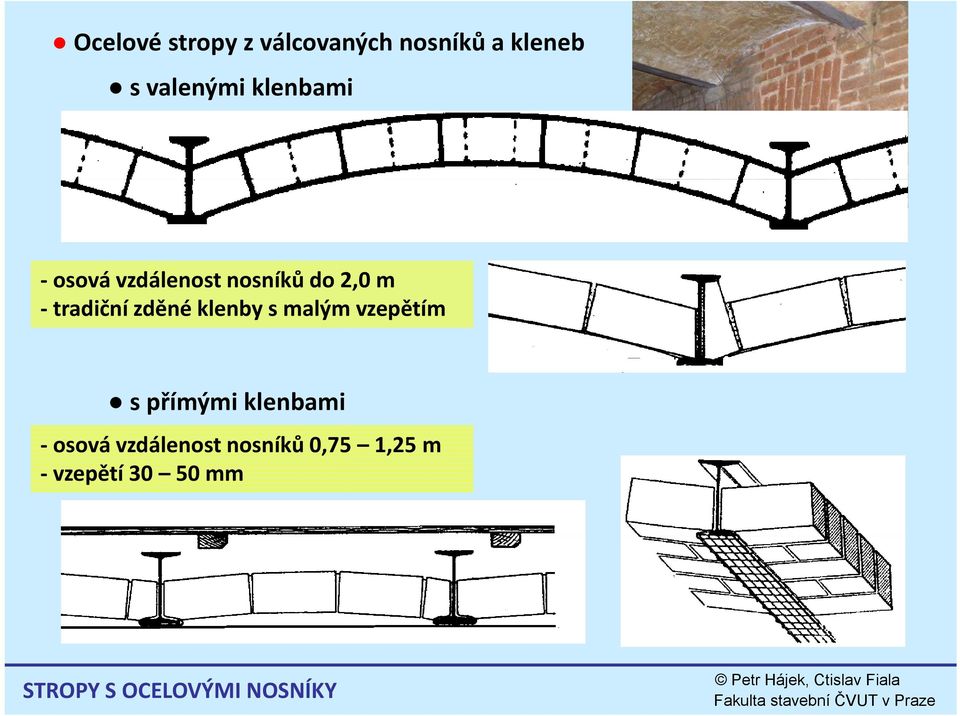

11 Ocelové stropy z válcovaných nosníků a kleneb s valenými klenbami osová vzdálenost nosníků do 2,0 m tradiční zděné klenby s malým vzepětím s přímými klenbami osová vzdálenost nosníků 075 0,75 125m 1,25 vzepětí mm STROPY S OCELOVÝMI NOSNÍKY

12 Ocelový strop z válcovaných nosníků a cihelných desek Kleinův strop pásová ocel osová vzdálenost nosníků 0,7 3,0 m na bednění vyzděna rovná deska z cihel tl. 65 nebo 150 mm při spodním líci výztuž pásovou ocelí nebo kruhovým průřezem, výztuž zalita cementovou maltou STROPY S OCELOVÝMI NOSNÍKY

13 Ocelový strop z válcovaných nosníků a keramických desek HURDIS desky HURDIS do patek násyp STROPY S OCELOVÝMI NOSNÍKY

14 STROPY S OCELOVÝMI NOSNÍKY

15 Ocelový strop z válcovaných nosníků a keramických desek HURDIS desky HURDIS s rovnými čely STROPY S OCELOVÝMI NOSNÍKY

16 ztužující věnec (vyrovnávací a roznášecí vrstva) STROPY S OCELOVÝMI NOSNÍKY

17 Ocelový strop z válcovaných nosníků a železobetonových desek STROPY S OCELOVÝMI NOSNÍKY

18 Ocelový strop z válcovaných nosníků a profilovaných plechů STROPY S OCELOVÝMI NOSNÍKY

19 ztužující věnec (vyrovnávací a roznášecí vrstva) STROPY S OCELOVÝMI NOSNÍKY

20 Ocelové stropy z plnostěnných svařovaných a příhradových nosníků Ocelový strop ze svařovaných nosníků STROPY S OCELOVÝMI NOSNÍKY

21 Ocelové prolamované nosníky STROPY S OCELOVÝMI NOSNÍKY

22 STROPY S OCELOVÝMI NOSNÍKY

23 Ocelové stropy z příhradových nosníků STROPY S OCELOVÝMI NOSNÍKY

24 Ocelové stropy z příhradových nosníků umístění akustické a tepelné izolace v tloušťce stropu možnost vedení instalací v tloušťce nosné stropní konstrukce STROPY S OCELOVÝMI NOSNÍKY

25 Ocelové stropy z nosníků z tenkostěnných plechových profilů OCELOVÉ STROPY

26 OCELOVÉ STROPY

27 Ocelové stropy deskové z profilovaných plechů profilované plechy se samosvorným průřezem tl. plechu 0,63 až 1,5 mm výhody: lehká, rychle realizovatelná konstrukce, dle konkrétních okrajových podmínek rozpony až do 7,0 m nevýhody: nutná dokonalá protipožární ochrana plechové konstrukce OCELOVÉ STROPY

28 Ocelové stropy deskové z profilovaných plechů Princip skladby ocelového deskového stropu OCELOVÉ STROPY

29 Ocelové stropy deskové z profilovaných plechů Varianta ocelového deskového stropu, skladba bez použití mokrého procesu OCELOVÉ STROPY

30 OCELOVÉ STROPY

31 OCELOBETONOVÉ STROPY Ocelobetonové stropy se spřaženými nosníky Princip: zajištění spřažení ocelových prvků ů a železobetonové desky optimalizace průřezu (zvýšení únosnosti, menší dimenze prvků, menší průhyby, ) ocelové trny a zarážky přivařená betonářská výztuž výlisky v profilovaném plechu OCELOBETONOVÉ STROPY

32 Ocelobetonové stropy se spřaženými nosníky Spřažená ocelobetonová konstrukce 1 ocelový nosník, 2 profilovaný plech, 3 ocelové spřahovací trny přivařené k pásnici nosníku, 4 nabetonovaná deska vyztužená zpravidla kari sítí OCELOBETONOVÉ STROPY

33 Ocelobetonové stropy spřažené deskové z profilovaných plechů Konstrukční parametry: realizace do rozponů okolo 7,0 m min. celková tl. spřažené plechobetonové desky je 80 mm min. tl. betonu nad vlnami je 40 mm pro zvýšení protipožární odolnosti stropu se do vln desek vkládá přídavná výztuž OCELOBETONOVÉ STROPY

34 Ocelobetonové stropy spřažené deskové z profilovaných plechů Princip spřažení: prolisy v profilovaném plechu výztužnou sítí navařenou na vlny plechů třecím spojením u plechů se samosvorným průřezem koncové kotvení plechů pomocí přivařených ocelových trnů OCELOBETONOVÉ STROPY

35 DŘEVENÉ STROPY

36 Konstrukce dřevěných stropů deskové konstrukce (povalové) jednostupňová konstrukce nosníkové konstrukce (trámové) dvoustupňová ň konstrukce k DŘEVĚNÉ STROPY

37 Konstrukční detaily dřevěných stropů uložení trámů ů ve zdivu dřevěná podložka impregnované zhlaví odvětraná kapsa ve zdivu! uložení trámů na ocelový I nosník DŘEVĚNÉ STROPY

38 Konstrukční detaily dřevěných stropů kotvení zhlaví trámovými kleštěmi horizontální tuhost dřevěného stropu závlač C 15 0 C trámové ékleště ě kondenzace! degradace d zhlaví trámů ů!!! DŘEVĚNÉ STROPY

39 DŘEVĚNÉ STROPY

40 Konstrukční detaily dřevěných stropů protipožární ochrana min. 80 mm násyp min. 50 mm výměna osazení příček na dřevěnou konstrukci stropu DŘEVĚNÉ STROPY

41 Rozdělení dřevěných stropů povalové stropy trámové stropy strop trámový s viditelnými trámy (hořlavá spalná konstrukce) lepenicový strop jednoduchý trámový strop VÝHODY: kazetový strop lehká konstrukce novodobé konstrukce jednoduchá technologie strop trámový s rovným podhledem d a násypem obnovitelný materiál (smíšená polospalná konstrukce) NEVÝHODY: trámový strop s omítnutým podhledem velké deformace trámový strop s rákosníky větší tloušťka stropu novodobé konstrukce nutná ochrana proti fošnové stropy vlhkosti a biologickým škůdcům stropy z lepených, sbíjených horizontálně netuhé stropy a příhradových nosníků DŘEVĚNÉ STROPY

42 Povalové stropy max. doporučený rozpon: 4,5 m (ýj (výjimečně až 6 m) zpravidla ze tří stran hraněné trámy u nenáročných staveb povaly i z kulatiny ve sparách trámy spojeny dřevěnými klínky nebo skobami DŘEVĚNÉ STROPY povalové stropy

43 Dřevěné trámové stropy spalné max. doporučený rozpon: 5 6,5 m (výjimečně až 9 m) jednoduchý trámový strop 0,8 1,2 m jednoduchý d hýtá trámový strop s násypem lepenicový strop tyčovina obalená slaměnými provazci hliněná ě mazanina DŘEVĚNÉ STROPY trámové stropy

44 jednoduchý trámový strop s násypem DŘEVĚNÉ STROPY trámové stropy

45 jednoduchý trámový strop novodobá konstrukce DŘEVĚNÉ STROPY trámové stropy

46 jednoduchý trámový strop novodobá konstrukce DŘEVĚNÉ STROPY trámové stropy

47 Dřevěné trámové stropy polospalné trámový strop s omítnutým podhledem a násypem (tzv. polospalná konstrukce ) trámový strop se zapuštěným záklopem trámový strop s rákosníky DŘEVĚNÉ STROPY trámové stropy

48 uložení trámu ve zdivu trámová výměna u komína DŘEVĚNÉ STROPY trámové stropy

49 Fošnové stropy max. doporučený rozpon: 5 m (výjimečně až 6 m) šikmé rozpěry z latí nebo prken po 1,2 1,5 m úspora řeziva oproti trámovým stropům o cca 30 40% DŘEVĚNÉ STROPY fošnové stropy

50 DŘEVĚNÉ STROPY fošnové stropy

51 DŘEVĚNÉ STROPY fošnové stropy

52 DŘEVĚNÉ STROPY fošnové stropy

53 Stropy z lepených, sbíjených a příhradových nosníků max. doporučený rozpon: 6 8 m (výjimečně až 9 m) využití dřeva menších rozměrů využití levnějšího materiálu v méně namáhaných částech efektivní ee tvar taprůřezuů eu DŘEVĚNÉ STROPY stropy z lepených, sbíjených a příhradových nosníkůfakulta stavební ČVUT v Praze

54 lepené nosníky sbíjené nosníky příhradové nosníky DŘEVĚNÉ STROPY stropy z lepených, sbíjených a příhradových nosníkůfakulta stavební ČVUT v Praze

55 Dřevěné novodobé deskové stropy masivnílepenédeskové panelykvh, KLH DŘEVĚNÉ STROPY lepené deskové

56 KOMBINOVANÉ KONSTRUKCE STROPŮ

57 KOMBINOVANÉ KONSTRUKCE STROPŮ

58 KOMBINOVANÉ KONSTRUKCE STROPŮ

59 KOMBINOVANÉ KONSTRUKCE STROPŮ

60 KOMBINOVANÉ KONSTRUKCE STROPŮ
