1 2013 Život je venku, venku je megawood. NÁVOD K MONTÁŽI Videa montáže jsou na

2 VAŠE NOVÁ TERASA Zážitek a poučení z přírody s megawood. Tak vzniká mimořádný materiál, jehož barevnost je inspirována přírodou. Zásady plánování a pokyny ke zpracování pro megawood Podle zásad konstrukční ochrany dřevěných materiálů vždy doporučujeme pokládku se spádem 2 % v podélném směru palubek. Při nedodržení může dojít ke skvrnám od vody a hromadění vody. Dbejte na pevný, únosný a proti mrazu chráněný podklad. Opatrně! Vyvarujte se hromadění vody! U palubek pro chůzi na boso a konstrukčních trámů megawood se vyvarujte kontaktu se zemí! Výjimkou je zde konstrukční fošna megawood. Duté prostory mezi spodní konstrukcí a podkládacími deskami nevyplňujte, aby byla možná výměna teplého a studeného vzduchu. Dodržením odstupů bude zajištěno dostatečné spodní odvětrání a předejde se hromadění vody. Je nutné dbát na dostatečně dimenzované odvodnění. Vyvarujte se hromadění vody a zajistěte, aby kompletně odtékala i při silném dešti. Dodržujte minimální vzdálenost od pevných stavebních částí(např. stěny domu). Dodržujte odstupy konstrukčních trámů. Dbejte na minimální odstupy dilatačních spár, aby se konstrukce mohla případně roztahovat bez pnutí. Zásadně všechny otvory předvrtejte. Dodržujte směr pokládky podle šipky vytištěné na etiketě obalu i v drážce palubky. Malé barevné odchylky v barvě a odstínu jsou žádoucí a zdůrazňují přirozený vzhled dřeva. Proto je potřeba dbát na to, aby se palubky před pokládkou promíchaly. Maximální přesah palubek přes spodní konstrukci smí činit nejvýše. Proveďte sražení všech řezných hran u palubek pro chůzi na boso (cca 3 3 mm). Palubky pro chůzi na boso megawood neupínejte, nestahujte ani nevystavujte tlaku. Pokládka na starý povrch terasy Upevnění spodní konstrukce na starý podklad: Konstrukční trámy namontujte na vyrovnávací/podkládací desky nebo pryžové podložky (celková tloušťka minimálně 20 mm) a nikoli přímo na starý 8,1 cm podklad, aby byl zaručen odtok vody. Montáž je možná pouze při dostatečném odvodnění starého podkladu se spádem 2 %. Není přípustné hromadění vody. Je nutné zajistit dostatečné spodní odvětrání. Pokládka na střešní terasy Uložení betonové desky na stávající stavební ochrannou rohož: Konstrukční trámy s podkládacími deskami nebo pryžovými podložkami (minimálně 11,1 cm 3 mm) přišroubujte na betonovou desku mm. Dbejte na dostatečně dimenzované odvodnění, aby byl zaručen úplný odtok vody. Druh uspořádání dohodněte s architektem nebo odbornou firmou. Zajistěte dostatečné spodní odvětrání. Doporučuje se lemovat střešní terasu rýhou se štěrkem (zrnitost 32 4 mm), která pak zajistí příslušné spodní odvětrání. Pokládka s paralelním a posunutým napojením Lícující položení palubek pro chůzi na boso (obr. vlevo, paralelní napojení) a odsazené položení (obr. vpravo, posunuté napojení) při maximální ploše m. Na styku palubek musí být mezi konstrukčními trámy nastavena vzdálenost minimálně! Tyto konstrukční trámy sešroubujte s betonovou deskou a opatřete příslušnými zajišťovacími pásky. Mezery styku mezi palubkami musí být minimálně 8 mm. 0,8 cm min. 0,8 cm 18 cm min. U paralelního napojení musí být konstrukční trámy v této oblasti položeny dvojitě ve vzdálenosti 18 cm (osový rozměr). Vítejte u megawood Je skvělé, že jste se rozhodli pro megawood! Děkujeme za Vaši důvěru a přejeme Vám mnoho radosti s našimi kvalitními a jedinečnými výrobky. Dbejte prosím pokynů v tomto návodu k montáži a jak pro palubky pro chůzi na boso tak i pro stěny pohledové ochrany používejte výhradně originální příslušenství megawood. Výrobně podmíněné rozměrové tolerance délky, šířky a tloušťky je nutné při montáži zohlednit. Základem pro veškeré varianty pokládky je návod k montáži megawood, protože při odchylkách od něj a tím vzniklých nedostatcích nemůže být převzata záruka. U použití, která vyžadují stavební povolení, je pro palubky pro chůzi na boso megawood popř. pro spodní konstrukci potřeba staticky dostatečně dimenzovaný, únosný a proti propadání bezpečný základ. Pokládka na plochách větších než m Spárový profi l sešroubujte s betonovou deskou v podélném nebo příčném směru palubek pro chůzi na boso. Mezi palubkami pro chůzi na boso, konstrukčním trámem a spárovým profilem dodržujte na obou stranách vzdálenost minimálně!

3 BAREVNOST MEGALITE Náladové osvětlení LÁVOVĚ HNĚDÁ Teplá vlídná. Náš barevný odstín lávově hnědá zprostředkovává příjemně útulný pocit bosých nohou a navíc vypadá velmi elegantně. Exkluzivní barevný odstín pro naše palubky pro chůzi na boso PREMIUM PLUS. LED podlahové refl ektory do venkovního prostředí ve velikostech Mini (Ø 34 mm) a Maxi (Ø 0 mm) jsou vizuálním doplněním palubek pro chůzi na boso megawood. Obě velikosti jsou k dispozici v barvách světla modrá a teple bílá. Se spotřebou 0,4 W (Mini) popř. 0,9 W (Maxi) jsou mimořádně úsporné. LED systém osvětlení je vybaven soumrakovým čidlem a zapíná a vypíná se automaticky. Výjimka: Otevřené palubky pro chůzi na boso WAVE nemohou být vybaveny systémem megalite. Výrobní program BŘIDLICOVÁ ŠEDÁ Elegantní nadčasová. Náš barevný odstín břidlicová šedá přesvědčuje zvláště jako extravagantní prvek pro moderní architekturu. Exkluzivní barevný odstín pro naše palubky pro chůzi na boso PREMIUM PLUS. BAZALTOVÁ ŠEDÁ Moderní mnohostranná. Náš barevný odstín bazaltová šedá je ušlechtilým doplněním pro mnohá rozdílná stylová zaměření ve venkovním prostoru Vašeho domu. Barevný odstín pro produkty: PREMIUM, CLASSIC, WAVE a KONSTRUKČNÍ FOŠNA. Rozmanitost barev a jejich zrání Rozmanitý barevný program palubek pro chůzi na boso megawood vychází z přírodních barevných odstínů a harmonicky tak zapadá do individuálního prostředí Vaší zahrady. Vytvořte s Vaší novou terasou působivé prostředí a těšte se z výrobků megawood, které budou v průběhu času stále krásnější. Palubky pro chůzi na boso megawood obsahují až 75 % dřevných vláken. Malé barevné odchylky v barvě a odstínu jsou žádoucí a zdůrazňují přirozený vzhled dřeva. Proto je potřeba dbát na to, aby se palubky před pokládkou promíchaly. Barevnost výrobku se ještě mírně změní a podle míry vystavení slunečnímu záření získá za několik měsíců svou konečnou přirozenou barvu. U částečně zastřešených teras trvá tento proces déle. po pokládce LED podlahové reflektory megalite Maxi Ø 0 mm, V: 30 mm, nerezová ocel V4A Barvy světla: teplá bílá / modrá Výkon/napětí: 0,9 W/12 V DC Přívod světelného zdroje: cca 1 se zástrčkou IP 8 Síťový zdroj megalite IP 8 10 W, pro montáž pod podlahu pro maximálně 10 podlahových refl ektorů Maxi nebo 20 Mini LED podlahové reflektory megalite Mini Ø 34 mm, V: 30 mm, nerezová ocel V4A Barvy světla: teplá bílá / modrá Výkon/napětí: 0,4 W/12 V DC Světelný zdroj/přívod: cca 1 se zástrčkou IP 8 Připojovací kabel megalite D: 1,5 m / 5 m / 10 m Síťový zdroj megalite 20 W pro maximálně 20 podlahových refl ektorů Maxi nebo 40 podlahových refl ektorů Mini Rozdělovač megalite 3násobný / 5násobný OŘÍŠKOVĚ HNĚDÁ Klasická náročná. Náš barevný odstín oříškově hnědá zdůrazňuje harmonické uspořádání Vaší terasy a poutá pohledy na to podstatné. Barevný odstín pro produkty: PREMIUM, CLASSIC, WAVE a KONSTRUKČNÍ FOŠNA. po 1 2 měsících po 3 4 měsících Montáž Megalite Kabelové vedení položte tak, aby bylo dobře přístupné. Při montáži pod terasu použijte síťový zdroj Megalite s krytím IP 8. PŘÍRODNÍ HNĚDÁ Přátelská světlá. Náš barevný odstín přírodní hnědá ideálně a mimořádně přirozeně doplňuje sluncem ozářené plochy Vaší zahrady. Barevný odstín pro produkty: PREMIUM, CLASSIC a KONSTRUKČNÍ FOŠNA. Směr pokládky Aby se dosáhlo homogenního vzhledu povrchu, pokládejte všechny palubky ve stejném směru. Ten je označen šipkou v každé drážce palubky a na etiketě obalu. max. 1. Děrovací frézou vyřízněte otvor pro svítidlo Ø 37 mm (pro Mini ) / Ø 3 mm (pro Maxi ). 2. Namontujte svítidla ve vzdálenosti max. od konstrukčního trámu. Případně položte dodatečný trám. U palubek pro chůzi na boso WAVE lze podlahové reflektory LED megalite použít pouze u povrchu Standard. Kvůli zvláštnímu povrchu je nelze použít v případě otevřených palubek WAVE.

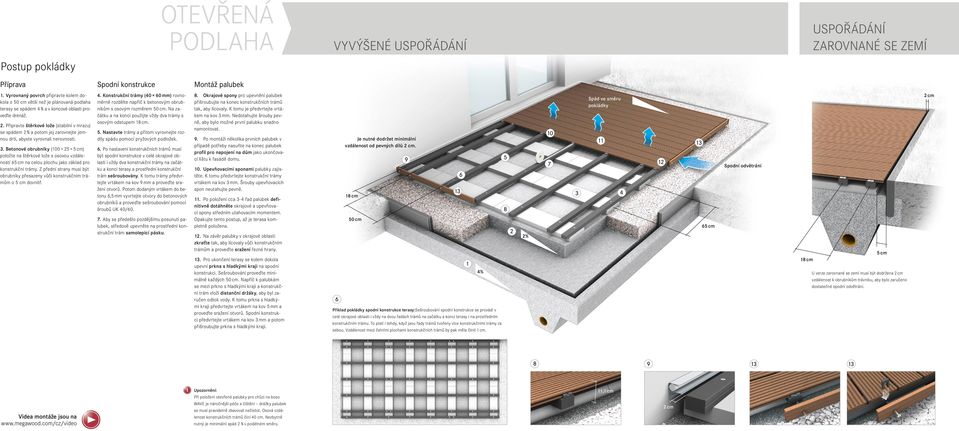

4 OTEVŘENÁ PODLAHA VYVÝŠENÉ USPOŘÁDÁNÍ USPOŘÁDÁNÍ ZAROVNANÉ SE ZEMÍ Postup pokládky Příprava Spodní konstrukce Montáž palubek 1. Vyrovnaný povrch připravte kolem dokola o 50 cm větší než je plánovaná podlaha terasy se spádem 4 % a v koncové oblasti proveďte drenáž. 2. Připravte štěrkové lože (stabilní v mrazu) se spádem 2 % a potom jej zarovnejte jemnou drtí, abyste vyrovnali nerovnosti. 3. Betonové obrubníky ( ) položte na štěrkové lože s osovou vzdáleností na celou plochu jako základ pro konstrukční trámy. Z přední strany musí být obrubníky přesazeny vůči konstrukčním trámům o dovnitř. 4. Konstrukční trámy (40 0 mm) rovnoměrně rozdělte napříč k betonovým obrubníkům s osovým rozměrem 50 cm. Na začátku a na konci použijte vždy dva trámy s osovým odstupem 18 cm. 5. Nastavte trámy a přitom vyrovnejte rozdíly spádu pomocí pryžových podložek.. Po nastavení konstrukčních trámů musí být spodní konstrukce v celé okrajové oblasti i vždy dva konstrukční trámy na začátku a konci terasy a prostřední konstrukční trám sešroubovány. K tomu trámy předvrtejte vrtákem na kov 9 mm a proveďte sražení otvorů. Potom dodaným vrtákem do betonu,5 mm vyvrtejte otvory do betonových obrubníků a proveďte sešroubování pomocí šroubů UK 40/0. 7. Aby se předešlo pozdějšímu posunutí palubek, středově upevněte na prostřední konstrukční trám samolepicí pásku. 8. Okrajové spony pro upevnění palubek přišroubujte na konec konstrukčních trámů tak, aby lícovaly. K tomu je předvrtejte vrtákem na kov 3 mm. Nedotahujte šrouby pevně, aby bylo možné první palubku snadno namontovat. 9. Po montáži několika prvních palubek v případě potřeby nasuňte na konec palubek profil pro napojení na dům jako ukončovací lištu k fasádě domu. 10. Upevňovacími sponami palubky zajistěte. K tomu předvrtejte konstrukční trámy vrtákem na kov 3 mm. Šrouby upevňovacích spon neutahujte pevně. 11. Po položení cca 3-4 řad palubek definitivně dotáhněte okrajové a upevňovací spony středním utahovacím momentem. Opakujte tento postup, až je terasa kompletně položena. 12. Na závěr palubky v okrajové oblasti zkraťte tak, aby lícovaly vůči konstrukčním trámům a proveďte sražení řezné hrany. 13. Pro ukončení terasy se kolem dokola upevní prkna s hladkými kraji na spodní konstrukci. Sešroubování proveďte minimálně každých 50 cm. Napříč k palubkám se mezi prkno s hladkými kraji a konstrukční trám vloží distanční držáky, aby byl zaručen odtok vody. K tomu prkna s hladkými kraji předvrtejte vrtákem na kov 5 mm a proveďte sražení otvorů. Spodní konstrukci předvrtejte vrtákem na kov 3 mm a potom přišroubujte prkna s hladkými kraji. Je nutné dodržet minimální vzdálenost od pevných dílů. 18 cm 50 cm 9 Příklad pokládky spodní konstrukce terasy:sešroubování spodní konstrukce se provádí v celé okrajové oblasti i vždy na dvou řadách trámů na začátku a konci terasy i na prostředním konstrukčním trámu. To platí i tehdy, když jsou řady trámů tvořeny více konstrukčními trámy za sebou. Vzdálenost mezi čelními plochami konstrukčních trámů by pak měla činit 1 cm % % Spád ve směru pokládky Spodní odvětrání 18 cm U verze zarovnané se zemí musí být dodržena vzdálenost k obrubníkům trávníku, aby bylo zaručeno dostatečné spodní odvětrání Videa montáže jsou na Upozornění: Při položení otevřené palubky pro chůzi na boso WAVE je náročnější péče a čištění drážky palubek se musí pravidelně zbavovat nečistot. Osová vzdálenost konstrukčních trámů činí 40 cm. Nezbytně nutný je minimální spád 2 % v podélném směru. 11,1 cm

5 Postup pokládky UZAVŘENÁ PODLAHA VYVÝŠENÉ USPOŘÁDÁNÍ Příprava Spodní konstrukce Montáž palubek 1. Vyrovnaný povrch připravte kolem dokola o 50 cm větší než je plánovaná podlaha terasy se spádem 4 % a v koncové oblasti proveďte drenáž. 2. Připravte štěrkové lože (stabilní v mrazu) se spádem 2 % a potom jej zarovnejte jemnou drtí, abyste vyrovnali nerovnosti. 3. Betonové obrubníky ( ) položte na štěrkové lože s osovou vzdáleností 7 na celou plochu jako základ pro konstrukční trámy. Z přední strany musí být obrubníky přesazeny vůči konstrukčním trámům o 8 cm dovnitř. 4. Konstrukční trámy (90 90 mm) rovnoměrně rozdělte napříč k betonovým obrubníkům s osovým rozměrem 0 cm. Na začátku a na konci použijte vždy dva trámy s osovým odstupem 21 cm. 5. Nastavte trámy a přitom vyrovnejte rozdíly spádu pomocí pryžových podložek.. Po nastavení konstrukčních trámů musí být spodní konstrukce v celé okrajové oblasti a vždy dva konstrukční trámy na začátku a konci terasy i prostřední konstrukční trám sešroubovány. K tomu trámy předvrtejte vrtákem na kov 9 mm a proveďte sražení otvorů. Potom dodaným vrtákem do betonu,5 mm vyvrtejte otvory do betonových obrubníků a proveďte sešroubování pomocí šroubů UK 90/ Aby se předešlo pozdějšímu posunutí palubek, středově upevněte na prostřední konstrukční trám samolepicí pásku. 8. Pro čelní upevnění prkna s hladkými okraji našroubujte na koncích konstrukčních trámů z levé a pravé strany 1 dlouhé konstrukční trámy 0 40 na výšku s lícováním nahoře. K tomu tyto konstrukční trámy předvrtejte vrtákem na kov,5 mm a proveďte sražení otvorů. Spodní konstrukci předvrtejte vrtákem na kov 3 mm a potom přišroubujte konstrukční trám. 9. Okrajové spony pro upevnění palubek přišroubujte na konec konstrukčních trámů tak, aby lícovaly. K tomu je předvrtejte vrtákem na kov 3 mm. Nedotahujte šrouby pevně, aby bylo možné první palubku snadno namontovat. 10. Po montáži několika prvních palubek v případě potřeby nasuňte na konec palubek profil pro napojení na dům jako ukončovací lištu k fasádě domu. 11. Nerezové upevňovací spony pro upevnění palubek přišroubujte samořeznými šrouby (4 20 mm) a definitivně dotáhněte středním utahovacím momentem. 12. Drážkovou lištu volně vložte do drážky palubky (netahejte ani ji nenapínejte) a na obou koncích ji upevněte. K tomu cca 10 cm před koncem drážkové lišty proveďte vybrání malé oblasti pro šroub. Přiložte další palubku a přimáčkněte k drážkové liště. Potom palubku opět upevněte pomocí nerezových spon. Opakujte tento postup, až je terasa kompletně položena. 13. Na závěr palubky v okrajové oblasti zkraťte tak, aby lícovaly vůči konstrukčním trámům a proveďte sražení řezné hrany. 14. Pro ukončení terasy se kolem dokola upevní prkna s hladkými kraji na krátký konstrukční trám. Sešroubování proveďte minimálně každých 50 cm. Napříč k palubkám se mezi prkno s hladkými kraji a konstrukční trám vloží distanční držáky. K tomu prkna s hladkými kraji předvrtejte vrtákem na kov 5 mm a proveďte sražení otvorů. Spodní konstrukci předvrtejte vrtákem na kov 3 mm a potom přišroubujte prkna s hladkými kraji. U více prken s hladkými okraji nad sebou musí být mezi nimi dodržena 15 mm minimální vzdálenost, aby bylo zaručeno dostatečné spodní odvětrání. 21 cm Je nutné dodržet minimální vzdálenost od pevných dílů. 0 cm Příklad pokládky spodní konstrukce terasy:sešroubování spodní konstrukce se provádí v celé okrajové oblasti i vždy na dvou řadách trámů na začátku a konci terasy i na prostředním konstrukčním trámu. To platí i tehdy, když jsou řady trámů tvořeny více konstrukčními trámy za sebou. Vzdálenost mezi čelními plochami konstrukčních trámů by pak měla činit 1 cm % % 3 4 Spád ve směru pokládky 13 cm , Spodní odvětrání ,1 cm 10 cm Videa montáže jsou na Omezení: Palubky pro chůzi na boso WAVE se nesmí pokládat jako uzavřená podlaha.

6 POHLEDOVÁ OCHRANA STANDARD COMPACT FIX cm 17, , 100 cm 77, 5 32, 19 3 cm 198 cm 174, 151 cm 127, 104 cm 80, 57 cm 33, Osový rozměr max. 200 cm 0,7 cm 20 cm 10 cm Osový rozměr max. 203 cm Osový rozměr max. 20 cm 10 cm Průběh montáže Průběh montáže Spodní konstrukce Montáž Spodní konstrukce Montáž 1. Šířka a hloubka základu musí odpovídat statickým požadavkům a založení být provedeno v nezámrzné hloubce. Doporučení: cm a hloubka 80 cm 2. Maximální osová vzdálenost sloupků rovného oplocení činí 200 cm. Přes roh smí činit až 20 cm. 3. Dbejte na pozici sloupků při seřizování Kotva k přišroubování/zabetonování noh. 4. Kotva k přišroubování popř. zabetonování umístěte tak, aby dosedací plocha pro sloupek měla vzdálenost min. od štěrkového lože (nebo zeminy) a 10 cm od horní hrany základu. Je nutné předejít kontaktu pohledové ochrany megawood se zemí. 5. Pro upevnění sloupků změřte vzdálenosti otvorů upevňovací kotvy a přeneste je na sloupky. Potom je vyvrtejte vrtákem na kov 12 mm a proveďte sražení otvorů. Nasuňte sloupky na kotvy a zajistěte je nerezavějícími šrouby.. Pro pozdější upevnění zakrytí stěny je nutné vyříznout zářez do drážky nahoře v sloupku o šířce 7 mm a s hloubkou 50 mm. 7. Těsnicí pásku nalepte do drážky odspodu až krátce před vyříznutý zářez. Ta později vyplní spáru sloupku a zajistí prvky pohledové ochrany. 8. Potom neprodleně zasuňte prkno pohledové ochrany seshora do drážky sloupku. Dbejte na jednotný směr pokládky (šipka vytištěná v drážce pohledové ochrany). 9. Zkraťte zakrytí stěny o 4 cm oproti délce prken pohledové ochrany. Potom sešroubujte upevňovací desku se zakrytím stěny. Potom se provede vložení do vyříznuté drážky a sešroubování. Přitom je nutné dbát na odstup 10 mm mezi horní hranou zakryti stěny a horní hranou sloupku. 10. Krytky sloupků nasaďte na sloupky, popř. je bodově zajistěte silikonovým lepidlem. 1. Šířka a hloubka základu musí odpovídat statickým požadavkům a založení být provedeno v nezámrzné hloubce. 2. Osová vzdálenost sloupků oplocení činí 189 cm. Po každém 5. poli oplocení musí být umístěn sloupek ve vzdálenosti 1, čímž vznikne dilatační spára 3 cm. 3. Kotva k přišroubování popř. zabetonování umístěte tak, aby dosedací plocha pro sloupek měla vzdálenost min. od štěrkového lože (nebo zeminy) a 10 cm od horní hrany základu. Je nutné předejít kontaktu pohledové ochrany megawood se zemí. 4. Sloupek nasuňte na pouzdro až k dosedací ploše. 5. Prkna pohledové ochrany postupně nasuňte do drážky žebrovitými vyklenutími dolů a dbejte přitom na to, aby se předešlo zatížení tlakem a tahem.. Krytky sloupků nasaďte na sloupky, popř. je bodově zajistěte silikonovým lepidlem. 7. Maximální výška pohledové ochrany s osmi prkny pohledové ochrany činí 198 cm. Výška může být upravena v krocích 23,.

7 KONSTRUKČNÍ FOŠNA ČIŠTĚNÍ A PÉČE Všeobecné pokyny pro čištění a péči Konstrukční fošna jako... Extrémně zatížitelná, mnohostranně použitelná. K dostání v rozměru mm. Lávka Dokonce i v tak namáhané oblasti, jako je stavba lávek, může být bezproblémově použita KONSTRUKČNÍ FOŠNA megawood s osovým rozměrem až 100 cm a přesahem až 20 cm jako podlaha lávky. Občasný kontakt s vodou nepředstavuje pro KONSTRUKČNÍ FOŠNU megawood žádný problém. Je možné použití KONSTRUKČNÍ FOŠNY megawood jako svislé podpěry s přímým kontaktem se zemí. Při dodržení doporučeného spádu poskytuje povrch materiálu ze směsi dřeva a polymeru u palubek pro chůzi na boso megawood výhodu velmi snadné péče. Přesto by se příležitostně mělo provést čištění, protože okolní prostředí a používání vždy zanechává stopy. Ale v průběhu stárnutí v povětrnostních podmínkách se snižuje tendence k viditelnému zachycování nečistot a vytváří se přirozená patina. K normálnímu čištění by se v zásadě neměly používat čisticí prostředky. Nečistoty vždy nejprve odstraňte suchým koštětem. Pokud to nestačí, umyjte špínu čistou vodou (zahradní hadicí) a kartáčem. Pokud je nutné důkladnější čištění, můžete použít vysokotlaký čistič. Bezpodmínečně přitom dbejte na nízký tlak, odpovídající vzdálenost mezi tryskou a terasou a zvolte mírnou teplotu. Za všech okolností byste měli bezpodmínečně předcházet vzniku skvrn z jemného prachu, jako jsou saze a kovový prach, ale také skvrnám od barev a laků. Příměsi vláken Po vystavení povětrnostním vlivům Schody KONSTRUKČNÍ FOŠNA megawood je ideálním povrchem pro Vaše schody na terasu. Díky extrémní nosnosti KONSTRUKČNÍ FOŠNY megawood můžete schodovou konstrukci realizovat s osovým rozměrem, až 80cm a přesahem až 20 cm. PŘÍRODNÍ HNĚDÁ OŘÍŠKOVĚ HNĚDÁ BAZALTOVÁ ŠEDÁ Lavička Nově tvarována, nově zrozena. Lavička megawood s průchozími KONSTRUKČNÍMI FOŠNAMI může být sestavena s osovým rozměrem až 130 cm a přesahem 2. Sedací plocha a opěra vytváří elegantní celek, který slibuje nejvyšší komfort sezení. Lavička je k dostání jako kompletní montážní sada ve všech třech barevných variantách. Mnohostranná v použití KONSTRUKČNÍ FOŠNA od fi rmy megawood je opravdový multitalent. Může být použita nejenom jako spodní konstrukce, nýbrž i jako schod nebo lavička. KONSTRUKČNÍ FOŠNA megawood je dokonce vhodná i pro použití jako obložení můstku nebo lávky. Extrémní nosnost KONSTRUKČNÍ FOŠNY megawood ji činí velice mnohostrannou a otevírá stále nové oblasti použití, ve kterých jiné výrobky narážejí na své mechanické meze. Dbejte na to, že pro šroubová upevnění je nutné použít o 2 mm větší průměr vrtáku. KONSTRUKČNÍ FOŠNA megawood je k dostání v barvách přírodní hnědá, oříškově hnědá a bazaltová šedá. Čisticí emulze na palubky pro chůzi na boso megawood megaclean je vysoce účinný, biologicky odbouratelný koncentrát s účinkem emulze. Ve vodě rozpustný odmašťovací přípravek s enormně rychlým hloubkovým účinkem odstraňuje tuk, olej, inkoust, uhlí, petrolej, saze a další úporné nečistoty. megaclean používejte pouze při teplotě vyšší než 15 C. Pokud by čištění vodou a přípravkem megaclean nebylo úspěšné, lze úporné skvrny odstranit také mosazným kartáčem. Protože palubky jsou probarvené, je ošetřované místo zpočátku světlejší, ale během několika málo týdnů se přizpůsobí barvě ostatního povrchu. Čisticí emulze na pohledovou ochranu megawood Používejte čisticí emulzi pouze na skvrny, které nelze odstranit vodou a kartáčem. Skvrny od vody U částečně zastřešených teras se mohou v přechodové oblasti mezi zastřešením a volnou plochou tvořit skvrny od vody. Dešťová voda stéká po povrchu až k zastřešení a později uschne. Částice prachu tak krátce navlhnou, potom uschnou a zůstanou na povrchu. Na nezastřešené ploše, která je neustále vystavená slunci a dešti, je tento efekt spíše menší a podmíněný místem instalace. Kvalita tím není negativně ovlivněna a nejde tedy o důvod k reklamaci. Skvrny od vody lze zpravidla odstranit čistou vodou a běžnými čisticími potřebami. Tento efekt během doby slábne, nelze mu však zcela zabránit. Příměsi přírodního vlákna (lýko) megawood obsahuje až 75 % dřevných vláken. Ta jsou speciálně upravovaná, sušená a přidávaná do výrobního procesu v uzavřeném systému. Z podstaty suroviny může dojít k malému přimíchání jiných přírodních vláken jako například lýka (přechodová vrstva mezi kůrou a dřevem). Tyto částice mohou po vystavení povětrnostním podmínkám v důsledku nasáknutí vody vystoupit na povrch. Maximálně tím může být postiženo 0,03 % povrchu. Velikost částic nesmí překročit 0,². Používáním terasy (obrušováním) tyto částice v průběhu času do značné míry zmizí. Mohou být také odstraněny mechanicky. Nedojde tím k poškození výrobku. Podle EPLF (Evropský svaz výrobců laminátových podlah) byly k hodnocení použity částice, které jsou viditelné ve výšce očí stojícího člověka při svislém dopadu světla.

8 POZNÁMKY OTEVŘENÁ PODLAHA UZAVŘENÁ PODLAHA Varianty palubek Palubka pro chůzi na boso PREMIUM PREMIUM PLUS Palubka pro chůzi na boso CLASSIC Palubka pro chůzi na boso WAVE D: 300 / 30 / 420 / 480 cm Palubka pro chůzi na boso PREMIUM PREMIUM PLUS Palubka pro chůzi na boso CLASSIC KONSTRUKČNÍ FOŠNA mm D: 30 cm Palubka pro chůzi na boso PREMIUM PREMIUM PLUS mm (Jumbo) Palubka pro chůzi na boso CLASSIC mm (Jumbo) Palubka pro chůzi na boso PREMIUM PREMIUM PLUS mm (Jumbo) Palubka pro chůzi na boso CLASSIC mm (Jumbo) KONSTRUKČNÍ FOŠNA mm D: 30 cm Profil pro napojeni na dům 21 mm D: 400 cm Barvy: stříbrná / bronzová Konstrukční trám 40 0 mm D: 30 cm Šroub UK 40/0 7,5 92 mm, vč. bitu TX 30 a vrtáku SDS (Ø,5 mm) Profil pro napojeni na dům 21 mm D: 400 cm Barvy: stříbrná / bronzová Konstrukční trám mm D: 30 cm Šroub UK 90/90 7,5 132 mm, vč. bitu TX 30 a vrtáku SDS (Ø,5 mm) Konstrukční trám 40 0 mm D: 30 cm Šroub UK 40/0 7,5 92 mm, vč. bitu TX 30 a vrtáku SDS (Ø,5 mm) Pro výpočet celkové plochy Vaší nové terasy dbejte na rozměr spár 0,8 cm mezi palubkami nebo si nechte poradit od Vašeho odborného prodejce. Další informace k plánovači teras nebo hledání prodejce získáte na našich internetových stránkách. Potřeby pro montáž a péči Prkno s hladkými kraji mm D: 30 cm Spárový profil 1 50 mm D: 300 cm Pryžová podložka mm Tloušťka: 3 / 10 / 20 mm Distanční držák mm vč. šroubů (4 50 mm) Vyrovnávací / podkládací deska mm Tloušťka: 3 / 5 / 15 mm Prkno s hladkými kraji mm D: 30 cm Spárový profil 1 50 mm D: 300 cm Pryžová podložka mm Tloušťka: 3 / 10 / 20 mm Distanční držák mm vč. šroubů (4 50 mm) Vyrovnávací / podkládací deska mm Tloušťka: 3 / 5 / 15 mm Upevňovací spona vč. šroubů (4 35 mm) a bitu TX 20 Okrajová spona vč. šroubů (4 35 mm) a bitu TX 20 Samolepicí zajišťovací páska D: 10 m (na roli) Čisticí emulze megaclean 1 litr Drážková lišta 21 mm D: 25 / 100 m (na roli) Upevňovací spona z nerezové oceli pro drážkovou lištu, vč. samořezných šroubů (4 20 mm) a bitu TX 20 Okrajová spona, vč. šroubů (4 35 mm) a bitu TX 20 Samolepicí zajišťovací páska D: 10 m (na roli) Čisticí emulze megaclean 1 litr

9 POHLEDOVÁ OCHRANA Prkno pohledové ochrany COMPACT FIX mm D: 183, Designové prkno s kosočtverci COMPACT FIX mm D: 183, Designové prkno s výřezy COMPACT FIX mm D: 183, Sloupek COMPACT FIX mm D: 191 cm Krytka sloupku COMPACT FIX Ø 105 mm nerezová ocel Šroubovaná noha COMPACT FIX mm D: 40 cm žárové pozinkování Kotva k zabetonování COMPACT FIX mm D: 100 cm žárové pozinkování Další informace Příklady uspořádání a názorná videa montáže naleznete na Internetu na Prkno pohledové ochrany STANDARD mm D: 193 cm Krytka sloupku STANDARD Ozdobná krytka s koulí mm nerezová ocel / pozinkovaná Těsnící páska STANDARD bobtná až na 20 mm D: 8 m (na roli) Sloupek STANDARD mm D: 190 cm Krytka sloupku STANDARD Ozdobná krytka bez koule mm nerezová ocel / pozinkovaná Zakrytí stěny STANDARD mm D: 189 cm Kotva k přišroubování STANDARD mm D: 40 cm žárové pozinkování Čisticí emulze megaclean 1 litr Upevňovací deska STANDARD pro zakryti stěny, vč. matic nerezová ocel Kotva k zabetonování STANDARD mm D: 80 cm žárové pozinkování TIRÁŽ Vydavatel: NOVO-TECH GmbH & Co. KG Siemensstraße Aschersleben Německo Text: megawood, Aschersleben; LIO Design, Braunschweig Koncepce, layout & sazba: LIO Design, Braunschweig Fotodokumentace: Thomas Gasparini, Michael Simon Stav: 1. vydání leden 2013 Váš odborný prodejce Právo na změny vyhrazeno. Na fotografi ích a vyobrazeních jsou možné barevné odchylky dané tiskem. Tisk tschechisch
