1 Leksikon pritrdilne tehnologije tč. stran 22 Beton nerazpokan/razpokan 8 11 Dopustne in priporočene obremenitve 7 30 GreenTec korozijsko obstojen sloj iz cinkove zlitine 9 12 Koncept delnega varnostnega faktorja 7 10 Lomna obremenitev 7 19 Minimalna globina sidranja 8 14 Načini uporabe 8 23 Najlon kakovosti PA Nanos cinkovih lamel 9 5 Navor 7 24 Oblikovna obstojnost 9 1 Osna razdalja 7 9 Podatki o nastavitvi 7 20 Požarna zaščita 8 2 Razdalja od roba 7 29 Razredi trdnosti jekla 9 tč. stran 13 Razvrstitev bremen 8 8 Sile 7 7 Smer obremenitve 7 18 Tehnike sidranja 8 26 Trdnost pod vplivom temperature 9 3 Upogibni navor M 7 28 Obnašanje v primeru korozije ob preizkusu s slano meglo 9 6 Vgradni vrtilni moment 7 17 Vrste odpovedi 8 4 Vrste vijakov 7 27 Vrste vijakov 9 15 Vrtanje 8 16 Zaporedje polaganja izolacijskih pritrditev 8 21 Zaščita pred korozijo 8 25 Zvočna izolacija 9 1 Osna razdalja 9 Pri razporejanju skupin zidnih vložkov je treba upoštevati minimalno medosno razdaljo 3 hef, da bi tako preprečili odpoved gradbenega materiala (tč. 17). Če ni mogoče zagotoviti minimalne osne razdalje, je treba zmanjšati obremenitev. Podatki o nastavitvi hef h0 h ef : dejanska globina sidranja h 0 : globina vrtine h min : min. debelina gradbenega elementa t fix : koristna dolžina tfix hmin 2 Razdalja od roba Upoštevanje minimalnega odmika od roba zaradi preprečevanja odpovedi gradbenega materiala. 10 Lomna obremenitev Odpoved pritrditve (tč. 17) 11 Dopustne in priporočene obremenitve 3 Upogibni navor M Pri nekaterih vrstah uporabe so pritrditve izpostavljene upogibnemu navoru. Na primer pri distančni montaži. Dopustne obremenitve izhajajo iz ustreznih dovoljenj. Pri gradbenih atestih za izdelke iz najlona je bil upoštevan varnostni faktor 5. Podatki o bremenih za izdelke z evropskimi tehničnimi dovoljenji vključujejo delne varnostne faktorje v skladu z ustreznim ETAG. Priporočena bremena ne ustrezajo dopustnim bremenom. V tem primeru gre za priporočene vrednosti, ki so bile ugotovljene v laboratorijskih pogojih brez vpliva razbremenilnih razdalj robov in osi. 4 Vrste vijakov 1) 1 6-kotni 2) 2 PZ2/3 3) 3 T25/T30/T40 4) 4 6-kotni, T40, naslon 12 Koncept delnega varnostnega faktorja 5 Navor F sila (F) x ročica, izmerjeno na vrtilni točki, Nm = Newton meter Učinek (S) Odpornost (R) Ročica Navor je zmnožek ročice in sile, ki deluje pod pravim kotom. S k Karakteristične vrednosti (k) R k 6 Vgradni vrtilni moment S d = S k γ F Kalkulacijska vrednost (d) R d = R k /γ M Vgradni instalacijski moment ustreza uporabljenemu vrtilnemu navoru, ki zagotavlja varno sidranje zidnega vložka. 7 Z S Smer obremenitve Q potezna obremenitev (Z), prečna obremenitev (Q), poševna obremenitev (S) Frekvenca S d = S k γf S d R d S d R d Srednja vrednost učinka Karakteristična vrednost učinka (S k ) Kalkulacijski učinek (S d ) Kalkulacijska odpornost (R d ) Karakteristična odpornost (R k ), 5% lom R d = R k /γm Srednja vrednost odpornosti 8 Sile Sila je izražena v kilo-newtnih (kn) / newtnih (N). 1kN=1000N=100dN 100kg 10N=1dN 1kg γ F : Delni varnostni faktor, delovanje γ M : Delni varnostni faktor, upor Obremenitev 7

2 Leksikon pritrdilne tehnologije 13 Razvrstitev bremen Zidni vložki za prazne prostore (npr. MU, MHD-S). Telo zidnega vložka potegne vijak nazaj do gradbenega materiala in s preoblikovanjem zagotovi oblikosklepno povezavo. Statično breme Dinamičen / utripajoč Dinamičen / sunek Dinamičen / izmenjaje Vezno sidro (npr. MIT, MVA). Sidro je sestavljeno iz pritrdilnega elementa (sidrna palica ali tulec z notranjim navojem) ter vezno malto. Vezna malta je sestavljena iz dveh komponent: smole in trdilca. Komponente je treba zmešati, kar sproži kemično reakcijo, ki pospeši strjevanje. Malta vzpostavi snovnosklepno povezavo pritrdilnega elementa z gradbenim materialom. Kemične pritrditve ne vzpostavijo nikakršnega razcepa v gradbenem materialu. 14 Načini uporabe Betonski vijak (npr. MCS): povzroči pri uvijanju odtis v podlagi v obliki navoja / mehanski oblikovni spoj med podlago in sidrom, zato zelo visoka bremena pri majhnih osnih in robnih odmikih Prebojna montaža Čelna montaža Distančna pritrditev 15 Vrtanje Vrtanje s svedri za les in trde kovine: vrtanje brez udarjanja. Uporabljati za les, vezan les, iverke, vezane plošče, mavčno-kartonske plošče, plošče iz vlaknastega betona, lahki beton, votlake. Udarno vrtanje z vrtalniki za kaljene kovine: vrtanje pri visokem številu obratov in hitrimi, kratkimi sunki. Se uporablja za zidove iz masivnih zidakov. Udarni vrtalnik s svedri SDS: vrtanje z nizkim številom vrtljajev in počasnimi, močnimi udarci. Namenjeno za uporabo pri betonu in naravnemu kamnu. 16 Zaporedje polaganja izolacijskih pritrditev 19 Minimalna globina sidranja Navedene globine sidranja h ef so minimalne globine sidranja in ne smejo biti nikdar manjše. Nenosilni sloji, kot so omet, ploščice, izolacijski materiali itn. se ne upoštevanju pri ugotavljanju globine sidranja. 20 Požarna zaščita Za pritrditve, kjer je treba zadostiti pogojem požarnega varstva, ponuja Mungo široko paleto kovinskih zidnih vložkov. (označeni s spodnjim simbolom) MQL/MB-S/MBR-S je mogoče uporabljati za pritrditev fasadnih oblog brez kakršnihkoli omejitev. Razcepni del ostaja v sidrni podlagi najmanj 90 minut obstojen pred ognjem. 17 Vrste odpovedi 21 Zaščita pred korozijo Zidni vložki iz galvansko pocinkanega jekla se uporabljajo za pritrditev gradbenih elementov v zaprtih prostorih razen v mokrih prostorih. Debelina nanosa cinka znaša min. 5 µm. V vlažnih prostorih in na prostem, predvsem pa v industrijskem okolju in bližini morja, je treba uporabljati zidne vložke iz nerjavečega jekla A4 ( ali ). Lom betona Odpoved jekla Napaka sidra 18 Tehnike sidranja Razcepna sidra, nadzorovana z navorom (npr. m2, HL). Popoln razcep se doseže z vnaprej določenim navorom. Razcep, nadzorovan z udarcem kladiva (npr. MEA). Razcep je mogoče doseči z udarjanjem s kladivom konusa v telo sidra. Najlonski zidni vložki (npr. MN, MQ, MU, MNA, ML, MQL, MB, MBR, MDD). Sila izvlačenja se doseže s privijanjem vijaka ali zabijanjem žeblja. To povzroči velik pritisni tlak na gradbeni material Beton nerazpokan/razpokan F Najlon kakovosti PA6 1) 1 tlačno območje: nerazpokan beton 2) 2 Potezna sila: razpokan beton 3) 3 Armatura Izdelki Mungo iz najlona so izdelani iz visokokakovostnega poliamida PA 6. PA 6 je na podlagi izjemnih lastnosti dragocen material za uporabo v pritrdilni tehnologiji. Široko območje plastičnega preoblikovanja zagotavlja široko temperaturno območje uporabe od - 40 C do +100 C Vpijanje vlage povzroči visoke mehanske lastnosti kot so odpornost na udarce in potezne obremenitve V primerjavi z dinamičnimi obremenitvami je najlon malo občutljiv Nizka vnetljivost in samougasnost PA 6 je material brez halogenov 8

3 Oblikovna obstojnost Lastnosti deformiranja poliamida 6 izkazujejo v primerjavi z običajnimi materiali bistveno boljše vrednosti. Preoblikovanje v % Najlon Plastika 29 Obremenitev (N/mm²) Razredi trdnosti jekla Raztezek Potezna trdnost 800 N/mm² meja elastičnosti 80 % potezne obremenitve 640 N/mm² Potezna trdnost 400 N/mm² meja elastičnosti 60% potezne obremenitve 240 N/mm² 25 Zvočna izolacija Poliamid 6 duši prenos šumov med gradbenimi elementi in gradbenim materialom. 30 GreenTec korozijsko obstojen sloj iz cinkove zlitine GreenTec je poseben sistem zlitin na podlagi cinka in niklja ter zagotavlja trde sloje, odporne na obrabo z visoko korozijsko odpornostjo tudi že ob tankem nanosu. Slojni sistem GreenTec s svojo odlično razdelitvijo kovin in njegovo konstantno sestavo zlitine, je mogoče ob ustrezni naknadni obdelavi uporabiti za številne vrste uporabe. db % 80% Trdnost pod vplivom temperature Poliamid 6 pod vplivom temperature zagotavlja v primerjavi z običajnimi umetnimi masami večjo trdnost. GreenTec se zaradi svoje izjemne korozijske odpornosti ob tankih nanosih uporablja za visokokakovostne uporabe še zlasti v avtomobilski, hidravlični in električni industriji. Druge prednosti nudi slojni sistem z možno vodikovega cepljenja trdnih gradbenih elementov brez odrekanja nanešenih lastnosti. Tipična področja uporabe so prekrivanje povezovalnih elementov v srednjem cenovnem razredu z zahtevami glede korozije in obrabe kot tudi za visokokakovostno obdelavo pa vse do uprave v industriji visoke tehnologije. 60% Trdnost v % 40% 20% 0% 23 C 40 C 60 C Najlon Plastika 27 Vrste vijakov Z najlonskimi zidnimi vložki Mungo je mogoče uporabiti naslednje tipe vijakov: Lesni vijaki Vijaki za vezne plošče Metrični vijaki 31 Nanos cinkovih lamel Nanosi iz cinkovih lamel so nanosi, ki niso bili nanešeni z uporabo elektrolitov, ki zagotavljajo dobro zaščito pred korozijo. Ti zaščitni sloji so sestavljeni iz mešanice lamel iz cinka in aluminija. Prednosti so: homogen videz, zaščita pred korozijo tudi pri povišanih temperaturah, odpornost na kemikalije in dobre torne lastnosti. 28 Obnašanje v primeru korozije ob preizkusu s slano meglo 100% 80% 60% 40% GreenTec Vroče cinkano Geomet korozijo 20% 0% urni preizkus s slano meglo Jekleno pocinkano Poseben nanos konkurenti 9

4 Odcep Dovoljenja, certifikati Urad za evropske tehnične ateste EOTA, Bruselj Jeklene konstrukcije I FB LEED tested LEED - poročilo o preizkusu Nemški inštitut za gradbeno tehniko DIBT, Berlin Izdelki brez VOC Zunanji nadzor Potrdilo o skladnosti Brez VOC v skladu s švicarsko opredelitvijo VOC in certificiran za razred A+ v skladu z DEL D / DEVL A Inštitut za fiziko gradenj IFB, Mülheim Švicarski testni servis, RUAG Emicode EC1PLUS Inštitut za preizkušanje in nadzor orodij Remscheid Požarni preizkus Lesena gradnja Preverjen v skladu z ÖNORM ICC-ES mednarodna oznaka Evaluation Service Certifikat za uporabo v vodovodnih sistemih Visoke in nizke gradnje Seizmično delovanje Zmogljivostni razred C1 Seizmično delovanje Zmogljivostni razred C2 Pritrditev, odporna na sunke v zaščitnih gradnjah Odobren za uporabo vgrajenih gasilnih naprav od M8 Fasaderstvo Postavitev odrov Oznaka CE Najlon kakovosti PA6 preizkušen material zidnega vložka Gradbeni razred B1 po DIN Gradbeni razred B2 po DIN 4102 Suha gradnja Gradbeni razred B-s1,d0 po EN Ognjevarno do 240 minut, EI240 po EN osa (Organisation für Sicherheit von Schleifwerkzeugen e.v.) Električarji Varnostni standard EN Inštalacije 10

5 Simboli fix hef fix hef fix hef fix hef fix hef Material Udarno vrtanje Nova generacija Diamantno vrtanje Preprečuje plesni Udarno vrtanje/diamantno vrtanje Obstojnost na UV svetlobo Fiksna globina pritrjevanja Adhesion Promoter Inoks - nerjaveč A2 Spremenljiva globina nameščanja (4-12xd) Samodejno odpiranje Inoks - nerjaveč A4 Spremenljiva globina nameščanja (4-20xd) Debelina sloja Spremenljiva globina nameščanja (8-12xd) Debelina sloja Spremenljiva globina nameščanja (8-20xd) Zmanjšana raven hrupa Območje srednje obremenitve Lasersko varjeni Območje visoke obremenitve Visoka hitrost rezanja Počasno strjevanje Dolga uporabnost Hitro strjevanje Suha uporaba Suha izvrtina Mokra uporaba Suha in vlažna izvrtina Philips Suha, vlažna in izvrtina napolnjena z vodo Pozi 50 litrov Torx Za uporabo v vseh letnih časih Notranji šestkotni 4mm Visoka zmogljivost Šestkotni Zidni vložek zabijte s kladivom Šestkotni, T4, z vratom Pocinkano 4-20 d 4-12 d 4-20 d 8-12 d 8-20 d Vroče pocinkanje GreenTec > 750h EN ISO 9227 korozijsko obstojen sloj iz cinkove zlitine Geomet Nanos cinkovih lamel Nautilus > 1000h EN ISO 9227 Brez zatikanja pri vrtanju skozi železo SDS-Plus SDS-Max Programska oprema za načrtovanje Mungo Z našim brezplačnim programom za zidne vložke, lahko zanesljivo in brez težav izračunate pritrditve za vašo konkretno uporabo 11

6 50 let uspeha Gradite z izkušnjami Družba Mungo že več kot 50 let zbira izkušnje in tehnično znanje ter podrobno pozna potrebe tržišča. S tem ima družba možnost razviti inovativne in tehnično dozorele rešitve. Ustvarjalnost in inovativnost njenih sodelavcev zagotavljajo družbi trden položaj na trgu tudi v prihodnje Prisotnost po vsem svetu Tam kjer se gradi 1968 Olten, CH 1976 Bremen, DE 2011 Changsha, CN 2003 Padovi 2015 Woodstock, GA 2016 Amsterdam, NL Glavni sedež in proizvodni obrati v Oltnu so logistično optimalno locirani v sredini Švice. Mungo je prisoten v več kot 52 državah sveta. Mejniki 1968 Ustanovitev Mungo Befestigungstechnik AG 1976 Otvortitev predstavništva v Stettenhofnu, Nemčija 1977 Širitev prodajne mreže po vsem svetu 1980 Vselitev v novo upravno poslopje in skladišče 2000 Začetek uporabe popolnoma avtomatiziranega visokoregalnega skladišča 2003 Otvoritev večstopenjskega obrata za hladno preoblikovanje v Oltnu 2003 Otvoritev poslovne enote Mungo Italija v Padovi 2004 Japonsko priznanje za izredne inovacije 2005 Dobitnik nagrade za podjetnike v Solothurnu 2009 Zagon popolnoma avtomatizirane pakirne linije 2011 Odprtje poslovalnice v Changsha na Kitajskem 2015 Otvoritev podružnice v kraju Woodstock (Georgia), ZDA 2016 Olivier W. Annaheim, novi direktor Mungo Befestigungstechnik Ltd Otvoritev podružnice Mungo v Beneluksu let pritrdilne tehnike Mungo AG Švica 12

7 Proizvodnja Visoka strokovnost na področju proizvodnje Proizvodnja najlonskih vložkov s tehnologijo brizgalnega vlivanja Izdelki Mungo iz najlona so izdelani iz visokokakovostnega poliamida PA 6. PA 6 je na podlagi izjemnih lastnosti dragocen material za uporabo v pritrdilni tehnologiji. Proizvodnja kovinskih vložkov s tehnologijo hladnega preoblikovanja Že več kot 48 let ima Mungo veliko izkušenj na področju prodaje in proizvodnje jeklenih sider. Z vlaganjem v obrat za hladno preoblikovanje smo zagotovili možnosti, da bomo tudi v prihodnje igrali pomembno vlogo na svetovnem tržišču. Naš zaščitni znak Prednosti na katerih gradite Mungo je hiter, gibljiv in vzdržljiv naši izdelki imajo podobne lastnosti, med drugim so prijazni za uporabo, prilagodljivi in vzdržljivi. Mungo je hitra, živahna in vzdržljiva žival - zato so za naše izdelke značilni prijaznost, prilagodljivost in maksimalna moč. Pri svojem delu sledimo potrebam po odkrivanju novih tehnologij in razvoju. Življenje v skupnosti je za munga nekaj samoumevnega - tako kot je za nas nenehna izmenjava informacij z našimi strankami, bodočimi partnerji in sodelavci. 13

8 Programska oprema za načrtovanje Mungo Na voljo v download obliki Prednosti nove programske opreme Mungo za načrtovanje na kratko: Uporabniško prijazen videz in uporaba Dodatna možnost izpisa obvestil uporabniku in opozarjanje na manjkajoče informacije omogoča skrajšanje časa za spoznavanje programske opreme Podatke je mogoče urejati neposredno v grafiki ali v za to namenjenih podatkovnih poljih Večjezični uporabniški vmesnik Kontaktne podatke družb lahko shranite za potrebe kasnejše uporabe pri drugih projektih Spletne posodobitve: ob objavi dopolnitev programske opreme ni potrebno prenašati celotnega instalacijskega paketa Program za načrtovanje Prenos spodaj: /sl/programski-paket-za-nacrtovanje-mungo.html Strokovno svetovanje Mungo na voljo tudi v vaši bližini Kdor dela z izdelki Mungo, ne ceni le visoke kakovosti izdelkov, temveč tudi kakovostno svetovanje usposobljenega prodajnega osebja na terenu ter naših inženirjev v tovarni. Naj gre za izračun kompleksnega projekta ali svetovanje vključno s poskusi izvleka - skupaj z vami pripravimo optimalne rešitve na področju pritrjevanja. 14

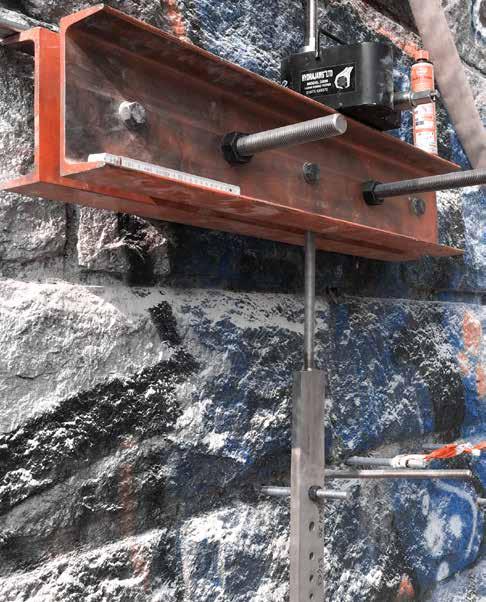

9 Zagotavljanje kakovosti kot eno najpomembnejših področij Stalni procesi - zadovoljni kupci Glede kakovosti družba Mungo ne sklepa nikakršnih kompromisov. SQS in IQNet sta potrdila, da je Mungo vzpostavil ustrezen sistem vodenja, ki izpolnjuje zahteve mednarodnega standarda za upravljanje s kakovostjo in njeno zagotavljanje v skladu z ISO 9001:2015. Poleg zunanjega nadzora zagotavljalo lastne preizkuševalne enote in preizkusni laboratoriji varnost in kakovost posameznih izdelkov. Optično merjenje izdelkov z analizo v SPC zagotavlja izvajanje nadzorovanih in učinkovitih proizvodnih postopkov. Strokovna šolanja za uporabnike Mungo srečanja širijo Know-How Mungo vam nudi celodnevna šolanja na temo proizvodov in njihove uporabe. Večanje učinka ali maksimum lastnosti proizvoda so priljubljeni učni cilji. Treningi optimirajo gospodarno uporabo proizvoda in stopnjujejo ciljno rabo z upoštevanjem tehničnih prednosti. Pogosto se povprašuje po treningu za naknadno vgradnjo betonskega železa. Ta tečaj izvedejo izkušeni Mungo strokovnjaki za pritrjevanje. Program pokriva tako teoretični, kot tudi praktični del z veliko nasveti. Z izvedbo tega treninga s strani proizvajalca se lahko kvalificirate za pridobitev DIBT certifikata. 15

10 Profesionalna podpora na področju prodaje S skupnimi prizadevanji do uspeha Z izpopolnjenimi tržnimi prijemi in prodanimi pripomočki vam pomagamo pri prodaji in spodbujamo dolgoročne stike s kupci ter ugled znamke Mungo. Mungo reference dokazujejo vrhunske rezultate Odlična izhodišča za prihodnost Družba Mungo Befestigungstechnik AG je vodilno podjetje za razvoj, proizvodnjo in prodajo visoko kakovostnih izdelkov za pritrjevanje, ki profesionalnim uporabnikom s področja gradbeništva ponuja konkurenčno prednost. Ponudba družbe Mungo zajema naslednje produktne skupine: najlonski zidni vložki, kovinski zidni vložki, kemične pritrditve, pritrditve za izolacijo in svedre. 16

11 Direkten dostop do informacij o Mungu Enostavno poiskusite! Izberite brezplačno aplikacijo za vaš mobilnik, skenirajte QR kodo na Mungo etiketi in se hitro ter enostavno povežite s tehničnimi informacijami o izdelku. Vaš idealen partner Strokovni partner na področju tehnike pritrjevanja Podjetje, Mungo, ustanovljeno leta 1968, se je razvilo v srednje veliko globalno podjetje ter se je uveljavilo kot izkušen partner na področju pritrjevanja. Takšen razvoj je posledica nenehnega širjenja palete izdelkov in aktivnega širjenja prisotnosti na mednarodnih trgih. Otvoritev obrata za večstopenjsko hladno preoblikovanje v Oltenu za proizvodnjo izdelokv iz jekla je pomenila pomemben mejnik za podjetje. Mungo bo tudi v prihodnje z nenehnimi inovacijami sooblikoval razvoj tehnike pritrjevanja. 17
