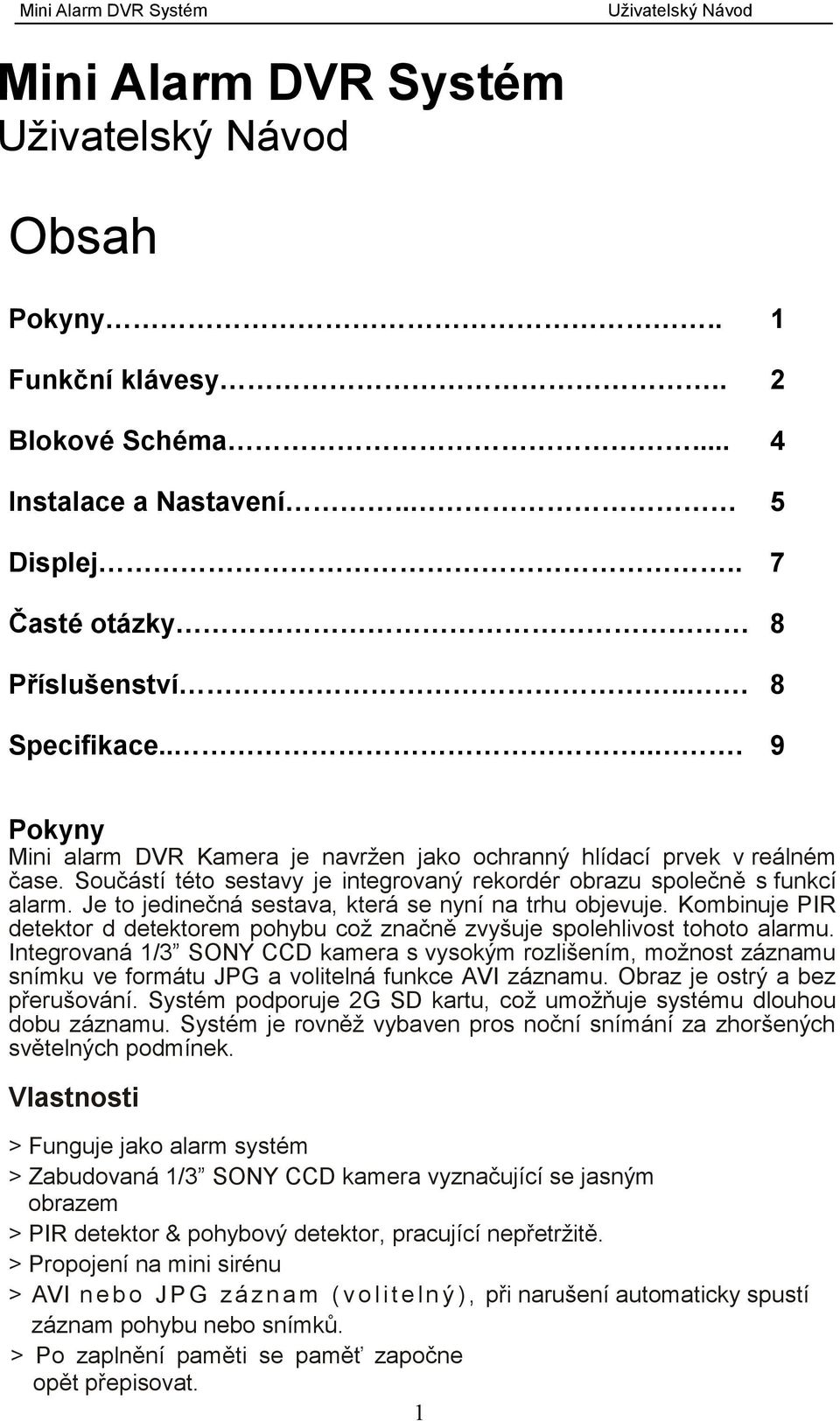

1 Obsah Pokyny.. 1 Funkční klávesy.. 2 Blokové Schéma... 4 Instalace a Nastavení.. 5 Displej.. 7 Časté otázky 8 Příslušenství... 8 Specifikace Pokyny Mini alarm DVR Kamera je navržen jako ochranný hlídací prvek v reálném čase. Součástí této sestavy je integrovaný rekordér obrazu společně s funkcí alarm. Je to jedinečná sestava, která se nyní na trhu objevuje. Kombinuje PIR detektor d detektorem pohybu což značně zvyšuje spolehlivost tohoto alarmu. Integrovaná 1/3 SONY CCD kamera s vysokým rozlišením, možnost záznamu snímku ve formátu JPG a volitelná funkce AVI záznamu. Obraz je ostrý a bez přerušování. Systém podporuje 2G SD kartu, což umožňuje systému dlouhou dobu záznamu. Systém je rovněž vybaven pros noční snímání za zhoršených světelných podmínek. Vlastnosti > Funguje jako alarm systém > Zabudovaná 1/3 SONY CCD kamera vyznačující se jasným obrazem > PIR detektor & pohybový detektor, pracující nepřetržitě. > Propojení na mini sirénu > AVI n e b o J P G z á z n a m ( v o l i t e l n ý ), při narušení automaticky spustí záznam pohybu nebo snímků. > Po zaplnění paměti se paměť započne opět přepisovat. 1

2 > Podporuje 2G SD kartu > zabudovaná lithiová baterie > Pro každé video/snímek se zaznamenává reálný čas > možnost přepnutí módu PAL/NTSC > Přehrávání videa nebo procházení snímků pomocí monitoru nebo TV. > noční vidění, možnost použití za špatných světelných podmínek Funkční tlačítka a Body Čelní Pohled Pohled z Leva Fresnel sensor IR LED-ky CDS LED Napájení Funkční LED Alarm AV Výstup ON/OFF Jack Napájení CCD Kamera Pohled z Prava Zezadu Ovládací panel SD Slot Instalační Držák Volba Módu Ovládací Panel Ovládací Panel Levá Strana Levá Strana Propojení s Monitorem / TV Propojení s Napájecím adaptérem Propojení s Alarmem (Siréna) Spolupráce se Systémem Alarmu 2

3 A. Tlačítka na Kameře LED Napájení Provozní LED Výstup Alarmu Spínač Napájení Jack Napájení SD slot Volba Módu Fresnel Objektiv IR LEDs CDS CCD kamera Zhasne při stavu zamčeno, rozsvítí se při nabíjení pokud je napájení vypnuto. Při záznamu bliká, při stavu zamčeno zhasne Výstup 5V napájení pro alarm v případě spuštění, popřípadě může spustit jiné zařízení Spínač napájení on/off 5V /1.5A AC adaptér, vnitřní kontakt-anoda, vnější kontakt katoda Možno vložit <=2G kartu Nastavuje detekční mód posunutím přepínače. (detekce pohybu, PIR detekce, detekce pohybu+pir detekce) Zaostření IR signálem, při vzdáleném ovládání Noční vidění Při slabém osvětlení se zapíná IR člen pro noční vidění Objektiv B. Ovládací Panel KLÁVESA OK Disp Menu SANP Mode Funkce Pohyb nahoru; prohlížení: start/stop Pohyb Detekce; přehrávání; ON/OFF OSD Pohyb směrem doleva; Pohyb dolů; prohlížení; přepínač nahrávání/fotografie; přehrávání; display video Pohyb doprava Potvrzení; přehrávání; 6-snímků prohlížení/celá obrazovka Přehrávání; volba adresáře Náhled; nastavení přehrávání: vymazání Náhled; záznam/snímky Náhled; přepnutí do módu přehrávání: Náhled/přepnutí do módu náhledu Zamčení/ Odemčení 3

4 C. Tlačítka Dálkového ovládání Klávesa Funkce Pohyb nahoru; prohlížení: start/stop Pohyb Detekce; přehrávání; ON/OFF OSD Pohyb směrem doleva; Pohyb dolů; prohlížení; přepínač nahrávání/fotografie; přehrávání; display video Pohyb doprava OK Potvrzení; přehrávání; 6-snímků prohlížení/celá obrazovka volba adresáře Disp Přehrávání; Menu Náhled; nastavení přehrávání: vymazání SANP Náhled; záznam/snímky Mode Náhled; přepnutí do módu přehrávání: Náhled/přepnutí do módu náhledu Zamčení/ Odemčení Náhled; přepnutí do módu přehrávání: Náhled/přepnutí do módu náhledu Alarm Alarm (Poznámka. : dálkové ovládání je možno použít do 8 metrů) 4

5 Blokové Schéma: Prohlížení V real módu Hlavní Menu Nastavení Času Detekce Pohybu Snímek/Zázn. Nastavení Ukončení Displej Jeden Snímek zobrazení Šest snímků zobrazení Menu Vymazat jeden PAL/NTSC Kvalita obrazu (High/Low) Oblast detekce Pohybu Area Počet zachycení Interval detekce Pohybu Vymazat Vše Formát Detekce Pohybu Citlivost (01-99) Ukončení Instalace a Nastavení 1, Odstraňte krytku na zadní straně DVR 2. Připojte pomocí video kabelu monitor nebo TV a natočte kameru ta, aby snímala hlídaný prostor. 3. Zvolte detekční mód s ohledem na aktuální podmínky. (detekce pohybu, PIR detekce, pohyb a PIR detekce) 4. Nastavte oblast detekce podle aktuálních podmínek. 5. Před zapnutím volby alarmu + kamera nastavte kombinaci kódování. Stiskněte tlačítko ALARM na dálkovém ovladači, nebo po nastavení na lock (uzamčeno) pohybujte rukou před čidle po dobu 15 sekund. ( postup zakódování prostudujte z tabulky kódování) 6. Výstupní konektor pro ALARM má napětí 5V a může přímo ovládat mini sirénu nebo může ovládat jiné zařízení. ( při odběru proudu vyšším než 300mA může selhat kamera) 5

6 Nabíjení baterií Červená LED bude indikovat podle toho jestli je spínač napájení v poloze ON nebo OFF. OFF, připojte adaptér pro nabíjení, červená dioda bude svítit. V případě, že nabíjíte při spínači napájení v poloze OFF, červená dioda LED zhasne když baterie budou dostatečně nabity. Normální mód Po zobrazení obrazu, vstupte do normálního módu. 1. Stiskněte tlačítko MODE a vstupte do normálního módu. 2. Stiskněte tlačítko SNAP pro započetí záznamu nebo snímání obrázků 3. Stiskněte tlačítko MENU a vstupte do módu nastavení 4. Stiskněte tlačítko ON/OFF detekce pohybu 5. Stiskněte tlačítko přepíná mezi záznamem a obrázky. Veškerá data jsou uložena v adresářích FLASH paměti nebo SD karty. Adresáře jsou pojmenovány podle typu uložených dat. Pokud v adresáři není žádný soubor nebude započato ani přehrávání v Playback módu. 1. v módu preview, stiskněte tlačítko MODE pro vstup do zobrazení 2. stiskněte OK pro vstup do šesti módů zobrazení snímků. Stiskem volíte snímek k prohlížení, stiskem OK dojde k zobrazení 3. Stiskněte tlačítko pro ukončení OSD, stiskněte opět toto tlačítko pro vstup do menu OSD 4. stiskněte tlačítko DISP pro volbu adresáře podle data, stiskněte pro volbu a stiskem OK volbu potvrdíte 5. stiskněte tlačítko MENU po dobu 3 sekund a vstoupíte do menu mazání, stiskněte pro volbu delete one (smazat jeden), delete all (smazat vše), format (formátování paměti) Hlavní Menu 1. Pokud jste v normálním módu, stiskněte tlačítko Menu pro vstup do Hlavního Menu, stiskněte zvolte položku, stiskněte OK pro potvrzení 6

7 2. stisk nastavte čas a datum, stiskněte OK pro potvrzení 3. stiskněte OK ON/OFF detekce pohybu 4. stiskem OK zvolte záznam nebo snímky 5. stiskem OK vstoupíte do menu nastavení A. stiskem OK proveďte volbu TV módu (PAL/NTSC) B. stiskem Ok zvolíte kvalitu snímku (HQ je vysoká kvalita, LQ je nízká kvalita, volba kvality snímku má vliv na množství potřebné paměti pro uložení snímku.) C. stisk provede volbu detekce buď celou snímanou oblastí nebo výřezem oblastí záběru. D. stiskněte OK pro nastavení intervalu detekce pohybu E. stiskněte OK pro nastavení četnosti detekce pohybu F. stisk nastaví citlivost detekce pohybu 7

8 Časté Otázky 1.Rozmazaný Obraz: Zkontrolujte zdali je čočka objektivu čistá 2. Nefunguje dálkové ovládání: Zkontrolujte baterie v dálkovém ovládání 3. Není možno nastavit spuštění alarmu: Zkontrolujte nastavení kódování přenosu dat mezi zařízeními, zdali je nastavení shodné. Chyba může být také způsobena příliš velkou vzdáleností mezi zařízeními. Popřípadě je někde v blízkosti zdroj rušení 4. Není možno spustit DVR: Zkontrolujte připojení napájecího adaptéru. 5.Chybná detekce: Zkontrolujte nastavení detekce pohybu. 6.Obraz bliká: Zkontrolujte DVR mód zobrazení zdali je nastaven shodně s módem TV nebo monitoru. Upozornění 1. k napájení je vhodný adaptér v rozmezí napětí 5V-6V. Vyšší napětí může poškodit elektronické obvody. S nižším napětím nebude kamera a DVR funkční 2. Umístěte zařízení mimo dosah tepelných zdrojů a přímého slunečního záření 3. Zařízení nesmí přijít do styku s vlhkostí nebo prachem. 4. Pokud zařízení delší dobu nepoužíváte vypněte napájení DVR. 5. Neotvírejte sami kryt DVR. 8

9 Specifikace Položka Napájení Proud AV výstupní impedance AV výst. Nap. TV Mode Interní kamera Povel pro záznam for record Povel pro alarm PIR vzdálenost detekce Úhel záběru Kvalita záznamu AVI Rozlišení JPEG rozlišení Horizontální rozlišení Paměť SD karta kapacita OSD Alarm chip Vlnový odpor Data kód Bezdrátová frekvence Li-baterie kapacita Nabíjení baterie Provoz baterie AC adaptér RC vzdálenost IR vzdálenost IR vlnová délka 2G SD čas záznamu Data DC 5V 500mA-800mA 75Ω 1Vp-p PAL / NTSC SONY 1/3 CCD (Optional) Detekce pohybu Detekce pohybu a PIR detekce (možnost volby) 8M 120 stupňů PAL 10 f/s NTSC 10f/s (možnost volby také 5f/s ) 320 X X TV Řádků Flash paměť a SD Karta 2G byte English Pevný kód :PT2262 / volitelný kód: SC MΩ možnost volby D1 nízký,d2 vysoký,d3 prázdný,d4 prázdný 315MHZ/433MHZ (možnost volby) 1800MAH >6 hodiny >3 hodiny AC/ V, 50-60HZ, DC5V, 1.5A <=8M 5M-8M 850NM Shodné podmínky: AVI video záznam for 3-5 dní, snímky po dobu 15 dní 9
