1 Posuvné dveře Lineární DIVA DIVA5 operator Překlad manuálu Instalační manuál Vybavení, Instalace strana 3 Zapojení, Nastavení, Programování strana 28 A U T O M A T I C D O O R S

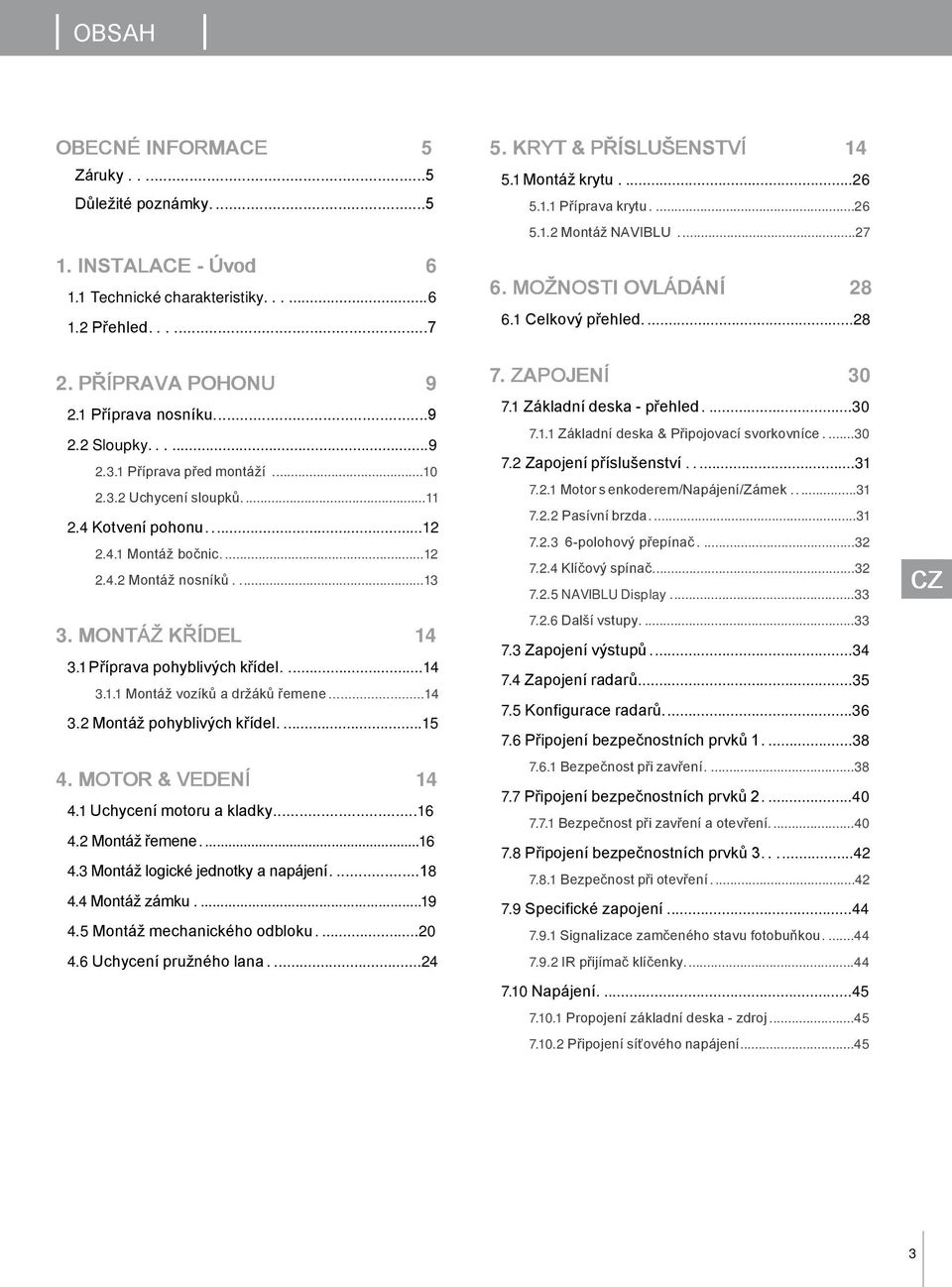

2 OBSAH OBECNÉ INFORMACE 5 Záruky Důležité poznámky INSTALACE - Úvod Technické charakteristiky Přehled PŘÍPRAVA POHONU Příprava nosníku Sloupky Příprava před montáží Uchycení sloupků Kotvení pohonu Montáž bočnic Montáž nosníků MONTÁŽ KŘÍDEL Příprava pohyblivých křídel Montáž vozíků a držáků řemene Montáž pohyblivých křídel MOTOR & VEDENÍ Uchycení motoru a kladky Montáž řemene Montáž logické jednotky a napájení Montáž zámku Montáž mechanického odbloku Uchycení pružného lana KRYT & PŘÍSLUŠENSTVÍ Montáž krytu Příprava krytu Montáž NAVIBLU MOŽNOSTI OVLÁDÁNÍ Celkový přehled ZAPOJENÍ Základní deska - přehled Základní deska & Připojovací svorkovníce Zapojení příslušenství Motor s enkoderem/napájení/zámek Pasívní brzda polohový přepínač Klíčový spínač NAVIBLU Display Další vstupy Zapojení výstupů Zapojení radarů Konfigurace radarů Připojení bezpečnostních prvků Bezpečnost při zavření Připojení bezpečnostních prvků Bezpečnost při zavření a otevření Připojení bezpečnostních prvků Bezpečnost při otevření Specifické zapojení Signalizace zamčeného stavu fotobuňkou IR přijímač klíčenky Napájení Propojení základní deska - zdroj Připojení síťového napájení

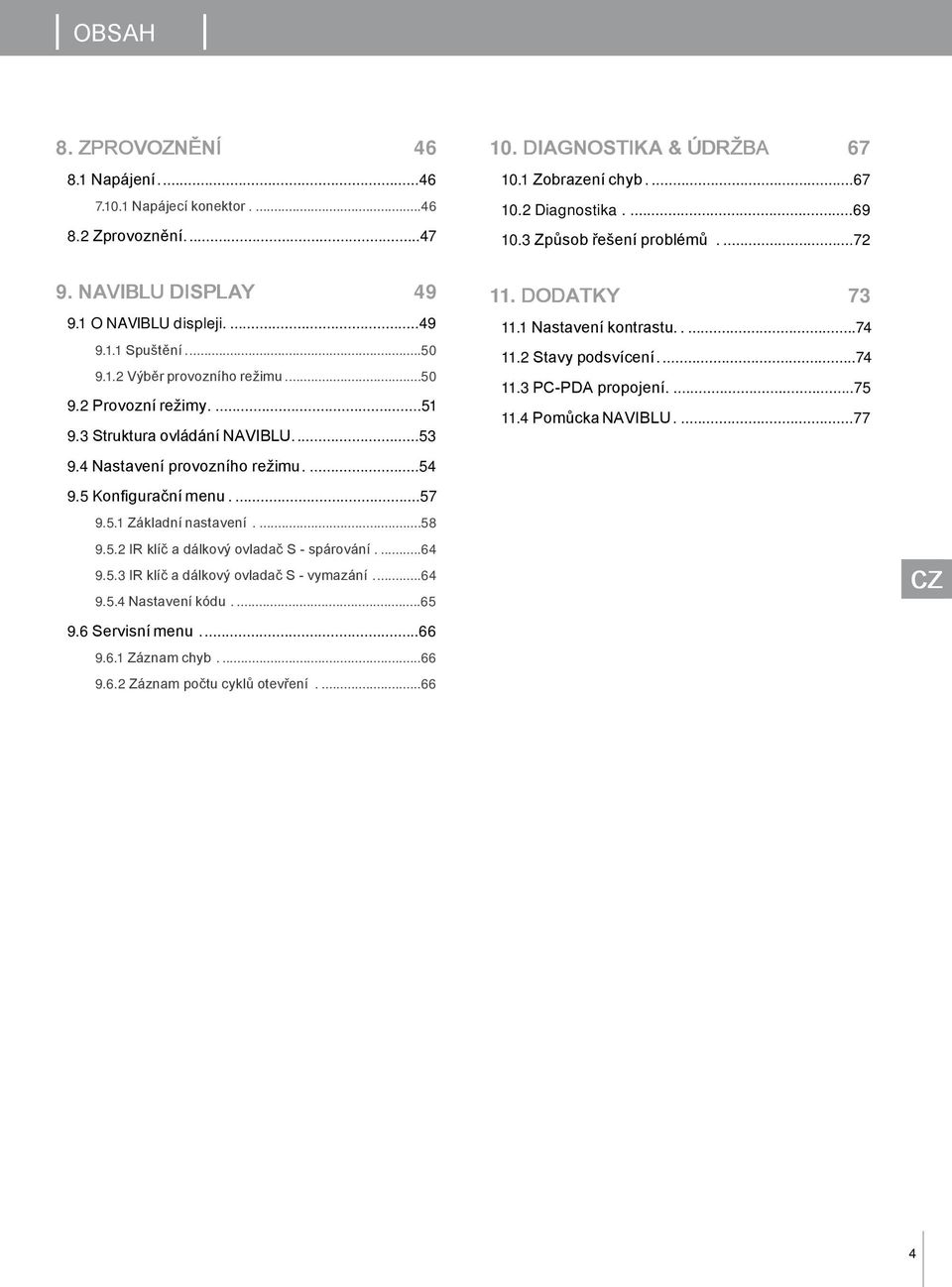

3 OBSAH 8. ZPROVOZNĚNÍ Napájení Napájecí konektor Zprovoznění DIAGNOSTIKA & ÚDRŽBA Zobrazení chyb Diagnostika Způsob řešení problémů NAVIBLU DISPLAY O NAVIBLU displeji Spuštění Výběr provozního režimu Provozní režimy Struktura ovládání NAVIBLU Nastavení provozního režimu Konfigurační menu Základní nastavení IR klíč a dálkový ovladač S - spárování IR klíč a dálkový ovladač S - vymazání Nastavení kódu Servisní menu Záznam chyb Záznam počtu cyklů otevření DODATKY Nastavení kontrastu Stavy podsvícení PC-PDA propojení Pomůcka NAVIBLU

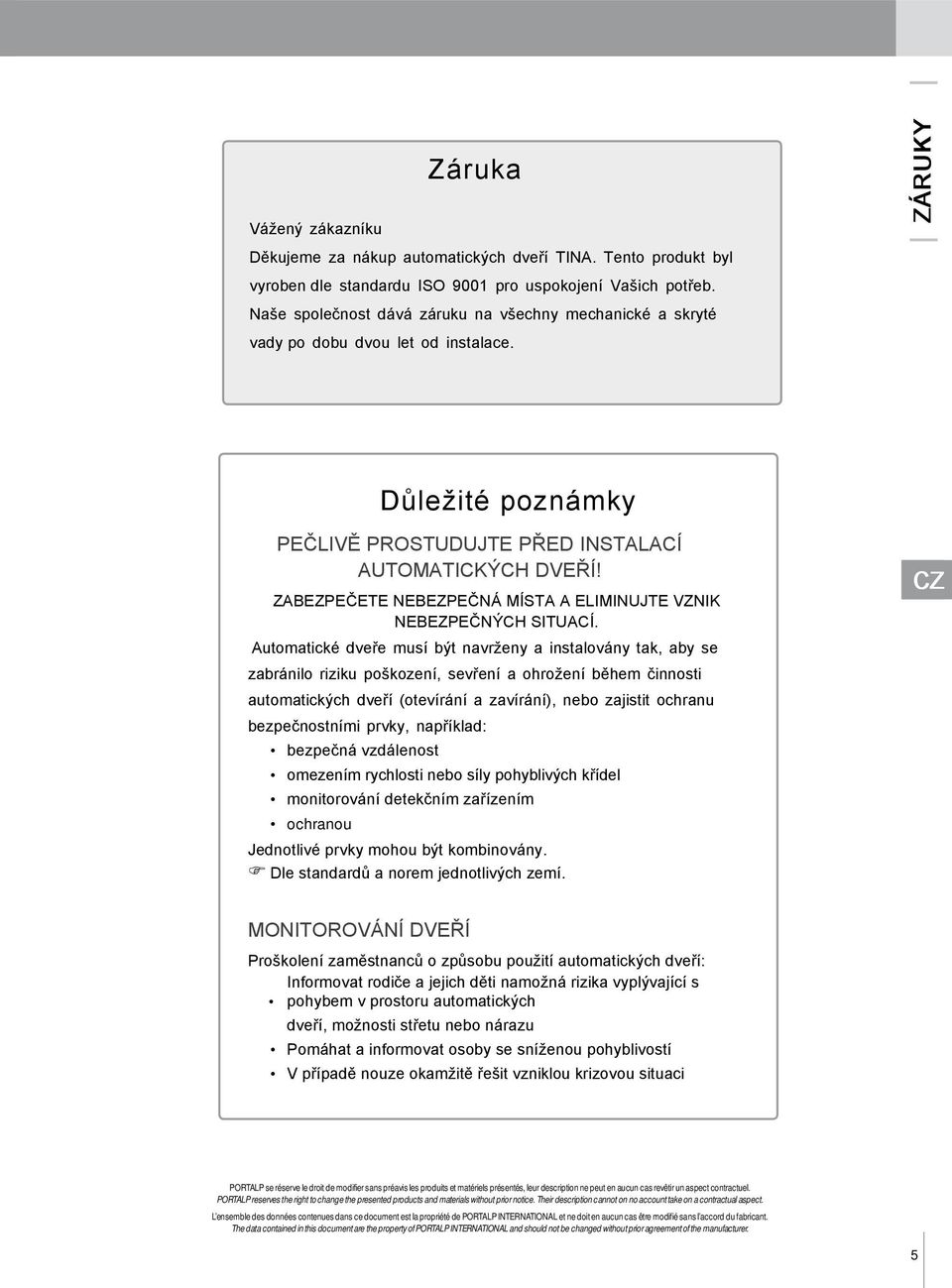

4 Záruka Vážený zákazníku Děkujeme za nákup automatických dveří TINA. Tento produkt byl vyroben dle standardu ISO 9001 pro uspokojení Vašich potřeb. Naše společnost dává záruku na všechny mechanické a skryté vady po dobu dvou let od instalace. ZÁRUKY Důležité poznámky PEČLIVĚ PROSTUDUJTE PŘED INSTALACÍ AUTOMATICKÝCH DVEŘÍ! ZABEZPEČETE NEBEZPEČNÁ MÍSTA A ELIMINUJTE VZNIK NEBEZPEČNÝCH SITUACÍ. Automatické dveře musí být navrženy a instalovány tak, aby se zabránilo riziku poškození, sevření a ohrožení během činnosti automatických dveří (otevírání a zavírání), nebo zajistit ochranu bezpečnostními prvky, například: bezpečná vzdálenost omezením rychlosti nebo síly pohyblivých křídel monitorování detekčním zařízením ochranou Jednotlivé prvky mohou být kombinovány. Dle standardů a norem jednotlivých zemí. MONITOROVÁNÍ DVEŘÍ Proškolení zaměstnanců o způsobu použití automatických dveří: Informovat rodiče a jejich děti namožná rizika vyplývající s. pohybem v prostoru automatických dveří, možnosti střetu nebo nárazu Pomáhat a informovat osoby se sníženou pohyblivostí V případě nouze okamžitě řešit vzniklou krizovou situaci PORTALP se réserve le droit de modifier sans préavis les produits et matériels présentés, leur description ne peut en aucun cas revêtir un aspect contractuel. PORTALP reserves the right to change the presented products and materials without prior notice. Their description cannot on no account take on a contractual aspect. L ensemble des données contenues dans ce document est la propriété de PORTALP INTERNATIONAL et ne doit en aucun cas être modifié sans l accord du fabricant. The data contained in this document are the property of PORTALP INTERNATIONAL and should not be changed without prior agreement of the manufacturer. 5

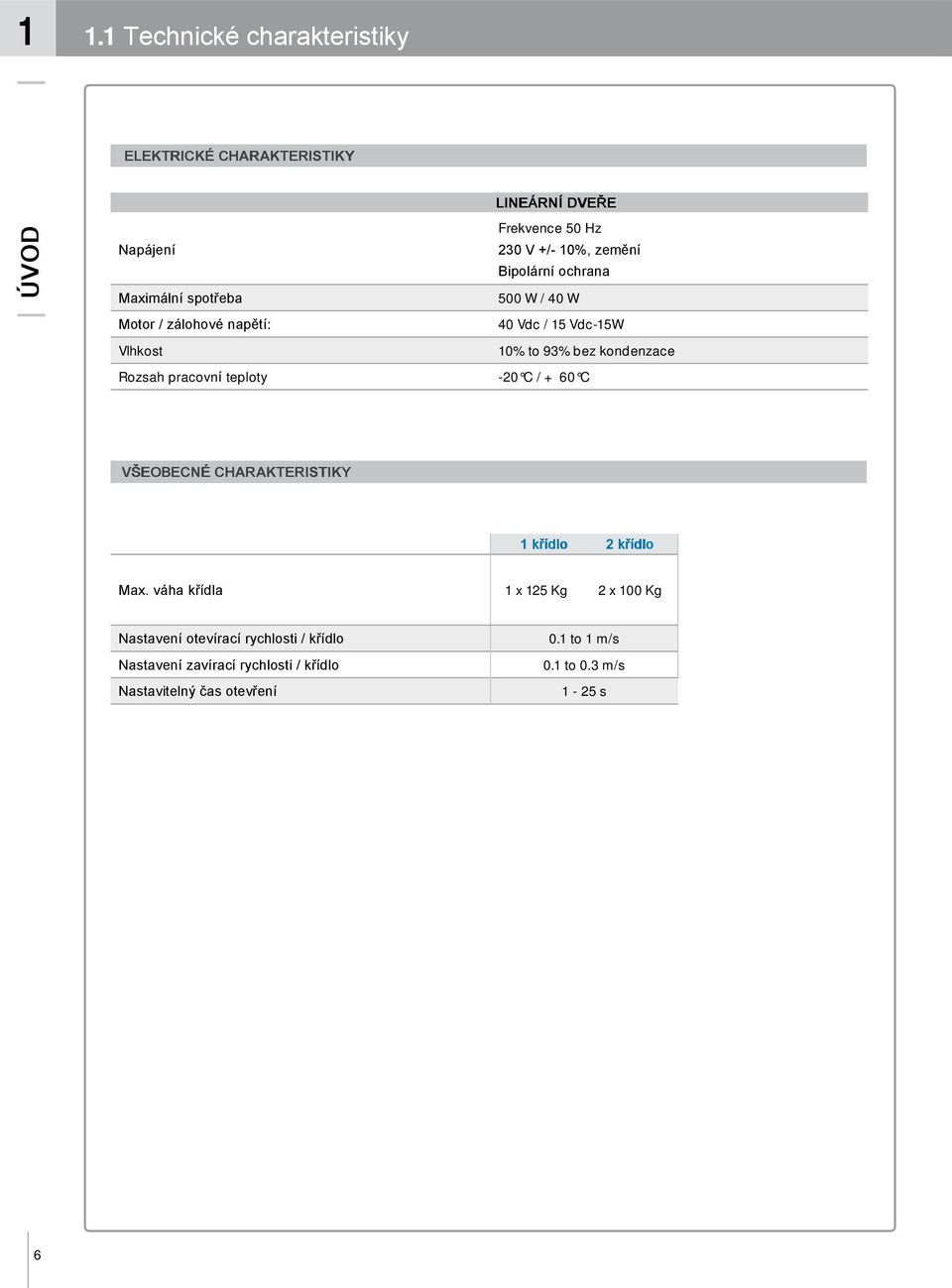

5 1 1.1 Technické charakteristiky ELEKTRICKÉ CHARAKTERISTIKY ÚVOD LINEÁRNÍ DVEŘE Frekvence 50 Hz Napájení 230 V +/- 10%, zemění Bipolární ochrana Maximální spotřeba 500 W / 40 W Motor / zálohové napětí: 40 Vdc / 15 Vdc-15W Vlhkost 10% to 93% bez kondenzace Rozsah pracovní teploty -20 C / + 60 C VŠEOBECNÉ CHARAKTERISTIKY 1 křídlo 2 křídlo Max. váha křídla 1 x 125 Kg 2 x 100 Kg Nastavení otevírací rychlosti / křídlo Nastavení zavírací rychlosti / křídlo Nastavitelný čas otevření 0.1 to 1 m/s 0.1 to 0.3 m/s 1-25 s 6

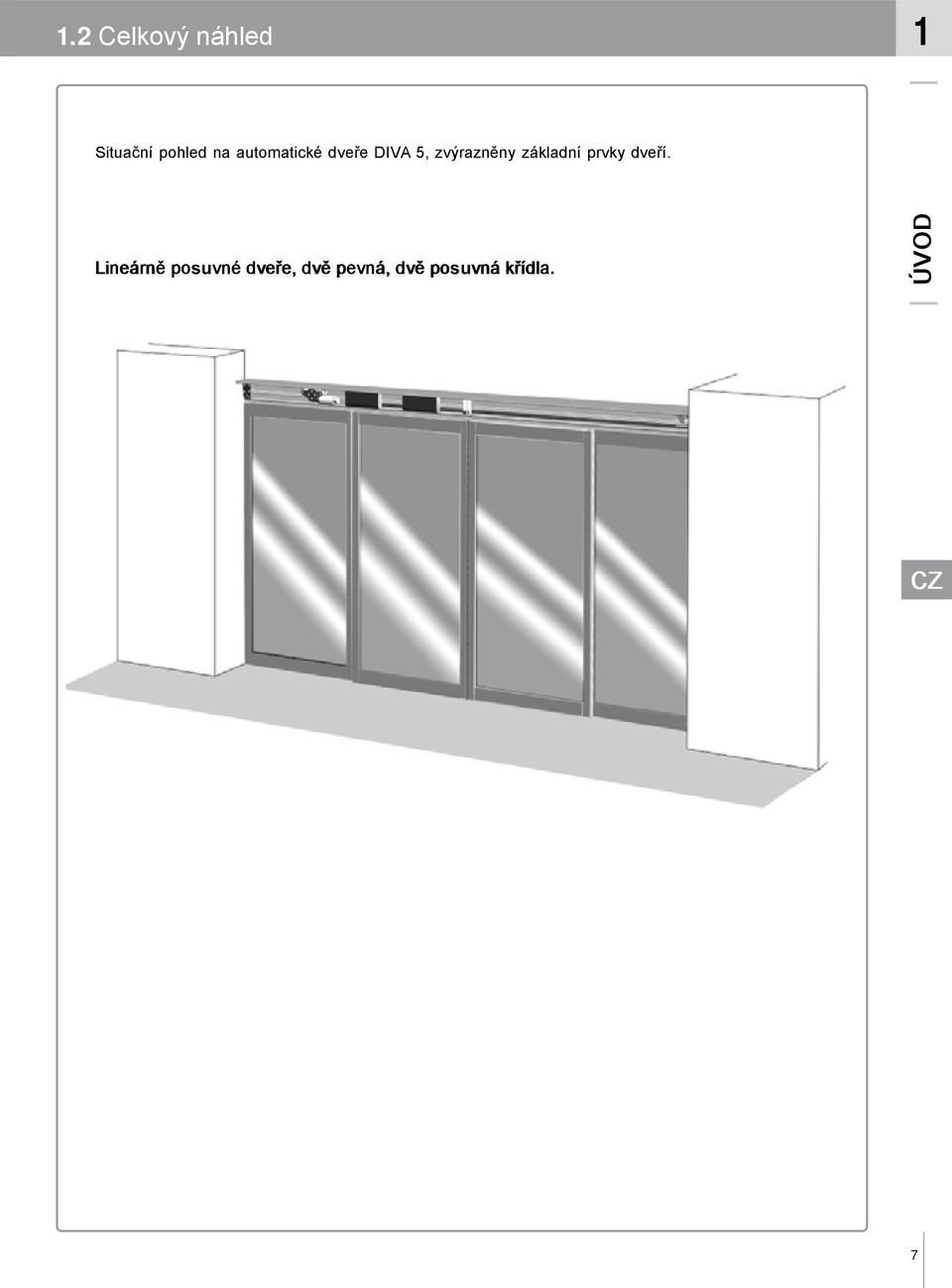

6 1.2 Celkový náhled 1 Situační pohled na automatické dveře DIVA 5, zvýrazněny základní prvky dveří. Lineárně posuvné dveře, dvě pevná, dvě posuvná křídla. ÚVOD 7

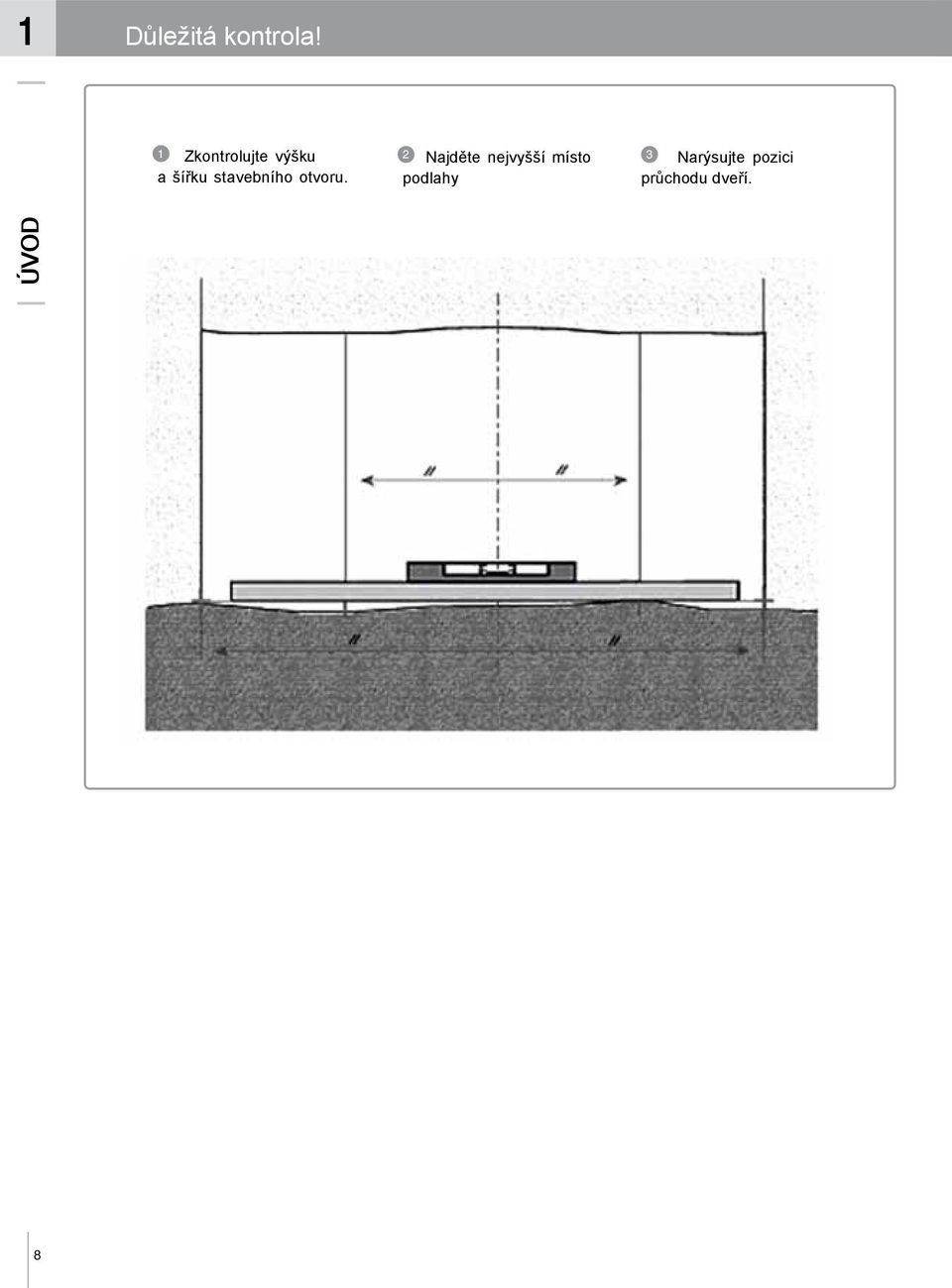

7 1 Důležitá kontrola! 1 Zkontrolujte výšku a šířku stavebního otvoru. 2 Najděte nejvyšší místo podlahy 3 Narýsujte pozici průchodu dveří. ÚVOD 8

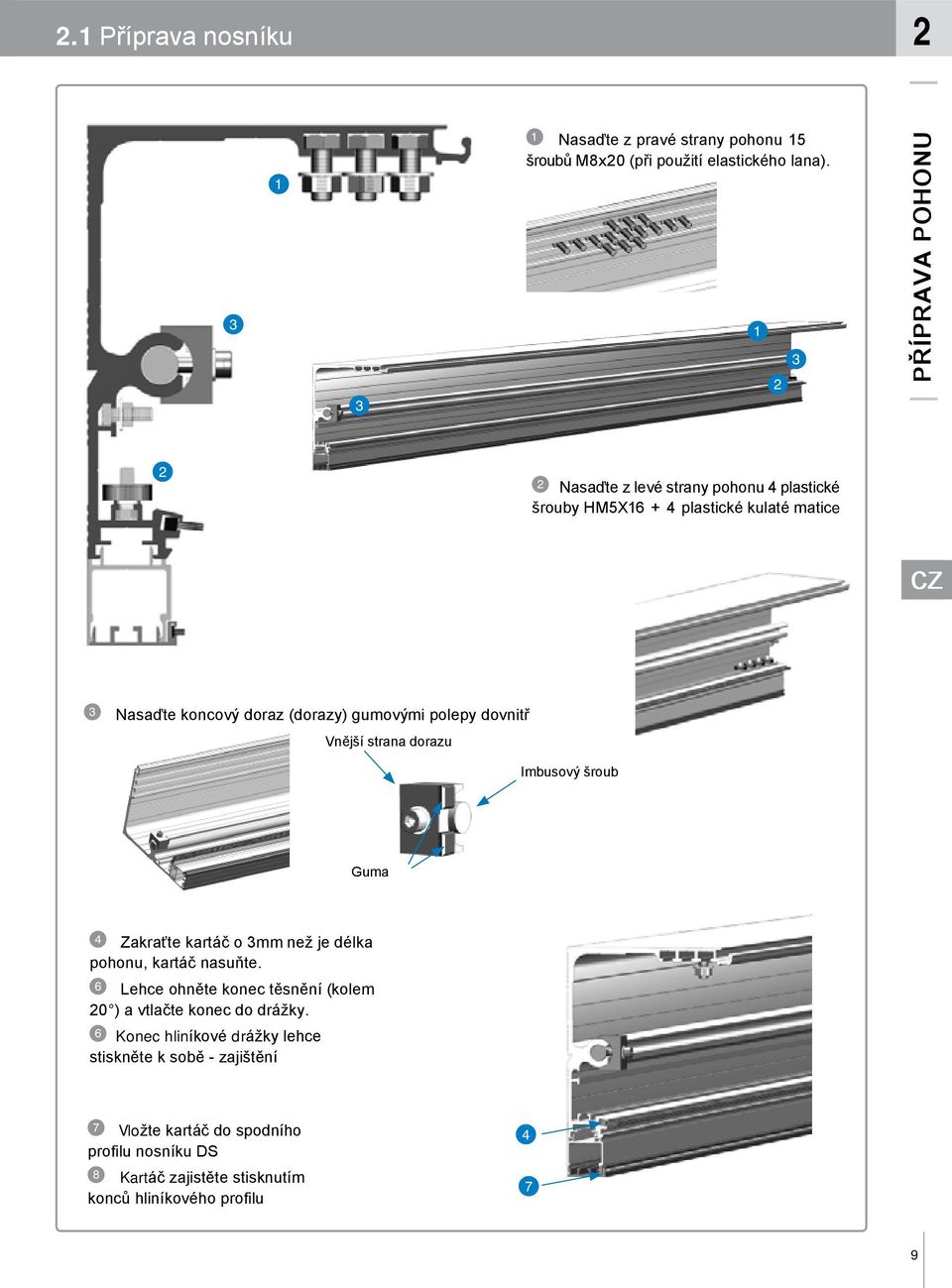

8 2.1 Příprava nosníku Nasaďte z pravé strany pohonu 15 šroubů M8x20 (při použití elastického lana) PŘÍPRAVA POHONU 2 2 Nasaďte z levé strany pohonu 4 plastické šrouby HM5X plastické kulaté matice 3 Nasaďte koncový doraz (dorazy) gumovými polepy dovnitř Vnější strana dorazu Imbusový šroub Guma 4 Zakraťte kartáč o 3mm než je délka pohonu, kartáč nasuňte. 6 Lehce ohněte konec těsnění (kolem 20 ) a vtlačte konec do drážky. 6 Konec hliníkové drážky lehce stiskněte k sobě - zajištění 7 Vložte kartáč do spodního profilu nosníku DS 8 Kartáč zajistěte stisknutím konců hliníkového profilu 4 7 9

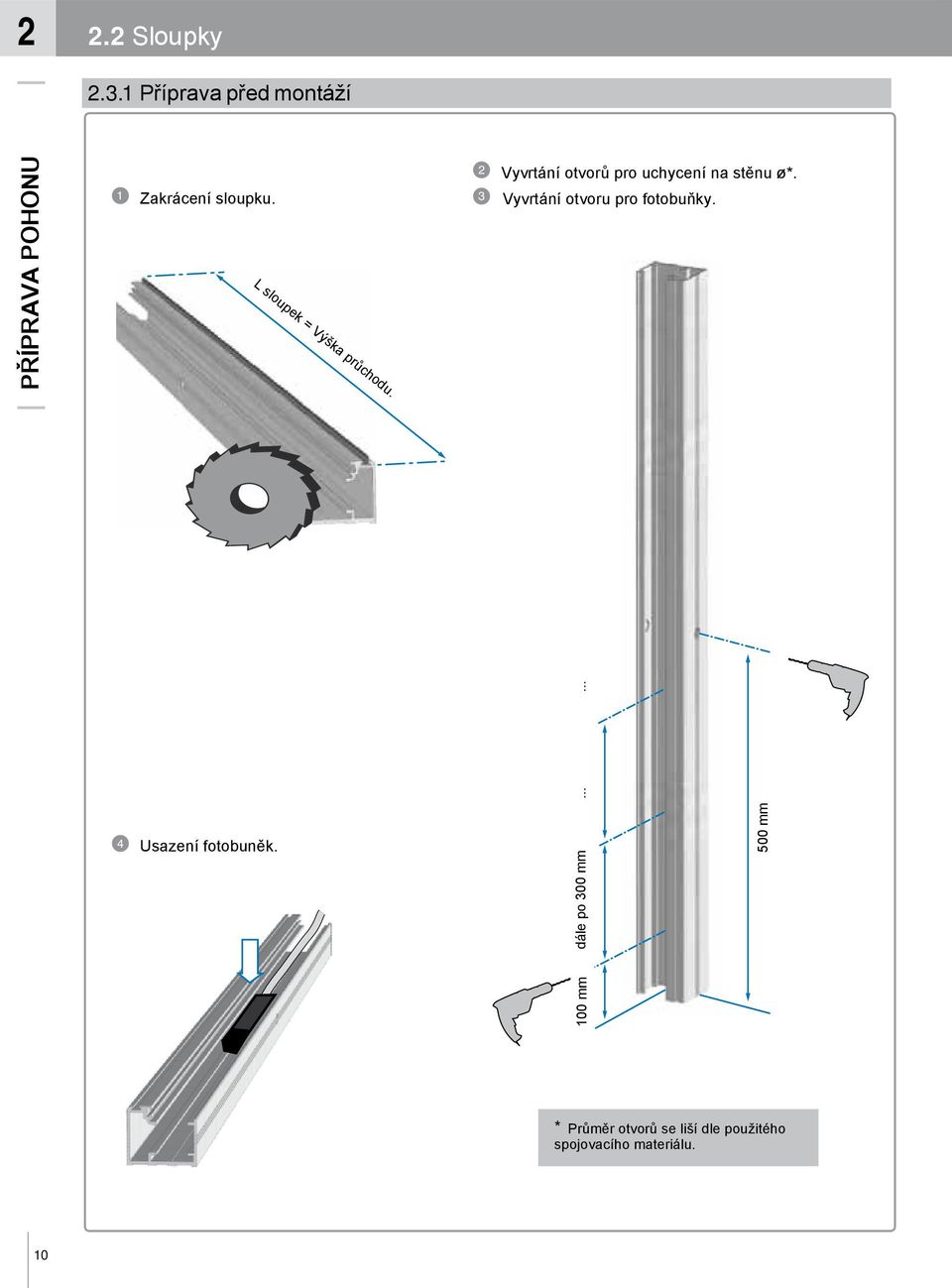

9 2 2.2 Sloupky Příprava před montáží PŘÍPRAVA POHONU 1 Zakrácení sloupku. L sloupek = Výška průchodu. 2 Vyvrtání otvorů pro uchycení na stěnu ø*. 3 Vyvrtání otvoru pro fotobuňky. 4 Usazení fotobuněk. dále po 300 mm mm 500 mm * Průměr otvorů se liší dle použitého spojovacího materiálu. 10

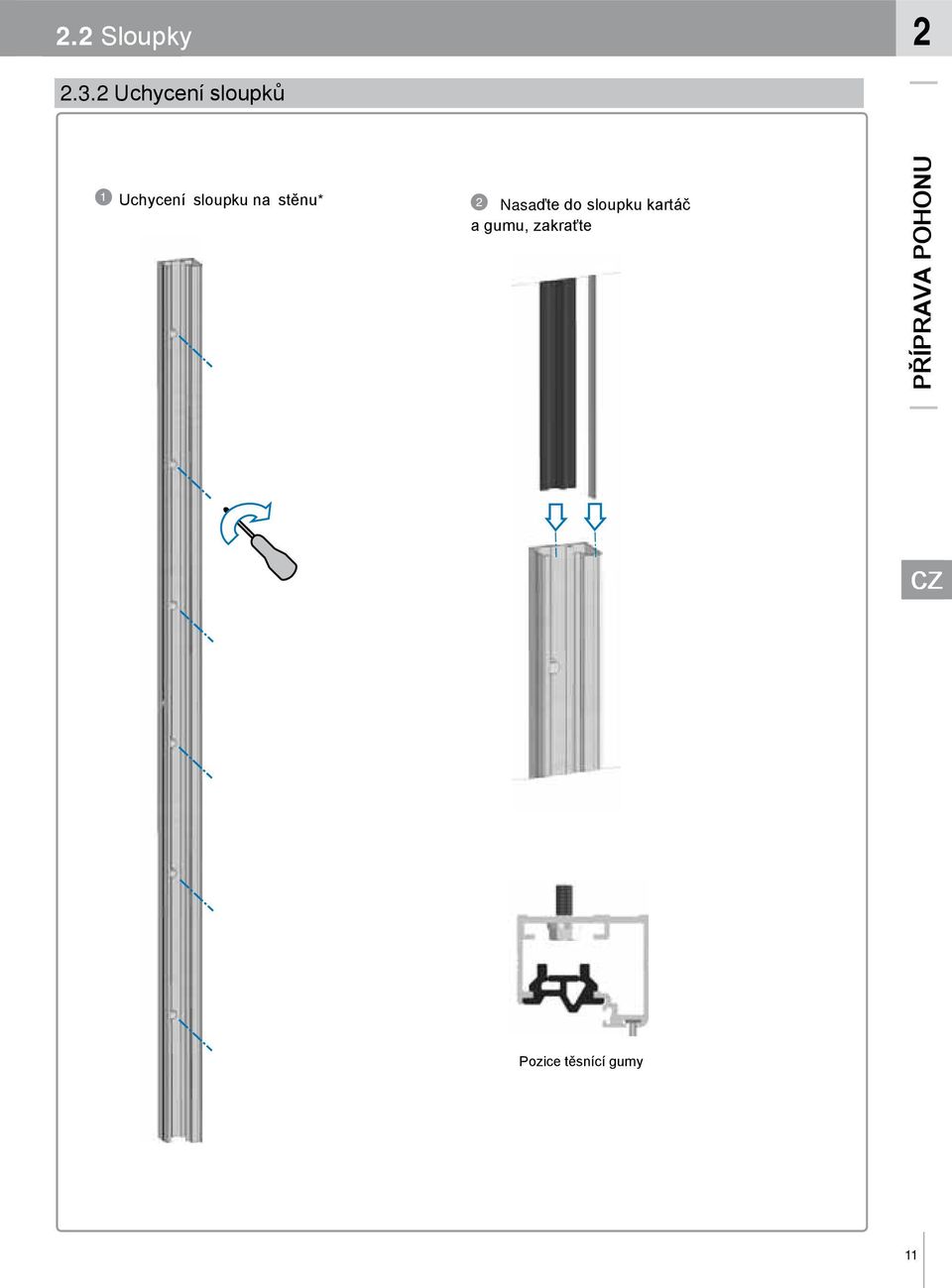

10 2.2 Sloupky Uchycení sloupků 1 Uchycení sloupku na stěnu* 2 Nasaďte do sloupku kartáč a gumu, zakraťte PŘÍPRAVA POHONU Pozice těsnící gumy 11

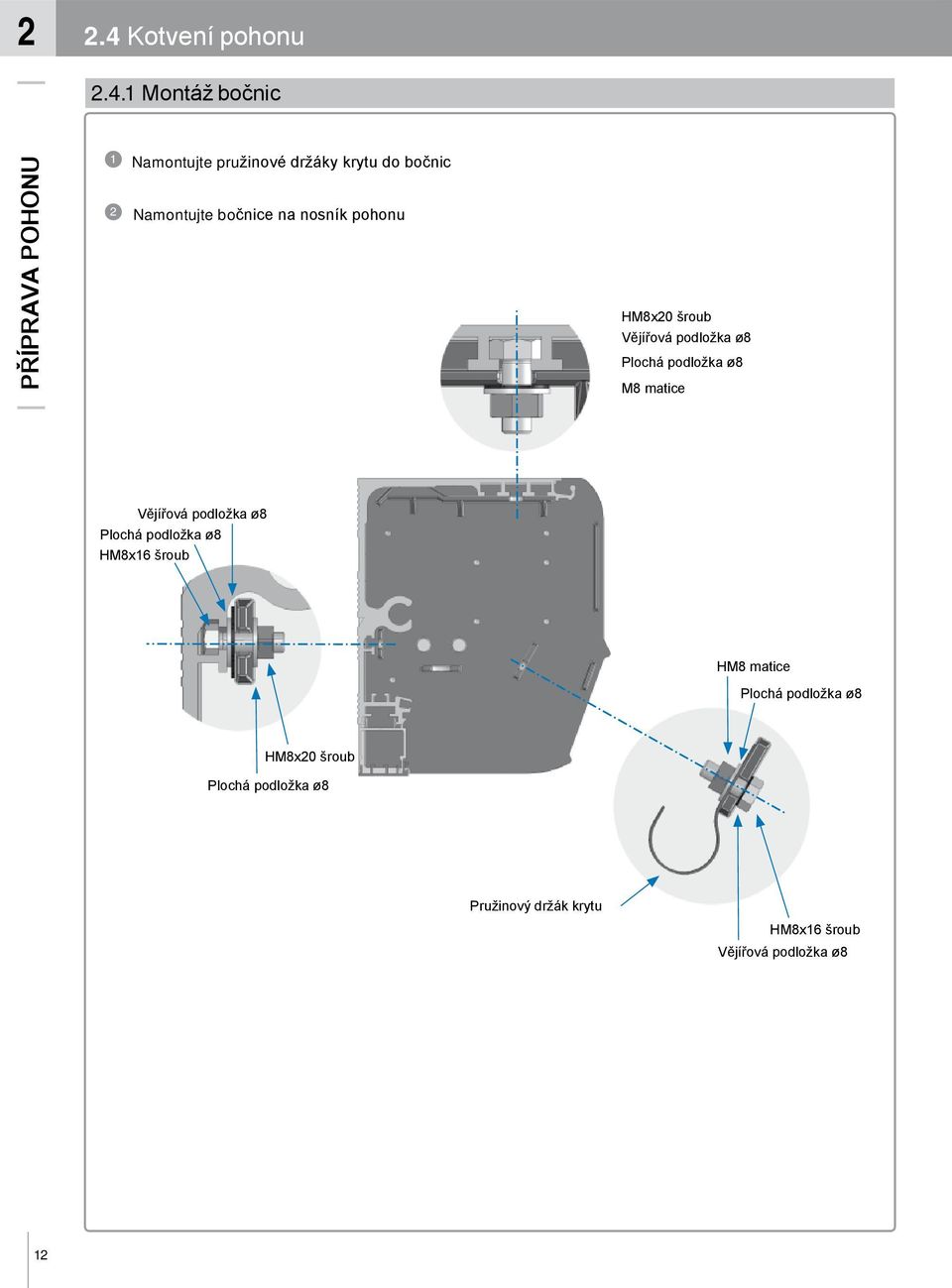

11 2 2.4 Kotvení pohonu Montáž bočnic PŘÍPRAVA POHONU 1 Namontujte pružinové držáky krytu do bočnic 2 Namontujte bočnice na nosník pohonu HM8x20 šroub Vějířová podložka ø8 Plochá podložka ø8 M8 matice Vějířová podložka ø8 Plochá podložka ø8 HM8x16 šroub HM8 matice Plochá podložka ø8 HM8x20 šroub Plochá podložka ø8 Pružinový držák krytu HM8x16 šroub Vějířová podložka ø8 12

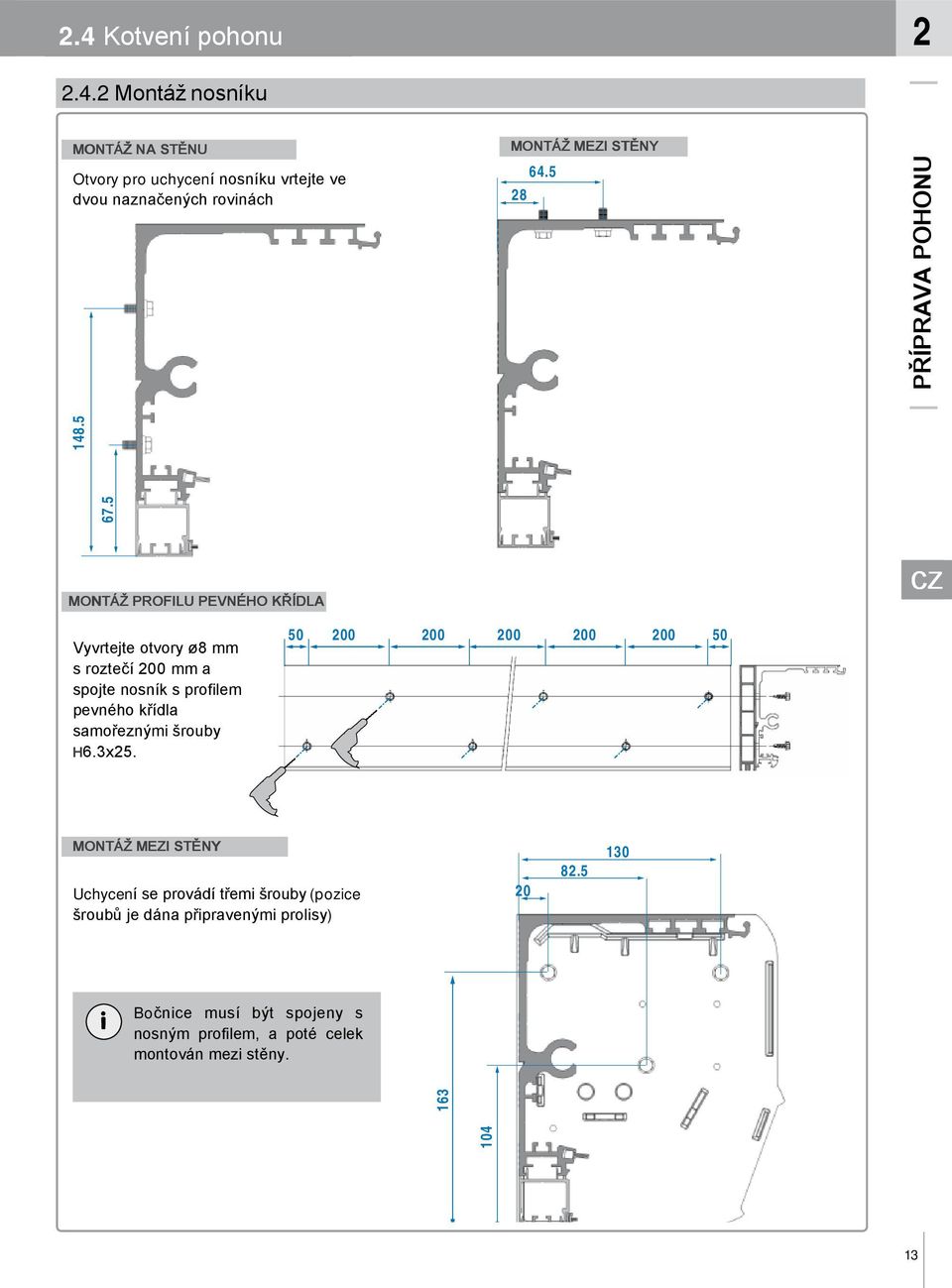

12 2.4 Kotvení pohonu Montáž nosníku MONTÁŽ NA STĚNU Otvory pro uchycení nosníku vrtejte ve dvou naznačených rovinách MONTÁŽ MEZI STĚNY PŘÍPRAVA POHONU MONTÁŽ PROFILU PEVNÉHO KŘÍDLA Vyvrtejte otvory ø8 mm s roztečí 200 mm a spojte nosník s profilem pevného křídla samořeznými šrouby H6.3x MONTÁŽ MEZI STĚNY Uchycení se provádí třemi šrouby (pozice šroubů je dána připravenými prolisy) Bočnice musí být spojeny s nosným profilem, a poté celek montován mezi stěny

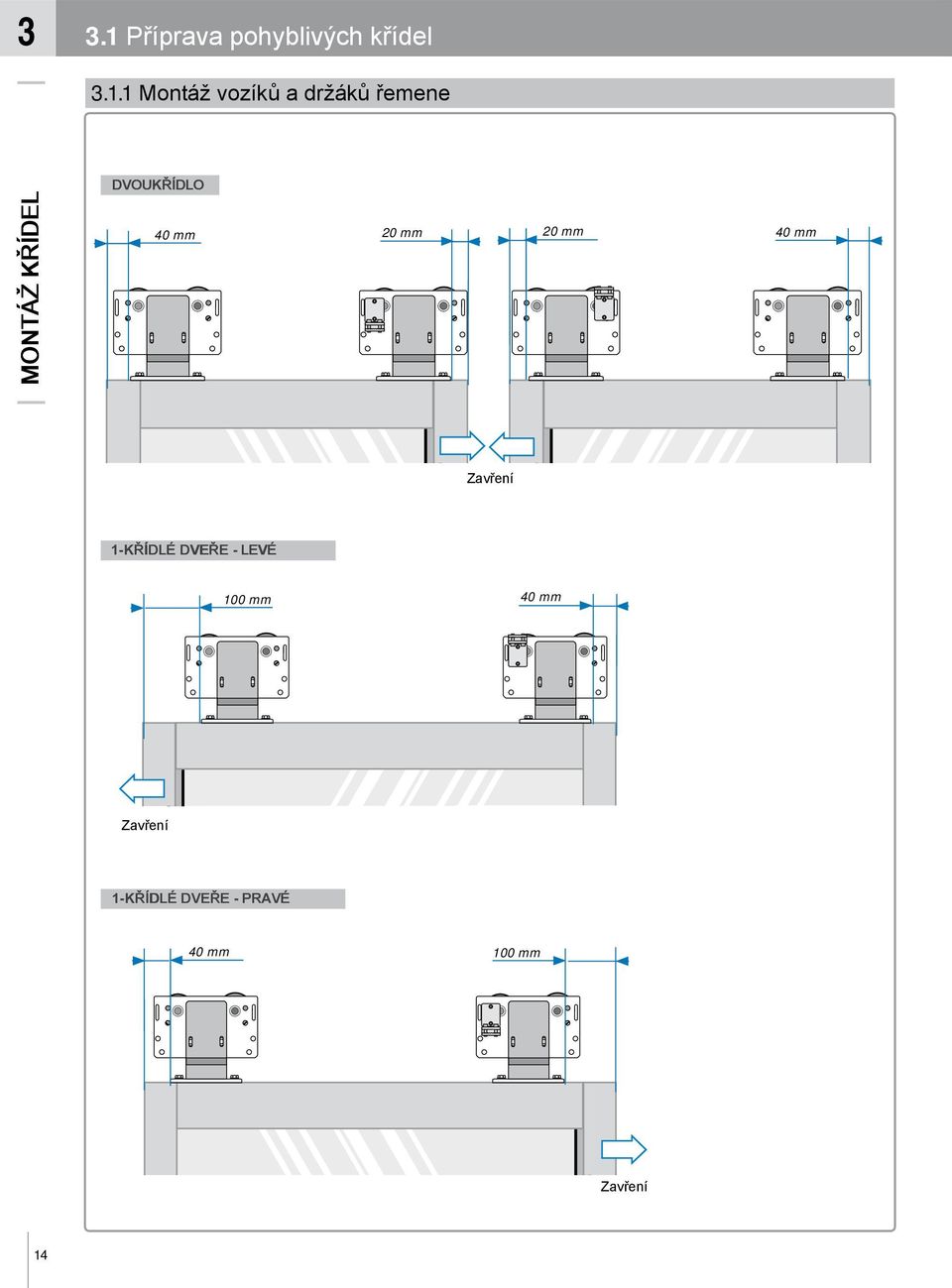

13 3 3.1 Příprava pohyblivých křídel Montáž vozíků a držáků řemene MONTÁŽ KŘÍDEL DVOUKŘÍDLO 40 mm 20 mm 20 mm 40 mm Zavření 1-KŘÍDLÉ DVEŘE - LEVÉ 100 mm 40 mm Zavření 1-KŘÍDLÉ DVEŘE - PRAVÉ 40 mm 100 mm Zavření 14

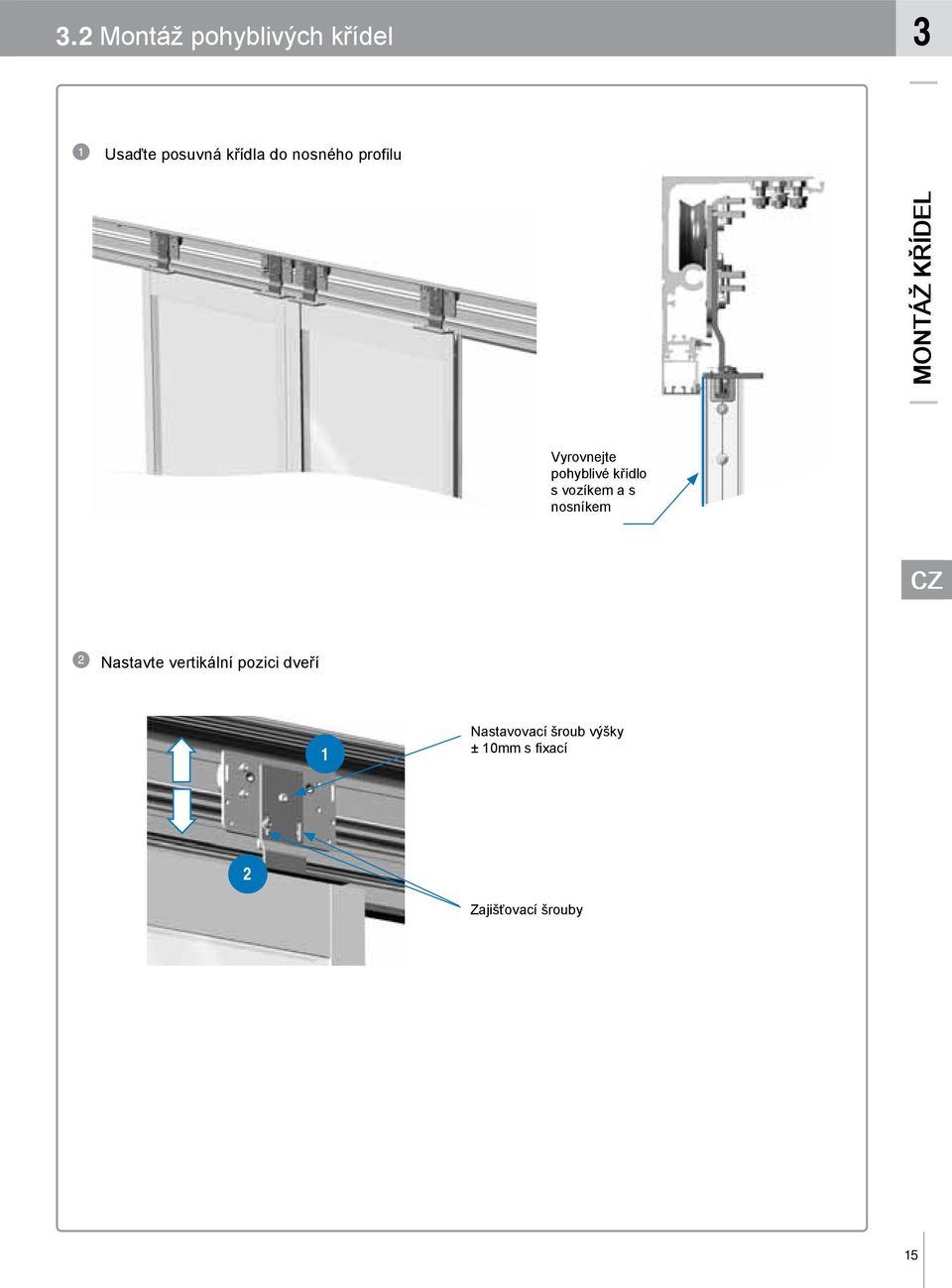

14 3.2 Montáž pohyblivých křídel 3 1 Usaďte posuvná křídla do nosného profilu MONTÁŽ KŘÍDEL Vyrovnejte pohyblivé křídlo s vozíkem a s nosníkem 2 Nastavte vertikální pozici dveří 1 Nastavovací šroub výšky ± 10mm s fixací 2 Zajišťovací šrouby 15

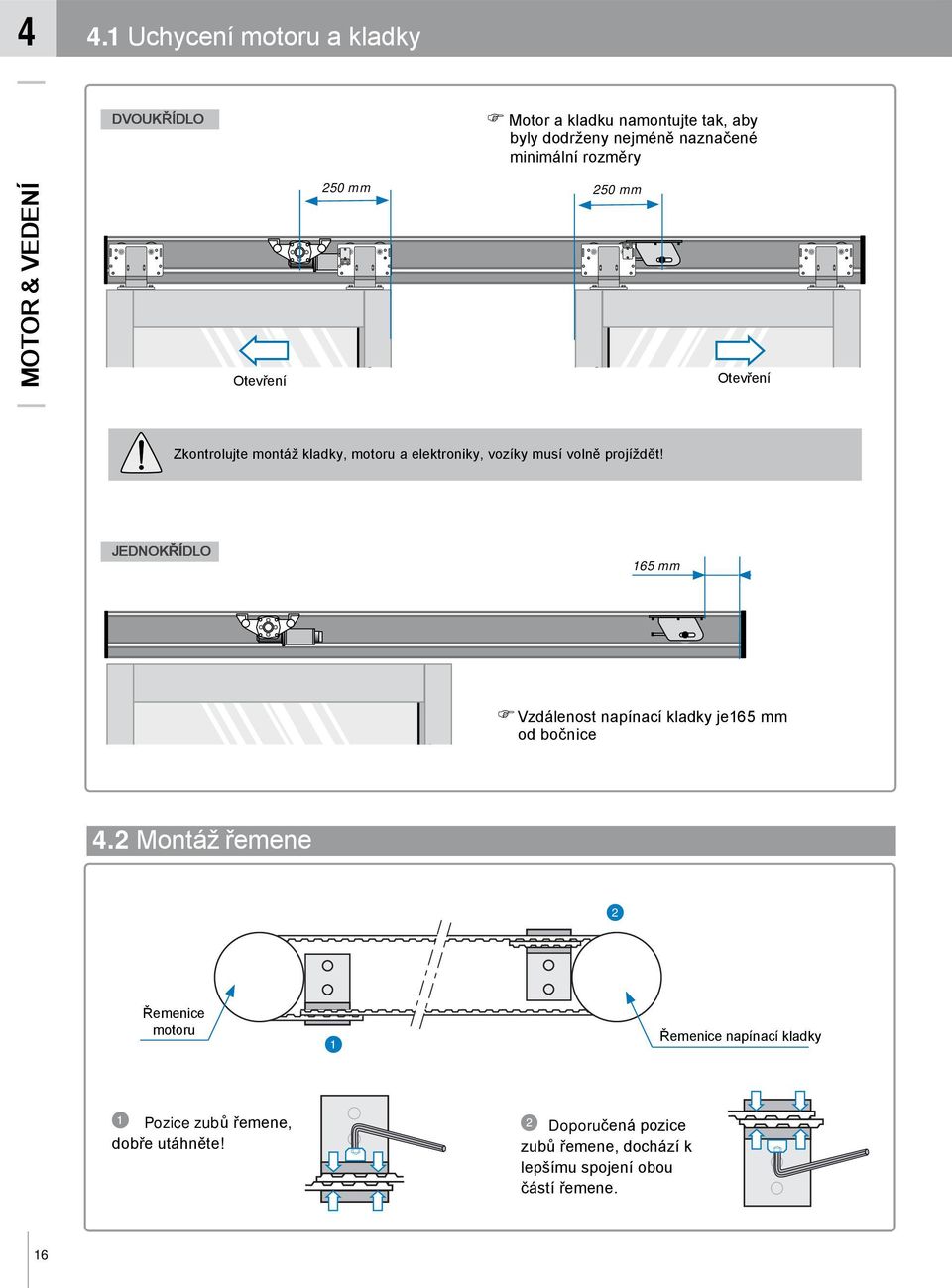

15 4 4.1 Uchycení motoru a kladky DVOUKŘÍDLO Motor a kladku namontujte tak, aby byly dodrženy nejméně naznačené minimální rozměry MOTOR & VEDENÍ Otevření 250 mm 250 mm Otevření Zkontrolujte montáž kladky, motoru a elektroniky, vozíky musí volně projíždět! JEDNOKŘÍDLO 165 mm Vzdálenost napínací kladky je165 mm od bočnice 4.2 Montáž řemene 2 Řemenice motoru 1 Řemenice napínací kladky 1 Pozice zubů řemene, dobře utáhněte! 2 Doporučená pozice zubů řemene, dochází k lepšímu spojení obou částí řemene. 16

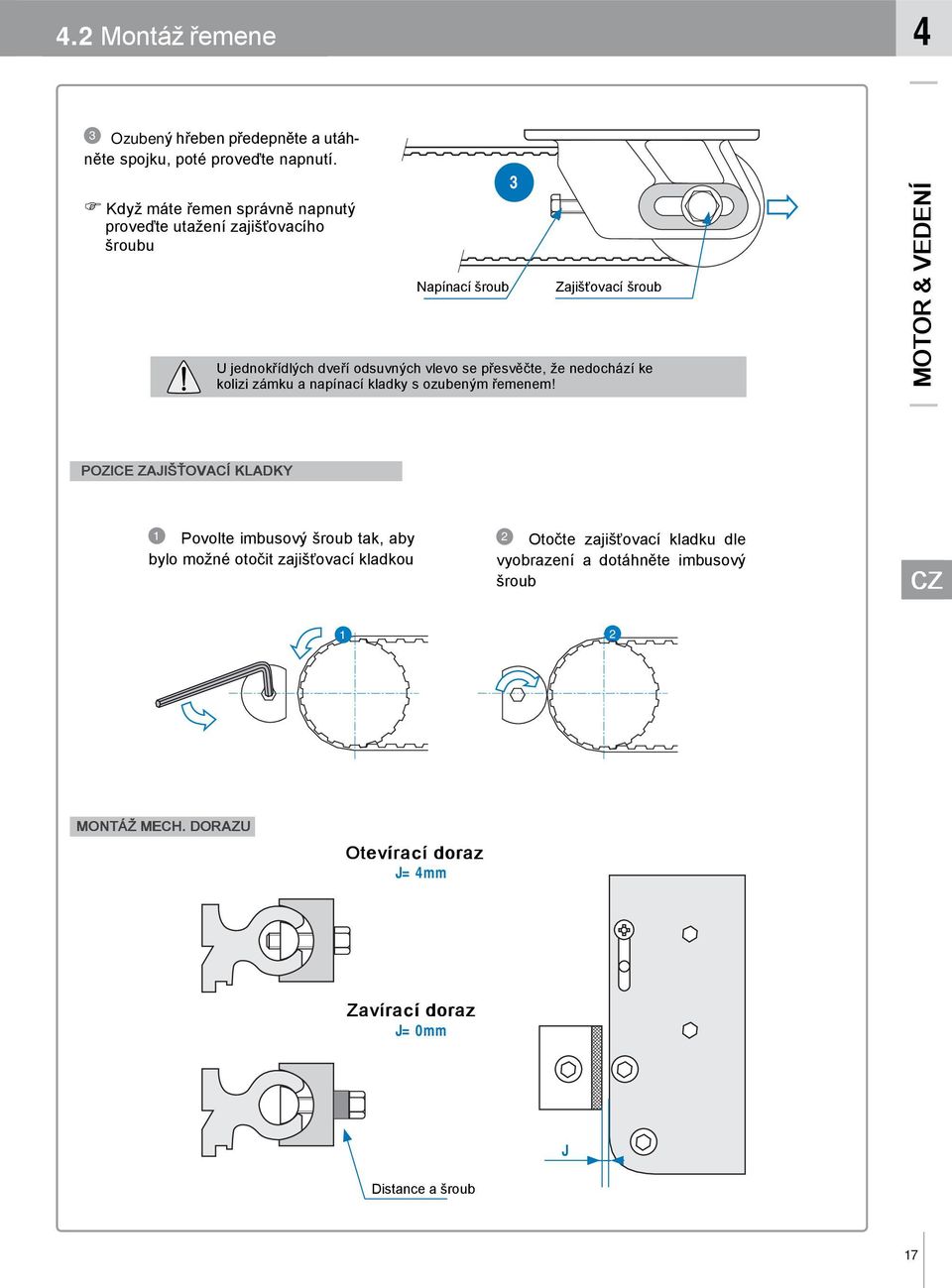

16 4.2 Montáž řemene 4 3 Ozubený hřeben předepněte a utáhněte spojku, poté proveďte napnutí. Když máte řemen správně napnutý proveďte utažení zajišťovacího šroubu Napínací šroub Zajišťovací šroub U jednokřídlých dveří odsuvných vlevo se přesvěčte, že nedochází ke kolizi zámku a napínací kladky s ozubeným řemenem! 3 MOTOR & VEDENÍ POZICE ZAJIŠŤOVACÍ KLADKY 1 Povolte imbusový šroub tak, aby bylo možné otočit zajišťovací kladkou 2 Otočte zajišťovací kladku dle vyobrazení a dotáhněte imbusový šroub 1 2 MONTÁŽ MECH. DORAZU Otevírací doraz J=4mm Zavírací doraz J=0mm J Distance a šroub 17

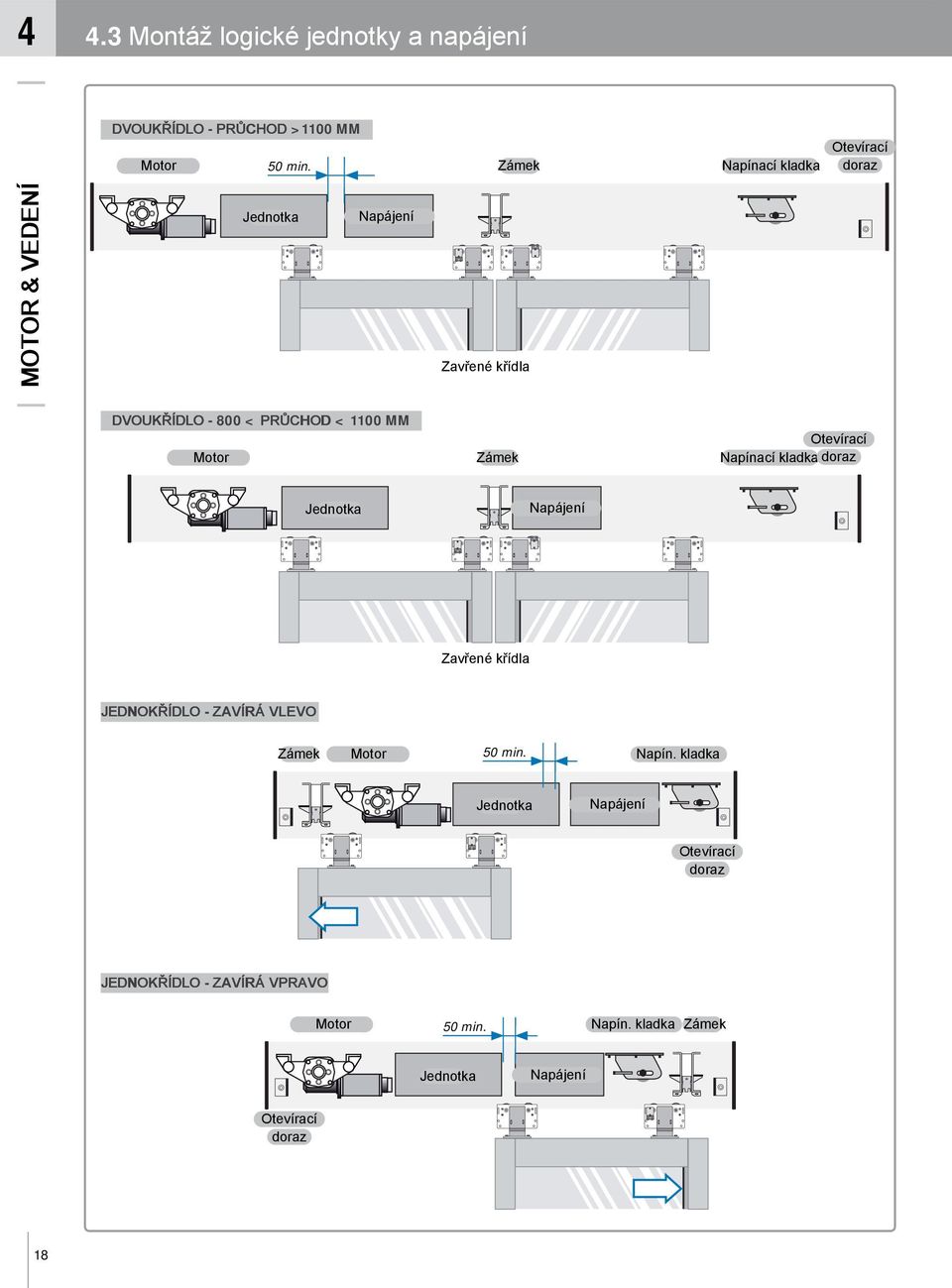

17 4 4.3 Montáž logické jednotky a napájení DVOUKŘÍDLO - PRŮCHOD >1100 MM Motor 50 min. Zámek Napínací kladka Otevírací doraz MOTOR & VEDENÍ Jednotka Napájení Zavřené křídla DVOUKŘÍDLO < PRŮCHOD < 1100 MM Motor Zámek Otevírací Napínací kladka doraz Jednotka Napájení Zavřené křídla JEDNOKŘÍDLO - ZAVÍRÁ VLEVO Zámek Motor 50 min. Napín. kladka Jednotka Napájení Otevírací doraz JEDNOKŘÍDLO - ZAVÍRÁ VPRAVO Motor 50 min. Napín. kladka Zámek Jednotka Napájení Otevírací doraz 18

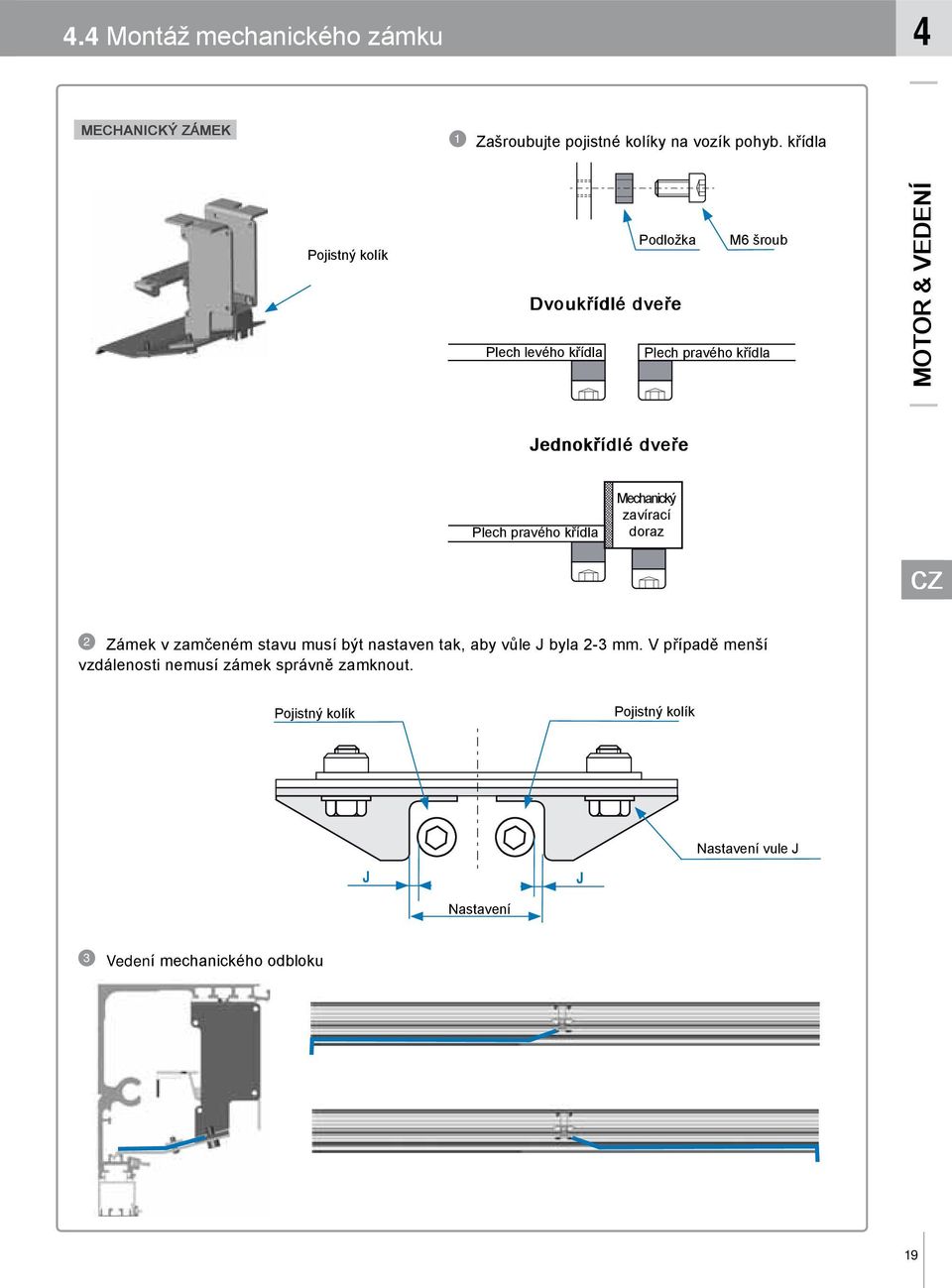

18 4.4 Montáž mechanického zámku 4 MECHANICKÝ ZÁMEK 1 Zašroubujte pojistné kolíky na vozík pohyb. křídla Pojistný kolík Podložka M6 šroub Dvoukřídlé dveře Plech levého křídla Plech pravého křídla MOTOR & VEDENÍ Jednokřídlé dveře Plech pravého křídla Mechanický zavírací doraz 2 Zámek v zamčeném stavu musí být nastaven tak, aby vůle J byla 2-3 mm. V případě menší vzdálenosti nemusí zámek správně zamknout. Pojistný kolík Pojistný kolík Nastavení vule J J J Nastavení 3 Vedení mechanického odbloku 19

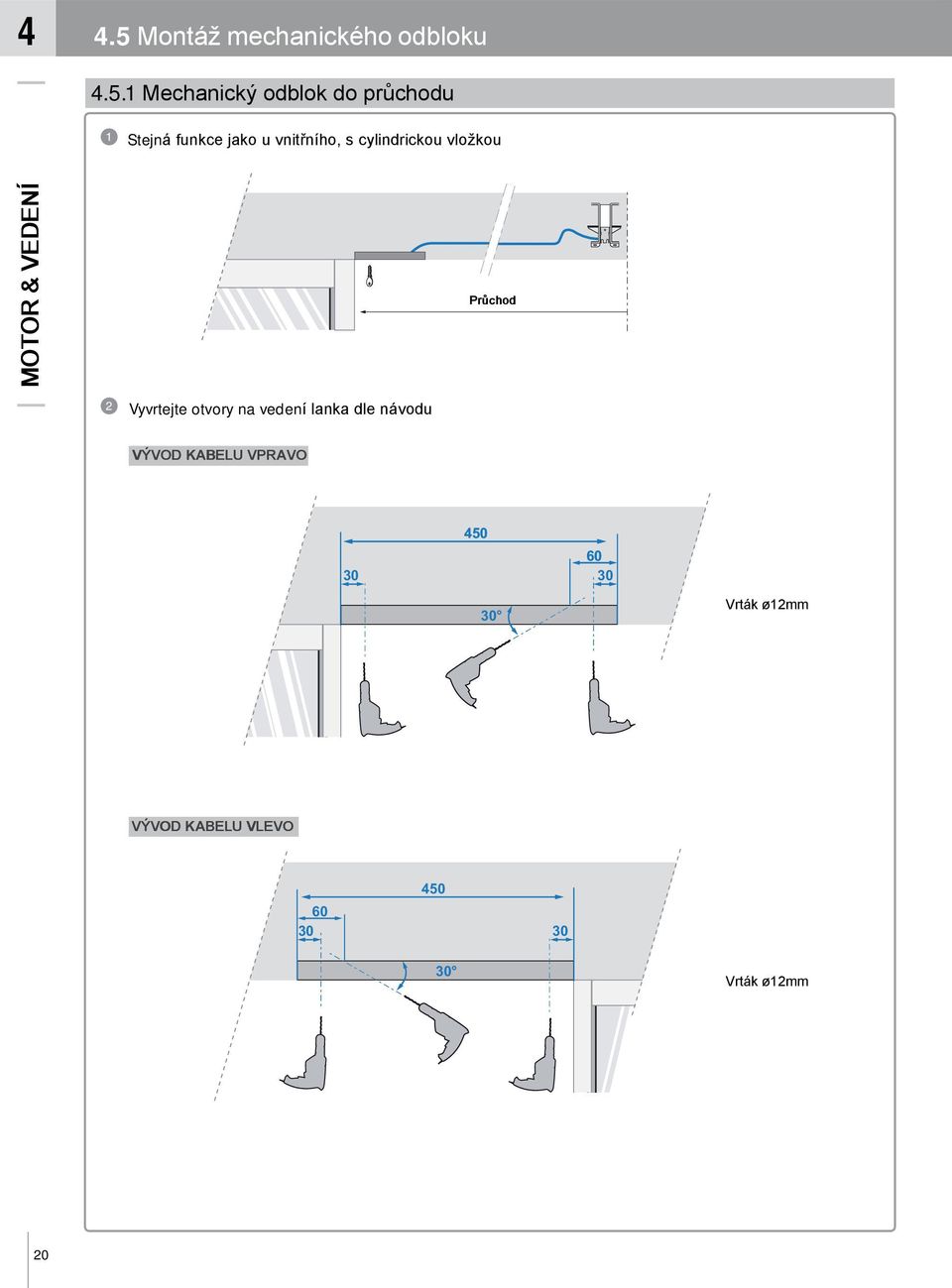

19 4 4.5 Montáž mechanického odbloku Mechanický odblok do průchodu 1 Stejná funkce jako u vnitřního, s cylindrickou vložkou MOTOR & VEDENÍ Průchod 2 Vyvrtejte otvory na vedení lanka dle návodu VÝVOD KABELU VPRAVO Vrták ø12mm VÝVOD KABELU VLEVO Vrták ø12mm 20

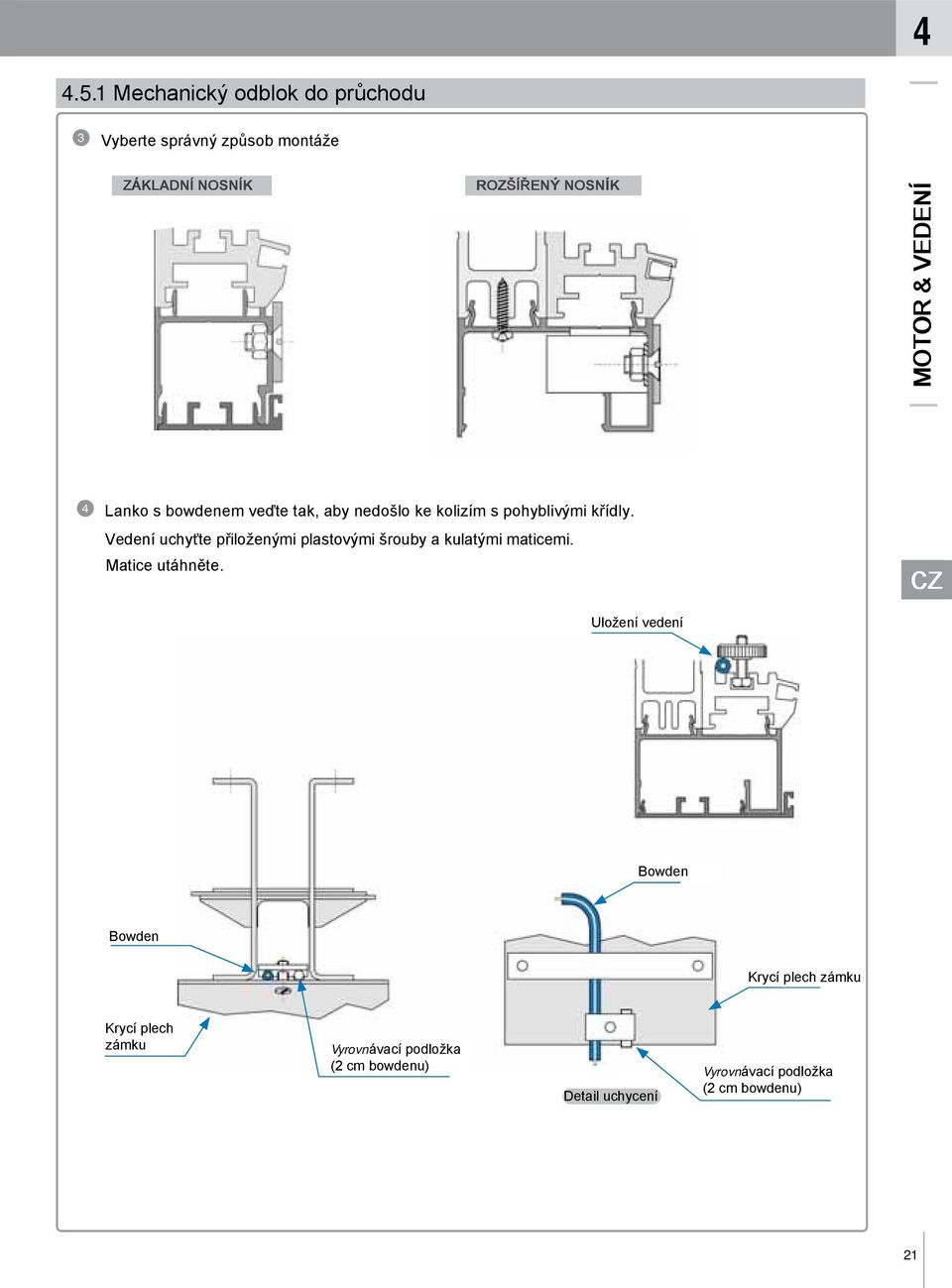

20 Mechanický odblok do průchodu 3 Vyberte správný způsob montáže ZÁKLADNÍ NOSNÍK ROZŠÍŘENÝ NOSNÍK MOTOR & VEDENÍ 4 Lanko s bowdenem veďte tak, aby nedošlo ke kolizím s pohyblivými křídly. Vedení uchyťte přiloženými plastovými šrouby a kulatými maticemi. Matice utáhněte. Uložení vedení Bowden Bowden Krycí plech zámku Krycí plech zámku Vyrovnávací podložka (2 cm bowdenu) Detail uchycení Vyrovnávací podložka (2 cm bowdenu) 21

21 4 4.5 Montáž mechanického odbloku Mechanický odblok do průchodu MOTOR & VEDENÍ 5 Naměřte správnou délku vedení, na konci odstraňte 20 mm krycího bowdenu. Lanko nesmí být poškozeno ani zlomeno. Při zakracování bowdenu doporučuje částečné vytažení lanka z bowdenu, poté vsunout lanko zpět a zakrátit po sestavení a odzkoušení Pro uchycení držáku použijte pojistné šrouby Zámek s cylindrickou vložkou Držák vedení 6 Zkontrolujte vedení odbloku a možnou vzájemnou kolizi 7 Detail ukončení vedení na elektrickém zámku dveří 8 Detail uložení mechanického odbloku v profilu Uchycení koncovky zamčeno Krycí plech zámku 7 mm 20 mm 1/2 vložka 9 Vydlička zámku musí být ve vertikální poloze, vložte koncovku a vydličku lehce zamáčkněte, uchycení koncovky musí být volné, ale nesmí vypadnout. 10 Zkontrolujte funčnost mechanického odbloku i elektrického zámku, prověřte obě pozice (zamčeno, odemčeno) 11 Zajistěte kryt proti otevření do profilu šrouby 2 M5 2 M5 šrouby Uchycení koncovky odemčeno 22

22 4.5 Montáž mechanického odbloku Mechanický odblok - táhlo 1 Táhlo se u jednokřídlých dveří instaluje na opačnou stranu pohonu od zámku 2 Zjistěte pozici otevřeného křídla: Mechanický odblok musí být mimo posuvné části MOTOR & VEDENÍ 3 Pokračujte 4 až 10 dle předchozí kapitoly Odblok do sloupku 1 Vložte mechanický zámek do profilu sloupku Vedení Vyšroubujte šroub z krytu zámku a nahraďte šroubem CS M3.5x8 Upevňovací profil Vertikální krycí profil Čelní kryt 2 Pokračujte 4 až 10 dle předchozí kapitoly Umístěte kryt na pravé straně ve výšce 300 mm od horní hrany 23

23 4 4.6 Uchycení pružného lana DVOUKŘÍDLO 2 MOTOR & VEDENÍ Čelní pohled EMI - napínací síla pro DIVA5 (pružné lano): ŠÍŘKA PRŮCHODU 2 KŘÍDLÉ DVEŘE Otevřená pozice dveří -> Délka napnutého řemene: 1000 mm 1080 mm 1200 mm 1300 mm 1400 mm 1510 mm 1600 mm 1730 mm 1800 mm 1950 mm 2000 mm 2160 mm 2200 mm 2380 mm 2400 mm 2590 mm 2600 mm 2810 mm 2800 mm 3030 mm 3000 mm 3240 mm 24

24 4.6 Uchycení pružného lana 4 JEDNOKŘÍDLO - ZAVÍRÁ VPRAVO 1 1 MOTOR & VEDENÍ Symetricky obrácené zapojení použijte pro Otvírání vlevo. 2 Čelní pohled EMI - napínací síla pro DIVA5 (pružné lano): ŠÍŘKA PRŮCHODU 1-KŘÍDLÉ DVEŘE Otevřená pozice dveří -> Délka napnutého řemene: 1000 mm 1610 mm 1200 mm 1930 mm 1400 mm 2250 mm 1600 mm 2580 mm 1800 mm 2900 mm 2000 mm 3220 mm 2200 mm 3540 mm 2400 mm 3860 mm 2600 mm 4190 mm 2800 mm 4510 mm 3000 mm 4530 mm 25

25 5 5.1 Montáž krytu KRYT & PŘÍSLUŠENSTVÍ Příprava krytu 1 Nasuňte krycí gumu a kartáč do krytu 2 Zařízněte na požadovánou délku, konce zajistěte Kartáč Krycí guma Plastové těsnění 3 Nasaďte kryt na nosník

26 5.1 Montáž krytu Montáž NAVIBLU KRYT & PŘÍSLUŠENSTVÍ 100 mm 27
