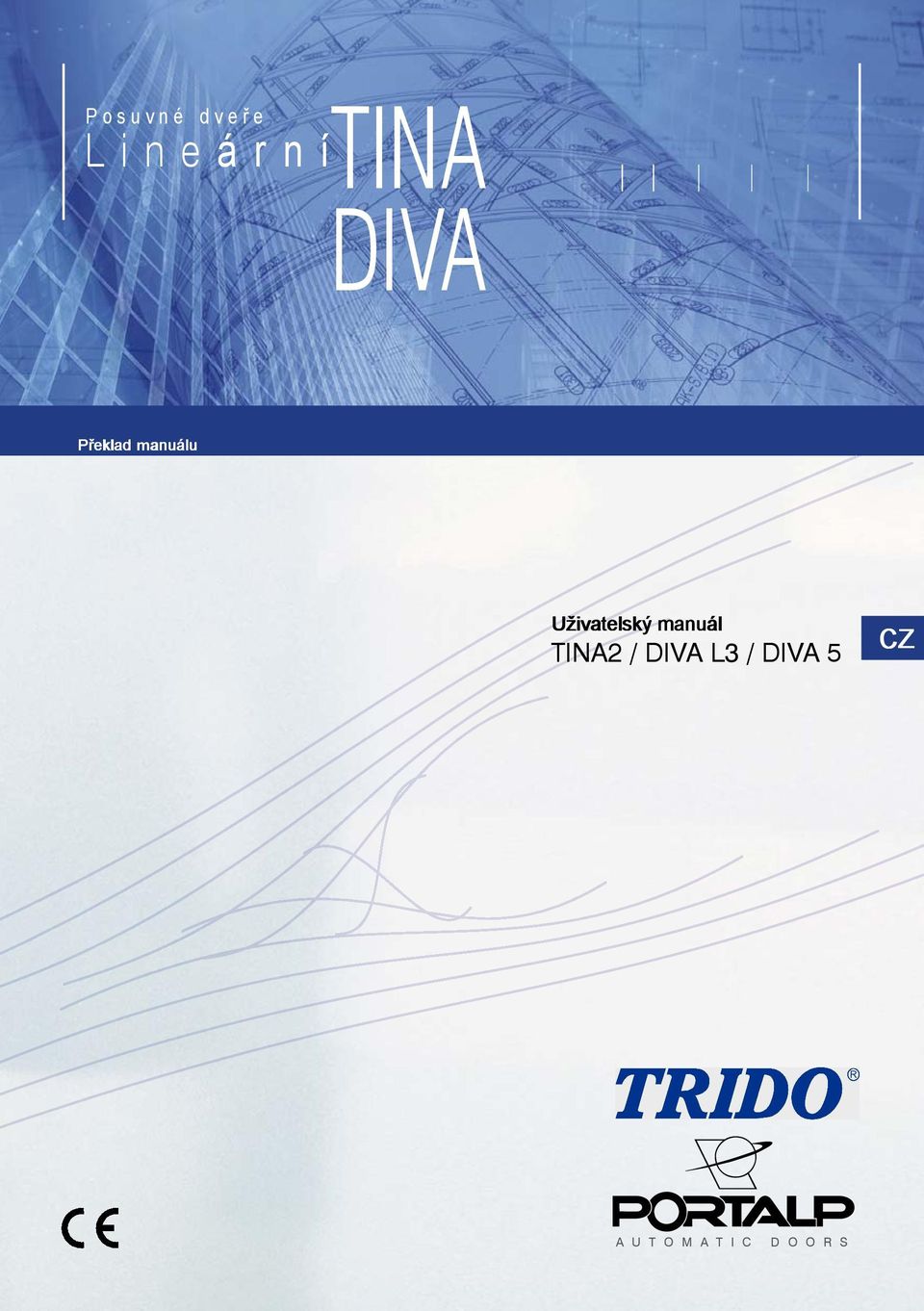

1 Posuvné dveře Lineární TINA DIVA Překlad manuálu Uživatelský manuál TINA2 / DIVA L3 / DIVA 5 CZ A U T O M A T I C D O O R S

2 Automatické dveřní a vratové systémy Kontakty: Servisní telefony: , Úvod: Blansko, Na Brankách 3, tel , fax Praha 10 - Dolní Měcholupy, Nad Vokolky 1, tel , fax Plzeň, Slovanská alej 12, tel/fax Zvolen, Neresnická cesta 12, tel/fax Automatické lineárně posuvné dveře vyráběné firmou TRIDO se užívají jako vstupní nebo interiérové, nejčastěji v místech s vysokou frekvencí průchodu osob, nebo v místech s bezbariérovým přístupem, či v místech s požadavky na vysokou exkluzivitu. Při napojení na systémy EPS nebo EZS je lze použít i pro účely únikových východů a s patřičnou technickou úpravou jako protipožární uzávěry. Ve standardním provedení jsou dveře určeny pro použití v prostředí 3K3 dle ČSN EN Uvedení automatických dveří do provozu: Při spuštění dveří, nebo resetaci systému dochází po nastavení provozního režimu k automatickému otestování základních parametrů automatických dveří (délky dráhy pohyblivých křídel, hmotnost křídla, odpor dráhy, nastavení a test pohybových a přítomnostních snímačů). Úkon automatického otestování je důležitý pro plynulý chod dveří. Probíhá následujícím způsobem: - připojení napájecího napětí (hlavní vypínač), nebo reset systému (stisk resetovacího tlačítka 10 s) - nastavení dveří do provozního režimu (např. Automat) - načtení dráhy pohyblivých křídel (pomalé otevření a zavření křídel) - aktivace a test pohybových a přítomnostních čidel (! pozor! nevstupujte do detekčního prostoru čidel) - ukončení testu (15-30 s), zahájení automatického provozu dle nastaveného režimu Údržba a servis automatických dveří: Automatické dveře udržujte v čistotě, především vodící prvky, pohybové a bezpečnostní snímače. K čištění dveří používejte neagresivní prostředky, pozor, nečistoty, písek a prach působí jako brusivo, opatrně je odstraňte, tak aby nedošlo k povrchovému poškození. Dveře vyřaďte z provozu při každé závadě, která ohrožuje bezpečnost osob. Výrobce doporučuje odbornou kontrolu a seřízení automatických dveří 1x za rok. Výrobce doporučuje výměnu baterie v pravidelných intervalech 3 roky. (U instalací s častými výpadky napájecího napětí doporučujeme výměnu baterie v pravidelných intervalech 2 roky.) Životnost ozubeného hřebene je 1 milion cyklů. Po překročení limitu je nutná výměna řemene. Na výměnu řemene nelze uplatnit záruční servis. Důležitá upozornění: - před uvedením automatických dveří do provozu si podrobně pročtěte Uživatelský manuál - na závady způsobené neodbornou manipulací se záruka nevztahuje - kryt pohonu automat. dveří smí otevírat a opravy provádět jen osoba oprávněná, jedná se o elektrické zařízení - v připadě poruchy, kterou nelze odstranit dle Uživatelského manuálu, volejte servisní organizaci

3 OBSAH OBECNÉ INFORMACE 5 Záruky....5 Důležité poznámky PŘEHLED Celkový přehled zařízení Provozní režimy PRVNÍ POUŽITÍ NAVIBLU display Jak změnit režimy u NaviBlu?....11, Ostatní ovládací zařízení Jak změnit režimy u dálkového ovládání a 6-polohového přepínače Jak zamknout dveře? Jak odemknout dveře? Jak deaktivovat spánkový režim? (V případě výpadku napětí) Jak resetovat dveře? OVLÁDÁNÍ Klíčový spínač Infračervený klíč Seznámení Ovládání IR klíčem polohový přepínač Seznámení Ovládání 6-polohovým přepínačem Dálkový ovladač M Seznámení Ovládání dálkovým ovladačem M Změna a nastavení průchodu Změna rychlostí pohybu a čas otevření Bezpečnostní kód Pomocné funkce AUX1, AUX Ovládání přístupu k NAVIBLU menu Změna zvukové signalizace Dálkový ovladač S Seznámení Ovládání dálkovým ovladačem S Box únikového tlačítka NAVIBLU DISPLAY Seznámení Přístup a ovládání NAVIBLU Struktura ovládání NAVIBLUE Konfigurační menu Základní nastavení Bzučák / zvonek / RMP volba Nahrání IR klíčenky nebo zjednodušeného ovladače S Smazání IR klíčenky nebo zjednodušeného ovladače S Nastavení kódů Servisní menu Záznam chyb Záznam počtu cyklů otevření Zobrazení chyb Diagnostika Prohlášení o shodě CZ 3

4

5 Záruka Vážený zákazníku Děkujeme za nákup automatických dveří. Tento produkt byl vyroben dle standardu ISO 9001 pro uspokojení Vašich potřeb. Naše společnost dává záruku na všechny mechanické a skryté vady po dobu dvou let od instalace. OBECNÉ INFORMACE Důležité poznámky PEČLIVĚ PROSTUDUJTE PŘED INSTALACÍ AUTOMATICKÝCH DVEŘÍ! ZABEZPEČETE NEBEZPEČNÁ MÍSTA A ELIMINUJTE VZNIK NEBEZPEČNÝCH SITUACÍ. Automatické dveře musí být navrženy a instalovány tak, aby se zabránilo riziku poškození, sevření a ohrožení během činnosti automatických dveří (otevírání a zavírání), nebo zajistit ochranu bezpečnostními prvky, například: CZ bezpečná vzdálenost omezením rychlosti nebo síly pohyblivých křídel monitorování detekčním zařízením ochranou Jednotlivé prvky mohou být kombinovány dle standardů a norem jednotlivých zemí. MONITOROVÁNÍ DVEŘÍ Proškolení zaměstnanců o způsobu použití automatických dveří: Informovat rodiče a jejich děti na možná rizika vyplývající z pohybu v prostoru automatických dveří, možnosti střetu nebo nárazu Pomáhat a informovat osoby se sníženou pohyblivostí V případě nouze okamžitě řešit vzniklou krizovou situaci PORTALP se réserve le droit de modifier sans préavis les produits et matériels présentés, leur description ne peut en aucun cas revêtir un aspect contractuel. PORTALP reserves the right to change the presented products and materials without prior notice. Their description cannot on no account take on a contractual aspect. L ensemble des données contenues dans ce document est la propriété de PORTALP INTERNATIONAL et ne doit en aucun cas être modifié sans l accord du fabricant. The data contained in this document are the property of PORTALP INTERNATIONAL and should not be changed without prior agreement of the manufacturer. 5

6 1 1.1 Celkový přehled zařízení Některá zařízení a ovládací panely jsou volitelné. Detaily ovlácích zařízení viz. Seznámení Detaily ovládání.zařízení viz Ovládání PŘEHLED 6

7 1 PŘEHLED CZ 7

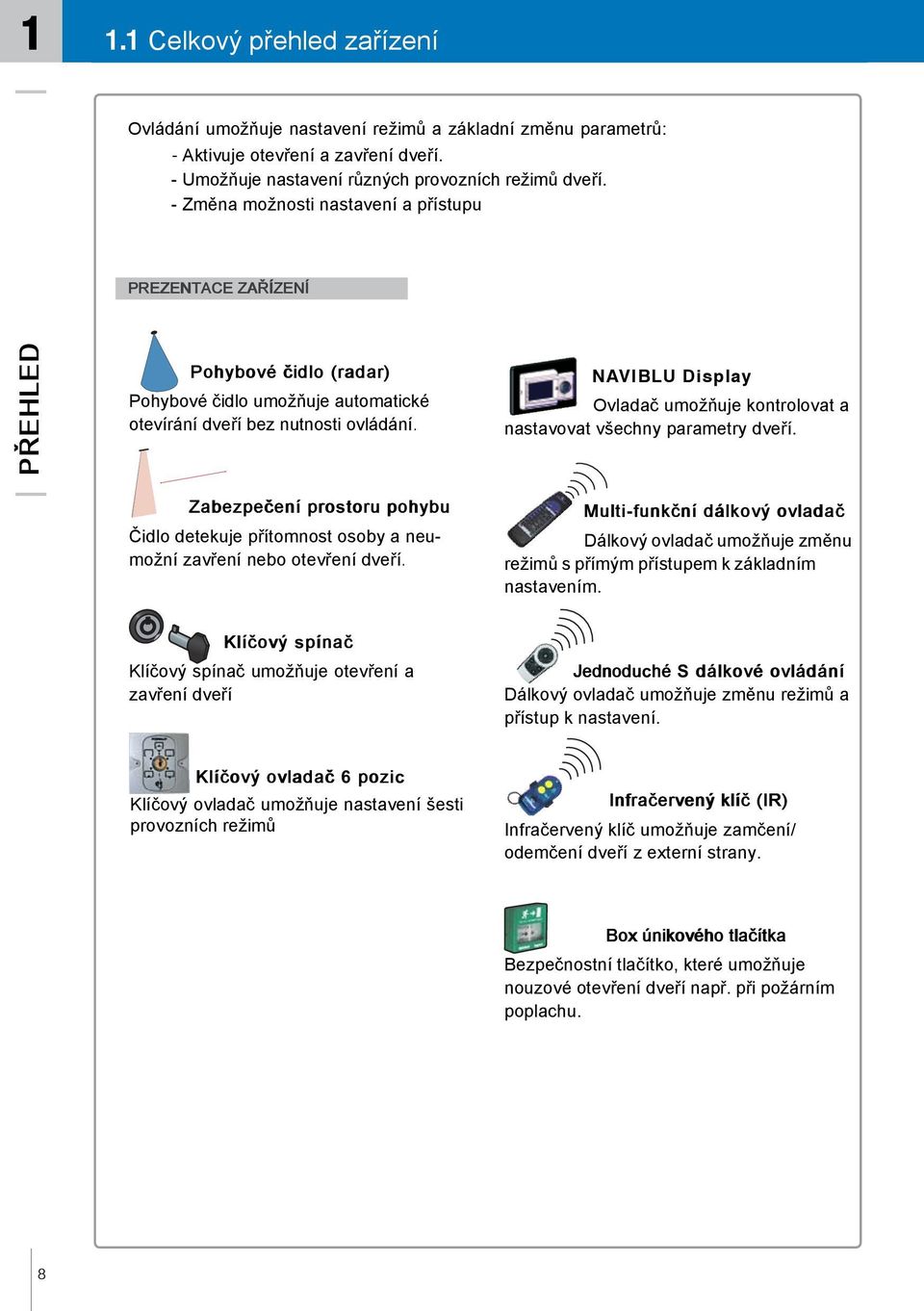

8 1 1.1 Celkový přehled zařízení Ovládání umožňuje nastavení režimů a základní změnu parametrů: - Aktivuje otevření a zavření dveří. - Umožňuje nastavení různých provozních režimů dveří. - Změna možnosti nastavení a přístupu PREZENTACE ZAŘÍZENÍ PŘEHLED Pohybové čidlo (radar) Pohybové čidlo umožňuje automatické otevírání dveří bez nutnosti ovládání. NAVIBLU Display Ovladač umožňuje kontrolovat a nastavovat všechny parametry dveří. Zabezpečení prostoru pohybu Čidlo detekuje přítomnost osoby a neumožní zavření nebo otevření dveří. Multi-funkční dálkový ovladač Dálkový ovladač umožňuje změnu režimů s přímým přístupem k základním nastavením. Klíčový spínač Klíčový spínač umožňuje otevření a zavření dveří Jednoduché S dálkové ovládání Dálkový ovladač umožňuje změnu režimů a přístup k nastavení. Klíčový ovladač 6 pozic Klíčový ovladač umožňuje nastavení šesti provozních režimů Infračervený klíč (IR) Infračervený klíč umožňuje zamčení/ odemčení dveří z externí strany. Box únikového tlačítka Bezpečnostní tlačítko, které umožňuje nouzové otevření dveří např. při požárním poplachu. 8

9 1.2 Provozní režimy 1 ZÁKLADNÍ REŽIMY V běžném provozu je aktuální režim zobrazen na display NaviBlue Automat : Oba směry jsou aktivní. Manuál : Bez automatických funkcí. Pohyb křídel je možný jen tlačením (mechanicky). Výstup : Interní radar otevírá, externí mimo provoz. Otevřeno : Dveře jsou trvale otevřeny. PŘEHLED Vstup : Externí radar otevírá, vnitřní mimo provoz. Zavřeno (Zamčeno) : Dveře jsou zavřeny, při osazení zámkem jsou zamčené. Dlouhý tón upozorňuje na zamčení zámku. CZ SPECIÁLNÍ REŽIMY: Strážní režim (lékárenský) : Ve strážním režimu jsou dveře otevřeny na max. šířku 15 cm, např. pro předání pošty, aj. Režim je přístupný pomocí dálkového ovládání a ovladače NAVIBLU. Prioritní otevření (Vnucený): Je nadřazen všem základním režimům (mimo Manuálu). Umožňuje rychlé otevření např. při vyhlášení požáru. Strážní režim Zamčeno : Strážní režim Otevřeno : Prioritní zavření (Vnucený)* : Je nadřazen všem zákl. režimům (mimo Manuálu). Umožňuje rychlé zavření např. při vyhlášení požáru. Prioritní otevření je nadřazené. * jen DIVA 5 9

10 1 1.2 Provozní režimy JINÉ SIGNALIZACE Režimy mohou být zobrazeny ve stejnou dobu, s jedním ze základních režimů. Ikona Vnucený režim Částečné otevření - Zimní provoz PŘEHLED Vnucený režim : Vyžaduje modul Vstupů BATERIOVÝ REŽIM: Částečné otevření : Pomocí nastavitelné šířky otevření snižujete tepelné ztráty. Při ztrátě napájecího napětí, dveře automaticky přejdou do zálohového režimu a stav napájení z baterie je zobrazen na displeji. Pomocí ovladačů lze dveře Otevřít a Zavřít. V závislosti na kapacitě baterie a velikosti dveří je počet cyklů až 30. Zálohový zdroj vydrží miminálně 150 h. Otevíráním a Zavíráním dveří se doba výdrže zkracuje. Doporučujeme výměnu baterie jednou za 3 roky. Baterie - Zavřeno / Zamčeno : Dveře se zavřou / zamknou. Baterie - Manuál : Dveře přejdou do manuálu. Baterie - Otevřeno : Dveře se otevřou, neplatí pro režim Zavřeno / Zamčeno. Prioritní otevření (PO) : Dveře se otevřou i v režimu Zamčeno. Spánkový režim : Po 20 vteřinách dveře přejdou do úsporného režimu. Po dalších 2 minutách dveře vypnou. 10

11 2.1 NAVIBLU display Jak změnit režimy u NaviBlu? Infračervený přijímač Navigační kolečko - Výběr - Pohyb v menu - Potvrzení 1.POUŽITÍ Ergonomie a ovládání AKCE PŘÍSTUP Výběr režimu Pohyb v menu CZ Potvrzení Otáčením konflíku vstoupíte do menu Výběr provozního režimu Výběr režimu Potvrzení Zobrazení nastaveného režimu 11

12 A U X Ostatní ovládací zařízení 1.POUŽITÍ Jak změnit režimy u dálkového ovládání a 6-polohového přepínače DÁLKOVÝM OVLADAČEM S Vyberte zvolený režim 6-POLOHOVÝM PŘEPÍNAČEM Otočte klíčkem na zvolený režim Zobrazení nastaveného režimu Jak zamknout dveře? KLÍČOVÝM SPÍNAČEM Pootočením klíčem o 1/4 dojde k aktivaci vstupu a zamčení. Změna do zamčena DÁLKOVÝM OVLADAČEM S Zmáčkněte tlačítko. IR KLÍČEM Stiskněte tlačítko zámku Dveře zavřou a zamknou. Dlouhý tón upozorňuje na zamčení zámku. Dálkový ovladač S a IR klíč musí být nainstalovány (viz. Inst. manuál Nahrání IR klíčenky nebo zjednodušeného ovladače S ). 12

13 Jak odemknout dveře? KLÍČOVÝM SPÍNAČEM Pootočením klíčem o 1/4 dojde k aktivaci a odemčení. Změna do režimu nastaveného před zamčením. 6-POLOHOVÝM PŘEPÍNAČEM Otočte klíčkem na nebo jiný režim mimo Zamčeno 1.POUŽITÍ DÁLKOVÝM OVLADAČEM S Zmáčkněte tlačítko, nebo jiné mimo tl. Zamčeno IR KLÍČEM Stiskněte tlačítko zámku Změna do režimu nastaveného před zamčením Dálkový ovladač S a IR klíč musí být nainstalovány (viz. Uživatelský manuál Nahrání IR klíčenky nebo zjednodušeného ovladače S ). POZOR! Jestliže jsou osazeny pohyblivá křídla podlahovými zámky, musí obsluha podlahové zámky odemknout před nastavením některého z automatických provozních režimů. Pohyb křídly bez odemčení podlahových zámků může vést k poškození dveřních křídel a mechaniky pojezdu. Na toto poškození nelze uplatnit záruční servis! CZ 13

14 Jak deaktivovat spánkový režim? (V případě výpadku napětí) 6-POLOHOVÝM PŘEPÍNAČEM Proveďte kompletní otočení klíčkem NAVIBLU DISPLAY Krátce stiskněte střed otočného ovladače nebo tlačítko RESET 1.POUŽITÍ Jak resetovat dveře? 6-POLOHOVÝM PŘEPÍNAČEM Proveďte otočení klíčkem na pozici Manuál a vyčkejte 2 s. NAVIBLU DISPLAY Stiskněte tlačítko RESET na 4 s. CZ Při resetu dojde k poklesu jasu displeje. 14

15 3.1 Klíčový spínač 3 Klíčový spínač umožňuje otevření a zavření dveří z externí strany ZAMČENÍ Pootočením klíčem o 1/4 dojde k aktivaci vstupu a zamčení. Dveře zavřou a zamknou. Dlouhý tón upozorňuje na zamčení zámku. ODEMČENÍ Pootočením klíčem o 1/4 dojde k aktivaci vstupu a odemčení. Změna do režimu nastaveného před zamčením. OVLÁDÁNÍ Při výpadku napájecího napětí Jen při vybavení zařízení klíčovým spínačem a zálohovou baterií. Otočením klíče deaktivujete režim spánku. Druhý impuls otevře / zavře, viz. výše. CZ 15

16 3 3.2 Infračervený klíč Představení Infračervený klíč umožňuje zamčení / odemčení dveří z externí strany. OVLÁDÁNÍ Použití s NaviBlue nebo IR přijímačem LED Ovládání Zámku Ovládání výstupu AUX1 Baterie GP 11a Ovládání IR klíčem ODEMČENÍ Stiskněte tlačítko zámku Změna do režimu nastaveného před zamčením ZAMČENÍ Stiskněte tlačítko zámku Dveře zavřou a zamknou. Dlouhý tón upozorňuje na zamčení zámku. Při výpadku napájecího napětí Jen při vybavení zařízení přijímačem IR klíče a zálohovou baterií. Stiskem tlačítka zámku deaktivujete režim spánku. Druhý impuls otevře / zavře, viz. výše. NAHRÁNÍ / SMAZÁNÍ IR KLÍČE Viz. NaviBlue "Nahrání IR klíčenky nebo zjednodušeného ovladače S" Jestliže IR klíč nepracuje (LED nesvítí) vyměňte baterii. Pozor na správnou polaritu baterie. 16

17 3.3 6-polohový přepínač Představení Klíčový ovladač umožňuje nastavení šesti provozních režimů pomocí otočného klíčového přepínače Režimy výběru OVLÁDÁNÍ Ovládání 6-polohovým přepínačem ZMĚNA REŽIMU 1 Zasuňte klíček 2 Otočte klíček do zvoleného režimu Viz. Provozní režimy 3 Vytáhněte klíček RESET DVEŘÍ CZ Proveďte otočení klíčkem na pozici Manuál a vyčkejte 2 s. Při v ýpa d k un apájecího n apět í Jen při vybavení zařízení přijímačem 6-polohovým přepínačem a zálohovou baterií. : Proveďte kompletní otočení klíčkem. Ovládání je aktivní. 17

18 3 3.4 Dálkový ovladač M Představení Multifunkční ovladač M umožňuje nastavování všech režimů, základních parametrů a provozních parametrů. OVLÁDÁNÍ Provozní módy Prioritní otevření Nepoužito Reset (stisknutí 2s) Volba otevření a nastavení šířky otevření Nastavení základních parametrůi Dle nastavení mohou být některé funkce nedostupné nebo podmíněné 4-číselným kódem Viz. Bezpečnostní kód, zadávání kódu. V případě použití dálkového ovládání S nelze použít dálkový ovladač M Ovládání dálkovým ovladačem M PROVOZNÍ REŽIMY Vyberte zvolený režim, v případě potřeby zadejte osobní kód tak, že tiskněte ve stejné době na na tlačítko Code a zadáte čtyři čísla kódu. Viz. Provozní režimy. SPECIÁLNÍ REŽIMY Prioritní otevření Prioritní otevření umožňuje oteveření dveří ve všech režimech s vyjímkou režimu Manuál, Zamčeno a Bezpečnost při otevírání. 18

19 3.4 Dálkový ovladač M Změna a nastavení průchodu Lze nastavit několik druhů otevření Bezpečnostní otevření 15 cm max (např. pro předání zásilky) Maximální otevření Částečné otevření OVLÁDÁNÍ - + Nastavení částečného otevření STRÁŽNÍ REŽIM OTEVŘENO: Bezpečnostní otevření 15 cm max (např. pro předání zásilky) Výchozím stavem pro Strážní režim je režim Zamčeno. Strážní režim Zamčeno neumožňuje otevření pomocí Prioritního otevření CZ Ve strážním režimu Otevřeno je IR klíč nefunkční Nastavení Strážního režimu 1 Výchozí stav Zavřeno/Zamčen 2 Stiskněte dlouze. Displej. Stisk otevření dveří Stisk zavření dveří Opuštění Strážního režimu 1 Výchozí stav Zavřeno/Zamčen, 2 Stiskněte dlouze. pro přepnutí do provozních režimů 19

20 3 3.4 Dálkový ovladač M Nastavení základních parametrů Lze nastavit tyto základní parametry: OVLÁDÁNÍ Čas otevření Rychlost zavření - + Rychlost otevření Bezpečnostní kód Zadejte osobní kód tak, že tiskněte ve stejné době tlačítko Code a čtyři čísla kódu. Kód je používán jen při změně některých nastaveni. Je povinný např. při přechodu z režimu Zamčeno do jiných režimů. Čísla pro zadání kódu Klávesa Code Při zprovoznění dveří je nastaven výchozí kód Změnu kódu provedete v nastavovacím menu NAVIBLU displeje. 20

21 3.4 Dálkový ovladač M Pomocné funkce AUX 1, AUX 2 Klávesy AUX 1 & 2 umožňují ovládat dva nezávislé výstupy Výstupního modulu AUX výstup 1. Vypnutý AUX výstup 1. Zapnutý AUX výstup 2. Vyp AUX výstup 1. Zap OVLÁDÁNÍ Aux1. Aux Ovládání přístupu k NAVIBLU menu Dálkový ovladač M umožňuje přístup ke všem menu NaviBlue. Přístup ke konfiguračnímu menu Pro přístup stiskněte obě zvýrazněná tlačítka dálkového ovladače. Zmáčkněte současně CZ Navigace Navigace v menu displeje se provádí pomocí tří tlačítek Změna zvukové signalizace Opakovaným stiskem tlačítka měníte způsob zvukové (popř. optické) signalizace. Viz. "Bzučák / zvonek / RMP volba"

22 3 3.5 Dálkový ovladač S Představení Dálkové ovládání umožňuje přístup ke všem funkcím dveří, dále umožňuje změnu parametrů nastavení a konfigurace. OVLÁDÁNÍ Zamčeno Vstup Automat Výstup Částečné otevření Otevřeno Konfigurační menu A U X Strážní režim Maximální otevření Ovládání AUX výstupu Manuál Ovládání dálkovým ovladačem S PROVOZNÍ REŽIMY Vyberte a zmáčkněte tlačítko zvoleného režimu. Viz. Provozní režimy NASTAVENÍ* AUX VÝSTUP Stiskem vstoupíte do konfiguračního menu. Druhým stiskem konfigurační menu opustíte. ok V konfig. menu se horní tlačítka chovají jako směrové šipky a středové tlačítko jako potvrzovací. A U X Umožňuje ovládání externího zařízení Stiskem tlačítka aktivujete kontakt výstupu. Druhým stiskem kontakt výstupu deaktivujete. * Pro vstup do menu použijte bezpečnostní kód. Klávesy, a použijte pro nastavení kódu, nebo pohyb v menu. 22

23 3.5 Dálkový ovladač S 3 ČÁS T E Č N ÉOTEVŘENÍ MAXIMÁLNÍ OTEVŘ E NÍ Šířka otevření dveří je přednastavena uživatelem. Dveře se otevírají do maximální šířky průchohu. Otočním vnějšího kroužku můžete přepínat mezi režimem Částečné otevření a režimem Maximální otevření. OVLÁDÁNÍ ST R Á Ž N ÍÍÍ REŽIM ((( L É K SKÝ Á R E ))) N Ve strážním režimu jsou dveře otevřeny na max. šířku 15 cm, např. pro předání pošty, aj. Výchozím stavem pro Strážní režim je režim Zamčeno. Nasttt a v Strážního e n ííí režimu 1 Výchozí stav Zavřeno/Zamčen 2 Stiskněte dlouze. Displej. Stisk otevření dveří. Stisk zavření dveří. Opuštění Strážního režimu 1 Výchozí stav Zavřeno / Zamčeno, Strážní režim Zamčeno neumožňuje otevření pomocí Prioritního otevření. Ve strážním režimu Otevřeno je IR klíč nefunkční. CZ 2 Stiskněte dlouze. pro přepnutí do provozních režimů. NASTAVENÍ ŠÍŘKY ČÁSTEČN É H OOTEVŘ E NÍ A STRÁŽNÍHO REŽIMU 1 Nastavte Otevřeno 2 Stisk tl. Konfig. menu 3 Změna 085 cm stisk 4 Exit 23

24 3 3.6 Box únikového tlačítka OVLÁDÁNÍ Bezpečnostní únikové tlačítko umožňuje v případech nebezpečí průchod zavřenými, zamčenými dveřmi. Při aktivaci dojde k otevření dveří. 24

25 4.1 Seznámení 4 Infračervený přijímač Navigační kolečko - Výběr - Pohyb v menu - Potvrzení NAVIBLU DISPLAY Konektor PC / PDA Krátké stlačení: Vstup do Diagnostického módu Držení 4 sec: Reset CZ Ergonomi e a ovládání AKCE PŘÍSTUP Výběr režimu Pohyb v menu Dlouze Krátce Potvrzení Opuštění menu Diagnostické menu 4 s Reset Dlouze Dlouze Dlouze Servisní menu Konfigurační menu Částečné otevření 25

26 NAVIBLU DISPLAY Přístup a ovládání NAVIBLU ZMĚNA REŽIMU Displej zobrazuje aktuální režim : ) Otáčejte navigačním kolečkem. Zadání kódu V závislosti na nastavení nemusí být kód vyžadován. ) Viz Nastavení kódu? Zadání kódu : Kód může být také zadán pomocí šipek a, potvrdit středovým tl.. Stisk tlačítka na IR klíči nahrazuje zadání kódu. Výběr reži mu u Vyberte režim pomocí kolečka nebo tlačítek Potvrzení. POVOLENÍ A ZAKÁZÁNÍ PŘÍ ST TUPU Zobrazení jsou přístupná jen když je panel v aktivním režimu P o v o l e n í p ř í stt u p u O me e z e n ý p ř í stt u p 4s Zadejte kód, nebo IR.? **** Zadejte kód nebo IR ? **** Dokončete stiskem.. Přístup k ovladači je zakázán.? s Přístup k ovladači je povolen.? Zmáčkněte 4 s tl. Zmáčkněte 4 s tl Dokončete stiskem

27 4.2 Přístup a ovládání NAVIBLU 4 NAST. ZÚŽENÉHO PRŮCHODU Displej zobrazuje aktuální režim : Dlouhý stisk přepne do režimu zúženého průchodu. Zobrazení zúženého průchodu Hvězdička v pravém rohu symbolizuje Zúžený průchod. Dlouze NAVIBLU DISPLAY Stejným způsobem se vrátíme do režimu Maximálního průchodu NASTAVENÍ STRÁŽNÍHO REŽIMU Ve strážním režimu jsou dveře otevřeny na max. šířku 15 cm, např. pro předání pošty, aj.. Pro nastavení Strážního režimu je nutné uvést dveře do režimu Zamčeno. Ve Strážním režimu otevřeno není možné použití Prioritního zavření. Ve Strážním režimu otevřeno není funkční IR klíčenka. CZ Zobrazení výchozího stavu displeje Dlouhý stisk přepne do Strážního režimu. Dlouze Zobrazení menu Strážního režimu Displej zobrazuje Zavřený / Zamčený stav. Symbol číslo 1 stav Strážní režim Otevřeno. Symbol číslo 2 stav Strážní režim Zavřeno. 1 2 Zobrazení Otevřeno Strážní režim Zobrazení Zavřeno Strážní režim 27

28 4 4.2 Přístup a ovládání NAVIBLU NAVIBLU DISPLAY Ukončení Strážního režimu Dlouhý stisk návrat do základního menu. Dlouze Při kombinaci režimů doporučujeme samostatné tlačítko Prioritního otevřeni 28

29 4s + Otevřeno Automat Manuál Vstup Zamčeno Výstup DLOUZE KONFIGURACE - *** Částečné otevrení DIAGNOSTIKA ZMĚNA PROVOZNÍCH REŽIMŮ Nastavení + - *** Nahrání IR klíče Smazání IR klíče NAVIBLU DISPLAY Struktura ovládání NAVIBLU Správa kódů Stav vstupů CZ Historie chyb Čítač cyklů SYST. RESET SERVISNÍ MENU 4s DLOUZE Opuštění menu * Vyžaduje zadání kódu (uživatelský nebo instalační) 29

30 4 4.4 Konfigurační menu NAVIBLU DISPLAY Menu umožňuje nastavení dveří. Displej zobrazuje aktuální režim : Dlouhý stisk. Použití kódu Přístup do Konfiguračního menu : Uživatelský kód (nastaveno )* přístup k určitým menu: + IR klíč (nahrání, mazání) + Změna kódu. Bez kódu : omezený přístup nastavení ? Dlouze Zobrazení konfiguračního menu : Uložení IR klíče, dálkového ovladače Smazání IR klíče, dálkového ovladače Nastavení * * * + - Správa kódů * Uživatel si nastaví svůj osobní kód 30

31 4.4 Konfigurační menu Základní nastavení * * * + - Nastavení / / Posun na předchozí / další obr. záložku Hodnota nastavitelná šipkami nebo pootočením NAVIBLU DISPLAY DOBA OTEVŘ E NÍ - RA D A R Dlll zeo u Opuštění menu S/ Nastavená hodnota Změna hodnoty Umožňuje změnu doby otevření dveří SMALL OPENING WIDTH cmumožňuje změnu šířky otevření dveří Nastavená hodnota Změna hodnoty BZUČÁK / ZVONEK / RPM VO L B A CZ Zvuková signalizace Bzučák Zvonek Bzučák & Zvonek Různé typy signalizace lze použít při různých způsobech průchodu, viz. str. 64 RMP Volba RMP + Zvonek Bez zvuk. signalizace AUXILIARY Výstup 1 Neaktivní Výstup 1 Aktivní Lze použít jen s modulem Výstupů AUXILIARY Výstup 2 Neaktivní Výstup 2 Aktivní Lze použít jen s modulem Výstupů Dlouze Opuštění menu 31

32 4 4.4 Konfigurační menu NAVIBLU DISPLAY BZUČÁK / ZVONEK / RPM VOLBA Nastavení zvukové a vizuální signalizace při provozu dveří. VÝSTUP Nastavení Systémové funkce (1) INFORMACE Detekce Detekce RMP průchodu (2) (3) průchodu (2) výstup (1) Systémové funkce Signalizace při resetu / naprogramovaná / zamčení zámku. (2) Detekce průchodu Při průchodu oblastí bezpečnostních čidel. (3) RMP (Osoby se sníženou mobi l i t o u/ Zdravotně postižený) Vizuální a zvuková signalizace při otevírání jiným způsobem : Interkom (Modul vstupů). IR klíčenka nebo klíčový spínač. 32

33 IR klíč a dálkový ovladač S musí být aktivovány (spárovány). Jestliže je nahrán jeden nebo více zjednodušených ovladačů S, multifunkční ovladač M není funkční Nahrání IR klíčenky nebo zjednodušeného ovladače S + - *** + + Nahrání IR klíčenky 02 Přidání IR klíče nebo ovladače S Zmáčkněte Klíč 02, nebo ovladač S 02 registrován - Horní tlačítko klíčenky IR - nebo O K tlačítko dálkového ovladače S Lze nahrát 20 IR klíčenek nebo zjednodušených ovladačů S. Dlouze Opuštění menu - - Smazání IR klíčenky 00 Čeká na zadání čísla mazaného klíče N CZ nebo čekat 3 s Smazání IR klíčenky nebo zjednodušeného ovladače S *** + NAVIBLU DISPLAY Konfigurační menu Zadejte číslo mazaného klíče N Potvrďte 02 Klíč N 2 smazán Opuštění menu 33

34 4 4.4 Konfigurační menu NAVIBLU DISPLAY Nastavení kódu + - * * * * * * Nastavení kódů ? ? 5 Uživatelský kód Zadejte původní uživatelský kód Zadejte nový uživatelský kód Potvrzení a exit. Vždy proveďte změnu uživatelského kódu! 34

35 4 4.5 Servisní menu NAVIBLU DISPLAY Pro vstup do servisního menu: Dlo uze Historie chyb Počet cyklů Záznam chyb Časové pořadí chyb n (01= poslední chyba). Chyba č. (N ) Piktogram chyby Historie Číslo cyklu, ve kterém došlo k chybě Poslední chyba (01) Dlouze Nejstarší chyba (15) CZ Opuštění menu Záznam počtu cyklů otevření Záznam cyklů Cykly Počet cyklů Celkový počet cyklů Dlouze Opuštění menu Počet cyklů od vynulování Opuštění menu Dlouze Nulování podružného počítadla Opuštění menu 35

36 4 4.6 Zobrazení chyb NAVIBLU DISPLAY PIKTOGRAM CHYBA ZÁVAŽNOST OPRAVA 01 Přehřátí motoru Opravitelné Nechte vychladnout. 02 Nízké napětí baterie Indikace 03 Manuální odemknutí (odblokování) Indikace Nízká kapacita baterie Dobijte baterii nebo ji vyměnte. Vraťte man. odblok do původní pozice a změňte režim na ovládacím panelu. 04 Pokus o násílné vniknutí Indikace Změňte režim na ovladači, chyba se vymaže. 05 Chyba EEPROM Zabl o k o v á n í Vyměňte EEPROM (vypněte napájení). 06 Chyba teplotního senzoru motoru Indikace Kontaktujte servisní organizaci. 07 Přepálení pojistky na zákl. desce Zabl o k o v á n í Kontaktujte servisní organizaci RAM ROM Chyba Zabl o k o v á n í Resetujte logickou jednotku. 09 Kodér (poloha motoru) Zabl o k o v á n í 10 Motor Zabl o k o v á n í Resetujte logickou jednotku. Jestliže problém přetrvává, kontaktujte servisní organizaci. Resetujte logickou jednotku Jestliže problém přetrvává, kontaktujte servisní organizaci. 11 Přetržení řemene Zabl o k o v á n í Zkontrolujte napnutí a uchycení řemene. Resetujte logickou jednotku. 12 Překážka bránící otevření Indikace Odstraňte překážku. 36

37 4.6 Zobrazení chyb 4 PIKTOGRAM CHYBA ZÁVAŽNOST OPRAVA 13 Překážka bránící zavření Indikace Odstraňte překážku. 14 EEPROM nenalezena Zablokování Kontaktujte servisní organizaci. >8.5m15 Překročení maximální šířky Zablokování Zkontrolujte řemen, resetujte jednotku. NAVIBLU DISPLAY <60cm 16 Nedostatečná šířka Zablokování Zkontrolujte řemen, resetujte jednotku. 17 Test baterie nedokončen Indikace 19 Ztráta napájecího napětí Indikace Jen v režimu BSI. Vraťte do režimu (A-E-S) a spusťte opakovaný test. Po správné provedení testu se chyba vymaže.. Zkontrolujte napájecí napětí a pojistky. 20 Chyba software Automatický reset. 21 Odemknutí nedokončeno Indikace Opakovaná žádost na otevření vyvolá opakované odemknutí. CZ 22 Chybný motor Zablokování 24 Zamknutí nedokončeno Indikace Resetujte jednotku. Problém trvá, kontaktujte servisní organizaci. Opakovaná žádost na zavření vyvolá opakované zamknutí. 26 Bezp. clona s vnitřní kontrolou 3 Indikace Vyzkoušejte funkčnost a zapojení čidla. Problém trvá, kontaktujte servisní organizaci. 27 Přehřátí (základní deska) Opravitelné Nechte vychladnout. 31 Bezp. clona s vnitřní kontrolou 1 Indikace Vyzkoušejte funkčnost a zapojení čidla. Problém trvá, kontaktujte servisní organizaci. 32 Bezp. clona s vnitřní kontrolou 2 Indikace Vyzkoušejte funkčnost a zapojení čidla. Problém trvá, kontaktujte servisní organizaci. Bez komunikace Indikace Kontaktujte servisní organizaci. 37

38 A U X Diagnostika NAVIBLU DISPLAY Diagnostický režim umožňuje zjistit stav dveří a chybová hlášení při telefonní komunikaci servisní organizace se zákazníkem a jejich rychlé řešení. Vstup do diagnostického režimu pomocí NAVIBLU displeje Krátce stiskněte Reset tlačítko 1 pomocí Multi-funkčního dálkového ovladače M: Současně stiskněte obě vyobrazená tlačítka ovladače Současně pomocí zjednodušeného dálkového ovladače S: Dlouze stiskněte vyobrazené tlačítko ovladače 3 3 Zobraze n ííí d iii gn ostického a me n u Stejným způsobem menu opustíte. 38

39 Obchodní název: TRIDO, s.r.o Sídlo závodu: Na Brankách 3, Blansko IČ: Stát: ČR vydává PROHLÁŠENÍ O SHODĚ Podle ustanovení zákona č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, v platném znění, 2 a 3 NV č. 163/2002 Sb., ve znění NV č. 312/2005 Sb. na výrobek Automatické posuvné dveře TRIDO určený pro vstupy s požadavkem na vysokou a četnou propustnost osob, například banky, nemocnice, nákupní střediska, motely, administrativní budovy atd., na které se váže dokumentace výrobce. Tímto prohlášením potvrzuji, že uvedený výrobek splňuje technické požadavky v rozsahu požadavků podle NV č. 163/2002 Sb., konkretizované ČSN EN 12444, ČSN EN 12211, ČSN EN 12424, ČSN EN 12604, ČSN EN 12605, ČSN EN 12445, ČSN EN 12453, ČSN EN 947, ČSN EN 948, ČSN EN 949, ČSN EN 950, ČSN EN 1192, ČSN EN 13049, ČSN EN a je za podmínek uvedeného použití bezpečný. Autorizovaná osoba 204 TZÚS Praha, s.p. Prosecká 811/76a, Praha 9 1. Certifikát výrobku: č. 204/C5/2011/ Protokol o certifikaci č Stavební technické osvědčení č V Blansku dne Jaroslav Sehnal manažer kvality

40 PORTALP INTERNATIONAL Parc d'activités des Plans 7 Rue de l'arcelle FONTAINE FRANCE w w w. p o r t a l p. c o m NOT Portalp reserves the right to change the presented products and material without prior notice. Their description cannont on no account take on a contractual aspect.. Photos source : Portalp International, Fotolia.
