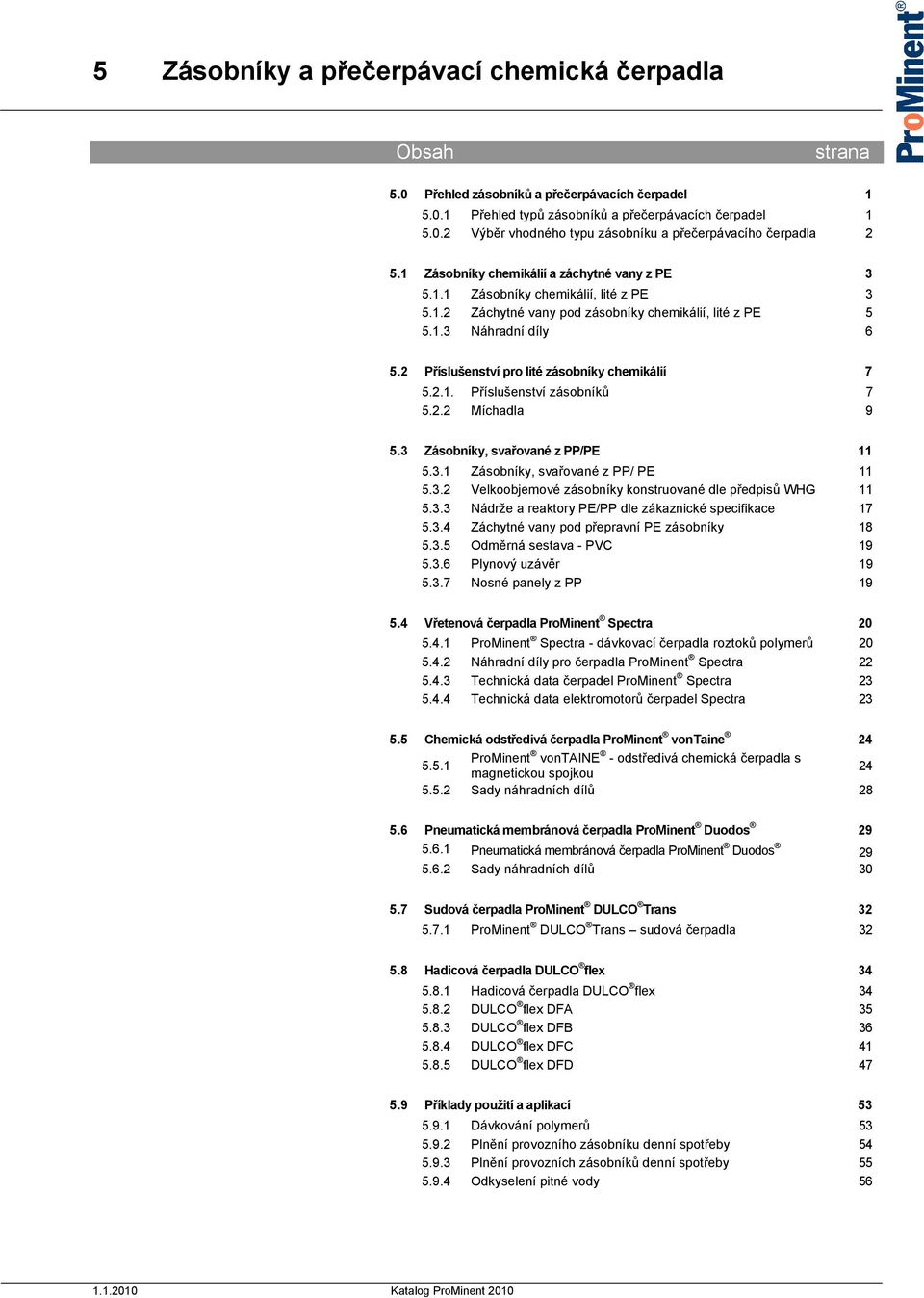

1 5 Zásobníky a přečerpávací chemická čerpadla Obsah strana 5.0 Přehled zásobníků a přečerpávacích čerpadel Přehled typů zásobníků a přečerpávacích čerpadel Výběr vhodného typu zásobníku a přečerpávacího čerpadla Zásobníky chemikálií a záchytné vany z PE Zásobníky chemikálií, lité z PE Záchytné vany pod zásobníky chemikálií, lité z PE Náhradní díly Příslušenství pro lité zásobníky chemikálií Příslušenství zásobníků Míchadla Zásobníky, svařované z PP/PE Zásobníky, svařované z PP/ PE Velkoobjemové zásobníky konstruované dle předpisů WHG Nádrže a reaktory PE/PP dle zákaznické specifikace Záchytné vany pod přepravní PE zásobníky Odměrná sestava - PVC Plynový uzávěr Nosné panely z PP Vřetenová čerpadla ProMinent Spectra ProMinent Spectra - dávkovací čerpadla roztoků polymerů Náhradní díly pro čerpadla ProMinent Spectra Technická data čerpadel ProMinent Spectra Technická data elektromotorů čerpadel Spectra Chemická odstředivá čerpadla ProMinent vontaine ProMinent vontaine - odstředivá chemická čerpadla s magnetickou spojkou Sady náhradních dílů Pneumatická membránová čerpadla ProMinent Duodos Pneumatická membránová čerpadla ProMinent Duodos Sady náhradních dílů Sudová čerpadla ProMinent DULCO Trans ProMinent DULCO Trans sudová čerpadla Hadicová čerpadla DULCO flex Hadicová čerpadla DULCO flex DULCO flex DFA DULCO flex DFB DULCO flex DFC DULCO flex DFD Příklady použití a aplikací Dávkování polymerů Plnění provozního zásobníku denní spotřeby Plnění provozních zásobníků denní spotřeby Odkyselení pitné vody Katalog ProMinent 2010

2 Katalog ProMinent

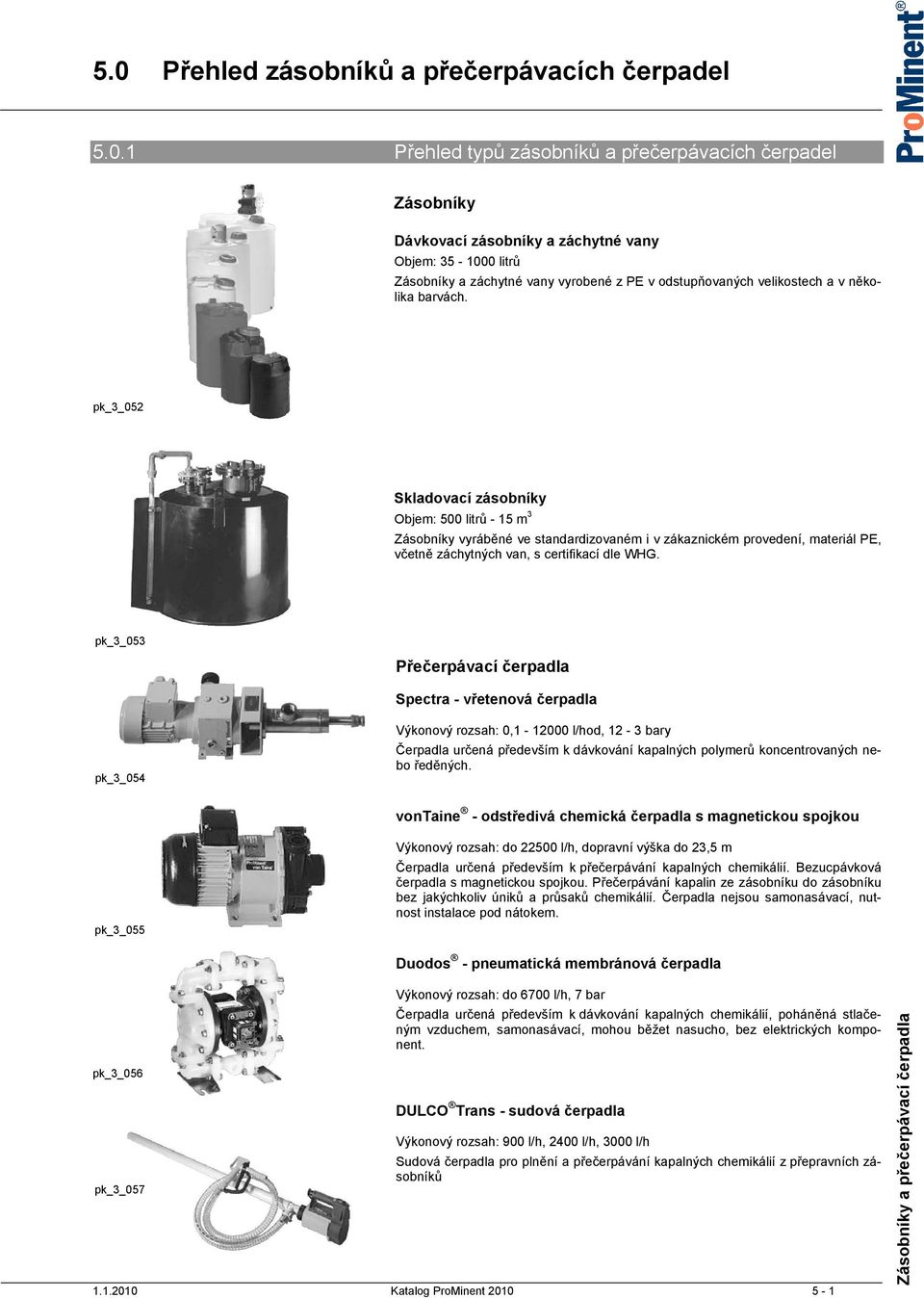

3 5.0 Přehled zásobníků a přečerpávacích čerpadel Přehled typů zásobníků a přečerpávacích čerpadel Zásobníky Dávkovací zásobníky a záchytné vany Objem: litrů Zásobníky a záchytné vany vyrobené z PE v odstupňovaných velikostech a v několika barvách. pk_3_052 Skladovací zásobníky Objem: 500 litrů - 15 m 3 Zásobníky vyráběné ve standardizovaném i v zákaznickém provedení, materiál PE, včetně záchytných van, s certifikací dle WHG. pk_3_053 Přečerpávací čerpadla Spectra - vřetenová čerpadla pk_3_054 Výkonový rozsah: 0, l/hod, 12-3 bary Čerpadla určená především k dávkování kapalných polymerů koncentrovaných nebo ředěných. vontaine - odstředivá chemická čerpadla s magnetickou spojkou pk_3_055 Výkonový rozsah: do l/h, dopravní výška do 23,5 m Čerpadla určená především k přečerpávání kapalných chemikálií. Bezucpávková čerpadla s magnetickou spojkou. Přečerpávání kapalin ze zásobníku do zásobníku bez jakýchkoliv úniků a průsaků chemikálií. Čerpadla nejsou samonasávací, nutnost instalace pod nátokem. pk_3_056 pk_3_057 Duodos - pneumatická membránová čerpadla Výkonový rozsah: do 6700 l/h, 7 bar Čerpadla určená především k dávkování kapalných chemikálií, poháněná stlačeným vzduchem, samonasávací, mohou běžet nasucho, bez elektrických komponent. DULCO Trans - sudová čerpadla Výkonový rozsah: 900 l/h, 2400 l/h, 3000 l/h Sudová čerpadla pro plnění a přečerpávání kapalných chemikálií z přepravních zásobníků Katalog ProMinent

4 5.0 Přehled zásobníků a přečerpávacích čerpadel DULCO flex hadicová peristaltická čerpadla Výkonový rozsah: l/h, 2 15 bar Hadicová čerpadla pro malá, střední a velká dopravní množství. Základními přednostmi těchto čerpadel je jednoduchý provoz a robustní provedení. P_DX_0029_C Výběr vhodného zásobníku a přečerpávacího čerpadla Zásobníky typ materiál tvar certifikace WHG pracovní objem dávkovací zásobníky PE válcový l skladovací zásobníky s certifikací WHG PE válcový x l skladovací zásobníky zákaznické provedení PE, PP válcový nebo pravoúhlý l Přečerpávací čerpadla typ čerpadla sací schopnost pohon výkonový rozsah Spectra - vřetenová objemová samonasávací elektromotor 0, l/h, 12-3 bary vontaine - odstředivá s magnetickou spojkou pod nátokem elektromotor do l/h, do 23,5 m Duodos - pneumatická membránová samonasávací stlačený vzduch do 6700 l/h, 7 bar DULCO Trans - sudová přečerpávací samonasávací elektromotor l/h Hadicová čerpadla typ čerpadla sací schopnost pohon výkonový rozsah Hadicová čerpadla DULCO flex samonasávací elektromotor l/h, 15 barů 5-2 Katalog ProMinent

5 5.1 Zásobníky a záchytné vany, lité z PE Zásobníky chemikálií, lité z PE D Zásobníky chemikálií jsou vyrobeny z UV-stabilizovaného polyetylenu a jsou opatřeny stupnicí v litrech a US galonech. Uzavírací zátka zásobníků je závitová (u velikosti 35 l je zátka bez závitu). Ve víku zásobníku jsou zalita závitová pouzdra pro snadnou a rychlou instalaci dávkovacích čerpadel ProMinent, je zde předlita příruba se zatavenými závitovými pouzdry pro instalaci ručního míchadla nebo elektromíchadla. Všechny zásobníky jsou robustně konstruovány, mají předlité logo ProMinent a 3 vnější fixační plošky v dolní části. Bílé průsvitné zásobníky z PE H pk_3_001_1 užitečný objem (litrů) výška H Ø D závitová pouzdra ve víku pro čerpadla váha (kg) objednací číslo bez závitových pouzder 3, Beta, gamma/l, D_4a alpha, Beta, gamma/l, D_4a Beta, gamma/l, D_4a 9, alpha, Beta, gamma/l, D_4a, Sigma/ 1/2/3 2x Beta, 2x gamma/l 2x D_4a, 2x Sigma/ 1 2x Beta, 2x gamma/l 2x D_4a, 2x Sigma/ 1/2/3 17, , Bílé průsvitné zásobníky z PE s provedenou přípravou pro instalaci ručního nebo elektrického míchadla užitečný objem (litrů) Katalog ProMinent objednací číslo příprava pro: 60 ruční míchadlo elektromíchadlo ruční míchadlo elektromíchadlo ruční míchadlo elektromíchadlo ruční míchadlo elektromíchadlo ruční míchadlo elektromíchadlo ruční míchadlo elektromíchadlo Zásobníky l mají předlitou výpusť se závitem R ¾, která je normálně zaslepená a může být uživatelem v případě potřeby provrtána na otvor Ø10 mm. Otvor je možno uzavírat PE zátkou R ¾ s těsněním (obj. číslo ) Na požádání jsou dodávány i zásobníky bez loga ProMinent

6 5.1 Zásobníky a záchytné vany, lité z PE Zásobníky chemikálií jsou vyrobeny z UV-stabilizovaného polyetylenu a jsou opatřeny stupnicí v litrech a US galonech. Uzavírací zátka zásobníků je závitová (u velikosti 35 l je zátka bez závitu). Ve víku zásobníku jsou zalita závitová pouzdra pro snadnou a rychlou instalaci dávkovacích čerpadel ProMinent, je zde předlita příruba se zatavenými závitovými pouzdry pro instalaci ručního míchadla nebo elektromíchadla. Všechny zásobníky jsou robustně konstruovány, mají předlité logo ProMinent a 3 vnější fixační plošky v dolní části. Černé zásobníky z PE jsou určeny pro světlocitlivé chemikálie užitečný objem (litrů) objednací číslo Modré zásobníky z PE pk_3_001_1 užitečný objem (litrů) objednací číslo Žluté zásobníky z PE užitečný objem (litrů) objednací číslo Červené zásobníky z PE užitečný objem (litrů) 5-4 Katalog ProMinent objednací číslo Na požádání jsou dodávány i zásobníky bez loga ProMinent

7 5.1 Zásobníky a záchytné vany, lité z PE Záchytné vany pod zásobníky chemikálií, lité z PE Záchytné vany jsou vyrobeny z UV-stabilizovaného polyetylenu, mají předlité logo ProMinent a jsou opatřeny dvěmi vnějšími fixačními ploškami v dolní části. H pk_3_019 D2 D1 Bílé průsvitné záchytné nádoby z PE užitečný objem (litrů) materiál Ø D2 Ø D1 výška H objednací číslo 35 PE PE PE PE PE PE Černé záchytné nádoby z PE užitečný objem (litrů) materiál Ø D2 Ø D1 výška H objednací číslo 35 PE PE PE PE PE PE pk_3_002 Modré záchytné nádoby z PE užitečný objem (litrů) materiál Ø D2 Ø D1 výška H objednací číslo 35 PE PE PE PE PE PE Žluté záchytné nádoby z PE užitečný objem (litrů) materiál Ø D2 Ø D1 výška H objednací číslo 35 PE PE PE PE PE PE Katalog ProMinent

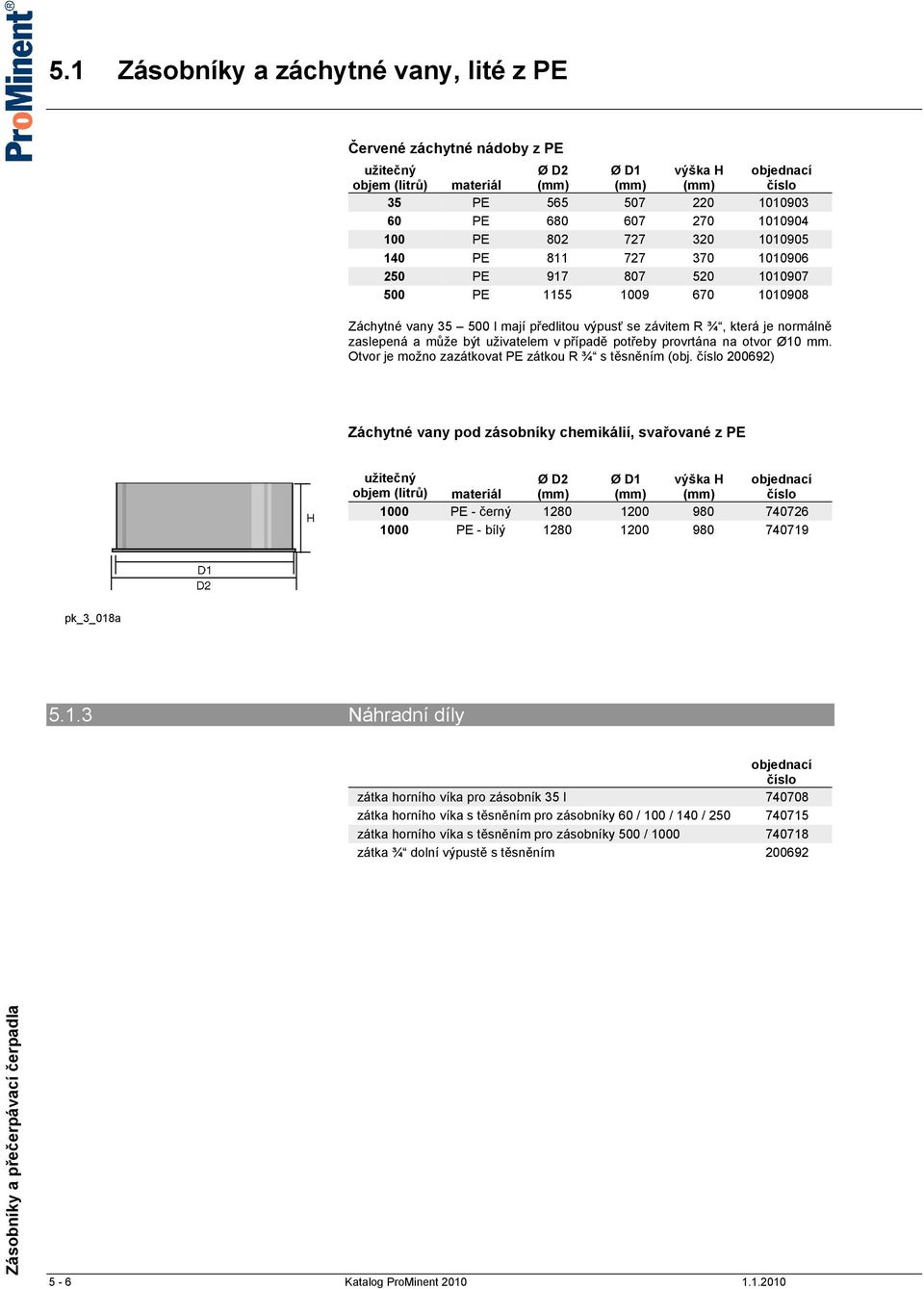

8 5.1 Zásobníky a záchytné vany, lité z PE Červené záchytné nádoby z PE užitečný objem (litrů) materiál Ø D2 Ø D1 výška H objednací číslo 35 PE PE PE PE PE PE Záchytné vany l mají předlitou výpusť se závitem R ¾, která je normálně zaslepená a může být uživatelem v případě potřeby provrtána na otvor Ø10 mm. Otvor je možno zazátkovat PE zátkou R ¾ s těsněním (obj. číslo ) Záchytné vany pod zásobníky chemikálií, svařované z PE užitečný objem (litrů) materiál Ø D2 Ø D1 výška H objednací číslo 1000 PE - černý PE - bílý pk_3_018a Náhradní díly objednací číslo zátka horního víka pro zásobník 35 l zátka horního víka s těsněním pro zásobníky 60 / 100 / 140 / zátka horního víka s těsněním pro zásobníky 500 / zátka ¾ dolní výpustě s těsněním Katalog ProMinent

9 5.2 Příslušenství pro lité zásobníky chemikálií Příslušenství zásobníků Instalační desky pro dávkovací čerpadla Instalační desky z polypropylenu (PP) jsou určeny pro přímou instalaci dávkovacích čerpadel na horní víko zásobníku chemikálie. Součástí dodávky jsou i fixační šrouby. pk_3_003 název objednací číslo instalační deska pro Sigma/ 1/2/ instalační deska pro alpha instalační deska pro Sigma/ 1, Extronic instalační deska pro Extronic instalační deska pro Beta, gamma/l, D_4a instalační deska pro 3x gamma/l, 3x Beta instalační deska pro 2x gamma/l, 2x Beta Následující tabulka usnadňuje výběr odpovídající instalační desky: dávkovací zásobník dávkovací čerpadlo 35 l 60 l 100 l 140 l 250 l 500 l 1000 l alpha x x Beta x x x x 2x 2x gamma/l x x x x 2x 2x D_4a x x x x 2x 2x Extronic Sigma/ x 2x 2x Sigma/ x x Sigma/ x x 2x gamma/l nebo 2x Beta x x x gamma/l nebo 3x Beta x x x = čerpadlo se instaluje přímo na zásobník 2x = 2 čerpadla se instalují přímo na zásobník (pouze pro 500 a 1000 l) - = čerpadlo nelze na zásobník instalovat Závitová přípojka s PE zátkou objednací číslo pro volitelné připojení R ¾ pro zásobníky l dtto R ½ pk_3_004 Vypouštěcí ventil, PP pk_3_005 pro instalaci do stěny zásobníku pomocí závitové přípojky ¾, s hadicovou koncovkou d20, Ø 20 mm Vypouštěcí ventil, PVC pro instalaci do stěny zásobníku pomocí závitové přípojky ¾, s hadicovou koncovkou d16, Ø 16 mm objednací číslo Katalog ProMinent objednací číslo

10 5.2 Příslušenství pro lité zásobníky chemikálií Zámek zátky horního víka objednací číslo zámek s klíčem pro uzamčení zátky pk_3_006 Závitové připojení se sítkem a ventilem, materiál PP laboratorní kulový ventil s hadicovou koncovkou pro připojení sání dávkovacího čerpadla objednací číslo PP pro hadičku 6 x 4 mm PP pro hadičku 8 x 5 mm PP pro hadičku 10 x 4 mm PP pro hadičku 12 x 9 mm PP pro hadičku 12 x 6 mm Závitové připojení se sítkem a ventilem, materiál PVC laboratorní kulový ventil s hadicovou koncovkou pro připojení sání dávkovacího čerpadla objednací číslo PVC pro hadičku 6 x 4 mm PVC pro hadičku 8 x 5 mm PVC pro hadičku 10 x 4 mm PVC pro hadičku 12 x 9 mm PVC pro hadičku 12 x 6 mm Kalibrační sestava, materiál PVC pro kontrolu dávkovaného množství chemikálie, pro indikaci úrovně hladiny v zásobníku, s trubicí se stupnicí po 1 ml, s vícecestným uzavíracím ventilem a instalačním příslušenstvím (při objednání je třeba udal velikost zásobníku a rozměr hadičky sání) sací hadička Ø mm objem zásobníku objednací číslo 6 35, , , pk_1_ Katalog ProMinent

11 5.2 Příslušenství pro lité zásobníky chemikálií Míchadla Ruční mixery, materiál PP kompletně sestavena A Ø objednací číslo pro zásobníky 35 l a 60 l 515 mm 90 mm pro zásobníky 100 l a 140 l 715 mm 90 mm pro zásobníky 250 l a 500 l 1040 mm 130 mm pk_3_009 Ruční míchadla, materiál PP kompletně sestavena, s klikou A B objednací číslo pro zásobníky 60 l 670 mm 465 mm pro zásobníky 100 l 855 mm 650 mm pro zásobníky 140 l 965 mm 765 mm pro zásobníky 250 a 500 l 1175 mm 965 mm pro zásobníky 1000 l 1240 mm 1040 mm pk_3_007 pk_3_010_1 Časový spínač s digitálními hodinami provedení v plastové skříňce, pro spínání chodu míchadla a dávkovacího čerpadla, 230 V, 50 Hz, max. 6 A, IP 65, denní a týdenní programovací cyklus, minimální doba sepnutí 1 minuta, s napájecí šňůrou 2m, eurovidlice. Elektromíchadla musí být chráněna vlastním jističem. objednací číslo Katalog ProMinent

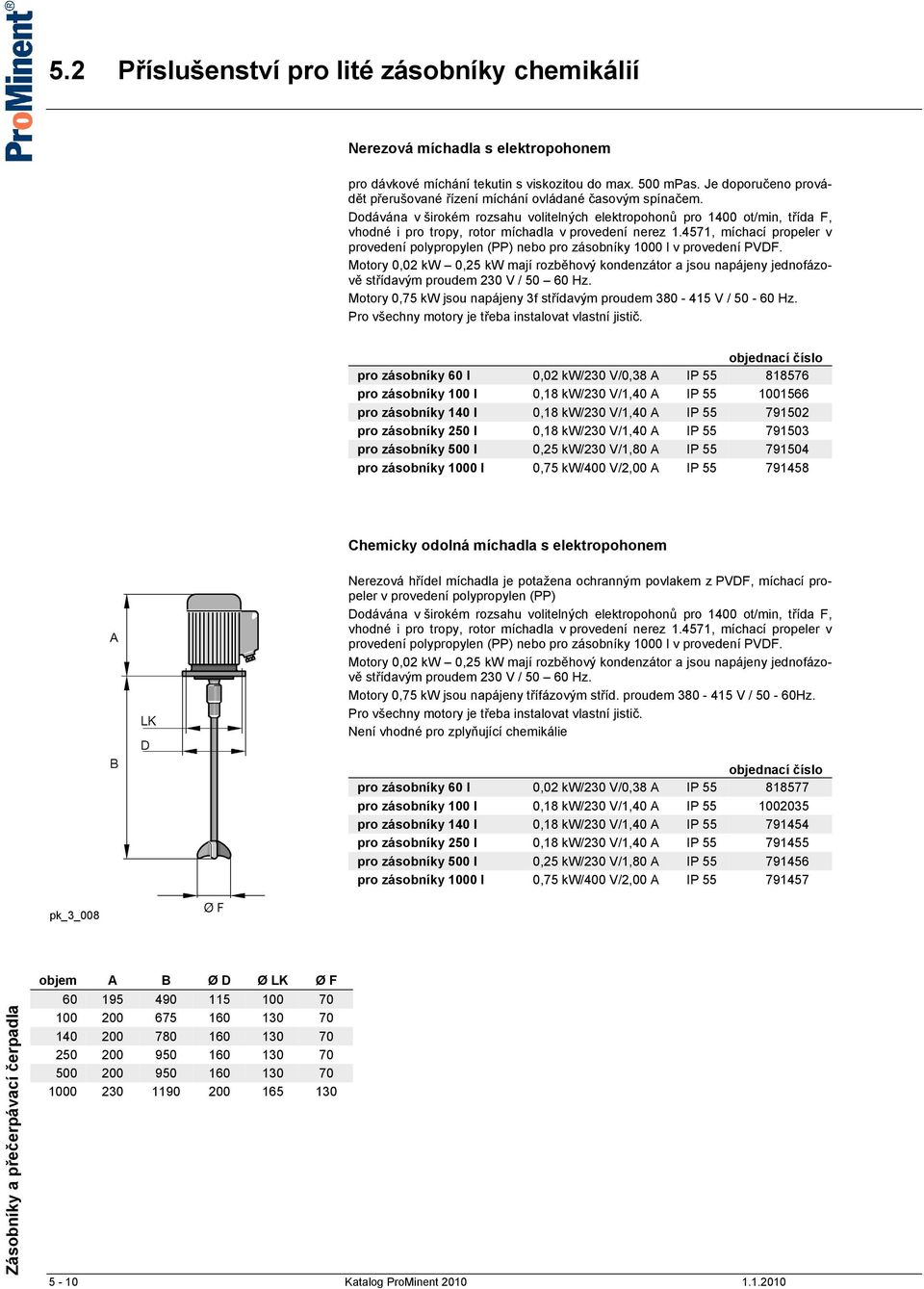

12 5.2 Příslušenství pro lité zásobníky chemikálií Nerezová míchadla s elektropohonem pro dávkové míchání tekutin s viskozitou do max. 500 mpas. Je doporučeno provádět přerušované řízení míchání ovládané časovým spínačem. Dodávána v širokém rozsahu volitelných elektropohonů pro 1400 ot/min, třída F, vhodné i pro tropy, rotor míchadla v provedení nerez , míchací propeler v provedení polypropylen (PP) nebo pro zásobníky 1000 l v provedení PVDF. Motory 0,02 kw 0,25 kw mají rozběhový kondenzátor a jsou napájeny jednofázově střídavým proudem 230 V / Hz. Motory 0,75 kw jsou napájeny 3f střídavým proudem V / Hz. Pro všechny motory je třeba instalovat vlastní jistič. objednací číslo pro zásobníky 60 l 0,02 kw/230 V/0,38 A IP pro zásobníky 100 l 0,18 kw/230 V/1,40 A IP pro zásobníky 140 l 0,18 kw/230 V/1,40 A IP pro zásobníky 250 l 0,18 kw/230 V/1,40 A IP pro zásobníky 500 l 0,25 kw/230 V/1,80 A IP pro zásobníky 1000 l 0,75 kw/400 V/2,00 A IP Chemicky odolná míchadla s elektropohonem Nerezová hřídel míchadla je potažena ochranným povlakem z PVDF, míchací propeler v provedení polypropylen (PP) Dodávána v širokém rozsahu volitelných elektropohonů pro 1400 ot/min, třída F, vhodné i pro tropy, rotor míchadla v provedení nerez , míchací propeler v provedení polypropylen (PP) nebo pro zásobníky 1000 l v provedení PVDF. Motory 0,02 kw 0,25 kw mají rozběhový kondenzátor a jsou napájeny jednofázově střídavým proudem 230 V / Hz. Motory 0,75 kw jsou napájeny třífázovým stříd. proudem V / 50-60Hz. Pro všechny motory je třeba instalovat vlastní jistič. Není vhodné pro zplyňující chemikálie objednací číslo pro zásobníky 60 l 0,02 kw/230 V/0,38 A IP pro zásobníky 100 l 0,18 kw/230 V/1,40 A IP pro zásobníky 140 l 0,18 kw/230 V/1,40 A IP pro zásobníky 250 l 0,18 kw/230 V/1,40 A IP pro zásobníky 500 l 0,25 kw/230 V/1,80 A IP pro zásobníky 1000 l 0,75 kw/400 V/2,00 A IP pk_3_008 objem A B Ø D Ø LK Ø F Katalog ProMinent

13 5.3 Zásobníky, svařované z PP / PE Zásobníky, svařované z PE/PP a jejich příslušenství Celoplastové zásobníky jsou v dnešních technologických procesech nenahraditelné. To je jeden z důvodů proč jsme rozšířili náš výrobní program o svařované velkoobjemové zásobníky a konstrukce z termoplastů jako je polyetylen (PE) a polypropylen (PP). Tyto materiály vykazují mimořádně dobrou odolnost vůči chemickému působení pro široké spektrum chemikálií. Jejich zpracování je velmi flexibilní, takže jsou ideální pro četné použití a aplikací. čištění odpadních vod galvanotechnika skladování tekutých chemikálií včetně těch, které nesmí přijít do styku s vodou čištění vzduchu za technologickými procesy malospotřebitelské užití výroba pitné vody plavecké bazény Velkoobjemové zásobníky konstruované dle WHG Skladování tekutých chemikálií, které nesmí přijít do kontaktu s vodou (z ekologických důvodů) předepisuje velmi striktní požadavky na konstrukci a na kvalitu výroby skladovacích zásobníků. Jsme výrobci a dodavatelé zásobníků jejichž konstrukce a výroba odpovídá požadavkům německých předpisů WHG 19 I a které jsou určeny pro vnitřní i pro venkovní instalace. Zásobníky jsou certifikovány pro Českou republiky a mají platné stavebně technické osvědčení (TÜV) potvrzující jejich kompatibilitu s nařízením vlády č. 163/2003 Sb. Zásobníky jsou dodávány kompletně vybavené monitorovacími prvky, plnícím zařízením, vyhříváním, armaturami a hrdly, vyráběné v objemech do 12 m 3 jako standard, v objemech do 25 m 3 na objednávku. Velkoobjemové zásobní nádrže z PE-HD pk_3_014 nesou označení Z dle předpisů WHG 19 (Water Resource Management Law) konstrukce a výroba ve shodě s předpisy DIBT (německý institut pro stavební technologie) určeny pro beztlaký provoz do teploty 30 C materiál PE-HD pro vnitřní i venkovní instalace pro chemikálie uváděné v seznamech DIRT užitečný objem - plnící hladina 95% (litrů) vnitřní průměr vnější průměr výška válcovité části celková výška Katalog ProMinent prázdná hmotnost (kg) přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl. 700 Zásobníky jiných velikostí na vyžádání

14 5.3 Zásobníky, svařované z PP / PE Záchytné vany z PE-HD užitečný objem - plnící hladina 95% (litrů) vnitřní průměr vnější průměr výška válcovité části celková výška prázdná hmotnost (kg) přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl. 450 Záchytné nádrže jiných velikostí na vyžádání 5-12 Katalog ProMinent

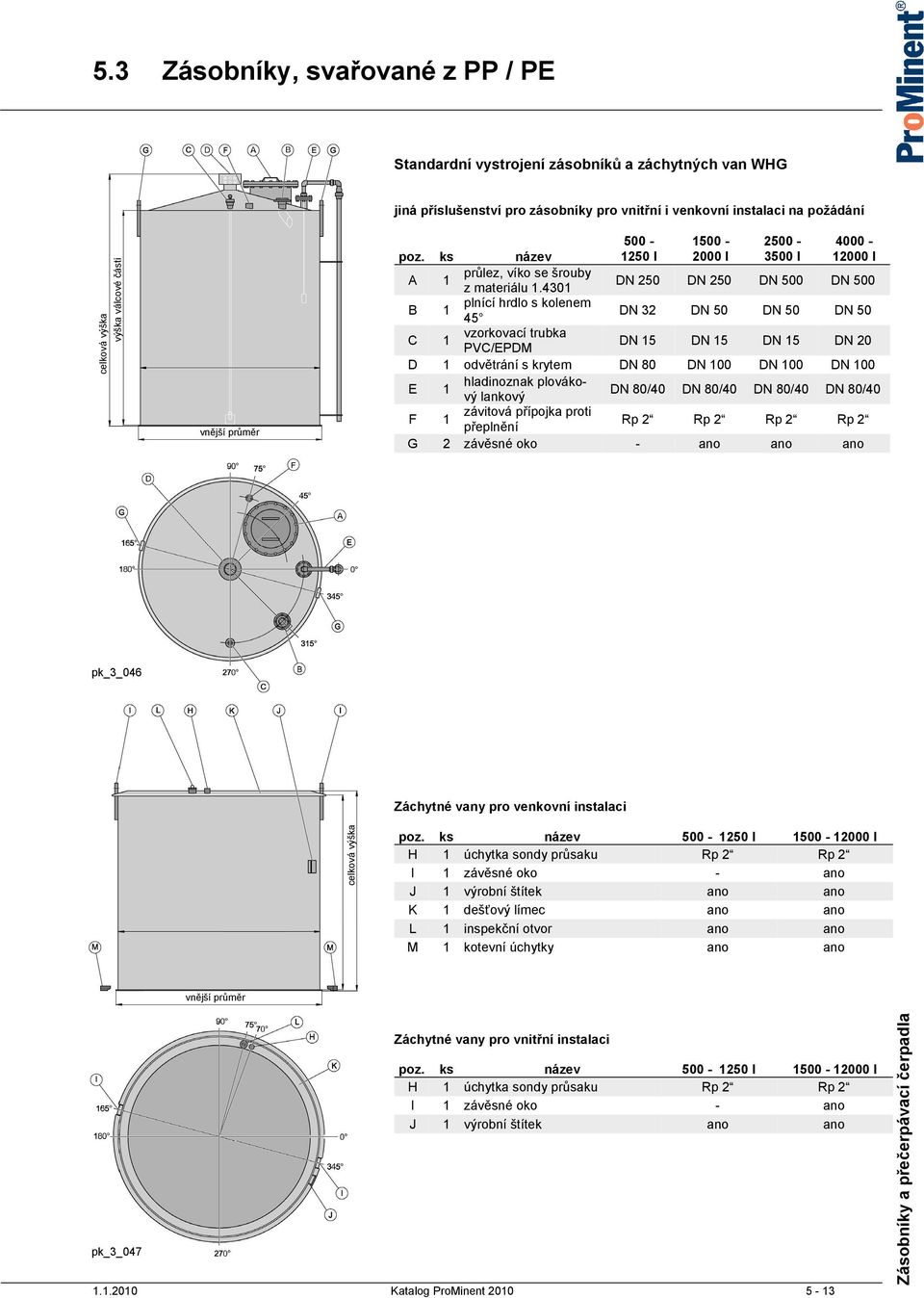

15 5.3 Zásobníky, svařované z PP / PE Standardní vystrojení zásobníků a záchytných van WHG jiná příslušenství pro zásobníky pro vnitřní i venkovní instalaci na požádání celková výška výška válcové části vnější průměr poz. ks název l l l l A 1 průlez, víko se šrouby z materiálu DN 250 DN 250 DN 500 DN 500 B 1 plnící hrdlo s kolenem 45 DN 32 DN 50 DN 50 DN 50 C 1 vzorkovací trubka PVC/EPDM DN 15 DN 15 DN 15 DN 20 D 1 odvětrání s krytem DN 80 DN 100 DN 100 DN 100 E 1 hladinoznak plovákový lankový DN 80/40 DN 80/40 DN 80/40 DN 80/40 F 1 závitová přípojka proti přeplnění Rp 2 Rp 2 Rp 2 Rp 2 G 2 závěsné oko - ano ano ano pk_3_046 Záchytné vany pro venkovní instalaci výška válcové části celková výška poz. ks název l l H 1 úchytka sondy průsaku Rp 2 Rp 2 I 1 závěsné oko - ano J 1 výrobní štítek ano ano K 1 dešťový límec ano ano L 1 inspekční otvor ano ano M 1 kotevní úchytky ano ano vnější průměr pk_3_047 Záchytné vany pro vnitřní instalaci poz. ks název l l H 1 úchytka sondy průsaku Rp 2 Rp 2 I 1 závěsné oko - ano J 1 výrobní štítek ano ano Katalog ProMinent

16 5.3 Zásobníky, svařované z PP / PE Příslušenství velkoobjemových zásobníků konstruovaných dle předpisů WHG 19 a VAwS Ochrana proti přeplnění s osvědčením hladinový snímač T200 s plovákem a spínáním maximální hladiny, bez vysílače (viz níže) objednací číslo hladinový snímač pk_3_037 Sonda průsaku s osvědčením sonda indikace průsaku T200 s plovákem a spínáním maximální hladiny, bez vysílače (viz níže), délka 3000 mm objednací číslo sonda indikace průsaku pk_3_038 Vysílač s osvědčením vysílač pro instalaci do rozvaděče, pro zpracování signálu od průsaku a přeplní objednací číslo vysílač pk_3_040 Zařízení pro signalizaci alarmu zařízení pro připojení sond průsaku a přeplnění, obsahuje houkačku a dva vysílače pk_3_ Katalog ProMinent

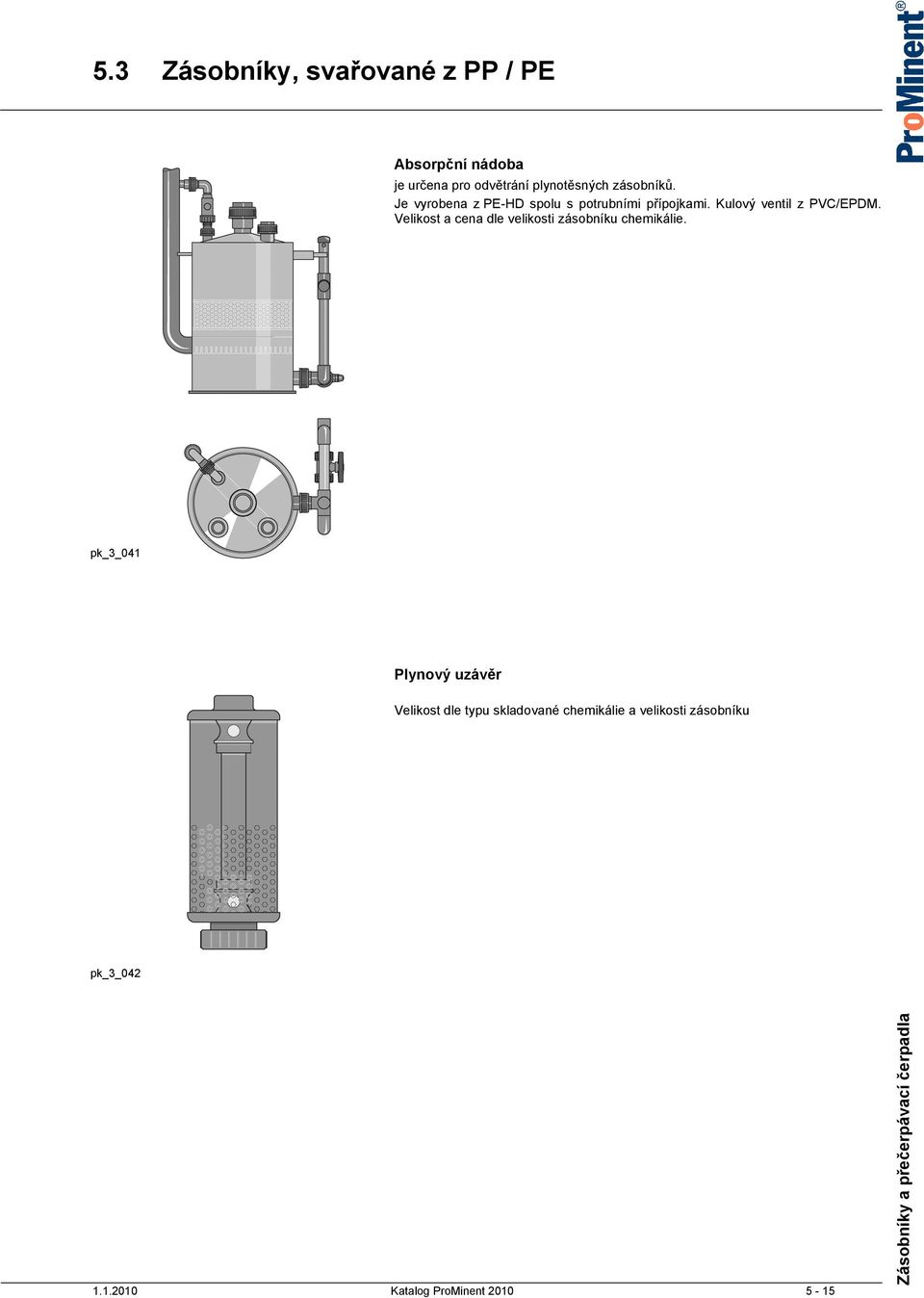

17 5.3 Zásobníky, svařované z PP / PE Absorpční nádoba je určena pro odvětrání plynotěsných zásobníků. Je vyrobena z PE-HD spolu s potrubními přípojkami. Kulový ventil z PVC/EPDM. Velikost a cena dle velikosti zásobníku chemikálie. pk_3_041 Plynový uzávěr Velikost dle typu skladované chemikálie a velikosti zásobníku pk_3_ Katalog ProMinent

18 5.3 Zásobníky, svařované z PP / PE Další příslušenství velkoobjemových zásobníků Plnící kabinet Je určen pro samostatnou nástěnnou instalaci mimo zásobník. Materiál:- PE - HD. Rozměry: přibližně 420 x 420 x 1000 mm Kompletní dodávka včetně kulového ventilu DN 50 (PVC/EPDM), závitové přípojky DN 50 a úkapové vany s kohoutem DN 25 Závitová přípojka Rp2, PVC/EPDM Další vestavba jako jsou hadicové rychlospojky, automaticky ovládavé ventily, vyhřívání a podobně je možno provést na objednávku. pk_3_043 Bistabilní kontaktní spínač pro upevnění na tubus hladinového lankového plovákového hladinoznaku objednací číslo bistabilní kontaktní spínač pk_3_044 Vyhřívací rošt zásobníku Je určen pro vyhřívání obsahu nádrže jako rozšíření příslušenství tam, kde je zásobník vybaven i tepelnou izolací. Rošt má integrované sledování teploty a minimální hladiny proti chodu nasucho. Rozměry a provedení dle typu chemikálie a objemu zásobníku. pk_3_ Katalog ProMinent

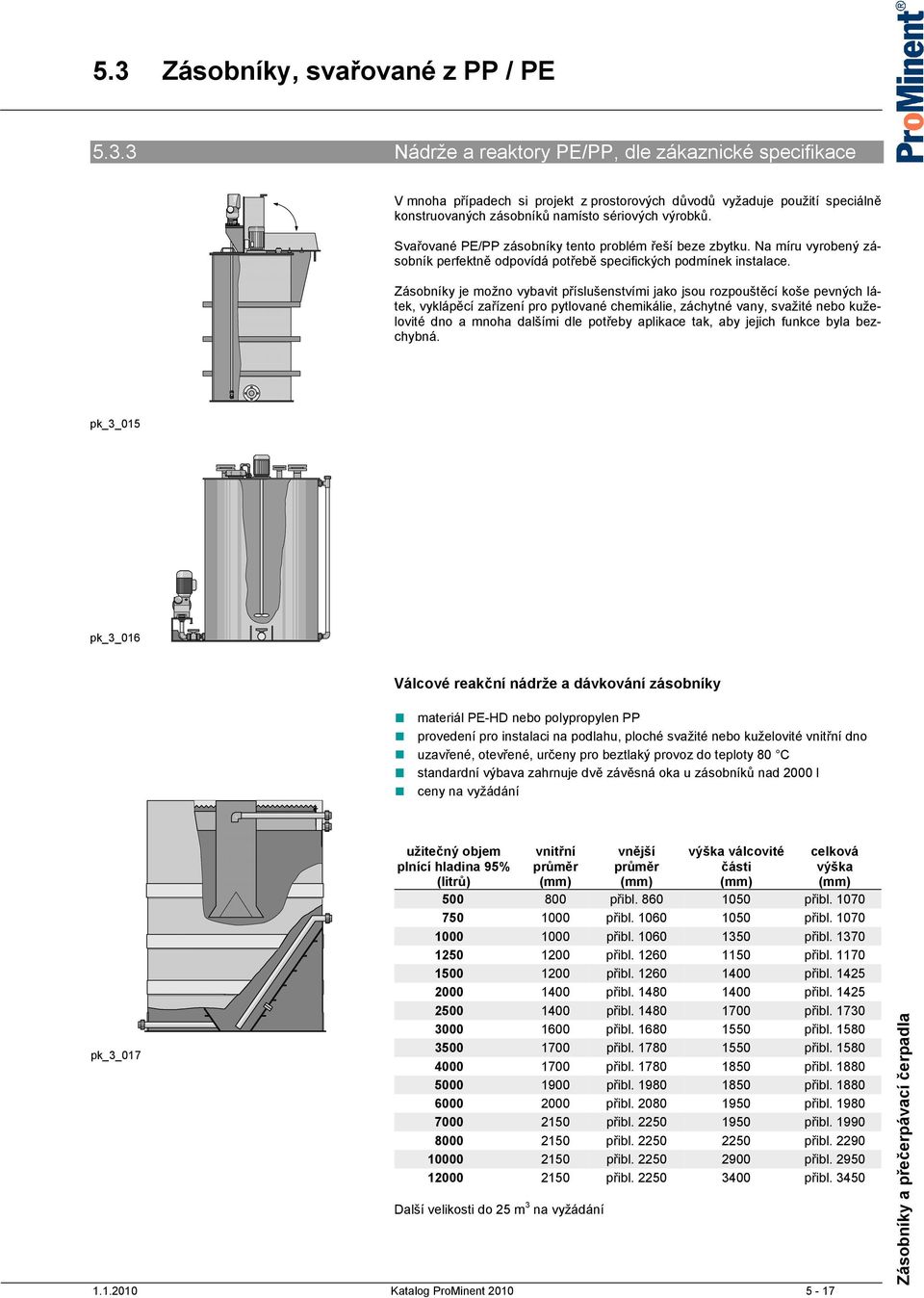

19 5.3 Zásobníky, svařované z PP / PE Nádrže a reaktory PE/PP, dle zákaznické specifikace V mnoha případech si projekt z prostorových důvodů vyžaduje použití speciálně konstruovaných zásobníků namísto sériových výrobků. Svařované PE/PP zásobníky tento problém řeší beze zbytku. Na míru vyrobený zásobník perfektně odpovídá potřebě specifických podmínek instalace. Zásobníky je možno vybavit příslušenstvími jako jsou rozpouštěcí koše pevných látek, vyklápěcí zařízení pro pytlované chemikálie, záchytné vany, svažité nebo kuželovité dno a mnoha dalšími dle potřeby aplikace tak, aby jejich funkce byla bezchybná. pk_3_015 pk_3_016 Válcové reakční nádrže a dávkování zásobníky materiál PE-HD nebo polypropylen PP provedení pro instalaci na podlahu, ploché svažité nebo kuželovité vnitřní dno uzavřené, otevřené, určeny pro beztlaký provoz do teploty 80 C standardní výbava zahrnuje dvě závěsná oka u zásobníků nad 2000 l ceny na vyžádání pk_3_017 užitečný objem plnící hladina 95% (litrů) vnitřní průměr vnější průměr výška válcovité části Katalog ProMinent celková výška přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl přibl Další velikosti do 25 m 3 na vyžádání

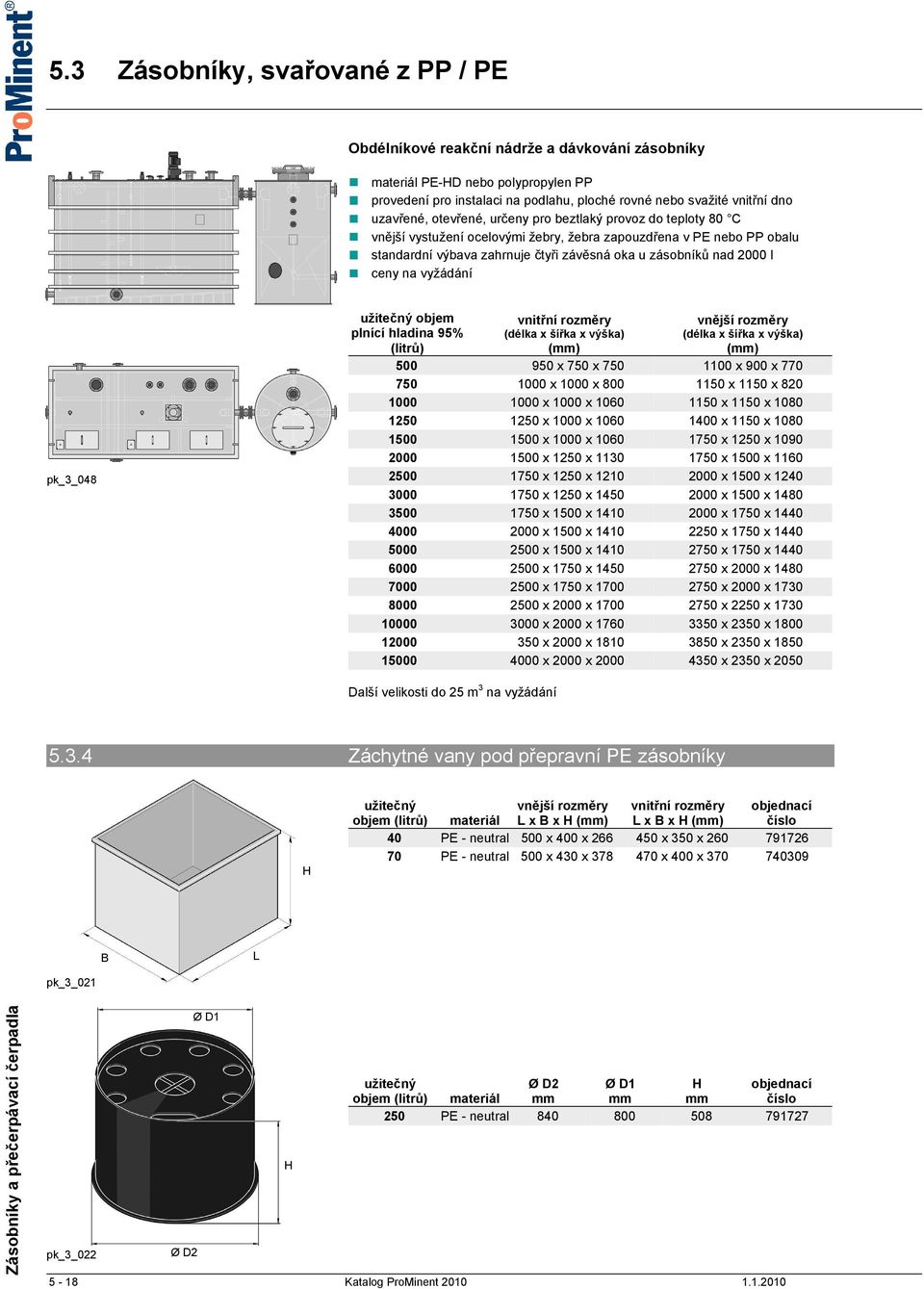

20 5.3 Zásobníky, svařované z PP / PE Obdélníkové reakční nádrže a dávkování zásobníky materiál PE-HD nebo polypropylen PP provedení pro instalaci na podlahu, ploché rovné nebo svažité vnitřní dno uzavřené, otevřené, určeny pro beztlaký provoz do teploty 80 C vnější vystužení ocelovými žebry, žebra zapouzdřena v PE nebo PP obalu standardní výbava zahrnuje čtyři závěsná oka u zásobníků nad 2000 l ceny na vyžádání pk_3_048 užitečný objem plnící hladina 95% (litrů) vnitřní rozměry (délka x šířka x výška) vnější rozměry (délka x šířka x výška) x 750 x x 900 x x 1000 x x 1150 x x 1000 x x 1150 x x 1000 x x 1150 x x 1000 x x 1250 x x 1250 x x 1500 x x 1250 x x 1500 x x 1250 x x 1500 x x 1500 x x 1750 x x 1500 x x 1750 x x 1500 x x 1750 x x 1750 x x 2000 x x 1750 x x 2000 x x 2000 x x 2250 x x 2000 x x 2350 x x 2000 x x 2350 x x 2000 x x 2350 x 2050 Další velikosti do 25 m 3 na vyžádání Záchytné vany pod přepravní PE zásobníky H užitečný objem (litrů) materiál vnější rozměry L x B x H vnitřní rozměry L x B x H objednací číslo 40 PE - neutral 500 x 400 x x 350 x PE - neutral 500 x 430 x x 400 x B L pk_3_021 pk_3_022 Ø D2 Ø D1 H užitečný Ø D2 Ø D1 H objednací objem (litrů) materiál mm mm mm číslo 250 PE - neutral Katalog ProMinent

21 5.3 Zásobníky, svařované z PP / PE Odměrná sestava - PVC Pro přípravu provozních roztoků chemikálií z koncentrátů, např. hydrazin, čpavek, louh sodný, a podobně. Odměrná sestava je konstruována tak, že ji lze instalovat na našich zásobnících 140 / 250 / 500 litrů odvětrání koncentrát ředící voda filtr s aktivním uhlím odvětrání zásobníku odměrná nádoba odměrná sestava objednací číslo s odměrnou nádobou 2 l, příruba pro zásobník 140 l pro jednorázové kontejnery koncentrátů s odměrnou nádobou 5 l, příruba pro zásobník 250 / 500 l pro jednorázové kontejnery koncentrátů s odměrnou nádobou 2 l, příruba pro zásobník 140 l pro vratné kontejnery koncentrátů s odměrnou nádobou 5 l, příruba pro zásobník 250 / 500 l pro vratné kontejnery koncentrátů filtr s náplní aktivního uhlí včetně uchycení pk_3_ Plynový uzávěr Kompaktní plynový uzávěr se závitovým uchycením na zásobník chemikálie. Náplň uzávěru je tvořena absorpční látkou Cosa D a je ideální pro eliminaci par HCl, kyseliny mravenčí, kyseliny fosforečné a dalších podobných chemikálií. plynový uzávěr SDA-90 objem 0,5 litru 1300 l/hod odvětrávaného plynu, DN 25 SDA-160 objem 7 litrů 9500 l/hod odvětrávaného plynu, DN 65 objednací číslo pk_3_ Nosné panely z PP Nosný panel se záchytnou vanou, pro instalaci dávkovacích čerpadel a jejich příslušenství. pk_3_025 H T B nosný panel objednací číslo 1200 x 800 x 300 (H x B x T) x 800 x 400 (H x B x T) Katalog ProMinent

22 5.4 Vřetenová čerpadla ProMinent Spectra ProMinent Spectra - čerpadla pro roztoky polymerů Vřetenová čerpadla ProMinent Spectra jsou určena pro dávkování viskozních polymerních roztoků. Požadavky na údržbu čerpadla jsou minimální díky mechanické ucpávce a díky jejich materiálovému provedení - stator z materiálu FPM, rotor v provedení nerez (Cr-Ni-Mn ). Toto provedení umožňuje použití čerpadel Spectra i pro čerpání polymerních roztoků na bázi olejů. Čerpadla Spectra jsou dodávána v následujících konstrukčních provedeních: s převodovkou s manuálním nastavením otáček s motorem pro otáčkovou regulaci s nucenou ventilací Spectra s převodovkou a s ručním nastavením otáček pk_3_032 čerpadla bez základové desky výkon při tlaku 3 bary (l/h) maximální protitlak (bar) typ čerpadla motor (kw) objednací číslo Spectra 12/2 H 0,6-2,2 12 0, Spectra 12/13 H 2,4-13,2 12 0, Spectra 12/30 H 6,5-30,0 12 0, Spectra 12/105 H , Spectra 6/300 H , Spectra 6/600 H , Spectra 5/1400 H , Spectra 3/3000 H , Spectra 3/6000 H , Spectra 3/12000 H , čerpadla se základovou deskou výkon při tlaku 3 bary (l/h) maximální protitlak (bar) typ čerpadla motor (kw) objednací číslo Spectra 12/2 HB 0,6-2,2 12 0, Spectra 12/13 HB 2,4-13,2 12 0, Spectra 12/30 HB 6,5-30,0 12 0, Spectra 12/105 HB , Spectra 6/300 HB , Spectra 6/600 HB , Spectra 5/1400 HB , Spectra 3/3000 HB , Spectra 3/6000 HB , Spectra 3/12000 HB , Katalog ProMinent

23 5.4 Vřetenová čerpadla ProMinent Spectra Spectra s motorem pro otáčkovou regulaci s nucenou ventilací čerpadla bez základové desky výkon při tlaku 3 bary (l/h) maximální protitlak (bar) typ čerpadla motor (kw) objednací číslo Spectra 12/2 F 0,1-2,4 12 0, Spectra 12/13 F 0,6-13,2 12 0, Spectra 12/33 F 2,4-33,0 12 0, Spectra 12/100 F , Spectra 6/300 F , Spectra 6/650 F , Spectra 5/1400 F , Spectra 3/3000 F , Spectra 3/6500 F , Spectra 3/12000 F , čerpadla se základovou desky výkon při tlaku 3 bary (l/h) maximální protitlak (bar) typ čerpadla motor (kw) objednací číslo Spectra 12/2 FB 0,1-2,4 12 0, Spectra 12/13 FB 0,6-13,2 12 0, Spectra 12/33 FB 2,4-33,0 12 0, Spectra 12/100 FB , Spectra 6/300 FB , Spectra 6/650 FB , Spectra 5/1400 FB , Spectra 3/3000 FB , Spectra 3/6500 FB , Spectra 3/12000 FB , Frekvenční měnič není součástí standardní dodávky čerpadla. Je nutno jej objednat samostatně Katalog ProMinent

24 5.4 Vřetenová čerpadla ProMinent Spectra Frekvenční měniče pro čerpadla Spectra typů F: typ / popis objednací číslo frekvenční měnič SK550/1 FCT, 0,55 kw, 1f, 230 V stříd. kompletní včetně ovládacího panelu, pro čerpadla do 0,37 kw frekvenční měnič SK750/1 FCT, 0,75 kw, 1f, 230 V stříd. kompletní včetně ovládacího panelu, pro čerpadla do 0,55 kw frekvenční měnič SK1100/1 FCT, 1,1 kw, 1f, 230 V stříd. kompletní včetně ovládacího panelu, pro čerpadla do 0,75 kw frekvenční měnič SK1500/1 FCT, 1,5 kw, 1f, 230 V stříd. kompletní včetně ovládacího panelu, pro čerpadla do 1,1 kw frekvenční měnič SK2200/1 FCT, 2,2 kw, 3f, 400 V stříd. kompletní včetně ovládacího panelu, pro čerpadla do 2,2 kw Náhradní díly pro čerpadla ProMinent Spectra objednací název číslo stator (pryž - FPM) pro Spectra 12/ stator (pryž - FPM) pro Spectra 12/ stator (pryž - FPM) pro Spectra 12/30, 12/ stator (pryž - FPM) pro Spectra 12/105, 12/ stator (pryž - FPM) pro Spectra 6/ stator (pryž - FPM) pro Spectra 6/600, 6/ stator (pryž - FPM) pro Spectra 5/ stator (pryž - FPM) pro Spectra 3/ stator (pryž - FPM) pro Spectra 3/6000, 3/ stator (pryž - FPM) pro Spectra 3/ rotor CrNiMo pro Spectra 12/ rotor CrNiMo pro Spectra 12/ rotor CrNiMo pro Spectra 12/30, 12/ rotor CrNiMo pro Spectra 12/105, 12/ rotor CrNiMo pro Spectra 6/ rotor CrNiMo pro Spectra 6/600, 6/ rotor CrNiMo pro Spectra 5/ rotor CrNiMo pro Spectra 3/ rotor CrNiMo pro Spectra 3/6000, 3/ rotor CrNiMo pro Spectra 3/ sada dílů mechanické ucpávky pro Spectra 12/2-12/ sada dílů mechanické ucpávky pro Spectra 6/300-5/ sada dílů mechanické ucpávky pro Spectra 3/ sada dílů mechanické ucpávky pro Spectra 3/6000, 3/ sada dílů mechanické ucpávky pro Spectra 3/ sada dílů kolíkové spojky pro Spectra 12/2-12/ sada dílů kolíkové spojky pro Spectra 6/300-5/ sada dílů kolíkové spojky pro Spectra 3/ sada dílů kolíkové spojky pro Spectra 3/6000, 3/ sada dílů kolíkové spojky pro Spectra 3/ Katalog ProMinent

25 5.4 Vřetenová čerpadla ProMinent Spectra Technická data čerpadel ProMinent Spectra typ čerpadla hmotnost (kg) rozměry materiál tělesa materiál rotoru přípojky saní / výtlak Spectra 12/2 H x 270 x 197 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/13 H x 270 x 197 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/30 H x 270 x 197 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/105 H x 270 x 197 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 6/300 H x 270 x 212 šedá litina Cr Ni Mo ¼, vnitřní Spectra 6/600 H x 270 x 220 šedá litina Cr Ni Mo ¼, vnitřní Spectra 5/1400 H x 270 x 220 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/3000 H x 270 x 218 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/6000 H x 270 x 249 šedá litina Cr Ni Mo DN 50, příruba Spectra 3/12000 H x 270 x 337 šedá litina Cr Ni Mo DN 65, příruba Spectra 12/2 HB x 270 x 285 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/13 HB x 270 x 285 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/30 HB x 270 x 285 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/105 HB x 270 x 285 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 6/300 HB x 270 x 292 šedá litina Cr Ni Mo ¼, vnitřní Spectra 6/600 HB x 270 x 300 šedá litina Cr Ni Mo ¼, vnitřní Spectra 5/1400 HB x 270 x 300 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/3000 HB x 270 x 298 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/6000 HB x 270 x 327 šedá litina Cr Ni Mo DN 50, příruba Spectra 3/12000 HB x 270 x 417 šedá litina Cr Ni Mo DN 65, příruba Spectra 12/2 F x 220 x 182 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/13 F x 220 x 182 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/33 F x 220 x 182 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/100 F x 220 x 182 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 6/300 F x 213 x 192 šedá litina Cr Ni Mo ¼, vnitřní Spectra 6/650 F x 223 x 192 šedá litina Cr Ni Mo ¼, vnitřní Spectra 5/1400 F x 223 x 192 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/3000 F x 223 x 193 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/6500 F x 237 x 224 šedá litina Cr Ni Mo DN 50, příruba Spectra 3/12000 F x 264 x 244 šedá litina Cr Ni Mo DN 65, příruba Spectra 12/2 FB x 220 x 232 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/13 FB x 220 x 232 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/33 FB x 220 x 232 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 12/100 FB x 220 x 232 Cr Ni Mo Cr Ni Mo ½, vnitřní Spectra 6/300 FB x 220 x 242 šedá litina Cr Ni Mo ¼, vnitřní Spectra 6/650 FB x 230 x 242 šedá litina Cr Ni Mo ¼, vnitřní Spectra 5/1400 FB x 230 x 242 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/3000 FB x 230 x 242 šedá litina Cr Ni Mo ¼, vnitřní Spectra 3/6500 FB x 237 x 274 šedá litina Cr Ni Mo DN 50, příruba Spectra 3/12000 FB x 265 x 294 šedá litina Cr Ni Mo DN 65, příruba Technická data elektromotorů čerpadel Spectra typ motoru H 3 fázový, 230/400 V střídavý, 50 Hz, IP 55 F 3 fázový, 230/400 V střídavý, 50 Hz, IP 55, 3 PTC termistory vinutí, ventilátor vinutí 1 f, 230 V ~, 50 Hz Katalog ProMinent

26 5.5 Chemická odstředivá čerpadla ProMinent vontaine ProMinent vontaine - chemická odstředivá čerpadla s magnetickou spojkou pk_3_026 Odstředivá čerpadla pro kapalné chemikálie Odstředivá čerpadla ProMinent vontaine jsou čerpadla s magnetickou spojkou. Toto provedení umožňuje přečerpávání chemikálií z jednoho zásobníku do druhého nebo do provozního potrubí naprosto bez jakýchkoliv průsaků. Dopravní množství čerpadel vontaine je až l/h, dopravní výška až 23,5 m podle zvoleného čerpadla. Provozní dopravní množství čerpadla závisí na skutečné dopravní výšce instalace a je dáno průběhem výkonové Q-H křivky. Při výběru čerpadla je třeba brát ohled na materiálové provedení a odolnost materiálu vůči čerpané chemikálii jakož i na ostatní vlastnosti čerpané kapaliny jako je viskozita, měrná hustota, teplota a podobně. Čerpaná kapalina smí obsahovat malé množství pevných látek. Čerpadla nejsou samonasávací a je třeba je instalovat pod nátok. Jsou vyráběna dvě základní materiálová provedení hydraulické části: těleso hydraulické části: PP a PVDF těsnění: FPM nebo EPDM Ložiska čerpadla jsou vyrobena z keramiky a nesmí běžet nasucho. Projekční uspořádání čerpadla v systému musí zabránit chodu čerpadla nasucho. Hrdla čerpadla jsou provedena s vnějšími závity dle DIN ISO Čerpadla vontaine v provedení PP/FPM typ dopravní množství dopravní výška výkon objednací čerpadla (maximální *) (závěrný bod) motoru napájení hmotnost číslo vontaine 0502 PP/FPM 1800 l/h 4,5 m 60 W 1 ~ / 230 V/50 Hz 2,7 kg vontaine 0807 PP/FPM 6600 l/h 7,9 m 0,25 kw 3 ~ / 400 V/50 Hz 5,0 kg vontaine 1010 PP/FPM 9600 l/h 10,0 m 0,37 kw 3 ~ / 400 V/50 Hz 7,6 kg vontaine 1313 PP/FPM l/h 13,2 m 0,65 kw 3 ~ / 400 V/50 Hz 8,7 kg vontaine 1820 PP/FPM l/h 18,1 m 1,10 kw 3 ~ / 400 V/50 Hz 16,0 kg vontaine 2323 PP/FPM l/h 23,5 m 1,5 kw 3 ~ / 400 V/50 Hz 17,0 kg Čerpadla vontaine v provedení PVDF/FPM typ dopravní množství dopravní výška výkon objednací čerpadla (maximální *) (závěrný bod) motoru napájení hmotnost číslo vontaine 0502 PVDF/FPM 1800 l/hod 4,5 m 0,06 kw 1 ~ / 230 V/50 Hz 2,8 kg vontaine 0807 PVDF/FPM 6600 l/hod 7,9 m 0,25 kw 3 ~ / 400 V/50 Hz 5,2 kg vontaine 1010 PVDF/FPM 9600 l/hod 10,0 m 0,37 kw 3 ~ / 400 V/50 Hz 8,0 kg vontaine 1313 PVDF/FPM l/hod 13,2 m 0,65 kw 3 ~ / 400 V/50 Hz 9,0 kg vontaine 1820 PVDF/FPM l/hod 18,1 m 1,10 kw 3 ~ / 400 V/50 Hz 16,7 kg vontaine 2323 PVDF/FPM l/hod 23,5 m 1,5 kw 3 ~ / 400 V/50 Hz 17,7 kg Katalog ProMinent

27 5.5 Chemická odstředivá čerpadla ProMinent vontaine Čerpadla vontaine v provedení PP/EPDM typ dopravní množství dopravní výška výkon objednací čerpadla (maximální *) (závěrný bod) motoru napájení hmotnost číslo vontaine 0502 PP/EPDM 1800 l/h 4,5 m 0,06 kw 1 ~ / 230 V/50 Hz 2,7 kg vontaine 0807 PP/EPDM 6600 l/h 7,9 m 0,25 kw 3 ~ / 400 V/50 Hz 5,0 kg vontaine 1010 PP/EPDM 9600 l/h 10,0 m 0,37 kw 3 ~ / 400 V/50 Hz 7,6 kg vontaine 1313 PP/EPDM l/h 13,2 m 0,65 kw 3 ~ / 400 V/50 Hz 8,7 kg vontaine 1820 PP/EPDM l/h 18,1 m 1,10 kw 3 ~ / 400 V/50 Hz 16,0 kg vontaine 2323 PP/EPDM l/h 23,5 m 1,5 kw 3 ~ / 400 V/50 Hz 17,0 kg Čerpadla vontaine v provedení PVDF/EPDM typ dopravní množství dopravní výška výkon objednací čerpadla (maximální *) (závěrný bod) motoru napájení hmotnost číslo vontaine 0502 PVDF/EPDM 1800 l/h 4,5 m 0,06 kw 1 ~ / 230 V/50 Hz 2,8 kg vontaine 0807 PVDF/EPDM 6600 l/h 7,9 m 0,25 kw 3 ~ / 400 V/50 Hz 5,2 kg vontaine 1010 PVDF/EPDM 9600 l/h 10,0 m 0,37 kw 3 ~ / 400 V/50 Hz 8,0 kg vontaine 1313 PVDF/EPDM l/h 13,2 m 0,65 kw 3 ~ / 400 V/50 Hz 9,0 kg vontaine 1820 PVDF/EPDM l/h 18,1 m 1,10 kw 3 ~ / 400 V/50 Hz 16,7 kg vontaine 2323 PVDF/EPDM l/h 23,5 m 1,5 kw 3 ~ / 400 V/50 Hz 17,7 kg Provozní parametry čerpadel vontaine typ teplota kapaliny maximální hustota * viskozita tlak v systému při 20 C vontaine 0502 PP < 80 C 1,25 1,35 kg/dm 3 < 20 mpas < 1,0 bar vontaine 0807 PP < 80 C 1,20 1,80 kg/dm 3 < 20 mpas < 2,5 bar vontaine 1010 PP < 80 C 1,60 2,00 kg/dm 3 < 20 mpas < 2,5 bar vontaine 1313 PP < 80 C 1,60 1,90 kg/dm 3 < 20 mpas < 2,5 bar vontaine 1820 PP < 80 C 1,10 1,80 kg/dm 3 < 20 mpas < 5,0 bar vontaine 2323 PP < 80 C 1,00 2,00 kg/dm 3 < 20 mpas < 5,0 bar vontaine 0502 PVDF < 95 C 1,25 1,35 kg/dm 3 < 20 mpas < 1,0 bar vontaine 0807 PVDF < 95 C 1,20 1,80 kg/dm 3 < 20 mpas < 2,5 bar vontaine 1010 PVDF < 95 C 1,60 2,00 kg/dm 3 < 20 mpas < 2,5 bar vontaine 1313 PVDF < 95 C 1,60 1,90 kg/dm 3 < 20 mpas < 2,5 bar vontaine 1820 PVDF < 95 C 1,10 1,80 kg/dm 3 < 20 mpas < 5,0 bar vontaine 2323 PVDF < 95 C 1,00 2,00 kg/dm 3 < 20 mpas < 5,0 bar * maximální povolená hustota závisí na velikosti dopravního množství Katalog ProMinent

28 5.5 Chemická odstředivá čerpadla ProMinent vontaine Výkonové charakteristiky dopravní výška (m) dopravní výška (m) pk_2_080_1 dopravní množství (l/hod) dopravní množství (l/hod) pk_2_ Katalog ProMinent

29 5.5 Chemická odstředivá čerpadla ProMinent vontaine Rozměry čerpadel vontaine L B a výtlak b sání d i H c e f g h pk_3_027 rozměr 0502 PP 0502 PVDF 0807 PP 0807 PVDF 1010 PP 1010 PVDF 1313 PP 1313 PVDF 1820 PP 1820 PVDF 2323 PP 2323 PVDF výtlak G 1 G 1¼ G 1½ G 1½ G 2 G 2 sání G 1¼ G 1¼ G 2 G 2 G 2¼ G 2¼ L B H a ,5 58, b 29,5 29, c ,5 104,5 d 65, ,5 134,5 e f g h 6,5 8,5 8,5 8, i krytí IP 55 IP 55 IP 55 IP 55 IP 55 IP 55 min. průtok (l/h) Katalog ProMinent

30 5.5 Chemická odstředivá čerpadla ProMinent vontaine Sady náhradních dílů pro ProMinent vontaine typ objednací číslo hydraulická část v provedení PP/FPM pro vontaine hydraulická část v provedení PP/FPM pro vontaine hydraulická část v provedení PP/FPM pro vontaine hydraulická část v provedení PP/FPM pro vontaine hydraulická část v provedení PP/FPM pro vontaine hydraulická část v provedení PP/FPM pro vontaine hydraulická část v provedení PVDF/FPM pro vontaine hydraulická část v provedení PVDF/FPM pro vontaine hydraulická část v provedení PVDF/FPM pro vontaine hydraulická část v provedení PVDF/FPM pro vontaine hydraulická část v provedení PVDF/FPM pro vontaine hydraulická část v provedení PVDF/FPM pro vontaine hydraulická část v provedení PP/EPDM pro vontaine hydraulická část v provedení PP/ EPDM pro vontaine hydraulická část v provedení PP/ EPDM pro vontaine hydraulická část v provedení PP/ EPDM pro vontaine hydraulická část v provedení PP/ EPDM pro vontaine hydraulická část v provedení PP/ EPDM pro vontaine hydraulická část v provedení PVDF/ EPDM pro vontaine hydraulická část v provedení PVDF/ EPDM pro vontaine hydraulická část v provedení PVDF/ EPDM pro vontaine hydraulická část v provedení PVDF/ EPDM pro vontaine hydraulická část v provedení PVDF/ EPDM pro vontaine hydraulická část v provedení PVDF/ EPDM pro vontaine motor pro vontaine motor pro vontaine motor pro vontaine motor pro vontaine motor pro vontaine motor pro vontaine Katalog ProMinent

31 5.6 Pneumatická membránová čerpadla ProMinent Duodos Pneumatická membránová čerpadla Duodos pk_2_062 Čerpadla Duodos jsou vzduchem poháněná membránová čerpadla. Díky pohonu stlačeným vzduchem nemají tato čerpadla žádné elektrické součásti. Čerpadla Duodos mohou běžet i nasucho a mají samonasávací schopnost. Řídící jednotka vzduchu je konstruována tak, že nepotřebuje mazání olejem. Bezúdržbový regulační rozdělovací vzduchový ventil je zárukou bezproblémového provozu a zaručeného náběhu čerpadla při opakovaném spuštění. Instalace čerpadla nevyžaduje pojišťovací ventil, neboť čerpadlo samo zastaví chod, pokud tlak ve výtlačné větvi dosáhne maximální hodnoty a naopak čerpadlo se opět rozběhne, pokud se protitlak vrátí do pracovního pásma. Čerpadla ProMinent Duodos jsou velmi vhodná zejména pro čerpání viskozních kapalin a kapalin s tendencí vytvářet plyny a páry v procesu nasávání. Výkonová oblast čerpadel ProMinent Duodos jde až do 6700 l/h a dopravní výška může být až 70 m. Jelikož dopravní množství závisí na hodnotě protitlaku, je třeba vždy brát v úvahu průběh Q-H křivky čerpadla. Rozdíl mezi tlakem poháněcího vzduchu a tlakem kapaliny ve výtlaku čerpadla nesmí překročit 2 bary. Vyšší tlakový rozdíl bude mít za následek snížení životnosti čerpadla. Je důležité překontrolovat i materiálovou odolnost čerpadla vůči čerpané chemikálii. Při volbě velikosti a provedení čerpadla je nutné vzít v úvahu měrnou hmotnost čerpané kapaliny, její viskozitu, obsah nerozpuštěných látek a teplotu. Čerpadla jsou dodávána v následujícím materiálovém provedení: těleso čerpadla z PP (polypropylen), ventily a membrány z materiálu Santoprene těleso čerpadla z PVDF, ventily a membrány z materiálu PTFE Provozní parametry čerpané kapaliny / chemikálie minimální maximální maximální sací schopnost typ čerpadla teplota kapaliny teplota kapaliny viskozita (nezahlceno/zahlceno) Duodos 10 PP 5 C 65 C 200 mpas 1,7 m / 7,7 m Duodos 10 PVDF -13 C 93 C 200 mpas 1,7 m / 7,7 m Duodos 15 PP 5 C 65 C 200 mpas 3,6 m / 8,2 m Duodos 15 PVDF -13 C 93 C 200 mpas 2,3 m / 8,2 m Duodos 20 PP 5 C 65 C 200 mpas 1,8 m / 8,2 m Duodos 20 PVDF -13 C 93 C 200 mpas 2,1 m / 8,2 m Duodos 25 PP 5 C 65 C 200 mpas 5,1 m / 8,2 m Duodos 25 PVDF -13 C 93 C 200 mpas 5,4 m / 8,2 m Duodos, provedení PP typ materiál membrány dopravní čerpadla tělesa / ventily množství * objednací číslo Duodos 10 PP PP Santoprene l/h Duodos 15 PP PP Santoprene l/h Duodos 20 PP PP Santoprene l/h Duodos 25 PP PP Santoprene l/h Katalog ProMinent

32 5.6 Pneumatická membránová čerpadla ProMinent Duodos Duodos, provedení PVDF typ materiál membrány dopravní čerpadla tělesa / ventily množství * objednací číslo Duodos 10 PVDF PVDF Teflon l/h Duodos 15 PVDF PVDF Teflon l/h Duodos 20 PVDF PVDF Teflon l/h Duodos 25 PVDF PVDF Teflon l/h * dopravní množství při tlakovém rozdílu 2 bary (protitlak kapaliny 0,5 bar, tlak poháněcího vzduchu 2,5 bar) Santoprene je registrovaná známka společnosti Monsanto Corporation. Výkonové charakteristiky dopravní výška (m) dopravní množství (l/hod) při tlaku vzduchu 7 bar pk_2_ Sady náhradních dílů Sada náhradních dílů pro pneumatickou část čerpadla obsahuje: těsnění O-kroužky pouzdro rozváděcího ventilu vzduchu rozváděcí vzduchový ventil pro čerpadlo objednací číslo sada ND pro pneumatickou část Duodos 10 PP/PVDF sada ND pro pneumatickou část Duodos 15/20 PP/PVDF sada ND pro pneumatickou část Duodos 25 PP/PVDF Katalog ProMinent

33 5.6 Pneumatická membránová čerpadla ProMinent Duodos Sada náhradních dílů pro hydraulickou část čerpadla obsahuje: membrány ventilové kuličky sedla ventilů pro čerpadlo objednací číslo sada ND pro hydraulickou část Duodos 10 PP sada ND pro hydraulickou část Duodos 15 PP sada ND pro hydraulickou část Duodos 20 PP sada ND pro hydraulickou část Duodos 25 PP K J sada ND pro hydraulickou část Duodos 10 PVDF sada ND pro hydraulickou část Duodos 15 PVDF sada ND pro hydraulickou část Duodos 20 PVDF sada ND pro hydraulickou část Duodos 25 PVDF Rozměry čerpadel ProMinent Duodos ProMinent Duodos pk_2_072 N Q D A B C 3 mm N A B C D E F G H I J K L M N - výtlak (vnější závit) ½ NPT 1 1½ 1 příruba ANSI O - sání (vnitřní závit) ½ NPT 1 1½ 1 příruba ANSI P - přívod vzduchu ¼ NPT ¼ NPT ¼ NPT ½ NPT Q - výfuk vzduchu - ⅜ NPT ⅜ NPT ½ NPT spotřeba vzduchu (m 3 /hod) 0,5-11 3, ,5-77 tlaková diference 2 bary 2 bary 2 bary 2 bary hmotnost (PP) (kg) hmotnost (PVDF) (kg) 2,5 9 9,5 29 G F E pk_2_106 O H I L M P pk_2_ Katalog ProMinent
