PŘÍČNÝ SKLÁDAČ A STOHOVAČ. PRŮMYSLOVÝ SKLÁDACÍ A STOHOVACÍ STROJ S VKLÁDACÍ ŠÍŘKOU: 2500 mm 3200 mm

Transkript

1 PŘÍČNÝ SKLÁDAČ A STOHOVAČ PRŮMYSLOVÝ SKLÁDACÍ A STOHOVACÍ STROJ S VKLÁDACÍ ŠÍŘKOU: 2500 mm 3200 mm KATALOG NÁHRADNÍCH DÍLŮ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALOG CZĘŚCI ZAMIENNYCH KATALÓG NÁHRADNÝCH DIELOV B Datum vydání:

2

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely v původním stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a seriové číslo. Typ, model a seriové číslo jsou uvedeny na výrobním štítku, který je umístěn v zadní části stroje nebo na zadní straně manuálu. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s vkládací šířkou prádla 250, 320 cm od výrobního čísla 0102: -s vkládací šířkou prádla 250, 320 cm, označení 250, 320 -s ovládaním tlačítky PLC -s napětím stroje 230V, 400V OBSAH B... Stojan B... Kapotáž A... Vstupní stůl A... První sklad A... Druhý sklad A... Pásy třetího skladu A... Převody B... Panel přístrojů, panel pneumatiky Pneumatické prvky třetího skladu C.. Výstupní dopravník A... Stojan A... Kapotáž A... Pneumatické prvky, sensory A.. Mechanismus padání A... Panel přístrojů A... Výstupní dopravník B Datum vydání doc Katalog náhradních dílů 1 / 33

4 B Datum vydání doc Katalog náhradních dílů 2 / 33

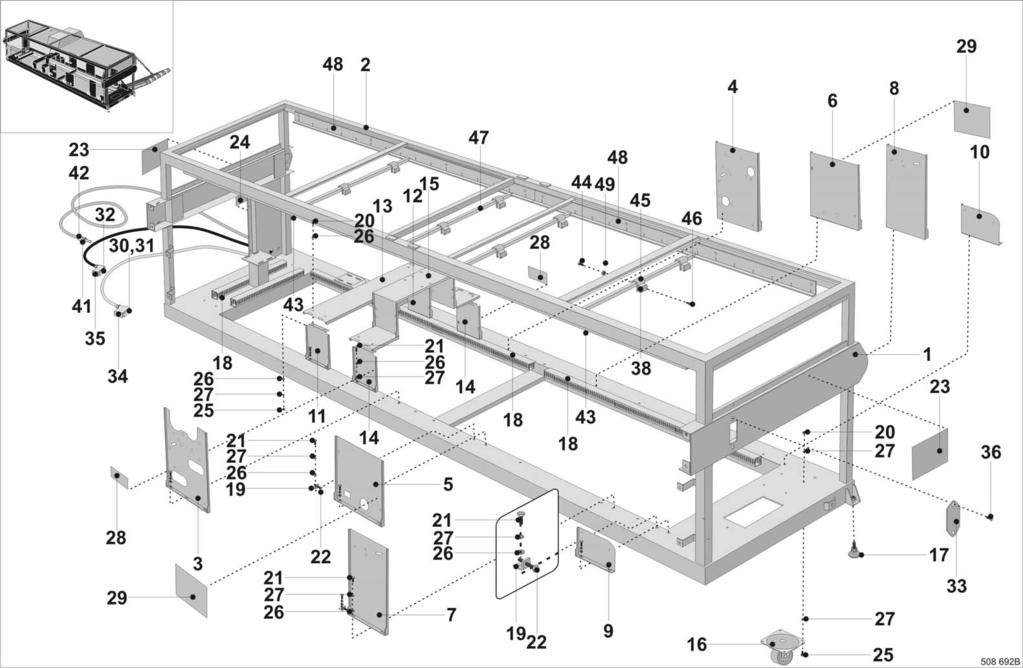

5 Rám spodní Rám spodní Rám horní Rám horní Bočnice 1 přední Bočnice 1 zadní Bočnice 2 přední Bočnice 2 zadní Bočnice 3 přední, Bočnice 3 přední, Bočnice 3 zadní, Bočnice 3 zadní, Bočnice 4 přední Bočnice 4 zadní Stojina přední Stojina zadní Most Stojina Most lomený Pojezdové kolo Patka Kabelový žlab Konzola napínání stanic Matice M8, DIN Šroub M8x16, DIN Šroub M8x40, DIN PRI Štítek Servisní upozornění 24 Výrobní štítek Šroub M8x25, DIN Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B 28 PRI Štítek Servisní upozornění 29 PRI Štítek Servisní upozornění D-sub adaptér plastový Konektor, 25 pin Konektorová vložka, kolík Krytka Kryt konektoru Kryt silového konektoru Šroub M6x Snímač fotoelektrický reflexní Rychlospojka konektor Šroubení Lišta přední, Lišta přední, Šroub M4x Těleso držáku čidla Šroub M3x Těleso nosníku Lišta zadní, Lišta zadní, Matice M4 Stojan: obrázek č B B Datum vydání doc Katalog náhradních dílů 3 / 33

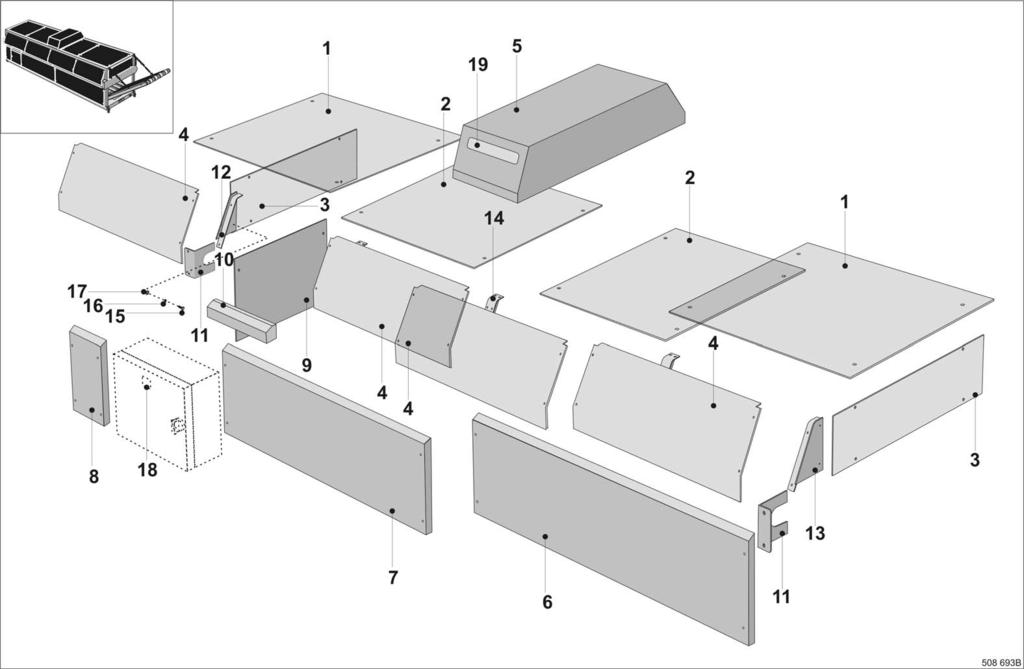

7 Kryt 7, Kryt 7, Kryt 6, Kryt 6, Kryt Kryt Kryt Kryt pneumatické jednotky Kryt 1, Kryt 1, Kryt 2, Kryt 2, Kryt Kryt Kryt Krytka Držák levý Držák pravý Držák Šroub M6x12, DIN Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Štítek Elektrické zařízení 19 Štítek logo, dle objednávky Kapotáž: obrázek č B B Datum vydání doc Katalog náhradních dílů 5 / 33

9 Ložisko Válec přední úplný, Válec přední úplný, Válec zadní úplný, Válec zadní úplný, Deska stolu, Deska stolu, Skluz prádla Stojka Výztuha stolu, 250 pplz Výztuha stolu, 320 pplz Výztuha stolu, 250 lppz Výztuha stolu, 320 lppz Lišta rozdělovače úplná, Lišta rozdělovače úplná, 320 levá Lišta rozdělovače úplná, 320 pravá Váleček rozdělovače Šroub M5x25 DIN Nosný rám Sada pásů 100x1732mm, 20ks, Sada pásů 100x1732mm, 24ks, MEC Pryž samolepící Hladká napínací spona Šroub M10x60, DIN Šroub M10x35, DIN Šroub M10x25, DIN Šroub M8x16, DIN Šroub M6x16 DIN Šroub M6x30 DIN 965A Šroub ST6,3x19 DIN Matice M10, DIN Matice M6, DIN Matice M5, DIN Podložka 10/10,5, DIN Podložka 10/10,2, DIN 127B Podložka 6/6,4 DIN Podložka 6/6,1 DIN 127B Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Podložka 5/5,3, DIN Podložka 5/5,1, DIN 127B Fólie reflexní Kryt řetězu Matice M6 Vstupní stůl: obrázek č A B Datum vydání doc Katalog náhradních dílů 7 / 33

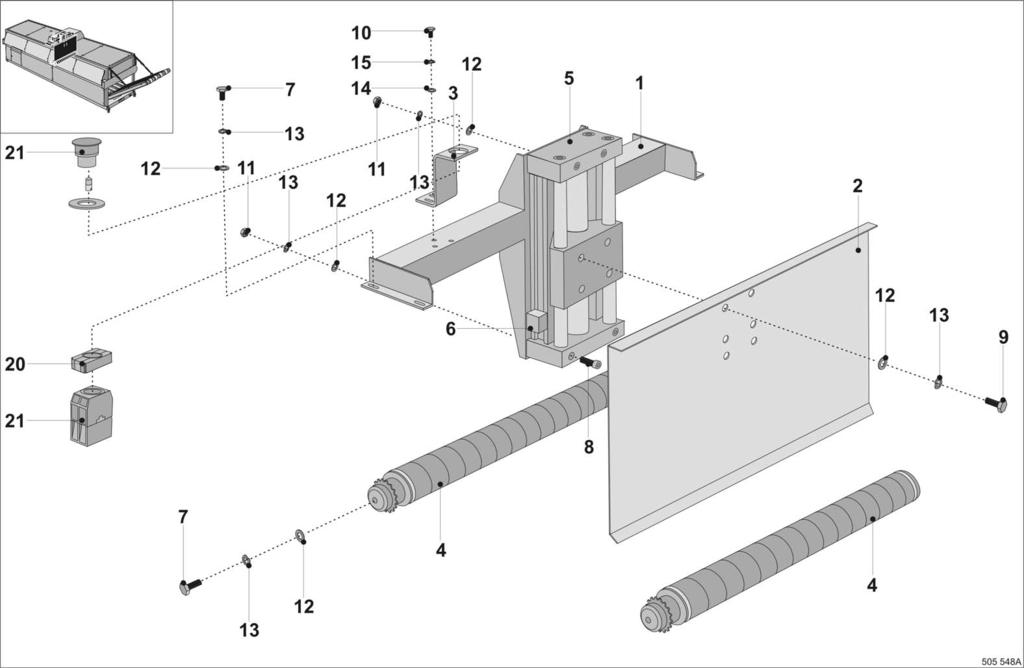

11 Rám nože Nůž Držák Centrál stopu 4 MEC Pryž samolepící Pneumatická jednotka lineární Snímač polohy Šroub M8x20, DIN Šroub M8x70, DIN Šroub M8x25, DIN Šroub M6x12, DIN Matice M8, DIN Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Tlačítko Centrál stop s kontakty Tlačítko Centrál stop hlavice První sklad: obrázek č A B Datum vydání doc Katalog náhradních dílů 9 / 33

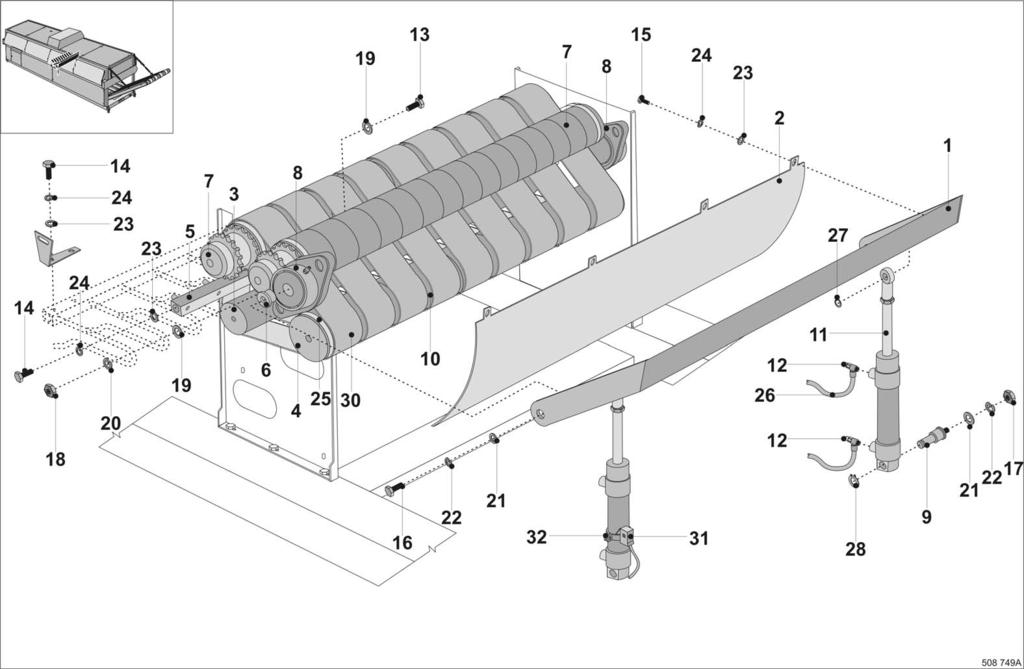

13 Rám nože Nůž Válec Válec úplný Rozdělovač pásů úplný Osa nože Válec úplný Ložisko Opěrná osa pneumatického válce 10 MEC Pryž samolepící Pneumatický válec Škrtící zpětný ventil Šroub M10x25, DIN Šroub M6x20, DIN Šroub M6x12, DIN Šroub M8x16, DIN Matice M8, DIN Matice M10, DIN Podložka 10/10,5, DIN Podložka 10/10,2, DIN 127B Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Spona Hadička 6x1 mm Pojistný kroužek Pojistný kroužek Sada pásů 50x631mm Snímač polohy Držák snímače Druhý sklad: obrázek č A B Datum vydání doc Katalog náhradních dílů 11 / 33

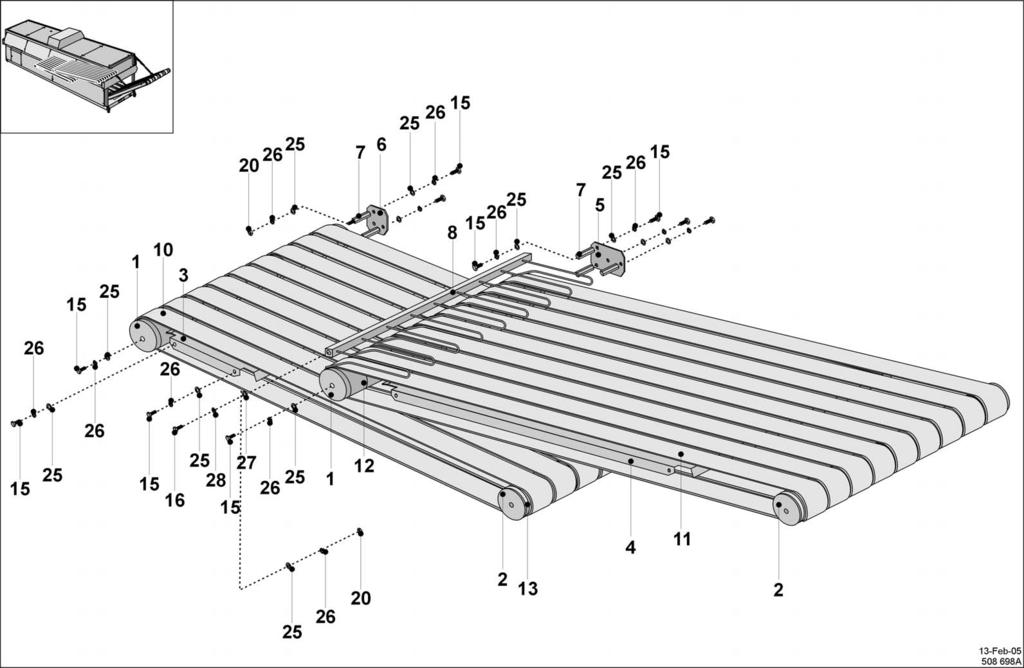

15 Válec úplný Samolepicí páska Válec úplný Samolepicí páska Stůl 2, Stůl 2, Stůl 1, Stůl 1, Příložka Příložka Distanční matice Vedení prádla Sada pásů 50x2302mm, Sada pásů 50x2602mm, Sada pásů 50x2350mm, Sada pásů 50x2912mm, MEC Pryž samolepící Spona Šroub M8x20, DIN Šroub M6x20, DIN Matice M8, DIN Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Pásy třetího skladu: obrázek č A B Datum vydání doc Katalog náhradních dílů 13 / 33

17 Převodovka, 120W Převodovka, 120W Hřídel Řetězové kolo Řetězové kolo E Řetězové kolo Řetězové kolo Kroužek Řetěz 4,8m Spojovací článek Sedlo jednostranné Sedlo oboustranné Příložka Tyč Konzola napínání válců Vedení válečku Pružina tlačná Distanční matice Závitová příložka Šroub M8x25, DIN Šroub M10x60, DIN Šroub M6x16, DIN Šroub M8x20, DIN Podložka 6/6,1, DIN 127B Podložka 10/10,2, DIN 127B Podložka 8/8,1, DIN 127B Podložka 8/8,4, DIN Podložka 10/10,5, DIN Podložka 6/6,4, DIN Matice M10, DIN Pojistný kroužek Pero 6e7x6x Závitová příložka Převody: obrázek č A B Datum vydání doc Katalog náhradních dílů 15 / 33

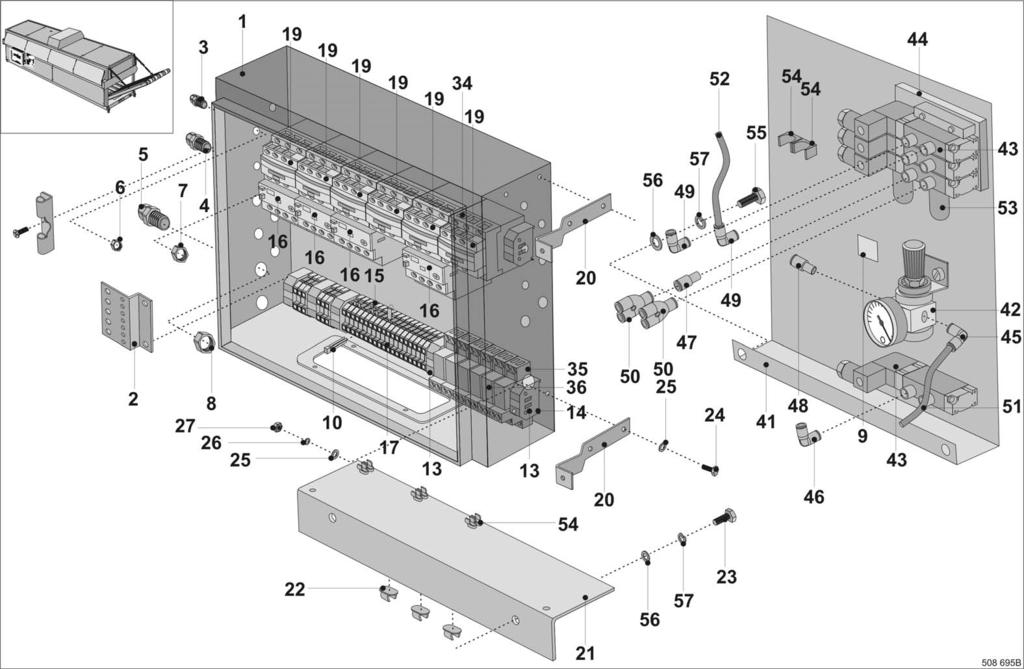

19 Rozvodnice 2 F Zemnící kostka Kabelová vývodka PG7 4 PRI Kabelová vývodka PG9 5 PRI Kabelová vývodka PG13, Matice šestihranná PG7 7 PRI Matice šestihranná PG9 8 PRI Matice šestihranná PG13,5 9 Štítek 3 bar Propojovací můstek Zakončovací díl na lištu Lišta 0,7 m Svorka, modrá Nadproudové relé, (440)V Nadproudové relé, V Svorka, šedá Stykač Úchyt Konzola rozvodnice Svorka na hadice Šroub M8x20, DIN Šroub M6x20, DIN Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Matice M6, DIN Blokovací díl pro reverzační stykač Patice relé Relé Deska pneumatiky, Deska pneumatiky, Regulátor tlaku s manometrem Ventil Základ pro 3 ventily Šroubení G¼ Šroubení G⅛ Šroubení G⅛ Šroubení G¼ Šroubení G⅛ Spojka Hadička, 8x1,25mm Hadička 6x1 mm Tlumič hluku G 1/ Svorka pro hadice Šroub M8x16, DIN Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Panel přístrojů, panel pneumatiky: obrázek č B B Datum vydání doc Katalog náhradních dílů 17 / 33

21 Nůž Zadní držák pneumatického válce Koncovka pneumatického válce Pneumatický válec Rám nože Ložisko s plechovými přírubami Držák ložiska Držák pneumatického válce Pohon 3 nože Osa stabilizátoru Váleček stabilizátoru O-kroužek D18x2, Podložka stabilizátoru Vložka ložiska Držák stabilizátoru Kloubová hlavice Snímač polohy Držák snímače Ložisko, kloubové Šroub M6x40, DIN Šroub M6x16, DIN Šroub M6x20, DIN Šroub M6x25, DIN Šroub M6x16, DIN Šroub M8x25, DIN Šroub M8x20, DIN Matice M6, DIN Matice M8, DIN Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Vložka Pneumatické prvky třetího skladu: obrázek č B Datum vydání doc Katalog náhradních dílů 19 / 33

23 Stůl 3, Stůl 3, Stůl Bočnice dopravníku úplná přední Bočnice dopravníku úplná zadní Osa dopravníku Zadní výkyvný držák pneumatického válce Řetěz článkovitý Napínač M6x110, DIN Šroub s okem M6x Sada pásů 50x1566mm, Sada pásů 50x2152mm, Sada pásů 50x2302mm Snímač fotoelektrický difůzní Válec úplný Samolepicí páska Válec úplný Samolepicí páska Šroub M8x35, DIN Šroub M8x20, DIN Šroub M6x16, DIN Matice M8, DIN Podložka 8/8,4, DIN Podložka 8/8,1, DIN 127B Podložka 6/6,4, DIN Podložka 6/6,1, DIN 127B Výstupní dopravník: obrázek č C B Datum vydání doc Katalog náhradních dílů 21 / 33

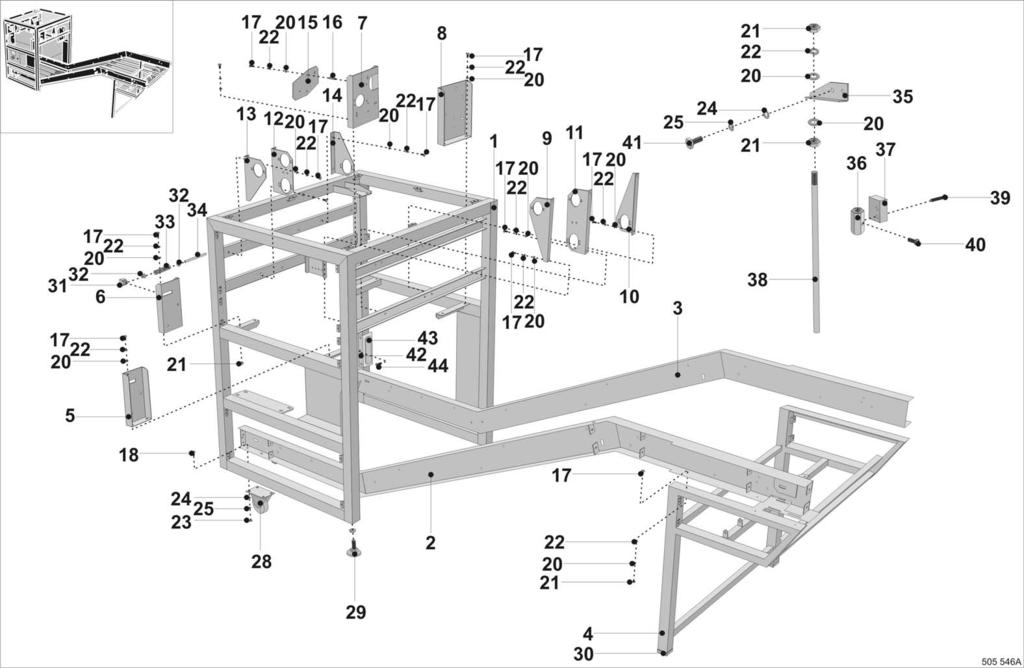

25 Rám Nosník levý úplný Nosník pravý úplný Stojan Držák válečků II pravý Držák válečků II levý Držák válečků I pravý Držák válečků I levý Držák levý II Držák levý III Držák levý I Držák pravý I Držák pravý II Držák pravý III Držák válečků Distanční matice Šroub M8x20 DIN Šroub M6x20 DIN Podložka 8 DIN Matice M8 DIN Podložka 8 DIN Matice M6 DIN Podložka 6 DIN 125A Podložka 6 DIN Pojezdové kolo Patka Zátka Vedení válečku Středicí kroužek Tlačná pružina Šroub M Držák čidla Držák čidla Snímač fotoelektrický reflexní Tyč Šroub M3x16 DIN Šroub M5x Šroub M6x16 DIN Odrazový plech Fólie reflexní Šroub M4x12 Stojan: obrázek č A B Datum vydání doc Katalog náhradních dílů 23 / 33

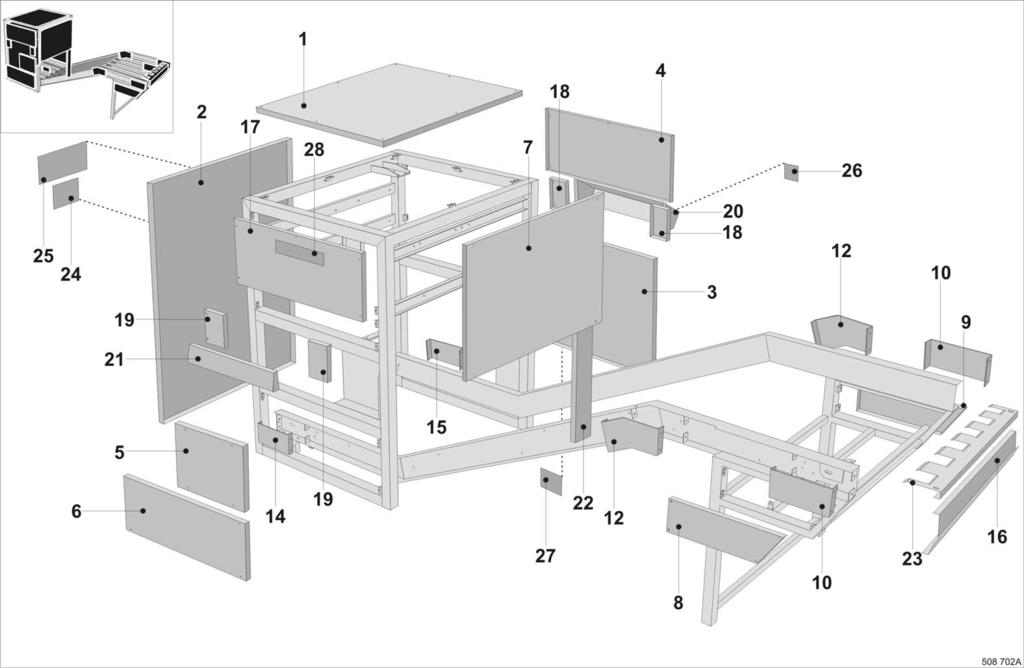

27 Kryt horní Kryt zadní Kryt pravý I Kryt pravý II Kryt levý III Kryt levý I Kryt přední I Kryt pohonu levý Kryt pohonu pravý Kryt rámu III Kryt rámu II Kryt rámu I-levý Kryt rámu I-pravý Kryt čelní Kryt levý II Kryt pravý III Kryt levý IV Kryt vstupu úplný Kryt výstupní Kryt přední II Kryt výstupní 24 PRI Štítek Servisní upozornění 25 PRI Štítek Servisní upozornění Štítek výstraha 27 Výrobní štítek 28 Štítek logo, dle objednávky Kapotáž: obrázek č A B Datum vydání doc Katalog náhradních dílů 25 / 33

29 Konzola čidel úplná Nosník čidel Držák čidla Držák svorkovnice Držák čidla úplný Patka válce Snímač fotoelektrický reflexní Snímač fotoelektrický difůzní Skříň svorkovnice Válec Držák regulátoru tlaku Pneumatický ventil G¼, 24V Regulátor tlaku + manometr Škrtící ventil Šroubení Tlumič výfuku Trubka Šroub M8x20 DIN Šroub M5x Šroub M4x28 DIN Držák ventilu Matice M8 DIN Matice M4 DIN Podložka 8 DIN Podložka 8 DIN 127B Podložka 4 DIN Podložka 4 DIN 127B 40 PRI Samolepící polštář Vazací pásek Pneumatické prvky, sensory: obrázek č A B Datum vydání doc Katalog náhradních dílů 27 / 33

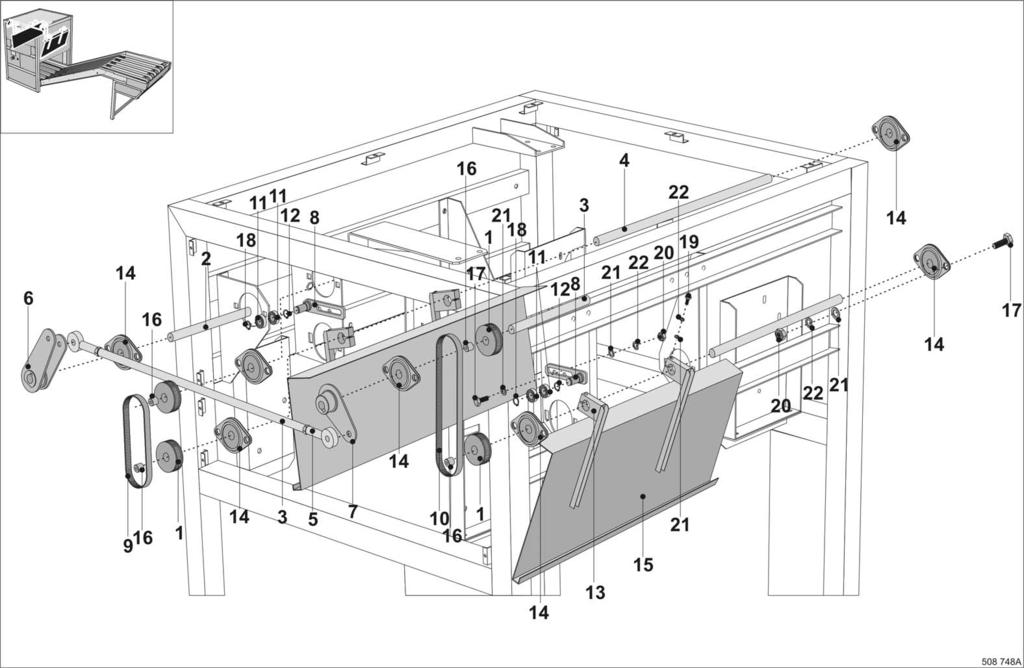

31 Řemenice Hřídel I Táhlo Hřídel II Kloubová hlavice Páka dvojramenná Páka jednoduchá Držák napínače Řemen Řemen Ložisko Kroužek Náboj III Ložisková jednotka Propadlo úplné Kuželový zámek Šroub M8x20 DIN Pojistný kroužek Šroub M8x25 DIN Matice M8 DIN Podložka 8 DIN Podložka 8 DIN 127B Mechanismus padání: obrázek č A B Datum vydání doc Katalog náhradních dílů 29 / 33

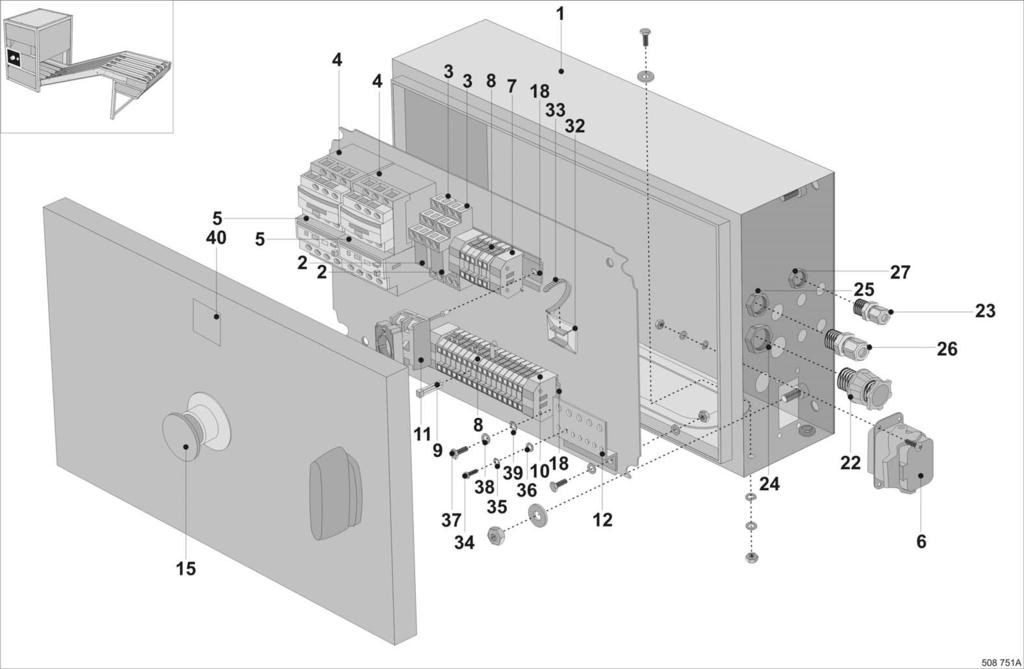

33 Rozvodnice Relé Patice relé Stykač Nadproudové relé, platí pro V, 440V Nadproudové relé, platí pro V Konektor silový - pata Krycí víčko Svorka šedá Svorka modrá Propojovací můstek Zakončovací díl Tlačítko Centrál stop s kontakty 12 F Zemnicí kostka Tlačítko Centrál stop - hlavice Lišta 22 PRI Kabelová vývodka PG13, Kabelová vývodka PG7 24 PRI Matice PG13,5 25 PRI Matice PG9 26 PRI Kabelová vývodka PG Matice PG7 32 PRI Samolepicí polštář Vazací pásek Šroub M4x Podložka 4, Podložka M Šroub M6x Podložka 6, Podložka M Štítek Elektrické zařízení Panel přístrojů: obrázek č A B Datum vydání doc Katalog náhradních dílů 31 / 33

35 Stůl výstupní Stůl střední Stůl vstupní Spojovací díl Krycí plech zadní Krycí plech přední Válec Válec Válec Válec Převodovka, V, 50Hz, 120W Převodovka, V, 50Hz, 120W Řetěz Řetěz Hřídel Řetězka Řetězka Řetězové kolo Rozdělovač pásů II úplný Vedení prádla Napínak Vedení válečku Pružina Šroub M Středící kroužek Sada pásů 50x4020mm Sada pásů 50x1620mm Sada pásů 50x1978mm Sada pásů 50x494mm 30 MEC Pryž samolepící 31 MEC Pryž samolepící Spona Rozdělovač pásů Přechodový kus Šroub M8x20 DIN Šroub M6x16 DIN Šroub M6x45 DIN Matice M6 DIN Podložka 8 DIN Podložka 8 DIN 127 B Podložka 6 DIN 125 A Podložka 6 DIN 127 B Pojistný kroužek Výstupní dopravník: obrázek č A B Datum vydání doc Katalog náhradních dílů 33 / 33
