Bronzové ventily řady VG7000 s vnitřním závitem. 3-cestný ventil VG7000 s el. pohonem VA Vlastnosti a výhody

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Bronzové ventily řady VG7000 s vnitřním závitem. 3-cestný ventil VG7000 s el. pohonem VA-7200. Vlastnosti a výhody"

Transkript

1 Bronzové ventily řady VG7000 s vnitřním závitem Sekce katalogu Ventily Informace o výrobku VG7000 Datum vydání 0901/1001CZ Rev.3 Ú vod Elektricky a pneumaticky poháněné bronzové ventily řady VG7000 s vnitřním závitem jsou především určeny k regulaci průtoku vody nebo páry v závislosti na požadavku regulátoru ve vytápěcích, ventilačních a klimatizačních systémech. Tyto ventily jsou dostupné v konfiguracích v základní poloze otevřeno (N.O.) zatlačením dolů uzavřít, v základní poloze zavřeno (N.C.) zatlačením dolů otevřít a třícestné směšovací. K dispozici jsou elektrické a pneumatické pohony. 3-cestný ventil VG7000 s el. pohonem VA-7200 Vlastnosti a výhody Kompletní sada bronzových ventilů DN až DN50 v konfiguracích 2-cestné N.O, N.C. a 3-cestné směšovací Pro všechny ventily jsou k dispozici elektrické a pneumatické pohony Každý ventil je testován na úplné uzavření Použité standardní těsnící kroužky Johnson Controls Široký výběr objednacích možností Standardní konstrukce víka a táhla Pokrývá všechny běžné aplikace pro vytápění a klimatizaci. Umožňuje použití nejvhodnějšího a nejekonomičtějšího pohonu. Zajišťuje maximální energetickou účinnost a uživatelský komfort. Zajišťují vysokou spolehlivost a není nutné seřizování Jednoduchý výběr správné kombinace pro vaší aplikaci Umožňuje snadnější montáž a vylepšení na místě a snazší výměnu pohonů Johnson Controls, Inc. Kód DS CZ Rev..3

2 2 VG7000 O bjednací údaje Objednací kódy těl ventilů VG7 Typ táhla T Standardní táhlo se závitem S Táhlo s drážkou a malé víko (pro elektrický pohon VA-7310 a pneu. pohon V-3801) Velikost/Kv A DN / 0.25 L DN 20 / 6.3 B DN / 0.4 N DN 25 /10 C DN / 0.63 P DN 32/16 D DN / 1.0 R DN 40/25 E DN / 1.6 S DN 50/40 F DN / 2.5 G DN / 4.0 Škrticí systém a průtoková charakteristika 1 Mosaz, Ekviprocentní (pouze 2-cestný typ těla) 2 Mosaz, Lineární v obou vstupech (pouze 3-cestný typ těla) 3 Nerezová ocel, Ekviprocentní (pouze 2-cestný typ těla) 4 Nerezová ocel, Lineární v obou vstupech (pouze 3-cestný typ těla) Připojení 0 Válcový závit dle ISO Kuželový závit dle ISO R7 4 Americký standardní trubkový závit NPT Typ těla 2 2-cestný PDTC (v základní poloze otevřeno) 4 2-cestný PDTO (v základní poloze zavřeno) 8 3-cestný směšovací Objednání výrobcem montovaných sestav ventilů a elektrických pohonů Ventily a pohony lze objednat zvlášť nebo jako sestavu od výrobce. Jestliže objednáváte sestavu, připojte za kód pohonu +M. Příklad: VG7201LT VA M (2-cestný N.O., válcový závit, mosaz, ekviprocentní, DN20, Kvs 6.3, stan.táhlo se závitem) (VA přírůstkový typ pohonu se standardním napájením 24Vstř.)

3 VG O bjednací kód Objednání výrobcem montovaných sestav ventilů s válcovým závitem a pneumatických pohonů. VG7x0xxx + Polohovač P Montovaný výrobcem (není k dispozici pro pohony V ) mezera Žádný Rozsah pružiny B E kpa doporučeno pro ventily N.O kpa doporučeno pro N.C. a směšovací ventily Výrobcem montované pneumatické pohony 3801 Řada V vyžaduje táhlo typu S 3008 Řada V vyžaduje táhlo typu T V400 Řada V-400 8nn vyžaduje táhlo typu T Objednání výrobcem montovaných sestav ventilů s kuželovým závitem a pneumatických pohonů. VG7x2xxx + Polohovač P mezera Montovaný výrobcem Žádný Rozsah pružiny B E kpa doporučeno pro ventily N.O kpa doporučeno pro N.C. a směšovací ventily Výrobcem montované pneumatické pohony 3008 Řada V vyžaduje táhlo typu T

4 4 VG7000 V ýběr Velikost pro aplikace s vodou lze určit pomocí diagramu uvedeného níže. Průsečík tlakové ztráty na a průtok musí být ve vymezené oblasti. F lo w in m /h Průtok v m 3 /h 3 100,0 10,0 1,0 0,1 Kvs 40 Kvs 25 Kvs 16 Kvs 10 Kvs 6.3 Kvs 4 Kvs 2.5 Kvs 1.6 Kvs 1 Kvs 0.63 Kvs 0.4 Kvs , Pressure Drop in 240 Tlaková ztráta v kpa Diagram pro volbu k v

5 VG P rovoz Jestliže pohon pohybuje táhlem směrem dolů, vstup N.C. se otevírá a vstup N.O. se uzavírá. *) PDTC = Zatlačením dolů uzavřít PDTO = Zatlačením dolů otevřít Sestavy ventil - pohon (viz informace týkající se pohonů) Na bronzové ventily řady VG 7000 s vnitřním závitem lze montovat následující řady pneumatických a elektrických pohonů: Elektrický pohon řady VA-7310 Přírůstkové modely Napájení VA Vstř. Ano Proporcionální modely VA Vstř. Ano Ruční přeřízení Elektrický pohon řady VA-77xx-100x Napájení Přírůstkové modely (3-bodové) VA Vstř. Ne VA Vstř. Ne VA Vstř. Ano VA Vstř. Ano Ruční přeřízení Proporcionální modely (0 10 Vss / 0 20mA) VA Vstř. Ne VA Vstř. Ano Elektrický pohon řady VA-7200 Napájení Přírůstkové modely (3-bodové) VA Vstř. Ne VA Vstř. Ne VA Vstř. Ano VA Vstř. Ano Ruční přeřízení Proporcionální modely (0 10 Vss / 0 20mA) VA Vstř. Ne VA Vstř. Ano Elektrický pohon řady VA-70 Napájení Ruční přeřízení Přírůstkové modely VA Vstř. Ne VA Vstř. Proporcionální modely VA Vstř. Ne

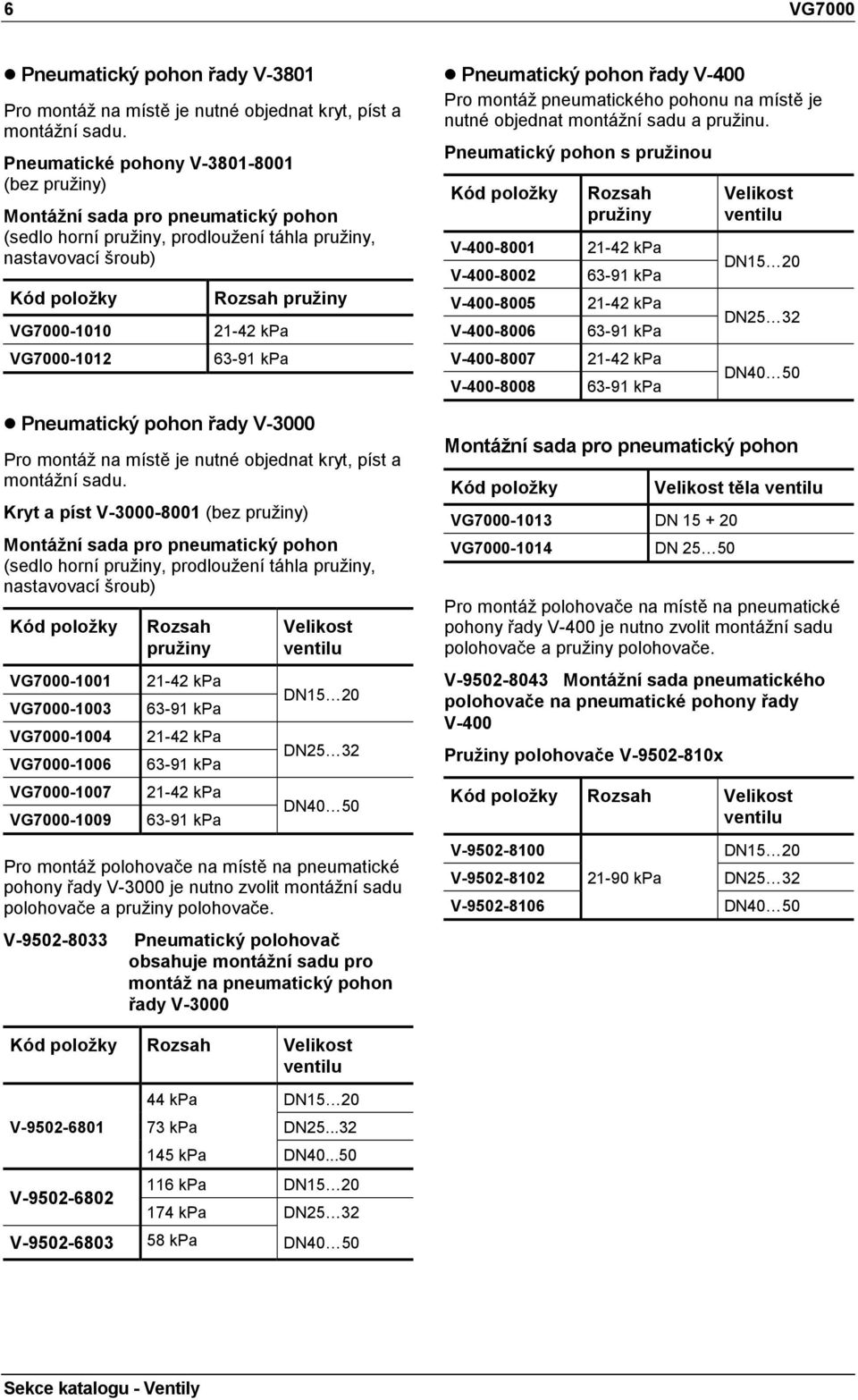

6 6 VG7000 Pneumatický pohon řady V-3801 Pro montáž na místě je nutné objednat kryt, píst a montážní sadu. Pneumatické pohony V (bez pružiny) Montážní sada pro pneumatický pohon (sedlo horní pružiny, prodloužení táhla pružiny, nastavovací šroub) VG VG Rozsah pružiny Pneumatický pohon řady V-3000 Pro montáž na místě je nutné objednat kryt, píst a montážní sadu. Kryt a píst V (bez pružiny) Montážní sada pro pneumatický pohon (sedlo horní pružiny, prodloužení táhla pružiny, nastavovací šroub) VG VG VG VG VG VG Rozsah pružiny Velikost DN 20 DN25 32 DN40 50 Pro montáž polohovače na místě na pneumatické pohony řady V-3000 je nutno zvolit montážní sadu polohovače a pružiny polohovače. V Pneumatický polohovač obsahuje montážní sadu pro montáž na pneumatický pohon řady V-3000 Pneumatický pohon řady V-400 Pro montáž pneumatického pohonu na místě je nutné objednat montážní sadu a pružinu. Pneumatický pohon s pružinou V V V V V V Rozsah pružiny Velikost DN 20 DN25 32 DN40 50 Montážní sada pro pneumatický pohon VG DN + 20 VG DN Velikost těla Pro montáž polohovače na místě na pneumatické pohony řady V-400 je nutno zvolit montážní sadu polohovače a pružiny polohovače. V Montážní sada pneumatického polohovače na pneumatické pohony řady V-400 Pružiny polohovače V x Rozsah Velikost V V V kpa DN 20 DN25 32 DN40 50 Rozsah Velikost 44 kpa DN 20 V kpa DN kpa DN V kpa DN kpa DN25 32 V kpa DN40 50

7 VG Náhradní díly Popis Sada těsnících kroužků pro ventily s mosazným škrticím systémem: Sada pro ventily DN nebo DN20 Sada pro ventily DN25 až DN50 Sady těs. V-kroužků PTFE pro ventily se škrticím sys. z nerez. oceli: Sada pro ventily DN nebo DN20 Sada pro ventily DN25 až DN50 Kód VG VG VG VG P oužití Maximální uzavírací tlaky v kpa pro elektricky poháněné ventily s mosazným škrt. systémem Velikost DN DN DN Pohony řady Maximální k VA-7x v VA-731x VA-77xx VA-720x DN DN DN DN DN Maximální uzavírací tlaky v kpa pro elektricky poháněné ventily se škrt. systémem z nerezové oceli Velikost DN DN DN Maximální k v VA-731x Pohony řady VA-7x VA-77xx VA-720x DN DN DN DN DN

8 8 VG7000 Maximální uzavírací tlaky v kpa pro pneumaticky poháněné ventily s mosazným škrt. systémem Pohon řady Ventily 2-cestné ventily N.O. nebo 3-cestné ventily N.O. s přívodem 138 kpa Rozsah pružiny kpa* 2-cestné ventily N.C. nebo 3-cestné ventily N.C. s přívodem 0 kpa Rozsah pružiny kpa* DN kvs 21 až až až až 91 V-3000 V V * Doporučené rozsahy pružin při použití polohovače V-9502 jsou: 21 až 42 kpa pro ventily N.O., 63 až 91 kpa pro ventily N.C. a 63 až 91 kpa pro 3-cestné ventily.

9 VG Maximální uzavírací tlaky v kpa pro pneumaticky poháněné ventily se škrt. systémem z nerezové oceli Pohon řady Ventily 2-cestné ventily N.O. nebo 3-cestné ventily N.O. s přívodem 138 kpa Rozsah pružiny kpa* 2-cestné ventily N.C. nebo 3-cestné ventily N.C. s přívodem 0 kpa Rozsah pružiny kpa* DN kvs 21 až až až až 91 V V * Doporučené rozsahy pružin při použití polohovače V-9502 jsou: 21 až 42 kpa pro ventily N.O., 63 až 91 kpa pro ventily N.C. a 63 až 91 kpa pro 3-cestné ventily.

10 10 VG7000 R ozměry (mm) D Vzdálenost potřebná k montáži a demontáži pohonu D Ventil+pohon C Ventil+pohon C B B A A Tělo (mm) Velikost DN A 2-cestný PDTC B 2-cestný PDTO 3-cestný DN DN DN DN DN DN

11 VG Rozměry pohonů (mm) montovaných na ventily s mosazným škrticím systémem C Pohon řady DN DN20 DN25 DN32 DN40 DN50 D VA-731x VA-7x-100x VA-770x-100x VA-774x-100x VA-720x-100x VA-724x-100x V V V x Rozměry pohonů (mm) montovaných na ventily se škrticím systémem z nerezové oceli C Pohon řady DN DN20 DN25 DN32 DN40 DN50 D VA-7x-100x VA-770x-100x VA-774x-100x VA-720x-100x VA-724x-100x V V x Hmotnost ventilů (Kg) Velikost 2-cestný PDTC 2-cestný PDTO 3-cestný Mosazný škrticí systém Škrticí systém z nerezové oceli DN DN DN DN DN DN DN DN DN DN DN DN

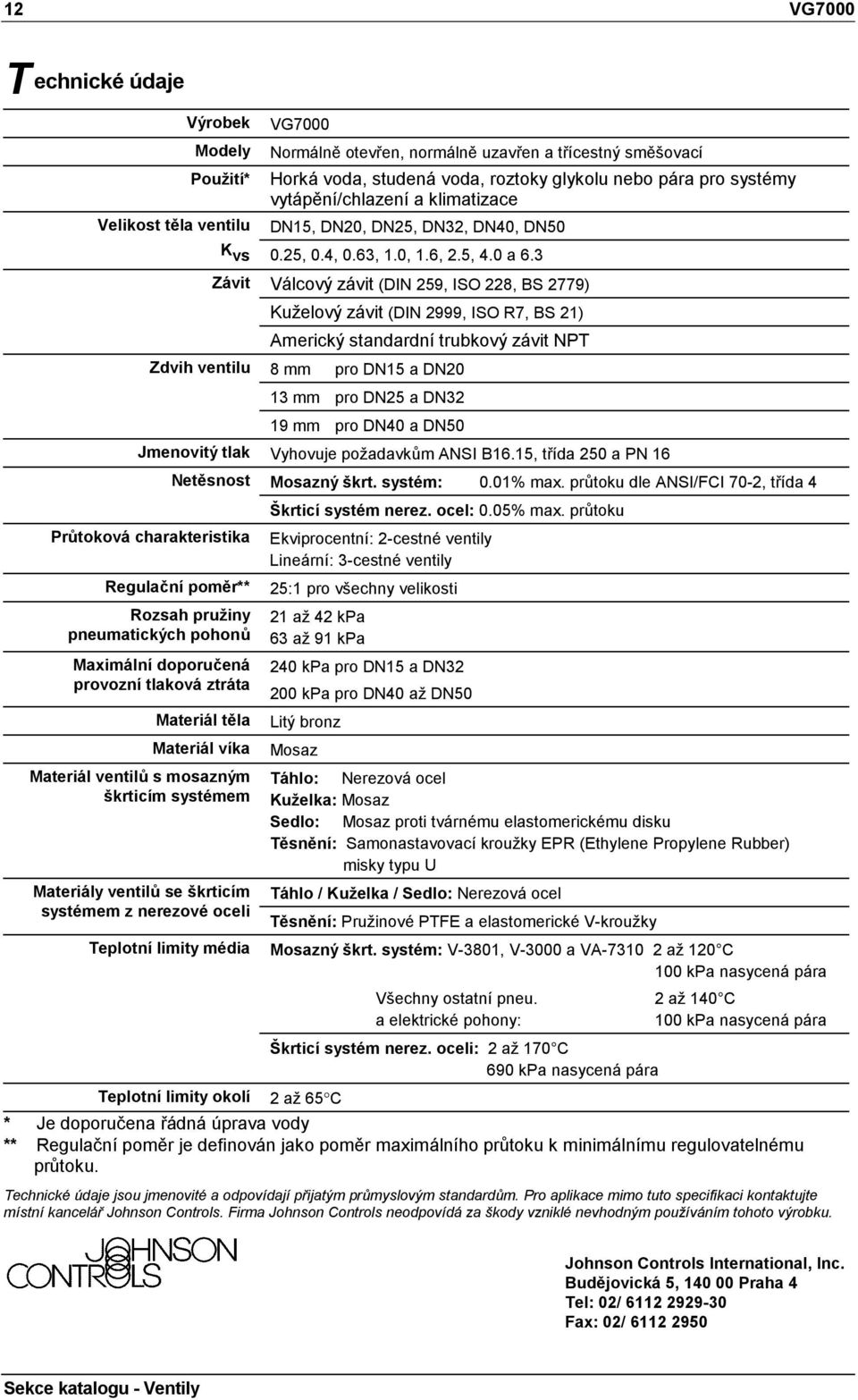

12 12 VG7000 T echnické údaje Výrobek Modely Použití* VG7000 Normálně otevřen, normálně uzavřen a třícestný směšovací Horká voda, studená voda, roztoky glykolu nebo pára pro systémy vytápění/chlazení a klimatizace Velikost těla DN, DN20, DN25, DN32, DN40, DN50 K vs 0.25, 0.4, 0.63, 1.0, 1.6, 2.5, 4.0 a 6.3 Závit Zdvih Válcový závit (DIN 259, ISO 228, BS 2779) Kuželový závit (DIN 2999, ISO R7, BS 21) Americký standardní trubkový závit NPT 8 mm pro DN a DN20 13 mm pro DN25 a DN32 19 mm pro DN40 a DN50 Jmenovitý tlak Vyhovuje požadavkům ANSI B16., třída 250 a PN 16 Netěsnost Průtoková charakteristika Regulační poměr** Rozsah pružiny pneumatických pohonů Maximální doporučená provozní tlaková ztráta Materiál těla Materiál víka Materiál ventilů s mosazným škrticím systémem Materiály ventilů se škrticím systémem z nerezové oceli Teplotní limity média Mosazný škrt. systém: 0.01% max. průtoku dle ANSI/FCI 70-2, třída 4 Škrticí systém nerez. ocel: 0.05% max. průtoku Ekviprocentní: 2-cestné ventily Lineární: 3-cestné ventily 25:1 pro všechny velikosti 21 až 42 kpa 63 až 91 kpa 240 kpa pro DN a DN kpa pro DN40 až DN50 Litý bronz Mosaz Táhlo: Nerezová ocel Kuželka: Mosaz Sedlo: Mosaz proti tvárnému elastomerickému disku Těsnění: Samonastavovací kroužky EPR (Ethylene Propylene Rubber) misky typu U Táhlo / Kuželka / Sedlo: Nerezová ocel Těsnění: Pružinové PTFE a elastomerické V-kroužky Mosazný škrt. systém: V-3801, V-3000 a VA až 120 C 100 kpa nasycená pára Všechny ostatní pneu. 2 až 140 C a elektrické pohony: 100 kpa nasycená pára Škrticí systém nerez. oceli: 2 až 170 C 690 kpa nasycená pára Teplotní limity okolí 2 až 65 C * Je doporučena řádná úprava vody ** Regulační poměr je definován jako poměr maximálního průtoku k minimálnímu regulovatelnému průtoku. Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nevhodným používáním tohoto výrobku. Johnson Controls International, Inc. Budějovická 5, Praha 4 Tel: 02/ Fax: 02/
