Internet, sítě a přenosy II. Informační a komunikační technologie ve zdravotnictví 2009/2010
|
|
- Alžběta Kolářová
- před 8 lety
- Počet zobrazení:
Transkript

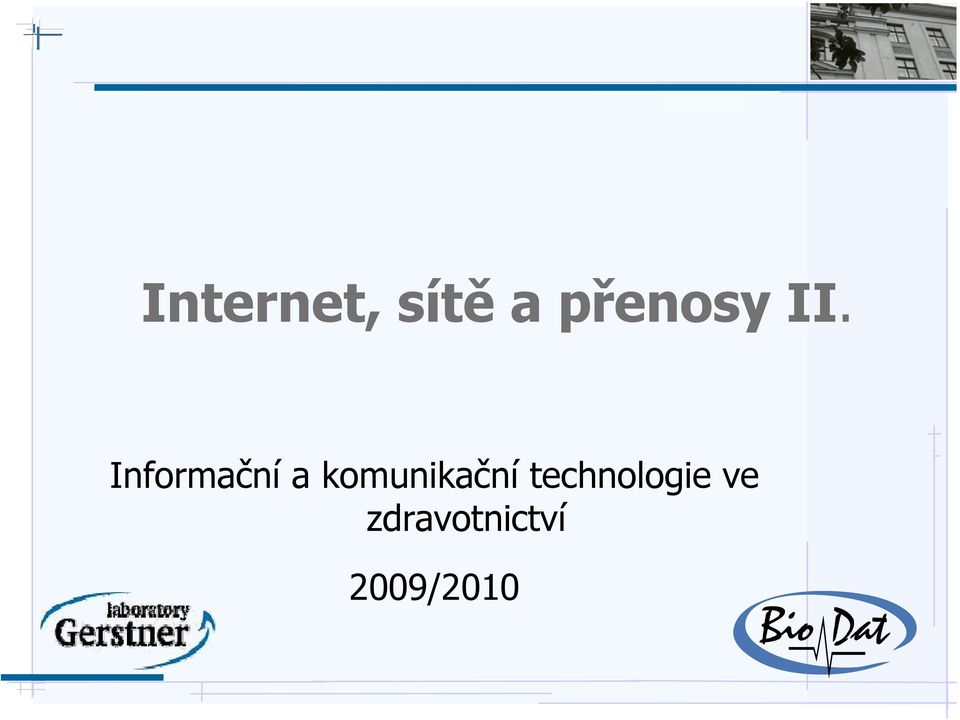

1 Internet, sítě a přenosy II. Informační a komunikační technologie ve zdravotnictví 2009/2010

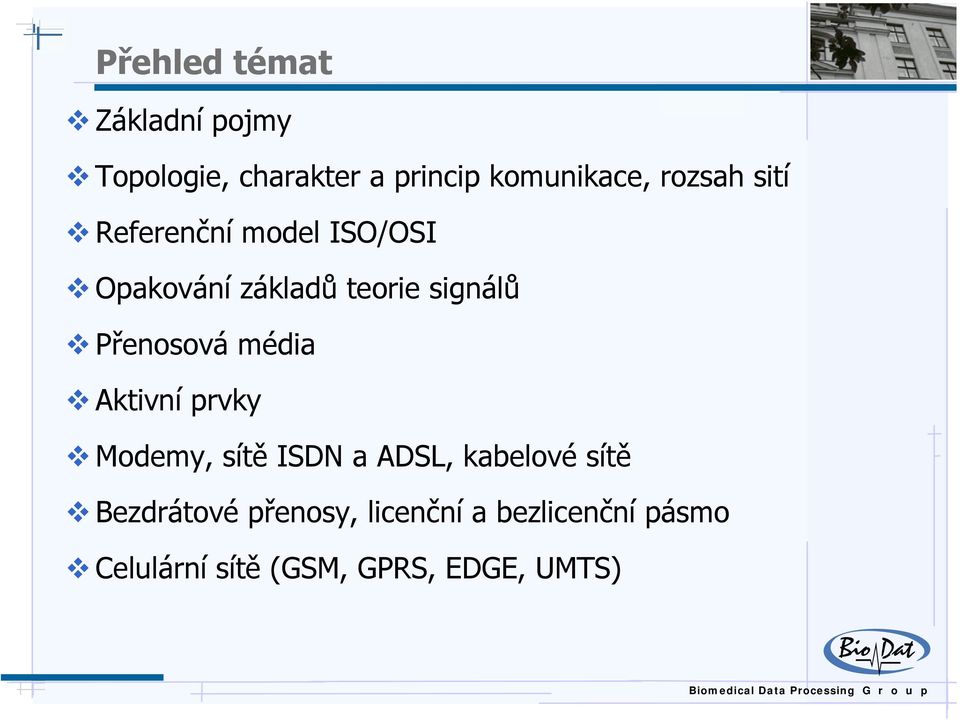

2 Přehled témat Základní pojmy Topologie, charakter a princip komunikace, rozsah sití Referenční model ISO/OSI Opakování základů teorie signálů Přenosová média Aktivní prvky Modemy, sítě ISDN a ADSL, kabelové sítě Bezdrátové přenosy, licenční a bezlicenční pásmo Celulární sítě (GSM, GPRS, EDGE, UMTS)
3 Definice pojmů počítačové sítě (1) Uzly sítě počítače osobních stanic servery tiskárny datová úložiště měřící a zabezpečovací zařízení Komunikační kanál (přenosové médium) drátové optické nebo metalické kabely (koaxiální kabel, strukturovaná kabeláž) bezdátové radiové spoje vzdušné optické spoje
4 Definice pojmů počítačové sítě (2) IP adresa jedinečná adresa počítače na síti; standard IPv4-32 bitová adresa, př ; IPv6 128 bitů. MAC (Media Access Control) adresa celosvětově jednoznačný identifikátor většiny síťového zařízení nejpoužívanější je ethernetová MAC adresa 48 bitů a je uložena v ROM zařízení
5 Příklad V Maska binárně: (20 bitů) Číslo sítě binárně: ( ) IP adresa: (o 1 vyšší, než číslo sítě ) IP adresa: (o 1 vyšší, než předchozí ) Předposlední IP: ( ) Poslední IP: ( ) Broadcast: ( poslední IP adresa)
6 Definice pojmů počítačové sítě (3) Klient/server server poskytuje služby klientům (pracovní stanice) podle typu poskytované služby souborový server, www server, tiskový server,poštovní server fyzicky může být více těchto typů na jenom počítači u malých sítí u velkých sítí jeden počítač plní úlohu pouze jednoho typu serveru peer-to-peer (P2P) každá stanice může vyčlenit nějaký svůj prostředek (tiskárnu, úložiště, adresář) ke sdílení (s heslem nebo bez); Nelze centrálně spravovat
7 Definice pojmů počítačové sítě (4) Ethernet V součastnosti nejpoužívanější síťová technologie Založena na jednoduchém principu zvaném CSMA/CD CSMA (Carrier Sense Multiple Access) stanice poslouchá je-li přenosové médium volné a v případě, že je nebo ve chvíli jeho uvolnění vysílá CD (Collision Detection) hlídá se zda nevysílá více stanic a nedochází-li k interakci signálů Token Ring 1. jeden ze standardů sítí společnosti IEEE (802.5) 2. konkrétní síťová technologie od firmy IBM Robustní síť složité rekonfigurační mechanismy náročnější implementace -> vyšší cena FDDI (Fiber Distributed Data Interface) Nejstarší vysokorychlostní přenosová technologie Vyvinut se zaměřením využít schopností optických vláken Vysoká přenosová rychlost x vysoká cena Předurčena k použití v roli páteřní sítě
8 Topologie Sběrnice (bus) Obtížná identifikace příčin závad, topologická omezenost počtu uzlů i jejich vzdáleností, striktní nutnost sdílení pásma Výhodou je cena Ethernet s koaxiálním kabelem (10Base-2, 10Base- 5)
9 Topologie Hvězda (star) Spoje koncových uzlů vedeny do centrálního uzlu realizujícího propojení (jako u telefonní ústředny) Vhodnost: Ethernet, Token Ring, FDDI
10 Topologie Kruh (ring) Vysílací část uzlu je zapojena do přijímací části následujícího Fyzicky často realizace hvězdou bez centrálního prvku Token Ring, FDDI
11 Charakter komunikace Nespojové (connectionless) Např. založené na broadcastu Ethernet, Token Ring, FDDI Spojové (with connection) Nutno navázat spojení virtuální kanál pro data ATM
12 Princip komunikace Stochastické metody Náhodný přístup k médiu, není pořadí uzlů Řízení pomocí CSMA/CD Není garance přeneseného objemu dat za určitou dobu Ethernet Deterministické metody Řízení přístupu k médiu Metda předávání Token Passing Přenášen speciální prázdný paket (pešek token) Tento token se předává v logickém kruhu jednotlivých zařízením a ta tak mohou vysílat Při větším objemu dat garantován přenos Řešení ztráty oprávnění, přerušení logického kruhu Token Ring
13 Přepojování okruhů a paketů Circuit switching (přepojování okruhů) celá přenosová cesta se chová jako "souvislý kus drátu" s určitou přenosovou kapacitou lze přenášet data charakteru bitového proudu (tzv. stream, protože přepojováním okruhů vzniká pomyslná roura, a to, co se do ní z jedné strany vkládá, zase z druhé strany vystupuje) Packet switching (přepojování paketů) uzpůsobeny přenosu vhodně velkých digitálních bloků, které budou opatřeny potřebnými identifikačními údaji (zejména adresou odesilatele a příjemce) není nutné v jednotlivých přestupních uzlech vytvářet "souvislé" přenosové cesty je možné individuálně přepojovat jednotlivé datové bloky je možné využít sdílených přenosových tras (například i satelitních) odpadají problémy s přidělováním frekvencí
14 Rozsah sítí LAN (Local Area Network) V jedné nebo několika sousedních budovách Strukturovaná kabeláž, UTP a optické kabely Spoje budov: optické kabely, bezdrátové spoje MAN (Metropolitan Area Network) Velký podnik nebo město LAN s více budovami nebo několik LAN spojených vysokorychlostní páteřní sítí WAN (Wide Area Network) Více či méně vzájemně vzdálených LAN či MAN Působnost na celé země, kontinenty Spoje většinou pronajatými datovými okruhy PAN (Personal Area Network)
15 Referenční model OSI Open System Interchange Popis komunikačních systémů 7 vrstev Vrstvy 5-7 uživatelská část Vrstvy 1-3 síťová část Vrstva 4 - transportní Adresace 1,2 Fyzická adresa (MAC) 3 Logická adresa, závislost na síťovém protokolu Přenášené datové jednotky 1 Bity 2 Rámce 3 Pakety
16 Referenční model OSI rozdělení 7 vrstev Příklad přiřazení činností jednotlivým vrstvám Fyzický přenos je ve skutečnosti uskutečňován až jakoby na nulté úrovni
17 Referenční model OSI - síťová část Fyzická vrstva (Physical Layer) Přenáší bitové proudy Definuje připojení síťových zařízení po mechanické elektrické stránce Určuje typy konektorů a pinů Determinuje napěťové, resp. Proudové úrovně přenášených signálů Linková vrstva (Data Link Layer) Řídí proud dat Pracuje s tzv. datovými rámci složené z různého počtu bytů K těmto přidává adresu příjemce a kontrolní informace Síťová vrstva (Network Layer) Přeměňuje rámce na pakety Zřizuje vhodnou trasu Při nepřímém spojení odesílatele a příjemce zajišťuje směrovaní dat přes mezilehlé uzly sítě
18 Referenční model OSI - uživatelská část Transportní vrstva (Transport Layer) Zajišťuje komunikaci mezi koncovými účastníky spojení Zajišťuje požadovanou kvalitu přenosu Relační vrstva (Session Layer) Organizuje a synchronizuje spojení mezi uživateli Prezentační vrstva (Presentation Layer) Určuje formát pro přenos dat Odpovídá za jejich komprimaci, resp. kódování Aplikační vrstva (Aplication Layer) Tvoří rozhraní k uživatelské aplikaci Umožňuje uživateli přístup ke službám sítě ( , vzdálený přístup, atd.)
19 ISO/OSI a poštovní služba
20 Referenční model OSI (2) Paket Je základní jednotkou přenosu ve všech moderních počítačových sítích Skládá se z tří základních prvků Hlavičky informace potřebné k doručení paketu do místa určení Datové oblasti vlastní informace Traileru nejčastěji potvrzení o bezchybnosti přenosu Ukázka skládání příspěvků jednotlivých vrstev OSI modelu k výslednému vysílanému paketu
21 Přenosová cesta Metalická Měděné vedení (signálové zesilovače po několika km) Optická Optické kabely IrDA (malé vzdálenosti, na dohled) Elektromagnetická Mobilní telefonní sítě
22 Teorie signálů Signál je optické, elektrické, elektromagnetické, akustické, mechanické, pneumatické nebo hydraulické znamení, které má určitý význam. Pokud má signál nějaký význam, může být použit i k přenosu zpráv. I v případě, že signál nemá předem známý význam, může být nositelem informace. Při přenosu signálu se místo vysílání signálu nazývá vysílač, místo příjmu přijímač. Signály se přenášejí přenosovou cestou.
23 Druhy signálů Analogový signál informace vzájemně jednoznačně přiřazena ke všem hodnotám v rozsahu (např. velikost indukovaného napětí na plováku), dává spojitou informaci o poloze plováku, ke kterému je indukční cívka připojena např. signál výšky hladiny poloha plováku hydrostatický tlak odraz paprsku...
24 Druhy signálů Číslicový (digitální) signál informace přiřazena pouze k některým vzájemně odlišným hodnotám nebo dílčím rozsahům, přičemž celkovému dílčímu rozsahu hodnot je přiřazena stejná informace výhoda: informace méně citlivá na poruchy zvláštním případem binární (dvojkový) dvě hodnoty (symb. 0 a 1)
25 Proces digitalizace signálu Základní řetězec pro digitalizaci signálu Princip vzorkování a kvantování signálu
26 Přenosový řetězec Abeceda (zdroje zpráv) Zdroj informace Kódovací člen Vysílač Přenosový kanál Přijímač Dekódovací člen Příjemce informace Přenosové kanály (v úrovni signálu, nikoli času) spojité (analogové) diskrétní (kvantové, číslicové)
27 Rušivé vlivy a spolehlivost Přenos musí být zajištěn proti působení vnějších vlivů (šumy) nejčastěji zařazením vstupních převodníků a oddělovacích členů Rušivé signály Útlumové zkreslení signálu Fázové zkreslení signálu Kódové zabezpečení parita (lichá, sudá) kontrolní součty CRC (Cyclic Redundancy Code) Další úpravy signálu Šifrování Komprese
28 Charakteristiky Rychlost přenosu informace Množství informace přenesené informačním kanálem za jednotku času [bit/s],[bps] Směr přenosu dat jednosměrný, obousměrný (poloduplexní, plný duplex) Způsob přenosu sériový, paralelní Časový režim přenosu synchronní (s. znaky), asynchronní, arytmický
29 Metalická vedení Koaxiální kabel Výhody: cena, jednoduchost Nevýhody: poruchovost, omezení (počet uzlů, rychlost) Topologie: typicky sběrnice 10Base-2 2x stíněný koaxiální kabel 50 ohm, max. délka 185m klasický Ethernet (10 Mbit/s) 10Base-5-5x stíněný koaxiální kabel 50 ohm, max. délka 500m klasický Ethernet (10 Mbit/s)
30 Metalická vedení Kroucený dvoupár UTP - Unshelded Twisted Pair Stíněná modifikace (STP, FTP - foiled) Evropa Topologie: hvězda, strukturovaná kabeláž 10Base-T, 10Base-FL -100 ohm, klasický Ethernet (10 Mbit/s) 100Base-TX, 100Base-T4 100 ohm, Fast Ethernet (100Mbit/s)
31 Modemy řízení toku dat Modulátor + demodulátor = modem Způsob řízení zasílání dat jiným zařízením RTS/CTS (Request To Send / Clear To Send) Typy modemů Modemy pro komutované připojení do analogové sítě Terminálové adaptory (TA) pro ISDN připojení Modemy pro připojení ADSL GSM, UMTS modem
32 ISDN Integrated Services Digital Network Celosvětová veřejně dostupná digitální síť integrovaných služeb: telefonní služby, vysokorychlostní přenos dat, přenos fixního i pohyblivého obrazu komunikace 2 zařízení současně (modem+telefon) obdobné služby jako u GSM (identifikace volajícího, přesměrování, blokace, atd.) Přípojka euroisdn2 2 komunikační a 1 signalizační kanál 16 kbit/s Přípojka euroisdn30 30 komunikačních a 1 signalizační kanál 64 kbit/s
33 ADSL ADSL (Asymetric Digital Subscriber Line) Asi nejvyužívanější technologie typu DSL pro domácí využití Technologie pro vysokorychlostní přenos dat nekrouceným kabelem, kroucenou dvojlinkou nebo koaxiálním kabelem Asymetrické rychlost připojení pro přenášení dat ve směru k uživateli a od uživatele směrem do Internetu Pro přenos dat směrem do sítě se využívají frekvence khz Pro přenos dat směrem ze sítě se využívají frekvence 138 khz - 1,1 MHz
34 Optická vlákna Princip řetězec přenosu informace Světelný zdroj Optické vlákno Optický detektor
35 Optická vlákna Princip Snellův zákon lomu sin sin c α v v n β v c n v Totální odraz mezní úhel n1 opticky hustší prostředí n2 - opticky řidší prostředí n sin α m n 2 1
36 Optická vlákna Jádro - Obal jádra - Primární ochrana Sekundární ochrana
37 Optická vlákna Optické kabely Delší vzdálenosti Jednovidové (>2km), mnohovidové (260m-2km) Spojování budov venkovním prostředím (i kratší vzdál.) Galvanické oddělení např. ochrana před bleskem Topologie: typicky hvězda
38 Optická vlákna Přenos informace na větší vzdálenost (nízký útlum, i 100 km bez aktivních prvků) Větší šířka pásma, menší průměr a nižší hmotnost Větší délka (až 12 km v kuse) Dielektricita Možnost instalace v prostředích s vysokým el./vf. zamořením Bezpečnost (obtížnost odposlechu, snadno detekovatelné přerušení kabelu) 100Base-FX Fast Ethernet (100 Mbit/s) 1000Base-SX (multivid), 1000Base-LX (singlevid) Gigabit Eth.
39 Aktivní prvky (1) Fyzická vrstva Opakovač (repeater) pro zesílení signálu (útlum v pasivní částech sítě kabeláž) Rozbočovač (hub) koncentrace přípojek síťových zařízení (servery, pracovní stanice, tiskárny) do jednoho místa
40 Aktivní prvky (2) Linková vrstva Most (bridge) propojení segmentů sítě či sítí (i různé přenosové protokoly) zajišťuje komunikaci a sdílení zdrojů Přepínač (switch) pro rozsáhlejší sítě za účelem lepšího využití kapacity sítě; také pro kontrolu přístupů k prostředkům
41 Aktivní prvky (3) Síťová vrstva Směrovač (router) propojení dvou (více) sítí s různými protokoly a topologiemi u rozsáhlejších sítí a při požadavku vysoké spolehlivosti sítě
42 Zapojení více aktivních prvků
43 Bezdrátové přenosy rádiové přenosy radiové vlny s nízkým kmitočtem mikrovlnné přenosy radiové přenosy na frekvencích nad 100 MHz lze soustředit do úzkého svazku neobchází překážky infračervené přenosy komunikace na krátkou vzdálenost (notebooky, tiskárny,..) neprostupují skrz překážky světelné přenosy úzký světelný paprsek relativně velká závislost na atmosférických podmínkách jednosměrné
44 Proč bezdrátové sítě natažení kabelů není všude možné veřejné prostranství, historické budovy kabelové připojení může být nákladné využívání dočasných prostor poslední míle relativně snadná a rychlá instalace neovlivňují vzhled prostor vysoká flexibilita a mobilita instalace mobilita uživatelů
45 Způsoby přenosu narrowband -úzkopásmové užší frekvenční pásma v oblasti jednotek GHz nabízí přenosové rychlosti jednotek až stovek kilobitů za sekundu primárně pro přenos hlasu předností je delší dosah broadband širokopásmové širší frekvenční pásma v řádu desítek GHz větší přenosová kapacita nutná přímá viditelnost kratší dosah (3-5 km) primárně pro datové přenosy
46 Licenční pásmo kmitočtové spektrum fyzicky omezeno správcem Český telekomunikační úřad placené, ale garantované pásma pro datové sítě 3,5 GHz, 26 a 28 GHz mobilní sítě GSM a 1800 MHz televizní a radiové vysílání profesionální datové sítě FWA radiové sítě Tetra
47 Bezlicenční pásmo pásmo ISM (Industrial, Scientific and Medical) pásmo 2,4 GHz v ČR šířka 83 MHz a pásmo 5,2 5,775 GHz počet uživatelů není omezen nic není garantováno, ve velkých městech vyčerpáno problém rušení někdo otočí anténu majitel mikrovlnky nemusí žádat o licenci
48 Radiový signál rušení jinými systémy ve stejném pásu mikrovlnka nevadí kdo přišel později musí rušení odstranit důležitá je správná anténa přímá viditelnost záleží na materiálu a tloušťce překážky železobeton - smrt signálu cihly, sádrokarton - oslabení vlivy počasí stromy s listím, při prudkém dešti pokles signálu, voda je pohltí a ohřívá se, přehradu ale nevyvaříme nízké frekvence dobře obchází překážky, ale intenzita se vzdáleností rychle klesá vyšší frekvence přímočařejší, vyšší rychlosti, citlivé na atmosférické podmínky mlhu, smog Teoreticky (ve vzduchu): útlum [db] = *log(f [MHz]) + 20*log(l [km])
49 Modulace Modulace je nelineární proces, kterým se mění charakter vhodného nosného signálu pomocí modulujícího signálu. Modulace se velmi často používá při přenosu nebo záznamu elektrických nebo optických signálů. Modulace podle typu nosného signálu: spojité analogové modulace nosným signálem je signál s harmonickým průběhem v čase modulačním signálem je analogový signál spojité digitální modulace nosným signálem je signál s harmonickým průběhem v čase modulačním signálem je digitální signál diskrétní modulace nosným signálem těchto modulací je signál s nespojitým průběhem často také nazývaný taktovací signál
50 Modulace - přehled Spojitá analogová modulace y A sin( Principielní vzorec: t )
51 Digitální modulace a modulační rychlost Spojitá digitální modulace ASK - Amplitude-Shift Keying (odpovídá AM) FSK - Frequency-Shift Keying (odpovídá FM) PSK - Phase-Shift Keying (odpovídá PM) Modulační rychlost Počet změn nosného signálu za jednotku času (sekunda) modulační (telegrafní) rychlost s jednotkou Baud ozn. [Bd] (tvůrce telegraf. abecedy J. Baudot) u binárních signálů jednotky Baud a bit/s mají shodný význam
52 Princip propojení
53 IEEE Institute of Electrical and Electronic Engineers zabývá se Ethernetem bezdrátové lokální sítě (WLAN), založena bezdrátové osobní sítě (WPAN) širokopásmový bezdrátový přístup širokopásmové mobilní bezdrátové sítě 1997 standard IEEE standardy a, b standardy g, h WLAN Wireless Local Area Network
54 Rozprostřené spektrum tradiční technologie vměstnávají co největší počet signálů do relativně úzkého pásma rozprostřené spektrum naopak pomocí matematických funkcí rozptýlí sílu signálu do širokého frekvenčního bloku přijímač opačnou operaci převede zpět do úzkopásmového signálu je nařízeno, nelze používat jiný typ přenosu nepřináší žádnou zvláštní odolnost Tři základní techniky FHSS - Frequency Hopping Spread Spectrum DSSS - Direct Sequence Spread Spectrum (802,11b) OFDM Orthogonal Frequency Division Multiplex (802.11a, g)
55 Řízení přístupu CSMA/CA Carrier Sense, Multiple Access with Collision Avoidance nelze detekovat kolize vniklé křížením vln používá se systém potvrzování odesilatel pošle RTS (Request to Send) příjemce potvrdí CTS (Clear to Send) odesílatel odešle svá data příjemce potvrdí posláním ACK bitu (Acknowledgment) kontrola správnosti přijatých dat pomocí kontrolních součtů problém skrytého uzlu
56 Standardy a - v pásmu 5 GHz s rychlostí až 54 Mb/s, povolen jen uvnitř budov, používá OFDM b - v pásmu 2,4 GHz s rychlostí až 11 Mb/s, c definice procedur v rámci MAC podvrstvy pro síťové mosty, d - mezinárodní harmonizace kmitočtového spektra, e rozšíření MAC pro QoS, kvalita služeb f - Inter Access Point Protocol (IAPP), spolupráce přístupových bodů od různých výrobců
57 Standardy g - zvýšení rychlosti v pásmu 2,4 GHz na 54 Mb/s se zpětnou kompatibilitou s b h změny v řízení přístupu k spektru 5 GHz na 54Mb/s i - zlepšení bezpečnosti v bezdrátových sítích vylepšením autentifikačního a šifrovacího algoritmu j pouze Japonsko 802.1x -standard zabezpečení jak drátových, tak bezdrátových sítí.
58 802.11b kmitočtové pásmo: ,5 Mhz (v ČR) použitá modulace: HR/DSSS (High Rate DSSS -přímá sekvence o vysoké rychlosti), PBCC (pro rychlost 22Mb/s) dosahované rychlosti: 1; 2; 5,5; 11 Mb/s, záleží na podmínkách efektivní rychlost je až o 40% nižší kvůli režii vysílací výkon: je stanoven na maximální ekvivalentní izotropicky vyzářený výkon 100 mw dosah: maximálně lze v příhodných podmínkách dosáhnout spoje na vzdálenost několika kilometrů není dobře uzpůsobena na přenos hlasu nízká cena výhoda i pro školy někdo označuje jako funkční síť 4G
59 802.11g kmitočtové pásmo: ,5 Mhz (v ČR) použitá modulace: OFDM dosahované rychlosti: 1; 2; 5,5; 6; 9; 11; 12; 18; 24; 36; 48; 54 Mb/s vysílací výkon: vzhledem k práci ve stejném pásmu je upraven stejnou generální licencí ČTU jako pro IEEE b dosah: je mírně větší nebo stejný jako u b zpětně kompatibilní s b
60 802.11e Kvalita služeb QoS (Quality of Service) Metriky QoS koncové zpoždění doba mezi vysláním paketu od zdroje a jeho doručení příjemci kolísání zpoždění rozdíl v intervalech mezi přijímanými pakety ztráta paketů podíl přijatých paketů a vyslaných paketů za jednotku času šířka pásma přenosová kapacita propustnost objem dat úspěšně přenesených za jednotku času dočasným řešením bylo WME (Wireless Multimedia Extensions)
61 Typy bezdrátových sítí Ad-hoc stanice komunikují přímo není přístupový bod vhodné pro dočasné sítě (LAN párty) Infrastrukturní základní jednotkou access point veškerá komunikace přes něj nelze připojit stanici na více AP AP může asociovat více stanic transformuje bezdrátovou komunikaci na páteřní síť
62 Antény všesměrové - pokrývají úhel 360 nejběžnější typ používány na FI sektorové - pokrývají určitý sektor prostředí úhly např. 45, 90,... vhodné na zeď budovy směrové - vyzařují jedním směrem v úzkém pruhu signál soustředí do jednoho bodu vhodné pro delší vzdálenosti
63 Antény zisk antény nejdůležitější parametr čím větší, tím vzdálenější signál lze zachytit udává se v dbi (decibel na isotrop) vyzařovací úhel horizontální, vertikální vzhled - váha a rozměry, ochrana proti větru, případně vlhku lze vyrobit vlastní
64 Výstavba bezdrátové sítě propustnost sítě rychlost sítě možnost mobility přechod uživatelů oblast pokrytí počet uživatelů podpora páteřní sítě logika síťového plánování kolik IP adres charakteristika používaných aplikací požadavky na zabezpečení omezený pohyb osob vliv prostředí finance, od koho
65 Bezpečnost autentizace řízení přístupu oprávněných uživatelů u drátových stačí dobrý vrátný jednosměrný proces možnost útoku man-in-the-midlle open system klient posílá SSID (Service Set Identificator), přístupový bod jej může vysílat a stanice jej může přijmout a použít pro přístup lze AP konfigurovat jako uzavřený, zkušený uživatel však dokáže SSID vytáhnout z odposlechnutých paketů shared-key ověření správnosti sdíleného klíče pomocí WEP
66 Bezpečnost 802.1x obecný bezpečnostní rámec pro všechny typy LAN založen na protokolu EAP (Extensible Authentication Protocol) není neprůstřelné Nelze dostatečně omezit prostor, kde je signál k zachycení Některé přístupové body jsou absolutně nechráněny! Pouze 44% přístupových bodů používají šifrovanou komunikaci 10% přístupových bodů používá zcela standardní nechráněné nastavení
67 filtrování adres: nedefinuje Seznam MAC adres klientů, kteří se mohou k AP připojit Lze však odposlouchávat komunikaci a následně si svoji MAC přenastavit Problém s údržbou seznamu Omezení šířky pásma Časové omezení WEP - Wired Equivalent Privacy používá proudovou šifrovací metodu RC4 Kontrolní součet prováděn metodou CRC bitový s klíče 40 bitů a 128 bitový s klíčem 104 bitů Vždy přidán inicializační 24 bitový vektor
68 Bezpečnost WPA - WiFi Protected Access 2003 používá šifrování dynamickým klíčem TKIP (Temporal Key Integrity Protocol) 128 bitový klíč mění dočasný klíč každých paketů integrita kontrolována pomoci algoritmu MICHAEL WPA2 Klíč 128, 192, 256 bitů K protokolu TKIP přidán ještě CCMP (Counter Mode with Cipher Block Chaining Message Authentication Code Protocol) CCMP je založen AES (Advanced Encryption Standard) Dostatečný šifrovací algoritmus i pro vládní účely
69 Bluetooth radiová technologie o nízkém vysílacím výkonu (1mW) vyvinutá za cílem nahrazení pevného propojení elektronických zařízení (PC, tiskárny, mobilní telefony, PDA atd.) pracuje v pásmu 2,4 GHz datová rychlost 720 kb/s do vzdálenosti 10 metrů použita technika FSSS přímá viditelnost mezi vysílačem a přijímačem není potřeba jednoduchost, miniaturizace a nízká spotřeba
70 Celulární sítě Omezeným počtem frekvencí pokrývají celý region Opakování frekvencí umožňuje buňkový systém Jedna základnová stanice slouží pro více buňek
71 GSM Global System for Mobile Communication označována jako síť druhé generace v pásmech 900 MHz a 1800 MHz funguje na principu přepojování okruhů vznikala jako plně digitální síť, je však určena především k hlasovým službám datové služby jsou v ní implementovány převážně dodatečně
72 GSM přenos rychlostí 9,6 kb/s, některé společnosti až 14,4 kb/s několik typu spojeni hlasové, datové přenosová kapacita pevně vyhrazena od začátku do konce spojení platba za čas připojení HSCSD (High Speed Circuit Switched Data) zvyšuje přenosovou rychlost současným využitím několika kanálů oproti jednomu u klasického přenosu dat v sítích GSM teoreticky lze tímto způsobem spojit až osm kanálů ve skutečnosti se však vyrábějí zařízení podporující přenos pouze pomocí čtyř kanálů 43,2 kbit/s směrem k uživateli a 14,4 kbit/s od uživatele vyrovná se modemu
73 GPRS General Packet Radio Service služba pro mobilní připojení k internetu sítě dvaapůlté generace fungování na principu přepojování paketů nejlépe je si představit, že GPRS je zcela nová síť, doslova "přeložená" přes existující mobilní síť GSM, a využívající pouze systém základnových stanic většinou platba podle přenesených dat maximální přenosová rychlost 171,2 kbit/s většinou výrazně pomalejší a není garantováno podporují prakticky všechny moderní telefony
74 EDGE Enhanced Data for GSM Evolution lze snadno zavést do současných sítí, stačí pouze dokoupit zařízení, které je potřebné pro modulaci 8 PSK při srovnání s GPRS je asi třikrát rychlejší (maximum 474 kb/s) nikdy ale nebudete mít sami pro sebe celý vysílač, v praxi proto rychlosti kb/s. vpřípadě ČR se náklady odhadují přibližně na miliardu. v ČR od 2004
75 EDGE výhody lze předem odhadnout dosahované přenosové rychlosti není potřeba licenci nemusí se stavět nová síť možnost dosáhnutí velice kvalitního pokrytí podstatně nižší finanční náročnost pro operátora než u UMTS není třeba školit nové techniky (kromě modulace se téměř nic nemění) nevýhody jedná se o síť, která byla původně určena pro přenos hlasu jsou potřeba přístroje, které si rozumí s novým typem modulace
