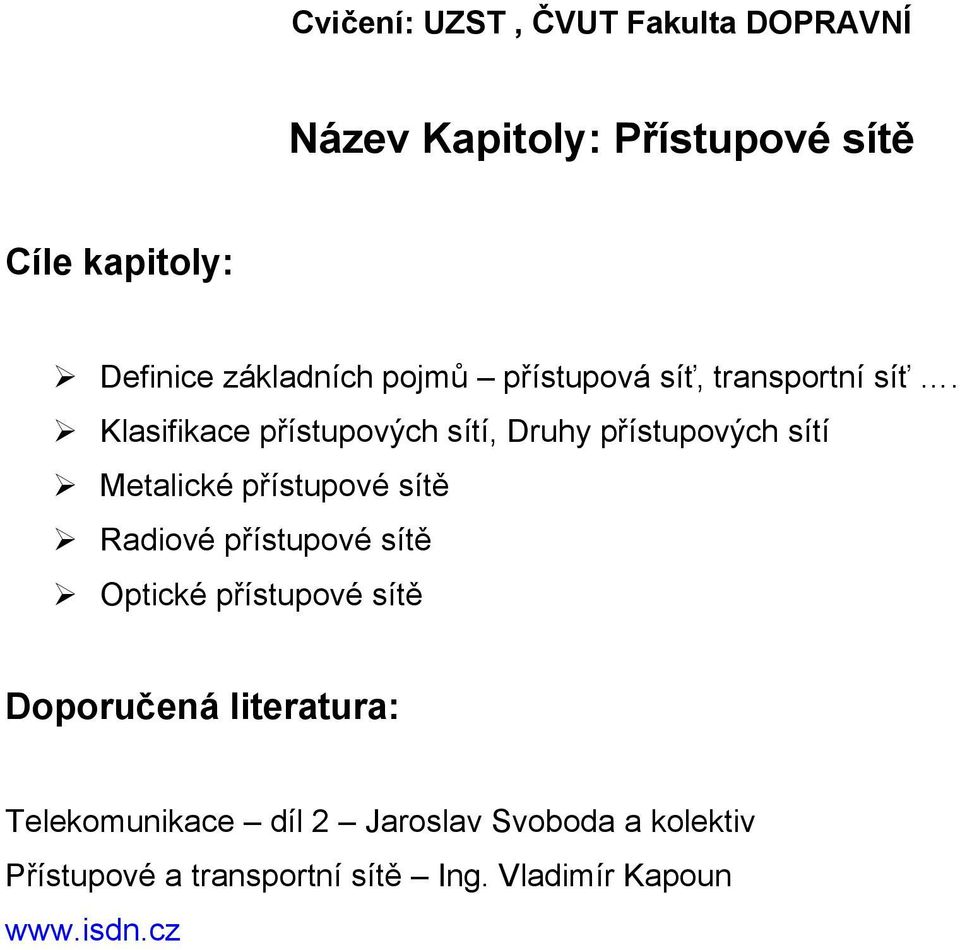

1 Cvičení: UZST, ČVUT Fakulta DOPRAVNÍ Název Kapitoly: Přístupové sítě Cíle kapitoly: Definice základních pojmů přístupová síť, transportní síť. Klasifikace přístupových sítí, Druhy přístupových sítí Metalické přístupové sítě Radiové přístupové sítě Optické přístupové sítě Doporučená literatura: Telekomunikace díl 2 Jaroslav Svoboda a kolektiv Přístupové a transportní sítě Ing. Vladimír Kapoun

2 1. Základní pojmy Transportní sít: Telekomunikační síť jejíž hlavním účelem je přenášet informace, prostřednictvím telekomunikačních signálů mezi jednotlivými uzly telekomunikační sítě. (za uzly považujeme převážně ústředny ). Hlavní charakteristika: - vysoké objemy dat - transport signálu na velké vzdálenosti - zařízení jsou umístěna v objektech provozovatelů - využívají optická média, v záloze rádiové a družicové spojení - velké nároky na spolehlivost Přístupová síť: Telekomunikační síť jejíž hlavním účelem je sběr a přeos informace, prostřednictvím telekomunikačních signálů z koncových zařízení k jednotlivým ústřednám, obslužným uzlů telekomunikační sítě. Mezi přístupovou síť nepatří místní telefonní obvod, tj. obvod zakončený analogovým telefonním přístrojem. Hlavní charakteristika: - různé přenosové rychlosti, od 10 Kbit/s až po 100 ky Mbit/s - transport signálu na malé a střední vzdálenosti - zařízení dislokována u uživatelů Rozdělení: Z hlediska využití media dělíme přístupové sítě na: - METALICKÉ - OPTICKÉ - RÁDIOVÉ Nejčastěji se však setkáváme s Hybridními (kombinovanými) technologiemi npř. HFTP (Hybrid Fibre Twisted Pair)

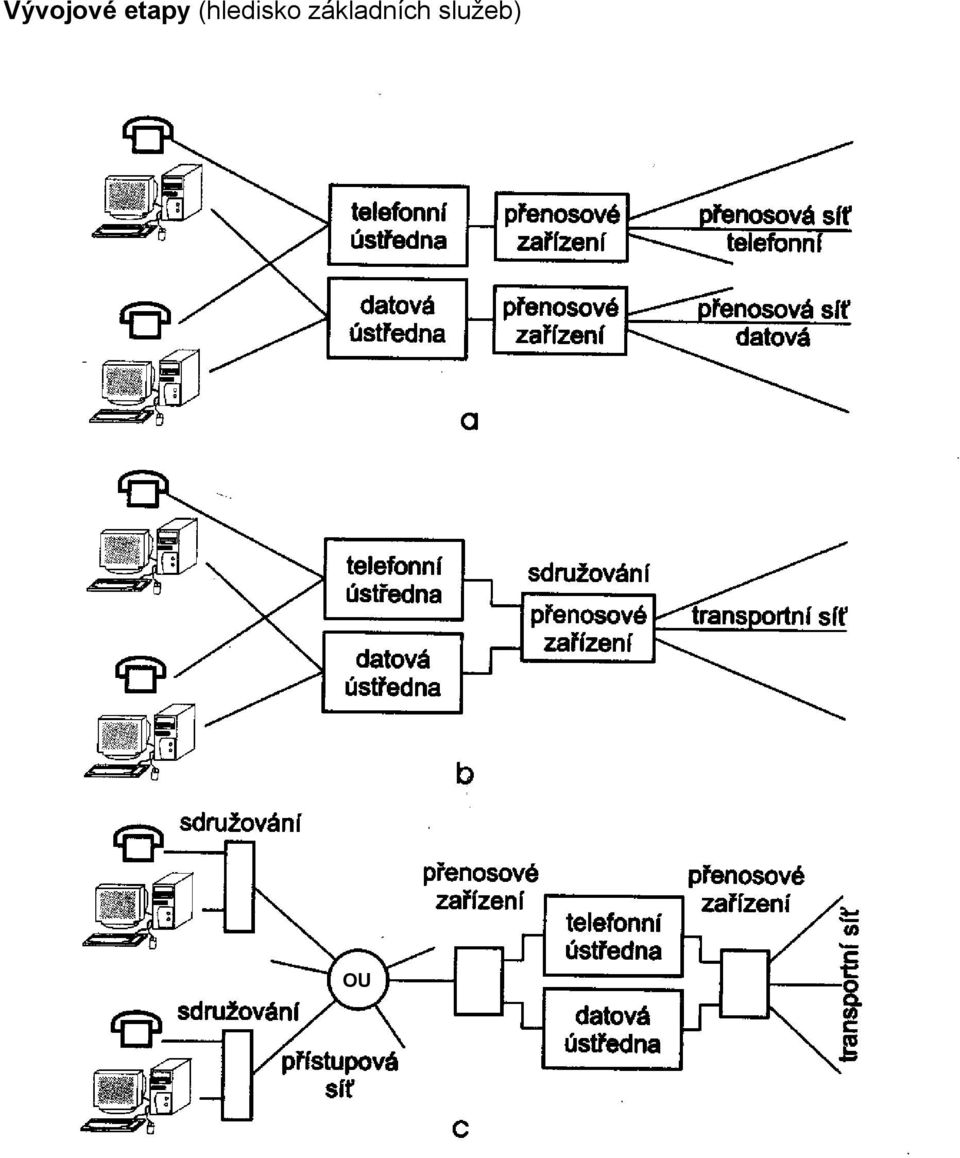

3 Vývojové etapy (hledisko základních služeb) OU

4 2. Metalické přístupové sítě Vyžívají datových měničů: V základním pásmu : - HDSL, GDN, DMZP V přiloženém pásmu: - pro širokopásmové kanály ADSL,VDSL,širokopásmové modemy - pro telefonní kanály seriové, paraelní modemy Nejčastější využívaná vedení: - TP. (Twisted Pair) Kroucená měděna linka - KK. Koaxiální kabel - SV. Slaboproudé vedení DPL (Digital Power Line) 2.1 Komutované linky Seriové, paraelní modemy 2.2 ISDN (Integrated Services Digital Network) Využívá plné digitalizace na telekomunikační sítě. Nabízeny jsou dva přístupy: Základní přístup: 2B+D Využívá TP vedení, 2 informační B kanály s přenosovou rychlostí 64 kbit/s + 1 signalizační kanál typu D s přenosovou rychlostí 16 kbit/s Primární přístup: 30B+D Využívá dvou TP vedení nebo optického media, 30 informačních kanálů s přenosovou rychlostí 64 kbit/s + 1 signalizační kanál typu D s přenosovou rychlostí 64kbit/s.

5

6 2.3 DSL (Digital Subscriber Line) Technologie DSL Digital Subscriber Line HDSL Hight Bit Subscriber Line ADSL Asymetric Digital Subscriber Line VDSL Very High speed Digital Subscriber Line Přenosová Typ provozu rychlost 160 kbit/s duplexní symetrický 1,544 nebo 2,048 Mbit/s 1,5 9 Mbit/s (downstram) kbit/s (upstram) 13 52,8 Mbit/s (downstram) 1,5 2,3 Mbit/s (upstram) 36,8 Mbit/s duplexní symetrický asymetrický asymetrický duplexní Možné příklady použití ISDN služba ISDN BRA (2B+D) Přípojná vedení T1/E1, WAN LAN, ISDN BRA (30b+D) Přístupové sítě internet, VOD Přístupové sítě, Internet, VOD, ATM přístupová síť Přístupové sítě, Internet, VOD, ATM přístupová síť

7 2.3.1 HDSL ( Hight Bit Subscriber Line ) Přenosová rychlost: 1,54 Mbit/s až 2,048 Mbit/s Frekvenční rozsah: do 485 khz Přenos: Duplexní, symetrický Kódování: 2B1Q (4B1H) ADSL ( Asymetric Digital Subscriber Line) Přenosová rychlost: 1,5 9 Mbit/s (downstram) kbit/s (upstram) Frekvenční rozsah: do 1,1 MHz Přenos: Asymetrický Kódování: DTM, QAM, CAP

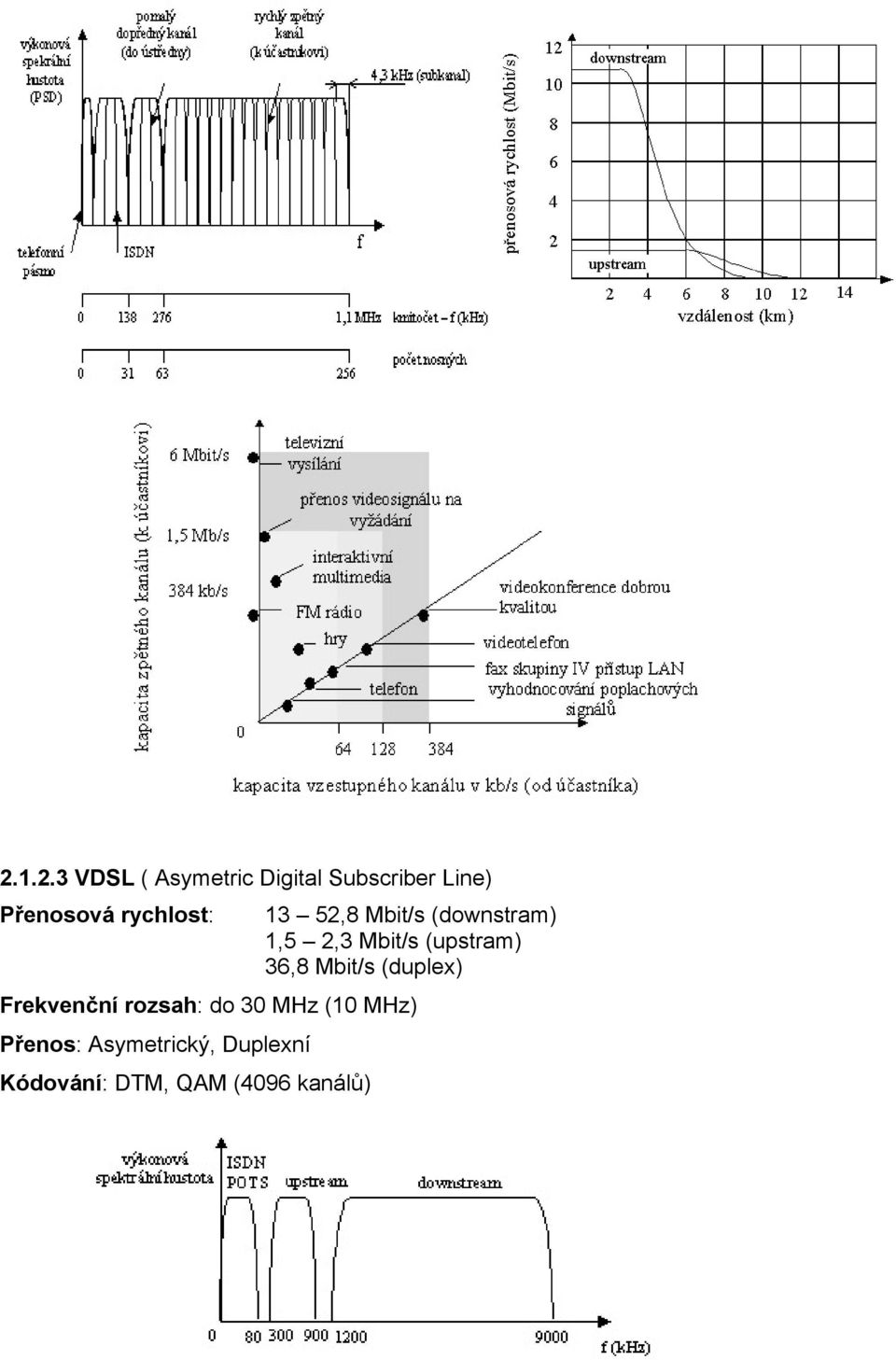

8 VDSL ( Asymetric Digital Subscriber Line) Přenosová rychlost: 13 52,8 Mbit/s (downstram) 1,5 2,3 Mbit/s (upstram) 36,8 Mbit/s (duplex) Frekvenční rozsah: do 30 MHz (10 MHz) Přenos: Asymetrický, Duplexní Kódování: DTM, QAM (4096 kanálů)

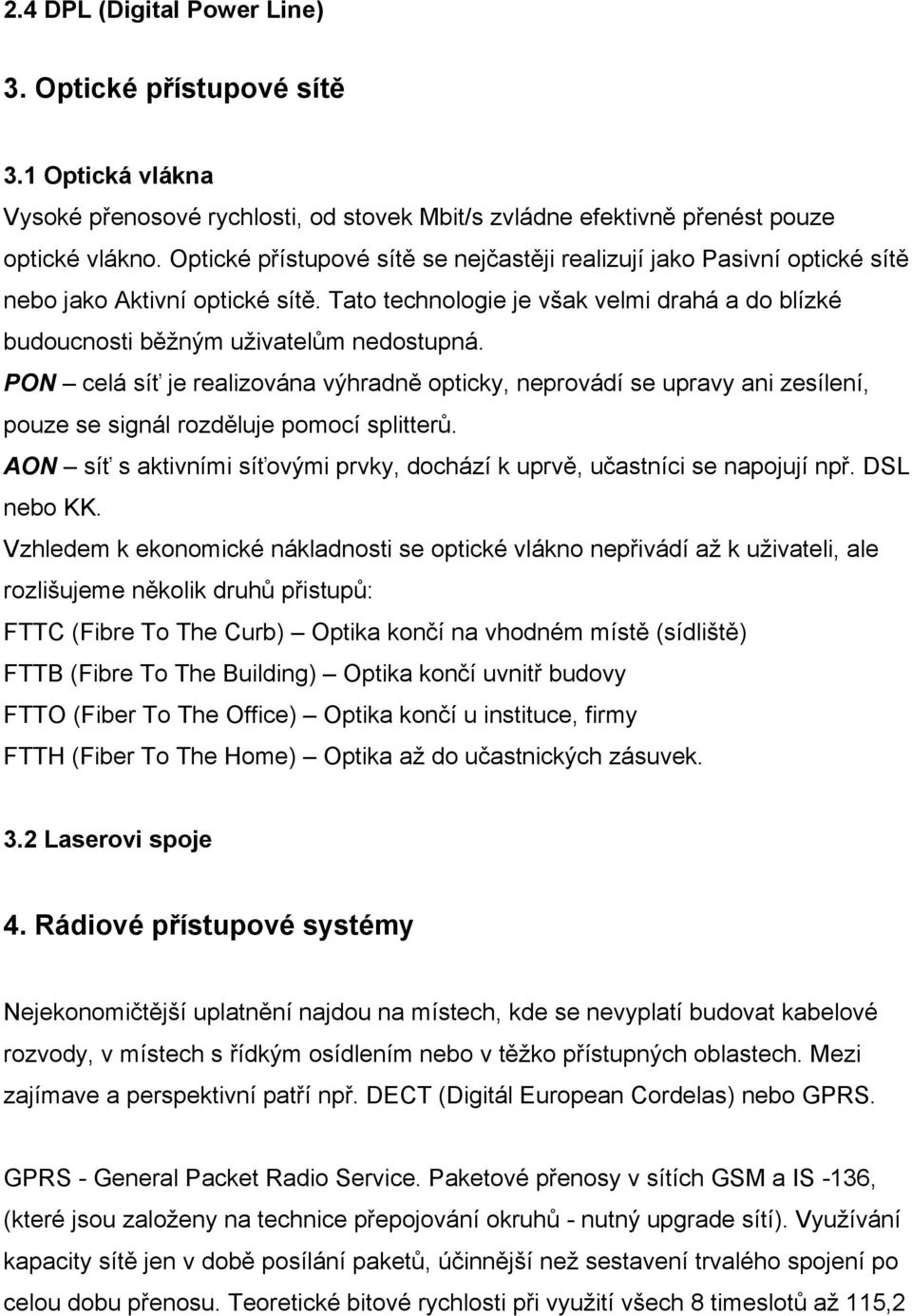

9 2.4 DPL (Digital Power Line) 3. Optické přístupové sítě 3.1 Optická vlákna Vysoké přenosové rychlosti, od stovek Mbit/s zvládne efektivně přenést pouze optické vlákno. Optické přístupové sítě se nejčastěji realizují jako Pasivní optické sítě nebo jako Aktivní optické sítě. Tato technologie je však velmi drahá a do blízké budoucnosti běžným uživatelům nedostupná. PON celá síť je realizována výhradně opticky, neprovádí se upravy ani zesílení, pouze se signál rozděluje pomocí splitterů. AON síť s aktivními síťovými prvky, dochází k uprvě, učastníci se napojují npř. DSL nebo KK. Vzhledem k ekonomické nákladnosti se optické vlákno nepřivádí až k uživateli, ale rozlišujeme několik druhů přistupů: FTTC (Fibre To The Curb) Optika končí na vhodném místě (sídliště) FTTB (Fibre To The Building) Optika končí uvnitř budovy FTTO (Fiber To The Office) Optika končí u instituce, firmy FTTH (Fiber To The Home) Optika až do učastnických zásuvek. 3.2 Laserovi spoje 4. Rádiové přístupové systémy Nejekonomičtější uplatnění najdou na místech, kde se nevyplatí budovat kabelové rozvody, v místech s řídkým osídlením nebo v těžko přístupných oblastech. Mezi zajímave a perspektivní patří npř. DECT (Digitál European Cordelas) nebo GPRS. GPRS - General Packet Radio Service. Paketové přenosy v sítích GSM a IS -136, (které jsou založeny na technice přepojování okruhů - nutný upgrade sítí). Využívání kapacity sítě jen v době posílání paketů, účinnější než sestavení trvalého spojení po celou dobu přenosu. Teoretické bitové rychlosti při využití všech 8 timeslotů až 115,2

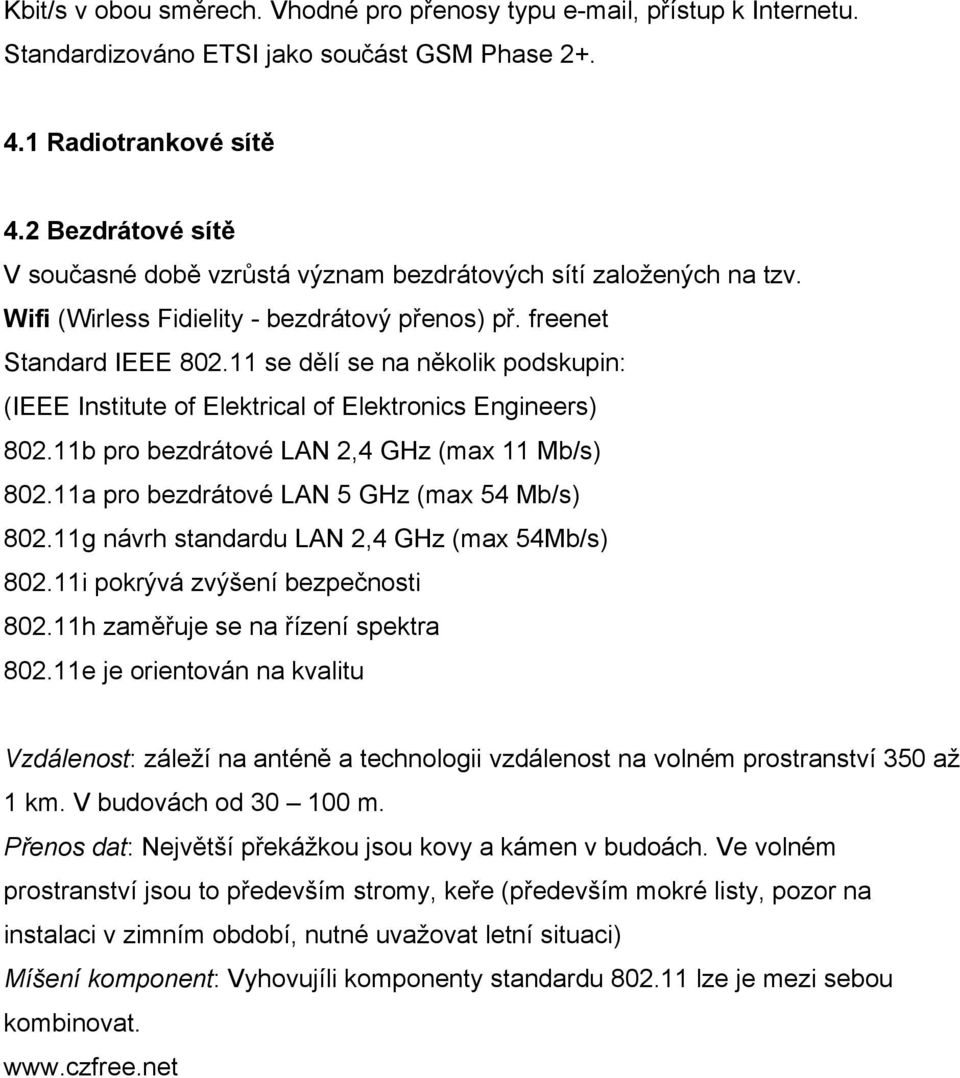

10 Kbit/s v obou směrech. Vhodné pro přenosy typu , přístup k Internetu. Standardizováno ETSI jako součást GSM Phase Radiotrankové sítě 4.2 Bezdrátové sítě V současné době vzrůstá význam bezdrátových sítí založených na tzv. Wifi (Wirless Fidielity - bezdrátový přenos) př. freenet Standard IEEE se dělí se na několik podskupin: (IEEE Institute of Elektrical of Elektronics Engineers) b pro bezdrátové LAN 2,4 GHz (max 11 Mb/s) a pro bezdrátové LAN 5 GHz (max 54 Mb/s) g návrh standardu LAN 2,4 GHz (max 54Mb/s) i pokrývá zvýšení bezpečnosti h zaměřuje se na řízení spektra e je orientován na kvalitu Vzdálenost: záleží na anténě a technologii vzdálenost na volném prostranství 350 až 1 km. V budovách od m. Přenos dat: Největší překážkou jsou kovy a kámen v budoách. Ve volném prostranství jsou to především stromy, keře (především mokré listy, pozor na instalaci v zimním období, nutné uvažovat letní situaci) Míšení komponent: Vyhovujíli komponenty standardu lze je mezi sebou kombinovat.

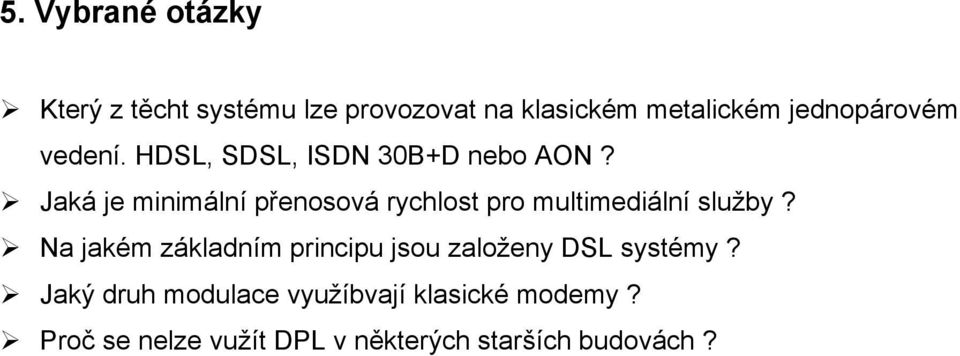

11 5. Vybrané otázky Který z těcht systému lze provozovat na klasickém metalickém jednopárovém vedení. HDSL, SDSL, ISDN 30B+D nebo AON? Jaká je minimální přenosová rychlost pro multimediální služby? Na jakém základním principu jsou založeny DSL systémy? Jaký druh modulace využíbvají klasické modemy? Proč se nelze vužít DPL v některých starších budovách?
