1 Systém reprosoustav surround Návod k obsluze SLS 570

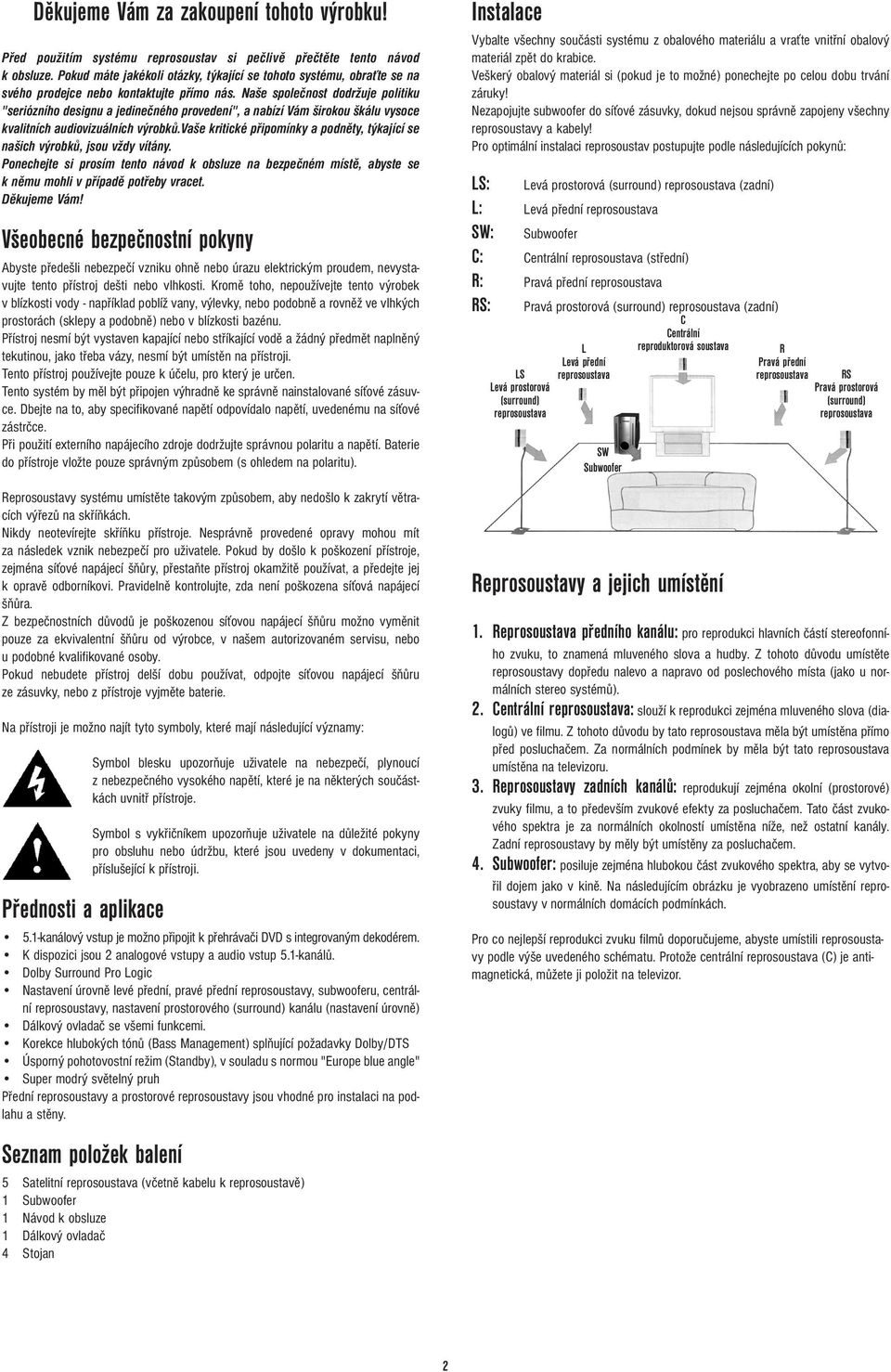

2 Děkujeme Vám za zakoupení tohoto výrobku! Před použitím systému reprosoustav si pečlivě přečtěte tento návod k obsluze. Pokud máte jakékoli otázky, týkající se tohoto systému, obraťte se na svého prodejce nebo kontaktujte přímo nás. Naše společnost dodržuje politiku "seriózního designu a jedinečného provedení", a nabízí Vám širokou škálu vysoce kvalitních audiovizuálních výrobků.vaše kritické připomínky a podněty, týkající se našich výrobků, jsou vždy vítány. Ponechejte si prosím tento návod k obsluze na bezpečném místě, abyste se k němu mohli v případě potřeby vracet. Děkujeme Vám! Všeobecné bezpečnostní pokyny Abyste předešli nebezpečí vzniku ohně nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti nebo vlhkosti. Kromě toho, nepoužívejte tento výrobek v blízkosti vody - například poblíž vany, výlevky, nebo podobně a rovněž ve vlhkých prostorách (sklepy a podobně) nebo v blízkosti bazénu. Přístroj nesmí být vystaven kapající nebo stříkající vodě a žádný předmět naplněný tekutinou, jako třeba vázy, nesmí být umístěn na přístroji. Tento přístroj používejte pouze k účelu, pro který je určen. Tento systém by měl být připojen výhradně ke správně nainstalované síťové zásuvce. Dbejte na to, aby specifikované napětí odpovídalo napětí, uvedenému na síťové zástrčce. Při použití externího napájecího zdroje dodržujte správnou polaritu a napětí. Baterie do přístroje vložte pouze správným způsobem (s ohledem na polaritu). Reprosoustavy systému umístěte takovým způsobem, aby nedošlo k zakrytí větracích výřezů na skříňkách. Nikdy neotevírejte skříňku přístroje. Nesprávně provedené opravy mohou mít za následek vznik nebezpečí pro uživatele. Pokud by došlo k poškození přístroje, zejména síťové napájecí šňůry, přestaňte přístroj okamžitě používat, a předejte jej k opravě odborníkovi. Pravidelně kontrolujte, zda není poškozena síťová napájecí šňůra. Z bezpečnostních důvodů je poškozenou síťovou napájecí šňůru možno vyměnit pouze za ekvivalentní šňůru od výrobce, v našem autorizovaném servisu, nebo u podobné kvalifikované osoby. Pokud nebudete přístroj delší dobu používat, odpojte síťovou napájecí šňůru ze zásuvky, nebo z přístroje vyjměte baterie. Na přístroji je možno najít tyto symboly, které mají následující významy: Přednosti a aplikace Symbol blesku upozorňuje uživatele na nebezpečí, plynoucí z nebezpečného vysokého napětí, které je na některých součástkách uvnitř přístroje. Symbol s vykřičníkem upozorňuje uživatele na důležité pokyny pro obsluhu nebo údržbu, které jsou uvedeny v dokumentaci, příslušející k přístroji. 5.1-kanálový vstup je možno připojit k přehrávači DVD s integrovaným dekodérem. K dispozici jsou 2 analogové vstupy a audio vstup 5.1-kanálů. Dolby Surround Pro Logic Nastavení úrovně levé přední, pravé přední reprosoustavy, subwooferu, centrální reprosoustavy, nastavení prostorového (surround) kanálu (nastavení úrovně) Dálkový ovladač se všemi funkcemi. Korekce hlubokých tónů (Bass Management) splňující požadavky Dolby/DTS Úsporný pohotovostní režim (Standby), v souladu s normou "Europe blue angle" Super modrý světelný pruh Přední reprosoustavy a prostorové reprosoustavy jsou vhodné pro instalaci na podlahu a stěny. Seznam položek balení 5 Satelitní (včetně kabelu k reprosoustavě) 1 1 Návod k obsluze 1 Dálkový ovladač 4 Stojan Instalace Vybalte všechny součásti systému z obalového materiálu a vraťte vnitřní obalový materiál zpět do krabice. Veškerý obalový materiál si (pokud je to možné) ponechejte po celou dobu trvání záruky! Nezapojujte subwoofer do síťové zásuvky, dokud nejsou správně zapojeny všechny reprosoustavy a kabely! Pro optimální instalaci reprosoustav postupujte podle následujících pokynů: LS: Levá prostorová (surround) (zadní) L: Levá přední SW: C: Centrální (střední) R: Pravá přední RS: LS Levá prostorová (surround) Pravá prostorová (surround) (zadní) C Centrální reproduktorová soustava L Levá přední SW Reprosoustavy a jejich umístění R Pravá přední RS Pravá prostorová (surround) 1. Reprosoustava předního kanálu: pro reprodukci hlavních částí stereofonního zvuku, to znamená mluveného slova a hudby. Z tohoto důvodu umístěte reprosoustavy dopředu nalevo a napravo od poslechového místa (jako u normálních stereo systémů). 2. Centrální : slouží k reprodukci zejména mluveného slova (dialogů) ve filmu. Z tohoto důvodu by tato měla být umístěna přímo před posluchačem. Za normálních podmínek by měla být tato umístěna na televizoru. 3. Reprosoustavy zadních kanálů: reprodukují zejména okolní (prostorové) zvuky filmu, a to především zvukové efekty za posluchačem. Tato část zvukového spektra je za normálních okolností umístěna níže, než ostatní kanály. Zadní reprosoustavy by měly být umístěny za posluchačem. 4. : posiluje zejména hlubokou část zvukového spektra, aby se vytvořil dojem jako v kině. Na následujícím obrázku je vyobrazeno umístění reprosoustavy v normálních domácích podmínkách. Pro co nejlepší reprodukci zvuku filmů doporučujeme, abyste umístili reprosoustavy podle výše uvedeného schématu. Protože centrální (C) je antimagnetická, můžete ji položit na televizor. 2

3 Na rozdíl od centrální reprosoustavy je třeba hlavní reprosoustavy (přední kanály) (L - levý a R - pravý) umístit dostatečně daleko od sebe. V důsledku směrovosti středních a vysokých kmitočtů, které jsou silnější než hluboké tóny, můžete subwoofer (SW) umístit do kteréhokoli rohu místnosti. Pokud máte rádi velmi nízké kmitočty, můžete subwoofer umístit do blízkosti posluchače. S výjimkou subwooferu by středové roviny všech reprosoustav měly být umístěny v úrovni uší posluchače. Prostorové (surround) reprosoustavy (LS) a (RS) by měly být umístěny po obou stranách místa pro sledování, přičemž by měly být natočeny směrem k posluchači. Ovládací prvky na čelním panelu 1. Indikátor pohotovostního stavu (STANDBY) 2. Tlačítko zapnutí/vypnutí (POWER) 3. Senzor dálkového ovládání 4. Vstup AUX 5. Vstup CD 6. Vstup 5.1-kanálů 7. Informační indikátor INFO 8. Volič vstupů (INPUT) 9. Utlumení zvuku (MUTE) 10. VOL. + Zvýšení celkové hlasitosti 11. VOL. - Snížení celkové hlasitosti 12. Modré osvětlení Konektory na zadním panelu Dálkový ovladač 1. STANDBY (pohotovostní stav) 2. CEN + / zvýšení hlasitosti - centrální 3. CEN - / snížení hlasitosti - centrální 4. SUR + / zvýšení hlasitosti - prostorová (surround) 5. SUR - / snížení hlasitosti - prostorová (surround) 6. SUB + / zvýšení hlasitosti - subwoofer 7. SUB - / snížení hlasitosti - subwoofer 8. INPUT SEL Přepínač/volič vstupního zdroje audio 9. LEFT + / zvýšení úrovně - levá 10. LEFT - / snížení úrovně - levá 11. MUTE dočasné vypnutí zvuku 12. VOL + / zvýšení celkové hlasitosti 13. VOL - / snížení celkové hlasitosti 14. Ovládání DSP 15. RIGHT + / zvýšení úrovně - pravá 16. RIGHT - / snížení úrovně - pravá Vložení baterií (nejsou součástí příslušenství) Otevřete víčko prostoru pro baterie na zadní straně dálkového ovladače. Vložte do tohoto prostoru 2 baterie typu UM4 "AAA" 1,5 V. Ujistěte se prosím, že je jejich polarita správná (viz vnitřní plocha prostoru pro baterie nebo popis z vnější strany)! Pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj prosím baterie, abyste předešli vytečení kyseliny z baterie. Vyměňujte vždy jen celou sadu (2) baterií. Nevyměňujte pouze jednu baterii. Varování: Baterie byste neměli vyhazovat do běžného domovního odpadu. Použité baterie zahoďte do vyhrazeného odpadkového kontejneru nebo je předejte svému prodejci. Baterie nikdy nevhazujte do ohně. Zapojení reprosoustav Pravá přední Centrální Levá přední 1. Vstup audio kanálů 2. Vstup audio - CD (2-kanálové stereo) 3. Vstup audio - AUX (2-kanálové stereo) 4. Výstup audio - FL/FR (přední reprosoustavy) 5. Výstup audio - C (centrální ) 6. Výstup audio - Ls/Rs (prostorové reprosoustavy surround) 7. ON/OFF - Vypínač (zapnutí/vypnutí) Pravá prostorová (surround) Levá prostorová (surround) 1. Vstup 5.1-kanálů: používá se pro připojení externího zvukového zdroje k výstupu 5.1-kanálů (například přehrávače disků DVD) 2. CD: používá se pro připojení externího zvukového zdroje k výstupu CD (například přehrávače disků CD) 3. Vstup AUX: používá se pro připojení externího zvukového zdroje k výstupu CD (například Hi-Fi videorekordéru). 3

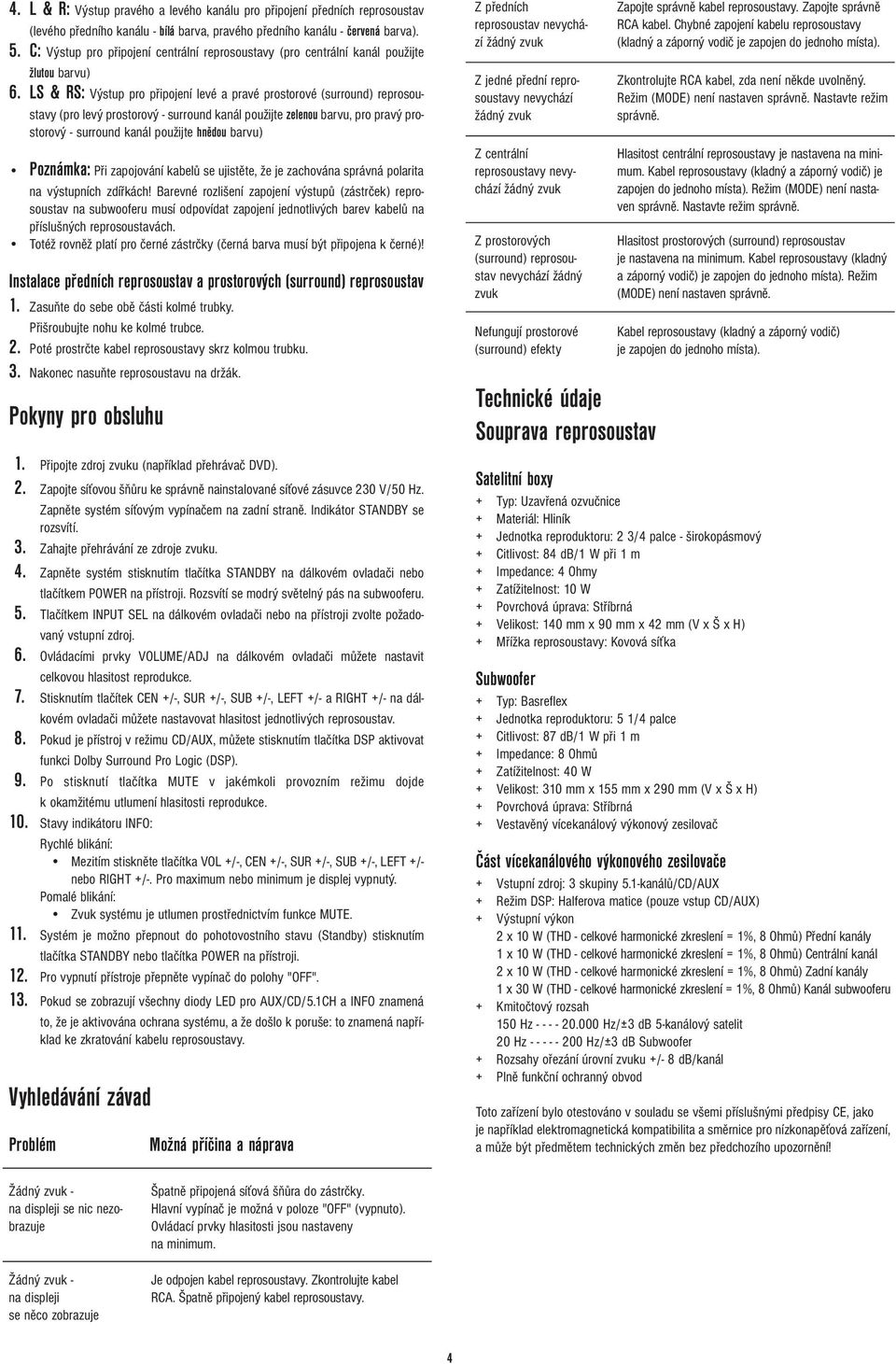

4 4. L & R: Výstup pravého a levého kanálu pro připojení předních reprosoustav (levého předního kanálu - bílá barva, pravého předního kanálu - červená barva). 5. C: Výstup pro připojení centrální reprosoustavy (pro centrální kanál použijte žlutou barvu) 6. LS & RS: Výstup pro připojení levé a pravé prostorové (surround) reprosoustavy (pro levý prostorový - surround kanál použijte zelenou barvu, pro pravý prostorový - surround kanál použijte hnědou barvu) Poznámka: Při zapojování kabelů se ujistěte, že je zachována správná polarita na výstupních zdířkách! Barevné rozlišení zapojení výstupů (zástrček) reprosoustav na subwooferu musí odpovídat zapojení jednotlivých barev kabelů na příslušných reprosoustavách. Totéž rovněž platí pro černé zástrčky (černá barva musí být připojena k černé)! Instalace předních reprosoustav a prostorových (surround) reprosoustav 1. Zasuňte do sebe obě části kolmé trubky. Přišroubujte nohu ke kolmé trubce. 2. Poté prostrčte kabel reprosoustavy skrz kolmou trubku. 3. Nakonec nasuňte reprosoustavu na držák. Pokyny pro obsluhu 1. Připojte zdroj zvuku (například přehrávač DVD). 2. Zapojte síťovou šňůru ke správně nainstalované síťové zásuvce 230 V/50 Hz. Zapněte systém síťovým vypínačem na zadní straně. Indikátor STANDBY se rozsvítí. 3. Zahajte přehrávání ze zdroje zvuku. 4. Zapněte systém stisknutím tlačítka STANDBY na dálkovém ovladači nebo tlačítkem POWER na přístroji. Rozsvítí se modrý světelný pás na subwooferu. 5. Tlačítkem INPUT SEL na dálkovém ovladači nebo na přístroji zvolte požadovaný vstupní zdroj. 6. Ovládacími prvky VOLUME/ADJ na dálkovém ovladači můžete nastavit celkovou hlasitost reprodukce. 7. Stisknutím tlačítek CEN +/-, SUR +/-, SUB +/-, LEFT +/- a RIGHT +/- na dálkovém ovladači můžete nastavovat hlasitost jednotlivých reprosoustav. 8. Pokud je přístroj v režimu CD/AUX, můžete stisknutím tlačítka DSP aktivovat funkci Dolby Surround Pro Logic (DSP). 9. Po stisknutí tlačítka MUTE v jakémkoli provozním režimu dojde k okamžitému utlumení hlasitosti reprodukce. 10. Stavy indikátoru INFO: Rychlé blikání: Mezitím stiskněte tlačítka VOL +/-, CEN +/-, SUR +/-, SUB +/-, LEFT +/- nebo RIGHT +/-. Pro maximum nebo minimum je displej vypnutý. Pomalé blikání: Zvuk systému je utlumen prostřednictvím funkce MUTE. 11. Systém je možno přepnout do pohotovostního stavu (Standby) stisknutím tlačítka STANDBY nebo tlačítka POWER na přístroji. 12. Pro vypnutí přístroje přepněte vypínač do polohy "OFF". 13. Pokud se zobrazují všechny diody LED pro AUX/CD/5.1CH a INFO znamená to, že je aktivována ochrana systému, a že došlo k poruše: to znamená například ke zkratování kabelu reprosoustavy. Vyhledávání závad Problém Možná příčina a náprava Z předních reprosoustav nevychází Z jedné přední reprosoustavy nevychází Z centrální reprosoustavy nevychází Z prostorových (surround) reprosoustav nevychází žádný zvuk Nefungují prostorové (surround) efekty Technické údaje Souprava reprosoustav Zapojte správně kabel reprosoustavy. Zapojte správně RCA kabel. Chybné zapojení kabelu reprosoustavy (kladný a záporný vodič je zapojen do jednoho místa). Zkontrolujte RCA kabel, zda není někde uvolněný. Režim (MODE) není nastaven správně. Nastavte režim správně. Hlasitost centrální reprosoustavy je nastavena na minimum. Kabel reprosoustavy (kladný a záporný vodič) je zapojen do jednoho místa). Režim (MODE) není nastaven správně. Nastavte režim správně. Hlasitost prostorových (surround) reprosoustav je nastavena na minimum. Kabel reprosoustavy (kladný a záporný vodič) je zapojen do jednoho místa). Režim (MODE) není nastaven správně. Kabel reprosoustavy (kladný a záporný vodič) je zapojen do jednoho místa). Satelitní boxy + Typ: Uzavřená ozvučnice + Materiál: Hliník + Jednotka reproduktoru: 2 3/4 palce - širokopásmový + Citlivost: 84 db/1 W při 1 m + Impedance: 4 Ohmy + Zatížitelnost: 10 W + Povrchová úprava: Stříbrná + Velikost: 140 mm x 90 mm x 42 mm (V x Š x H) + Mřížka reprosoustavy: Kovová síťka + Typ: Basreflex + Jednotka reproduktoru: 5 1/4 palce + Citlivost: 87 db/1 W při 1 m + Impedance: 8 Ohmů + Zatížitelnost: 40 W + Velikost: 310 mm x 155 mm x 290 mm (V x Š x H) + Povrchová úprava: Stříbrná + Vestavěný vícekanálový výkonový zesilovač Část vícekanálového výkonového zesilovače + Vstupní zdroj: 3 skupiny 5.1-kanálů/CD/AUX + Režim DSP: Halferova matice (pouze vstup CD/AUX) + Výstupní výkon 2 x 10 W (THD - celkové harmonické zkreslení = 1%, 8 Ohmů) Přední kanály 1 x 10 W (THD - celkové harmonické zkreslení = 1%, 8 Ohmů) Centrální kanál 2 x 10 W (THD - celkové harmonické zkreslení = 1%, 8 Ohmů) Zadní kanály 1 x 30 W (THD - celkové harmonické zkreslení = 1%, 8 Ohmů) Kanál subwooferu + Kmitočtový rozsah 150 Hz Hz/±3 db 5-kanálový satelit 20 Hz Hz/±3 db + Rozsahy ořezání úrovní zvuku +/- 8 db/kanál + Plně funkční ochranný obvod Toto zařízení bylo otestováno v souladu se všemi příslušnými předpisy CE, jako je například elektromagnetická kompatibilita a směrnice pro nízkonapěťová zařízení, a může být předmětem technických změn bez předchozího upozornění! Žádný zvuk - na displeji se nic nezobrazuje Žádný zvuk - na displeji se něco zobrazuje Špatně připojená síťová šňůra do zástrčky. Hlavní vypínač je možná v poloze "OFF" (vypnuto). Ovládací prvky hlasitosti jsou nastaveny na minimum. Je odpojen kabel reprosoustavy. Zkontrolujte kabel RCA. Špatně připojený kabel reprosoustavy. 4

5 Vyrobilo Z STUDIO Zlín, 2004
