1 MAKING MODERN LIVING POSSIBLE New photo VLT AutomationDrive Příručka pro správný výběr

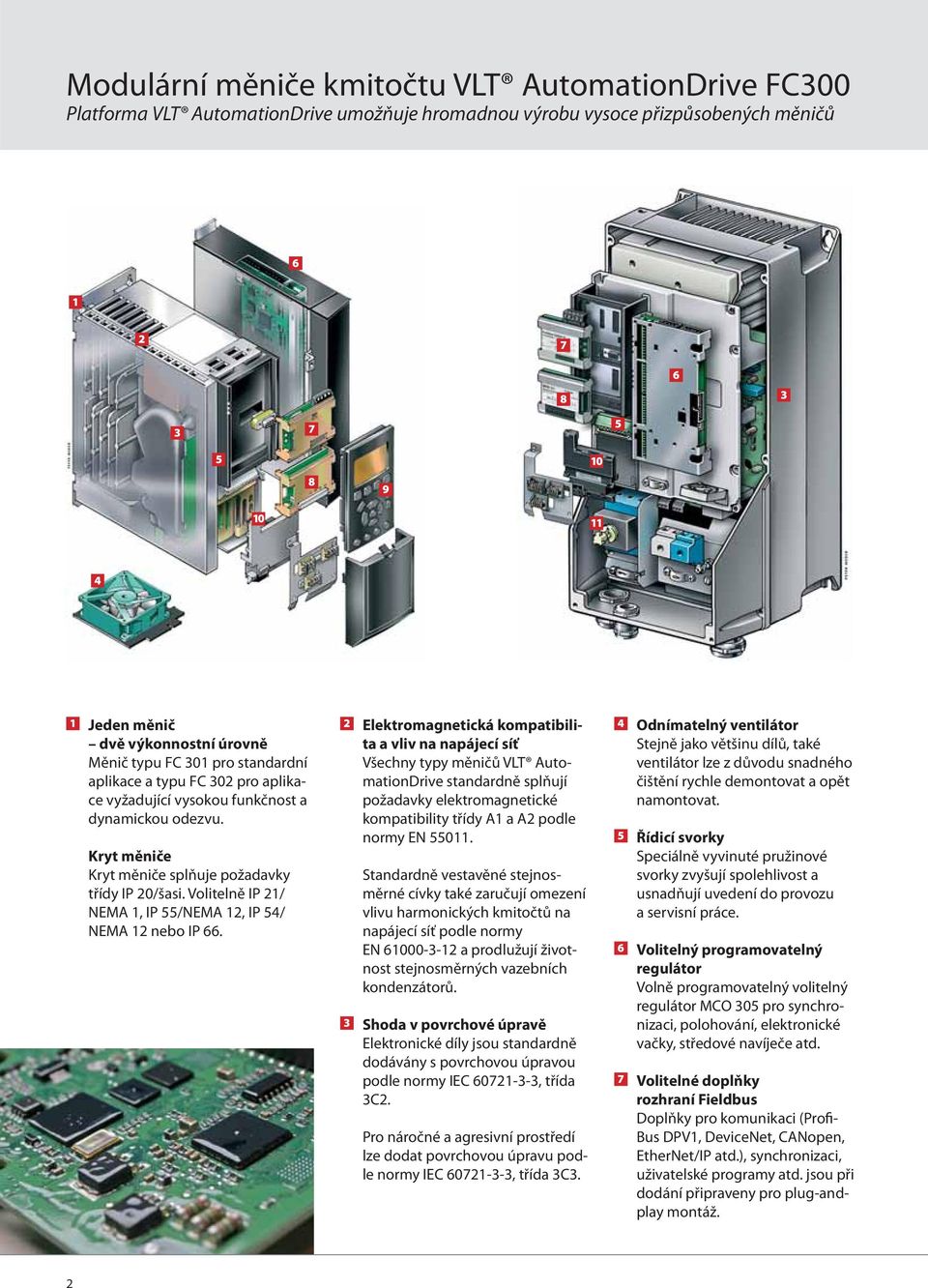

2 Modulární měniče kmitočtu VLT AutomationDrive FC300 Platforma VLT AutomationDrive umožňuje hromadnou výrobu vysoce přizpůsobených měničů Jeden měnič dvě výkonnostní úrovně Měnič typu FC 301 pro standardní aplikace a typu FC 302 pro aplikace vyžadující vysokou funkčnost a dynamickou odezvu. Kryt měniče Kryt měniče splňuje požadavky třídy IP 20/šasi. Volitelně IP 21/ NEMA 1, IP 55/NEMA 12, IP 54/ NEMA 12 nebo IP Elektromagnetická kompatibilita a vliv na napájecí síť Všechny typy měničů VLT AutomationDrive standardně splňují požadavky elektromagnetické kompatibility třídy A1 a A2 podle normy EN Standardně vestavěné stejnosměrné cívky také zaručují omezení vlivu harmonických kmitočtů na napájecí síť podle normy EN a prodlužují životnost stejnosměrných vazebních kondenzátorů. 3 Shoda v povrchové úpravě Elektronické díly jsou standardně dodávány s povrchovou úpravou podle normy IEC , třída 3C2. Pro náročné a agresivní prostředí lze dodat povrchovou úpravu podle normy IEC , třída 3C3. 4 Odnímatelný ventilátor Stejně jako většinu dílů, také ventilátor lze z důvodu snadného čištění rychle demontovat a opět namontovat. 5 Řídicí svorky Speciálně vyvinuté pružinové svorky zvyšují spolehlivost a usnadňují uvedení do provozu a servisní práce. 6 Volitelný programovatelný regulátor Volně programovatelný volitelný regulátor MCO 305 pro synchronizaci, polohování, elektronické vačky, středové navíječe atd. 7 Volitelné doplňky rozhraní Fieldbus Doplňky pro komunikaci (Profi- Bus DPV1, DeviceNet, CANopen, EtherNet/IP atd.), synchronizaci, uživatelské programy atd. jsou při dodání připraveny pro plug-andplay montáž. 2

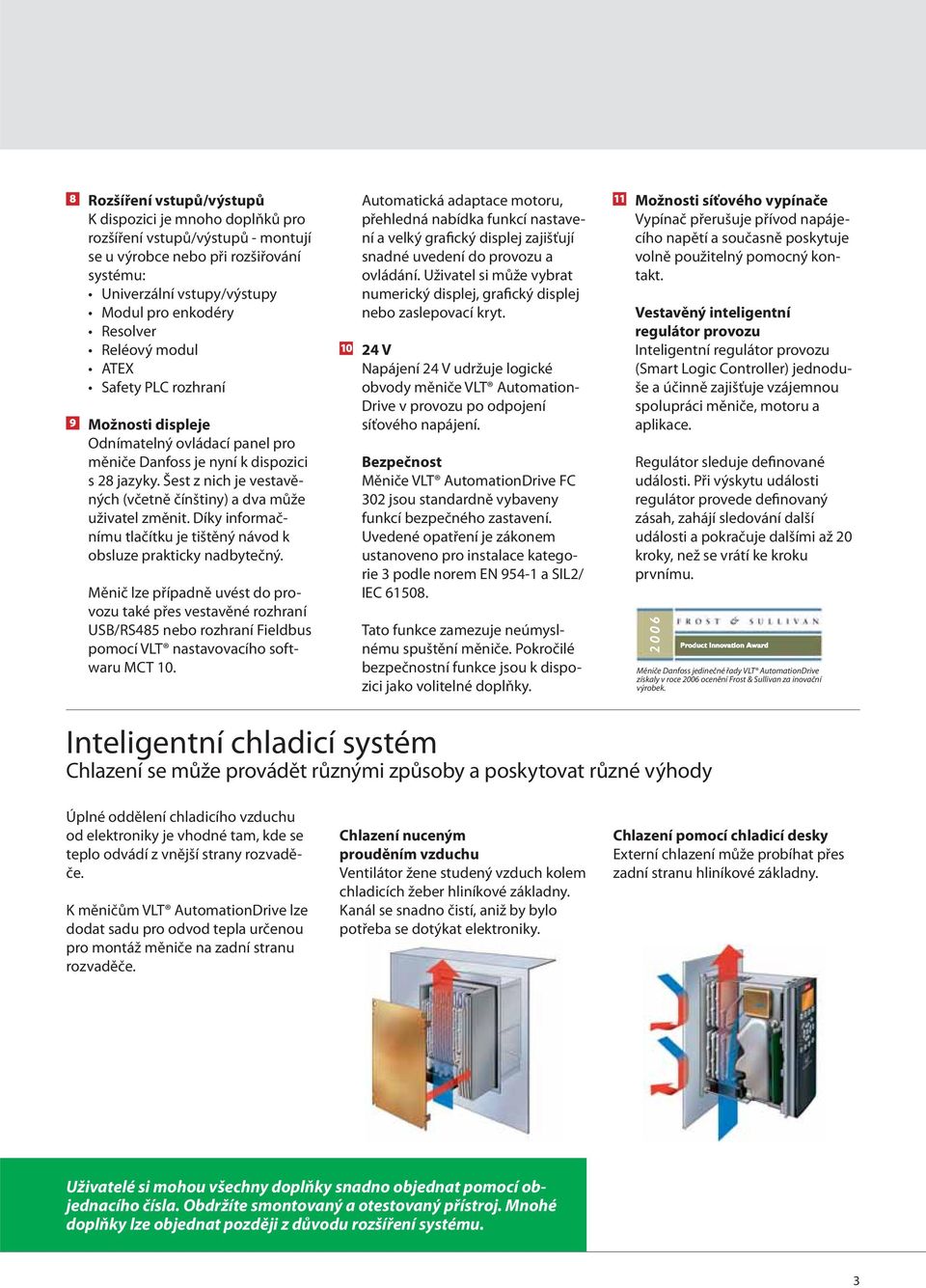

3 8 Rozšíření vstupů/výstupů K dispozici je mnoho doplňků pro rozšíření vstupů/výstupů - montují se u výrobce nebo při rozšiřování systému: Univerzální vstupy/výstupy Modul pro enkodéry Resolver Reléový modul ATEX Safety PLC rozhraní 9 Možnosti displeje Odnímatelný ovládací panel pro měniče Danfoss je nyní k dispozici s 28 jazyky. Šest z nich je vestavěných (včetně čínštiny) a dva může uživatel změnit. Díky informačnímu tlačítku je tištěný návod k obsluze prakticky nadbytečný. Měnič lze případně uvést do provozu také přes vestavěné rozhraní USB/RS485 nebo rozhraní Fieldbus pomocí VLT nastavovacího softwaru MCT 10. Automatická adaptace motoru, přehledná nabídka funkcí nastavení a velký grafický displej zajišťují snadné uvedení do provozu a ovládání. Uživatel si může vybrat numerický displej, grafický displej nebo zaslepovací kryt V Napájení 24 V udržuje logické obvody měniče VLT Automation- Drive v provozu po odpojení síťového napájení. Bezpečnost Měniče VLT AutomationDrive FC 302 jsou standardně vybaveny funkcí bezpečného zastavení. Uvedené opatření je zákonem ustanoveno pro instalace kategorie 3 podle norem EN a SIL2/ IEC Tato funkce zamezuje neúmyslnému spuštění měniče. Pokročilé bezpečnostní funkce jsou k dispozici jako volitelné doplňky. 11 Možnosti síťového vypínače Vypínač přerušuje přívod napájecího napětí a současně poskytuje volně použitelný pomocný kontakt. Vestavěný inteligentní regulátor provozu Inteligentní regulátor provozu (Smart Logic Controller) jednoduše a účinně zajišťuje vzájemnou spolupráci měniče, motoru a aplikace. Regulátor sleduje definované události. Při výskytu události regulátor provede definovaný zásah, zahájí sledování další události a pokračuje dalšími až 20 kroky, než se vrátí ke kroku prvnímu. Měniče Danfoss jedinečné řady VLT AutomationDrive získaly v roce 2006 ocenění Frost & Sullivan za inovační výrobek. Inteligentní chladicí systém Chlazení se může provádět různými způsoby a poskytovat různé výhody Úplné oddělení chladicího od elektroniky je vhodné tam, kde se teplo odvádí z vnější strany rozvaděče. K měničům VLT AutomationDrive lze dodat sadu pro odvod tepla určenou pro montáž měniče na zadní stranu rozvaděče. Chlazení nuceným prouděním Ventilátor žene studený vzduch kolem chladicích žeber hliníkové základny. Kanál se snadno čistí, aniž by bylo potřeba se dotýkat elektroniky. Chlazení pomocí chladicí desky Externí chlazení může probíhat přes zadní stranu hliníkové základny. Uživatelé si mohou všechny doplňky snadno objednat pomocí objednacího čísla. Obdržíte smontovaný a otestovaný přístroj. Mnohé doplňky lze objednat později z důvodu rozšíření systému. 3

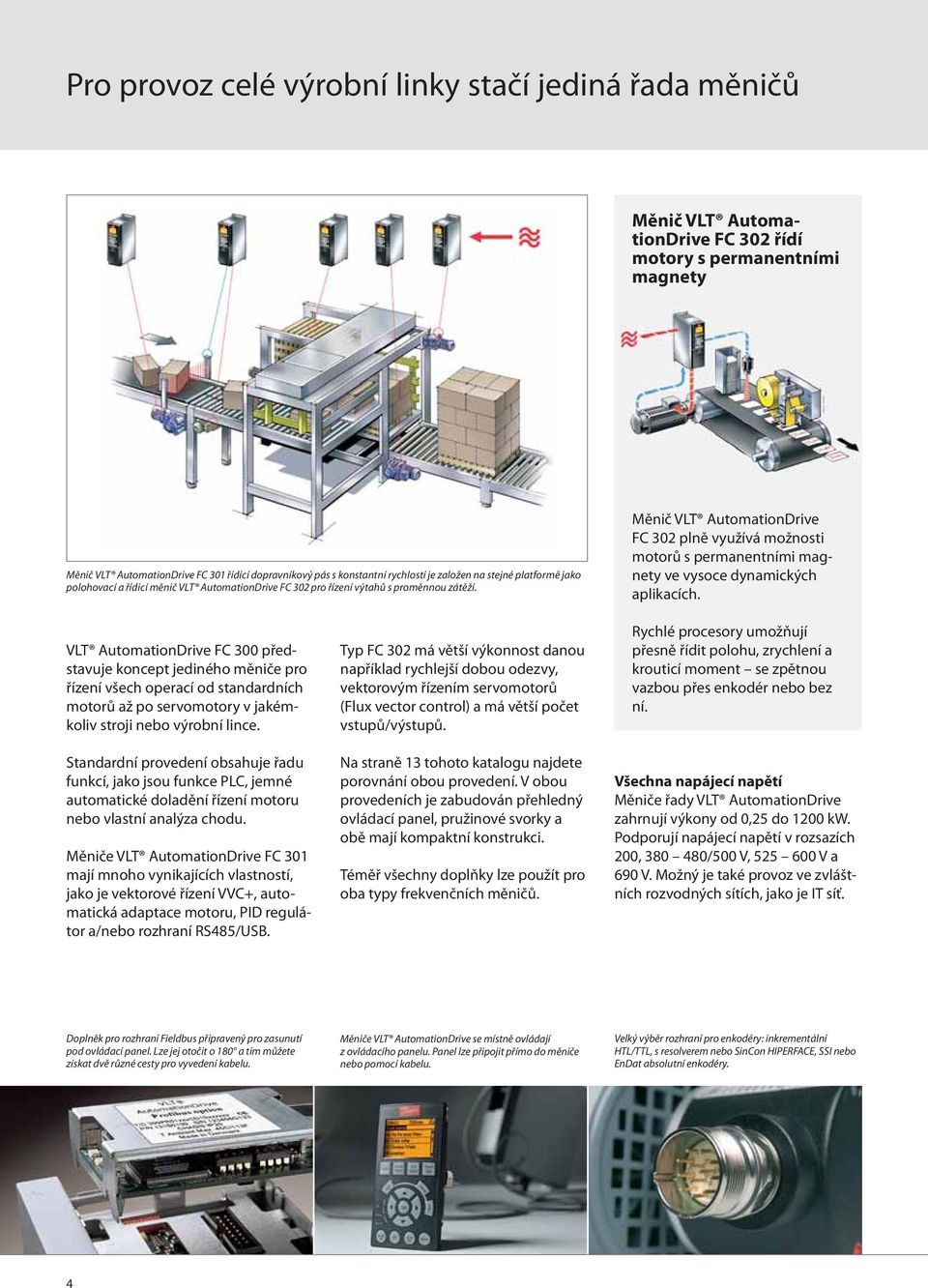

4 Pro provoz celé výrobní linky stačí jediná řada měničů Měnič VLT AutomationDrive FC 302 řídí motory s permanentními magnety Měnič VLT AutomationDrive FC 301 řídící dopravníkový pás s konstantní rychlostí je založen na stejné platformě jako polohovací a řídicí měnič VLT AutomationDrive FC 302 pro řízení výtahů s proměnnou zátěží. Měnič VLT AutomationDrive FC 302 plně využívá možnosti motorů s permanentními magnety ve vysoce dynamických aplikacích. VLT AutomationDrive FC 300 představuje koncept jediného měniče pro řízení všech operací od standardních motorů až po servomotory v jakémkoliv stroji nebo výrobní lince. Standardní provedení obsahuje řadu funkcí, jako jsou funkce PLC, jemné automatické doladění řízení motoru nebo vlastní analýza chodu. Měniče VLT AutomationDrive FC 301 mají mnoho vynikajících vlastností, jako je vektorové řízení VVC+, automatická adaptace motoru, PID regulátor a/nebo rozhraní RS485/USB. Typ FC 302 má větší výkonnost danou například rychlejší dobou odezvy, vektorovým řízením servomotorů (Flux vector control) a má větší počet vstupů/výstupů. Na straně 13 tohoto katalogu najdete porovnání obou provedení. V obou provedeních je zabudován přehledný ovládací panel, pružinové svorky a obě mají kompaktní konstrukci. Téměř všechny doplňky lze použít pro oba typy frekvenčních měničů. Rychlé procesory umožňují přesně řídit polohu, zrychlení a krouticí moment se zpětnou vazbou přes enkodér nebo bez ní. Všechna napájecí napětí Měniče řady VLT AutomationDrive zahrnují výkony od 0,25 do 1200 kw. Podporují napájecí napětí v rozsazích 200, /500 V, V a 690 V. Možný je také provoz ve zvláštních rozvodných sítích, jako je IT síť. Doplněk pro rozhraní Fieldbus připravený pro zasunutí pod ovládací panel. Lze jej otočit o 180 a tím můžete získat dvě různé cesty pro vyvedení kabelu. Měniče VLT AutomationDrive se místně ovládají z ovládacího panelu. Panel lze připojit přímo do měniče nebo pomocí kabelu. Velký výběr rozhraní pro enkodéry: inkrementální HTL/TTL, s resolverem nebo SinCon HIPERFACE, SSI nebo EnDat absolutní enkodéry. 4

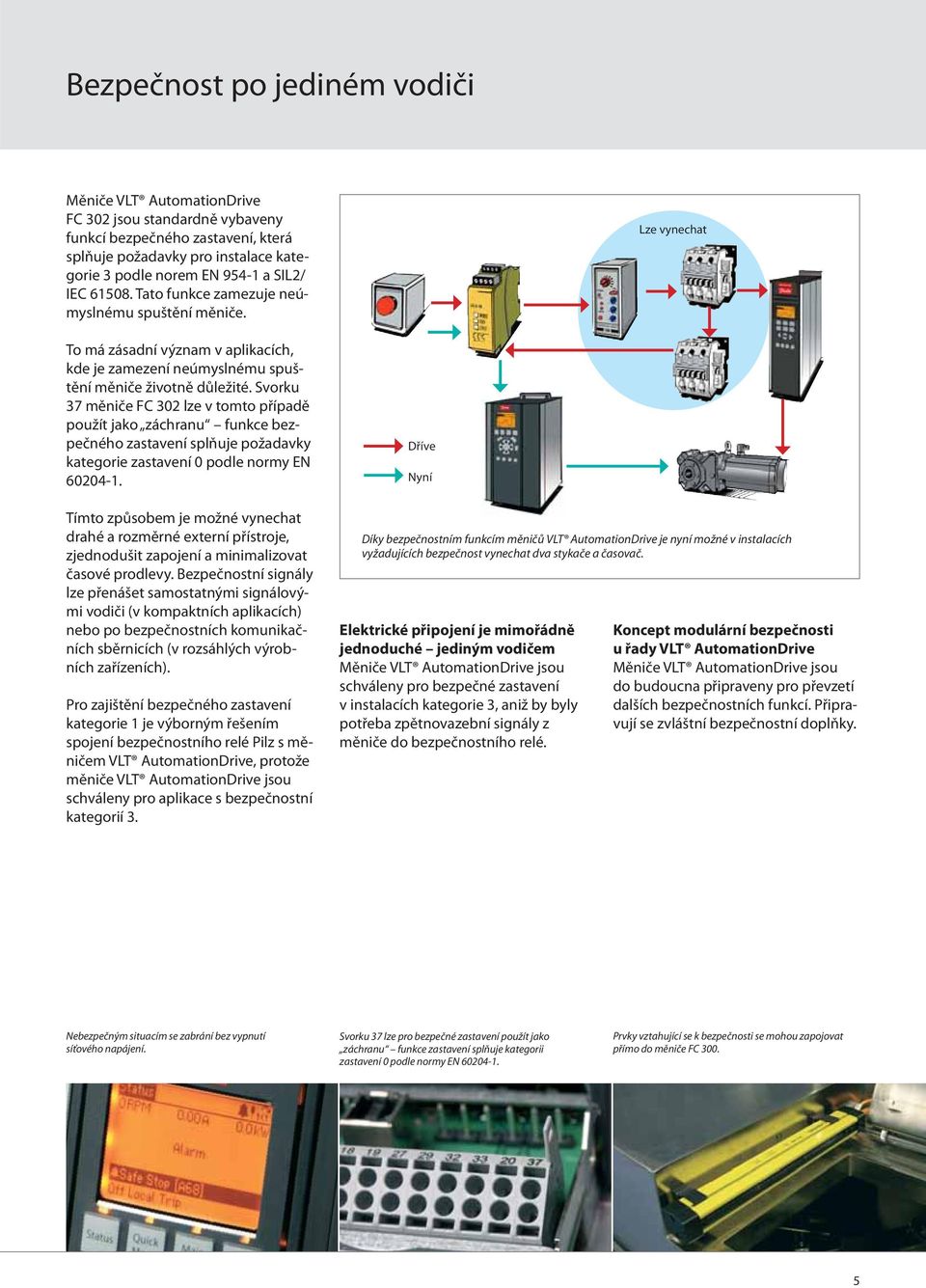

5 Bezpečnost po jediném vodiči Měniče VLT AutomationDrive FC 302 jsou standardně vybaveny funkcí bezpečného zastavení, která splňuje požadavky pro instalace kategorie 3 podle norem EN a SIL2/ IEC Tato funkce zamezuje neúmyslnému spuštění měniče. Lze vynechat To má zásadní význam v aplikacích, kde je zamezení neúmyslnému spuštění měniče životně důležité. Svorku 37 měniče FC 302 lze v tomto případě použít jako záchranu funkce bezpečného zastavení splňuje požadavky kategorie zastavení 0 podle normy EN Tímto způsobem je možné vynechat drahé a rozměrné externí přístroje, zjednodušit zapojení a minimalizovat časové prodlevy. Bezpečnostní signály lze přenášet samostatnými signálovými vodiči (v kompaktních aplikacích) nebo po bezpečnostních komunikačních sběrnicích (v rozsáhlých výrobních zařízeních). Pro zajištění bezpečného zastavení kategorie 1 je výborným řešením spojení bezpečnostního relé Pilz s měničem VLT AutomationDrive, protože měniče VLT AutomationDrive jsou schváleny pro aplikace s bezpečnostní kategorií 3. Dříve Nyní Díky bezpečnostním funkcím měničů VLT AutomationDrive je nyní možné v instalacích vyžadujících bezpečnost vynechat dva stykače a časovač. Elektrické připojení je mimořádně jednoduché jediným vodičem Měniče VLT AutomationDrive jsou schváleny pro bezpečné zastavení v instalacích kategorie 3, aniž by byly potřeba zpětnovazební signály z měniče do bezpečnostního relé. Koncept modulární bezpečnosti u řady VLT AutomationDrive Měniče VLT AutomationDrive jsou do budoucna připraveny pro převzetí dalších bezpečnostních funkcí. Připravují se zvláštní bezpečnostní doplňky. Nebezpečným situacím se zabrání bez vypnutí síťového napájení. Svorku 37 lze pro bezpečné zastavení použít jako záchranu funkce zastavení splňuje kategorii zastavení 0 podle normy EN Prvky vztahující se k bezpečnosti se mohou zapojovat přímo do měniče FC

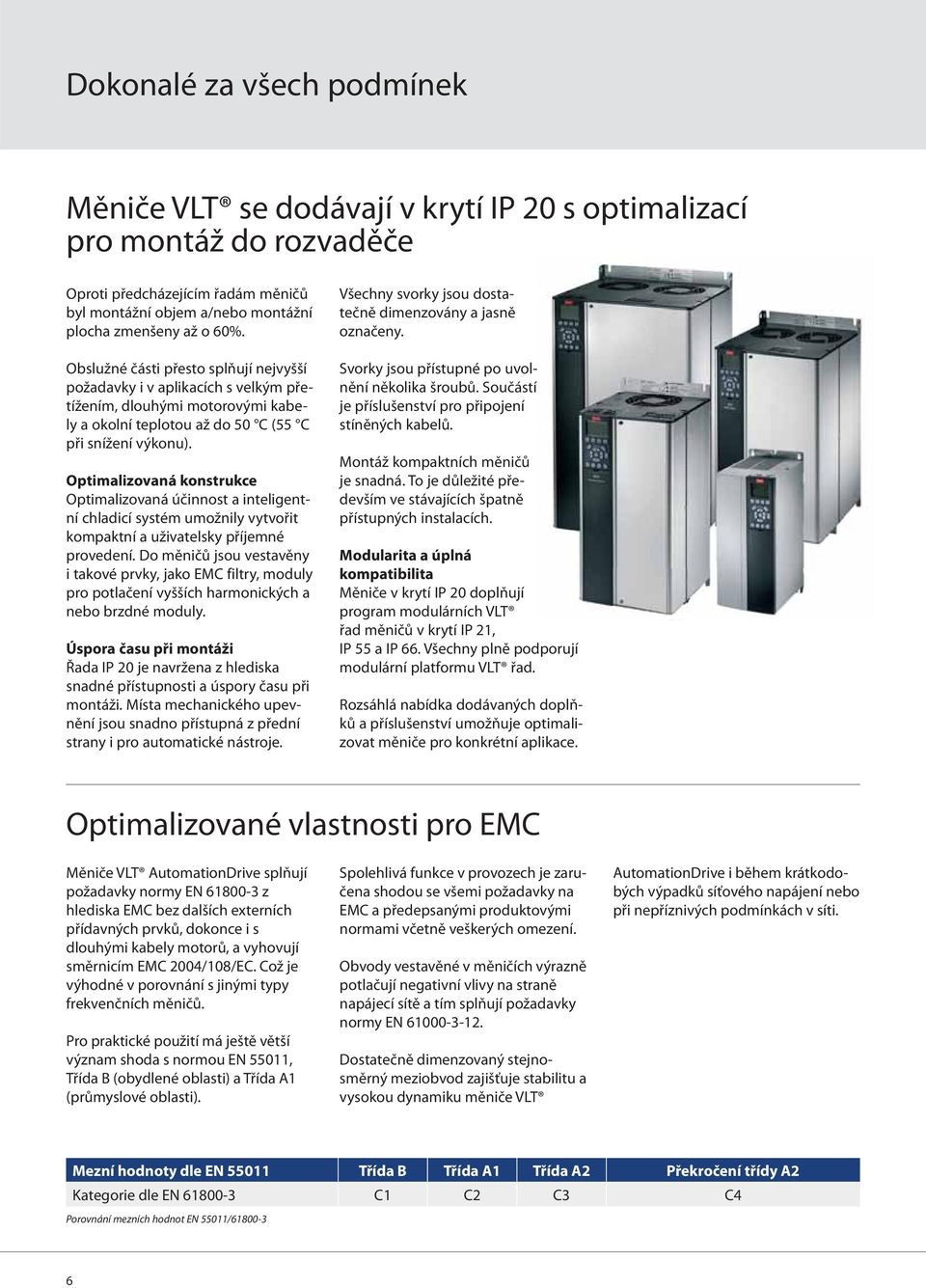

6 Dokonalé za všech podmínek Měniče VLT se dodávají v krytí IP 20 s optimalizací pro montáž do rozvaděče Oproti předcházejícím řadám měničů byl montážní objem a/nebo montážní plocha zmenšeny až o 60%. Obslužné části přesto splňují nejvyšší požadavky i v aplikacích s velkým přetížením, dlouhými motorovými kabely a okolní teplotou až do 50 C (55 C při snížení výkonu). Optimalizovaná konstrukce Optimalizovaná účinnost a inteligentní chladicí systém umožnily vytvořit kompaktní a uživatelsky příjemné provedení. Do měničů jsou vestavěny i takové prvky, jako EMC filtry, moduly pro potlačení vyšších harmonických a nebo brzdné moduly. Úspora času při montáži Řada IP 20 je navržena z hlediska snadné přístupnosti a úspory času při montáži. Místa mechanického upevnění jsou snadno přístupná z přední strany i pro automatické nástroje. Všechny svorky jsou dostatečně dimenzovány a jasně označeny. Svorky jsou přístupné po uvolnění několika šroubů. Součástí je příslušenství pro připojení stíněných kabelů. Montáž kompaktních měničů je snadná. To je důležité především ve stávajících špatně přístupných instalacích. Modularita a úplná kompatibilita Měniče v krytí IP 20 doplňují program modulárních VLT řad měničů v krytí IP 21, IP 55 a IP 66. Všechny plně podporují modulární platformu VLT řad. Rozsáhlá nabídka dodávaných doplňků a příslušenství umožňuje optimalizovat měniče pro konkrétní aplikace. Optimalizované vlastnosti pro EMC Měniče VLT AutomationDrive splňují požadavky normy EN z hlediska EMC bez dalších externích přídavných prvků, dokonce i s dlouhými kabely motorů, a vyhovují směrnicím EMC 2004/108/EC. Což je výhodné v porovnání s jinými typy frekvenčních měničů. Pro praktické použití má ještě větší význam shoda s normou EN 55011, Třída B (obydlené oblasti) a Třída A1 (průmyslové oblasti). Spolehlivá funkce v provozech je zaručena shodou se všemi požadavky na EMC a předepsanými produktovými normami včetně veškerých omezení. Obvody vestavěné v měničích výrazně potlačují negativní vlivy na straně napájecí sítě a tím splňují požadavky normy EN Dostatečně dimenzovaný stejnosměrný meziobvod zajišťuje stabilitu a vysokou dynamiku měniče VLT Automation Drive i během krátkodobých výpadků síťového napájení nebo při nepříznivých podmínkách v síti. Mezní hodnoty dle EN Třída B Třída A1 Třída A2 Překročení třídy A2 Kategorie dle EN C1 C2 C3 C4 Porovnání mezních hodnot EN 55011/

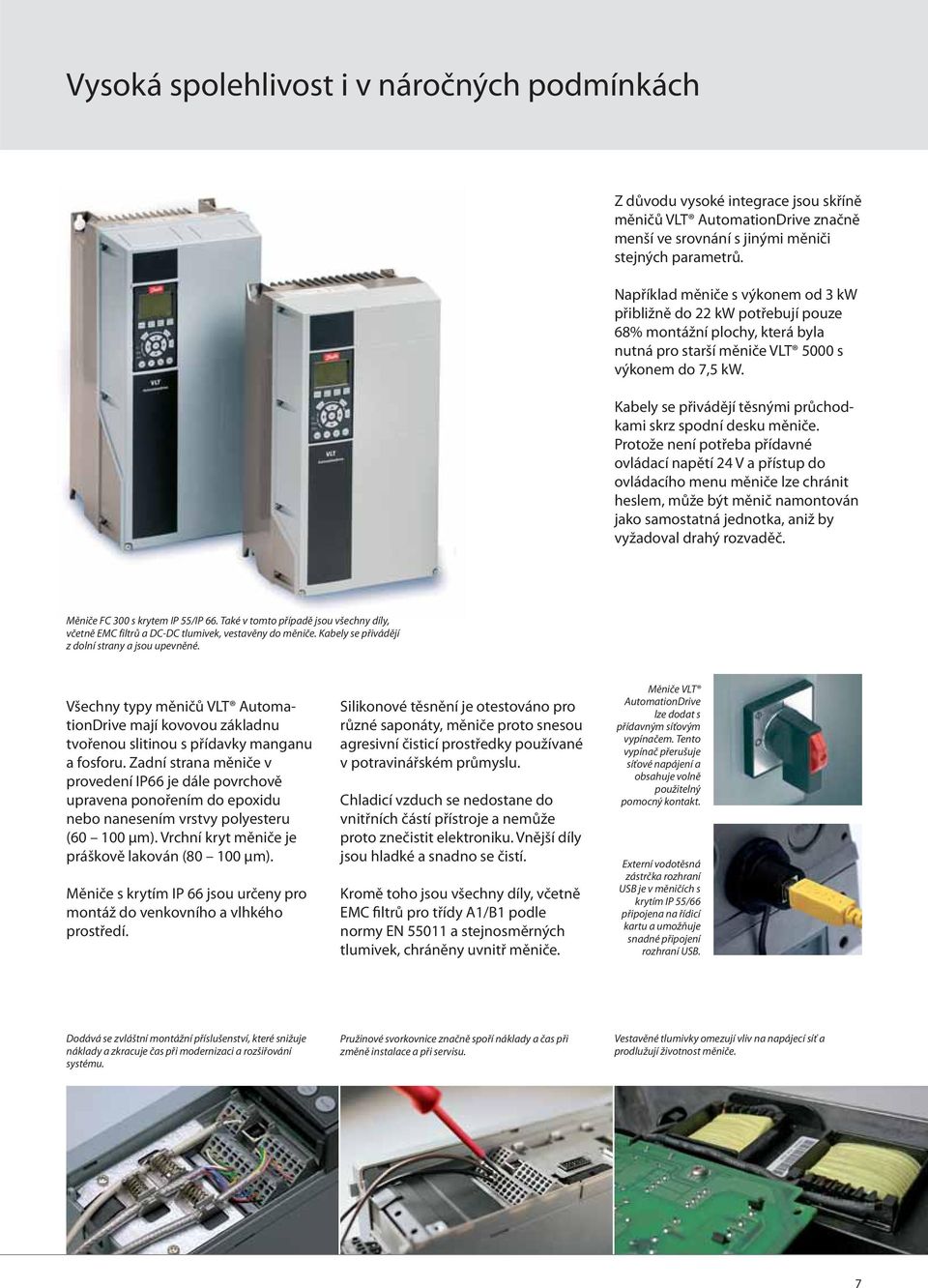

7 Vysoká spolehlivost i v náročných podmínkách Z důvodu vysoké integrace jsou skříně měničů VLT AutomationDrive značně menší ve srovnání s jinými měniči stejných parametrů. Například měniče s výkonem od 3 kw přibližně do 22 kw potřebují pouze 68% montážní plochy, která byla nutná pro starší měniče VLT 5000 s výkonem do 7,5 kw. Kabely se přivádějí těsnými průchodkami skrz spodní desku měniče. Protože není potřeba přídavné ovládací napětí 24 V a přístup do ovládacího menu měniče lze chránit heslem, může být měnič namontován jako samostatná jednotka, aniž by vyžadoval drahý rozvaděč. Měniče FC 300 s krytem IP 55/IP 66. Také v tomto případě jsou všechny díly, včetně EMC filtrů a DC-DC tlumivek, vestavěny do měniče. Kabely se přivádějí z dolní strany a jsou upevněné. Všechny typy měničů VLT AutomationDrive mají kovovou základnu tvořenou slitinou s přídavky manganu a fosforu. Zadní strana měniče v provedení IP66 je dále povrchově upravena ponořením do epoxidu nebo nanesením vrstvy polyesteru ( μm). Vrchní kryt měniče je práškově lakován ( μm). Měniče s krytím IP 66 jsou určeny pro montáž do venkovního a vlhkého prostředí. Silikonové těsnění je otestováno pro různé saponáty, měniče proto snesou agresivní čisticí prostředky používané v potravinářském průmyslu. Chladicí vzduch se nedostane do vnitřních částí přístroje a nemůže proto znečistit elektroniku. Vnější díly jsou hladké a snadno se čistí. Kromě toho jsou všechny díly, včetně EMC filtrů pro třídy A1/B1 podle normy EN a stejnosměrných tlumivek, chráněny uvnitř měniče. Měniče VLT AutomationDrive lze dodat s přídavným síťovým vypínačem. Tento vypínač přerušuje síťové napájení a obsahuje volně použitelný pomocný kontakt. Externí vodotěsná zástrčka rozhraní USB je v měničích s krytím IP 55/66 připojena na řídicí kartu a umožňuje snadné připojení rozhraní USB. Dodává se zvláštní montážní příslušenství, které snižuje náklady a zkracuje čas při modernizaci a rozšiřování systému. Pružinové svorkovnice značně spoří náklady a čas při změně instalace a při servisu. Vestavěné tlumivky omezují vliv na napájecí síť a prodlužují životnost měniče. 7

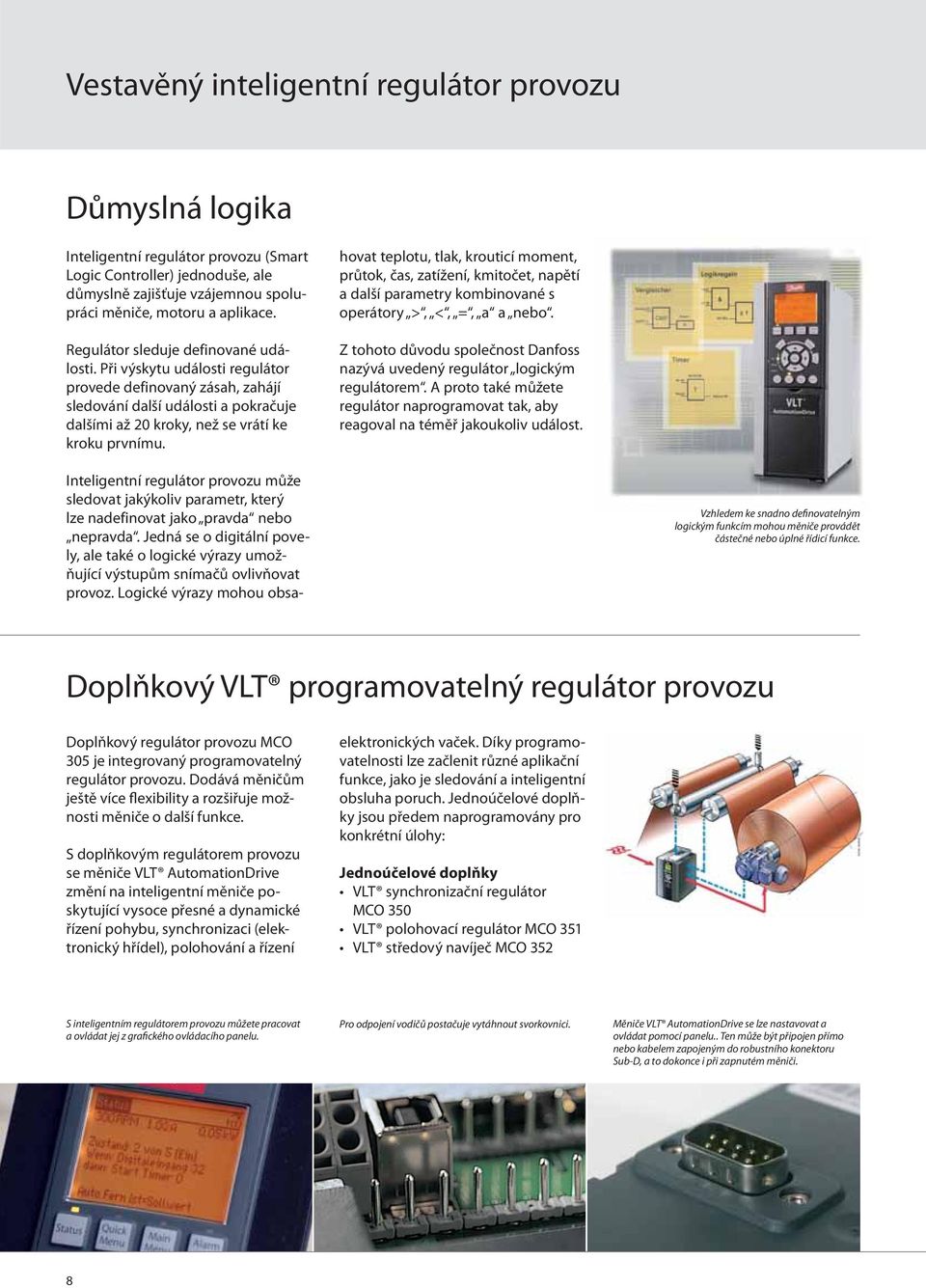

8 Vestavěný inteligentní regulátor provozu Důmyslná logika Inteligentní regulátor provozu (Smart Logic Controller) jednoduše, ale důmyslně zajišťuje vzájemnou spolupráci měniče, motoru a aplikace. Regulátor sleduje definované události. Při výskytu události regulátor provede definovaný zásah, zahájí sledování další události a pokračuje dalšími až 20 kroky, než se vrátí ke kroku prvnímu. hovat teplotu, tlak, krouticí moment, průtok, čas, zatížení, kmitočet, napětí a další parametry kombinované s operátory >, <, =, a a nebo. Z tohoto důvodu společnost Danfoss nazývá uvedený regulátor logickým regulátorem. A proto také můžete regulátor naprogramovat tak, aby reagoval na téměř jakoukoliv událost. Inteligentní regulátor provozu může sledovat jakýkoliv parametr, který lze nadefinovat jako pravda nebo nepravda. Jedná se o digitální povely, ale také o logické výrazy umožňující výstupům snímačů ovlivňovat provoz. Logické výrazy mohou obsa- Vzhledem ke snadno definovatelným logickým funkcím mohou měniče provádět částečné nebo úplné řídicí funkce. Doplňkový VLT programovatelný regulátor provozu Doplňkový regulátor provozu MCO 305 je integrovaný programovatelný regulátor provozu. Dodává měničům ještě více flexibility a rozšiřuje možnosti měniče o další funkce. S doplňkovým regulátorem provozu se měniče VLT AutomationDrive změní na inteligentní měniče poskytující vysoce přesné a dynamické řízení pohybu, synchronizaci (elektronický hřídel), polohování a řízení elektronických vaček. Díky programovatelnosti lze začlenit různé aplikační funkce, jako je sledování a inteligentní obsluha poruch. Jednoúčelové doplňky jsou předem naprogramovány pro konkrétní úlohy: Jednoúčelové doplňky VLT synchronizační regulátor MCO 350 VLT polohovací regulátor MCO 351 VLT středový navíječ MCO 352 S inteligentním regulátorem provozu můžete pracovat a ovládat jej z grafického ovládacího panelu. Pro odpojení vodičů postačuje vytáhnout svorkovnici. Měniče VLT AutomationDrive se lze nastavovat a ovládat pomocí panelu.. Ten může být připojen přímo nebo kabelem zapojeným do robustního konektoru Sub-D, a to dokonce i při zapnutém měniči. 8

9 Snadná modernizace s měniči VLT AutomationDrive Společnost Danfoss nabízí úplný a důmyslný koncept modernizace provozů vybavených široce rozšířenými měniči VLT 3000 a VLT 5000, jehož cílem je s minimálními časovými ztrátami vyměnit nebo opravit starší měniče a komunikační moduly. Tento koncept odstraňuje problémy se skladováním a s náhradními díly, minimalizuje náklady na jednotlivé modifikace a představuje snadný a rychlý způsob přechodu na novou technologickou platformu. Rychlá přeměna Důmyslné konverzní sady pro modernizaci stávajících instalací zkracují dobu odstávky. Konverzní sada Konverzní sady jsou určeny pro rychlý přechod ze starších řad měničů VLT na nové. Sada usnadňuje: Mechanické úpravy Elektrické úpravy Přizpůsobení parametrů Přizpůsobení rozhraní Profibus Malé rozměry Měniče VLT AutomationDrive mají kompaktní provedení. Všechny důležité rozměry jsou menší než u měničů předcházejících řad. Žádný z rozměrů není větší a objem je obvykle o 20% menší. Přesto lze měniče stále montovat vedle sebe s mezerou 0 mm. Ventilátor, jehož rychlost je řízena podle teploty měniče, lze z důvodu čištění snadno demontovat a opět namontovat. Pro odpojení vodičů postačuje vytáhnout svorkovnici. Adaptér svorkovnice umožňuje použít stávající připojení vodičů z měničů VLT 3000 nebo VLT

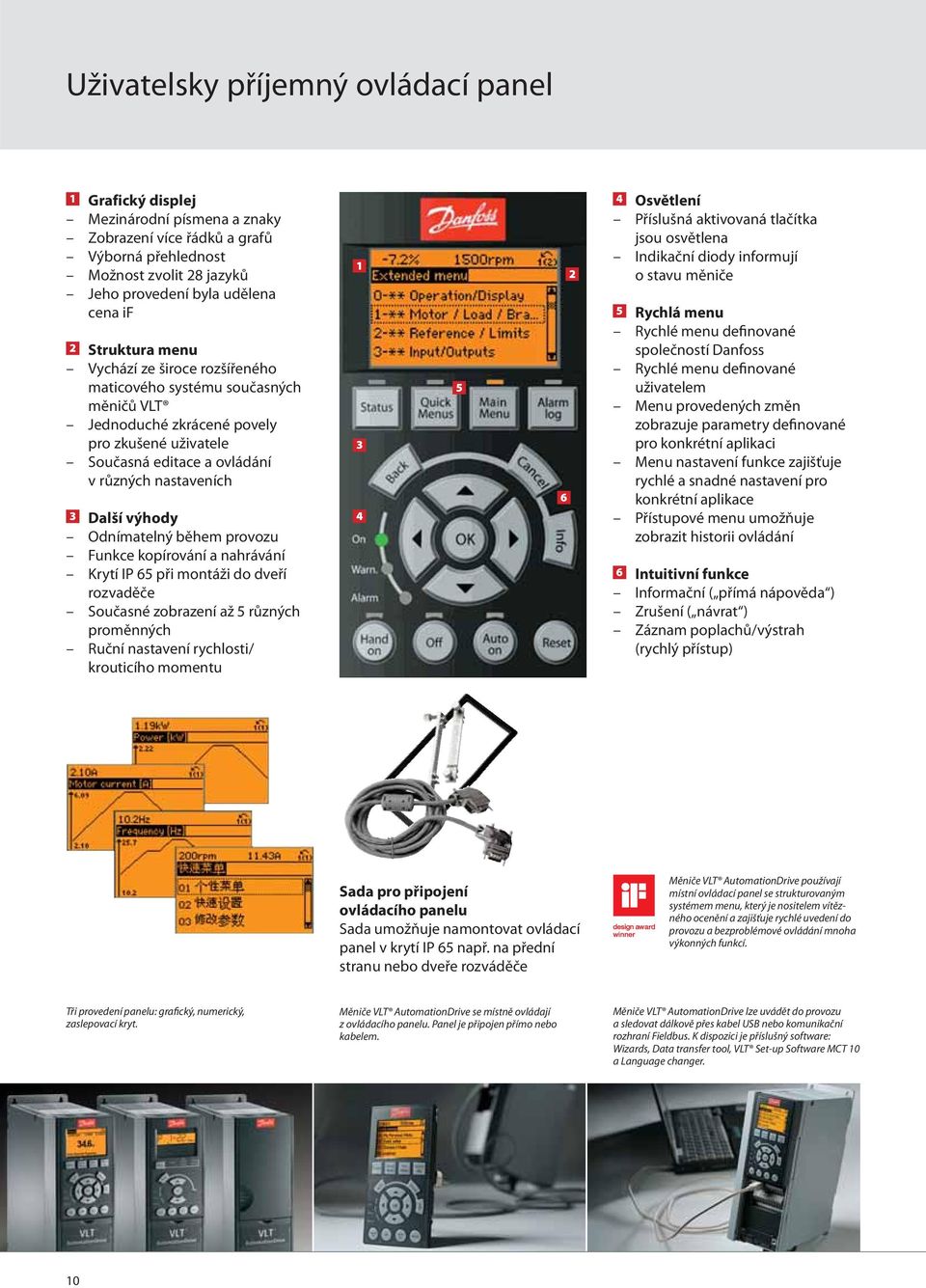

10 Uživatelsky příjemný ovládací panel 1 Grafický displej Mezinárodní písmena a znaky Zobrazení více řádků a grafů Výborná přehlednost Možnost zvolit 28 jazyků Jeho provedení byla udělena cena if 2 Struktura menu Vychází ze široce rozšířeného maticového systému současných měničů VLT Jednoduché zkrácené povely pro zkušené uživatele Současná editace a ovládání v různých nastaveních 3 Další výhody Odnímatelný během provozu Funkce kopírování a nahrávání Krytí IP 65 při montáži do dveří rozvaděče Současné zobrazení až 5 různých proměnných Ruční nastavení rychlosti/ krouticího momentu Osvětlení Příslušná aktivovaná tlačítka jsou osvětlena Indikační diody informují o stavu měniče 5 Rychlá menu Rychlé menu definované společností Danfoss Rychlé menu definované uživatelem Menu provedených změn zobrazuje parametry definované pro konkrétní aplikaci Menu nastavení funkce zajišťuje rychlé a snadné nastavení pro konkrétní aplikace Přístupové menu umožňuje zobrazit historii ovládání 6 Intuitivní funkce Informační ( přímá nápověda ) Zrušení ( návrat ) Záznam poplachů/výstrah (rychlý přístup) Sada pro připojení ovládacího panelu Sada umožňuje namontovat ovládací panel v krytí IP 65 např. na přední stranu nebo dveře rozváděče Měniče VLT AutomationDrive používají místní ovládací panel se strukturovaným systémem menu, který je nositelem vítězného ocenění a zajišťuje rychlé uvedení do provozu a bezproblémové ovládání mnoha výkonných funkcí. Tři provedení panelu: grafický, numerický, zaslepovací kryt. Měniče VLT AutomationDrive se místně ovládají z ovládacího panelu. Panel je připojen přímo nebo kabelem. Měniče VLT AutomationDrive lze uvádět do provozu a sledovat dálkově přes kabel USB nebo komunikační rozhraní Fieldbus. K dispozici je příslušný software: Wizards, Data transfer tool, VLT Set-up Software MCT 10 a Language changer. 10

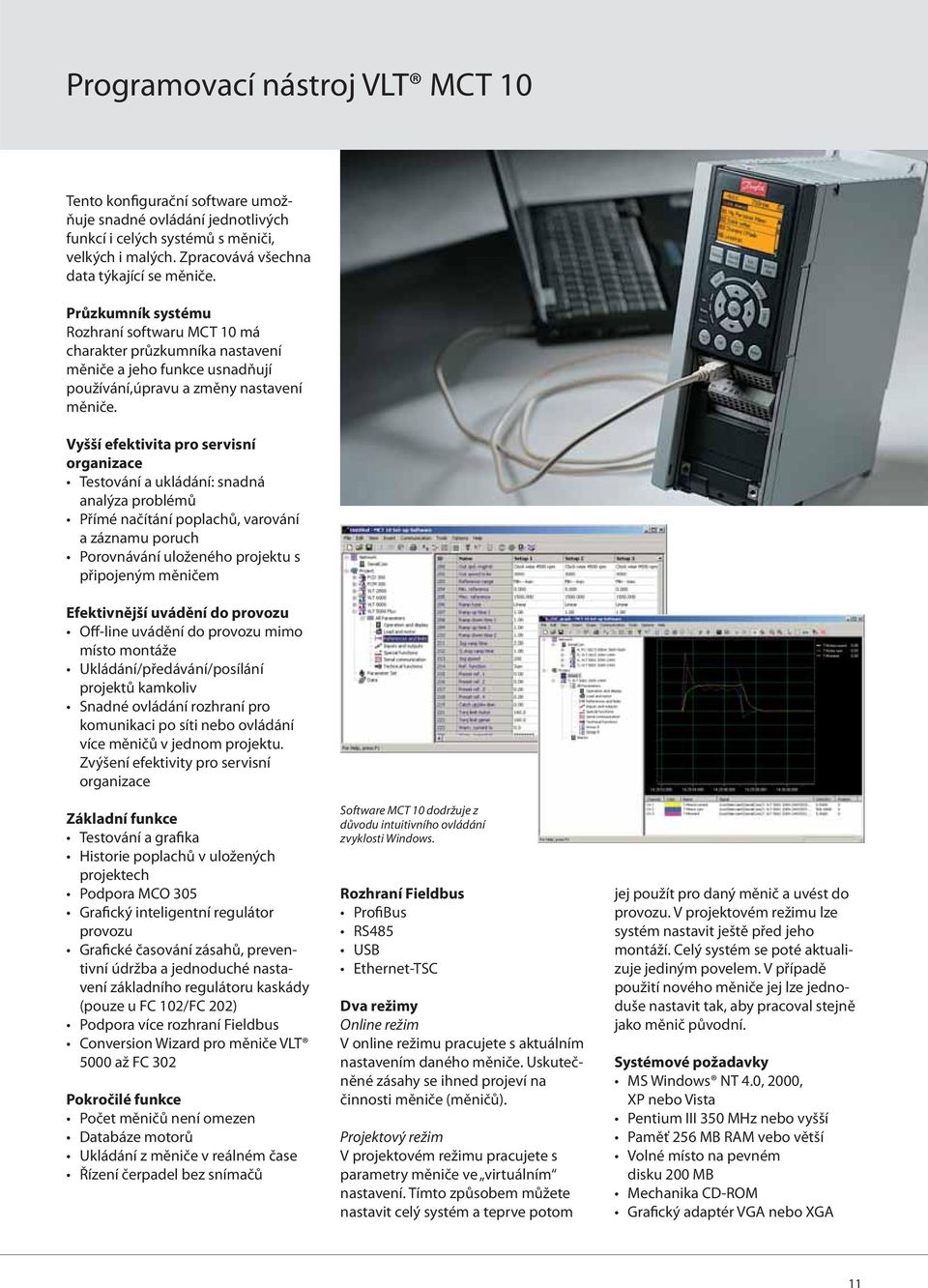

11 Programovací nástroj VLT MCT 10 Tento konfigurační software umožňuje snadné ovládání jednotlivých funkcí i celých systémů s měniči, velkých i malých. Zpracovává všechna data týkající se měniče. Průzkumník systému Rozhraní softwaru MCT 10 má charakter průzkumníka nastavení měniče a jeho funkce usnadňují používání,úpravu a změny nastavení měniče. Vyšší efektivita pro servisní organizace Testování a ukládání: snadná analýza problémů Přímé načítání poplachů, varování a záznamu poruch Porovnávání uloženého projektu s připojeným měničem Efektivnější uvádění do provozu Off-line uvádění do provozu mimo místo montáže Ukládání/předávání/posílání projektů kamkoliv Snadné ovládání rozhraní pro komunikaci po síti nebo ovládání více měničů v jednom projektu. Zvýšení efektivity pro servisní organizace Základní funkce Testování a grafika Historie poplachů v uložených projektech Podpora MCO 305 Grafický inteligentní regulátor provozu Grafické časování zásahů, preventivní údržba a jednoduché nastavení základního regulátoru kaskády (pouze u FC 102/FC 202) Podpora více rozhraní Fieldbus Conversion Wizard pro měniče VLT 5000 až FC 302 Pokročilé funkce Počet měničů není omezen Databáze motorů Ukládání z měniče v reálném čase Řízení čerpadel bez snímačů Software MCT 10 dodržuje z důvodu intuitivního ovládání zvyklosti Windows. Rozhraní Fieldbus ProfiBus RS485 USB Ethernet-TSC Dva režimy Online režim V online režimu pracujete s aktuálním nastavením daného měniče. Uskutečněné zásahy se ihned projeví na činnosti měniče (měničů). Projektový režim V projektovém režimu pracujete s parametry měniče ve virtuálním nastavení. Tímto způsobem můžete nastavit celý systém a teprve potom jej použít pro daný měnič a uvést do provozu. V projektovém režimu lze systém nastavit ještě před jeho montáží. Celý systém se poté aktualizuje jediným povelem. V případě použití nového měniče jej lze jednoduše nastavit tak, aby pracoval stejně jako měnič původní. Systémové požadavky MS Windows NT 4.0, 2000, XP nebo Vista Pentium III 350 MHz nebo vyšší Paměť 256 MB RAM vebo větší Volné místo na pevném disku 200 MB Mechanika CD-ROM Grafický adaptér VGA nebo XGA 11

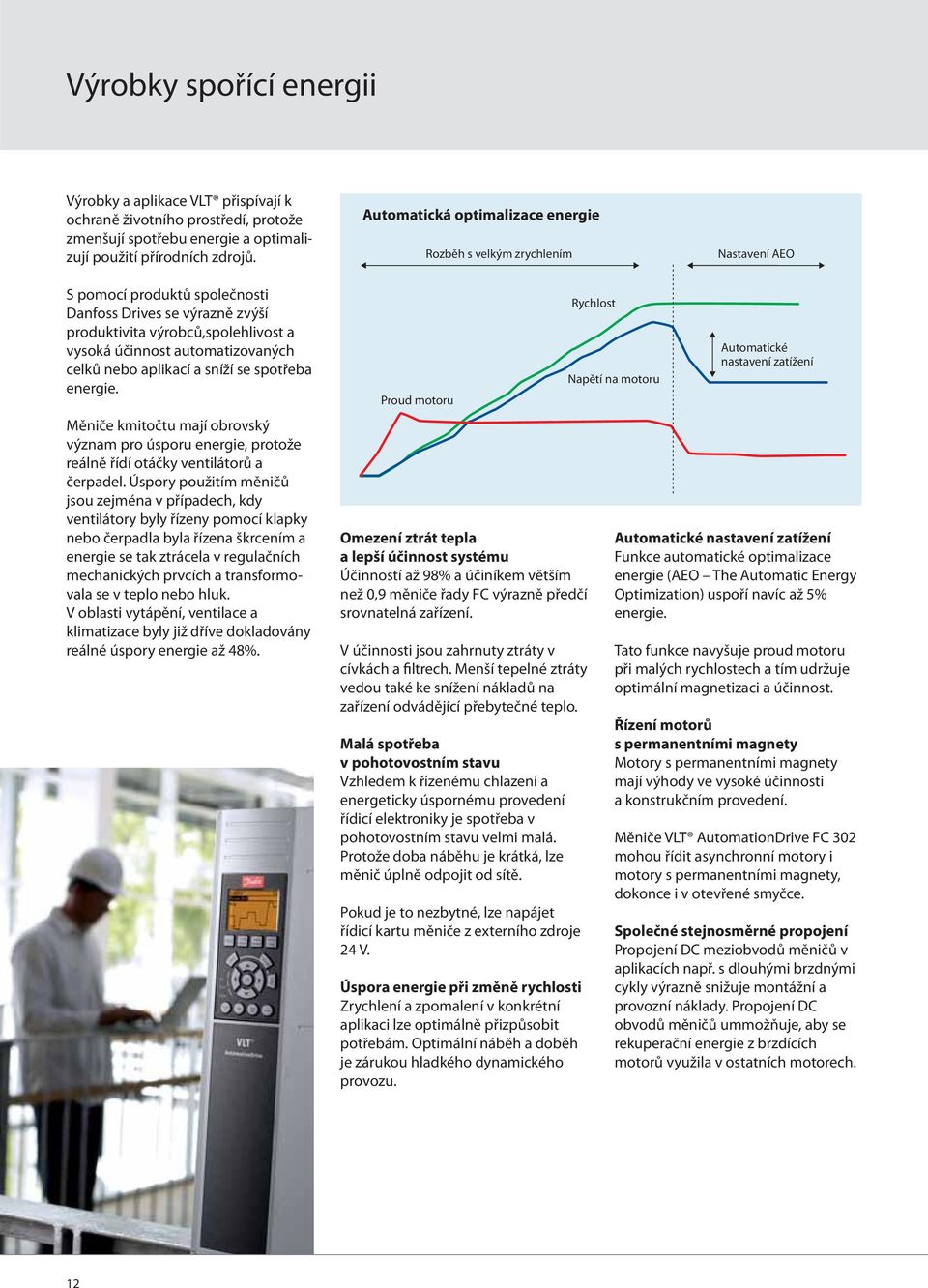

12 Výrobky spořící energii Výrobky a aplikace VLT přispívají k ochraně životního prostředí, protože zmenšují spotřebu energie a optimalizují použití přírodních zdrojů. Automatická optimalizace energie Rozběh s velkým zrychlením Nastavení AEO S pomocí produktů společnosti Danfoss Drives se výrazně zvýší produktivita výrobců,spolehlivost a vysoká účinnost automatizovaných celků nebo aplikací a sníží se spotřeba energie. Měniče kmitočtu mají obrovský význam pro úsporu energie, protože reálně řídí otáčky ventilátorů a čerpadel. Úspory použitím měničů jsou zejména v případech, kdy ventilátory byly řízeny pomocí klapky nebo čerpadla byla řízena škrcením a energie se tak ztrácela v regulačních mechanických prvcích a transformovala se v teplo nebo hluk. V oblasti vytápění, ventilace a klimatizace byly již dříve dokladovány reálné úspory energie až 48%. Proud motoru Omezení ztrát tepla a lepší účinnost systému Účinností až 98% a účiníkem větším než 0,9 měniče řady FC výrazně předčí srovnatelná zařízení. V účinnosti jsou zahrnuty ztráty v cívkách a filtrech. Menší tepelné ztráty vedou také ke snížení nákladů na zařízení odvádějící přebytečné teplo. Malá spotřeba v pohotovostním stavu Vzhledem k řízenému chlazení a energeticky úspornému provedení řídicí elektroniky je spotřeba v pohotovostním stavu velmi malá. Protože doba náběhu je krátká, lze měnič úplně odpojit od sítě. Pokud je to nezbytné, lze napájet řídicí kartu měniče z externího zdroje 24 V. Úspora energie při změně rychlosti Zrychlení a zpomalení v konkrétní aplikaci lze optimálně přizpůsobit potřebám. Optimální náběh a doběh je zárukou hladkého dynamického provozu. Rychlost Napětí na motoru Automatické nastavení zatížení Automatické nastavení zatížení Funkce automatické optimalizace energie (AEO The Automatic Energy Optimization) uspoří navíc až 5% energie. Tato funkce navyšuje proud motoru při malých rychlostech a tím udržuje optimální magnetizaci a účinnost. Řízení motorů s permanentními magnety Motory s permanentními magnety mají výhody ve vysoké účinnosti a konstrukčním provedení. Měniče VLT AutomationDrive FC 302 mohou řídit asynchronní motory i motory s permanentními magnety, dokonce i v otevřené smyčce. Společné stejnosměrné propojení Propojení DC meziobvodů měničů v aplikacích např. s dlouhými brzdnými cykly výrazně snižuje montážní a provozní náklady. Propojení DC obvodů měničů ummožňuje, aby se rekuperační energie z brzdících motorů využila v ostatních motorech. 12

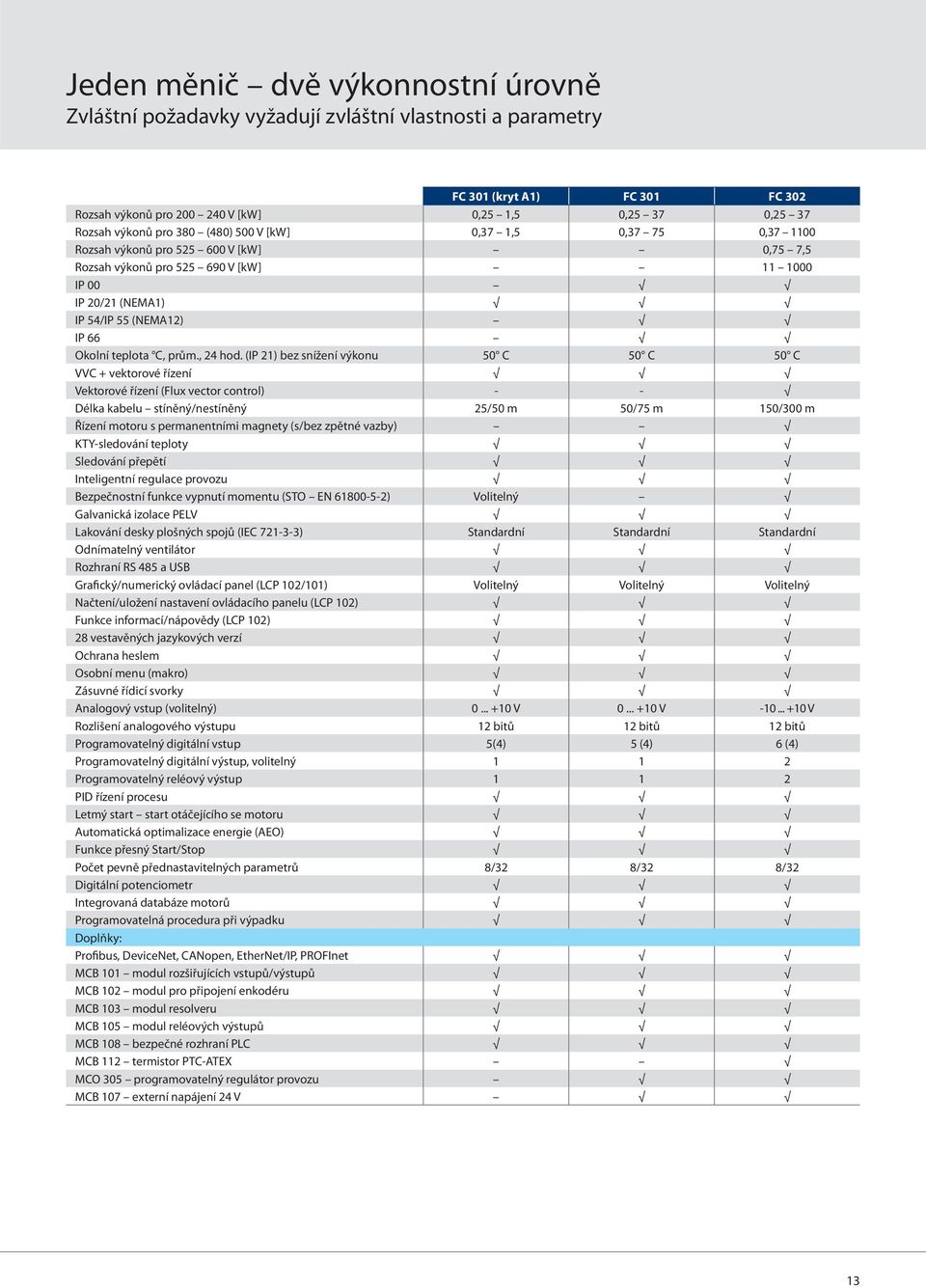

13 Jeden měnič dvě výkonnostní úrovně Zvláštní požadavky vyžadují zvláštní vlastnosti a parametry FC 301 (kryt A1) FC 301 FC 302 Rozsah výkonů pro V [kw] 0,25 1,5 0, ,25 37 Rozsah výkonů pro 380 (480) 500 V [kw] 0,37 1,5 0, , Rozsah výkonů pro V [kw] 0,75 7,5 Rozsah výkonů pro V [kw] IP 00 IP 20/21 (NEMA1) IP 54/IP 55 (NEMA12) IP 66 Okolní teplota C, prům., 24 hod. (IP 21) bez snížení výkonu 50 C 50 C 50 C VVC + vektorové řízení Vektorové řízení (Flux vector control) - - Délka kabelu stíněný/nestíněný 25/50 m 50/75 m 150/300 m Řízení motoru s permanentními magnety (s/bez zpětné vazby) KTY-sledování teploty Sledování přepětí Inteligentní regulace provozu Bezpečnostní funkce vypnutí momentu (STO EN ) Volitelný Galvanická izolace PELV Lakování desky plošných spojů (IEC ) Standardní Standardní Standardní Odnímatelný ventilátor Rozhraní RS 485 a USB Grafický/numerický ovládací panel (LCP 102/101) Volitelný Volitelný Volitelný Načtení/uložení nastavení ovládacího panelu (LCP 102) Funkce informací/nápovědy (LCP 102) 28 vestavěných jazykových verzí Ochrana heslem Osobní menu (makro) Zásuvné řídicí svorky Analogový vstup (volitelný) V V V Rozlišení analogového výstupu 12 bitů 12 bitů 12 bitů Programovatelný digitální vstup 5(4) 5 (4) 6 (4) Programovatelný digitální výstup, volitelný Programovatelný reléový výstup PID řízení procesu Letmý start start otáčejícího se motoru Automatická optimalizace energie (AEO) Funkce přesný Start/Stop Počet pevně přednastavitelných parametrů 8/32 8/32 8/32 Digitální potenciometr Integrovaná databáze motorů Programovatelná procedura při výpadku Doplňky: Profibus, DeviceNet, CANopen, EtherNet/IP, PROFInet MCB 101 modul rozšiřujících vstupů/výstupů MCB 102 modul pro připojení enkodéru MCB 103 modul resolveru MCB 105 modul reléových výstupů MCB 108 bezpečné rozhraní PLC MCB 112 termistor PTC-ATEX MCO 305 programovatelný regulátor provozu MCB 107 externí napájení 24 V 13

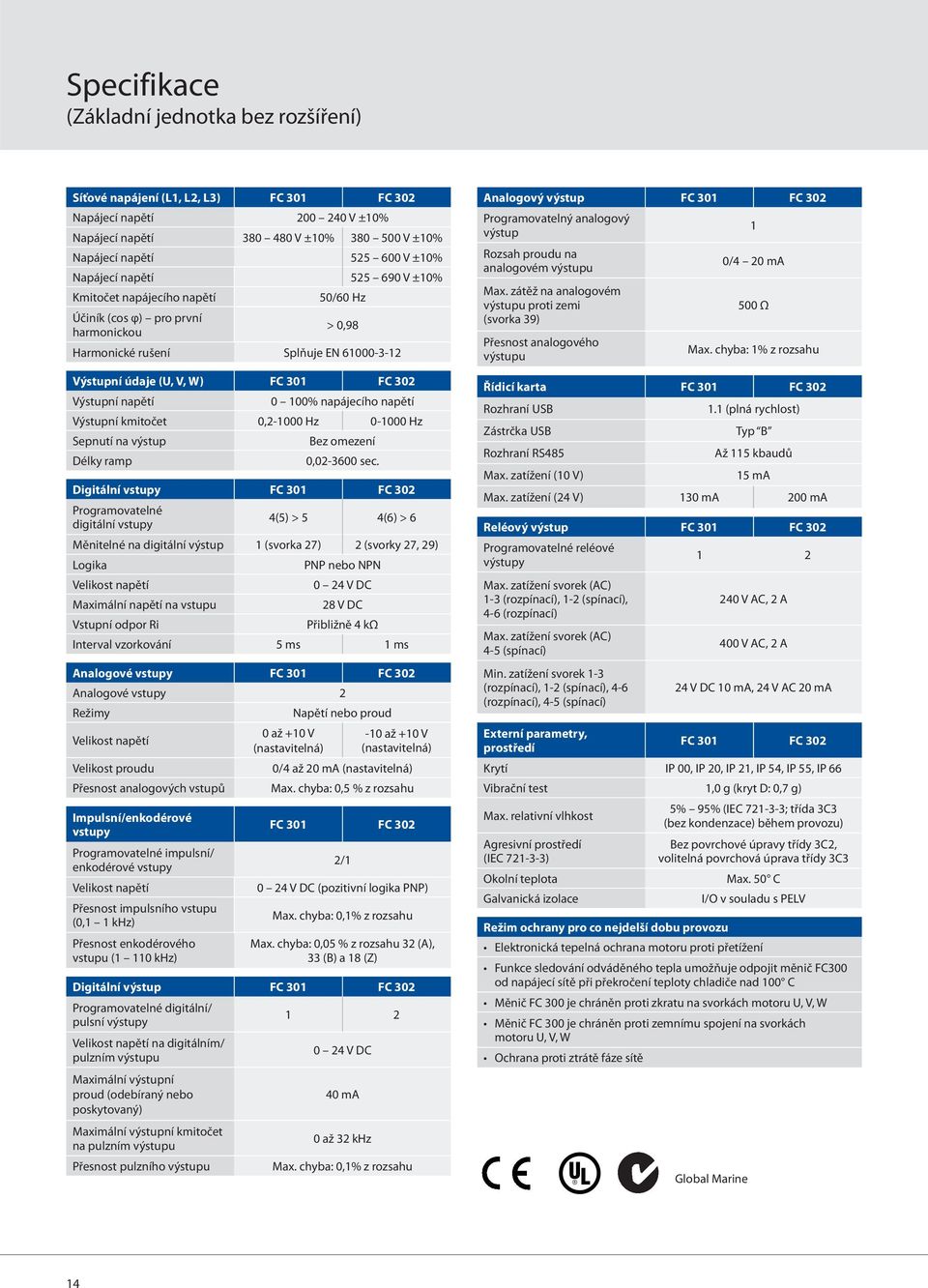

14 Specifikace (Základní jednotka bez rozšíření) Síťové napájení (L1, L2, L3) FC 301 FC 302 Napájecí napětí V ±10% Napájecí napětí V ±10% V ±10% Napájecí napětí V ±10% Napájecí napětí V ±10% Kmitočet napájecího napětí 50/60 Hz Účiník (cos φ) pro první harmonickou > 0,98 Harmonické rušení Splňuje EN Výstupní údaje (U, V, W) FC 301 FC 302 Výstupní napětí 0 100% napájecího napětí Výstupní kmitočet 0, Hz Hz Sepnutí na výstup Bez omezení Délky ramp 0, sec. Digitální vstupy FC 301 FC 302 Programovatelné digitální vstupy 4(5) > 5 4(6) > 6 Měnitelné na digitální výstup 1 (svorka 27) 2 (svorky 27, 29) Logika PNP nebo NPN Velikost napětí 0 24 V DC Maximální napětí na vstupu 28 V DC Vstupní odpor Ri Přibližně 4 kω Interval vzorkování 5 ms 1 ms Analogové vstupy FC 301 FC 302 Analogové vstupy 2 Režimy Napětí nebo proud Velikost napětí Velikost proudu Přesnost analogových vstupů Impulsní/enkodérové vstupy Programovatelné impulsní/ enkodérové vstupy Velikost napětí Přesnost impulsního vstupu (0,1 1 khz) Přesnost enkodérového vstupu (1 110 khz) 0 až +10 V (nastavitelná) -10 až +10 V (nastavitelná) 0/4 až 20 ma (nastavitelná) Max. chyba: 0,5 % z rozsahu FC 301 FC 302 2/ V DC (pozitivní logika PNP) Max. chyba: 0,1% z rozsahu Max. chyba: 0,05 % z rozsahu 32 (A), 33 (B) a 18 (Z) Digitální výstup FC 301 FC 302 Programovatelné digitální/ pulsní výstupy 1 2 Velikost napětí na digitálním/ pulzním výstupu 0 24 V DC Maximální výstupní proud (odebíraný nebo 40 ma poskytovaný) Maximální výstupní kmitočet na pulzním výstupu 0 až 32 khz Přesnost pulzního výstupu Max. chyba: 0,1% z rozsahu Analogový výstup FC 301 FC 302 Programovatelný analogový výstup 1 Rozsah proudu na analogovém výstupu 0/4 20 ma Max. zátěž na analogovém výstupu proti zemi 500 Ω (svorka 39) Přesnost analogového výstupu Max. chyba: 1% z rozsahu Řídicí karta FC 301 FC 302 Rozhraní USB 1.1 (plná rychlost) Zástrčka USB Typ B Rozhraní RS485 Až 115 kbaudů Max. zatížení (10 V) 15 ma Max. zatížení (24 V) 130 ma 200 ma Reléový výstup FC 301 FC 302 Programovatelné reléové výstupy 1 2 Max. zatížení svorek (AC) 1-3 (rozpínací), 1-2 (spínací), 240 V AC, 2 A 4-6 (rozpínací) Max. zatížení svorek (AC) 4-5 (spínací) 400 V AC, 2 A Min. zatížení svorek 1-3 (rozpínací), 1-2 (spínací), V DC 10 ma, 24 V AC 20 ma (rozpínací), 4-5 (spínací) Externí parametry, prostředí FC 301 FC 302 Krytí IP 00, IP 20, IP 21, IP 54, IP 55, IP 66 Vibrační test 1,0 g (kryt D: 0,7 g) Max. relativní vlhkost Agresivní prostředí (IEC ) Okolní teplota Galvanická izolace 5% 95% (IEC ; třída 3C3 (bez kondenzace) během provozu) Bez povrchové úpravy třídy 3C2, volitelná povrchová úprava třídy 3C3 Max. 50 C I/O v souladu s PELV Režim ochrany pro co nejdelší dobu provozu Elektronická tepelná ochrana motoru proti přetížení Funkce sledování odváděného tepla umožňuje odpojit měnič FC300 od napájecí sítě při překročení teploty chladiče nad 100 C Měnič FC 300 je chráněn proti zkratu na svorkách motoru U, V, W Měnič FC 300 je chráněn proti zemnímu spojení na svorkách motoru U, V, W Ochrana proti ztrátě fáze sítě Global Marine 14

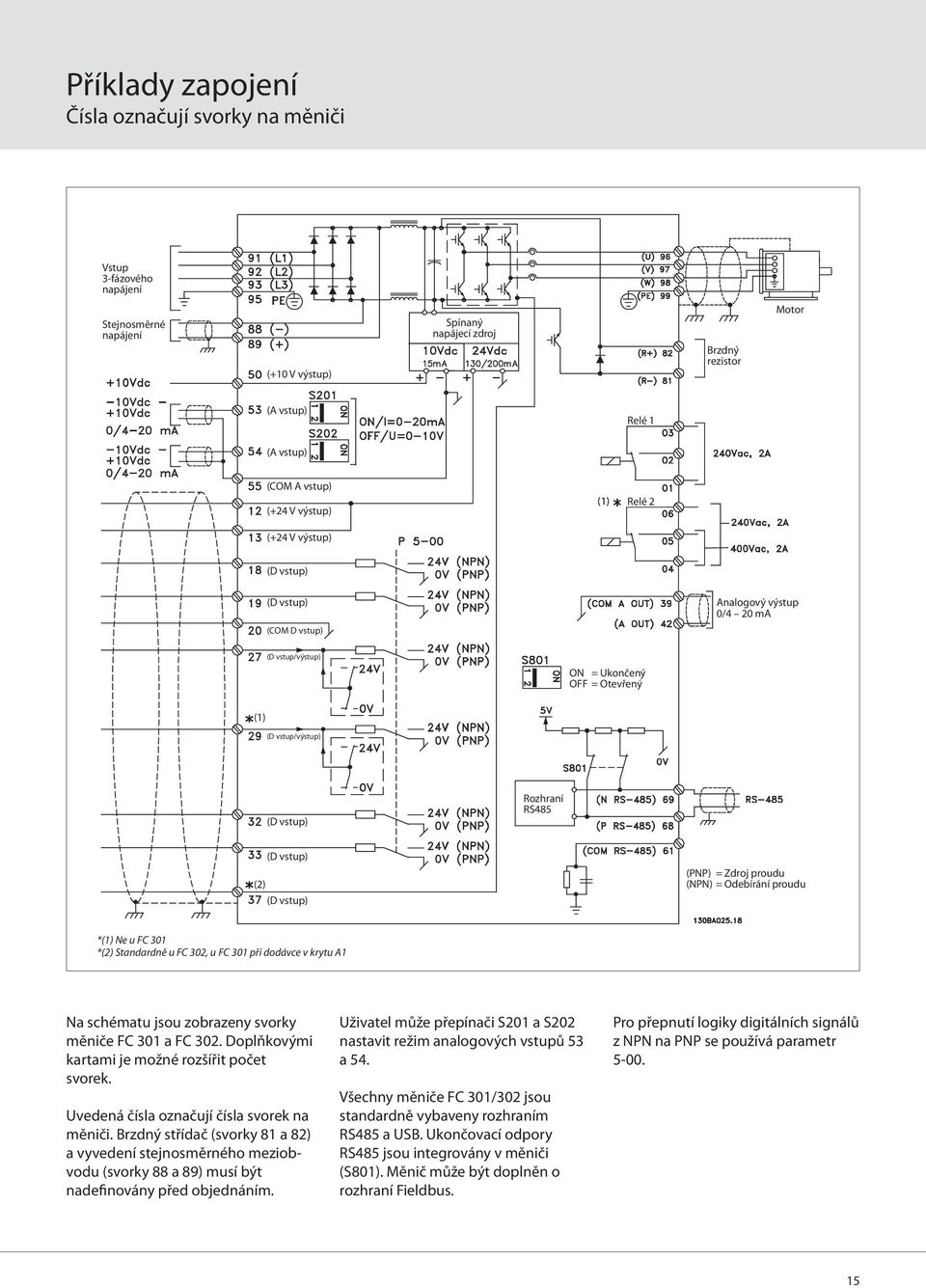

15 Příklady zapojení Čísla označují svorky na měniči Vstup 3-fázového napájení Stejnosměrné napájení (+10 V výstup) Spínaný napájecí zdroj Brzdný rezistor Motor (A vstup) Relé 1 (A vstup) (COM A vstup) (+24 V výstup) (+24 V výstup) (1) Relé 2 (D vstup) (D vstup) (COM D vstup) Analogový výstup 0/4 20 ma (D vstup/výstup) ON = Ukončený OFF = Otevřený (1) (D vstup/výstup) (D vstup) Rozhraní RS485 (D vstup) (2) (D vstup) (PNP) = Zdroj proudu (NPN) = Odebírání proudu *(1) Ne u FC 301 *(2) Standardně u FC 302, u FC 301 při dodávce v krytu A1 Na schématu jsou zobrazeny svorky měniče FC 301 a FC 302. Doplňkovými kartami je možné rozšířit počet svorek. Uvedená čísla označují čísla svorek na měniči. Brzdný střídač (svorky 81 a 82) a vyvedení stejnosměrného meziobvodu (svorky 88 a 89) musí být nadefinovány před objednáním. Uživatel může přepínači S201 a S202 nastavit režim analogových vstupů 53 a 54. Všechny měniče FC 301/302 jsou standardně vybaveny rozhraním RS485 a USB. Ukončovací odpory RS485 jsou integrovány v měniči (S801). Měnič může být doplněn o rozhraní Fieldbus. Pro přepnutí logiky digitálních signálů z NPN na PNP se používá parametr

16 Napájení, proudy a krytí T V (při 200/240 V) T4/T V (při 400V) T4/T V (FC 301) V (FC 302) (při 480/500V) T V (Pouze FC 302) (při 575 V) T7 690 V (Pouze FC 302) (při 690 V) [kw] [A] IP 20 IP 21 IP 55/IP 66 [kw] [A] [kw] [A] IP 00 IP 20 IP 21 IP 54 IP 55/IP 66 [kw] [A] IP 20 IP 21 IP 55/IP 66 FC 300 HO NO HO NO HO NO HO NO HO NO HO NO HO NO HO NO HO NO HO NO [kw] [A] IP 00 IP 21/IP 5x PK25 0,25 1,8 PK37 0,37 2,4 0,37 1,3 0,37 1,2 PK55 0,55 3,5 0,55 1,8 0,55 1,6 PK75 0,75 4,6 A2 0,75 2,4 0,75 2,1 0,75 1,7 P1K1 1,1 6,6 A5 1,1 3 1,1 2,7 A2 A5 1,1 2,4 P1K5 1,5 7,5 1,5 4,1 1,5 3,4 1,5 2,7 A3 A3 A5 P2K2 2,2 10,6 A2 2,2 5,6 2,2 4,8 2,2 3,9 A2 P3K0 3 12,5 3 7,2 3 6,3 3 4,9 A3 A3 P3K7 3,7 16,7 P4K ,2 A2 A2 4 6,1 P5K5 5,5 7,5 24,2 30,8 5,5 13 5,5 11 A5 5,5 9 A3 A3 A5 B3 B1 B1 A3 A3 P7K5 7, ,8 46,2 7,5 16 7,5 14,5 7,5 11 P11K ,2 59,4 B2 B B4 B3 B1 B B3 B1 B P15K 15 18,5 59,4 74, , , , , , P18K 18, ,8 88 C1 C1 18, , , C3 B4 B2 B2 18, , B2 B2 P22K B B2 P30K C4 C2 C P37K C1 C C1 C C3 C3 P45K C2 P55K C4 C2 C C4 C2 C2 P75K P90K D3 D1 D P D3 D1 P P D4 D2 D D4 D2 P A1*/A2 HO (vysoká přetížitelnost) = 160 %/60 s, NO (normální přetížitelnost) = 110 %/60 s A1*: Pro volbu A1 se podívejte na typy krytí v kódové pozici 4 (pouze FC 301) IP 00/Šasi IP 20/Šasi IP 21/NEMA typ 1 Sada pro upgrade** IP 54/NEMA typ 12 IP 55/NEMA typ 12 IP 21, IP 54 nebo IP 55 **Sada MCF 101 IP 21 (upgrade z IP 20 na IP 21). Viz 34 A1*/A2 Měniče řady VLT AutomationDrive jsou určeny pro motory s výkonem od 0,25 kw do 1400 kw s napájecím napětím od 200 V do 690 V. Měniče pro výkony od 90 kw do 1400 kw jsou popsány v brožuře VLT High Power Drives Selection Guide (DKDD.PB.56.A1.02). 16

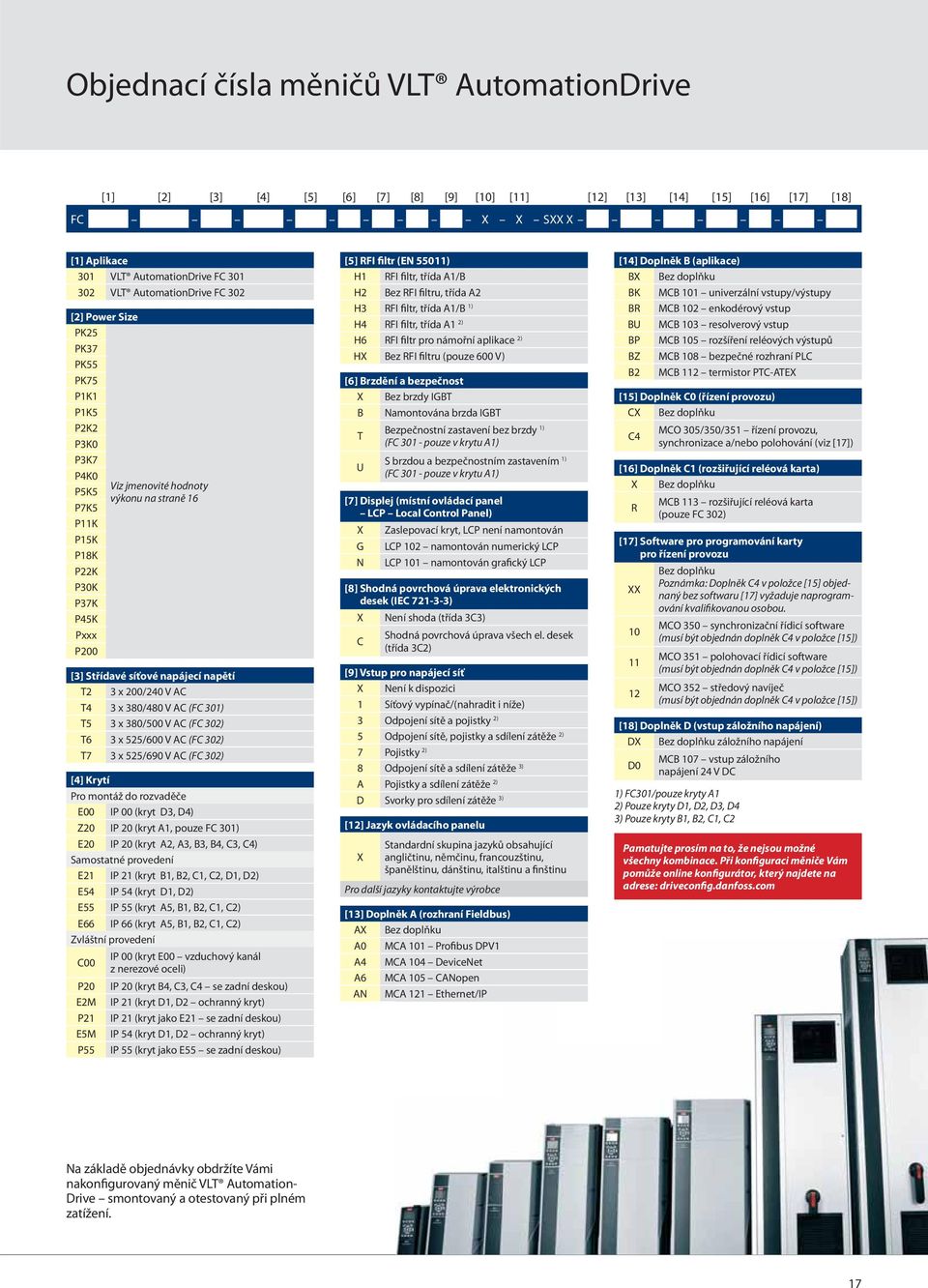

17 Objednací čísla měničů VLT AutomationDrive [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] FC X X SXX X [1] Aplikace 301 VLT AutomationDrive FC VLT AutomationDrive FC 302 [2] Power Size PK25 PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P3K7 P4K0 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K Pxxx P200 Viz jmenovité hodnoty výkonu na straně 16 [3] Střídavé síťové napájecí napětí T2 3 x 200/240 V AC T4 3 x 380/480 V AC (FC 301) T5 3 x 380/500 V AC (FC 302) T6 3 x 525/600 V AC (FC 302) T7 3 x 525/690 V AC (FC 302) [4] Krytí Pro montáž do rozvaděče E00 IP 00 (kryt D3, D4) Z20 IP 20 (kryt A1, pouze FC 301) E20 IP 20 (kryt A2, A3, B3, B4, C3, C4) Samostatné provedení E21 IP 21 (kryt B1, B2, C1, C2, D1, D2) E54 IP 54 (kryt D1, D2) E55 IP 55 (kryt A5, B1, B2, C1, C2) E66 IP 66 (kryt A5, B1, B2, C1, C2) Zvláštní provedení C00 P20 E2M P21 E5M P55 IP 00 (kryt E00 vzduchový kanál z nerezové oceli) IP 20 (kryt B4, C3, C4 se zadní deskou) IP 21 (kryt D1, D2 ochranný kryt) IP 21 (kryt jako E21 se zadní deskou) IP 54 (kryt D1, D2 ochranný kryt) IP 55 (kryt jako E55 se zadní deskou) [5] RFI filtr (EN 55011) H1 RFI filtr, třída A1/B H2 Bez RFI filtru, třída A2 H3 RFI filtr, třída A1/B 1) H4 RFI filtr, třída A1 2) H6 RFI filtr pro námořní aplikace 2) HX Bez RFI filtru (pouze 600 V) [6] Brzdění a bezpečnost X Bez brzdy IGBT B Namontována brzda IGBT T U Bezpečnostní zastavení bez brzdy 1) (FC pouze v krytu A1) S brzdou a bezpečnostním zastavením 1) (FC pouze v krytu A1) [7] Displej (místní ovládací panel LCP Local Control Panel) X Zaslepovací kryt, LCP není namontován G LCP 102 namontován numerický LCP N LCP 101 namontován grafický LCP [8] Shodná povrchová úprava elektronických desek (IEC ) X Není shoda (třída 3C3) C Shodná povrchová úprava všech el. desek (třída 3C2) [9] Vstup pro napájecí síť X Není k dispozici 1 Síťový vypínač/(nahradit i níže) 3 Odpojení sítě a pojistky 2) 5 Odpojení sítě, pojistky a sdílení zátěže 2) 7 Pojistky 2) 8 Odpojení sítě a sdílení zátěže 3) A Pojistky a sdílení zátěže 2) D Svorky pro sdílení zátěže 3) [12] Jazyk ovládacího panelu Standardní skupina jazyků obsahující X angličtinu, němčinu, francouzštinu, španělštinu, dánštinu, italštinu a finštinu Pro další jazyky kontaktujte výrobce [13] Doplněk A (rozhraní Fieldbus) AX Bez doplňku A0 MCA 101 Profibus DPV1 A4 MCA 104 DeviceNet A6 MCA 105 CANopen AN MCA 121 Ethernet/IP [14] Doplněk B (aplikace) BX Bez doplňku BK MCB 101 univerzální vstupy/výstupy BR MCB 102 enkodérový vstup BU MCB 103 resolverový vstup BP MCB 105 rozšíření reléových výstupů BZ MCB 108 bezpečné rozhraní PLC B2 MCB 112 termistor PTC-ATEX [15] Doplněk C0 (řízení provozu) CX Bez doplňku C4 MCO 305/350/351 řízení provozu, synchronizace a/nebo polohování (viz [17]) [16] Doplněk C1 (rozšiřující reléová karta) X Bez doplňku R MCB 113 rozšiřující reléová karta (pouze FC 302) [17] Software pro programování karty pro řízení provozu XX Bez doplňku Poznámka: Doplněk C4 v položce [15] objednaný bez softwaru [17] vyžaduje naprogramování kvalifikovanou osobou. MCO 350 synchronizační řídicí software (musí být objednán doplněk C4 v položce [15]) MCO 351 polohovací řídicí software (musí být objednán doplněk C4 v položce [15]) MCO 352 středový navíječ (musí být objednán doplněk C4 v položce [15]) [18] Doplněk D (vstup záložního napájení) DX Bez doplňku záložního napájení MCB 107 vstup záložního D0 napájení 24 V DC 1) FC301/pouze kryty A1 2) Pouze kryty D1, D2, D3, D4 3) Pouze kryty B1, B2, C1, C2 Pamatujte prosím na to, že nejsou možné všechny kombinace. Při konfiguraci měniče Vám pomůže online konfigurátor, který najdete na adrese: driveconfig.danfoss.com Na základě objednávky obdržíte Vámi nakonfigurovaný měnič VLT Automation- Drive smontovaný a otestovaný při plném zatížení. 17

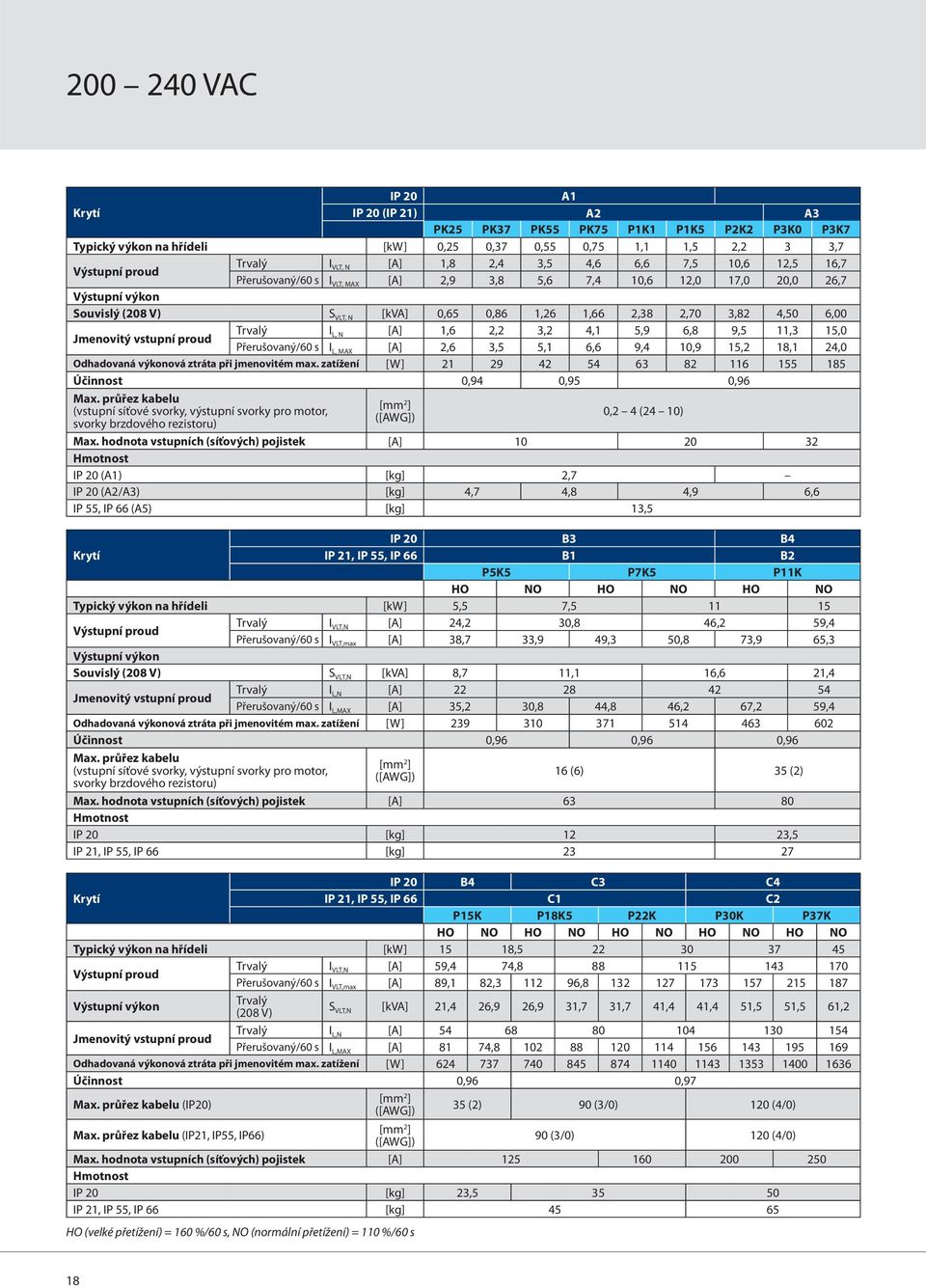

18 VAC IP 20 A1 Krytí IP 20 (IP 21) A2 A3 PK25 PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P3K7 Typický výkon na hřídeli [kw] 0,25 0,37 0,55 0,75 1,1 1,5 2,2 3 3,7 Výstupní proud Trvalý I VLT, N [A] 1,8 2,4 3,5 4,6 6,6 7,5 10,6 12,5 16,7 Přerušovaný/60 s I VLT, MAX [A] 2,9 3,8 5,6 7,4 10,6 12,0 17,0 20,0 26,7 Výstupní výkon Souvislý (208 V) S VLT, N [kva] 0,65 0,86 1,26 1,66 2,38 2,70 3,82 4,50 6,00 Jmenovitý vstupní proud Trvalý I L, N [A] 1,6 2,2 3,2 4,1 5,9 6,8 9,5 11,3 15,0 Přerušovaný/60 s I L, MAX [A] 2,6 3,5 5,1 6,6 9,4 10,9 15,2 18,1 24,0 Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,94 0,95 0,96 Max. průřez kabelu (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru) [mm 2 ] ([AWG]) 0,2 4 (24 10) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 (A1) [kg] 2,7 IP 20 (A2/A3) [kg] 4,7 4,8 4,9 6,6 IP 55, IP 66 (A5) [kg] 13,5 IP 20 B3 B4 Krytí IP 21, IP 55, IP 66 B1 B2 P5K5 P7K5 P11K HO NO HO NO HO NO Typický výkon na hřídeli [kw] 5,5 7, Výstupní proud Trvalý I VLT,N [A] 24,2 30,8 46,2 59,4 Přerušovaný/60 s I VLT,max [A] 38,7 33,9 49,3 50,8 73,9 65,3 Výstupní výkon Souvislý (208 V) S VLT,N [kva] 8,7 11,1 16,6 21,4 Jmenovitý vstupní proud Trvalý I L,N [A] Přerušovaný/60 s I L,MAX [A] 35,2 30,8 44,8 46,2 67,2 59,4 Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,96 0,96 0,96 Max. průřez kabelu (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru) [mm 2 ] ([AWG]) 16 (6) 35 (2) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 [kg] 12 23,5 IP 21, IP 55, IP 66 [kg] IP 20 B4 C3 C4 Krytí IP 21, IP 55, IP 66 C1 C2 P15K P18K5 P22K P30K P37K HO NO HO NO HO NO HO NO HO NO Typický výkon na hřídeli [kw] 15 18, Výstupní proud Trvalý I VLT,N [A] 59,4 74, Přerušovaný/60 s I VLT,max [A] 89,1 82, , Výstupní výkon Trvalý (208 V) S VLT,N [kva] 21,4 26,9 26,9 31,7 31,7 41,4 41,4 51,5 51,5 61,2 Jmenovitý vstupní proud Trvalý I L,N [A] Přerušovaný/60 s I L,MAX [A] 81 74, Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,96 0,97 Max. průřez kabelu (IP20) [mm 2 ] ([AWG]) 35 (2) 90 (3/0) 120 (4/0) Max. průřez kabelu (IP21, IP55, IP66) [mm 2 ] ([AWG]) 90 (3/0) 120 (4/0) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 [kg] 23, IP 21, IP 55, IP 66 [kg] HO (velké přetížení) = 160 %/60 s, NO (normální přetížení) = 110 %/60 s 18

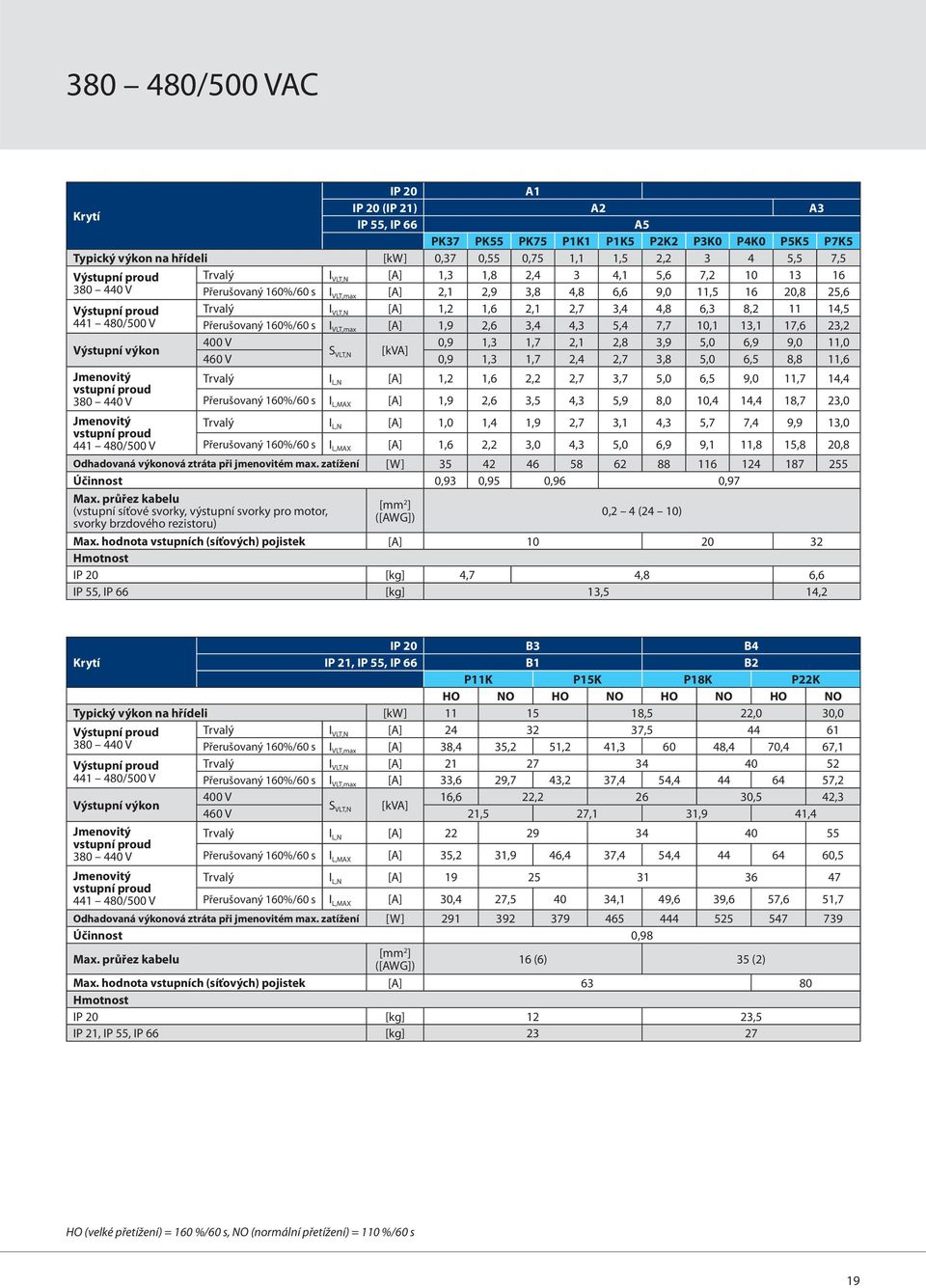

19 /500 VAC IP 20 A1 Krytí IP 20 (IP 21) A2 A3 IP 55, IP 66 A5 PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5 Typický výkon na hřídeli [kw] 0,37 0,55 0,75 1,1 1,5 2, ,5 7,5 Výstupní proud Trvalý I VLT,N [A] 1,3 1,8 2,4 3 4,1 5,6 7, V Přerušovaný 160%/60 s I VLT,max [A] 2,1 2,9 3,8 4,8 6,6 9,0 11, ,8 25,6 Výstupní proud Trvalý I VLT,N [A] 1,2 1,6 2,1 2,7 3,4 4,8 6,3 8, , /500 V Přerušovaný 160%/60 s I VLT,max [A] 1,9 2,6 3,4 4,3 5,4 7,7 10,1 13,1 17,6 23,2 Výstupní výkon 400 V 0,9 1,3 1,7 2,1 2,8 3,9 5,0 6,9 9,0 11,0 S VLT,N [kva] 460 V 0,9 1,3 1,7 2,4 2,7 3,8 5,0 6,5 8,8 11,6 Jmenovitý Trvalý I L,N [A] 1,2 1,6 2,2 2,7 3,7 5,0 6,5 9,0 11,7 14,4 vstupní proud V Přerušovaný 160%/60 s I L,MAX [A] 1,9 2,6 3,5 4,3 5,9 8,0 10,4 14,4 18,7 23,0 Jmenovitý Trvalý I L,N [A] 1,0 1,4 1,9 2,7 3,1 4,3 5,7 7,4 9,9 13,0 vstupní proud /500 V Přerušovaný 160%/60 s I L,MAX [A] 1,6 2,2 3,0 4,3 5,0 6,9 9,1 11,8 15,8 20,8 Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,93 0,95 0,96 0,97 Max. průřez kabelu (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru) [mm 2 ] ([AWG]) 0,2 4 (24 10) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 [kg] 4,7 4,8 6,6 IP 55, IP 66 [kg] 13,5 14,2 IP 20 B3 B4 Krytí IP 21, IP 55, IP 66 B1 B2 P11K P15K P18K P22K HO NO HO NO HO NO HO NO Typický výkon na hřídeli [kw] ,5 22,0 30,0 Výstupní proud Trvalý I VLT,N [A] , V Přerušovaný 160%/60 s I VLT,max [A] 38,4 35,2 51,2 41, ,4 70,4 67,1 Výstupní proud Trvalý I VLT,N [A] /500 V Přerušovaný 160%/60 s I VLT,max [A] 33,6 29,7 43,2 37,4 54, ,2 Výstupní výkon 400 V 16,6 22, ,5 42,3 S VLT,N [kva] 460 V 21,5 27,1 31,9 41,4 Jmenovitý Trvalý I L,N [A] vstupní proud V Přerušovaný 160%/60 s I L,MAX [A] 35,2 31,9 46,4 37,4 54, ,5 Jmenovitý Trvalý I L,N [A] vstupní proud /500 V Přerušovaný 160%/60 s I L,MAX [A] 30,4 27, ,1 49,6 39,6 57,6 51,7 Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 Max. průřez kabelu [mm 2 ] ([AWG]) 16 (6) 35 (2) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 [kg] 12 23,5 IP 21, IP 55, IP 66 [kg] HO (velké přetížení) = 160 %/60 s, NO (normální přetížení) = 110 %/60 s 19

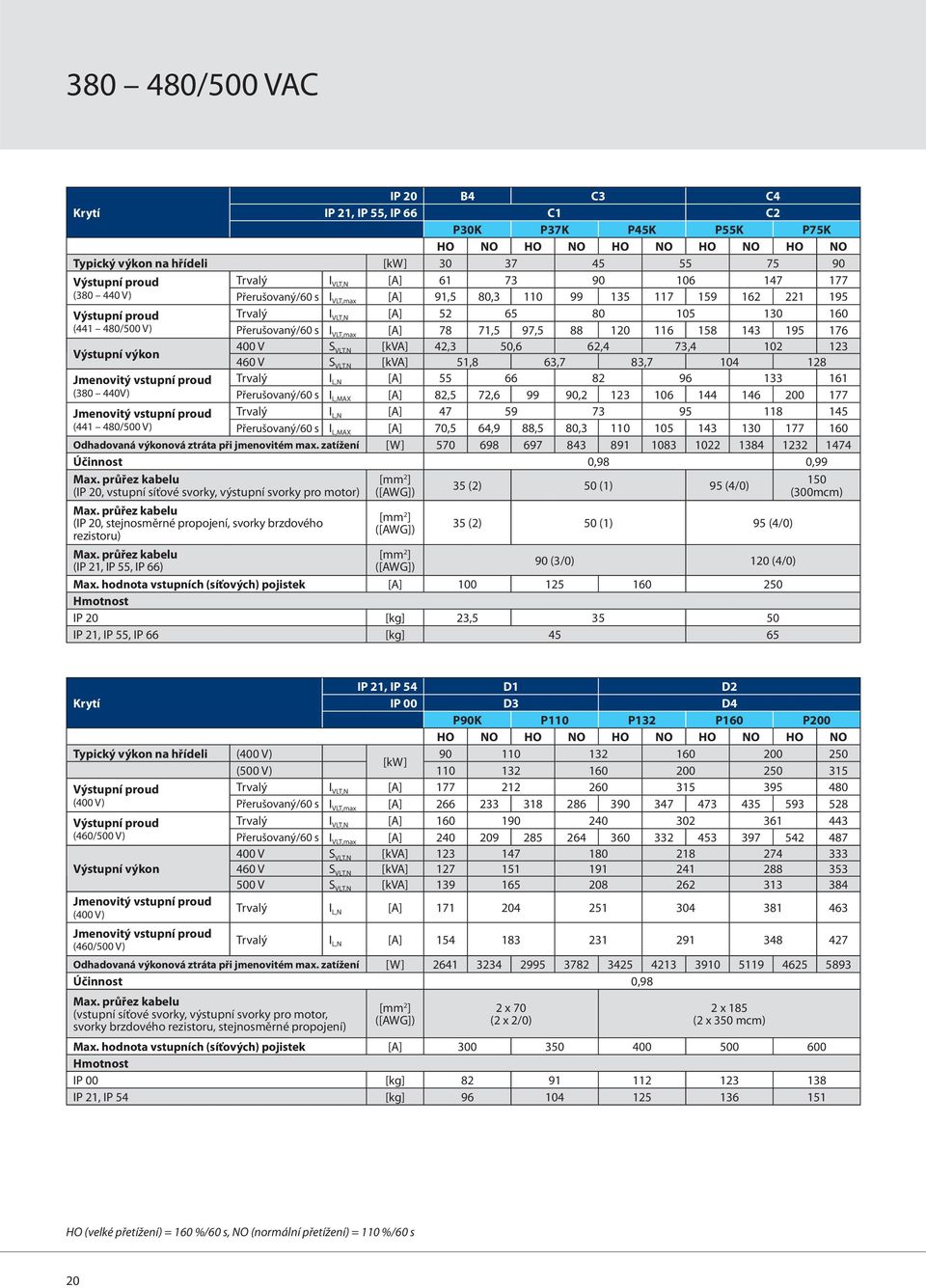

20 /500 VAC IP 20 B4 C3 C4 Krytí IP 21, IP 55, IP 66 C1 C2 P30K P37K P45K P55K P75K HO NO HO NO HO NO HO NO HO NO Typický výkon na hřídeli [kw] Výstupní proud Trvalý I VLT,N [A] ( V) Přerušovaný/60 s I VLT,max [A] 91,5 80, Výstupní proud Trvalý I VLT,N [A] ( /500 V) s Přerušovaný/60 I VLT,max [A] 78 71,5 97, Výstupní výkon 400 V S VLT,N [kva] 42,3 50,6 62,4 73, V S VLT,N [kva] 51,8 63,7 83, Jmenovitý vstupní proud Trvalý I L,N [A] ( V) Přerušovaný/60 s I L,MAX [A] 82,5 72, , Jmenovitý vstupní proud ( /500 V) Trvalý I L,N [A] Přerušovaný/60 s I L,MAX [A] 70,5 64,9 88,5 80, Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 0,99 Max. průřez kabelu (IP 20, vstupní síťové svorky, výstupní svorky pro motor) Max. průřez kabelu (IP 20, stejnosměrné propojení, svorky brzdového rezistoru) Max. průřez kabelu (IP 21, IP 55, IP 66) [mm 2 ] ([AWG]) [mm 2 ] ([AWG]) [mm 2 ] ([AWG]) 35 (2) 50 (1) 95 (4/0) 35 (2) 50 (1) 95 (4/0) 90 (3/0) 120 (4/0) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 [kg] 23, IP 21, IP 55, IP 66 [kg] (300mcm) IP 21, IP 54 D1 D2 Krytí IP 00 D3 D4 P90K P110 P132 P160 P200 HO NO HO NO HO NO HO NO HO NO Typický výkon na hřídeli (400 V) [kw] (500 V) Výstupní proud Trvalý I VLT,N [A] (400 V) Přerušovaný/60 s I VLT,max [A] Výstupní proud Trvalý I VLT,N [A] (460/500 V) Přerušovaný/60 s I VLT,max [A] V S VLT,N [kva] Výstupní výkon 460 V S VLT,N [kva] V S VLT,N [kva] Jmenovitý vstupní proud (400 V) Trvalý I L,N [A] Jmenovitý vstupní proud (460/500 V) Trvalý I L,N [A] Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 Max. průřez kabelu (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru, stejnosměrné propojení) [mm 2 ] ([AWG]) 2 x 70 (2 x 2/0) 2 x 185 (2 x 350 mcm) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 00 [kg] IP 21, IP 54 [kg] HO (velké přetížení) = 160 %/60 s, NO (normální přetížení) = 110 %/60 s 20

21 VAC (pouze FC 302) IP 20 (IP 21) A3 Krytí IP 55, IP 66 A5 PK75 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5 Typický výkon na hřídeli (575 V) [kw] 0,75 1,1 1,5 2, ,5 7,5 Výstupní proud Trvalý ( V) [A] 1,8 2,6 2,9 4,1 5,2 6,4 9,5 11,5 Přerušovaný ( V) [A] 2,9 4,2 4,6 6,6 8,3 10,2 15,2 18,4 Trvalý ( V) [A] 1,7 2,4 2,7 3,9 4,9 6,1 9,0 11,0 Přerušovaný ( V) [A] 2,7 3,8 4,3 6,2 7,8 9,8 14,4 17,6 Výstupní výkon Trvalý (525 V) [kva] 1,7 2,5 2,8 3,9 5,0 6,1 9,0 11,0 Trvalý (575 V) [kva] 1,7 2,4 2,7 3,9 4,9 6,1 9,0 11,0 Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Jmenovitý vstupní proud Trvalý ( V) [A] 1,7 2,4 2,7 4,1 5,2 5,8 8,6 10,4 Přerušovaný ( V) [A] 2,7 3,8 4,3 6,6 8,3 9,3 13,8 16,6 Účinnost 0,97 Max. průřez kabelu (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru) [mm 2 ] ([AWG]) 0,2 4 mm 2 (24 10) 0,2 4 mm 2 (24 10 ) Max. external input (mains) fuses [A] Hmotnost IP 20 [kg] 6,5 6,6 IP 55, IP 66 [kg] 13,5 14,2 IP 20 B3 B4 Krytí IP 21, IP 55, IP 66 B1 B2 C1 P11K P15K P18K5 P22K P30K HO NO HO NO HO NO HO NO HO NO Typický výkon na hřídeli (575 V) [kw] , Výstupní proud Trvalý ( V) [A] Přerušovaný ( V) [A] Trvalý ( V) [A] Přerušovaný ( V) [A] Výstupní výkon Trvalý (500 V) [kva] 18,1 21,9 26,7 34,3 41,0 51,4 Trvalý (575 V) [kva] 17,9 21,9 26,9 33,9 40,8 51,8 Jmenovitý vstupní proud Trvalý 550 V [A] 17,2 20,9 25,4 32, Přerušovaný (550 V) [A] Trvalý (575 V) [A] Přerušovaný (575 V) [A] Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 Max. průřez kabelu, IP 20 (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru, stejnosměrné propojení) Max. průřez kabelu, IP 21, 55, 66 (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru, stejnosměrné propojení) [mm 2 ] ([AWG]) [mm 2 ] ([AWG]) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 20 [kg] 12 23,5 IP 21, IP 55, IP 66 [kg] (6) 35 (2) 90 (3/0) HO (velké přetížení) = 160 %/60 s, NO (normální přetížení) = 110 %/60 s 21

22 VAC (pouze FC 302) IP 21, IP 55, IP 66 C1 C2 Krytí IP 20 C3 C4 P37K P45K P55K P75K HO NO HO NO HO NO HO NO Typický výkon na hřídeli (575 V) [kw] Výstupní proud Trvalý ( V) I VLT,N [A] Přerušovaný ( V) I VLT,max [A] Trvalý ( V) I VLT,N [A] Přerušovaný ( V) I VLT,max [A] Výstupní výkon Trvalý (550 V) 51,4 61,9 82, ,5 S VLT,N [kva] Trvalý (575 V) 51,8 61,7 82,7 99,6 130,5 Jmenovitý vstupní proud Trvalý (550 V) I L,N [A] ,9 95,3 124,3 Přerušovaný (550 V) I L,MAX [A] Trvalý (575 V) I L,N [A] Přerušovaný (575 V) I L,MAX [A] Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 Max. průřez kabelu (IP 20, vstupní síťové svorky, výstupní svorky pro motor) Max. průřez kabelu (IP 20, stejnosměrné propojení, svorky brzdového rezistoru) Max. průřez kabelu (IP 21, 55, 66, vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru, stejnosměrné propojení) [mm 2 ] ([AWG]) [mm 2 ] ([AWG]) [mm 2 ] ([AWG]) 50 (1) 95 (4/0) 150 (300 mcm) 95 (4/0) 90 (3/0) 120 (4/0) Max. hodnota vstupních (síťových) pojistek [A] IP 20 [kg] Hmotnost IP 21, IP 55, IP 66 [kg] HO (velké přetížení) = 160 %/60 s, NO (normální přetížení) = 110 %/60 s 22

23 690 VAC (pouze FC 302) Krytí IP 21/IP 55 B2 C2 P11K P15K P18K5 P22K P30K P37K P45K P55K P75K HO NO HO NO HO NO HO NO HO NO HO NO HO NO HO NO HO NO Typický výkon na hřídeli (690 V) [kw] , Výstupní proud Trvalý ( V) [A] Přerušovaný ( V) [A] 22,4 20,9 30,4 25,3 36,8 30,8 44,8 39, ,3 64,5 59, ,5 97,5 95,7 130,5 115,5 Trvalý ( V) [A] Přerušovaný ( V) [A] 20,8 19,8 28,8 24,2 35,2 29,7 43,2 37, ,1 61,5 57, , ,3 124,5 110 Výstupní výkon Trvalý (550 V) [kva] 13,3 18,1 21,9 26,7 34,3 41,0 51,4 61,9 82,9 100 Trvalý (575 V) [kva] 12,9 17,9 21,9 26,9 33,9 40,8 51,8 61,7 82,7 99,6 Trvalý (690 V) [kva] 15,5 21,5 26,3 32,3 40,6 49,0 62,1 74,1 99,2 119,5 Jmenovitý vstupní proud Trvalý ( V) [A] 15 19, Přerušovaný ( V) [A] 23,2 21,5 31,2 26,4 38,4 31,9 46,4 39, , , , , ,9 Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 Max. průřez kabelu (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru, stejnosměrné propojení) [mm 2 ] ([AWG]) 35 (1/0) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost [kg] IP 00 D3 D4 Krytí IP 21/IP 54 D1 D2 P90K P110 P132 P160 P200 HO NO HO NO HO NO HO NO HO NO Typický výkon na hřídeli (690 V) [kw] Výstupní proud Trvalý ( V) [A] Přerušovaný ( V) [A] Output Power Trvalý (550 V) [kva] Trvalý (575 V) [kva] Trvalý (690 V) [kva] Jmenovitý vstupní proud Trvalý (550 V) [A] Trvalý (575 V) [A] Trvalý (690 V) [A] Odhadovaná výkonová ztráta při jmenovitém max. zatížení [W] Účinnost 0,98 Max. průřez kabelu, IP 20 (vstupní síťové svorky, výstupní svorky pro motor, svorky brzdového rezistoru, stejnosměrné propojení) [mm 2 ] ([AWG]) 2 x 70 (2 x 2/0) 2 x 185 (2 x 350 mcm) Max. hodnota vstupních (síťových) pojistek [A] Hmotnost IP 00 [kg] IP 21, IP 54 [kg] HO (velké přetížení) = 160 %/60 s, NO (normální přetížení) = 110 %/60 s 23

24 Rozměry měniče VLT AutomationDrive v mm 75 Min. 100 Odvod 205 (220) Odvod 5 60 Skříň A3 Skříň A2 Skříň A Min Pohled zezadu Hloubka 220 mm s doplňky A/B Min. 100 Odvod 205 (220) Odvod 5, Min. 100 Přívod Přívod 5,5 Pohled zezadu Hloubka 220 mm s doplňky A/B Min. 100 Odvod 205 (220) Odvod 5, Min Přívod 5,5 Pohled zezadu Hloubka 220 mm s doplňky A/B 24
