1 OMRON Frekvenční měnič 3G3JV Obecné informace Frekvenční měnič 3G3JV je miniaturní frekvenční převodník se širokými uživatelskými možnostmi nastavení parametrů. Jedinečné řešení napájecí sekce umožnilo, aby rozměry frekvenčního měniče byly sníženy na minimum. Velký počet programovaných vstupů a výstupů, integrovaný potenciometr a čitelný displej umožňují jednoduchou obsluhu. Programovatelné vstupy mohou pracovat ve standardu PNP nebo NPN. Frekvence může být zadávána vnějším signálem V, ma nebo ma. Základní parametry kompaktní plášť vestavěný nastavitelný potenciometr volitelný interface MODBUS možnost zadání 8 základních frekvencí 4 programovatelné digitální vstupy 1 programovatelný digitální výstup 1 programovatelný analogový výstup shodnost se standardy CE, UL, CSA Architektura systému Pro zajištění shodnosti s normami EMC může být měnič volitelně vybaven odrušovacím filtrem.

2 Specifikace Volitelné příslušenství Lineární filtry, feritové kroužky, podložky k montáži na přípojnici DIN

3 Technické údaje Napájecí napětí 230 VAC 1-fázové: 3G3JV-AB 3-fázové: 3G3JV-A2 AB001 AB002 AB004 AB007 AB015 OMRON Frekvenční měnič 3G3JV A2001 A2002 A2004 A2007 A2015 A2022 A2040 Max. výkon motoru kw 0,12 0,25 0,4 0,75 1,5 2,2 4,0 Výstupní parametry Výkon kva Proud A Max. napětí Frekvence 0,3 0,6 1,1 1,9 3,0 4,2 6,7 0,8 1,6 3,0 5,0 8,0 11,0 17,5 Proporčně k vstupnímu napětí: V Hz Napájení Napětí V, 50/60 Hz Přípustné odchylky napětí -15 % až +10 % Přípustné odchylky ±5 % Napájecí napětí 400 VAC 3-fázové: 3G3JV-A4 A4002 A4004 A4007 A4015 A4022 A4030 A4040 Max. výkon motoru kw 0,37 0,55 1,1 1,5 2,2 3,0 4,0 Výstupní parametry Výkon kva Proud A 0,9 1,4 2,6 3,7 4,2 5,5 7,0 1,2 1,8 3,4 4,8 5,5 7,2 9,2

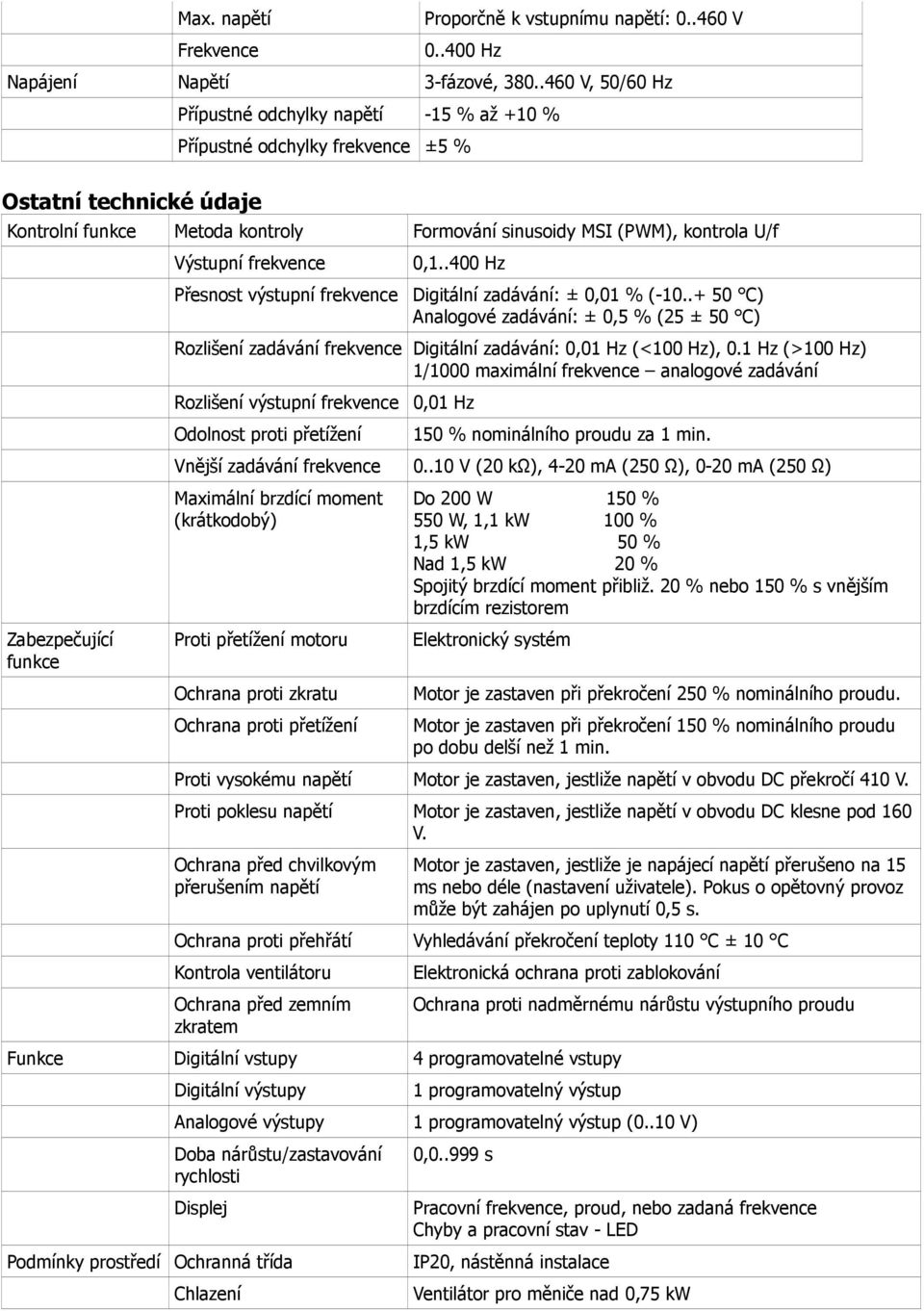

4 Max. napětí Proporčně k vstupnímu napětí: V Frekvence Hz Napájení Napětí 3-fázové, V, 50/60 Hz Přípustné odchylky napětí -15 % až +10 % Přípustné odchylky ±5 % Ostatní technické údaje Kontrolní funkce Metoda kontroly Formování sinusoidy MSI (PWM), kontrola U/f Zabezpečující funkce Výstupní 0, Hz Přesnost výstupní Digitální zadávání: ± 0,01 % ( C) Analogové zadávání: ± 0,5 % (25 ± 50 C) Rozlišení zadávání Digitální zadávání: 0,01 Hz (<100 Hz), 0.1 Hz (>100 Hz) 1/1000 maximální analogové zadávání Rozlišení výstupní 0,01 Hz Odolnost proti přetížení 150 % nominálního proudu za 1 min. Vnější zadávání V (20 kω), 4-20 ma (250 Ω), 0-20 ma (250 Ω) Maximální brzdící moment (krátkodobý) Proti přetížení motoru Ochrana proti zkratu Ochrana proti přetížení Do 200 W 150 % 550 W, 1,1 kw 100 % 1,5 kw 50 % Nad 1,5 kw 20 % Spojitý brzdící moment přibliž. 20 % nebo 150 % s vnějším brzdícím rezistorem Elektronický systém Motor je zastaven při překročení 250 % nominálního proudu. Motor je zastaven při překročení 150 % nominálního proudu po dobu delší než 1 min. Proti vysokému napětí Motor je zastaven, jestliže napětí v obvodu DC překročí 410 V. Proti poklesu napětí Motor je zastaven, jestliže napětí v obvodu DC klesne pod 160 V. Ochrana před chvilkovým přerušením napětí Motor je zastaven, jestliže je napájecí napětí přerušeno na 15 ms nebo déle (nastavení uživatele). Pokus o opětovný provoz může být zahájen po uplynutí 0,5 s. Ochrana proti přehřátí Vyhledávání překročení teploty 110 C ± 10 C Kontrola ventilátoru Ochrana před zemním zkratem Elektronická ochrana proti zablokování Funkce Digitální vstupy 4 programovatelné vstupy Digitální výstupy Ochrana proti nadměrnému nárůstu výstupního proudu 1 programovatelný výstup Analogové výstupy 1 programovatelný výstup (0..10 V) Doba nárůstu/zastavování rychlosti Displej Podmínky prostředí Ochranná třída Chlazení 0, s Pracovní, proud, nebo zadaná Chyby a pracovní stav - LED IP20, nástěnná instalace Ventilátor pro měniče nad 0,75 kw

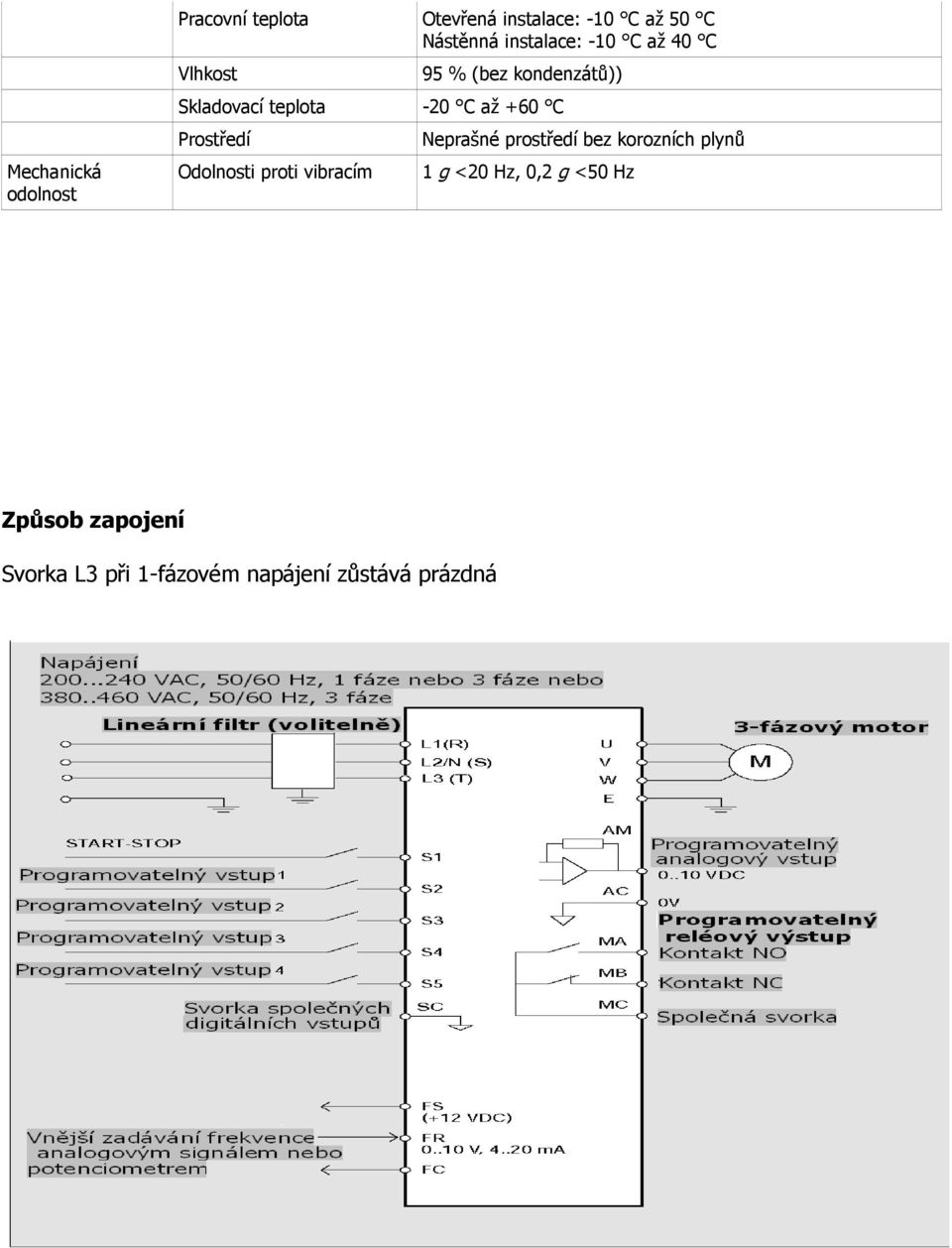

5 Mechanická odolnost Pracovní teplota Otevřená instalace: -10 C až 50 C Nástěnná instalace: -10 C až 40 C Vlhkost 95 % (bez kondenzátů)) Skladovací teplota -20 C až +60 C Prostředí Odolnosti proti vibracím Neprašné prostředí bez korozních plynů 1 g <20 Hz, 0,2 g <50 Hz Způsob zapojení Svorka L3 při 1-fázovém napájení zůstává prázdná

6 Rozměry Nastavování parametrů Číslo Výrobní Adresa parametru nastavení MODBUS Parametr Nastavení

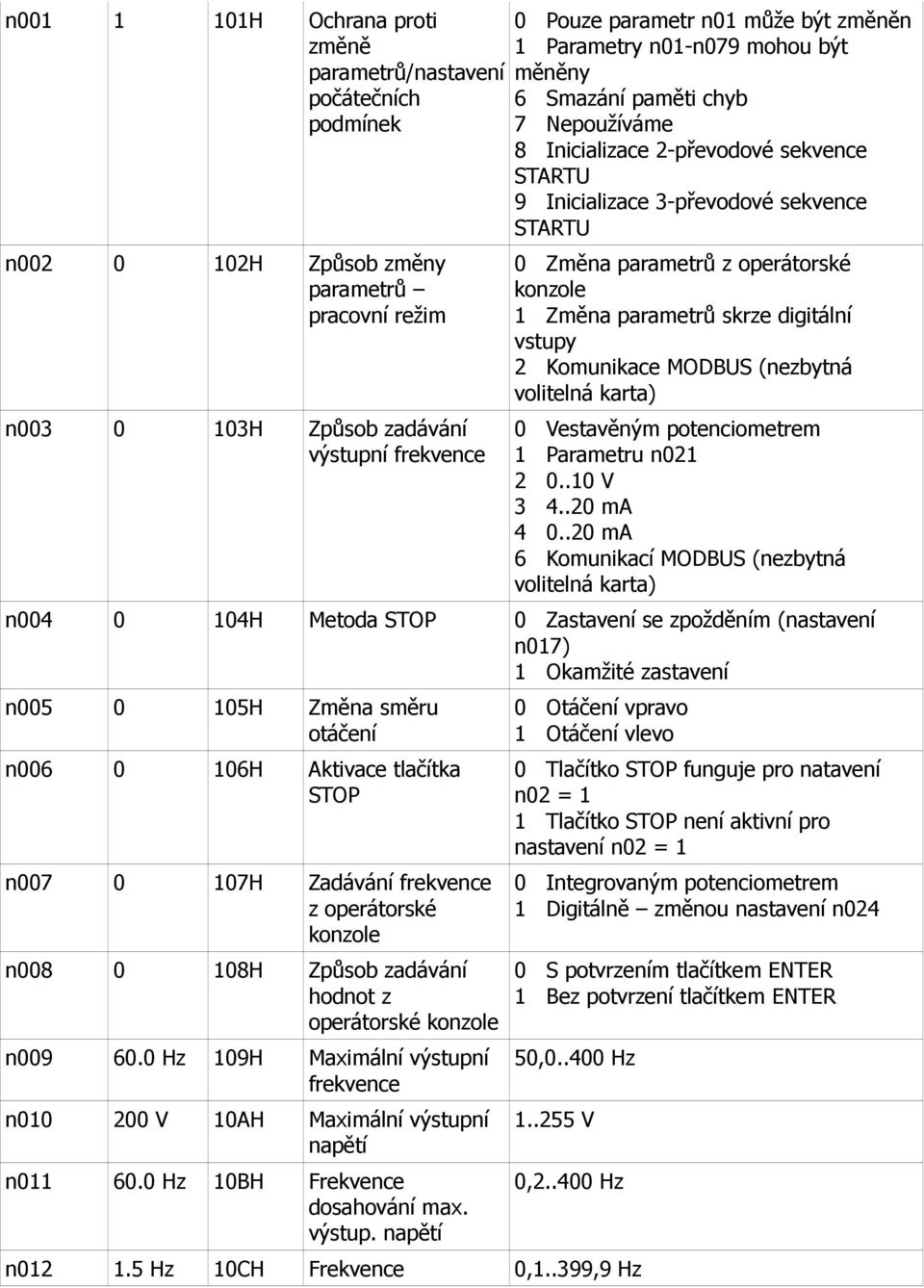

7 n H Ochrana proti změně parametrů/nastavení počátečních podmínek n H Způsob změny parametrů pracovní režim n H Způsob zadávání výstupní 0 Pouze parametr n01 může být změněn 1 Parametry n01-n079 mohou být měněny 6 Smazání paměti chyb 7 Nepoužíváme 8 Inicializace 2-převodové sekvence STARTU 9 Inicializace 3-převodové sekvence STARTU 0 Změna parametrů z operátorské konzole 1 Změna parametrů skrze digitální vstupy 2 Komunikace MODBUS (nezbytná volitelná karta) 0 Vestavěným potenciometrem 1 Parametru n V ma ma 6 Komunikací MODBUS (nezbytná volitelná karta) n H Metoda STOP 0 Zastavení se zpožděním (nastavení n017) 1 Okamžité zastavení n H Změna směru otáčení n H Aktivace tlačítka STOP n H Zadávání z operátorské konzole n H Způsob zadávání hodnot z operátorské konzole n Hz 109H Maximální výstupní n V 10AH Maximální výstupní napětí n Hz 10BH Frekvence dosahování max. výstup. napětí 0 Otáčení vpravo 1 Otáčení vlevo 0 Tlačítko STOP funguje pro natavení n02 = 1 1 Tlačítko STOP není aktivní pro nastavení n02 = 1 0 Integrovaným potenciometrem 1 Digitálně změnou nastavení n024 0 S potvrzením tlačítkem ENTER 1 Bez potvrzení tlačítkem ENTER 50, Hz V 0, Hz n Hz 10CH Frekvence 0,1..399,9 Hz

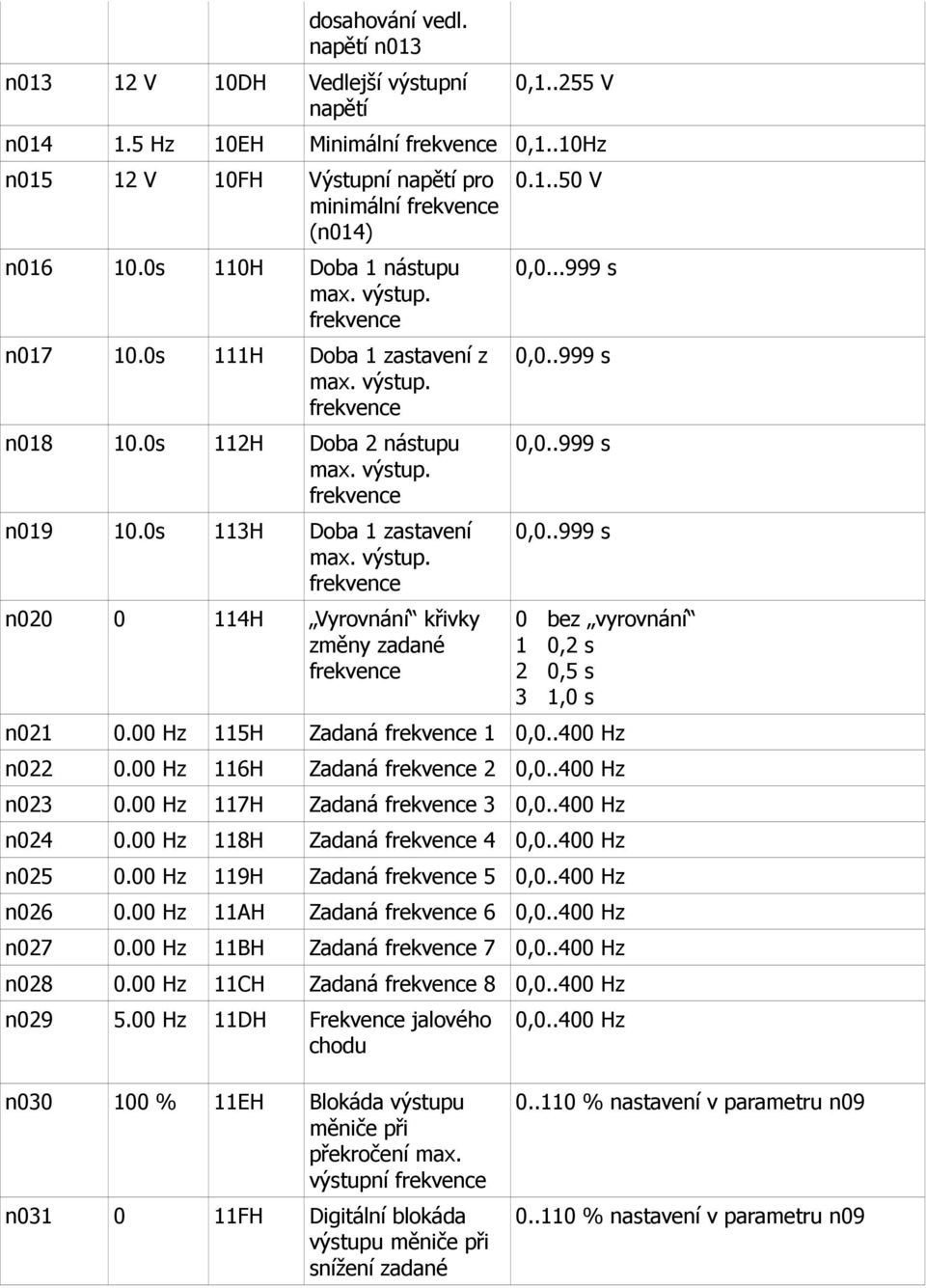

8 dosahování vedl. napětí n013 n V 10DH Vedlejší výstupní napětí 0, V n Hz 10EH Minimální 0,1..10Hz n V 10FH Výstupní napětí pro minimální (n014) n s 110H Doba 1 nástupu max. výstup. n s 111H Doba 1 zastavení z max. výstup. n s 112H Doba 2 nástupu max. výstup. n s 113H Doba 1 zastavení max. výstup. n H Vyrovnání křivky změny zadané V 0, s 0, s 0, s 0, s 0 bez vyrovnání 1 0,2 s 2 0,5 s 3 1,0 s n Hz 115H Zadaná 1 0, Hz n Hz 116H Zadaná 2 0, Hz n Hz 117H Zadaná 3 0, Hz n Hz 118H Zadaná 4 0, Hz n Hz 119H Zadaná 5 0, Hz n Hz 11AH Zadaná 6 0, Hz n Hz 11BH Zadaná 7 0, Hz n Hz 11CH Zadaná 8 0, Hz n Hz 11DH Frekvence jalového chodu 0, Hz n % 11EH Blokáda výstupu měniče při překročení max. výstupní n FH Digitální blokáda výstupu měniče při snížení zadané % nastavení v parametru n % nastavení v parametru n09

9 n032 V závislosti na modelu 120H pod mezní hodnotu Mezní hodnota reakce ochrany proti přetížení n H Ochrana proti přetížení motoru n034 8 min 122H Zpoždění reakce ochrany proti přetížení n H Nastavení parametrů chodu vnitřního ventilátoru n H Programování digitálního vstupu 2 n H Programování digitální vstupu 3 n H Programování digitální vstupu % nominálního proudu 0 Pro standardní chod motoru 1 Pro cyklický chod motoru 2 Bez ochrany 1 60 min 0 Pracuje pouze během režimu RUN (1 min po příkazu STOP) 1 Pracuje neustále 2 Změna směru otáčení (2-převodová sekvence STARTU) 3 Vnitřní chyba (kontakt NO) 4 Vnější chyba (kontakt NC) 5 Smazání chyby 6 Změna zadané 1 7 Změna zadané 2 8 Změna zadané 3 10 Změna na frekvenci jalového chodu 11 Změna časů rozjezdů a zastavení 12 Vnější řídící blok (kontakt NO) 13 Vnější řídící blok (kontakt NC) 14 Změna na max. frekvenci 15 Změna na zadanou frekvenci 16 Blokáda rozběhu doběhu 17 Změna způsobu nastavení parametrů, oper. konzole vnějšími signály 18 Změna způsobu nastavení parametrů, komunik. MODBUS + oper. konzole 19 Rychlé stop chyba (kontakt NO) 20 Rychlé stop alarm (kontakt NO) 21 Rychlé stop chyba (kontakt NC) 22 Rychlé stop alarm (kontakt NC) 0 Změna směru otáčení (3-přev. sekvence Startu), jiné nastav. jako pro n036 Jako u n036

10 n H Programování digitální vstupu 5 n H Programování reléových výstupů MA, MB, MC n % 129H Frekvence pro max. hodnoty vnějšího zadaného signálu (10 V nebo 20 ma) n042 0% 12AH Frekvence pro min. hodnoty vnějšího zadaného signálu (0 V nebo 0 ma nebo 4 ma) n s 12BH Filtr dodatečného analogového vstupu 34 Příkazy nahoru dolů 35 Autodiagnóza, zbývající parametry jako u n036 0 Chyba 1 Práce měniče 2 Dosažená zadaná 3 Pracovní = 0 4 Pracovní nastavená v n058 5 Pracovní nastavené v n058 6 Přetížení (kontakt NO) 7 Přetížení (kontakt NC) 10 Alarm 11 Práce vnějšího řídícího bloku 12 Pracovní režim RUN 13 Připravenost k práci 14 Resetující signál 15 Příliš malé resetující napětí 16 Otáčky vlevo 17 Dosahování zadané 18 Přenos dat přes ModBus % % s n CH Nastavení analogového vstupu n DH Koef. korekce dodateč. analogového vstupu n EH Změna nosné 0 Proporčně k výstupní frekvenci 1 Proporčně k výstupnímu proudu 0,00..2,00 1 2,5 khz 2 5,0 khz 3 7,5 khz 4 10 khz 7 12 x výstupní 8 24 x výstupní 9 36 x výstupní

11 n FH Práce po reakci ochrany proti zkratu n H Nastavení počtu opakovaných startů po vzniku chyby n Hz 131H Rezonanční 1 n Hz 132H Rezonanční 2 n Hz 133H Interval rezonančních frekvencí n052 50% 134H Proud obvodu DC při brzděni n s 135H Čas zpoždění brzdění n s 136H Čas zpoždění zrychlování 0 Nastavení chybového signálu 1 Nastavení chybového signálu po 0.5 s 2 Pokračování v práci , Hz 0, Hz 0,0..25,5 Hz % nominálního proudu 0,0..25,5 s 0,0..25,5 s n H Ochrana před příliš krátkým časem brzdění n % 138H Hodnota přípustného výstupního proudu při zrychlování n % 139H Hodnota přípustného výstupního proudu při práci měniče n Hz 13AH Mezní 0, Hz 0 Aktivní 1 Neaktivní (nastavit pouze, jestliže je připojen brzdící rezistor % nominálního proudu % nominálního proudu n BH Rozeznávání přetížení 0 Neaktivní 1 Aktivní, pouze když se zadaná frek. = prac. frek. práce pokračuje 2 Aktivní, pouze když se zadaná frek. = prac. frek. blokáda výstupních signálů 3 Vždy aktivní signál alarmu 4 Vždy aktivní blokáda výstupních

12 signálů n % 13CH Mez reakce ochrany proti zkratu n s 13DH Zpoždění reakce ochrany proti zkratu n EH Zabezpečení výstupní po příkazu stop (u funkce Nahoru- Dolů) n FH Koeficient korekce zatížení % nominálního proudu 0,1..10 s 0 Není zapamatována 1 Je zapamatována 0,0..2,5 n064 Podle modelu 140H Korekční hodnota výstupní 0, Hz n065 Podle modelu 141H Přípustný proud jalového chodu 0..99% nominálního proudu n H Kompenzace rychlosti motoru 0, n s 143 Čas zpoždění kompenzace rychlosti motoru n H Kompenzace rychlosti motoru při brzdění n H Frekvence aktualizace zobrazení n H Adresa Slave ,0..25,5 s 0 Neaktivní 1 Aktivní 0 0,1 Hz 1 0,01 Hz = max. 3 0,1 % n H Rychlost přenosu dat Kbaud Kbaud Kbaud Kbaud n H Parita 0 Přímá 1 Nepřímá 2 Bez parity

13 n073 10ms 149H Zpoždění odesílání dat ms n AH Kontrola RTS 0 Kontrola RTS 1 RS422A, 1:1 link n BH Redukce nosné pro malé rychlosti n DH Zabezpečení před změnou parametrů v EEPROM n078 14EH Chyba paměti 0 Neaktivní funkce 1 Aktivní funkce 0 Odečet nemožný 1 Odečet povolený n079 14FH Číslo softwaru
