1 Měřicí technika Osciloskopy s digitální pamětí Síťové analyzátory Vysokonapěťová měřicí technika Laboratorní zdroje Multimetry Elektronické zátěže Generátory EMC měřicí technika Absorbéry Anténní měření, kalibrace Temperaturmanagement Industriekomponenten Messtechnik HF-/Mikrowellentechnik Luftfahrtelektronik Entwicklung und Service máme pro Vás řešení!

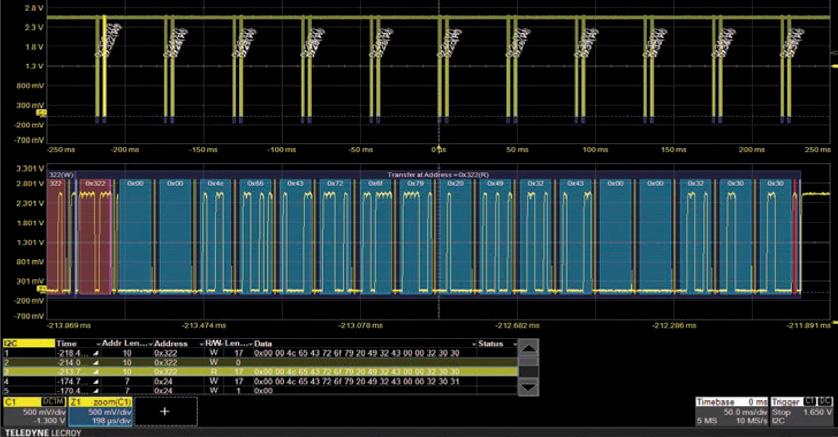

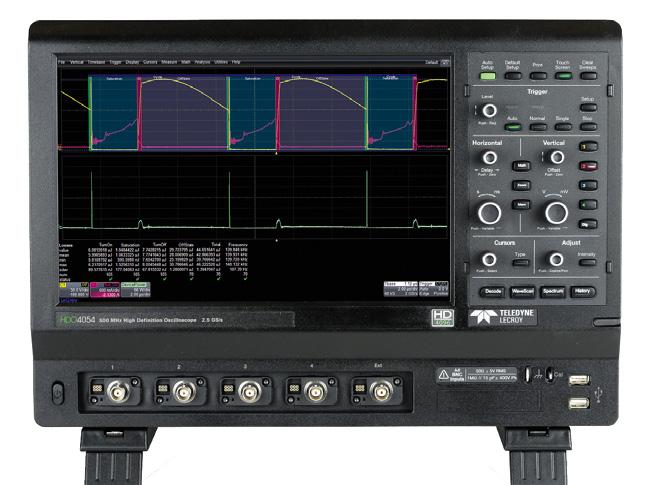

2 Osciloskopy HDO 4000A Webcode: 5201 Volba šířky pásma v řadách: 200 MHz, 350 MHz, 500 MHz a 1 GHz Vzorkovací frekvence 10 GS/s pro každý kanál AD převodník s rozlišením 12 bit Volitelně logický analyzátor Dekódování všech běžných sběrnic Komplexní tvorba měřicích protokolů Plně automatický Signal-Scan Komplexní přístup k Windows HD04000A Serial Data Protocol Support Trigger Decode I²C Embedded Computing SPI UART-RS232 USB2-HSIC Automotive + Industrial CAN CAN FD FlexRay LIN SENT Avionics ARINC429 MIL-STD-1553 SPACEWIRE Ethernet (10/100Base-T) A B C Channel, timebase and trigger descriptors provide easy access to controls without navigating menus. Configure parameters by touching measurement results. Shortcuts to commonly used functions are displayed at the bottom of the channel, math and memory menus. D E F G Use the Add New button for one-touch trace creation. Drag to change source, copy setup, turn on new trace, or move waveform location. Drag to copy measurement parameters to streamline setup process. Drag to quickly position cursors on a trace. Computing + Peripherals MIPI Other MDIO USB 1.1/2.0 8b/10b D-PHY/CSI-2/DSI DigRF3G DigRFv4 SPMI Audio (I²S, LJ, RJ, TDM) Manchester NRZ 2 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

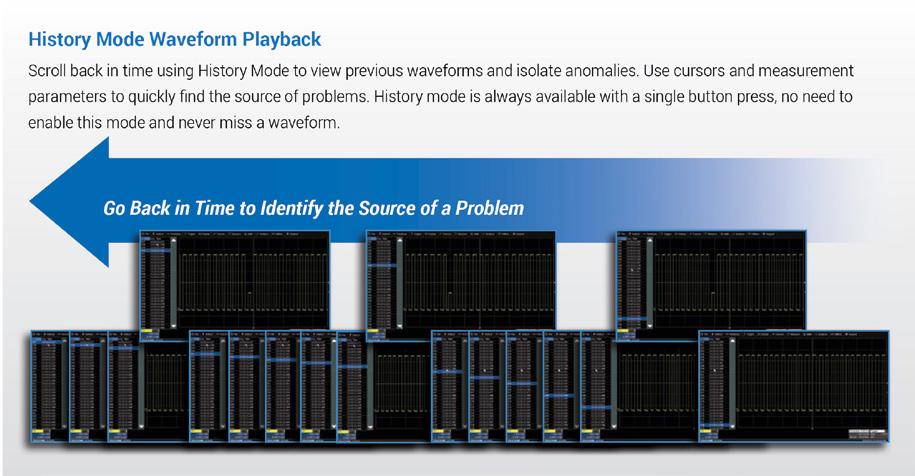

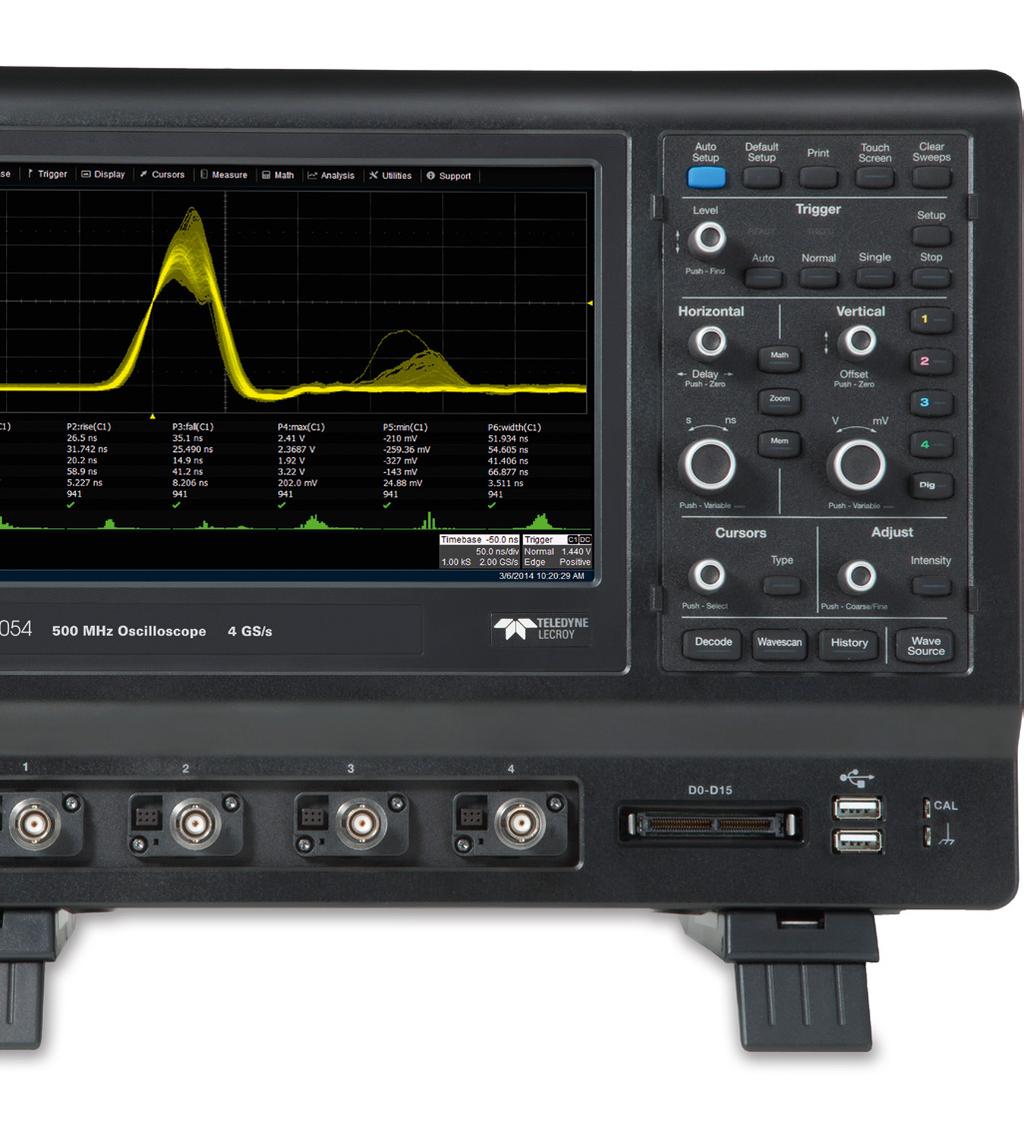

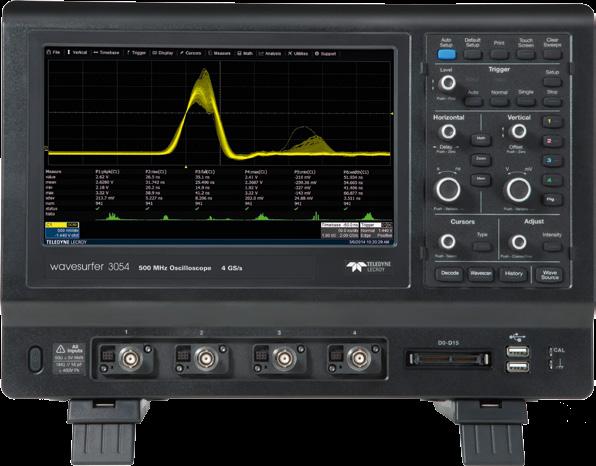

3 Osciloskopy WaveSurfer 3000 Webcode: 5241 Šířka pásma 200 MHz, 350 MHz, 500 MHz a 750 MHz Vzorkovací frekvence 2 GS/s na každý kanál Dekódování všech běžných sériových sběrnic + CAN a LIN Volitelně logický analyzátor Možnost dodatečných rozšíření funkcí Bezplatný software pro dálkové ovládání Integrovaný voltmetr Integrovaný funkční generátor do 25 MHz 3 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

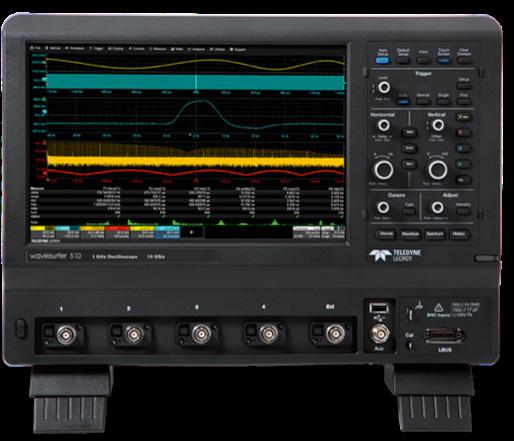

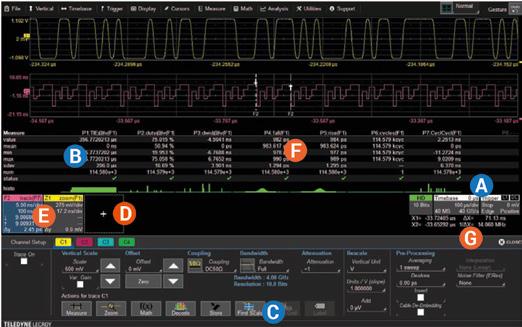

4 Osciloskopy WaveSurfer 510 Webcode: 5213 Šířka pásma 1 GHz (50 Ω), 500 MHz (1 MΩ) Vzorkovací frekvence 10 GS/s pro každý kanál Dekódování všech běžných sběrnic Volitelně logický analyzátor Rozšířené matematické funkce Segmentovaná paměť Rozsáhlé funkce -Trigger 6 simultánních měření se statistickou funkcí 4 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

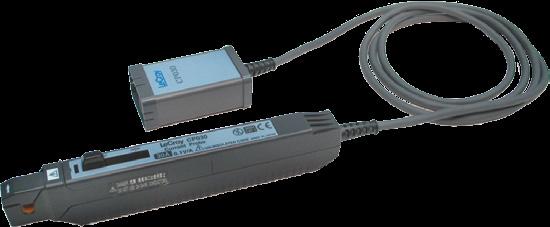

5 Sondy a příslušenství Příslušenství k osciloskopům Aktivní sondy napětové, proudové, diferenciální, VN sondy, VN sondy s optickými převodníky, opt. el. konvertory, diferenciální zesilovače Pasivní sondy napětové, VN pasivní sondy Sondy k vestavěnému log. analyzéru Volitená rozšíření osciloskopů: změna frekvenčního rozsahu, upgrade zastaralé řady, dekódování sběrnic, výkon. analýzy, rozšíření rozhraní, transportní tašky atd. Programovatelný adaptér pro použití jiných sond, po naprogramování osciloskop automat. rozezná připojenou neoriginální sondu/měřicí transformátor Adaptér pro připojení sond s TekProbe-BNC (TekProbe) I-Prober Měřicí proudové transformátory Velký dynamický rozsah 10 ma 20 A pk/pk Šířka pásma DC až 5 MHz Možné připojení ke všem typům osciloskopů Podmíněně lze použít i s multimetrem Galvanicky oddělené měření Minimální vliv na proudový obvod Měření na deskách plošného spoje Měření bez nutnosti přerušení elektrického obvodu Webcode: 5274 Frekvenční rozsahy: v pásmu od 0,1 Hz až do 400 MHz (dle typu) Připojení k osciloskopu, spektrálnímu analyzátoru atd. přes SMA, BNC, N, popř. jiný konektor Proudový rozsah: od 80 µa až 1 MA (pulz), přesnost 1%, popř. lepší Lze měřit přechodové, harmonické, pulzní, sinusové, RF a jiné proudové vlny Vhodné pro vývojové laboratoře plazmatu, výkonové měření, medicínskou techniku Transformátory pevné konstrukce, popř. rozevíratelné pro snadnou instalaci Možnost dokoupení držáku pro zajištění osového průchodu vodiče sondou Měření dle norem: MIL-STD-461, RTCA/DO-160 atd. 5 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

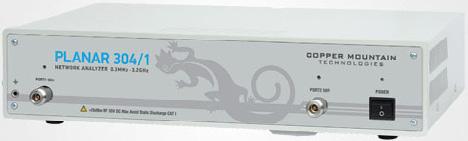

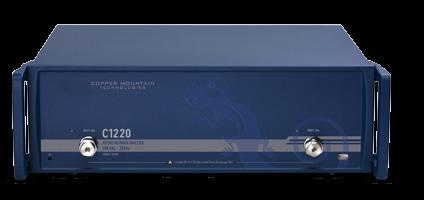

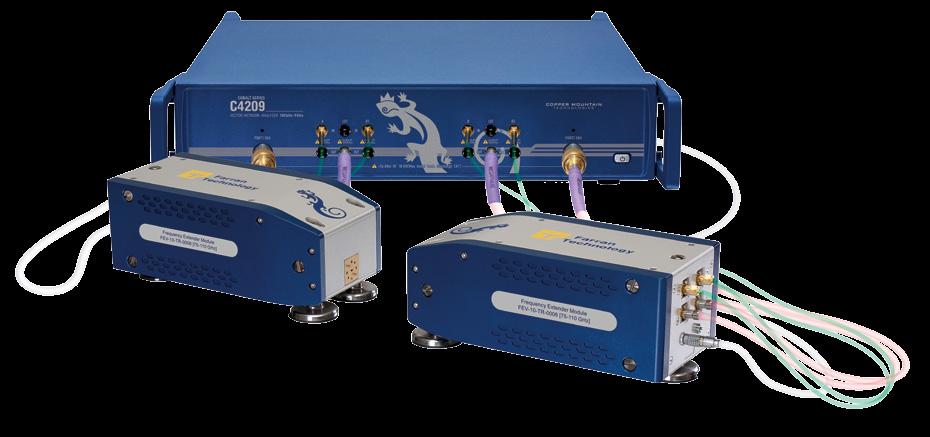

6 Síťové analyzátory Série Cobalt FX Frekvenční rozsah až 110 GHz Dynamický rozsah 120 db (obvykle, 10 Hz IF) Výstupní výkon +5 dbm Počet měřicích bodů/sweep Nejkompaktnější VF-Exender na trhu Obsahuje VNA s 9 GHz Intuitivní ovládání pomocí externího PC Včetně Embedding, De-Embedding & Gating Webcode: 5209 Série Cobalt Série Planar Šířka pásma 100 khz až 9 resp. 20 GHz Dynamický rozsah 145 db (obvykle, 10 Hz IF) Výstupní výkon -60 dbm až +15 dbm Počet měřicích bodů/sweep Včetně Embedding, De-Embedding & Gating Intuitivní ovládání pomocí externího PC Ideální pro testy VN kabelů, konektoru atd. Jednoduché nastavení sekvencí Šířka pásma 100 khz až 3,2 resp. 8 GHz Dynamický rozsah 145 db (1 Hz) Výstupní výkon -60 dbm až +10 dbm Počet měřicích bodů/sweep (v závislosti na modelu) K dispozici modely s přímým přístupem k přijímači na předním panelu Včetně Embedding, De-Embedding & Gating Včetně Softwaru (bez licence), ovládání přes externí PC Intuitivní ovládání Webcode: 5210 Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

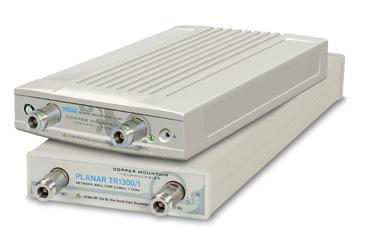

7 Síťové analyzátory / Spektrální analyzátory Compact VNA Reflektometr Frekvenční rozsah 20 khz až do 1,3 GHz, 4,8 GHz, 6,5 GHz a 8,5 GHz Dynamický rozsah 130 db (10 Hz) Výstupní výkon -50 dbm až +5 dbm Počet měřicích bodů/sweep Extrémně kompaktní design Levnější VNA Ideální pro servis, výuku, výrobu Včetně software (bez licence) Frekvenční rozsah 1 MHz až do 5,4 GHz, 6,0 GHz, 14 GHz a 18 GHz Dynamický rozsah 107 db max Výstupní napětí -37 dbm až + 5 dbm Počet měřicích bodů/rozsah Měření reflexe, amplitudy, fázové ztráty výkonu Kompaktní design s možností připojení přímo na anténu Možnost změření výkonu Včetně Embedding, De-Embedding Webcode: 5212 Webcode: 5215 PSA série 5 PSA série 2 Šířka pásma: 10 MHz až 3,6 GHz, resp. 6 GHz Rozlišení: 15 khz, 280 khz, 1MHz Úroveň šumu: -96 dbm při referenční úrovni -20 dbm Audio demodulace Široké funkce dotykového displeje Transport dat do PC pře USB (pro archivaci a tisk) Více jak 8 hod. provoz na jedno nabití akumulátoru Automatické rozpoznání špiček spektra Šířka pásma: 1 MHz až 1,3 GHz, resp. 2,7 GHz Rozlišení: 15 khz, 280 khz, 1MHz Úroveň šumu: -96 dbm při referenční úrovni -20 dbm Audio demodulace Široké funkce dotykového displeje Transport dat do PC pro archivaci a tisk přes USB Více jak 8 hod. provoz na 1 nabití akumulátoru Automatické rozpoznání špiček spektra Webcode: 5223 Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

8 Vysokonapěťová měřicí technika Vysokonapěťový tester Vysokonapěťový izolační tester Testovací napětí: 5 kv AC / DC Testovací proud: 20 ma Svodový proud rozlišení: 100 na Reakční čas proudové ochrany 150 μs Paměť na 60 programovatelných sekvencí Každá sekvence až 999 kroků Ground Bound a IR testování Pass-/Fail testy Webcode: 5206 Testovací napětí dle modelu: 6,5 až 15 kv DC a 6 až 30 kv AC Testovací proud dle modelu: 50 ma při DC a ma při AC 4bodový ohmmeter: 100 μω 100 KΩ Volitelně 500 VA Až 100 testovacích frekvencí s až 100 jednotlivými kroky programovatelně Integrované měření fázového posunu Ground Bound a IR testování Měření unikajícího proudu (s přesností pa) Webcode: 5260 Vysokonapěťový měřicí přístroj Měřicí rozsah přímo měřitelný do 10 kv, do 150 kv pomocí doplňkových sond Základní přesnost : AC 0,12 %; DC 0,03 % Rozlišení volitelně 4,5 nebo 6 místné Měřicí čas: min. 16 ms Možnost měření DC + AC současně Možnost diferenciálního měření Volitelně baterie s dobou chodu až 11 hod Možnost dlouhodobého záznamu Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

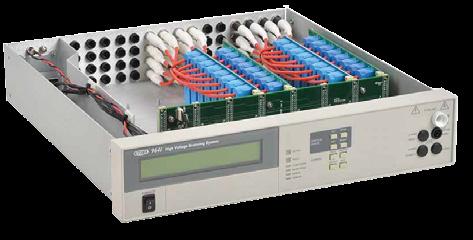

9 Vysokonapěťová měřicí technika Vysokonapěťové spínací systémy Vícekanálový harmonický výkonový analyzér Max. napětí až 15 kv DC / 10 kv AC Max. proudy až 40 A Až 64 kanálů v 1 jednotce Různé konfigurace Dálkově ovládáný přímo z VN testeru nebo přes RS232 Pevně zabudovatelný do 19 racku Individuální výběr spínacích karet do univerzálního šasí Zvyšuje proveditelnost a jednoduchost VN testů Webcode: 5279 Modulární zařízení s možností volby karet pro jednotlivé kanály (až 4 kanály v jednom zařízení) Umožňuje měření hodnot: V, A, W, VA, VAR, PF Měření až 500.harmonické Integrovaný datalogger (záznam od 10 ms až 100 hodin) Vysoce přesný výkonový analyzér Volitelně vstupní karta na měření motorů Možnost vektorového zobrazení Volitelně zastavitelný do 19 racku VN příslušenství VN kapacitní děliče Děliče provozovatelné s /nebo bez oleje Napěťový pulz až do 500 kv (dle typu) Dělič v poměru 5000:1, popř :1 Frekvence od 25 Hz do 4 MHz VN pulzní transformátory Transformátory otevřené konstrukce Určené pro provoz v izolačním oleji Výstupní napětí v rozmezí 100 až 500 kv Délka pulzů 0,25 až 50 µs 9 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

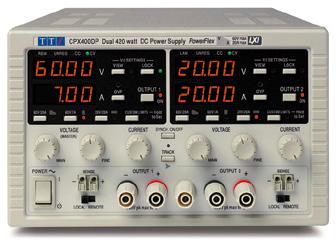

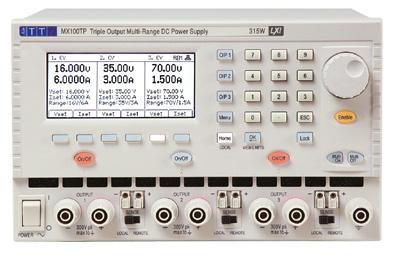

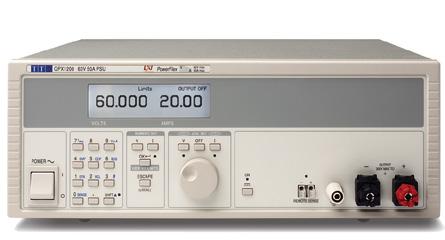

10 Laboratorní zdroje, napájecí zdroje, zdroje Série MX Série CPX Max. napětí: 70 V / 120 V Max. proud: 6 A / 20 A Celkový výkon: 315 W / 378 W / 420 W Počet výstupů: 3 4 Variabilní proudové/napěťové kombinace Regulace: spínaný zdroj s lineární koncovou regulací Interní propojení dvou kanálů a dosažení vyššího výstupního výkonu Rozhraní: GPIB, RS232, USB a LAN Max. napětí: 60 V / (120 V) Max. proud: 20 A /10 A / (40 A) Celkový výkon: 840 W / 360 W / 420 W Počet výstupů: 1 2 Sériové a paralelní propojení Konstantní proud / napětí - Modus Regulace: Powerflex Rozhraní: GPIB, RS232, USB a LAN Webcode: 5247 Webcode: 5254 Série PL / PLH Série QPX Max. napětí: 6 V / 15 V / 30 V / 60 V / 120 V / 250 V Max. proud: 8 A / 5 A / 3 A / 1,5 A / 0,75 A / 0,375 A Celkový výkon: 48 W / 75 W / 90 W / 90 W / 94 W Počet výstupů: 1 3 Ultra kompaktní design Možnost uzamčení vstupu Regulace: lineární Rozhraní: GPIB, RS232, USB a LAN Max. napětí: 80 V / 60 V Max. proud: 50 A / 50 A Celkový výkon: 750 W / 1200 W Počet výstupů: 1 2 Nastavitelné OVP a OLC ochrany Regulace: Powerflex s lineární koncovou regulací Možnost uložení předvoleb Rozhraní: GPIB, RS232, USB a LAN Webcode: 5231 Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

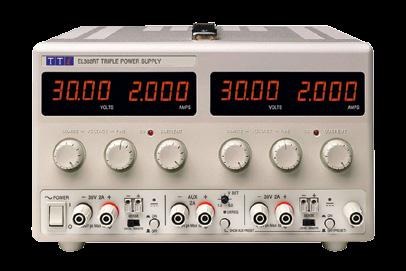

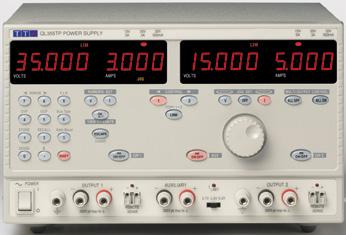

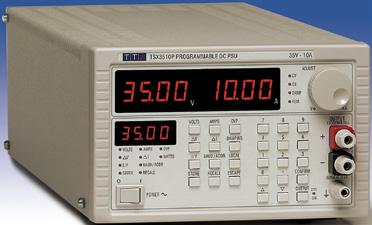

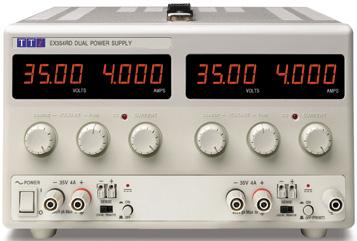

11 Laboratorní zdroje, napájecí zdroje, zdroje Série QL Série TSX Max. napětí: 15 V / 35 V / 24 V / 56 V Max. proud: 5 A / 3 A / 4 A / 2 A Celkový výkon: 105 W / 112 W / 228 W / 242 W Počet výstupů: 1 3 Regulace: lineární Vysoká přesnost, rozlišení a stabilita Vícenásobné nastavení výstupů pro vysokou stabilitu Rozhraní: GPIB, RS232, USB a LAN Max. napětí: 35 V / 18 V Max. proud: 10 A / 20 A Celkový výkon: 350 W / 360 W Počet výstupů: 1 Regulace: spínaný zdroj s lineární koncovou regulací Připojení na přední i zadní straně Kompaktní a lehký design, bez ventilátorů Rozhraní: RS232 a GPIB Webcode: 5233 Webcode: 5234 Série EL Série EX Max. napětí: 15 V / 18 V / 30 V / 56 V Max. proud: 5 A / 3,3 A / 3 A / 1,1 A Celkový výkon: 30 W / 75 W / 60 W / 90 W / 120 W / 130 W Počet výstupů: 1 3 Regulace: lineární Různé proudové a napěťové rozsahy Bezhlučný, bez ventilátoru Rozhraní: RS232 a USB Max. napětí: 18 V / 20 V / 30 V / 35 V / 42 V / 75 / 150 V Max. proud: 4 A / 5 A / 10 A / 20 A Celkový výkon: 180 W / 400 W / 175 W / 420 W / 280 W / 305 W Počet výstupů: 1 3 Bezhlučný, bez ventilátoru Regulace: spínaný zdroj s lineární koncovou regulací Rozhraní: RS232 a USB Remote sensing Webcode: 5235 Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

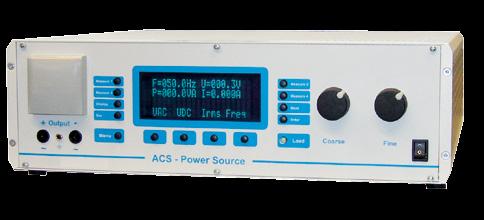

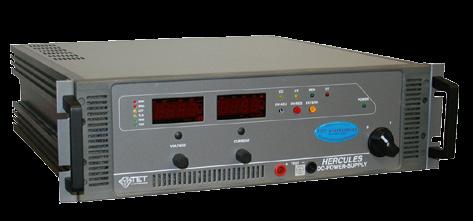

12 Laboratorní zdroje, napájecí zdroje, zdroje Hercules, Argos ACS síťový simulátor Série AR: V / A Výkon: W Série HE: V / A Výkon: W Konstantní napěťový a proudový provoz Ochrana před zkratem Dálkově řiditelný Vysoká hustota výkonu a rychlost odezvy Použití jako jednoduchý laboratorní přístroj nebo také v systémovém provozu Režim konstantního proudu a napětí Monitorové výstupy pro napětí a proud Kompenzace ztráty na vedení pomocí sense svorek Ochrana před přehřátím Softstart, zátěžová a přepěťová ochrana Výstupní ON / OFF Rozhraní: IEEE-488 Kompatibilní s SCPI protokolem Lab View ovladač součástí dodávky 19 konstrukce pro snadnou vestavbu do standardních skříní Zákaznický napěťový / proudový rozsah bez příplatku na vyžádání Možnost AC i DC napájení Proudový / napěťový rozsah: VDC, resp. 700 VAC Výkon dle modelu: 400 až 6000 VA 0 až 500 Hz, resp. volitelně 1000 Hz / 2000 Hz Simulace např. komerční, napájecí i letadlové palubní sítě (vč. zákmitů atd.) Výstup: 1, 2 nebo 3 fáze 20 pamětí nastavení zdroje Měření: napětí (V), proud (A), proudová špička (A), činný výkon (W), zdánlivý výkon (W), účiník a činitel výkonu Lineární koncový stupeň Zkreslení při jmenovitém výkonu menší než 0,2 % Mód konstantního proudu a napětí Programovatelná spínání fází 20 programovatelných průběhů (volitelně) Rozhraní: RS232, popř. další rozhraní volitelně Externí vstup pro oscilátor s galvanickým oddělením Integrované odpojovací relé zátěže Ochrana proti překročení: výkonu, napětí, proudu a ochrana proti přehřátí Webcode: 5239 Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

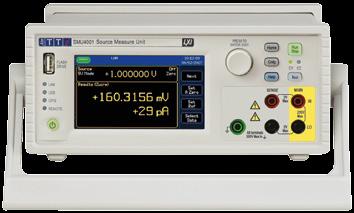

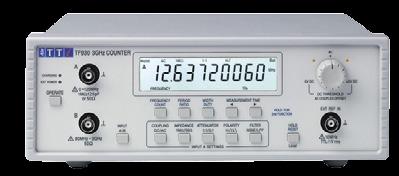

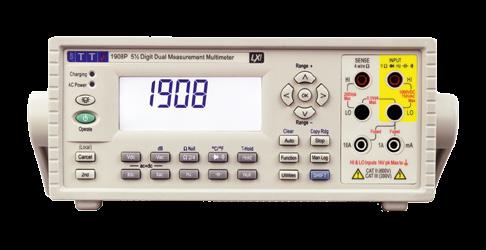

13 Doplňková měřicí technika SMU4001 4quarantový zdroj a měřicí jednotka Multimetr 1908(P) / Multimetr 1604 Zatížení 600 W pulzně, 45 W trvale ± 210 V, ± 3,5 A nebo 10,5 A pulzně Pracuje bez přepínání rozsahů od 0,1 µv do 210 V a 1 pa do 10,5 A Kanály: až 5 Měření a napájení ve čtyřech kvadrantech Měření napětí, proudu, odporu a výkonu (možn. i graf. znázornění) Dotykový 4,3 display, 6 ½ měření se zákl. přesností 0,012 % Interní paměť 2M, nebo 250k kroků Rozhraní: USB, GPIB, LAN/LXI 1908 (P) 5 1/2 místný displej s rozhraním USB VAC, VDC, I, Ω, H 2,... Rozhraní: USB (model 1908), USB, RS232, GPIB a LAN (model 1908P) Duální display, současné zobrazení 2 naměřených hodnot Možný síťový a bateriový provoz Vysoká přesnost 0,02 % Vysoké rozlišení (1 μv, 10 mω, 0,1 μa) Webcode: 5253 Čítač, µohmmetr, měřicí můstek Elektronická zátěž LD400(P) / LDH400(P) / série XBL čítač PFT3000/TF900 Přenosné nebo stolní zařízení Frekvence: až 3 GHz, resp. 6 GHz µohmmetr BS407 Přesnost měření: 0,1% Měřitelný rozsah: 1 µω až 20 kω měřicí můstek LCR400 Měřicí frekvence: 100 Hz až 10 khz Měření: L, C, R, D, Q; přesnost 0,1 % LD400 / LDH400 Výkon 400 W při teplotě okolí 28 C / 600 W po dobu 1 minuty Rozsah LD400: 80 V / 80 A ; LDH400: 500 V / 16 A 5 provozních stavů: proud, napětí, výkon, odpor a vodivost Volitelně rozhraní: USB, LAN (LXI), RS232, GPIB Volitelně montážní příslušenství pro 19 rack série XBL 19 provedení skříně se spolehlivým vodním chlazením Modulární zařízení, každá část zátěže 12 kw Volitelný počet modulů, max. do 120 kw Čistě odporové chování zátěže Webcode: 5255 Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

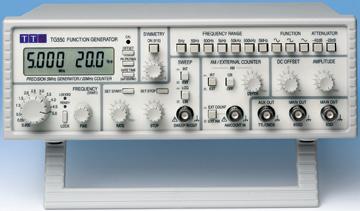

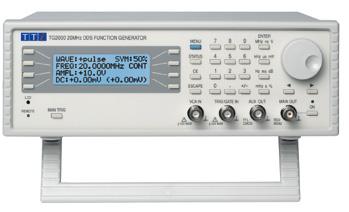

14 Funkční, programovatelné a signální generátory Série TG25xx a TG50xx TG1000 a TG2000 Frekvenční rozsah: v závislosti na modelu 0,001 Hz až 25 MHz, resp. 50 MHz Amplituda: 20 mvss 20 Vss při 50 Ω Kanály: 1 nebo 2 Programovatelné tvary signálů 128 k / 14 bits Digitální modulace A11, F11, P11, FSK a PW11 Šumový generátor 20 MHz Rozhraní: USB, LAN a GPIB Webcode: 5246 Frekvenční rozsah: v závislosti na modelu 0,001 Hz až 10 MHz, resp. 20 MHz Amplituda: 5 mvss 20 Vss při 50 Ω nebo 600 Ω Kanály: 1 Rozlišení nastavení 6 digit nebo 1 mhz Tvary funkcí: sinus, obdélník, trojúhelník, pozitivní a negativní pulzy Možné integrované rozmítání sweep 0,1 Hz až 20 MHz Rozhraní: USB a RS232 Webcode: 5245 Série TGA1240 TG1010A Programovatelný generátor: 40 MS/s, 12 bit Funkční generátor: 16 MHz DDS Kanály: 1, 2 nebo 4 Kanály mohou být provozovány i nezávisle Paměť 64 k bodů na kanál Sekvence až s 16ti různými funkcemi Rozhraní: RS232 a GPIB Webcode: 5281 Frekvenční rozsah: 0,1 mhz až 10 MHz Amplituda: 20 Vss při 50 Ω nebo 600 Ω Kanály: 1 DDS = Direct Digital Synthesis pro přesnost a stabilitu 8 standardních typů funkcí Komplexní a programovatelné průběhy funkcí Rozhraní: RS232 a GPIB Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

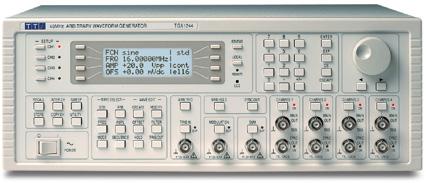

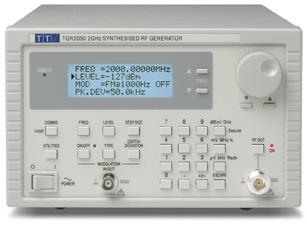

15 Funkční, programovatelné a signální generátory TGR2050 Série TGA12100 Frekvenční rozsah: 10 Hz až 2000 MHz Amplituda: -127 dbm až +7 dbm Kanály: 1 F 11, A 11 - fázová modulace Paměť pro 9 nastavení přístroje Amplitudové rozlišení: 0,1 dbm nebo 0,01 MV Rozhraní: RS232 a GPIB Programovatelný generátor: 100 MS/s, 12 bit Funkční generátor: 40 MHz DDS Kanály: 1, 2 nebo 4 Kanály mohou být provozovány i nezávisle Paměť 256 k bodů na kanál Sekvence až s 1024mi různými funkcemi Rozhraní: USB, RS232 a GPIB Webcode: 5280 Webcode: 5249 TGR6000 Série TG550 / TG300 Frekvenční rozsah: 10 MHz až 6 GHz Amplituda: -110 dbm až +7 dbm Kanály: 1 dbm, μv, mv nebo dbμv High Speed Sweep Paměť pro 12 nastavení generátoru a pro parametry 16ti různých rozmítání Rozhraní: USB, LAN, RS232 a GPIB Webcode: 5251 Frekvenční rozsah: 0,005 Hz až 5 MHz / 0,03 Hz až 3 MHz Amplituda: 20 Vss při 50 Ω nebo 600 Ω Kanály: 1 Frekvenční čítač Funkce Frequenz-Lock Dvojitý display, V, DC-Offset Velmi vysoká kvalita tvarů signálů Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

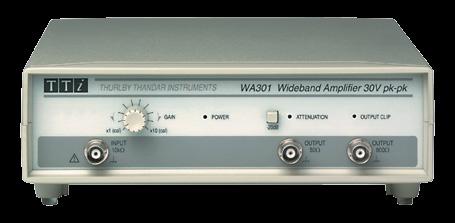

16 Funkční, programovatelné a signální generátory WA301 Zesilovač ke generátorům Série TGP3100 Frekvenční rozsah: DC až 1 MHz Výstup: 30 V peak-peak Kanály: 1. kanál 50 Ohm, 2. kanál 600 Ohm Vestavěný atenuátor 20 db, připojitelný přes tlačítko Vstup s vysokou impedancí, zisk 0 db až +20 db Připojitelné k funkčním a programovatelným generátorům, kde není dostačující standardní výstup 20 V peak-peak Pokročilý univerzální a pulzní generátor Frekvenční rozsah: 1 mhz až 25 MHz, resp. 50 MHz Kanály: 1 nebo 2 (možnost vnitřního propojení) Programovatelné průběhy 16 bitů / 800 MS/s Typy modulace: AM, FM, PM, FSK, BPSK, SUM, PWM, PDM Až 20 V pk-pk při 50 Ohm zátěži Generátor pulzů s rozlišením šířky pulzu 100 ps nebo 11 digits, s proměnným časem vzestupné a sestupné hrany 5 ns až 800 s Rozhraní: USB, GPIB, RS232, LAN/LXI + Software pro Windows TGF3082 / TGF3162 Frekvenční rozsah: 0,001 mhz až 80 MHz, resp. 160 MHz Funkční, programovatelný a pulzní generátor Kanály: 2 (možnost propojení kanálů) Programovatelné průběhy 14 bitů / 400 MS/s, resp. 16 bitů / 800 MS/s Mezikanálové posouvání fáze +360 až -360 Generátor pulzů s rozlišením šířky pulzu 100 ps, s proměnným časem vzestupné a sestupné hrany Rozhraní: USB, GPIB, LAN/LXI + Software pro Windows 16 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

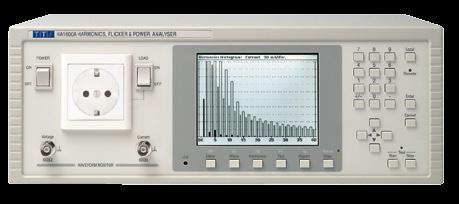

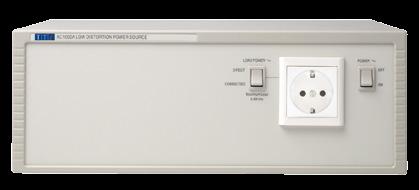

17 EMC měřicí technika HA1600A výkonový síťový analyzér AC1000A aktivní filtr střídavého napětí Měření výkonu, napětí, proudu, fázového úhlu, jalový, zdánlivý výkon atd. Tabulkové a grafické zobrazení výsledků Rozhraní: RS232 a USB PC software pro ovládání a dokumentaci Měření dle normy EN a EN Kontinuální analýza s reálným grafickým zobrazováním Proud / napětí: 4,4 A Hms a 10 A proudová špička Výkon: 1000 W při 230 V Napájení: 110 V nebo 230 V Ochrana proti přetížení K dispozici se Schuko, USA a UK konektory Redukuje harmonické složky dle EN Webcode: 5258 Webcode: 5259 TGR 6000 TGR 2051/2053 Frekvenční rozsah: 10 MHz až 6 GHz Amplituda: -110 dbm až +7 dbm Kanály: 1 dbm, μv, mv nebo dbμv High Speed Sweep Paměť pro 12 nastavení generátoru a pro parametry 16ti různých rozmítání Rozhraní: USB, LAN, RS232 a GPIB Frekvenční rozsah: 100 khz až 1,5 GHz / 3 GHz Amplituda: -127 dbm až +13 dbm Kanály: 1 Rozsáhlé nastavení modulací Pokročilé uživatelské rozhraní s dotykovou obrazovkou Krok nastavení: 10 Hz; 0,1 dbm Rozhraní: USB, GPIB, LAN/LXI Webcode: Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

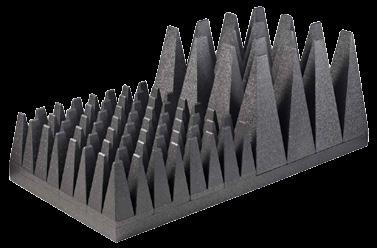

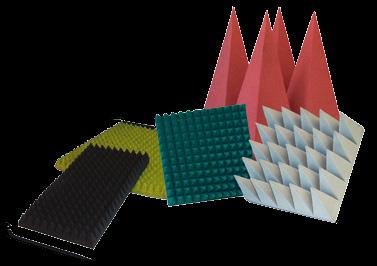

18 Absorbéry, ferity, systémová řešení Pěnové absorbéry Polystyrenové absorbéry Frekvenční rozsah: 100 MHz až 50 GHz Ploché absorbéry tl. 1 cm až 10 cm Pyramidové absorbéry tl. 5 cm až 250 cm Rozměry: cca 50 cm x 50 cm Spolehlivý a kvalitní útlum signálu K dispozici také vhodný montážní materiál Krátké dodací lhůty i pro malá množství Různá barevná provedení Frekvenční rozsah: 70 MHz až 110 GHz Výška: 25 cm až 100 cm Životnost > 40 let Snadno vyměnitelné jednotlivé části (špičky) Spolehlivý a kvalitní útlum signálu K dispozici také vhodný montážní materiál Možná změna frekvenčního rozsahu díky výměně částí (špiček) Odolné proti povětrnostním vlivům Webcode: 5270 Webcode: 5271 Ferity Absorpční řešení systémů Frekvenční rozsah: < 10 MHz až 1 GHz Reflexní útlum až 50 db Rozměry: 10 x 10 cm Tl. materiálu: 3 mm až 7 mm Upevnění pomocí lepidla nebo šroubů K dispozici předvyrobená deska 1 x 1 m Vhodné k hybridním absorbérům K dispozici upevňovací materiál Prováděné výkony Vybavení stíněných a testovacích komor absorbéry Mobilní absorpční zástěny pro individuální odstínění Přizpůsobení potřebám a požadavkům zákazníka Pro VF a ultrazvukové aplikace K potlačení vnějších vlivů a odrazů Testovaná životnost 40 let Kompletní návrh, dodání a montáž Použití: medicínské, automotive a vojenské aplikace 18 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz

19 Anténní měření, kalibrace Anténní / VSWR analyzátory Měřáky VF výkonu Frekvence: 30 MHz 2700 MHz, popř. 50 khz 4400 MHz WSWR 1:1 až 9:1 Funkce VNA pro S11 a S21 parametr, Smith diagram, vzdálenost poruchy, RJZ Vhodné pro měření antén a kabelů N konektory Integrovaný akumulátor (Li-ion) Možnost dokoupení příslušenství (přenosný kufr, nabíječka do automobilu, koax. přechodky) Masivní hliníkové tělo zařízení, vhodné pro servisní techniky Digitální měřáky v rozsahu: MHz, popř MHz Vstupní výkon: 0,2 mw až 500 W, popř. 1,5 mw až 100 W Volitelně možnost měření ve W nebo v dbm Měření VSWR hodnoty, provozní režim Peak, Hold Integrovaný akumulátor (Li-ion) Možnost dokoupení příslušenství (přenosný kufr, nabíječka do automobilu, koax. přechodky) Masivní hliníkové tělo zařízení, vhodné pro servisní techniky Pozn.: také nabídka analogových měřáků od MHz, popř MHz Kalibrace a opravy Poznámky Kalibrace měřicí techniky Osciloskopy a funkční generátory Laboratorní zdroje Systémy pro měření roviny listů, vyvážení a vibrací Opravy Provádíme také opravy zařízení, zakoupených u jiných dodavatelů Optimalizovaný servis pro přístroje těchto značek: Aim-TTi, Teledyne LeCroy, Honeywell 19 Telemeter Electronic s.r.o. České Vrbné České Budějovice Telefon info@telemeter.cz
