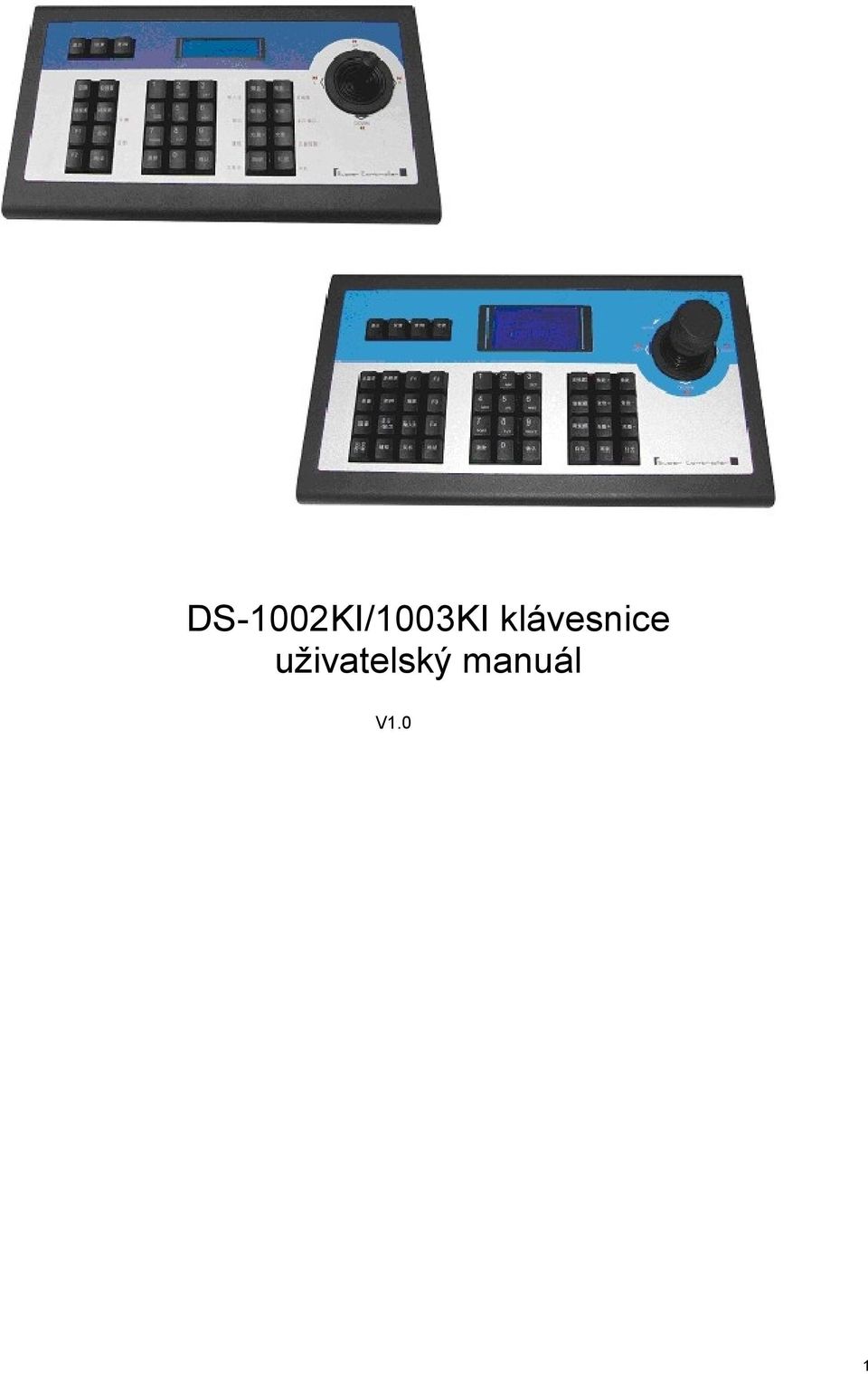

DS-1002KI/1003KI klávesnice uživatelský manuál V1.0

Transkript

1 DS-002KI/003KI klávesnice uživatelský manuál V.0

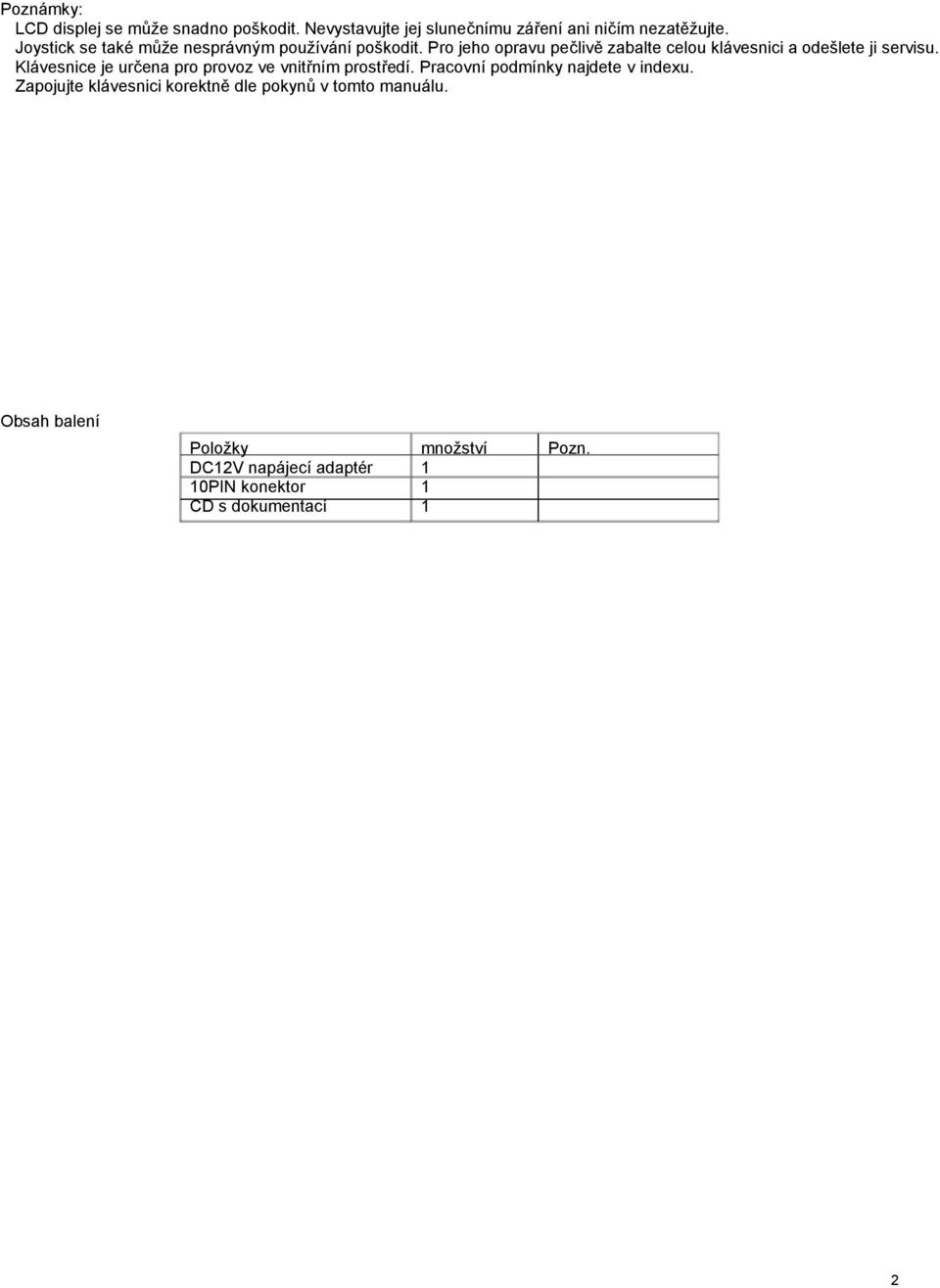

2 Poznámky: LCD displej se může snadno poškodit. Nevystavujte jej slunečnímu záření ani ničím nezatěžujte. Joystick se také může nesprávným používání poškodit. Pro jeho opravu pečlivě zabalte celou klávesnici a odešlete ji servisu. Klávesnice je určena pro provoz ve vnitřním prostředí. Pracovní podmínky najdete v indexu. Zapojujte klávesnici korektně dle pokynů v tomto manuálu. Obsah balení Položky DC2V napájecí adaptér 0PIN konektor CD s dokumentací množství Pozn. 2

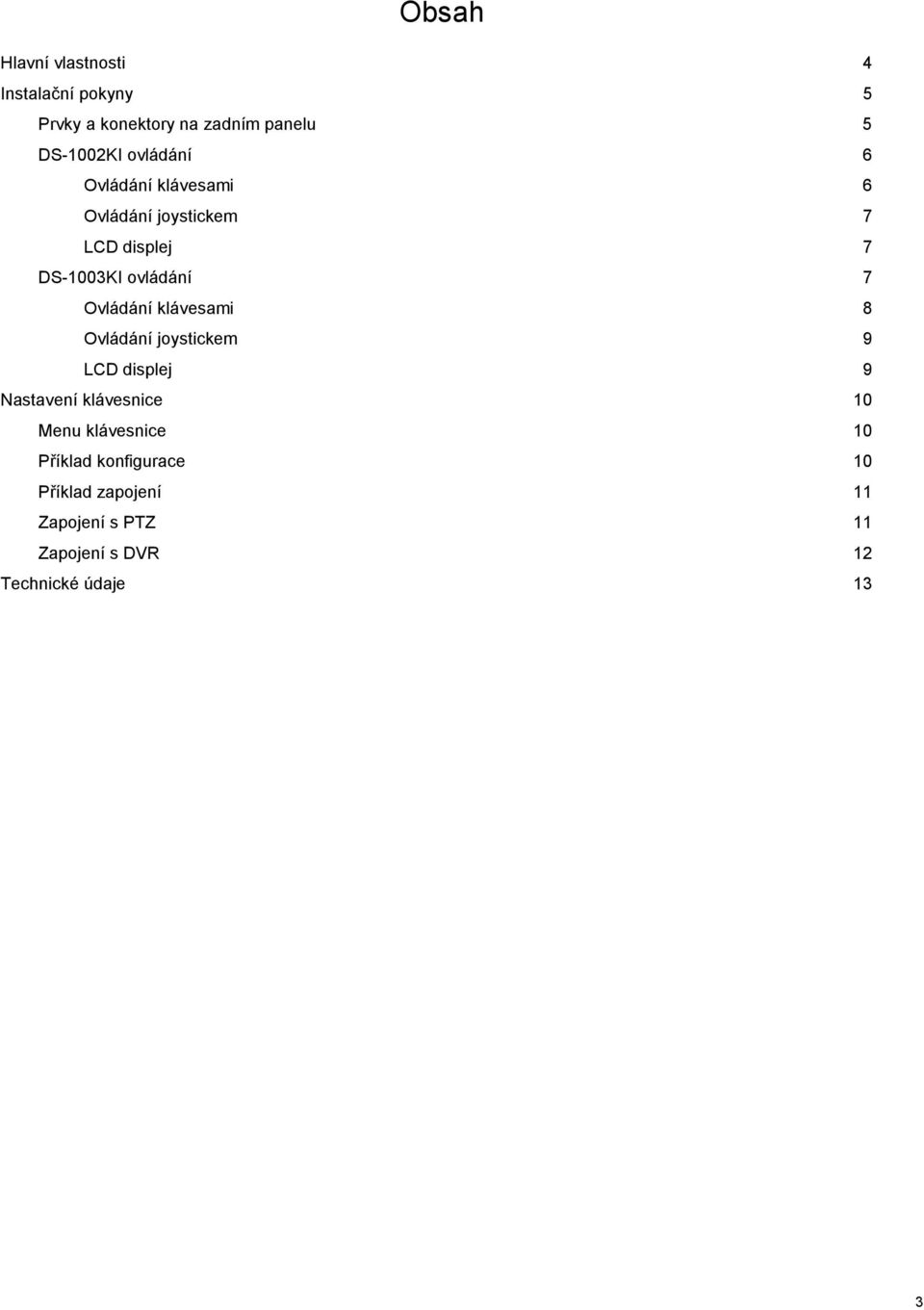

3 Obsah Hlavní vlastnosti 4 Instalační pokyny 5 Prvky a konektory na zadním panelu 5 DS-002KI ovládání 6 Ovládání klávesami 6 Ovládání joystickem 7 LCD displej 7 DS-003KI ovládání 7 Ovládání klávesami 8 Ovládání joystickem 9 LCD displej 9 Nastavení klávesnice 0 Menu klávesnice 0 Příklad konfigurace 0 Příklad zapojení Zapojení s PTZ Zapojení s DVR 2 Technické údaje 3 3

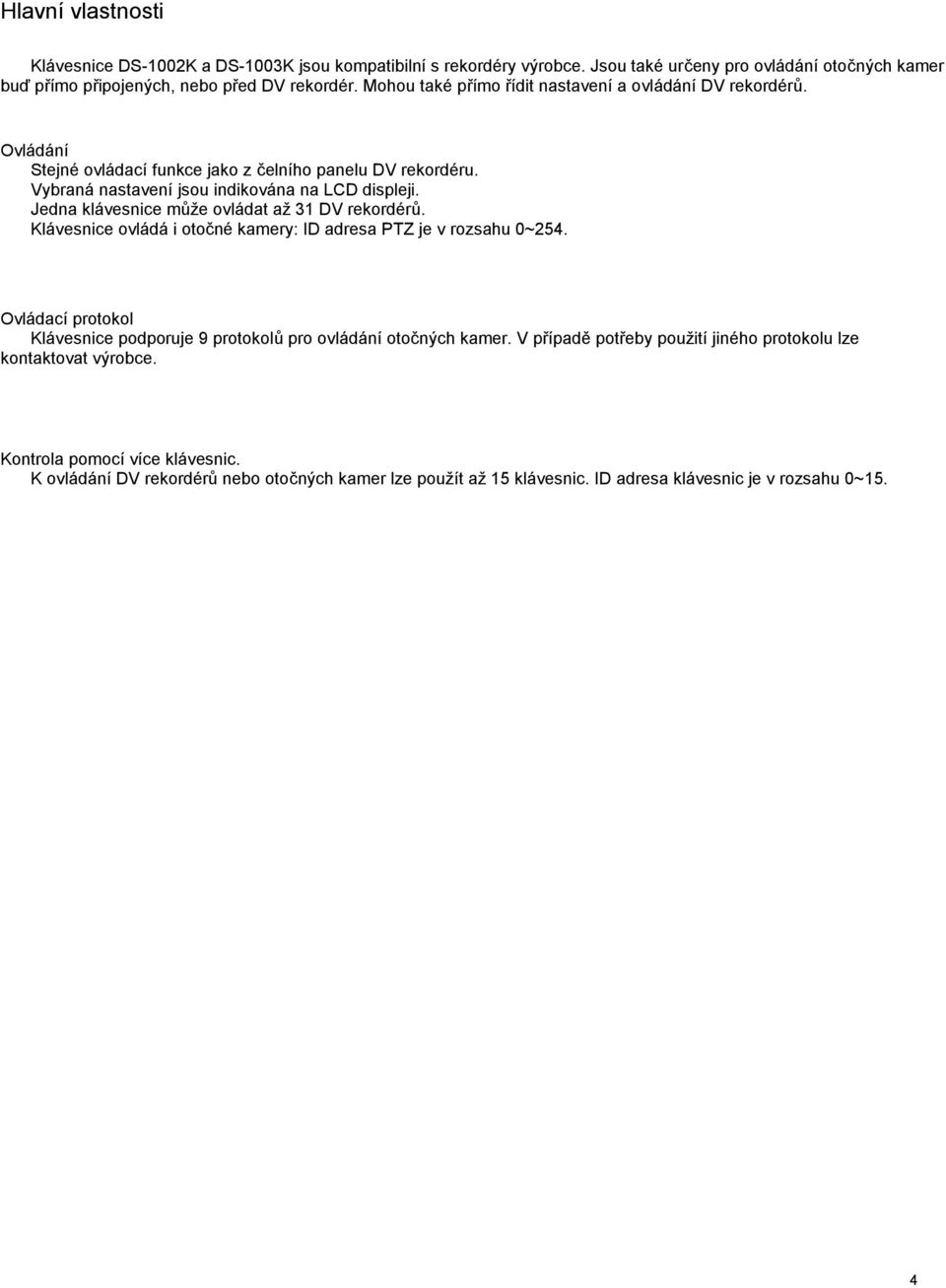

4 Hlavní vlastnosti Klávesnice DS-002K a DS-003K jsou kompatibilní s rekordéry výrobce. Jsou také určeny pro ovládání otočných kamer buď přímo připojených, nebo před DV rekordér. Mohou také přímo řídit nastavení a ovládání DV rekordérů. Ovládání Stejné ovládací funkce jako z čelního panelu DV rekordéru. Vybraná nastavení jsou indikována na LCD displeji. Jedna klávesnice může ovládat až 3 DV rekordérů. Klávesnice ovládá i otočné kamery: ID adresa PTZ je v rozsahu 0~254. Ovládací protokol Klávesnice podporuje 9 protokolů pro ovládání otočných kamer. V případě potřeby použití jiného protokolu lze kontaktovat výrobce. Kontrola pomocí více klávesnic. K ovládání DV rekordérů nebo otočných kamer lze použít až 5 klávesnic. ID adresa klávesnic je v rozsahu 0~5. 4

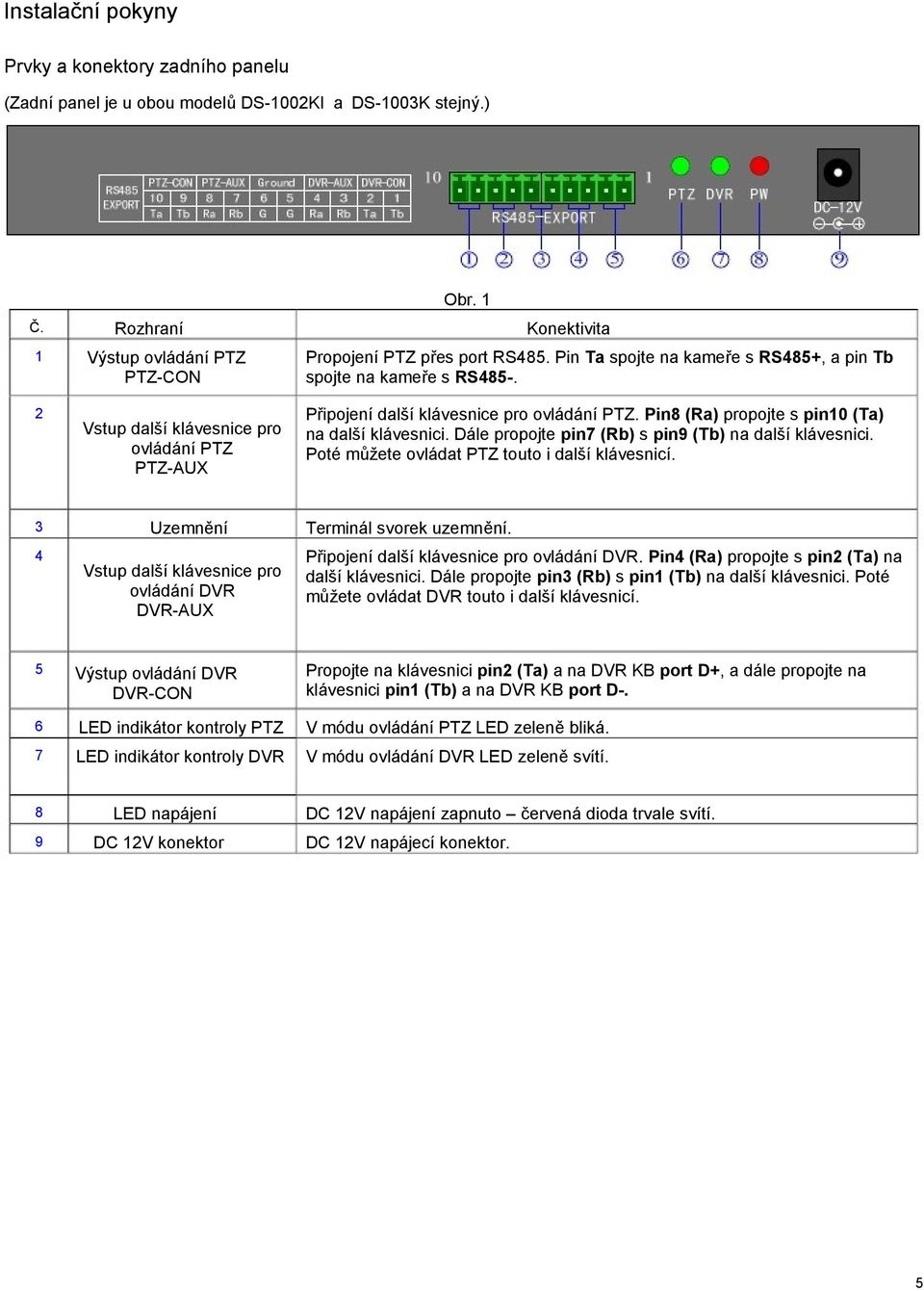

5 Instalační pokyny Prvky a konektory zadního panelu (Zadní panel je u obou modelů DS-002KI a DS-003K stejný.) Č. 2 Rozhraní Výstup ovládání PTZ PTZ-CON Vstup další klávesnice pro ovládání PTZ PTZ-AUX Obr. Konektivita Propojení PTZ přes port RS485. Pin Ta spojte na kameře s RS485+, a pin Tb spojte na kameře s RS485-. Připojení další klávesnice pro ovládání PTZ. Pin8 (Ra) propojte s pin0 (Ta) na další klávesnici. Dále propojte pin7 (Rb) s pin9 (Tb) na další klávesnici. Poté můžete ovládat PTZ touto i další klávesnicí. 3 4 Uzemnění Vstup další klávesnice pro ovládání DVR DVR-AUX Terminál svorek uzemnění. Připojení další klávesnice pro ovládání DVR. Pin4 (Ra) propojte s pin2 (Ta) na další klávesnici. Dále propojte pin3 (Rb) s pin (Tb) na další klávesnici. Poté můžete ovládat DVR touto i další klávesnicí Výstup ovládání DVR DVR-CON LED indikátor kontroly PTZ LED indikátor kontroly DVR Propojte na klávesnici pin2 (Ta) a na DVR KB port D+, a dále propojte na klávesnici pin (Tb) a na DVR KB port D-. V módu ovládání PTZ LED zeleně bliká. V módu ovládání DVR LED zeleně svítí. 8 9 LED napájení DC 2V konektor DC 2V napájení zapnuto červená dioda trvale svítí. DC 2V napájecí konektor. 5

6 DS-002KI ovládací prvky Funkce kláves Obr. 2 klávesa ESC Setup Search Shift PRESET DEL SHOT (REC) F Auto (PLAY) F2 Addr Clear ENTER 0-9 Letter FOCUS+ (A) FOCUS- (PREV) ZOOM+ návrat v menu o úroveň zpět při podržení po dobu 3s se dostanete do menu konfigurace klávesnice (heslo: 8888) podržením sekundu můžete zkontrolovat nastavení PTZ protokolu přepínání mezi ovládáním DVR a PTZ nastavení preset pozice kamery odstranění preset pozice kamery. vyvolání preset pozice kamery vstup do menu manuálního záznamu klávesa rychlého přístupu k nastavení PTZ; souvisí s použitým protokolem, zobrazeným na LCD nastavení rychlosti automatické rotace (v závislosti na vlastnostech a možnostech kamery) vstup do menu přehrávání klávesa rychlého přístupu k nastavení PTZ; souvisí s použitým protokolem, zobrazeným na LCD volba ID adresy PTZ nebo DVR smazání zadaných pokynů potvrzení zadaných pokynů číslice: 0,, 2, 3, 4, 5, 6, 7, 8, 9 A-Z (26 znaků) funkce zaostření objektivu na blízko přepnutí volby zadávání znaků zaostření objektivu do dálky přepnutí módu zobrazení / 4 / 9 / 2 / 6 oken nastavení zoom - přiblížení 6

7 (AUX) ZOOM- (MAIN/AUX) IRIS+ (EDIT) IRIS- (PTZ) WIPER (MENU) Light (Shut down) v módu ovládání DVR, tato klávesa/funkce je rezervována nastavení zoom - oddálení přepnutí main/aux výstupu (po podržení 2 sekund) otevření clony objektivu stejná funkce jako na čelní panelu DVR [EDIT] uzavření clony objektivu vstup do ovládání PAN/TILT zapnutí/vypnutí stěrače vstup do hlavního menu zapnutí/vypnutí přísvitu vypnutí přístroje Funkce joysticku pozice pohyb funkce nahoru dolů doleva doprava pohyb v horizontálním směru nahoru zrychlení přehrávání záznamu pohyb v horizontálním směru dolů zpomalení přehrávání záznamu pohyb ve vertikálním směru doleva pohyb v záznamu zpět pohyb ve vertikálním směru doprava pohyb v záznamu vpřed LCD displej Některé operace, jejich průběh nebo nastavení jsou zobrazovány na displeji. LCD se automaticky přepne do energeticky úsporného režimu po 30 vteřinách nečinnosti. DS-003KI ovládací prvky 7

8 Funkce kláves Obr. 3 klávesa ESC Setup Search Shift MENU PREV F F2 REC MON návrat v menu o úroveň zpět funkce při podržení po dobu 3s se dostanete do menu konfigurace klávesnice (heslo: 8888) podržením sekundu můžete zkontrolovat nastavení PTZ protokolu přepínání mezi ovládáním DVR a PTZ vstup do hlavního menu DVR přepnutí módu zobrazení / 4 / 9 / 2 / 6 oken klávesa rychlého přístupu k nastavení PTZ; souvisí s použitým protokolem, zobrazeným na LCD klávesa rychlého přístupu k nastavení PTZ; souvisí s použitým protokolem, zobrazeným na LCD vstup do menu manuálního záznamu. Pro kontrolu AUX výstupu pro DS-806HSI (přidržte 2 sekundy) EDIT F3 PLAY MAIN/AUX A F4 PTZ AUX Shut Down Addr Clear ENTER 0-9 A Z PRESET FOCUS+ FOCUS- DEL ZOOM+ ZOOM- SHOT IRIS+ IRIS- Auto WIPER stejná funkce jako na čelní panelu DVR [EDIT] klávesa rychlého přístupu k nastavení PTZ; souvisí s použitým protokolem, zobrazeným na LCD vstup do menu přehrávání DVR přepnutí main/aux výstupu (po podržení 2 sekund) v ovládání DVR přepnutí volby zadávání znaků na DVR klávesa rychlého přístupu k nastavení PTZ; souvisí s použitým protokolem, zobrazeným na LCD vstup do ovládání PAN/TILT na DVR v módu ovládání DVR, tato klávesa/funkce je rezervována vypnutí DVR volba ID adresy PTZ nebo DVR smazání zadaných pokynů potvrzení zadaných pokynů číslice: 0,, 2, 3, 4, 5, 6, 7, 8, 9 A-Z (26 znaků) nastavení preset pozice kamery zaostření objektivu na blízko zaostření objektivu do dálky odstranění preset pozice kamery nastavení zoom - přiblížení nastavení zoom - oddálení vyvolání preset pozice kamery otevření clony objektivu uzavření clony objektivu nastavení rychlosti automatické rotace PTZ (v závislosti na vlastnostech a možnostech kamery) zapnutí/vypnutí stěrače 8

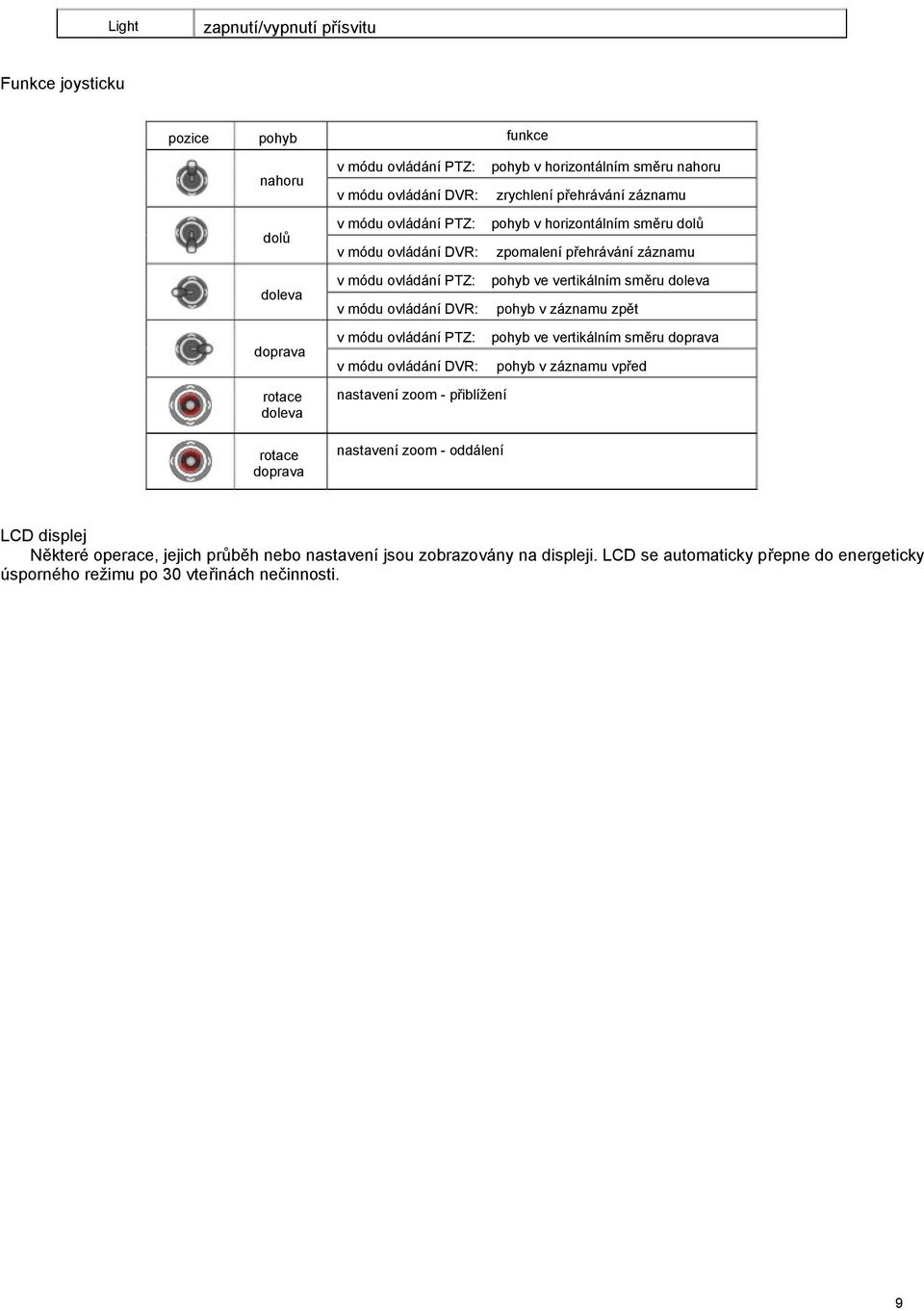

9 Light zapnutí/vypnutí přísvitu Funkce joysticku pozice pohyb funkce nahoru dolů doleva doprava pohyb v horizontálním směru nahoru zrychlení přehrávání záznamu pohyb v horizontálním směru dolů zpomalení přehrávání záznamu pohyb ve vertikálním směru doleva pohyb v záznamu zpět pohyb ve vertikálním směru doprava pohyb v záznamu vpřed rotace doleva rotace doprava nastavení zoom - přiblížení nastavení zoom - oddálení LCD displej Některé operace, jejich průběh nebo nastavení jsou zobrazovány na displeji. LCD se automaticky přepne do energeticky úsporného režimu po 30 vteřinách nečinnosti. 9

10 Konfigurace klávesnice Všechna nastavení klávesnice mohou být potvrzeny joystickem nebo definovanými klávesami. Menu nastavení klávesnice Konfigurační menu: PTZ nastavení PTZ adresa protokol Baud Rate keyboard parameter) password setup Restore default setup Sound setup Keyboard ID setup Inquire Keyboard parameter: SYSTEM SEARCH model name Keyboard serial number Příklad konfigurace Níže je uveden příklad nastavení P3TZ: změna komunikačního protokolu kamery 002 na PELCO-D a změna BAUD RATE na hodnotu Ve stand-by módu (obr. a) držte klávesu Setup po dobu 3 vteřin, poté vstoupíte do MAIN MENU (obr. b); 2. Vložte heslo (obr. c, tovární heslo je: 8888); 3. Potvrďte [Enter], vstoupíte do menu nastavení [SETUP], joystickem pohybem nahoru nebo dolů přecházejte mezi položkami [PTZ SETUP] a [SYS SETUP] (obr. d); 4. Zvolte [PTZ SETUP], zmáčkněte klávesu [Enter] pro vstup do [PTZ SETUP]; 5. Pohybem joysticku doleva nebo doprava zvolte adresu kamery, např. 002 (obr. e, f), potvrďte [Enter] pro vstup do další úrovně menu (obr. g); 6. Pohybem joysticku nahoru nebo dolů zvolte komunikační protokol, např. PELCO-D (obr. h); 7. Pohybem joysticku doprava přejděte na položku baud rate (obr. i), a pohybem nahoru nebo dolů zvolte hodnotu (obr. j); 8. Potvrďte [Enter] a klávesou ESC se vraťte do stand-by módu (obr. a); 9. Konfigurace je hotova. a b c d e f g h i 0

11 j Příklady zapojení Ovládání PTZ kamery Obr. 4

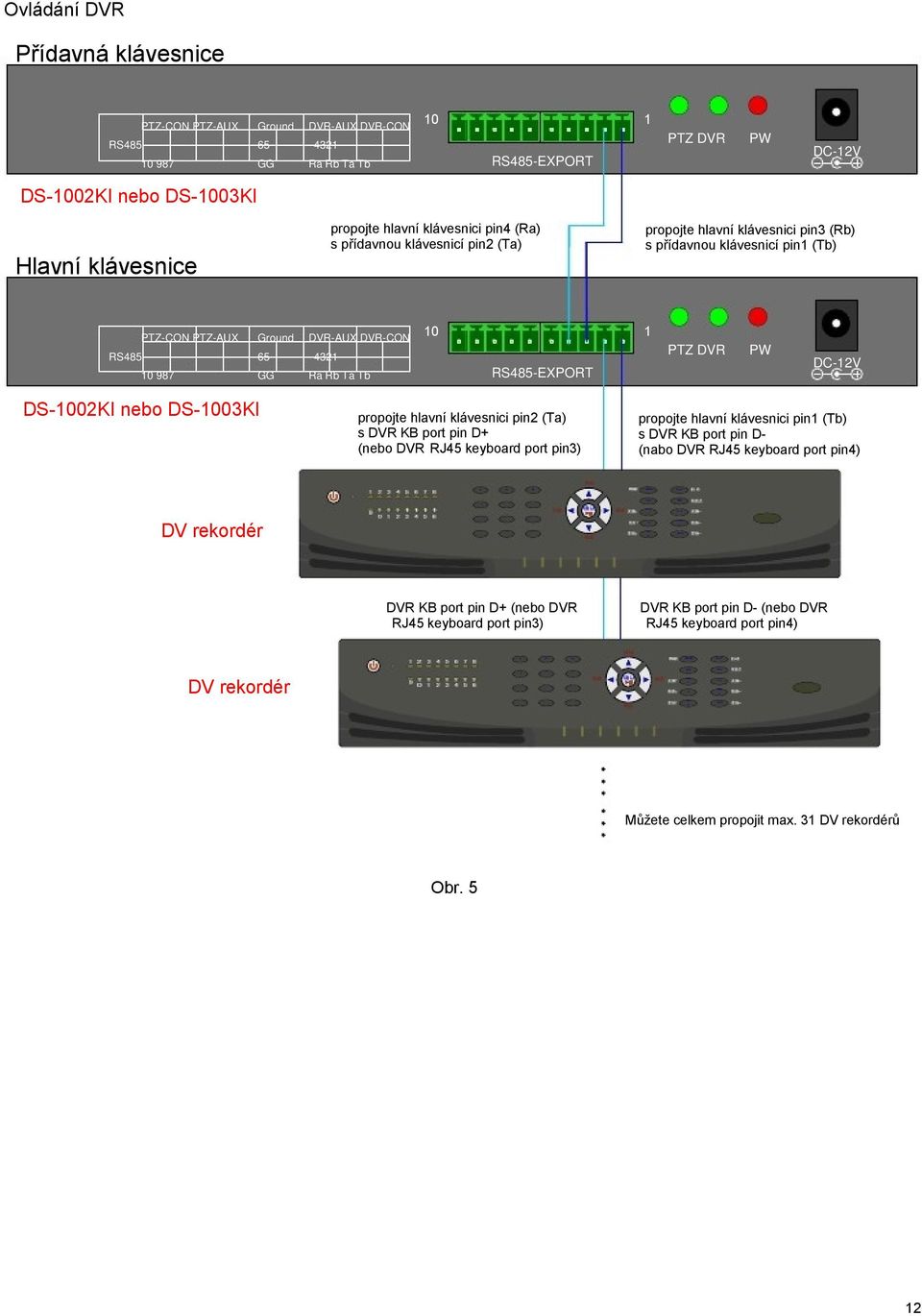

12 0 F F2 EDI 0 F F2 MENU ESC T A INF O PLAY REC PTZ PRE V MON MENU ESC T A INF O PLAY REC PTZ PRE V MON Ovládání DVR Přídavná klávesnice PTZ-CON PTZ-AUX RS Ground 65 GG DVR-AUX DVR-CON 432 Ra Rb Ta Tb 0 RS485-EXPORT PTZ DVR PW DC-2V EXPORT DS-002KI nebo DS-003KI Ta Tb Ra Rb Hlavní klávesnice propojte hlavní klávesnici pin4 (Ra) s přídavnou klávesnicí pin2 (Ta) propojte hlavní klávesnici pin3 (Rb) s přídavnou klávesnicí pin (Tb) PTZ-CON PTZ-AUX Ground RS GG EXPORT DS-002KI nebo Ta Tb DS-003KI Ra Rb DVR-AUX DVR-CON 432 Ra Rb Ta Tb 0 RS485-EXPORT propojte hlavní klávesnici pin2 (Ta) s DVR KB port pin D+ (nebo DVR RJ45 keyboard port pin3) PTZ DVR PW DC-2V propojte hlavní klávesnici pin (Tb) s DVR KB port pin D- (nabo DVR RJ45 keyboard port pin4) DV rekordér DVR KB port pin D+ (nebo DVR RJ45 keyboard port pin3) DVR KB port pin D- (nebo DVR RJ45 keyboard port pin4) DV rekordér EDI Můžete celkem propojit max. 3 DV rekordérů Obr. 5 2

13 Technické údaje Model DS-002KI DS-003KI Počet podporovaných DVR 3 Počet podporoaných PTZ 255 Ovládací mód Komunikační rozhraní RS-485 half-duplex BAUD RATE: bps RS-485 port LCD displej 22 x 32mm 28 x 64mm Joystick 2D 3D Max. délka kabelu Napájení Prac. podmínky - teplota 200m 2V DC -0 o o C Prac. podmínky vlhkost 0 90% Rozměry 300 x 80 x 86mm 360 x 200 x 08mm Hmotnost 3,2kg 3,3kg 3
