1 Analogové SD kamery manuál PS-301 Venkovní speed dome kamera Manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 8:00 16:30) cctv@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí a jejich řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VARIANT plus s.r.o. VARIANT plus spol. s r.o. strana 1

2 manuál Analogové SD kamery Obsah OBSAH... 2 ÚVOD... 3 OBSAH BALENÍ STRUČNÝ POPIS KAMERY NASTAVENÍ KOMUNIKACE Komunikační protokol Komunikační rychlost Adresa ID POPIS KEKTORŮ Napájení Video výstup RS-485 konektor Poplachové vstupy Poplachové výstupy MTÁŽ KAMERY OSD MENU Hlavní OSD menu Vyvolání OSD menu z klávesnice WTX-1200A Vyvolání OSD menu přes DVR - MDRx700/x Systémové informace Displej kamery - nastavení Ovládání kamery Předdefinované pohyby kamery Nastavení kamery Expozice závěrky Nastavení systému Inicializace systému Základní spuštění pohybu ROZMĚRY PARAMETRY...14 strana 2 VARIANT plus spol. s r.o

3 Analogové SD kamery manuál Úvod Obsah balení Imbusový klíč Voděodolná těsnící páska Montážní šablona Hmoždinky (4ks) Úchyt pro bezpečnostní závěsné lanko Manuál Bezpečnostní závěsné lanko Kamerová jednotka PS Stručný popis kamery Barevná venkovní Speed Dome kamera s 33-násobným transfokátorem. Kamera pracuje v režimu den/noc (mechanický IR filtr), má nastavení pro dosažení maximální kvality obrazu (BLC, AGC, AWB, DNR). Provedení v kovovém venkovním antivandal klimakrytu vybaveném topením a větrákem, včetně montážní konzoly pro boční montáž a konektorového boxu. Ovládání přes RS-485 z DVR nebo řídící klávesnice WTX-1200A, vzdálené ovládání a nastavení přes MDR a program CMS, OSD menu. Kamera je napájena 24V~. VARIANT plus spol. s r.o. strana 3

4 manuál Analogové SD kamery Venkovní kovový kryt kamery PTZ polohovací zařízení Ventilátor Topení Bezpečnostní závěsné lanko Kabel ventilátoru a topení Polykarbonátový kryt antivandal kryt Konektorový box Kovový bezpečnostní úchyt pro závěsné lanko 2. Nastavení komunikace Před montáží je nutné provést manuální nastavení kamery pro komunikaci - rychlost, protokol a IP adresu. Toto nastavení musí být stejné i pro ovládací zařízení jako je DVR nebo komunikační klávesnice. Pozn. Jakákoliv změna v DIP nastavení kamery se projeví až po jejím restartu. 2.1 Komunikační protokol Pomocí pinů 1 4 na prvním DIP přepínači nastavte dle tabulky komunikační protokol kamery. Při nastavení Auto kamera automaticky rozezná jeden ze tří uložených komunikačních protokolů Switch State Pin1 Pin2 Pin3 Pin4 Protocol OFF OFF OFF OFF Auto Protocol OFF OFF OFF PELCO-D OFF OFF OFF PELCO-P OFF OFF SAMSUNG strana 4 VARIANT plus spol. s r.o

5 Analogové SD kamery manuál 2.2 Komunikační rychlost Pomocí pinů 5 7 na prvním DIP přepínači nastavte dle tabulky komunikační rychlost. Přepínač 8 pro RS-485 ponechejte v poloze OFF je určen pouze pro komunikační řetězec s využitím zakončovacího rezistoru. Switch State Pin5 Pin6 Pin7 Protocol OFF OFF OFF 2400 BPS OFF OFF 4800 BPS OFF OFF 9600 BPS OFF BPS OFF OFF BPS 2.3 Adresa ID Pomocí pinů 1 8 na druhém DIP přepínači nastavte ID adresu dané kamery. Hodnota ID je udávána v binární soustavě, použijte následující tabulku ke správnému nastavení adresy. Maximální rozsah adres je Pin ID hodnota Popis konektorů VARIANT plus spol. s r.o. strana 5

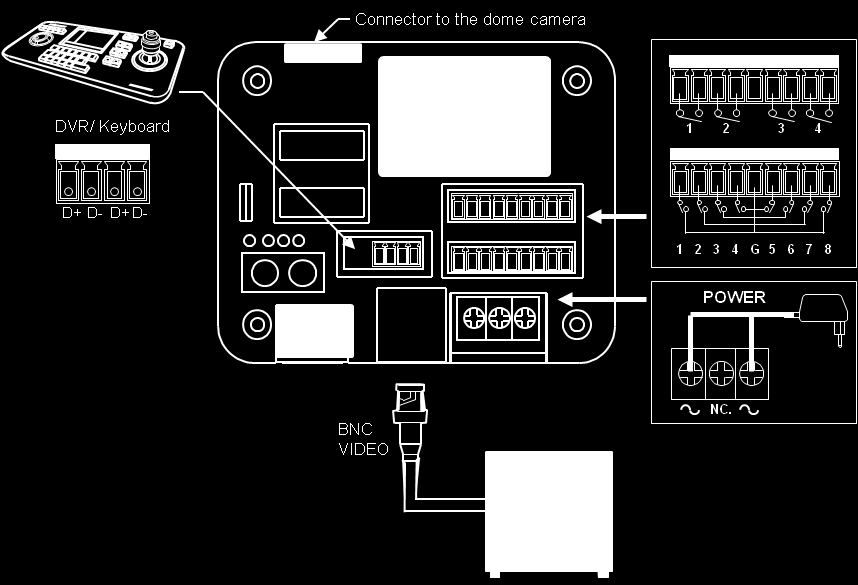

6 manuál Analogové SD kamery 3.1 Napájení Kamera je napájena 24V~/2,5A. Důležitá poznámka: při použití toroidního napájecího zdroje 24V~/2,5A zkontrolujte správné zapojení vývodů toroidu, červený kabel vstup 230V, zelený výstup 24V~. 3.2 Video výstup Video výstup přes BNC konektor umístěný v konektorovém boxu konzoly. 3.3 RS-485 konektor Propojte kameru s ovládací klávesnicí WTX-1200A nebo DVR - MDRx700/x800 dle schéma. Dosah komunikace přes port RS-485 je maximálně 1200m. 3.4 Poplachové vstupy V OSD menu kamery zvolte typ aktivace NO/NC. Varování: Poplachové vstupy monitorují pouze otevřený nebo zavřený kontakt (NO/NC) nepřipojujte zdroj elektrického napětí! 3.5 Poplachové výstupy Výstupní relé spíná maximálně 12V=/0,5A. strana 6 VARIANT plus spol. s r.o

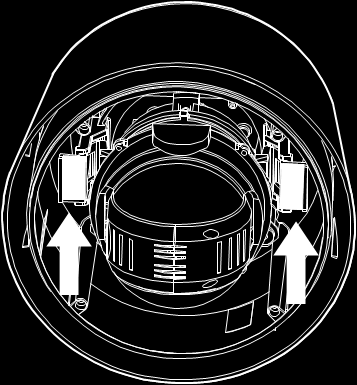

7 Analogové SD kamery manuál 4. Montáž kamery 1. uchycení konzoly kamery 2. nastavení DIP přepínačů na 4 montážní kotvy a připojení konektorů 3. montáž venkovního krytu ke konzole 4. uchycení spodního krytu 5. umístění PTZ polohovacího zařízení 6. zkontrolujte správné zaklapnutí do krytu dle vyznačených svorek A a B bočních úchytů! VARIANT plus spol. s r.o. strana 7

8 manuál Analogové SD kamery 7. připojení konektoru topení, ventilátoru 8. správné umístění a dotažení a bezpečnostního lanka, spodní kryt spodního krytu na 4 šrouby přiložte dle vyznačené šipky na krytu! 5.1 Hlavní OSD menu 5. OSD menu Vyvolání OSD menu z klávesnice WTX-1200A OSD menu kamery vyvoláte tlačítkem MENU z ovládací klávesnice přes komunikační port RS-485. Pro pohyb v menu kamery používejte kurzory, pro potvrzení a návrat z nabídky klávesy NEAR a FAR. Pozn. Podrobnější popis používání klávesnice přímo v manuálu pro WTX-1200A Vyvolání OSD menu přes DVR - MDRx700/x800 Kameru připojte přes komunikační port RS-485 a proveďte nastavení kamery v menu DVR -> NASTAVENÍ/ZAŘÍZENÍ/KAMERA/PTZ (komunikační protokol, rychlost, ID kamery). Z ovládacího panelu PTZ na monitoru DVR (stejně jako v programu CMS) vyvolejte pozici číslo 95 kliknutím na symbol šipky+praporek, v OSD menu kamery se pohybujte kurzory, symbol zaostření = potvrdit, symbol clony = odchod. Stejné ovládání platí pro vzdálený přístup s použitím CMS programu strana 8 VARIANT plus spol. s r.o

9 Analogové SD kamery manuál SYSTEM INFORMATI základní údaje o kameře DISPLAY SETUP zobrazení základních informací v živém obraze kamery MOTI SETUP nastavení PTZ funkcí FUNCTI SETUP přednastavení pozic a pohybů kamery CAMERA SETUP konfigurace kamery SYSTEM SETUP základní konfigurace systému SYSTEM INITIALIZE restart zařízení 5.2 Systémové informace SYSTEM INFORMATI FIRMWARE VER 1.011P COLOR SYSTEM NTSC PROTOCOL SAMSUNG BAUD RATE 9600 ADDRESS 255 FIRMWARE VER. aktuální verze firmwaru kamery COLOR SYSTEM zobrazení nastaveného video systému PROTOCOL komunikační protokol BAUD RATE komunikační rychlost ADRESS ID adresa kamery BACK EXIT 5.3 Displej kamery - nastavení Zobrazení základních informací v živém obraze kamery. VARIANT plus spol. s r.o. strana 9

10 manuál DISPLAY SETUP CAMERA ID PTZ INFORMATI AUTO ACTI TITLE AUTO RESET LABEL AUTO ALARM I/O AUTO DATE/TIME <PRIVACY ZE> BACK EXIT Analogové SD kamery CAMERA ID ID adresa kamery PTZ INFORMATI informace o pozici obrazu ACTI TITLE předdefinovaná akce PRESET LABEL předdefinovaná pozice ALARM poplachový vstup/výstup DATE/TIME - zobrazení času a data PRIVACY ZE vstup do nastavení privátních zón Pozn. správně nastavená privátní zóna (1 až 8) by měla přesahovat maskující objekt alespoň o 20% do všech směrů 5.4 Ovládání kamery PRESET LOCK uzamčení nastavených předdefinovaných pohybů PWR UP ACTI povolit pokračování dle programu po výpadku napájení AUTO FLIP automatické převracení obrazu do vodorovné polohy JOG MAX SPEED nastavení rychlosti pohybu kamery v závislosti na aktuálním zoomu, se zvětšujícím se zoomem klesá rychlost pohybu JOG DIRECTI normální nebo invertovaný pohyb směru ovládání FRZ IN PRESET kamera přenáší pouze živý obraz z každé prepozice, který udržuje zobrazený, dokud nedosáhne další prepozice, poté zobrazí novou prepozici PARKING ACTI SETUP nastavení umožňuje po uplynutí nastaveného času od posledního PTZ příkazu vrátit kameru do základní HOME pozice ALARM INPUT SETUP propojení jednotlivých poplachových vstupů s před-programovanými pohyby kamery 5.5 Předdefinované pohyby kamery FUNCTI SETUP <PRESET SETUP> <AUTO PAN SETUP> <PATTERN SETUP> <GROUP SETUP> <SCHEDULE SETUP> BACK EXIT PRESET SETUP lze nadefinovat až 127 prepozic pro kameru (pozici i zoom současně) AUTO PAN SETUP až 8 plynulých pohybů mezi jednotlivými prepozicemi PATTERN SETUP lze uložit 4 manuálně vytvořené trasy pohybu GROUP SETUP každá z 8 možných skupin, které lze sestavit pojme až 20 uložených pohybů a prepozic SCHEDULE SETUP kalendář umožňuje spustit 7 předdefinovaných akcí strana 10 VARIANT plus spol. s r.o

11 Analogové SD kamery manuál 5.6 Nastavení kamery ZOOM CAMERA SETUP FOCUS MODE SEMIAUTO DIGITAL ZOOM IMAGE FLIP OFF FLICKERLESS OFF <WHITE BALANCE SETUP> <AUTO EXPOSURE SETUP> BACK EXIT FOCUS MODE nastavení zaostřování kamery DIGITAL ZOOM použití digitálního zoomu spolu s optickým IMAGE FLIP automatické překlápění pro zachování vodorovného obrazu FLICKERLESS fixní hodnota elektronické závěrky v hodnotě 1/100 sekundy WB MODE automatické nebo manuální nastavení vyvážení barev v obraze AUTO EXPOSURE nastavení doby expozice Expozice závěrky AE SETUP - GLOBAL BACKLIGHT OFF DAY/NIGHT AUTO BRIGHT 25 IRIS AUTO SHUTTER ESC AGC NORMAL DNR NORMAL MIDDLE SENS-UP MIDDLE <AUTO> BACK EXIT BACKLIGHT nastavení úrovně kompenzace protisvětla DAY/NIGHT lze nastavit hodnoty pro přepínání kamery mezi nočním a denním režimem BRIGHT vyvážení světlosti obrazu IRIS nastavení úrovně jasu (řízení clony) automatické nebo fixní SHUTTER SPEED rychlost závěrky AGC automatické řízení zisku video zesilovače DNR digitální odstranění šumu v obraze SENS-UP zvýšení citlivosti při zhoršených světelných podmínkách 5.7 Nastavení systému SYSTEM SETUP <DATE/TIME SETUP> <RELAY TYPE> <PASSWORD> <SET HOME POSITI> <SET NORTH DIRECTI> LANGUAGE ENGLISH BACK EXIT DATE/TIME/SETUP nastavení data a času kamery RELAY TYPE SETUP výstupní poplachové relé kontakty spínají nebo rozpínají maximálně 12V/0,5A PASSWORD SETUP tovární heslo je 4321 můžete vložit až 4 hesla SET HOME POSITI výchozí pozice otočné kamery, POZOR změnou výchozí pozice změníte bod, ze kterého kamera přechází do nastavených a uložených prepozic! SET NORTH DIRECTI v případě používání zobrazení směru kamery ve stupních je potřeba mít předem správně nadefinovaný směr SEVER LANGUAGE výběr jazyka VARIANT plus spol. s r.o. strana 11

12 manuál Analogové SD kamery 5.8 Inicializace systému CLEAR ALL DATA tovární nastavení CLEAR DISPLAY SET reset zobrazovaných informací v živém obraze kamery CLEAR CAMERA SET vymazání nastaveného ovládání kamery CLEAR MOTI SET vymazání nastavených PTZ funkcí CLEAR FUNCTI SET vymazání uložených pohybů a prepozic REBOOT CAMERA restart modulu kamery REBOOT SYSTÉM restart PTZ modulu 5.9 Základní spuštění pohybu Příklad pro spuštění základního pohybu PTZ kamery - nezbytná nastavení 1. v sekci FUNCTI SETUP / PRESET nastavte alespoň dvě různé pozice (preset 1 a 2) 2. v sekci SCAN nastavte SCAN 1 pohyb mezi preset 1 a preset 2 3. v sekci GROUP nastavte GROUP 1 - scan 1 4. sekce MOTI SETUP / PARKING ACTI SETUP / PARK ENABLE zvolte 5. ve stejné sekci nastavte WAIT TIME na např. 00:00:05 6. ve stejné sekci nastavte PARK ACTI nastavte GROUP 1 7. odejděte z menu nastavení EXIT 8. kamera se po 5 vteřinách dá do nastaveného opakovaného pohybu mezi pozicemi preset 1 a preset 2 dle zvolených časů strana 12 VARIANT plus spol. s r.o

13 Analogové SD kamery manuál 6. Rozměry VARIANT plus spol. s r.o. strana 13

14 manuál Analogové SD kamery 7. Parametry PS-301 Typ modulu: analogová PTZ kamera Snímací prvek: 1/4" Vertical double density iterline CCD Rozlišení: 550 TV řádků (barevně), 680 TV řádků (černobíle) Minimální osvětlení: 1,0 Lux / 0,06 Lux Noční režim: mechanický IR filtr Objektiv: transfokátor, f = 3,5-115,5 m/f 1,6, aut.řízení clony Zoom: x 33 optický zoom, x 12 digitální zoom Otáčení kamery (panning): nekonečně, rychlost 0, /s Naklápění kamery (tilt): (Auto-Flip), 90 (normální) Ovládání clony: ano, automatické i manuální Nastavení automatického pohybu: 128 prepozic, 8 tras, 8 privátních zón Elektronická závěrka: ano, 1/60-1/10000 sec, x1 - x128 SenseUP Kompenzace protisvětla (BLC): ano Řízení videozesilovače (AGC): ano Vyvážení bílé (WB): ano, automatické i manuální Digitální redukce šumu (DNR): ano Ovládání: RS-485, Pelco P, Pelco D, Samsung, OSD menu Privátní zóny: 8 Poplachové vstupy/výstupy: 8/4 Napájení: 24V~/ 2,5A (zdroj není součástí) Provedení: kovový kryt Barva: bílá Hmotnost: 5,8 kg Průměr hlavice: 259 mm strana 14 VARIANT plus spol. s r.o
