1 Ovládací panel k PTZ kamerám a DVR Pinetron PSD-CJ1000 Instalační a uživatelský manuál v1.0 Ovládací panel PSD-CJ1000

2 Ovládací panel PSD-CJ1000 EUROSAT CS

3 DŮLEŽITÁ UPOZORNĚNÍ Nesnažte se panel sami opravit, toto by měl provádět kvalifikovaný pracovník! S panelem zacházejte vždy ohleduplně! Panel by neměl být používán v blízkosti vody! Čištění provádějte pouze suchými látkami! Panel nepoužívejte blízko zdrojů velkého tepla (topení, apod.). Pokud panel dlouho nepoužíváte, odpojte jej od napájení! POPIS PANELU Panel slouží k ovládání PTZ kamer a DVR od firmy Pinetron. Je také možné ovládat PTZ kamery od jiných výrobců používající standardní protokoly. Ovládání celého systému je velmi snadné za pomocí předprogramovaných tlačítek. MOŽNOSTI PANELU Graficky přehledný a dostatečně rozměrný uživatelský přívětivé grafické rozhraní. Ovládání DVR Pinetron. Ovládání kamery pomocí 3-směrného joysticku. OBSAH BALENÍ Ovládací panel s joystickem Rozbočovací BOX 2x osmi pinový kabel Čtyři upevňovací vruty Instalační návod Napájecí adaptér 12V DC Ovládací panel PSD-CJ1000 1

4 INSTALAČNÍ SCHÉMATA Základní zapojení Zapojení vodičů pro ovládání DVR: Klávesnice J-Box DVR Data1 Data1 DVR+ RX+ DVR- RX- Ovládací panel PSD-CJ1000 2

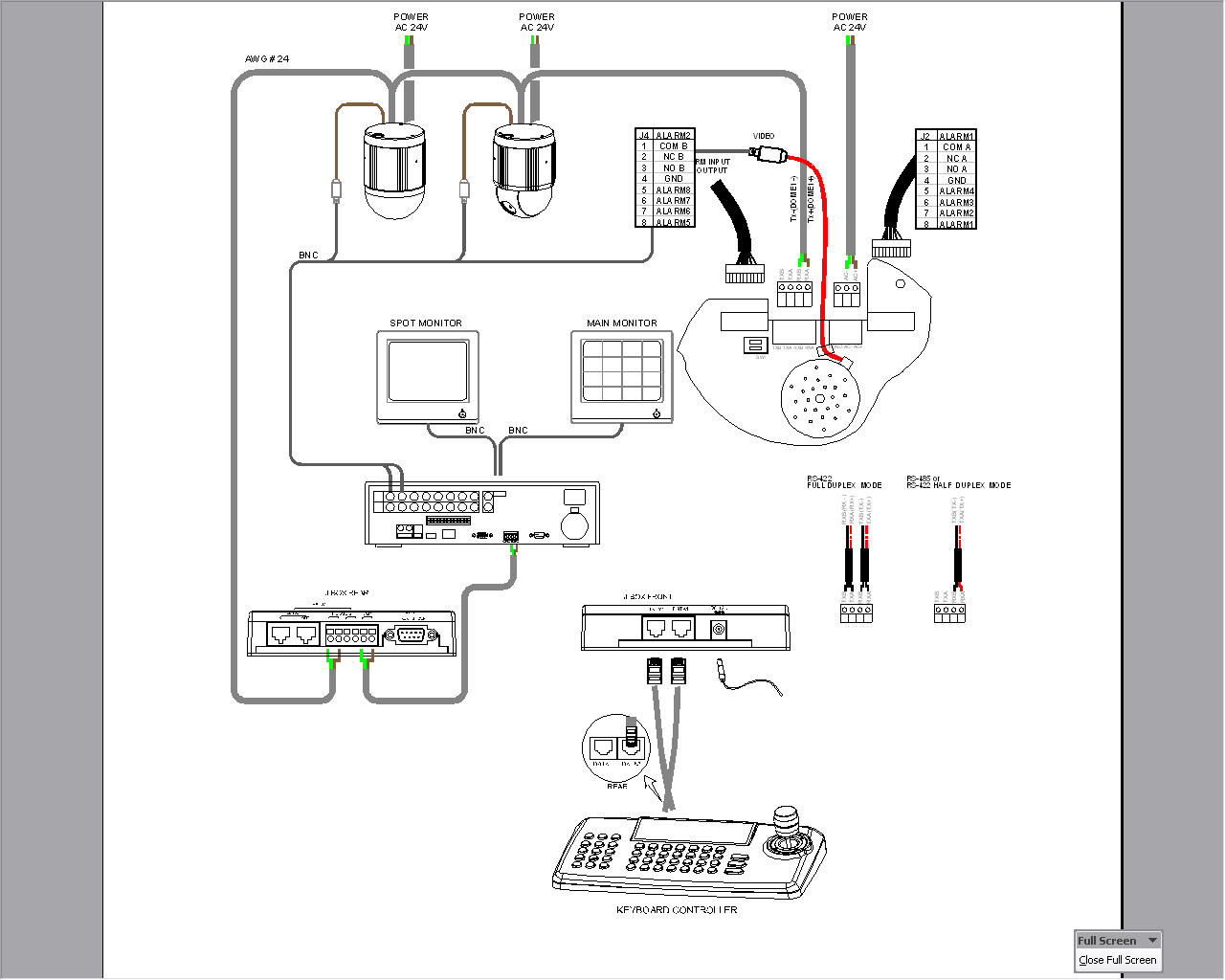

5 Zapojení s jedním DVR a s PTZ kamerami Zapojení vodičů pro ovládání DVR: Klávesnice J-Box DVR Data1 Data1 DVR+ RX+ DVR- RX- Ovládací panel PSD-CJ1000 3

6 Zapojení se dvěma DVR Ovládací panel PSD-CJ1000 4

7 Více uživatelské přípojení s více DVR Hlavní (master) klávesnice Sekundární (slave) klávesnice Nastavení hlavní klávesnice Nastavení sekundární klávesnice Shft + Menu Port Slave Slave SETUP MENU Shft + Menu Networks Slave Controller SetUp Device :Controller No. Of Controller : 01 Baud Rate : 9600bps Ovládací panel PSD-CJ1000 5

8 UKONČENÍ SBĚRNICE První a poslední zařízení (kamera nebo ovládací klávesnice) musí mít komunikační sběrnici zakončenu. Ovládací klávesnice obsahuje DIP přepínače pro zakončení komunikační sběrnice. Bez zakončení, mohou komunikační signály vykazovat chyby. Maximální délka sběrnice 1.2km (pro krátké vzdálenosti, řádově metry, není potřeba impedanční zakončení). Obrázek s označením nutnosti použití zakončení (Termination ON). DIP přepínače pro ukončení sběrnice ON: zapnuto OFF: vypnuto Ovládací panel PSD-CJ1000 6

9 ZÁKLADNÍ OPERACE Tlačítko nebo pohyb joysticku Joystick vlevo nebo vlevo Joystick nahoru nebo dolů Joystick dolů Zoom otáčení SHFT + Joystick ESC Home nebo Off tlačítko Funkce Vstup do podmenu. Spouštění příkazů (exit) Změna hodnot. Pohyb v menu. Pohyb v menu. Dokončení editace názvu. Změna hodnot. Vstup pro editaci názvů. Turbo rychlost. Opuštění menu beze změny. Smazání hodnoty. Master (hlavní) ovládací mód Nastavení hlavní nebo sekundární klávesnice se provádí DIP přepínačem č.8. OFF hlavní klávesnice, ON sekundární klávesnice. Při spuštění klávesnice po záměnně DIP přepínače 8 rozpoznáte mód: Master hlavní, Slave sekundární. Tovární hesla: Administrátor: 9999 User: 1111 Při zapomenutí hesla kontaktujte distributora. Joystick ovladač zobrazuje následující okno. Stiskem klávesy SYS se vrátíme z DVR ovládacího módu. Rolování nabídky tlačítkem. Cam : 0001V PM 09 : 34 : 04 ID kamery Čas a datum WR.PRST A.FOCUS A.IRIS ON D.ZOOM OFF AT.PAN WR.PRST: zapsání presetů A.FOCUS : Auto Focus mód. A.IRIS : Auto IRIS mód ON D.ZOOM OFF : Digitální Zoom On Off AT.PAN : 360 kontinuální snímání Ovládací panel PSD-CJ1000 7

10 Cam : 0001V PM 09 : 34 : 04 ON BLC OFF ON WDR OFF ON D&N OFF ON BLC OFF: Kompenzace protisvětla On/Off. ON WDR OFF: Bodová kompenzace protisvětla On/Off. ON D&N OFF: Den/noc mód O/Off. Cam : 0001V PM 09 : 34 : 04 ON OSD OFF WR.ALIAS RCL ON OSD OFF: OSD menu On/Off. WR ALIAS RCL: ALIAS zápis/refreš. KB. LOCK: Zamknutí ovladače. FLIP : 180 rychlé otočení kamery KB.LOCK FLIP Pro ovládání DVR stiskněte tlačítko DVR. LCD panel bude zobrazovat aktuální mód. Cam : 0001V PM 09 : 34 : 04 DVR SEQNCE SEARCH SELECT RELAY ACK. SPOT Cam : 0001V PM 09 : 34 : 04 DVR USR.SEQ COPY BACK LOCK ZOOM MONITOR Cam : 0001V PM 09 : 34 : 04 DVR F1 F2 F3 F4 F5 F6 Ovládací panel PSD-CJ1000 8

11 NASTAVENÍ MAIN MENU ( + = Shft + Menu ) Hlavní menu MAIN MENU SLAVE MENU Configuration Port Camera TIME/DATE Alarm Alias Preset Schedule Hlavní mód Configuration Networks TIME/DATE Exit S8 ON : Sekundární ovladač CONFIGURATION (Shft + Menu CONFIGURATION) Konfigurace CONFIGURATION CONFIGURATION Key Beep : ON / OFF Key Lock : NO /1Min ~30Min User Password Admin Password Factory Default Key Beep : ON / OFF Alarm Beep : NO /1Min ~30Min Key Lock : NO /1Min ~30Min User Password Admin Password S8 ON : Sekundární ovladač - Key Beep : ON - Zapnut zvuk klávesnice, OFF vypnut zvuk. - Key Lock : OFF až 30Min Automatické zamknutí klávesnice až po 30 minutách neaktivity kláves. OFF Automatické zamknutí klávesnice nepovoleno. Uživatel potřebuje znát heslo pro odblokování klávesnice. - User Password - Základní operace (změna nastavení a programování zakázáno) Password : Vložte aktuální heslo New Password : Vložte 1 až 8 čísel nového hesla. Confirm Password : Potvrzení nového hesla opakovaným zapsáním. - Admin Password - Přístup ke všem funkcím a nastavení Password : Vložte aktuální heslo New Password : Vložte 1 až 8 čísel nového hesla. Confirm Password : Potvrzení nového hesla opakovaným zapsáním. Tovární hesla: Administrátor: 9999, User: Factory Default Nastavení naprogramovaných dat do výchozích. - Uložení naprogramovaných dat a návrat do předchozího menu. (Návrat do předchozího menu bez uložení stiskem klávesy ESC ). PORT(Shft + Menu PORT SETUP MENU) Výstupy PORT SETUP MENU NETWORKS (Shft + Menu NETWORKS) Síť NETWORKS Dome1 Dome2 Slave DVR Alarm Exit Hlavní mód Slave ID : 1 Baud rate : 9600 S8 ON : Sekundární ovladač Ovládací panel PSD-CJ1000 9

12 DOME1(Shft + Menu PORT SETUP MENU Dome1) port Dome1 DOME1 PORT SETUP MENU Port Type : RS-485 / RS-422 Device : Camera / Alarm / AUX IN/ IO Baud Rate : 9600 / 2400~230K Port Type : Typ portu RS-485 nebo RS-422 Device : Volba zařízení na portu Dome1 (Kamera / DVR / žádné ) Baud Rate : Komunikační rychlost (2400/ 4800/ 9600/19200/ 38400/ 57600/ 11.5K /230K) Stiskem klávesy ESC vystoupíme z menu bez uložení nastavených voleb. Cam2(Shft + Menu PORT SETUP MENU Dome2) port Dome2 DOME2 PORT SETUP MENU Device : Camera / None Baud Rate : 9600 / 2400~230K Device : Volba zařízení na portu Dome2 ( žádné / Camera / Aux / Aux IO) Baud Rate : Komunikační rychlost (2400/ 4800/ 9600/19200/ 38400/ 57600/ 11.5K /230K) Stiskem klávesy ESC vystoupíme z menu bez uložení nastavených voleb. Slave (Shft + Menu PORT SETUP MENU Slave) port slave SLAVE SETUP MENU Device : Controller / None Baud Rate : 9600 / 2400~230K Device : Volba zařízení na portu slave ( Ovladač / None ) Baud Rate : Komunikační rychlost (2400/ 4800/ 9600/19200/ 38400/ 57600/ 11.5K /230K) Stiskem klávesy ESC vystoupíme z menu bez uložení nastavených voleb. DVR SETUP MENU (Shft + Menu PORT SETUP MENU DVR) Nastavení komunikace s DVR DVR SETUP MENU Device : DVR / Alarm / AUX IN/ IO /None Baud Rate : 9600 / 2400~230K Device : Volba zařízení na portu DVR ( DVR / Alarm / AUX IN / AUX IO / žádné) Baud Rate : Komunikační rychlost (2400/ 4800/ 9600/19200/ 38400/ 57600/ 11.5K /230K) Stiskem klávesy ESC vystoupíme z menu bez uložení nastavených voleb. Ovládací panel PSD-CJ

13 ALARM SETUP MENU (Shft + Menu PORT SETUP MENU ALARM) Nastavení alarmového portu ALARM SETUP MENU Device : DVR / Alarm / AUX IN/ IO /None Baud Rate : 9600 / 2400~230K Device : Volba zařízení na portu DVR ( DVR / Alarm / AUX IN / AUX IO / žádné) Baud Rate : Komunikační rychlost (2400/ 4800/ 9600/19200/ 38400/ 57600/ 11.5K /230K) Stiskem klávesy ESC vystoupíme z menu bez uložení nastavených voleb. Camera setup menu (Shft + Menu Camera) Automatické vyhledání kamer nebo manuální zadání PTZ CAMERA SETUP MENU Dome Scan Camera Configuration Exit Naskenováním sběrnice klávesnice automaticky prohledá porty Dome1 a Dome2 a zobrazí nalezené PTZ kamery. DOME RESCAN MODE Dome Rescan? YES (Enter) /No (ESC) Klávesnice vyhledá i PTZ kamery komunikující na různých protokolech CAMERA SETUP PAGE : 001 Cam Protocol Port B_rate Alarm 0001 Ez PORT OFF 0002 S2 PORT OFF 0009 S2e OFF OFF 3999 xxx P PORT OFF OFF :del ENTER : save & exit ESC : cancel Ovládací panel PSD-CJ

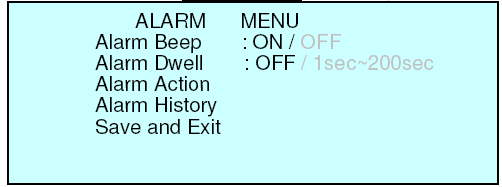

14 Time/Date (Shft + Menu Time/Date) Nastavení data a času TIME / DATE Setup Display : ON / OFF Date Format : Asia / US/ EURO 2005/JAN /18 Time Format : 12 / 24 08: 59 : 04 Day Light Saving : ON/ OFF Day Light Saving Day Light Saving (Shft + Menu Time/Date Day light Saving) Nastavení letního času Day Light Saving Setup Date Time Start : 01 / : 00 Stop : 01 / : 00 Nastavte periodu letního času (začátek a konec). Otáčením joysticku vpravo/vlevo měníme hodnoty a pohybem joysticku se pohybujeme i v nabídkách. Alarm Menu (Shft + Menu Alarm) Alarm Beep zapnutí nebo vypnutí zvukového alarmu při poplachu Alaarm Dwell volba délky alarmu Ovládací panel PSD-CJ

15 Alarm Schedule (Shft + Menu Alarm Alarm Action) Dome: ID kamery pro programování Alarm: 8 alarmových vstpů dome kamery. Na obrázku alarm 4 a 5 není použit. OUT: 999 externích výstupních kontaktů Alias: 999 alias pozic. Podívejte se do Preset Menu. Alarm History (Shft + Menu Alarm Alarm History) Historie událostí alarmu s až 500-ti záznamy. Alias Preset Menu (Shft + Menu Alias Preset) Shedule Setup (Shft + Menu Schedule) menu zobrazíme posunem joysticku dolů, hlavní menu je víceřádkové. Ovládací panel PSD-CJ

16 Night Shot Setup (Shft + Menu Schedule Night Shot) Nastavení nočního režimu Je-li funkce nočního režimu zapnuta (ON), je možné otáčením joysticku měnit nastavení času. Noční režim spouští IR filtr na kameře při snímání scény s nízkým osvětlením. Data Select Bank (Shft + Menu Data) Databáze ID Slave Controller Setup (Shft + Menu Slave Controller Setup) Nastavení sekundární ovládací klávesnice No. of Controller : 0,1~8 celkový počet sekundárních ovládacích klávesnic. Dome Holding time : Hlavní klávesnicový ovladač zůstane v programovacím režimu po zvolenou dobu nebo nekonečně. DVR Control : Povolení ovládání sekundárního ovladače. Camera Menu Access : Povolení vstupu sekundárního ovladače do menu kamery. : Uložení nastavených dat a vystoupení z nabídky. Ovládací panel PSD-CJ

17 OPERACE S OVLÁDACÍ KLÁVESNICÍ Výběr kamery (ID Dome kamery) V módu SYS stiskem číselnou klávesu volby ID kamery např. a potvrdíme tlačítkem CAM. Kamery musí být v menu CAMERA nastaveny, jinak není možné se na určité ID přepnout. Výběr DVR (ID DVR) DVR musí být nastaveno před ovládáním klávesnicí. Stiskněte tlačítko DVR. ID DVR zvolíme stiskem čísla a potvrzením tlačítka Př: Volba DVR ID 3: Stiskněte tlačítko a potvrďte klávesou. Na display bude zobrazeno DVR-003. Volba DVR ID 73: Stiskněte tlačítko a potvrďte klávesou. Na display bude zobrazeno DVR-073. Popis kláves Funkce Tlačítko Popis Čísla Kamera Monitor Stornování Alarm Relé ON Relé OFF Předchozí Další Domů Global Presety Tour Pattern Auto Scan Menu Volba ID kamery. Funkce s klávesy 1+Cam, 3+Tour, 5+Scan, 6+Prst) Zobrazí vybranou kameru na monitoru. Zobrazení kamery přes celou obrazovku. Př. 1 až 16+Mon. Stornování zapsaných údajů. Ignorování všech aktivních alarmů a přepnutí do off. Opětovným stisknutím vrátíme alarmy do původního nastavení. Aktivace relé 1 až 4 na ON. Deaktivace relé 1 až 4 na OFF. Volba předchozí kamery pro manuální ovládání. Volba další kamery, o číslo vyšší, pro manuální ovládání. Okamžité zavolání Home funkce. Smazání vybraných hodnot nebo funkcí v programovacím módu. Zaslání všem kamerám volbu nočního režimu. 888+Enter/Glbl: Noční režim, 999+Entr/Glbl: Normální režim. Volba nastavení předvoleb (1, Preset). Volba nastavení cesty pohybu (1 až 8 + Tour) Nastavení šablony (1 až 4 + Pattern) Automatické scanování (2+Scan) Vstup do programovacího menu dome kamery. Shift+Menu - vstup do menu klávesnice. Ovládací panel PSD-CJ

18 Shift číslo+shift+prst - vstup do programovacího menu číslo+shift+tour - vstup do programovacího menu číslo+shift+scan -vstup do programovacího menu Enter Manuální focus Manuální Iris Funkční klávesy Potvrzení vložených dat. Manuální ostření. Návrat do automatického ostření pomocí pohybu joysticku. Manuální nastavení clony. Návrat do automatického nastavení clony pomocí pohybu joysticku. Speciální funkční klávesy. Turbo rychlost Nastavení vysoké rychlosti pohybu otáčení kamer až 360 /s Joystick Ovládání pohybů PTZ, navigace v menu, změna hodnot v menu, programování. Klávesy pro DVR Funkce Tlačítko Popis ID DVR Play/Pause Převíjení Zrychlení Stop Record Menu Display Mode Volba ID DVR (1 až DVR) Spuštění/pauza zaznamenaných dat. Přehrávání zaznamenaného videa vysokou rychlostí vzad. Stisknutí 1x, 2x nebo 3x pro volbu rychlosti. Přehrávání zaznamenaného videa vysokou rychlostí vpřed. Stisknutí 1x, 2x nebo 3x pro volbu rychlosti. Zastavení přehrávaného záznamu nebo uložení prepozice. Okamžitý záznam videa nebo vyvolání prepozice. Vstup do menu DVR. Musíte zadat heslo. Mód displeje. Plnoobrazovkový, 4x4, 3x3, 2x2 a PIP Ovládací panel PSD-CJ

19 SPECIFIKACE KOMUNIKACE Rozhraní RS-485 Rychlost 2400 až 230K bps OVLÁDÁNÍ Počet kamer Max. 64, (simplex 256) UPDATE FIRMWARU POČET TLAČÍTEK 48 HESLO PROVOZNÍ TEPLOTA / VLHKOST NAPÁJENÍ HMOTNOST ROZMĚRY (Š x V x H) Počet DVR Max. 100 Protokol Pohyb Po RS-232C (pouze v servisu) 4-místné 0 C až 50 C / 0% až 90% bez kondenzace DC 12V, 500mA 1.2kg 390 x 190 x 65mm EZ, HWL, S2, S2e, PELCO P, PELCO D Horizontální (PAN), vertikální (TILT), zoom a clona Ovládací panel PSD-CJ
