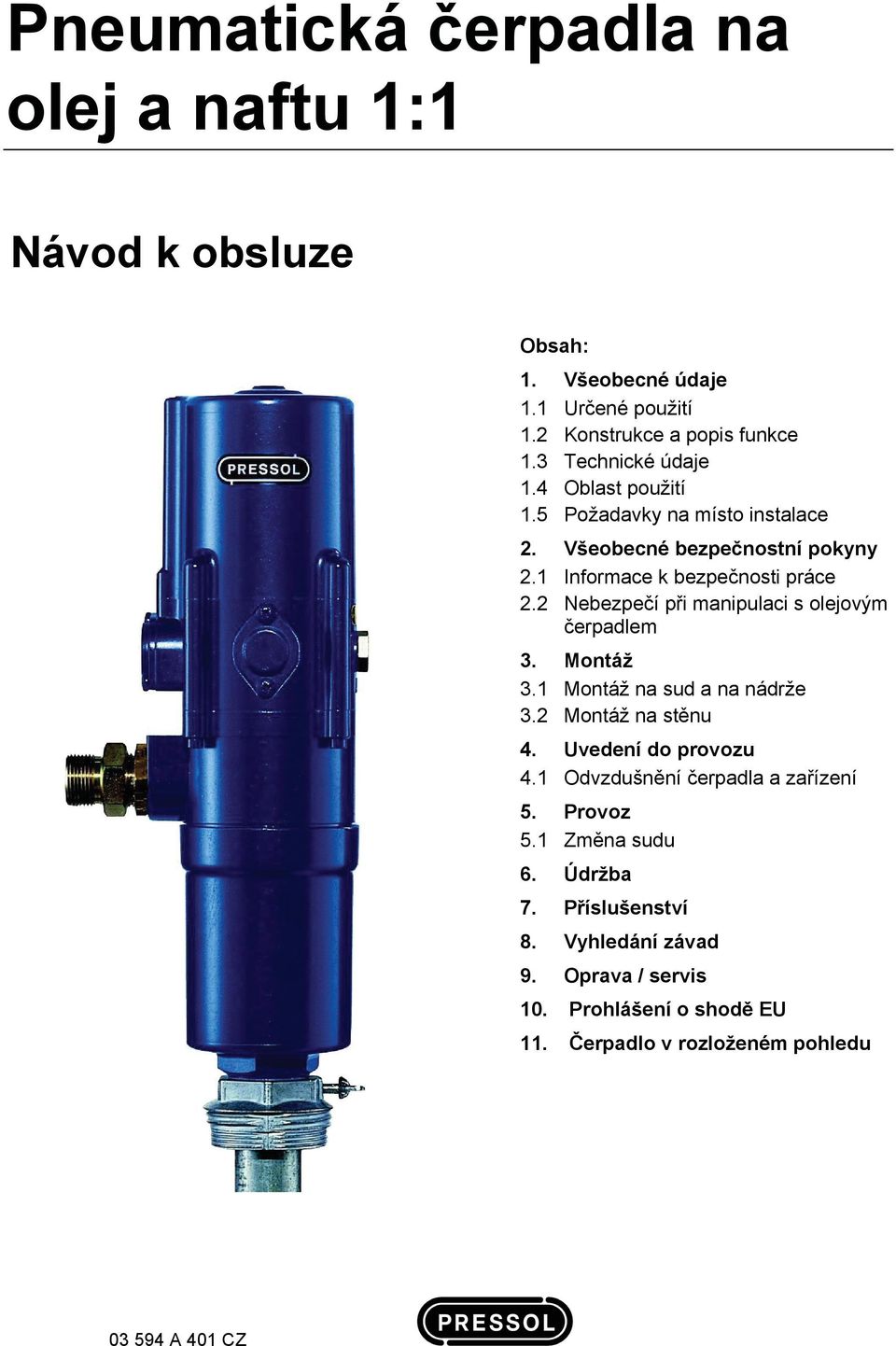

1 Pneumatická čerpadla na olej a naftu 1:1 Návod k obsluze Obsah: 1. Všeobecné údaje 1.1 Určené použití 1.2 Konstrukce a popis funkce 1.3 Technické údaje 1.4 Oblast použití 1.5 Požadavky na místo instalace 2. Všeobecné bezpečnostní pokyny 2.1 Informace k bezpečnosti práce 2.2 Nebezpečí při manipulaci s olejovým čerpadlem 3. Montáž 3.1 Montáž na sud a na nádrže 3.2 Montáž na stěnu 4. Uvedení do provozu 4.1 Odvzdušnění čerpadla a zařízení 5. Provoz 5.1 Změna sudu 6. Údržba 7. Příslušenství 8. Vyhledání závad 9. Oprava / servis 10. Prohlášení o shodě EU 11. Čerpadlo v rozloženém pohledu A 401 CZ

2 - u Pneumatické, olejové a naftové čerpadlo 1:1 Návod k obsluze Vysvětlení použitých bezpečnostních symbolů U bezpečnostních symbolů, které jsou použity v tomto návodu k obsluze, se rozlišuje mezi různými stupni nebezpečí. Tato jsou v návodu označena následujícími návěstími a piktogramy: Piktogram Návěstí Následky, pokud nebudou respektována bezpečnostní ustanovení Nebezpečí Smrt nebo nejtěžší poranění těla Výstraha Možnost smrti nebo nejtěžších poranění těla Pozor Možnost lehkého nebo středního poranění těla nebo věcných škod Tab. 1-1: Klasifikace bezpečnostních upozornění podle druhu a závažnosti nebezpečí Kromě toho se používá ještě další symbol, který dává všeobecný pokyn pro zacházení s produktem: Piktogram Návěstí Význam Upozornění Tab. 1-2: Všeobecná informace Znalost pozadí nebo návody pro správné zacházení s produktem Instalace nebo použití čerpadla k jiným účelům může vést k poškození osob nebo k věcným škodám! Pročtěte si před použitím čerpadla pozorně a úplně tento návod k použití. 1. Všeobecné údaje 1.1 Určené použití Čerpadlo je vhodné pro přepravu nafty, mazacího oleje a jiných řídkých samomazných kapalin. Provedení čerpadla s mosazným válcem lze použít také pro nemrznoucí kapaliny. Nebezpečí Nikdy nečerpat výbušné kapaliny, jako např. benzín nebo jiné látky s podobnými body vzplanutí! K určenému použití patří také dodržování návodu k obsluze, který je třeba před uvedením do provozu kompletně pročíst. Jakékoliv použití nad tento rámec (jiná média, užití síly) nebo svévolné změny (přestavba, neoriginální příslušenství) mohou zapříčinit nebezpečí a nejsou považována za použití v souladu s určením. 2 Stav

3 Návod k obsluze Pneumatické čerpadlo na olej a naftu 1:1 Za škody, které vyplynou z použití, které není v souladu s určením, ručí provozovatel. Před každou opravou nebo údržbou vypusťte ze zařízení tlak. Opravy a údržbu nechte provádět pouze kvalifikovaným odborným personálem. Při opravách používejte pouze originální díly, jinak zaniká nárok na poskytnutí záruky. 1.2 Konstrukce a popis funkce Čerpadlo může být vybaveno nejrůznějším příslušenstvím firmy PRESSOL. Kompletní skříň čerpadla je ze zinkové tlakové litiny. Pístnice je z nerezavějící kalené oceli. Komponenty řízení jsou z kvalitní umělé hmoty s dlouhou životností. Veškerá těsnění z polyuretanu a umělého kaučuku jsou přizpůsobena oblasti použití čerpadla. 1.3 Technické údaje Typ 1:1 Rok výroby Převodový poměr 1:1 Stlačený vzduch max. bar 10 Stlačený vzduch doporučený bar 8 Stlačený vzduch min. bar 2 Tlak oleje max. bar 10 Dopravované množství* L / min 66 Spotřeba vzduchu max. L / min 450 Přípojka stlačeného vzduchu G ¼ i Přípojka na straně tlaku G ¾ a Průměr pístu vzduchu mm 80 Zdvih mm 44 Zdvihový objem motoru cm³ 220 Zdvihový objem čerpadla cm³ 220 Max. hlučnost (vzdálenost 2 m) Db (A) 78 Hmotnost kg 6,1 * při volném výtoku Tab. 1-3: Technické údaje Viz štítek s typovým označením 1.4 Oblast použití Čerpadlo je vhodné pro čerpání nafty, mazacího oleje a ostatních řídkých, samomazných kapalin. Provedení s mosaznými válci čerpadla je možné použít také pro nemrznoucí kapaliny. Čerpadlo se vyznačuje velmi vysokým čerpacím výkonem, a je možné ho použít přímo na sudu nebo na nádrži, nebo při kratších vzdálenostech do potrubního rozvodu. Čerpací výkon je silně závislý na délce a průřezu potrubí. Čerpadlo pracuje také v šikmé poloze. Stav

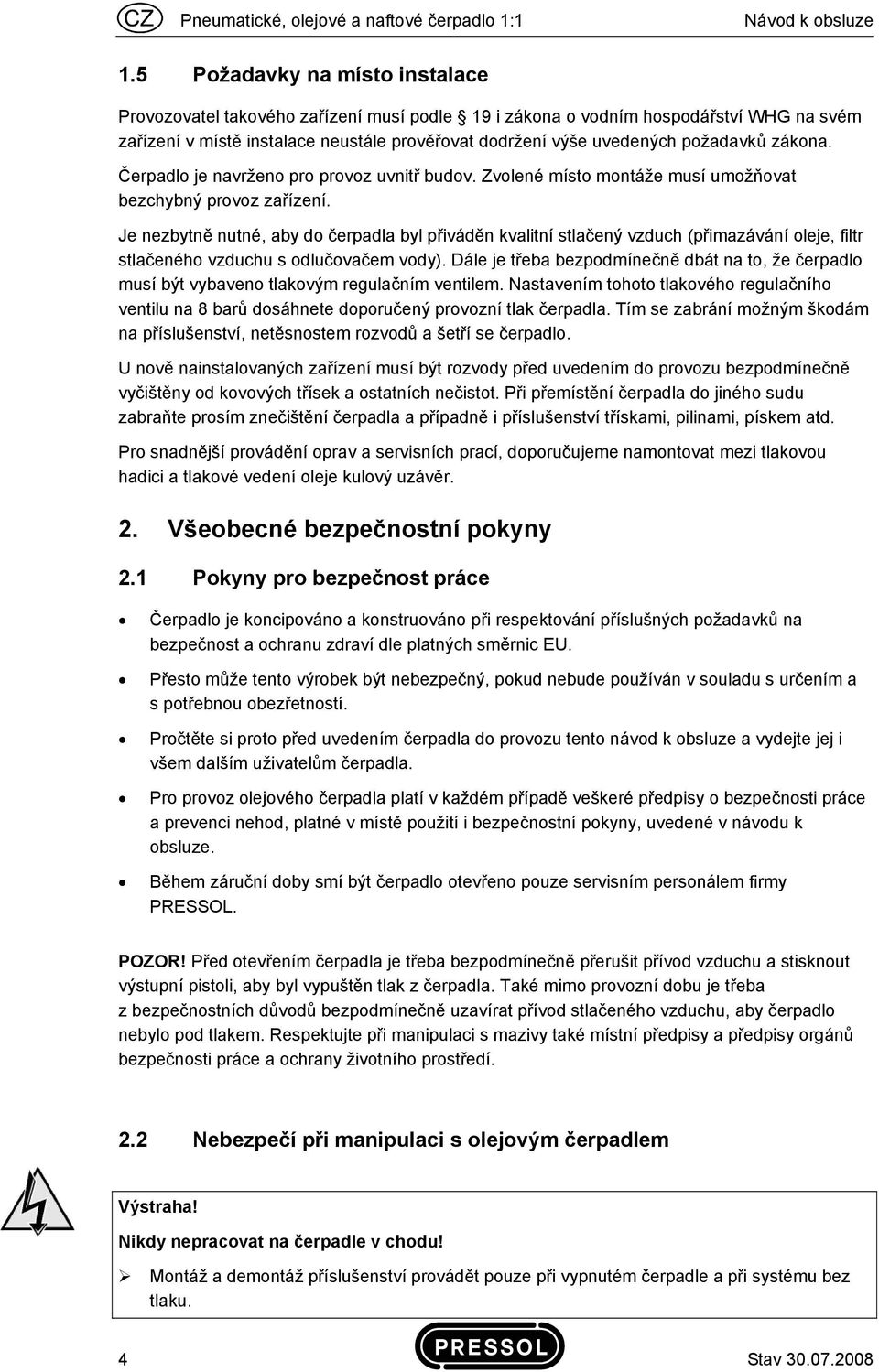

4 - u Pneumatické, olejové a naftové čerpadlo 1:1 Návod k obsluze 1.5 Požadavky na místo instalace Provozovatel takového zařízení musí podle 19 i zákona o vodním hospodářství WHG na svém zařízení v místě instalace neustále prověřovat dodržení výše uvedených požadavků zákona. Čerpadlo je navrženo pro provoz uvnitř budov. Zvolené místo montáže musí umožňovat bezchybný provoz zařízení. Je nezbytně nutné, aby do čerpadla byl přiváděn kvalitní stlačený vzduch (přimazávání oleje, filtr stlačeného vzduchu s odlučovačem vody). Dále je třeba bezpodmínečně dbát na to, že čerpadlo musí být vybaveno tlakovým regulačním ventilem. Nastavením tohoto tlakového regulačního ventilu na 8 barů dosáhnete doporučený provozní tlak čerpadla. Tím se zabrání možným škodám na příslušenství, netěsnostem rozvodů a šetří se čerpadlo. U nově nainstalovaných zařízení musí být rozvody před uvedením do provozu bezpodmínečně vyčištěny od kovových třísek a ostatních nečistot. Při přemístění čerpadla do jiného sudu zabraňte prosím znečištění čerpadla a případně i příslušenství třískami, pilinami, pískem atd. Pro snadnější provádění oprav a servisních prací, doporučujeme namontovat mezi tlakovou hadici a tlakové vedení oleje kulový uzávěr. 2. Všeobecné bezpečnostní pokyny 2.1 Pokyny pro bezpečnost práce Čerpadlo je koncipováno a konstruováno při respektování příslušných požadavků na bezpečnost a ochranu zdraví dle platných směrnic EU. Přesto může tento výrobek být nebezpečný, pokud nebude používán v souladu s určením a s potřebnou obezřetností. Pročtěte si proto před uvedením čerpadla do provozu tento návod k obsluze a vydejte jej i všem dalším uživatelům čerpadla. Pro provoz olejového čerpadla platí v každém případě veškeré předpisy o bezpečnosti práce a prevenci nehod, platné v místě použití i bezpečnostní pokyny, uvedené v návodu k obsluze. Během záruční doby smí být čerpadlo otevřeno pouze servisním personálem firmy PRESSOL. POZOR! Před otevřením čerpadla je třeba bezpodmínečně přerušit přívod vzduchu a stisknout výstupní pistoli, aby byl vypuštěn tlak z čerpadla. Také mimo provozní dobu je třeba z bezpečnostních důvodů bezpodmínečně uzavírat přívod stlačeného vzduchu, aby čerpadlo nebylo pod tlakem. Respektujte při manipulaci s mazivy také místní předpisy a předpisy orgánů bezpečnosti práce a ochrany životního prostředí. 2.2 Nebezpečí při manipulaci s olejovým čerpadlem Výstraha! Nikdy nepracovat na čerpadle v chodu! Montáž a demontáž příslušenství provádět pouze při vypnutém čerpadle a při systému bez tlaku. 4 Stav

5 Návod k obsluze Pneumatické čerpadlo na olej a naftu 1:1 Výstraha! Nečerpejte znečištěná média! Dbejte na to, aby se v přečerpávané kapalině nenacházely žádné nečistoty. Namontujte k nasávacímu vedení sací koš. Výstraha! Poškozené příslušenství může způsobit zranění osob a věcné škody! Sací a tlakové vedení nesmí být zalomené, překroucené nebo natažené do délky. Příslušenství musí být během používání kontrolováno z hlediska opotřebení, trhlin nebo jiných poškození. Poškozené příslušenství je třeba neprodleně vyměnit. Pro délku doby použití respektujte prosím údaje v ZH 1/A nebo normu DIN 20066, část Pozor! Unikající oleje mohou poškodit životní prostředí! Respektujte předpisy zákona o vodním hospodářství (WHG) a nařízení příslušných zemí pro použité zařízení (VawS). 3. Montáž Čerpadlo se může použít jak pro čerpání z originálních obalů (např. ze sudů) tak také pro čerpání z nádrží. Upozornění Podle předpisů zákona o vodním hospodářství (WHG) musí sací vedení probíhat vzestupně od nádrže k čerpadlu. Zohledněte proto před montáží výšku nádoby, a v případě potřeby zřiďte umístění nad záchytnou vanu. 3.1 Montáž na sud nebo na nádrž Čerpadlo se sací trubkou našroubovat přes šroubení do otvoru G 2" na sudu nebo nádrži. Tlakovou hadici přišroubovat k výstupu čerpadla G ¾". K tlakové hadici přišroubovat výstupní ventil nebo ruční průtokoměr. 3.2 Montáž na stěnu Upozornění Při nástěnné montáži čerpadla 1:1 je v sacím vedení nutný patní ventil. Pro připevnění čerpadla jsou nutné 2 šrouby o průměru 10 nebo 12 mm (nejsou předmětem dodávky). Volte šrouby v souladu s podkladem, na který se má čerpadlo namontovat. Při montáži je třeba dbát na stabilní připevnění. Zvolte chráněné stanoviště (ochrana před stříkající vodou, poškozením a krádeží). Sací trubku čerpadla našroubovat přes šroubení do otvoru G 2" na sudu nebo nádrži. Stav

6 - u Pneumatické, olejové a naftové čerpadlo 1:1 Návod k obsluze Sací trubku a čerpadlo propojit pomocí sací hadice (přípojka čerpadla G¾"). Čerpadlo propojit s tlakovým vedením a výstupním ventilem. Instalační materiál pro tlaková vedení: Délka vedení do 8 m: závitová trubka DN 20 (1½") DIN 2448 nebo větší; St 37 podle DIN Kulový uzávěr (viz příslušenství). Upozornění Dbejte při montáži na čistotu a na přesné propojení příslušenství se skříní čerpadla. Používejte vhodné těsnící prostředky a lepidla (např. teflonový pásek). Čerpadlo je nyní připravené k uvedení do provozu. 4. Uvedení do provozu 4.1 Odvzdušnění čerpadla a zařízení Čerpadlo připojit na rozvod stlačeného vzduchu (doporučený tlak 8 barů). Otevřít výpustní ventil v nejvzdálenějším výpustním místě zařízení nad záchytnou nádobkou na tak dlouho, až médium vytéká bez vzduchových bublinek. Tento postup opakovat na každém výstupním místě. 5. Provoz Upozornění Aby bylo možné nádrž vyprázdnit úplně, musí sací vedení dosahovat až ke dnu nádrže. Pozor! Neprovozujte nikdy čerpadlo, aniž byste čerpali kapalinu. Existuje nebezpečí poškození Vašeho čerpadla v důsledku běhu nasucho. Pozor! Pokud se zařízení nebude delší dobu používat, je třeba z bezpečnostních důvodů přerušit napájení stlačeným vzduchem (v každém případě v noci, o víkendu atd.) aby čerpadlo nebylo pod tlakem. Pustit do čerpadla stlačený vzduch, zařízení je připravené k provozu. Při otevření výpustního ventilu se čerpadlo zapne a začne čerpat. Při zavření výpustního ventilu stoupne tlak v zařízení a čerpadlo se zastaví. 6 Stav

7 Návod k obsluze Pneumatické čerpadlo na olej a naftu 1:1 5.1 Změna sudu Vniknutí nečistot zabráníte tím, že sací trubku zavedete přímo do nové nádoby. 6. Údržba Aby se zaručila bezvadná funkce čerpadla, doporučujeme čas od času provést vyčištění tlumiče zvuku a filtračního elementu ve vstupu vzduchu. Pokud se čerpadlo provozuje bez jednotky údržby, musí se podle použití čerpadla pravidelně nastříkat pár kapek oleje do přívodu vzduchu. Čerpadlo je v zásadě nenáročné na ošetřování a údržbu. Na základě povinnosti provozovatele podle 19i zákona o vodním hospodářství WHG se musí následující díly pravidelně prověřovat a případně měnit, aby se zabránilo vzniku škod na životním prostředí a také vzniku věcných a osobních škod: Skříň čerpadla Výstupní hadice Výpustní ventil Propojovací vedení 7. Příslušenství Hadicové vedení, 2 m, G ¾ i, G ¾ a, číslo Držák pro připevnění na zeď, číslo Přístroj pro údržbu, číslo Spirálová hadice 5 m, číslo Kulový uzávěr G ¾ i - G ¾ i, číslo Hadicové vedení 1 m G¾" i - G¾" i, číslo Patní ventil G ¾ i, číslo Hadicové vedení 1,5 m G¾" i - G¾" i, číslo Upozornění Pouze s originálními náhradními díly PRESSOL bude zaručena bezvadná funkce Vašeho čerpadla! Abyste zabránili vzniku chyb funkce a nebezpečí, používejte prosím pouze originální náhradní díly. 8. Vyhledání závad Chyba Příčina Řešení Motor neběží nebo běží pouze zcela pomalu. Tlak vzduchu je příliš nízký. Tlak vzduchu nastavit na minimálně 3 bary. Tlumič hluku (poz. 20) nebo filtr (poz. 11) je znečištěný. Tlumič hluku a filtrační element vyčistit. Stav

8 - u Pneumatické, olejové a naftové čerpadlo 1:1 Návod k obsluze Motor běží, ale žádný nebo příliš nízký čerpací výkon. Čerpadlo běží, ale nedochází k vytvoření tlaku. Výstup vzduchu u tlumiče hluku (při stojícím čerpadle). Tab. 8-1: Vyhledání chyb Netěsné místo v sacím vedení. Vzduch v tlakovém vedení. Olej je příliš studený. Ztráty třením v trubkovém nebo hadicovém vedení. Znečištění nebo poškození těsnění nebo ventilů v čerpacím zařízení. Kompletní píst (poz. 5) poškozen. O-kroužky nebo těsnící plocha na rozvaděči (poz. 19.6) jsou poškozené. Utěsnit vedení. Vedení odvzdušnit pomocí a) Stisknutí výpustní pistole při demontované hubici proti vzniku kapek. b) Tlakové vedení hned za čerpadlem pootevřít. Používat pouze olej s teplotou nad 15 o C. Volit pokud možno co největší průřezy vedení a co možná nejkratší délky vedení. Čerpadlo používat centrálně. Díly vyčistit a vyměnit. Kompletní píst vyměnit. Díly vyměnit. Použít kompletní sadu. Číslo artiklu Pokud nebylo možné odstranit problém na základě popsaných opatření v tabulce 8-1, spojte se prosím se zákaznickým servisem (adresa viz kapitola 9). 9. Oprava/servis Čerpadlo bylo vyvinuto a zhotoveno při dodržení nejvyšších standardů kvality. Pokud by navzdory všem opatřením ohledně kvality měl nastat nějaký problém, obraťte se prosím na náš zákaznický servis: Zákaznický servis/oddělení pro provádění oprav PRESSOL Schmiergeräte GmbH Tel Fax export@pressol.com 8 Stav

9 Návod k obsluze Pneumatické čerpadlo na olej a naftu 1:1 10. EU-Prohlášení o shodě Tímto prohlašujeme, že následně popsaný přístroj ve své koncepci a konstrukci, jakož i v provedení, ve kterém ho uvádíme do oběhu, odpovídá směrnicím EU. Při změně přístroje, která nebude s námi odsouhlasena, ztrácí toto prohlášení svoji platnost. Označení přístroje: Pneumatické čerpadlo 1:1 Typ přístroje: Pneumatické čerpadlo Rok výroby: Viz štítek s typovým označením Dotyčné evropské normy: Směrnice EU pro stroje, dodatek 1 89/392 EHS směrnice ze dne /368/EHS změna ze dne / 68/EHS změna ze dne Použité národní normy: DIN EN 292, část 1, část 2 DIN EN PRESSOL Schmiergeräte GmbH Dipl.-Ing. Rudolf Schlenker Stav

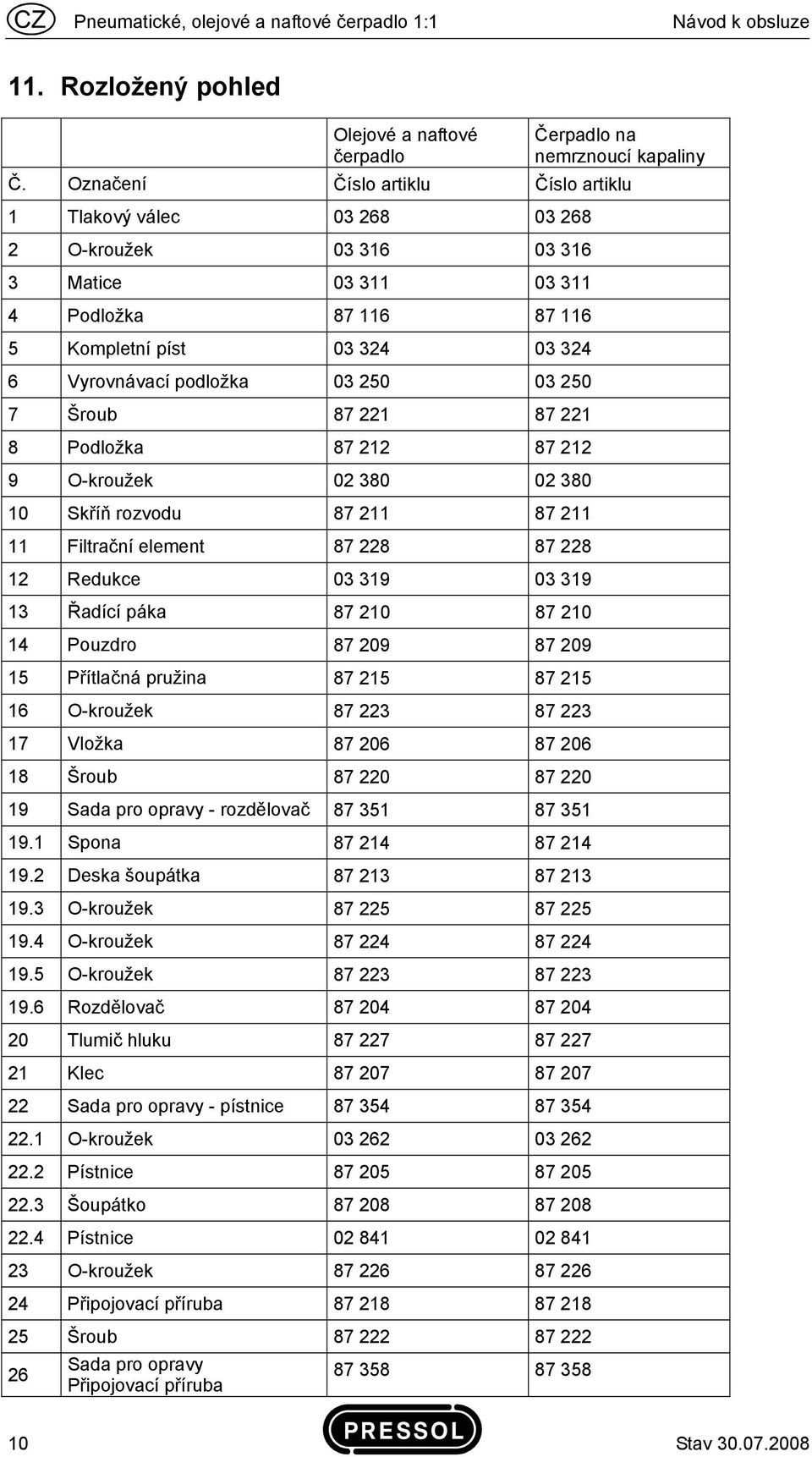

10 - u Pneumatické, olejové a naftové čerpadlo 1:1 Návod k obsluze 11. Rozložený pohled Olejové a naftové čerpadlo Čerpadlo na nemrznoucí kapaliny Č. Označení Číslo artiklu Číslo artiklu 1 Tlakový válec O-kroužek Matice Podložka Kompletní píst Vyrovnávací podložka Šroub Podložka O-kroužek Skříň rozvodu Filtrační element Redukce Řadící páka Pouzdro Přítlačná pružina O-kroužek Vložka Šroub Sada pro opravy - rozdělovač Spona Deska šoupátka O-kroužek O-kroužek O-kroužek Rozdělovač Tlumič hluku Klec Sada pro opravy - pístnice O-kroužek Pístnice Šoupátko Pístnice O-kroužek Připojovací příruba Šroub Sada pro opravy Připojovací příruba Stav

11 Návod k obsluze Pneumatické čerpadlo na olej a naftu 1:1 Olejové a naftové čerpadlo Čerpadlo na nemrznoucí kapaliny Č. Označení Číslo artiklu Číslo artiklu 26.1 O-kroužek O-kroužek Adaptér O-kroužek Kroužek s manžetou Seegerův pojistný kroužek Vypouklá podložka Přítlačná pružina Podložka Těsnící podložka Píst čerpadla Manžeta Matice Matice Podložka ventilu O-kroužek Válec čerpadla a Přítlačná pružina Tyčka ventilu Podložka Tab. 11-1: Legenda k obrázku 11-1 Stav

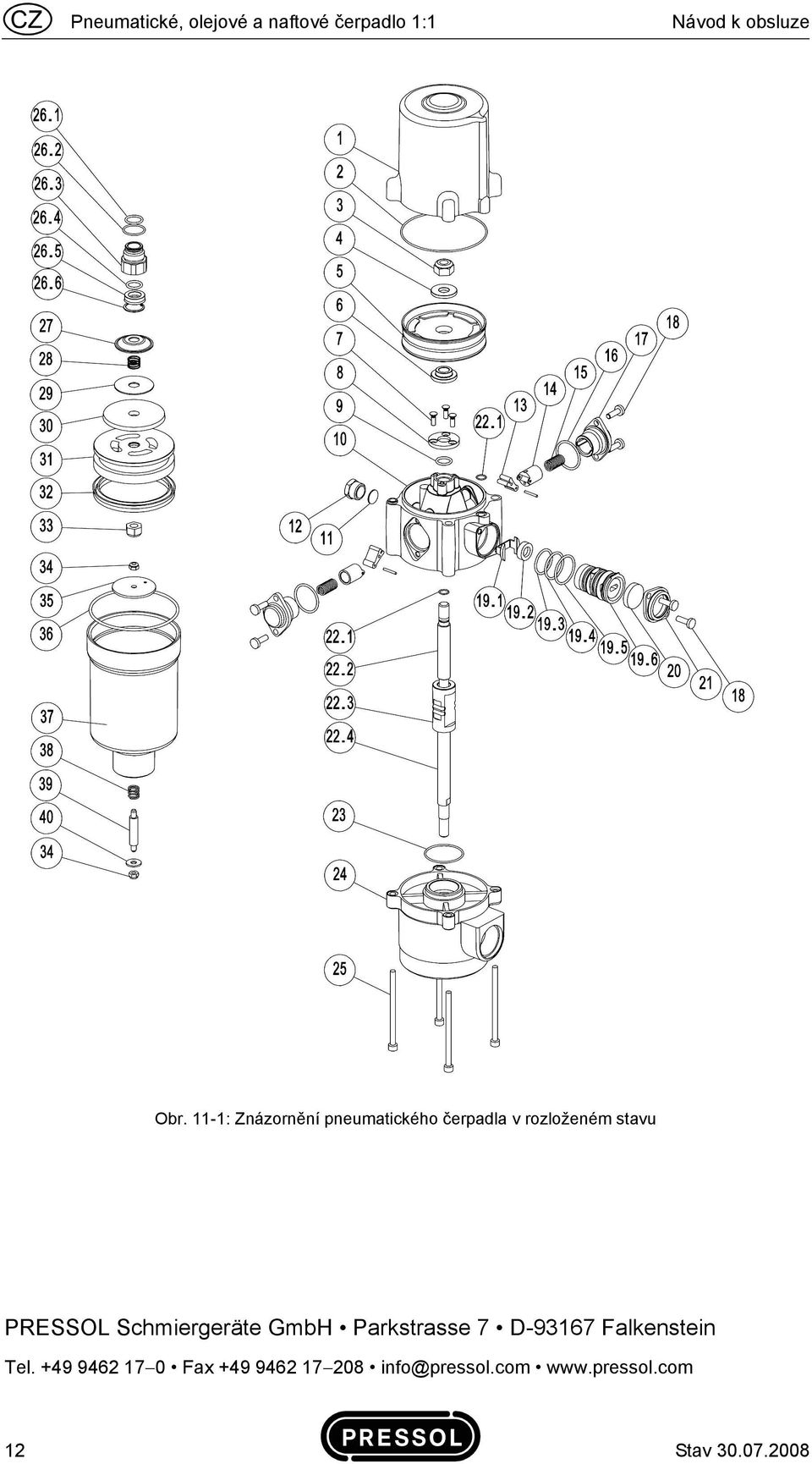

12 - u Pneumatické, olejové a naftové čerpadlo 1:1 Návod k obsluze Obr. 11-1: Znázornění pneumatického čerpadla v rozloženém stavu PRESSOL Schmiergeräte GmbH Parkstrasse 7 D Falkenstein Tel Fax info@pressol.com 12 Stav
