1 1 OBLAST POUŽITÍ POPIS (OBR A) SEZNAM OBSAHU BALENÍ OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁŘADÍ Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nářadí a péče o ně Servis... Chyba! Záložka není definována. 4.6 Specifická bezpečnostní pravidla pro příklepovou vrtačku a vrtací kladiva PROVOZ Nasazování příslušenství (obr. 2) Vyjmutí příslušenství (obr. 3) Hloubkový doraz Volba provozního režimu Zapnutí/vypnutí Prokluzovací spojka AVS Pomocná rukojeť "Tipy" Kryt prachu Příslušenství (obr. B ) SDS+ vrtáky do zdi SDS+ sekáče Jádrové vrtáky Mazivo Ocelový hloubkový doraz TECHNICKÉ ÚDAJE ÚDRŽBA MAZADLO UHLÍKY... Chyba! Záložka není definována LOŽISKA ČIŠTĚNÍ SKLADOVÁNÍ ZÁRUKA... CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.3 11 ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ Copyright 2008 VARO Vic. Van Rompuy N.V. Page 1

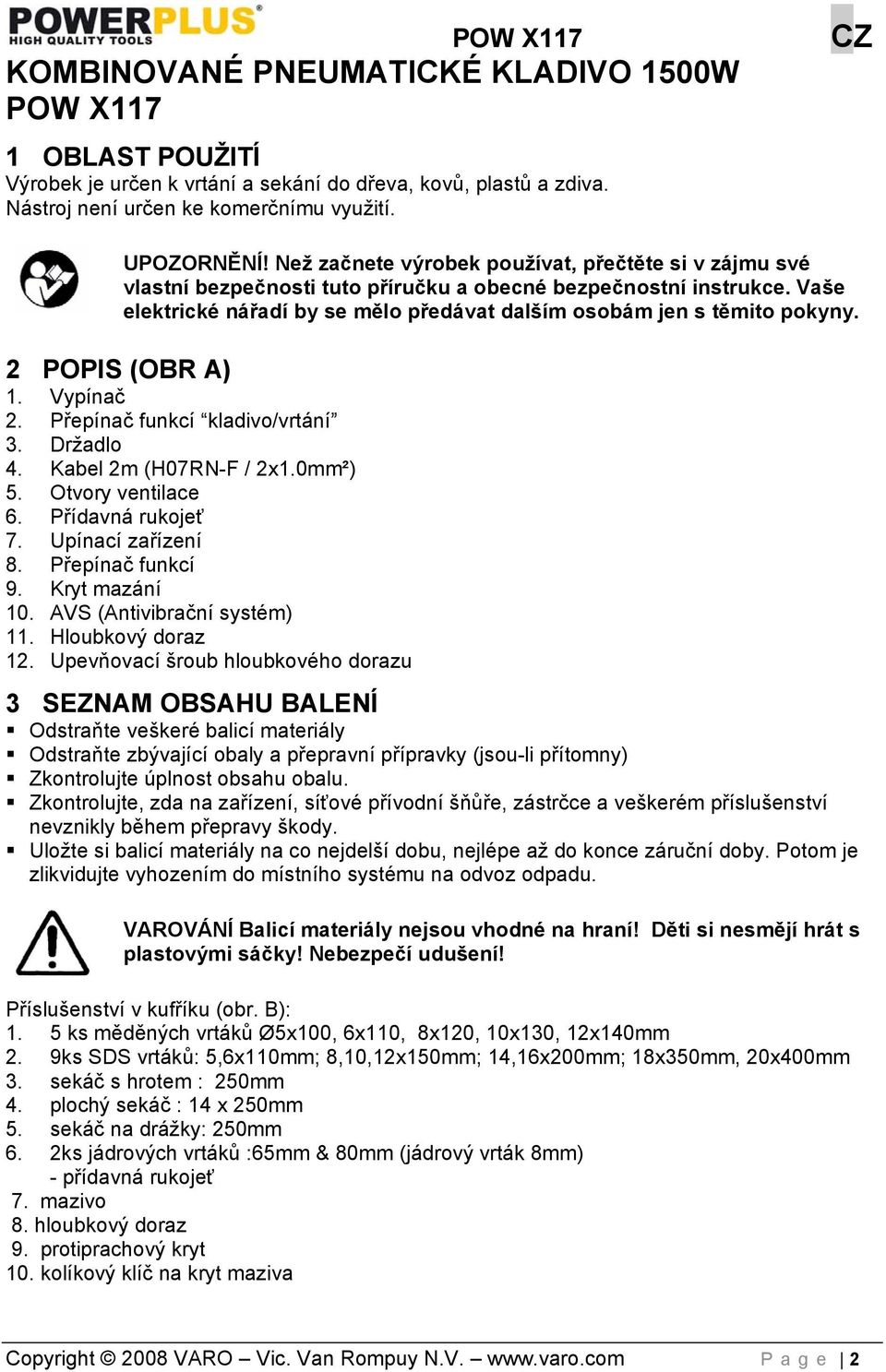

2 KOMBINOVANÉ PNEUMATICKÉ KLADIVO 1500W POW X117 1 OBLAST POUŽITÍ Výrobek je určen k vrtání a sekání do dřeva, kovů, plastů a zdiva. Nástroj není určen ke komerčnímu využití. UPOZORNĚNÍ! Než začnete výrobek používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Vaše elektrické nářadí by se mělo předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR A) 1. Vypínač 2. Přepínač funkcí kladivo/vrtání 3. Držadlo 4. Kabel 2m (H07RN-F / 2x1.0mm²) 5. Otvory ventilace 6. Přídavná rukojeť 7. Upínací zařízení 8. Přepínač funkcí 9. Kryt mazání 10. AVS (Antivibrační systém) 11. Hloubkový doraz 12. Upevňovací šroub hloubkového dorazu 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! Příslušenství v kufříku (obr. B): 1. 5 ks měděných vrtáků Ø5x100, 6x110, 8x120, 10x130, 12x140mm 2. 9ks SDS vrtáků: 5,6x110mm; 8,10,12x150mm; 14,16x200mm; 18x350mm, 20x400mm 3. sekáč s hrotem : 250mm 4. plochý sekáč : 14 x 250mm 5. sekáč na drážky: 250mm 6. 2ks jádrových vrtáků :65mm & 80mm (jádrový vrták 8mm) - přídavná rukojeť 7. mazivo 8. hloubkový doraz 9. protiprachový kryt 10. kolíkový klíč na kryt maziva Copyright 2008 VARO Vic. Van Rompuy N.V. Page 2

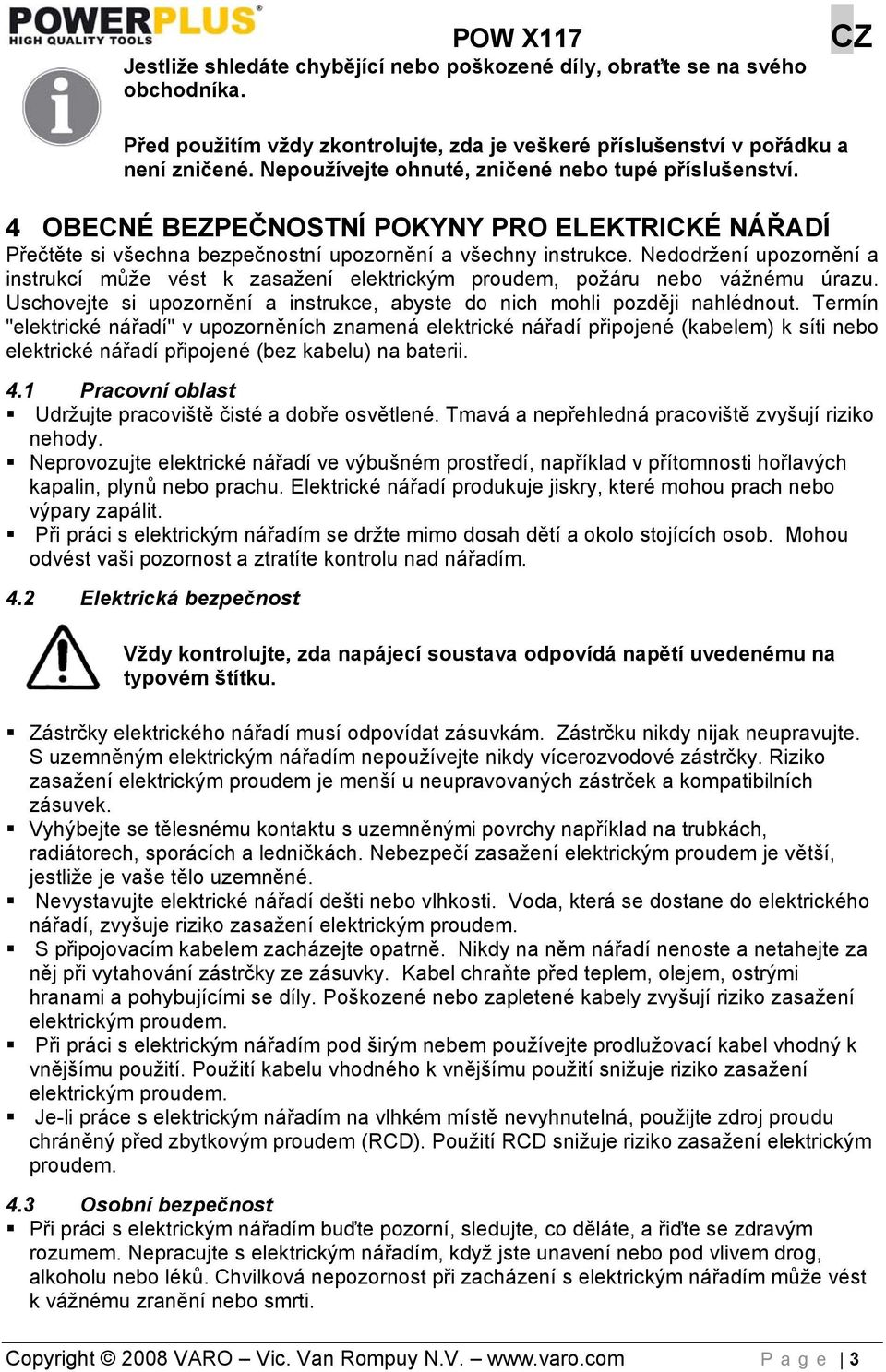

3 Jestliže shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. Před použitím vždy zkontrolujte, zda je veškeré příslušenství v pořádku a není zničené. Nepoužívejte ohnuté, zničené nebo tupé příslušenství. 4 OBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ NÁŘADÍ Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrické nářadí" v upozorněních znamená elektrické nářadí připojené (kabelem) k síti nebo elektrické nářadí připojené (bez kabelu) na baterii. 4.1 Pracovní oblast Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nářadí ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí produkuje jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nářadím se držte mimo dosah dětí a okolo stojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nářadím. 4.2 Elektrická bezpečnost Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nářadí musí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněným elektrickým nářadím nepoužívejte nikdy vícerozvodové zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nářadí dešti nebo vlhkosti. Voda, která se dostane do elektrického nářadí, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nářadí nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nářadím pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití snižuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nářadím na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD snižuje riziko zasažení elektrickým proudem. 4.3 Osobní bezpečnost Při práci s elektrickým nářadím buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nářadím, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nářadím může vést k vážnému zranění nebo smrti. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 3

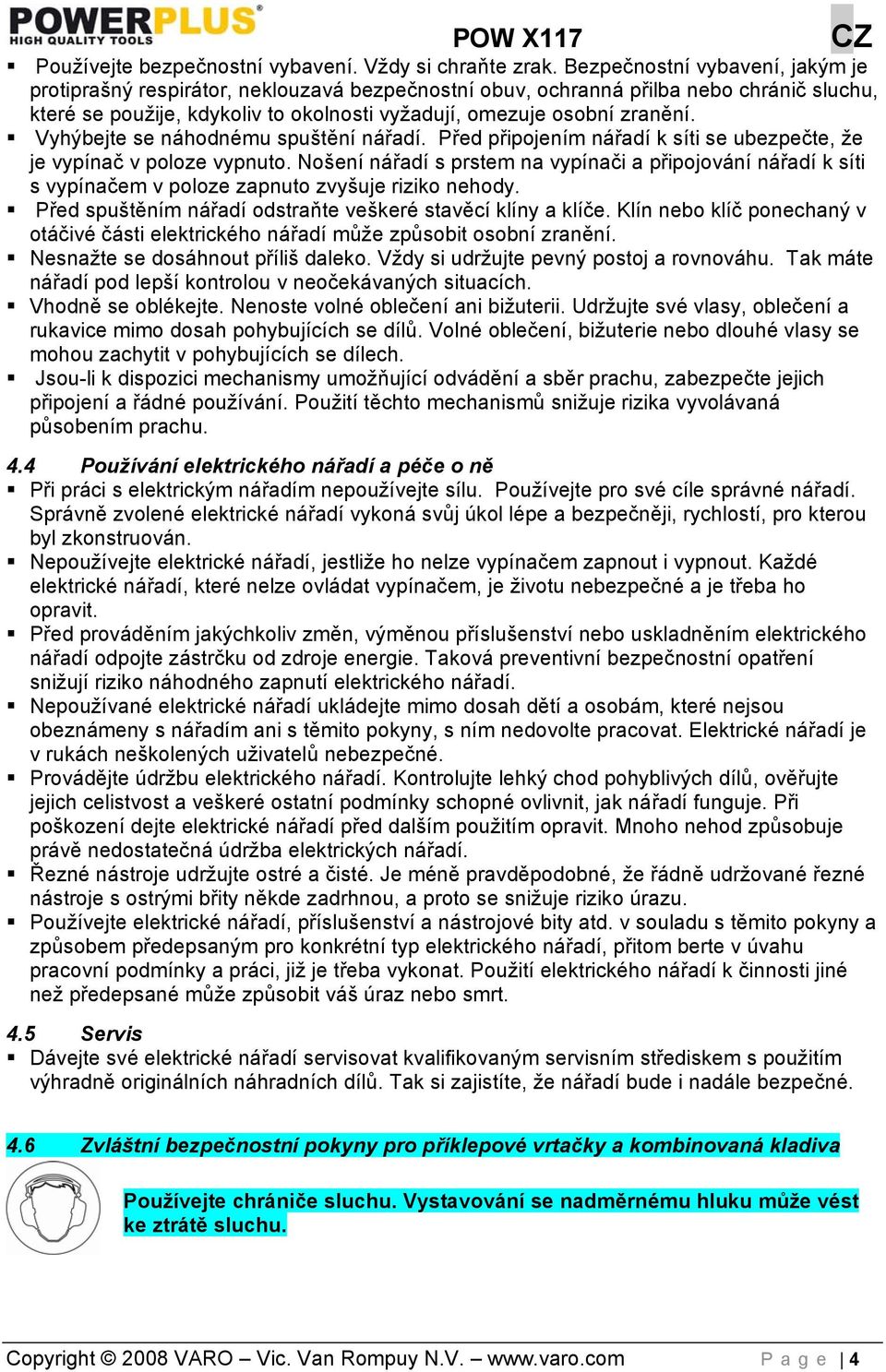

4 Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se náhodnému spuštění nářadí. Před připojením nářadí k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nářadí s prstem na vypínači a připojování nářadí k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před spuštěním nářadí odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nářadí může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nářadí pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 4.4 Používání elektrického nářadí a péče o ně Při práci s elektrickým nářadím nepoužívejte sílu. Používejte pro své cíle správné nářadí. Správně zvolené elektrické nářadí vykoná svůj úkol lépe a bezpečněji, rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrické nářadí, jestliže ho nelze vypínačem zapnout i vypnout. Každé elektrické nářadí, které nelze ovládat vypínačem, je životu nebezpečné a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladněním elektrického nářadí odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nářadí. Nepoužívané elektrické nářadí ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nářadím ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nářadí je v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrického nářadí. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nářadí funguje. Při poškození dejte elektrické nářadí před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nářadí. Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snižuje riziko úrazu. Používejte elektrické nářadí, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nářadí, přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nářadí k činnosti jiné než předepsané může způsobit váš úraz nebo smrt. 4.5 Servis Dávejte své elektrické nářadí servisovat kvalifikovaným servisním střediskem s použitím výhradně originálních náhradních dílů. Tak si zajistíte, že nářadí bude i nadále bezpečné. 4.6 Zvláštní bezpečnostní pokyny pro příklepové vrtačky a kombinovaná kladiva Používejte chrániče sluchu. Vystavování se nadměrnému hluku může vést ke ztrátě sluchu. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 4

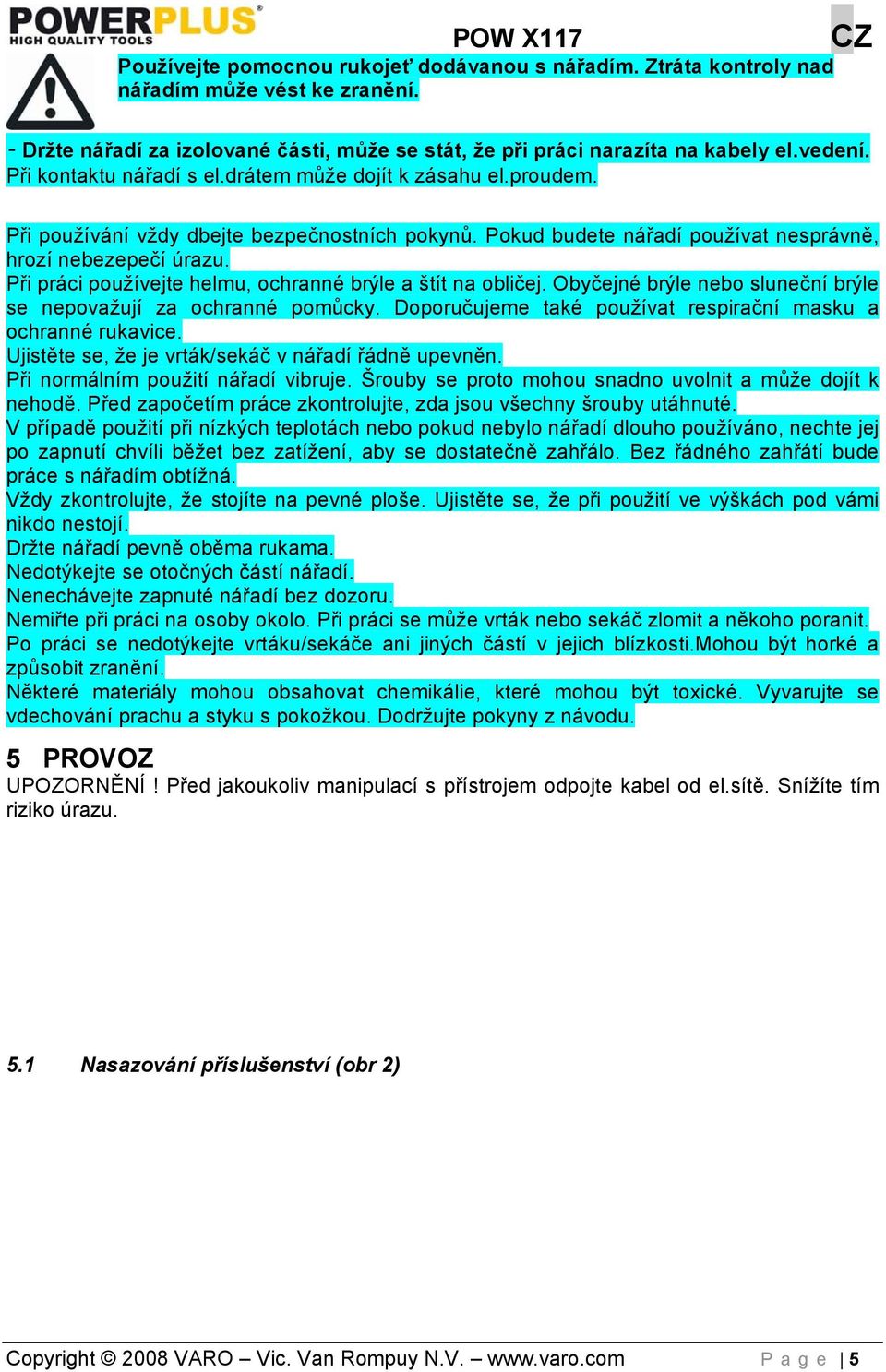

5 Používejte pomocnou rukojeť dodávanou s nářadím. Ztráta kontroly nad nářadím může vést ke zranění. - Držte nářadí za izolované části, může se stát, že při práci narazíta na kabely el.vedení. Při kontaktu nářadí s el.drátem může dojít k zásahu el.proudem. Při používání vždy dbejte bezpečnostních pokynů. Pokud budete nářadí používat nesprávně, hrozí nebezepečí úrazu. Při práci používejte helmu, ochranné brýle a štít na obličej. Obyčejné brýle nebo sluneční brýle se nepovažují za ochranné pomůcky. Doporučujeme také používat respirační masku a ochranné rukavice. Ujistěte se, že je vrták/sekáč v nářadí řádně upevněn. Při normálním použití nářadí vibruje. Šrouby se proto mohou snadno uvolnit a může dojít k nehodě. Před započetím práce zkontrolujte, zda jsou všechny šrouby utáhnuté. V případě použití při nízkých teplotách nebo pokud nebylo nářadí dlouho používáno, nechte jej po zapnutí chvíli běžet bez zatížení, aby se dostatečně zahřálo. Bez řádného zahřátí bude práce s nářadím obtížná. Vždy zkontrolujte, že stojíte na pevné ploše. Ujistěte se, že při použití ve výškách pod vámi nikdo nestojí. Držte nářadí pevně oběma rukama. Nedotýkejte se otočných částí nářadí. Nenechávejte zapnuté nářadí bez dozoru. Nemiřte při práci na osoby okolo. Při práci se může vrták nebo sekáč zlomit a někoho poranit. Po práci se nedotýkejte vrtáku/sekáče ani jiných částí v jejich blízkosti.mohou být horké a způsobit zranění. Některé materiály mohou obsahovat chemikálie, které mohou být toxické. Vyvarujte se vdechování prachu a styku s pokožkou. Dodržujte pokyny z návodu. 5 PROVOZ UPOZORNĚNÍ! Před jakoukoliv manipulací s přístrojem odpojte kabel od el.sítě. Snížíte tím riziko úrazu. 5.1 Nasazování příslušenství (obr 2) Copyright 2008 VARO Vic. Van Rompuy N.V. Page 5

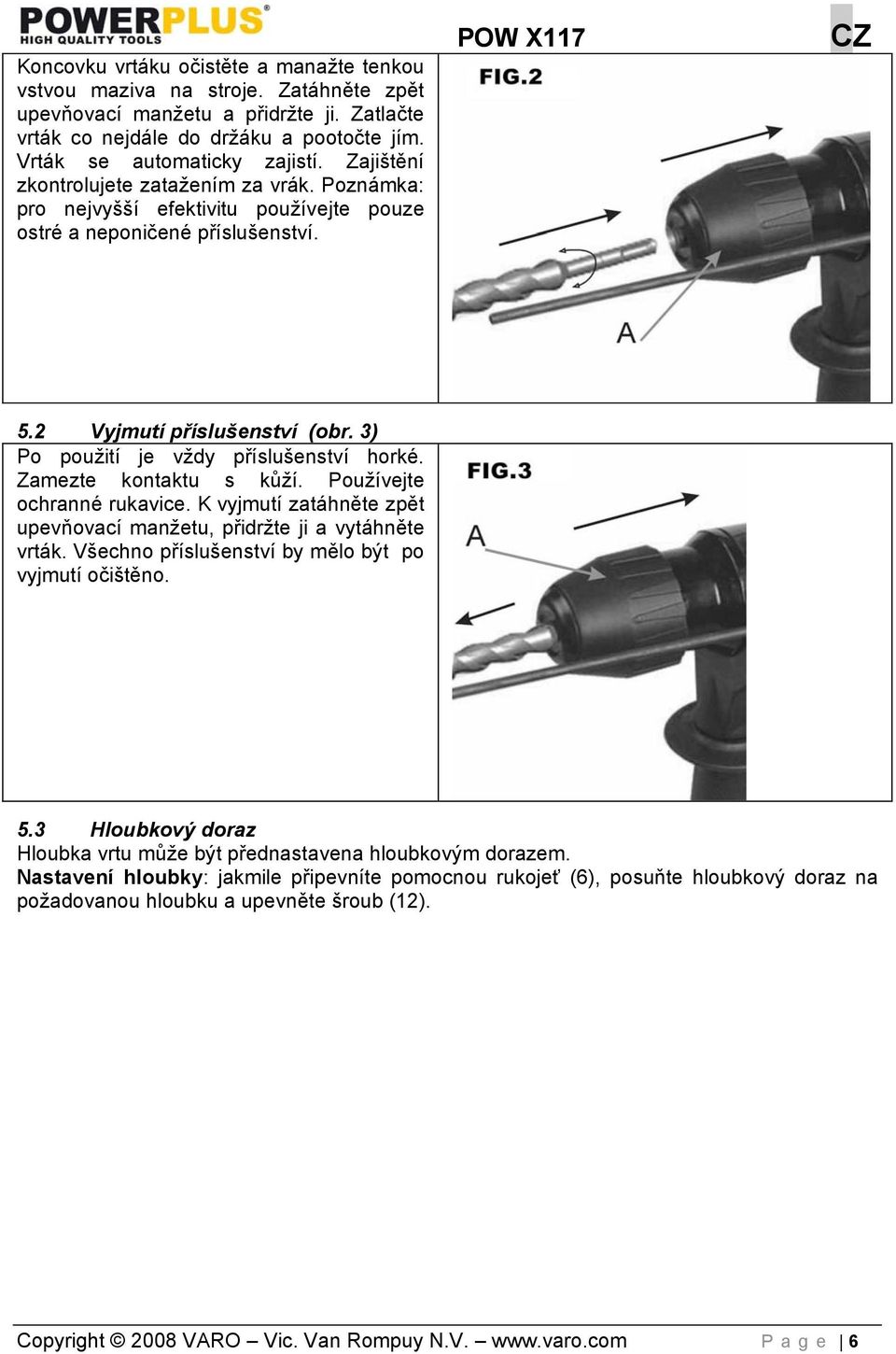

6 Koncovku vrtáku očistěte a manažte tenkou vstvou maziva na stroje. Zatáhněte zpět upevňovací manžetu a přidržte ji. Zatlačte vrták co nejdále do držáku a pootočte jím. Vrták se automaticky zajistí. Zajištění zkontrolujete zatažením za vrák. Poznámka: pro nejvyšší efektivitu používejte pouze ostré a neponičené příslušenství. POW X117 CZ 5.2 Vyjmutí příslušenství (obr. 3) Po použití je vždy příslušenství horké. Zamezte kontaktu s kůží. Používejte ochranné rukavice. K vyjmutí zatáhněte zpět upevňovací manžetu, přidržte ji a vytáhněte vrták. Všechno příslušenství by mělo být po vyjmutí očištěno. 5.3 Hloubkový doraz Hloubka vrtu může být přednastavena hloubkovým dorazem. Nastavení hloubky: jakmile připevníte pomocnou rukojeť (6), posuňte hloubkový doraz na požadovanou hloubku a upevněte šroub (12). Copyright 2008 VARO Vic. Van Rompuy N.V. Page 6

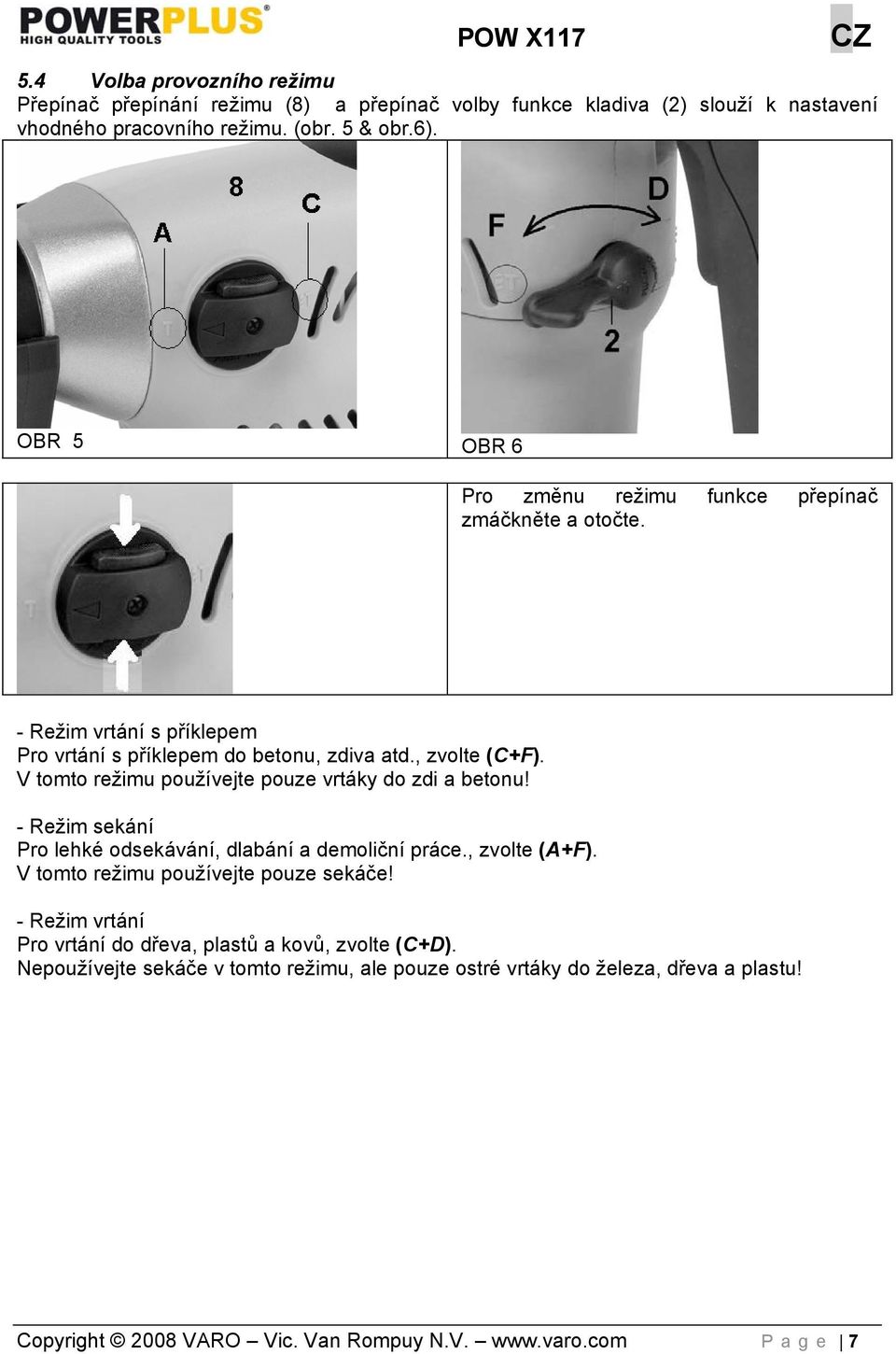

7 5.4 Volba provozního režimu Přepínač přepínání režimu (8) a přepínač volby funkce kladiva (2) slouží k nastavení vhodného pracovního režimu. (obr. 5 & obr.6). OBR 5 OBR 6 Pro změnu režimu funkce přepínač zmáčkněte a otočte. - Režim vrtání s příklepem Pro vrtání s příklepem do betonu, zdiva atd., zvolte (C+F). V tomto režimu používejte pouze vrtáky do zdi a betonu! - Režim sekání Pro lehké odsekávání, dlabání a demoliční práce., zvolte (A+F). V tomto režimu používejte pouze sekáče! - Režim vrtání Pro vrtání do dřeva, plastů a kovů, zvolte (C+D). Nepoužívejte sekáče v tomto režimu, ale pouze ostré vrtáky do železa, dřeva a plastu! Copyright 2008 VARO Vic. Van Rompuy N.V. Page 7

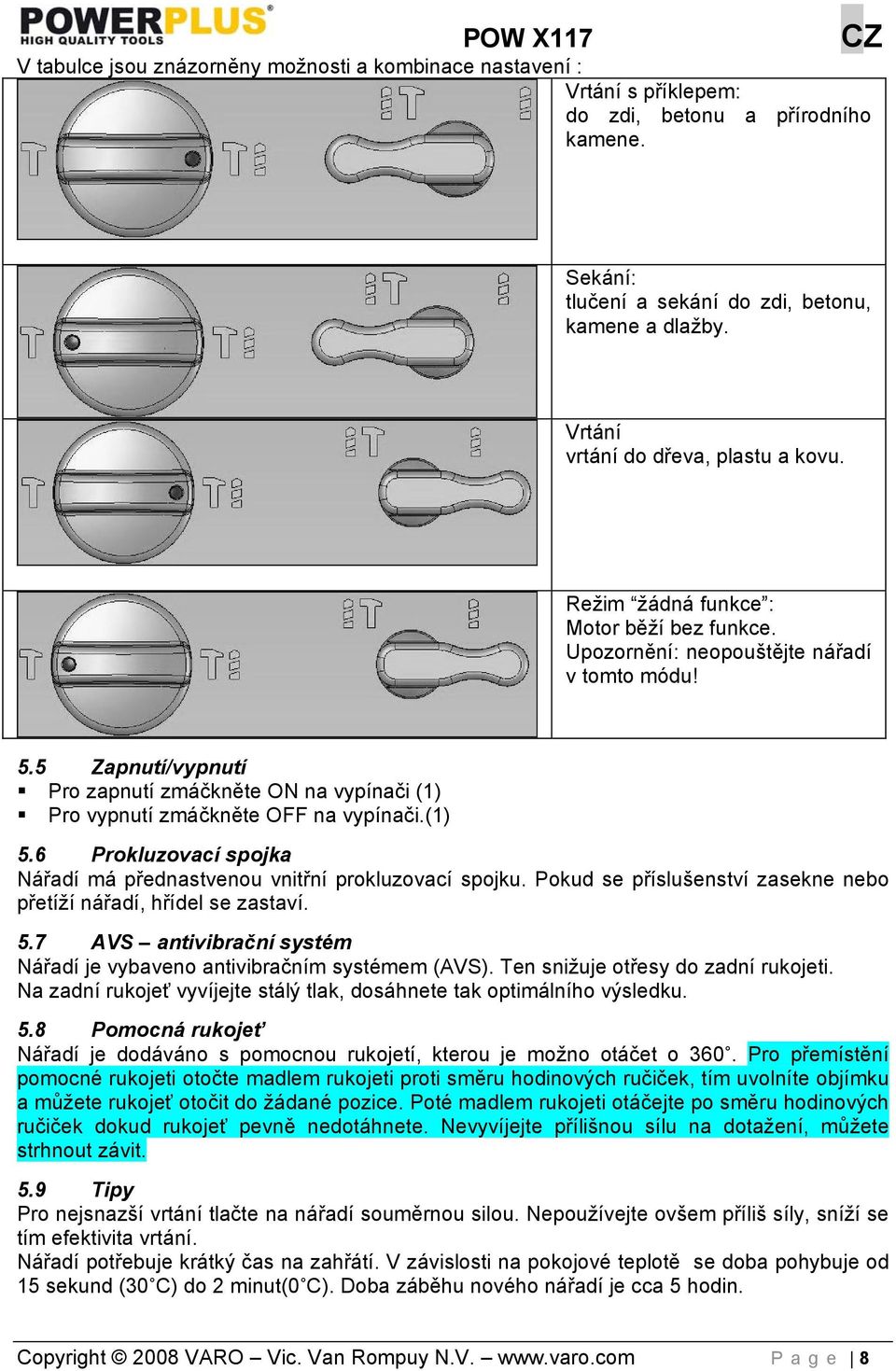

8 V tabulce jsou znázorněny možnosti a kombinace nastavení : Vrtání s příklepem: do zdi, betonu a přírodního kamene. Sekání: tlučení a sekání do zdi, betonu, kamene a dlažby. Vrtání vrtání do dřeva, plastu a kovu. Režim žádná funkce : Motor běží bez funkce. Upozornění: neopouštějte nářadí v tomto módu! 5.5 Zapnutí/vypnutí Pro zapnutí zmáčkněte ON na vypínači (1) Pro vypnutí zmáčkněte OFF na vypínači.(1) 5.6 Prokluzovací spojka Nářadí má přednastvenou vnitřní prokluzovací spojku. Pokud se příslušenství zasekne nebo přetíží nářadí, hřídel se zastaví. 5.7 AVS antivibrační systém Nářadí je vybaveno antivibračním systémem (AVS). Ten snižuje otřesy do zadní rukojeti. Na zadní rukojeť vyvíjejte stálý tlak, dosáhnete tak optimálního výsledku. 5.8 Pomocná rukojeť Nářadí je dodáváno s pomocnou rukojetí, kterou je možno otáčet o 360. Pro přemístění pomocné rukojeti otočte madlem rukojeti proti směru hodinových ručiček, tím uvolníte objímku a můžete rukojeť otočit do žádané pozice. Poté madlem rukojeti otáčejte po směru hodinových ručiček dokud rukojeť pevně nedotáhnete. Nevyvíjejte přílišnou sílu na dotažení, můžete strhnout závit. 5.9 Tipy Pro nejsnazší vrtání tlačte na nářadí souměrnou silou. Nepoužívejte ovšem příliš síly, sníží se tím efektivita vrtání. Nářadí potřebuje krátký čas na zahřátí. V závislosti na pokojové teplotě se doba pohybuje od 15 sekund (30 C) do 2 minut(0 C). Doba záběhu nového nářadí je cca 5 hodin. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 8

9 Ostré vrtáky a sekáče a čisté otvory ventilace jsou nutné k efektivnímu použití nářadí. Zaveďte a dodržujte plán údržby. Kombinované kladivo POWX 117 je především určeno k vrtání větších děr spolu s diamantovými korunkami. Funkci sekání a bourání je možné využít pouze vyjímečně a to maximálně v poměru času do 15% z celkového pracovního času užívání kladiva. Při použití funkce kladiva - sekání - na kladivo netlačte, pouze jej přidržujte oběma rukama. Kladivo nejlépe tluče svoji vlastní vahou. V případě použití nadměrného tlaku na kladivo dochází k výraznému nevratnému poškození vnitřních těsnění a komponentů kladiva a tím k celkovému poškození funkce výrobku. Nikdy nenechávejte kladivo puštěno na prázdno, bez pracovní zátěže. Dochází tak k výraznému poškození kladiva. Pro svoji hmotnost kladivo můžete použít na odsekání omítek a obkladů, děr do příčkových cihel apod. Na dlažbu a betony použijte kladiva vyšších hmotností od 8 kg, dle síly podkladu a použití armatury Protiprachový kryt Před vrtáním ve svislé poloze připevněte na vrták prachovou krytku. Zabráníte tím zněčištění upínacího zařízení Příslušenství(obr. B ) SDS+ vrtáky do zdi 9ks SDS+ vrtáků : 5,6x110mm; 8,10,12x150mm; 14,16x200mm; 18x350mm, 20x400mm SDS+ vrtáky do zdi (číslo 2) jsou vhodné pro příklepové vrtání do kamene a betonu. 5 ks poměděných vrtáků Ø5x100, 6x110, 8x120, 10x130, 12x140mm Měděné vrtáky do zdi (číslo 1) jsou odolnější pro těžké vrtání do kamene. Pro vrtání skrz zdi a stropy použijte extra dlouhé vrtáky. VAROVÁNÍ! : Díky extra velké délce vrtáku se může stát, že se vrták zasekne. Vrtáky používejte správným způsobem. Kladivo držte kolmo a pevně za tělo a za pomocnou rukojeť. VAROVÁNÍ! : SDS+ vrtáky do zdi musí být použity vždy v režimu vrtání s příklepem. Nepoužívejte SDS+ vrtáky do zdi v režimu sekání. Došlo by ke zničení vrtáků SDS+ sekáče 1x sekáč s hrotem 250mm, 1 x plochý sekáč : 250mm, 1 x drážkovací sekáč 250mm SDS+ sekáče jsou vhodné pro jemné odsekávání. Sekáč s hrotem (č.3) použijte pro demoliční práce v betonu, dlaždicích, cihlách a pískovci. Plochý a drážkovací sekáč (č.4 a 5) použijte k vytvoření děr nebo dlabu do pískovce, cihel a porézního betonu. VAROVÁNÍ! : Sekáče vždy používejte v režimu sekání. Nikdy nepoužívejte sekáče v režimu vrtání nebo vrtání s příklepem! Mohlo by dojí k poničení sekáčů a zranění. Před použitím sekáčů vždy překontrolujte nastavený režim Jádrové vrtáky 2ks jádrových vrtáků : 65mm & 80mm + core drill Jádrové vrtáky Ø 65mm a Ø80mm (č. 6) jsou vhodné k vrtání velkých děr, např. zásuvky. Vrtání jádrovými vrtáky je vhodné pro vrtání do měkkých materiálů jako je cihla, pískovec a Copyright 2008 VARO Vic. Van Rompuy N.V. Page 9

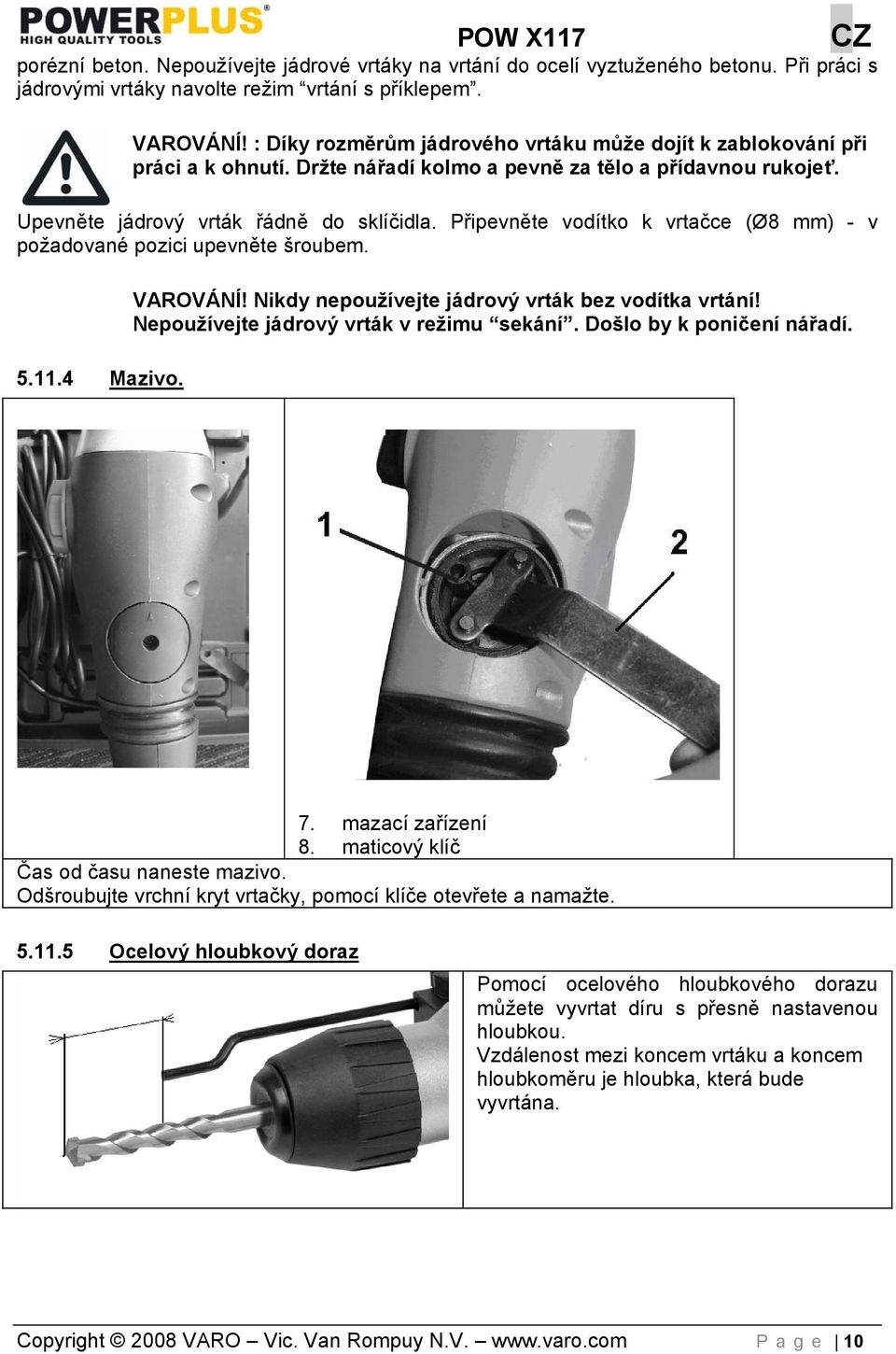

10 porézní beton. Nepoužívejte jádrové vrtáky na vrtání do ocelí vyztuženého betonu. Při práci s jádrovými vrtáky navolte režim vrtání s příklepem. VAROVÁNÍ! : Díky rozměrům jádrového vrtáku může dojít k zablokování při práci a k ohnutí. Držte nářadí kolmo a pevně za tělo a přídavnou rukojeť. Upevněte jádrový vrták řádně do sklíčidla. Připevněte vodítko k vrtačce (Ø8 mm) - v požadované pozici upevněte šroubem Mazivo. VAROVÁNÍ! Nikdy nepoužívejte jádrový vrták bez vodítka vrtání! Nepoužívejte jádrový vrták v režimu sekání. Došlo by k poničení nářadí. 7. mazací zařízení 8. maticový klíč Čas od času naneste mazivo. Odšroubujte vrchní kryt vrtačky, pomocí klíče otevřete a namažte Ocelový hloubkový doraz Pomocí ocelového hloubkového dorazu můžete vyvrtat díru s přesně nastavenou hloubkou. Vzdálenost mezi koncem vrtáku a koncem hloubkoměru je hloubka, která bude vyvrtána. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 10

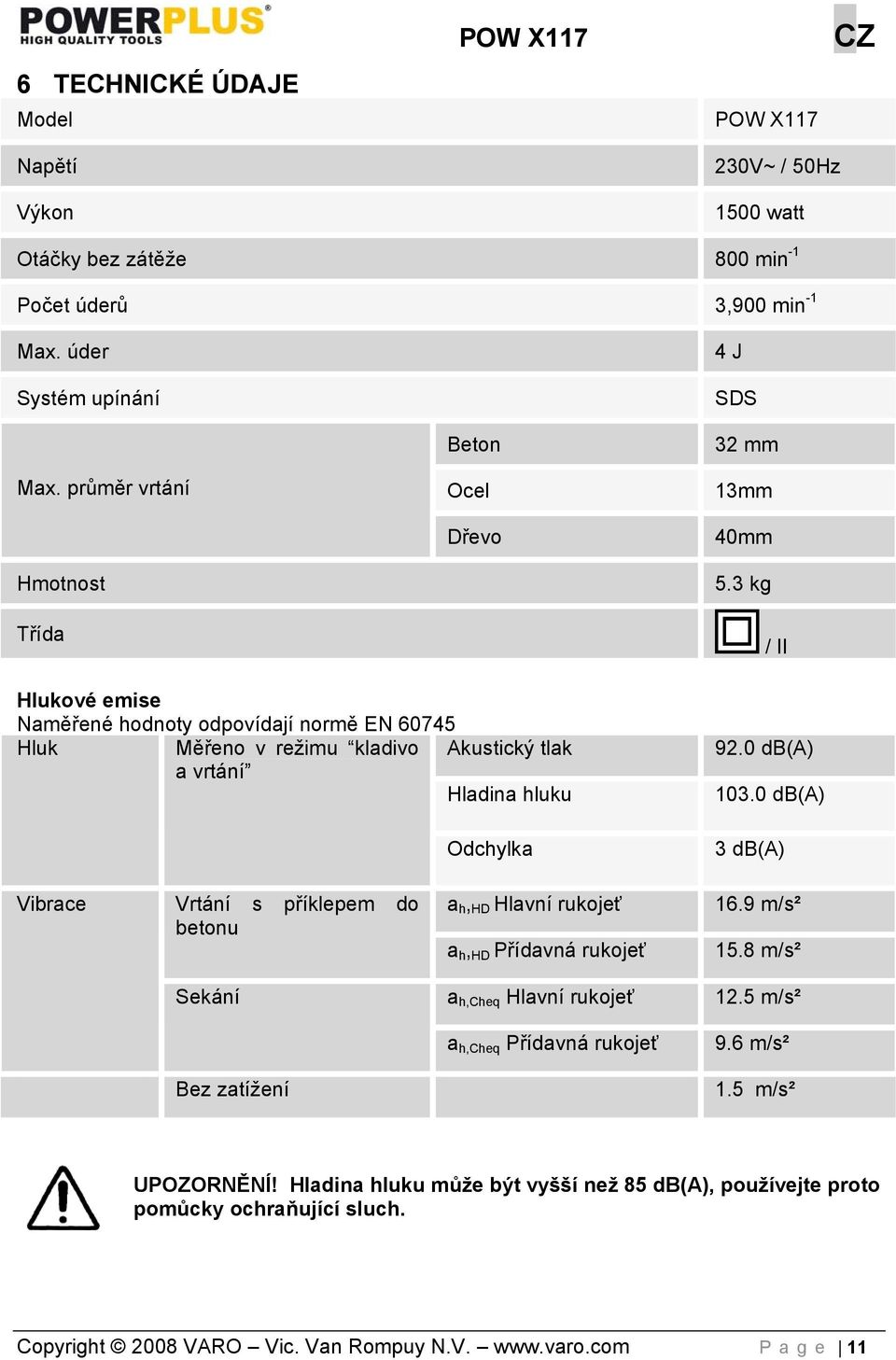

11 6 TECHNICKÉ ÚDAJE Model Napětí Výkon POW X117 CZ POW X V~ / 50Hz 1500 watt Otáčky bez zátěže 800 min -1 Počet úderů 3,900 min -1 Max. úder Systém upínání 4 J SDS Max. průměr vrtání Hmotnost Třída Beton Ocel Dřevo 32 mm 13mm 40mm 5.3 kg / II Hlukové emise Naměřené hodnoty odpovídají normě EN Hluk Měřeno v režimu kladivo Akustický tlak a vrtání Hladina hluku Odchylka 92.0 db(a) db(a) 3 db(a) Vibrace Vrtání s příklepem do betonu a h, HD Hlavní rukojeť a h, HD Přídavná rukojeť 16.9 m/s² 15.8 m/s² Sekání a h,cheq Hlavní rukojeť 12.5 m/s² a h,cheq Přídavná rukojeť 9.6 m/s² Bez zatížení 1.5 m/s² UPOZORNĚNÍ! Hladina hluku může být vyšší než 85 db(a), používejte proto pomůcky ochraňující sluch. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 11

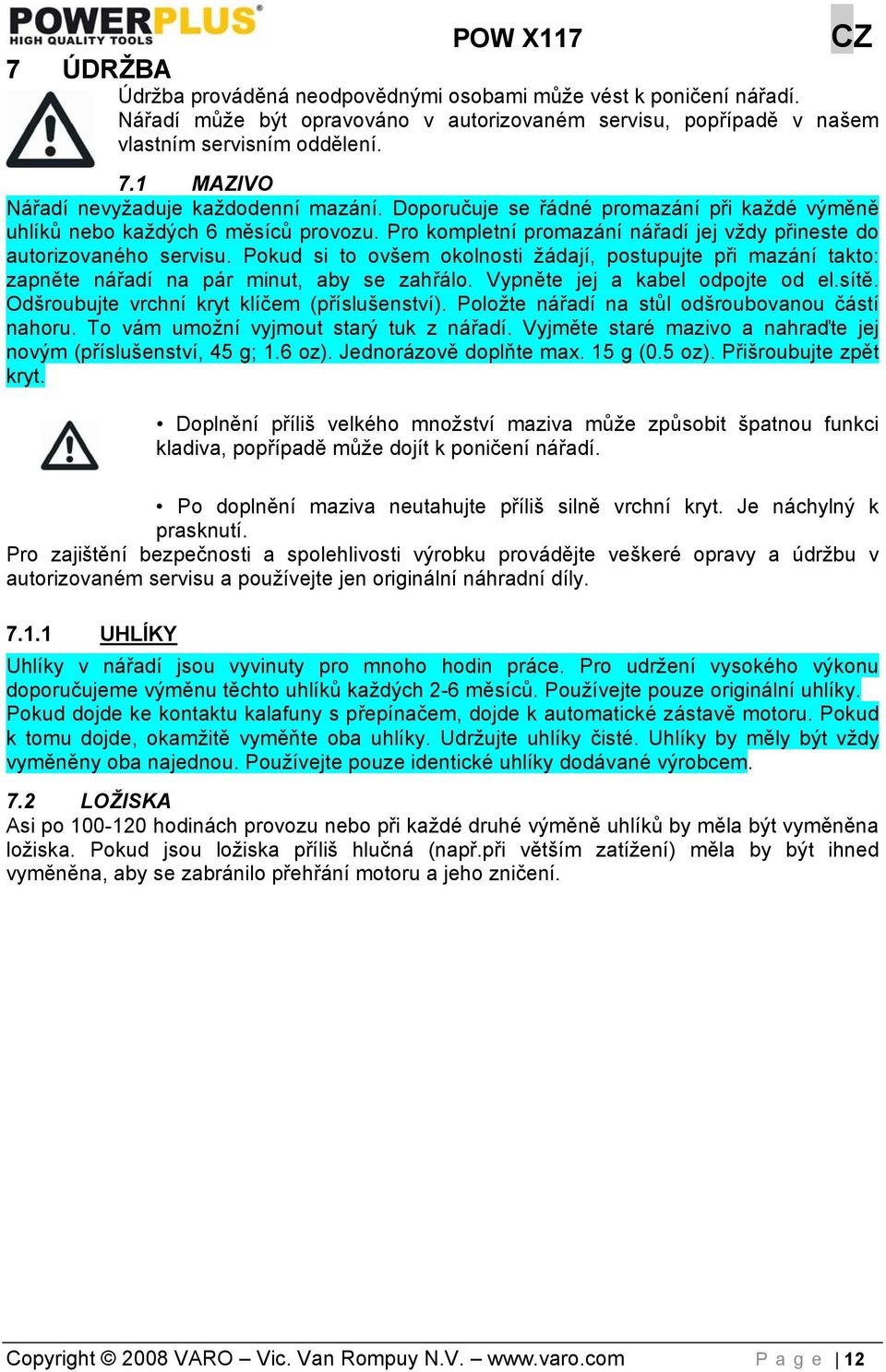

12 7 ÚDRŽBA Údržba prováděná neodpovědnými osobami může vést k poničení nářadí. Nářadí může být opravováno v autorizovaném servisu, popřípadě v našem vlastním servisním oddělení. 7.1 MAZIVO Nářadí nevyžaduje každodenní mazání. Doporučuje se řádné promazání při každé výměně uhlíků nebo každých 6 měsíců provozu. Pro kompletní promazání nářadí jej vždy přineste do autorizovaného servisu. Pokud si to ovšem okolnosti žádají, postupujte při mazání takto: zapněte nářadí na pár minut, aby se zahřálo. Vypněte jej a kabel odpojte od el.sítě. Odšroubujte vrchní kryt klíčem (příslušenství). Položte nářadí na stůl odšroubovanou částí nahoru. To vám umožní vyjmout starý tuk z nářadí. Vyjměte staré mazivo a nahraďte jej novým (příslušenství, 45 g; 1.6 oz). Jednorázově doplňte max. 15 g (0.5 oz). Přišroubujte zpět kryt. Doplnění příliš velkého množství maziva může způsobit špatnou funkci kladiva, popřípadě může dojít k poničení nářadí. Po doplnění maziva neutahujte příliš silně vrchní kryt. Je náchylný k prasknutí. Pro zajištění bezpečnosti a spolehlivosti výrobku provádějte veškeré opravy a údržbu v autorizovaném servisu a používejte jen originální náhradní díly UHLÍKY Uhlíky v nářadí jsou vyvinuty pro mnoho hodin práce. Pro udržení vysokého výkonu doporučujeme výměnu těchto uhlíků každých 2-6 měsíců. Používejte pouze originální uhlíky. Pokud dojde ke kontaktu kalafuny s přepínačem, dojde k automatické zástavě motoru. Pokud k tomu dojde, okamžitě vyměňte oba uhlíky. Udržujte uhlíky čisté. Uhlíky by měly být vždy vyměněny oba najednou. Používejte pouze identické uhlíky dodávané výrobcem. 7.2 LOŽISKA Asi po hodinách provozu nebo při každé druhé výměně uhlíků by měla být vyměněna ložiska. Pokud jsou ložiska příliš hlučná (např.při větším zatížení) měla by být ihned vyměněna, aby se zabránilo přehřání motoru a jeho zničení. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 12

13 8 ČIŠTĚNÍ Před jakoukolliv manipulací s nářadím, včetně čištění odpojte kabel od el.sítě. Efektivnější čištění je stlačeným suchým vzduchem. Při čištění stlačeným vzduchem vždy noste ochranné brýle! Pro bezpečné a správné použití udržujte čisté otvory ventilace a zároveň přepínače režimů. V žádném případě nečistěte otvory ventilace ostrými předměty. Nepoužívejte k čištění rozpouštědla, mohou poničit plastové části nářadí. Dále nepoužívejte k čištění benzín, chlorid uhličitý, rozpouštědla obsahující chlór, domácí saponáty obsahující čpavek. Mohou poškodit výrobek. 9 SKLADOVÁNÍ Po použití nechte nářadí vychladnout a pak jej očistěte dle předchozích pokynů. Vyjměte vrták/sekáč a uložte jej do kufru s příslušenstvím. Nářadí uchovávejte na suchém místě. Chraňte před mrazem. Uchovávejte mimo dosah dětí. 10 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, uhlíky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu, nebo na závady vzniklé nedodržením tohoto návodu k použití a v rozporu s účelem použití výrobku. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, uhlíků,...). Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 11 ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem. Copyright 2008 VARO Vic. Van Rompuy N.V. Page 13

14 12 PROHLÁŠENÍ O SHODĚ POW X117 CZ 08 VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : KOMBINOVANÉ PNEUMATICKÉ KLADIVO 1500W Značka : POWERplus Číslo položky : POW X117 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 98/37/ES směrnice o strojním zařízení 2000/14/ES směrnice o hluku ve vnějším prostoru LwA = 103dB(A) Evropské harmonizované normy a jejich změny a doplňk: EN : 2006 EN : 2003 EN : 2006 EN : 1997 EN : 2006 EN : 2000 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci Datum : 18/06/2008 Copyright 2008 VARO Vic. Van Rompuy N.V. Page 14
