PROJEKTOVÁ DOKUMENTACE ELEKTRO. Regulace přívodních a odtahových ventilátorů. FN Brno

Transkript

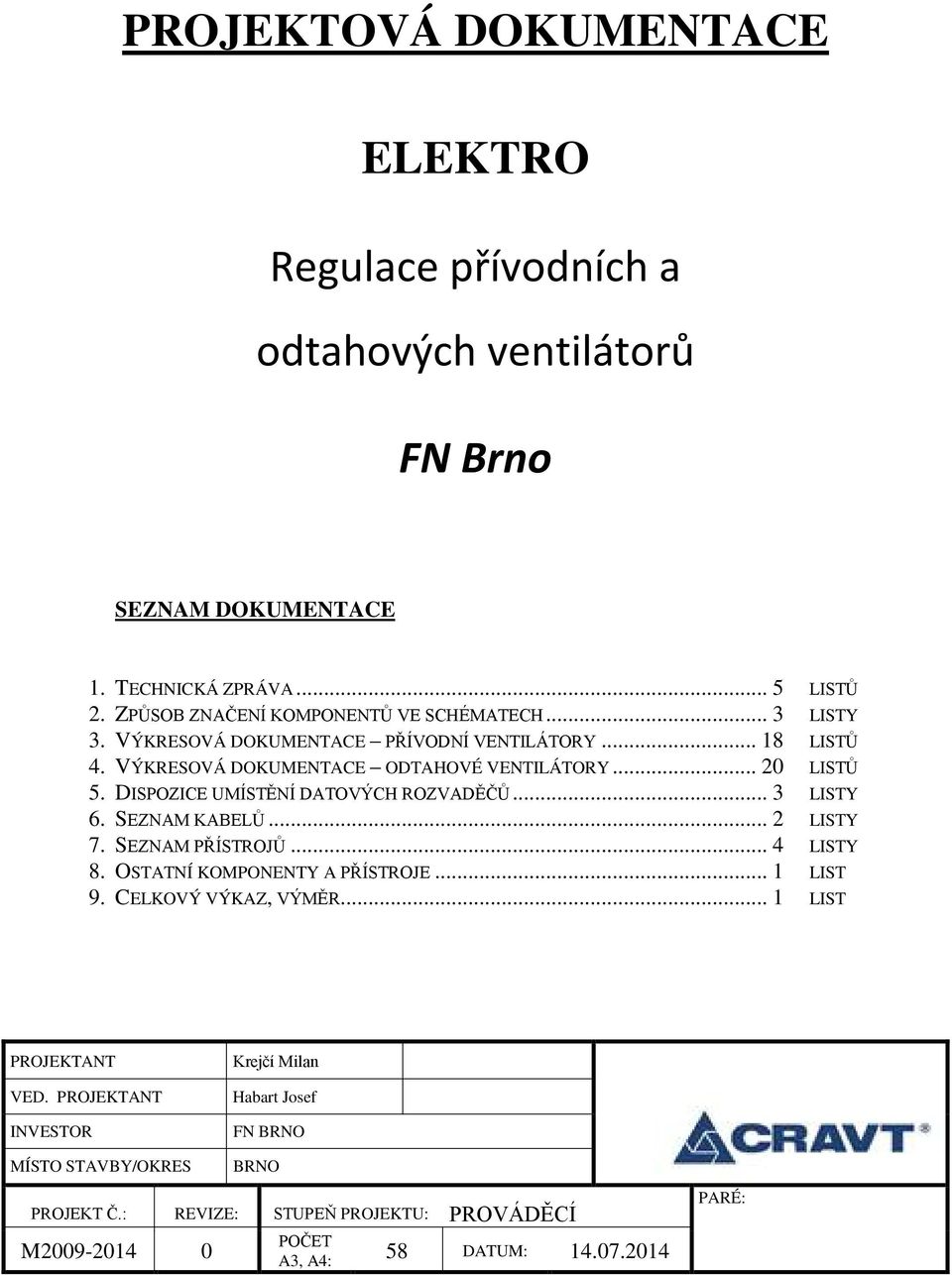

1 PROJEKTOVÁ DOKUMENTACE ELEKTRO Regulace přívodních a odtahových ventilátorů FN Brno SEZNAM DOKUMENTACE. TECHNICKÁ ZPRÁVA... LISTŮ. ZPŮSOB ZNAČENÍ KOMPONENTŮ VE SCHÉMATECH... 3 LISTY 3. VÝKRESOVÁ DOKUMENTACE PŘÍVODNÍ VENTILÁTORY... 8 LISTŮ 4. VÝKRESOVÁ DOKUMENTACE ODTAHOVÉ VENTILÁTORY... 0 LISTŮ. DISPOZICE UMÍSTĚNÍ DATOVÝCH ROZVADĚČŮ... 3 LISTY. SEZNAM KABELŮ... LISTY. SEZNAM PŘÍSTROJŮ... 4 LISTY 8. OSTATNÍ KOMPONENTY A PŘÍSTROJE... LIST 9. CELKOVÝ VÝKAZ, VÝMĚR... LIST PROJEKTANT VED. PROJEKTANT INVESTOR MÍSTO STAVBY/OKRES Milan Habart Josef FN BRNO BRNO PROJEKT Č.: REVIZE: STUPEŇ PROJEKTU: PROVÁDĚCÍ M POČET A3, A4: 8 DATUM: PARÉ:

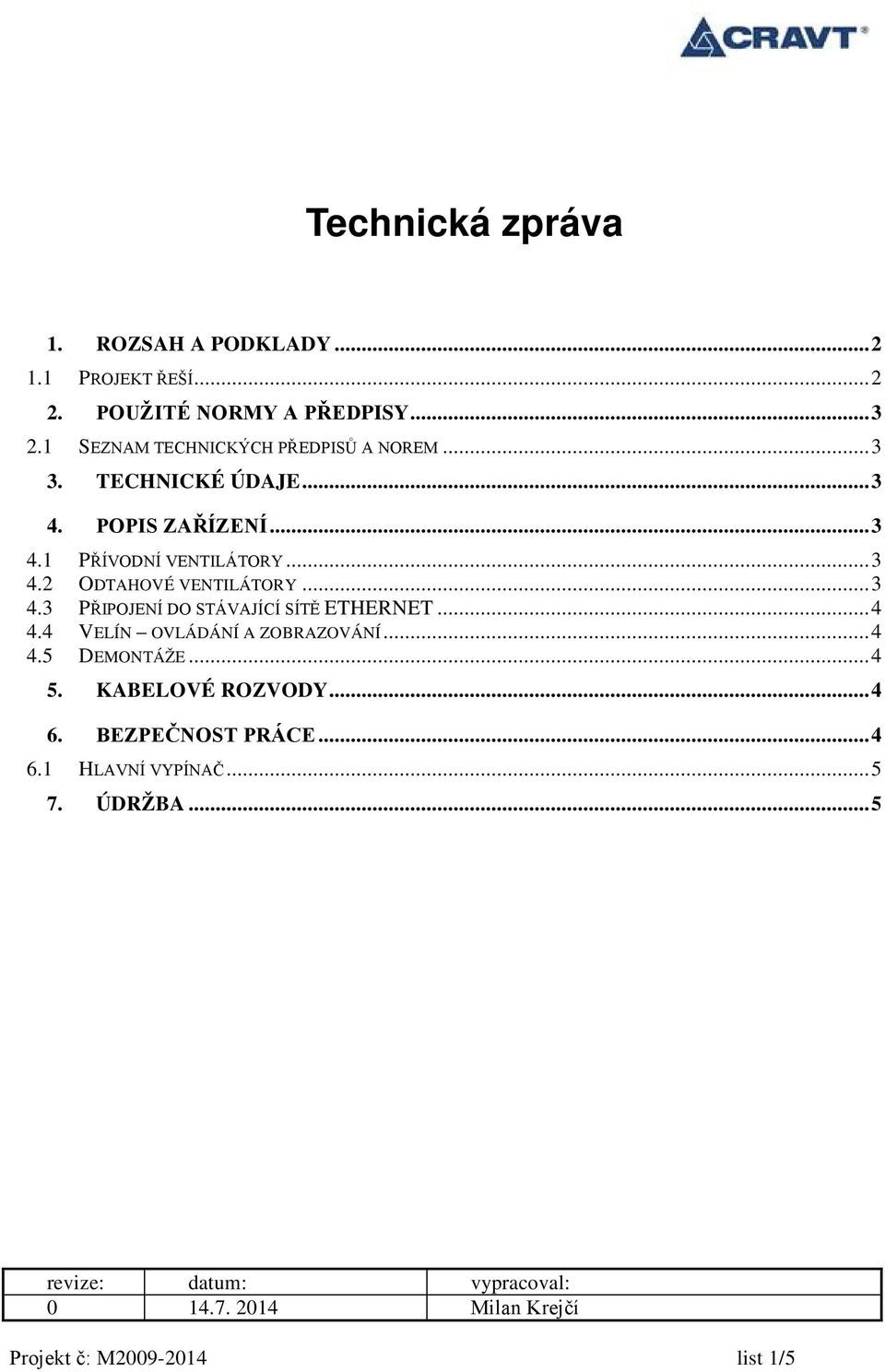

2 Technická zpráva. ROZSAH A PODKLADY.... PROJEKT ŘEŠÍ.... POUŽITÉ NORMY A PŘEDPISY SEZNAM TECHNICKÝCH PŘEDPISŮ A NOREM TECHNICKÉ ÚDAJE POPIS ZAŘÍZENÍ PŘÍVODNÍ VENTILÁTORY ODTAHOVÉ VENTILÁTORY PŘIPOJENÍ DO STÁVAJÍCÍ SÍTĚ ETHERNET VELÍN OVLÁDÁNÍ A ZOBRAZOVÁNÍ DEMONTÁŽE KABELOVÉ ROZVODY BEZPEČNOST PRÁCE HLAVNÍ VYPÍNAČ.... ÚDRŽBA... revize: datum: vypracoval: Milan Projekt č: M list /

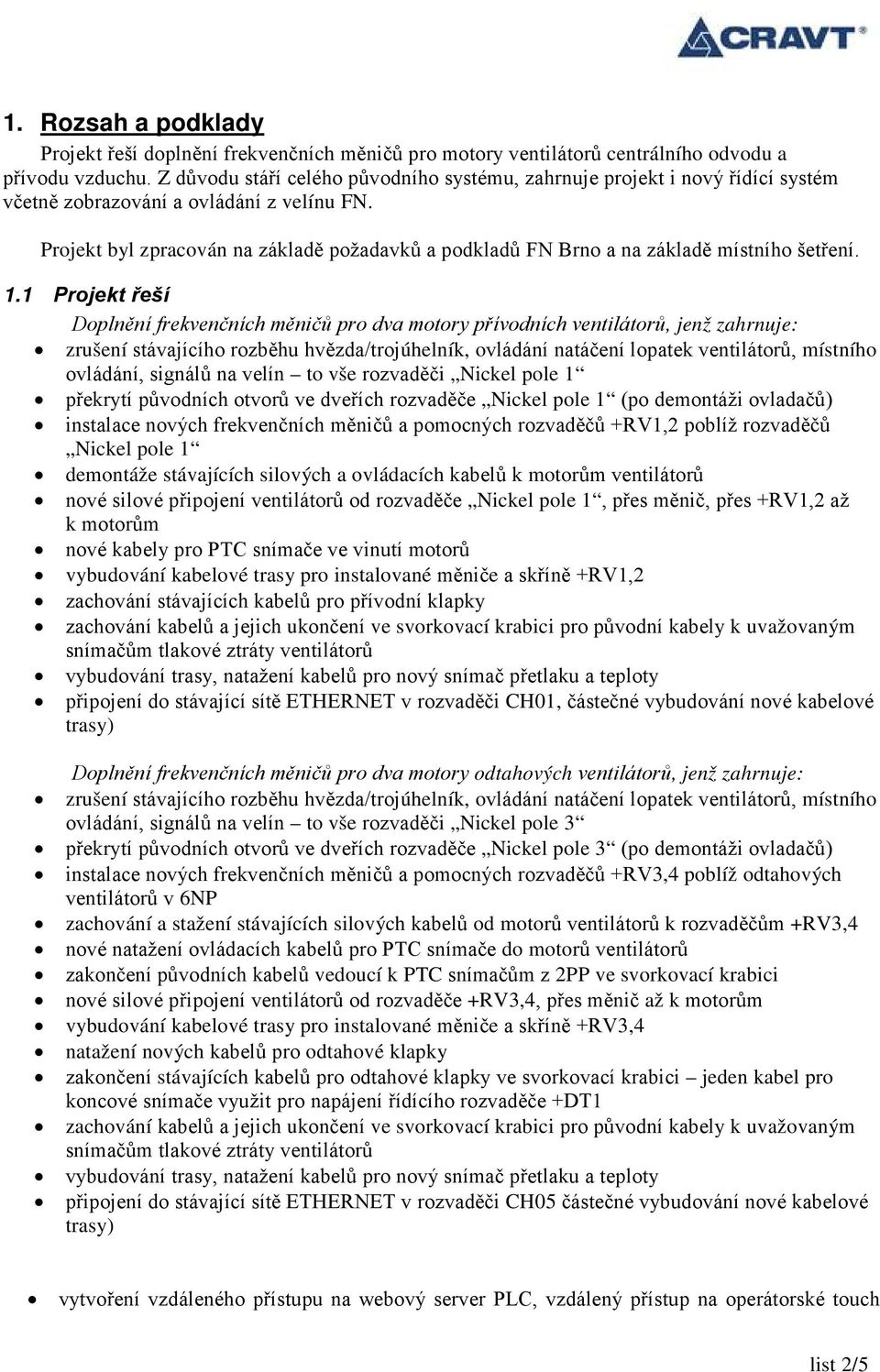

3 . Rozsah a podklady Projekt řeší doplnění frekvenčních měničů pro motory ventilátorů centrálního odvodu a přívodu vzduchu. Z důvodu stáří celého původního systému, zahrnuje projekt i nový řídící systém včetně zobrazování a ovládání z velínu FN. Projekt byl zpracován na základě požadavků a podkladů FN Brno a na základě místního šetření.. Projekt řeší Doplnění frekvenčních měničů pro dva motory přívodních ventilátorů, jenž zahrnuje: zrušení stávajícího rozběhu hvězda/trojúhelník, ovládání natáčení lopatek ventilátorů, místního ovládání, signálů na velín to vše rozvaděči Nickel pole překrytí původních otvorů ve dveřích rozvaděče Nickel pole (po demontáži ovladačů) instalace nových frekvenčních měničů a pomocných rozvaděčů +RV, poblíž rozvaděčů Nickel pole demontáže stávajících silových a ovládacích kabelů k motorům ventilátorů nové silové připojení ventilátorů od rozvaděče Nickel pole, přes měnič, přes +RV, až k motorům nové kabely pro PTC snímače ve vinutí motorů vybudování kabelové trasy pro instalované měniče a skříně +RV, zachování stávajících kabelů pro přívodní klapky zachování kabelů a jejich ukončení ve svorkovací krabici pro původní kabely k uvažovaným snímačům tlakové ztráty ventilátorů vybudování trasy, natažení kabelů pro nový snímač přetlaku a teploty připojení do stávající sítě ETHERNET v rozvaděči CH0, částečné vybudování nové kabelové trasy) Doplnění frekvenčních měničů pro dva motory odtahových ventilátorů, jenž zahrnuje: zrušení stávajícího rozběhu hvězda/trojúhelník, ovládání natáčení lopatek ventilátorů, místního ovládání, signálů na velín to vše rozvaděči Nickel pole 3 překrytí původních otvorů ve dveřích rozvaděče Nickel pole 3 (po demontáži ovladačů) instalace nových frekvenčních měničů a pomocných rozvaděčů +RV3,4 poblíž odtahových ventilátorů v NP zachování a stažení stávajících silových kabelů od motorů ventilátorů k rozvaděčům +RV3,4 nové natažení ovládacích kabelů pro PTC snímače do motorů ventilátorů zakončení původních kabelů vedoucí k PTC snímačům z PP ve svorkovací krabici nové silové připojení ventilátorů od rozvaděče +RV3,4, přes měnič až k motorům vybudování kabelové trasy pro instalované měniče a skříně +RV3,4 natažení nových kabelů pro odtahové klapky zakončení stávajících kabelů pro odtahové klapky ve svorkovací krabici jeden kabel pro koncové snímače využit pro napájení řídícího rozvaděče +DT zachování kabelů a jejich ukončení ve svorkovací krabici pro původní kabely k uvažovaným snímačům tlakové ztráty ventilátorů vybudování trasy, natažení kabelů pro nový snímač přetlaku a teploty připojení do stávající sítě ETHERNET v rozvaděči CH0 částečné vybudování nové kabelové trasy) vytvoření vzdáleného přístupu na webový server PLC, vzdálený přístup na operátorské touch list /

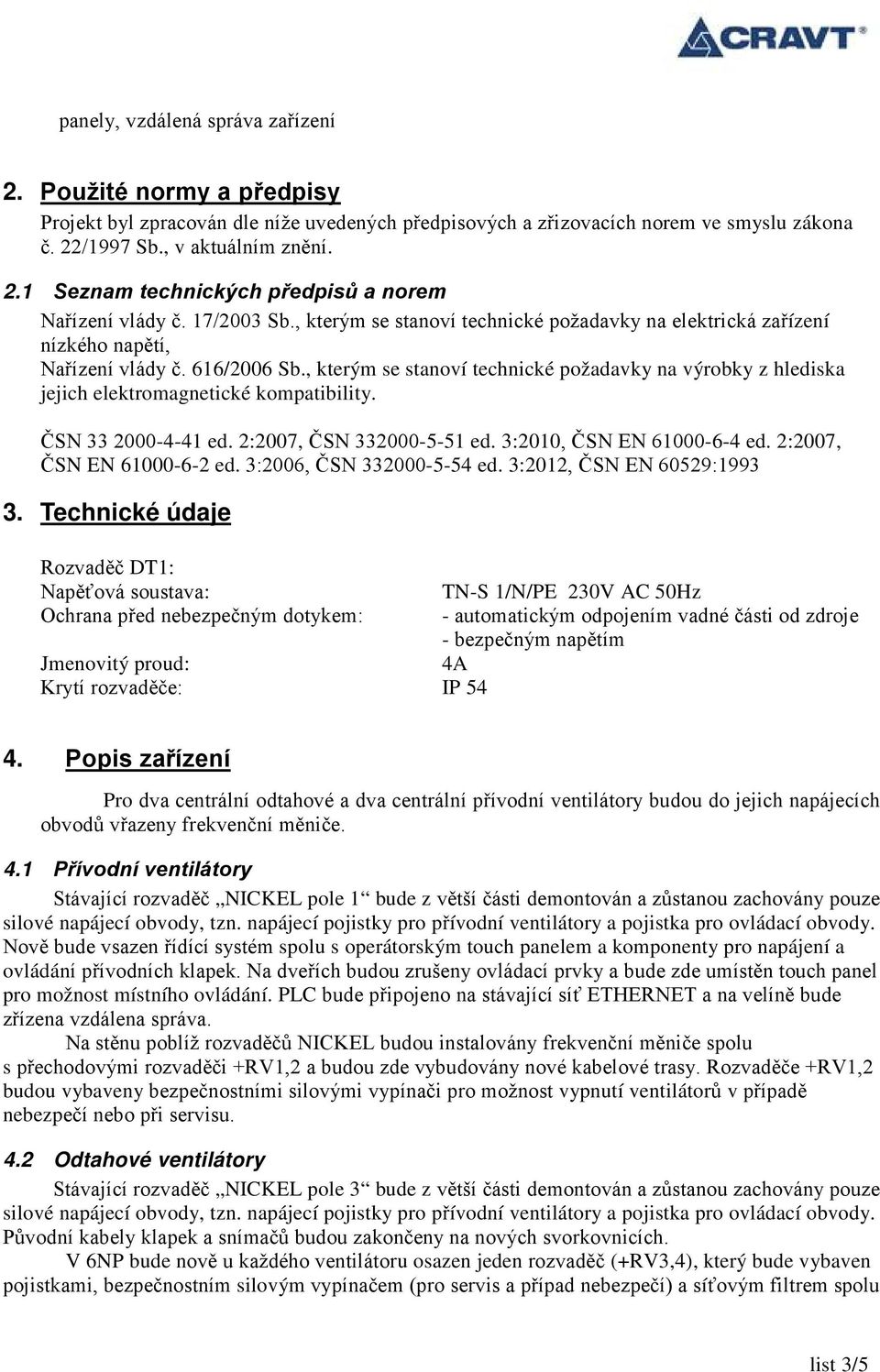

4 panely, vzdálená správa zařízení. Použité normy a předpisy Projekt byl zpracován dle níže uvedených předpisových a zřizovacích norem ve smyslu zákona č. /99 Sb., v aktuálním znění.. Seznam technických předpisů a norem Nařízení vlády č. /003 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí, Nařízení vlády č. /00 Sb., kterým se stanoví technické požadavky na výrobky z hlediska jejich elektromagnetické kompatibility. ČSN ed. :00, ČSN ed. 3:00, ČSN EN 0004 ed. :00, ČSN EN 000 ed. 3:00, ČSN ed. 3:0, ČSN EN 09: Technické údaje Rozvaděč DT: Napěťová soustava: TN-S /N/PE 30V AC 0Hz Ochrana před nebezpečným dotykem: - automatickým odpojením vadné části od zdroje - bezpečným napětím Jmenovitý proud: 4A Krytí rozvaděče: IP 4 4. Popis zařízení Pro dva centrální odtahové a dva centrální přívodní ventilátory budou do jejich napájecích obvodů vřazeny frekvenční měniče. 4. Přívodní ventilátory Stávající rozvaděč NICKEL pole bude z větší části demontován a zůstanou zachovány pouze silové napájecí obvody, tzn. napájecí pojistky pro přívodní ventilátory a pojistka pro ovládací obvody. Nově bude vsazen řídící systém spolu s operátorským touch panelem a komponenty pro napájení a ovládání přívodních klapek. Na dveřích budou zrušeny ovládací prvky a bude zde umístěn touch panel pro možnost místního ovládání. PLC bude připojeno na stávající síť ETHERNET a na velíně bude zřízena vzdálena správa. Na stěnu poblíž rozvaděčů NICKEL budou instalovány frekvenční měniče spolu s přechodovými rozvaděči +RV, a budou zde vybudovány nové kabelové trasy. Rozvaděče +RV, budou vybaveny bezpečnostními silovými vypínači pro možnost vypnutí ventilátorů v případě nebezpečí nebo při servisu. 4. Odtahové ventilátory Stávající rozvaděč NICKEL pole 3 bude z větší části demontován a zůstanou zachovány pouze silové napájecí obvody, tzn. napájecí pojistky pro přívodní ventilátory a pojistka pro ovládací obvody. Původní kabely klapek a snímačů budou zakončeny na nových svorkovnicích. V NP bude nově u každého ventilátoru osazen jeden rozvaděč (+RV3,4), který bude vybaven pojistkami, bezpečnostním silovým vypínačem (pro servis a případ nebezpečí) a síťovým filtrem spolu list 3/

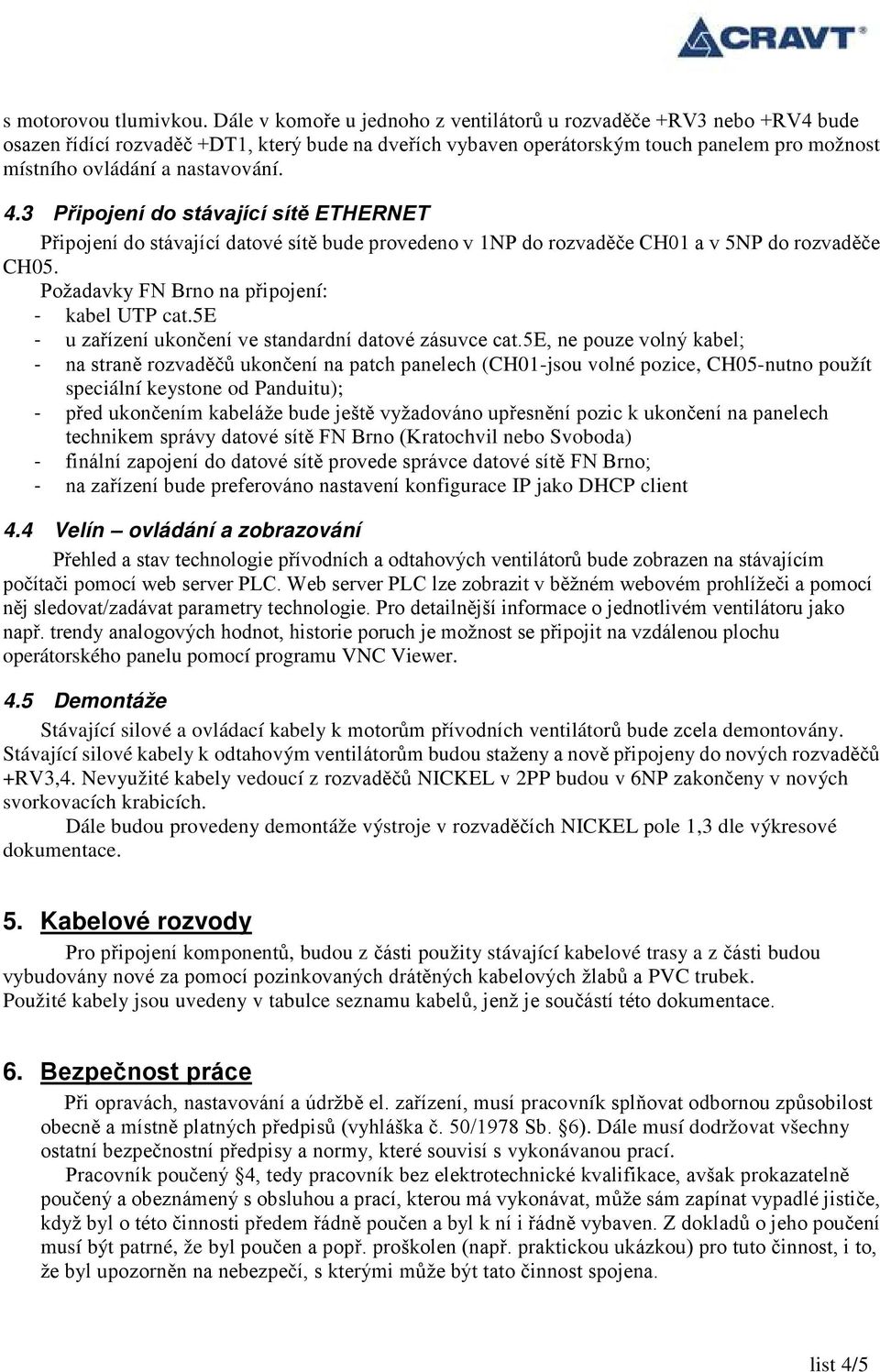

5 s motorovou tlumivkou. Dále v komoře u jednoho z ventilátorů u rozvaděče +RV3 nebo +RV4 bude osazen řídící rozvaděč +DT, který bude na dveřích vybaven operátorským touch panelem pro možnost místního ovládání a nastavování. 4.3 Připojení do stávající sítě ETHERNET Připojení do stávající datové sítě bude provedeno v NP do rozvaděče CH0 a v NP do rozvaděče CH0. Požadavky FN Brno na připojení: - kabel UTP cat.e - u zařízení ukončení ve standardní datové zásuvce cat.e, ne pouze volný kabel; - na straně rozvaděčů ukončení na patch panelech (CH0-jsou volné pozice, CH0-nutno použít speciální keystone od Panduitu); - před ukončením kabeláže bude ještě vyžadováno upřesnění pozic k ukončení na panelech technikem správy datové sítě FN Brno (Kratochvil nebo Svoboda) - finální zapojení do datové sítě provede správce datové sítě FN Brno; - na zařízení bude preferováno nastavení konfigurace IP jako DHCP client 4.4 Velín ovládání a zobrazování Přehled a stav technologie přívodních a odtahových ventilátorů bude zobrazen na stávajícím počítači pomocí web server PLC. Web server PLC lze zobrazit v běžném webovém prohlížeči a pomocí něj sledovat/zadávat parametry technologie. Pro detailnější informace o jednotlivém ventilátoru jako např. trendy analogových hodnot, historie poruch je možnost se připojit na vzdálenou plochu operátorského panelu pomocí programu VNC Viewer. 4. Demontáže Stávající silové a ovládací kabely k motorům přívodních ventilátorů bude zcela demontovány. Stávající silové kabely k odtahovým ventilátorům budou staženy a nově připojeny do nových rozvaděčů +RV3,4. Nevyužité kabely vedoucí z rozvaděčů NICKEL v PP budou v NP zakončeny v nových svorkovacích krabicích. Dále budou provedeny demontáže výstroje v rozvaděčích NICKEL pole,3 dle výkresové dokumentace.. Kabelové rozvody Pro připojení komponentů, budou z části použity stávající kabelové trasy a z části budou vybudovány nové za pomocí pozinkovaných drátěných kabelových žlabů a PVC trubek. Použité kabely jsou uvedeny v tabulce seznamu kabelů, jenž je součástí této dokumentace.. Bezpečnost práce Při opravách, nastavování a údržbě el. zařízení, musí pracovník splňovat odbornou způsobilost obecně a místně platných předpisů (vyhláška č. 0/98 Sb. ). Dále musí dodržovat všechny ostatní bezpečnostní předpisy a normy, které souvisí s vykonávanou prací. Pracovník poučený 4, tedy pracovník bez elektrotechnické kvalifikace, avšak prokazatelně poučený a obeznámený s obsluhou a prací, kterou má vykonávat, může sám zapínat vypadlé jističe, když byl o této činnosti předem řádně poučen a byl k ní i řádně vybaven. Z dokladů o jeho poučení musí být patrné, že byl poučen a popř. proškolen (např. praktickou ukázkou) pro tuto činnost, i to, že byl upozorněn na nebezpečí, s kterými může být tato činnost spojena. list 4/

6 . Hlavní vypínač Při údržbě vypněte zařízení hlavním vypínačem a zajistěte jej zámkem. Tím zamezíte zapnutí nepovolanými osobami. Uzamykatelný hlavní vypínač lze v poloze 0 zajistit visacím zámkem proti neúmyslnému zapnutí nepovolanými osobami. Při vypnutém hlavním vypínači je přerušen přívod elektrického proudu. Výjimku tvoří místa, která jsou označena nápisem Pozor pod napětím i při vypnutém hlavním vypínači.!! Takto označená místa mohou být pod napětím i při vypnutém hlavním vypínači!!. Údržba Elektrické zařízení pravidelně kontrolujte, minimálně však jednou za půl roku. Okamžitě nechte odstranit všechny závady, jako jsou uvolněné spoje, poškozené kabely atd. Provádět obsluhu a údržbu zařízení smí pouze prokazatelně poučené a zaškolené osoby provozovatelem. Obsluha a údržba musí: být seznámena s provozovaným zařízením a jeho funkcí být seznámena se všemi bezpečnostními zařízeními a předpisy, které souvisí s vykonávanou prací Veškeré práce na elektrickém zařízení smí provádět jen osoba s příslušnou elektrotechnickou kvalifikací.(viz. kapitola Bezpečnost práce). Dle ČSN provádět pravidelné revize v daných termínech. Upozornění: V rozvaděči jsou použity elektronické prvky (viz. dokumentace), způsob měření izolačních stavů je třeba přizpůsobit této skutečnosti. Dokumentace od elektrického zařízení včetně revizní zprávy musí být uschována u provozovatele po celou dobu provozování elektrického zařízení. Všechna značení a bezpečnostní tabulky se musí udržovat v čitelném stavu a případně obnovovat. Přestavby a změny na zařízení jsou zakázány! Ohrožují osoby a mohou vést k poškození zařízení. list /

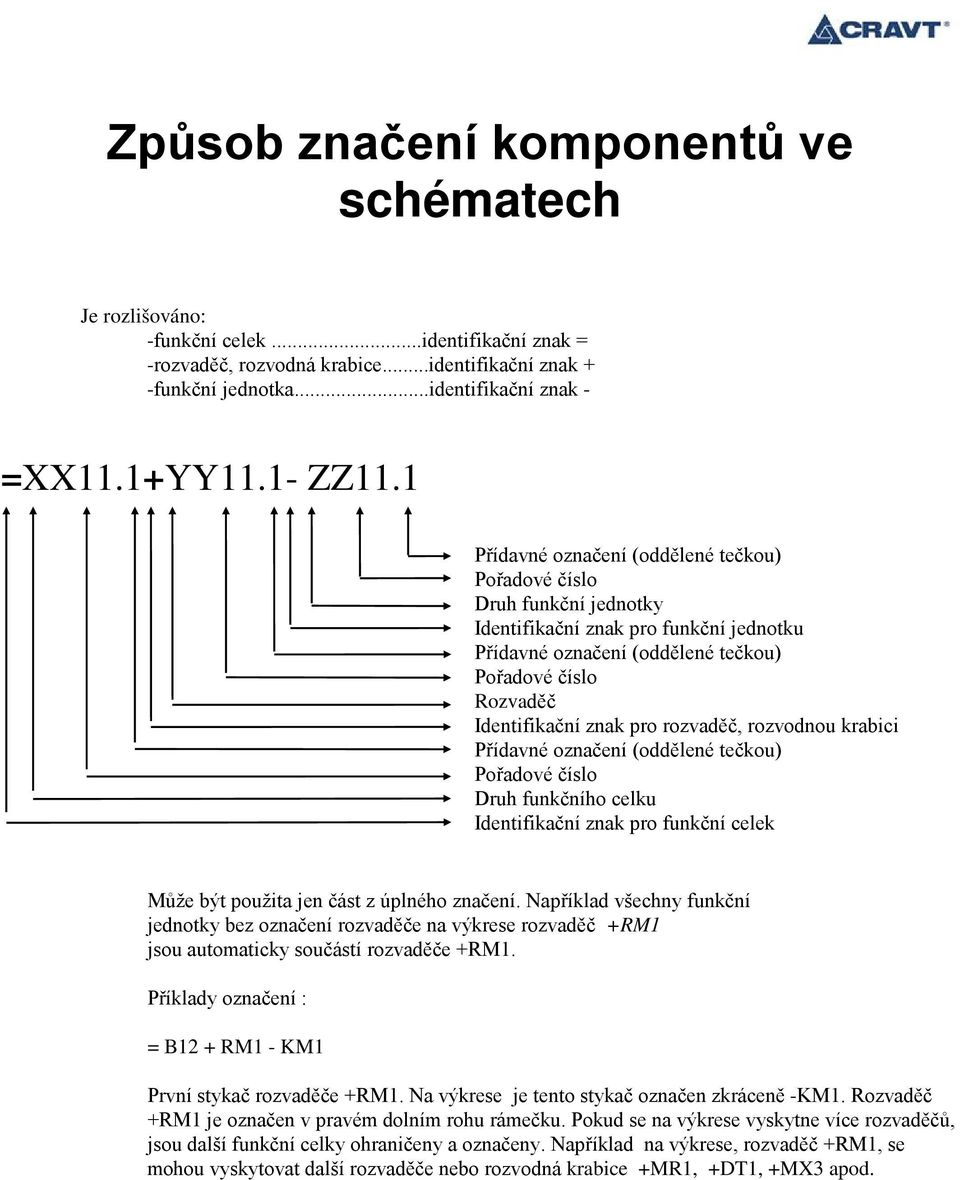

7 Způsob značení komponentů ve schématech Je rozlišováno: -funkční celek...identifikační znak -rozvaděč, rozvodná krabice...identifikační znak + -funkční jednotka...identifikační znak - XX.+YY.- ZZ. Přídavné označení (oddělené tečkou) Pořadové číslo Druh funkční jednotky Identifikační znak pro funkční jednotku Přídavné označení (oddělené tečkou) Pořadové číslo Rozvaděč Identifikační znak pro rozvaděč, rozvodnou krabici Přídavné označení (oddělené tečkou) Pořadové číslo Druh funkčního celku Identifikační znak pro funkční celek Může být použita jen část z úplného značení. Například všechny funkční jednotky bez označení rozvaděče na výkrese rozvaděč +RM jsou automaticky součástí rozvaděče +RM. Příklady označení : B + RM - KM První stykač rozvaděče +RM. Na výkrese je tento stykač označen zkráceně -KM. Rozvaděč +RM je označen v pravém dolním rohu rámečku. Pokud se na výkrese vyskytne více rozvaděčů, jsou další funkční celky ohraničeny a označeny. Například na výkrese, rozvaděč +RM, se mohou vyskytovat další rozvaděče nebo rozvodná krabice +MR, +DT, +MX3 apod.

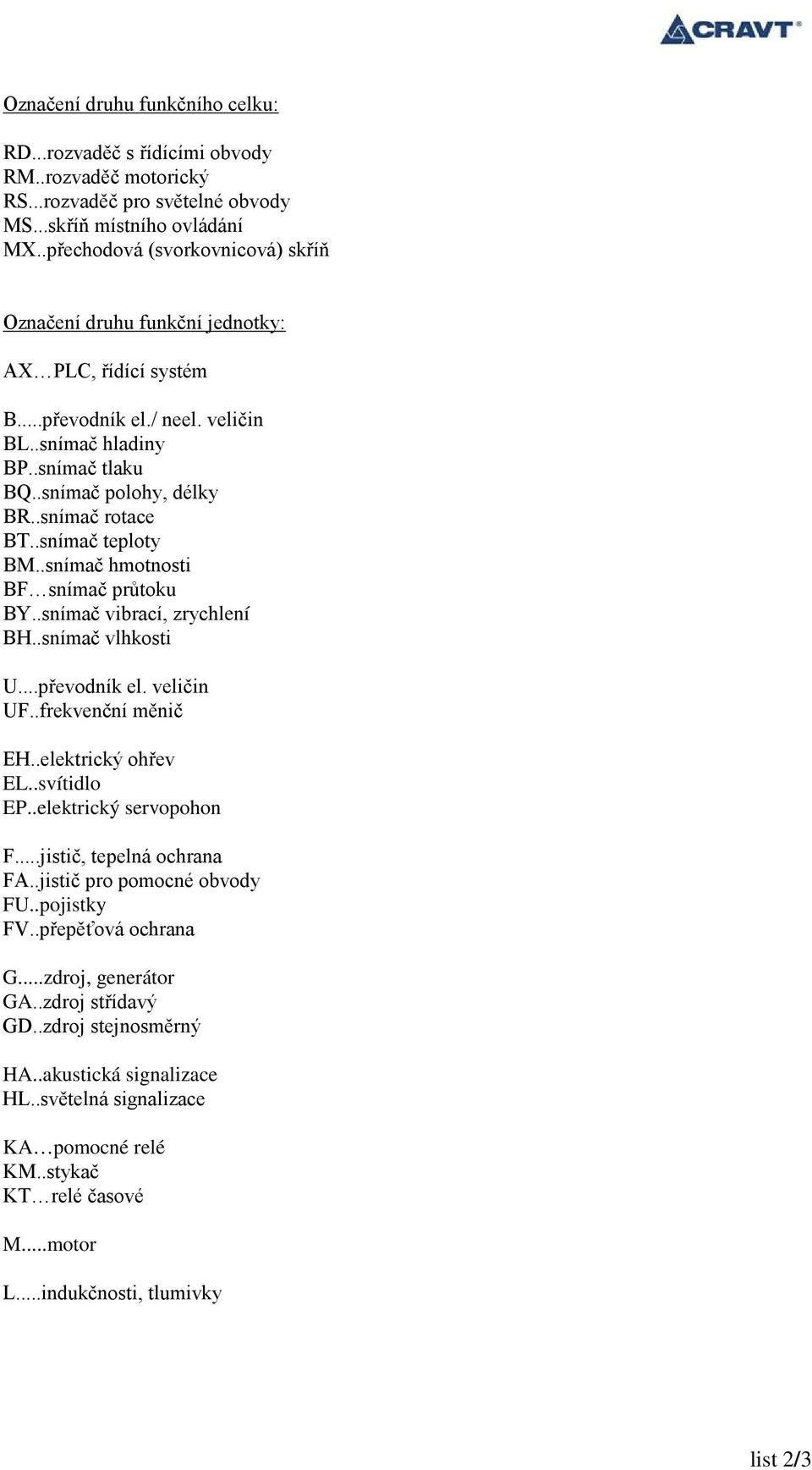

8 Označení druhu funkčního celku: RD...rozvaděč s řídícími obvody RM..rozvaděč motorický RS...rozvaděč pro světelné obvody MS...skříň místního ovládání MX..přechodová (svorkovnicová) skříň Označení druhu funkční jednotky: AX PLC, řídící systém B...převodník el./ neel. veličin BL..snímač hladiny BP..snímač tlaku BQ..snímač polohy, délky BR..snímač rotace BT..snímač teploty BM..snímač hmotnosti BF snímač průtoku BY..snímač vibrací, zrychlení BH..snímač vlhkosti U...převodník el. veličin UF..frekvenční měnič EH..elektrický ohřev EL..svítidlo EP..elektrický servopohon F...jistič, tepelná ochrana FA..jistič pro pomocné obvody FU..pojistky FV..přepěťová ochrana G...zdroj, generátor GA..zdroj střídavý GD..zdroj stejnosměrný HA..akustická signalizace HL..světelná signalizace KA pomocné relé KM..stykač KT relé časové M...motor L...indukčnosti, tlumivky list /3

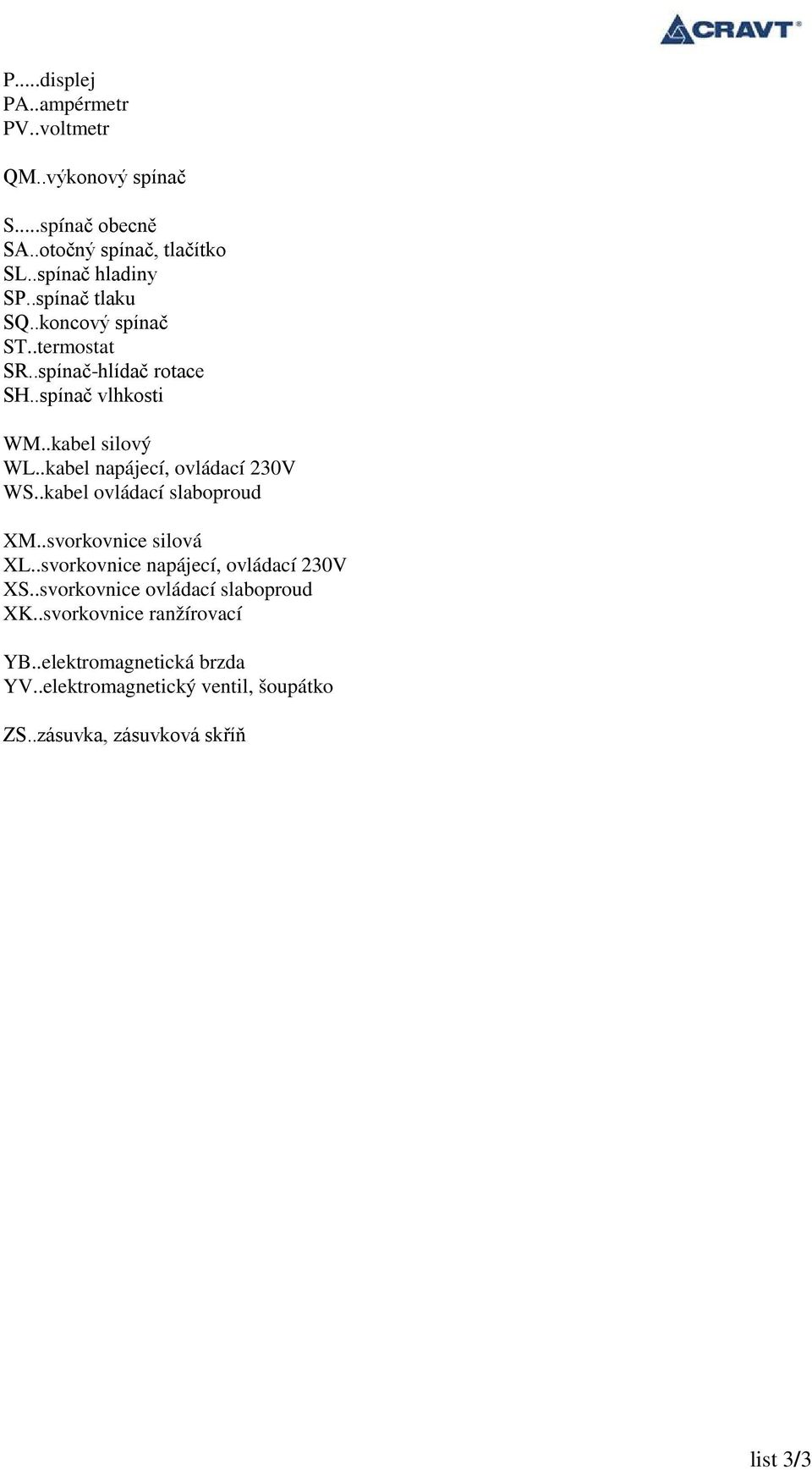

9 P...displej PA..ampérmetr PV..voltmetr QM..výkonový spínač S...spínač obecně SA..otočný spínač, tlačítko SL..spínač hladiny SP..spínač tlaku SQ..koncový spínač ST..termostat SR..spínač-hlídač rotace SH..spínač vlhkosti WM..kabel silový WL..kabel napájecí, ovládací 30V WS..kabel ovládací slaboproud XM..svorkovnice silová XL..svorkovnice napájecí, ovládací 30V XS..svorkovnice ovládací slaboproud XK..svorkovnice ranžírovací YB..elektromagnetická brzda YV..elektromagnetický ventil, šoupátko ZS..zásuvka, zásuvková skříň list 3/3

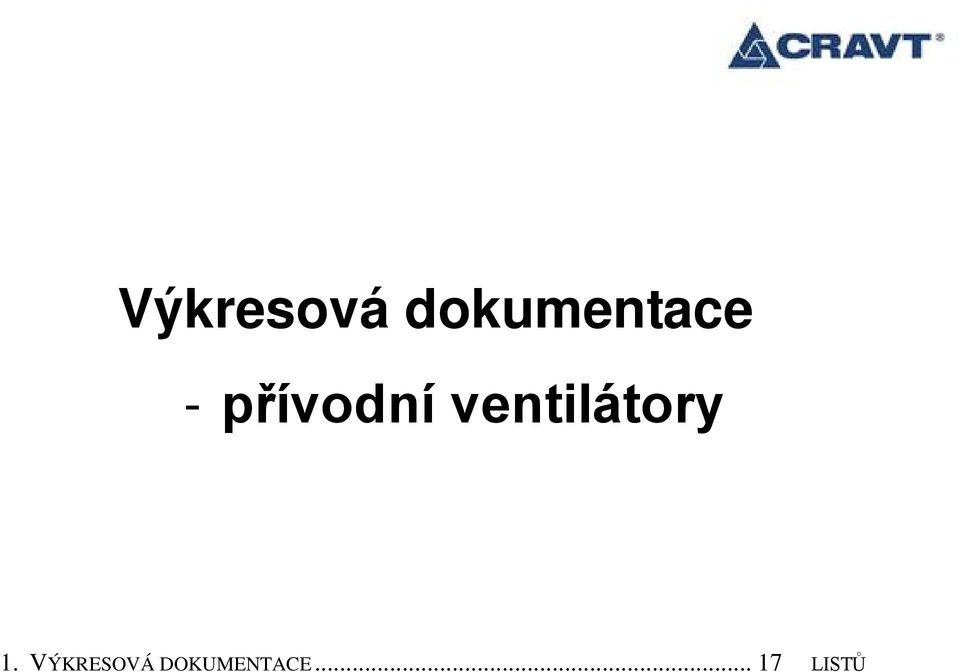

10 Výkresová dokumentace - přívodní ventilátory. VÝKRESOVÁ DOKUMENTACE... LISTŮ

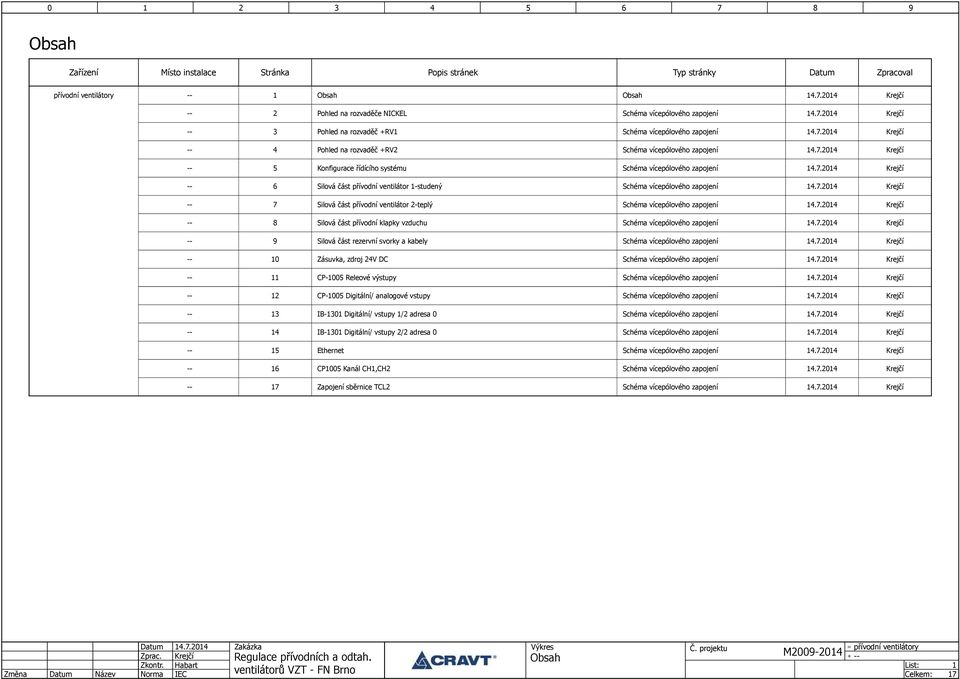

11 Obsah Zařízení Místo instalace Stránka Popis stránek Typ stránky Zpracoval přívodní ventilátory Obsah Obsah Pohled na rozvaděče NICKEL 3 Pohled na rozvaděč +RV 4 Pohled na rozvaděč +RV Konfigurace řídícího systému Silová část přívodní ventilátor -studený Silová část přívodní ventilátor -teplý 8 Silová část přívodní klapky vzduchu 9 Silová část rezervní svorky a kabely 0 Zásuvka, zdroj 4V DC CP-00 Releové výstupy CP-00 Digitální/ analogové vstupy 3 IB-30 Digitální/ vstupy / adresa 0 4 IB-30 Digitální/ vstupy / adresa 0 Ethernet CP00 Kanál CH,CH Zapojení sběrnice TCL Zprac. Regulace přívodních a odtah. M Obsah + Zkontr. Habart přívodní ventilátory

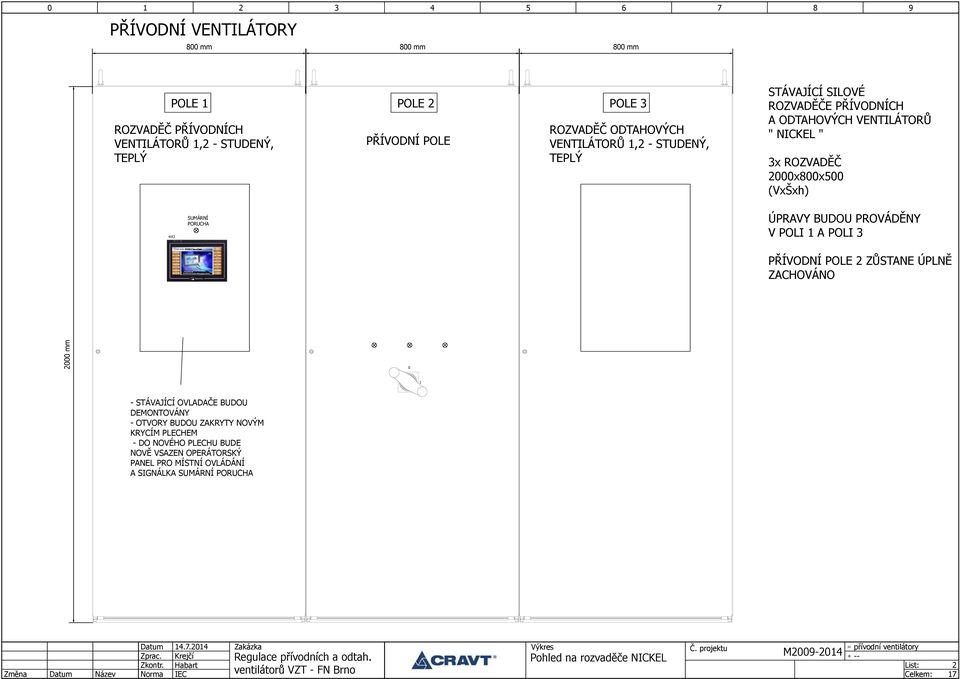

12 PŘÍVODNÍ VENTILÁTORY 800 mm 800 mm 800 mm POLE POLE POLE 3 ROZVADĚČ PŘÍVODNÍCH VENTILÁTORŮ, - STUDENÝ, TEPLÝ PŘÍVODNÍ POLE ROZVADĚČ ODTAHOVÝCH VENTILÁTORŮ, - STUDENÝ, TEPLÝ STÁVAJÍCÍ SILOVÉ ROZVADĚČE PŘÍVODNÍCH A ODTAHOVÝCH VENTILÁTORŮ " NICKEL " 3x ROZVADĚČ 000x800x00 (VxŠxh) -AX3 SUMÁRNÍ PORUCHA ÚPRAVY BUDOU PROVÁDĚNY V POLI A POLI 3 PŘÍVODNÍ POLE ZŮSTANE ÚPLNĚ ZACHOVÁNO 000 mm 0 - STÁVAJÍCÍ OVLADAČE BUDOU DEMONTOVÁNY - OTVORY BUDOU ZAKRYTY NOVÝM KRYCÍM PLECHEM - DO NOVÉHO PLECHU BUDE NOVĚ VSAZEN OPERÁTORSKÝ PANEL PRO MÍSTNÍ OVLÁDÁNÍ A SIGNÁLKA SUMÁRNÍ PORUCHA Zprac. Regulace přívodních a odtah. M Pohled na rozvaděče NICKEL + Zkontr. Habart přívodní ventilátory

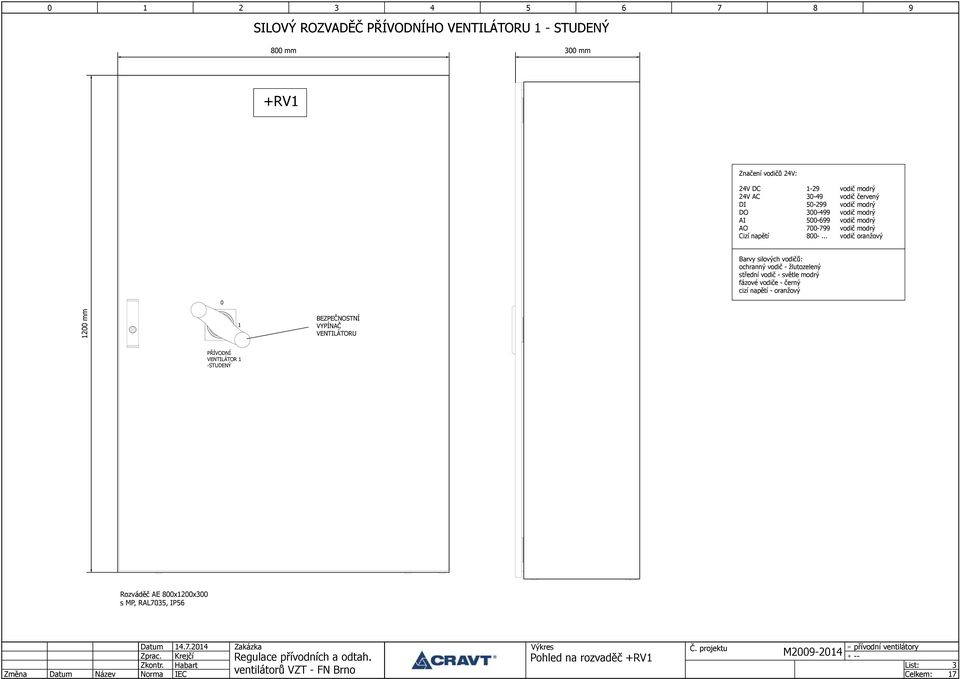

13 SILOVÝ ROZVADĚČ PŘÍVODNÍHO VENTILÁTORU - STUDENÝ 800 mm 300 mm +RV Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový Barvy silových vodičů: ochranný vodič - žlutozelený střední vodič - světle modrý fázové vodiče - černý cizí napětí - oranžový 0 00 mm BEZPEČNOSTNÍ VYPÍNAČ VENTILÁTORU PŘÍVODNÍ VENTILÁTOR -STUDENÝ Rozváděč AE 800x00x300 s MP, RAL03, IP Zprac. Regulace přívodních a odtah. M Pohled na rozvaděč +RV + Zkontr. Habart přívodní ventilátory 3

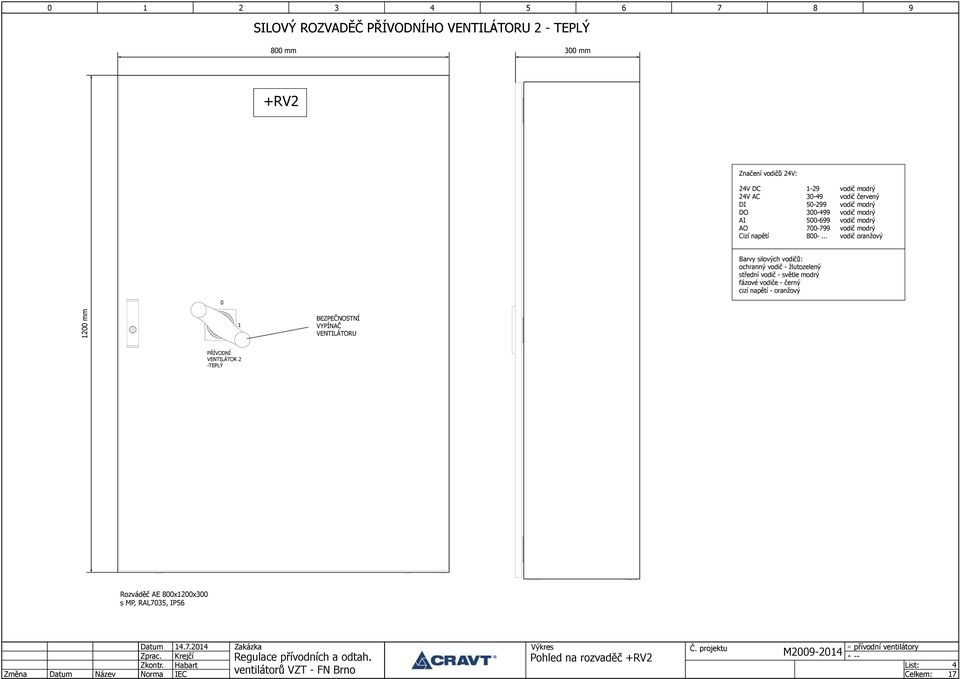

14 SILOVÝ ROZVADĚČ PŘÍVODNÍHO VENTILÁTORU - TEPLÝ 800 mm 300 mm +RV Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový Barvy silových vodičů: ochranný vodič - žlutozelený střední vodič - světle modrý fázové vodiče - černý cizí napětí - oranžový 0 00 mm BEZPEČNOSTNÍ VYPÍNAČ VENTILÁTORU PŘÍVODNÍ VENTILÁTOR -TEPLÝ Rozváděč AE 800x00x300 s MP, RAL03, IP Zprac. Regulace přívodních a odtah. M Pohled na rozvaděč +RV + Zkontr. Habart přívodní ventilátory 4

15 TCL+ +4V CIB+ TCL- CIB- RxD TxD RTS AO0 AO DI AI DI3 AI3 DI4 AI4 DI AI NICKEL -AX. /. /. /. /. /.3 PLC -AX. STÁVAJÍCÍ ROZVADĚČ NICKEL A A A3 A4 A A A A8 A9 B B B3 B4 B B B B8 B9 A A A3 A4 A A A A8 A9 DI0 AI0 DI AI TCL+ TCL- +4V COM DI0 DI DI DI3 TC LINE 4 V CI BUS CH/RS-3 ANALOG OUTPUTS DIGITAL/ANALOG INPUTS TC LINE 4 V DIGITAL/SPECIAL INPUTS -AX /.4 ETHERNET RUN ERR BLK MODE DI0 DI DI DI3 DI4 DI ZÁKLADNÍ MODUL CP-00 RUN BLK ADRESA ADR IB-30 ETHERNET ETHERNET DO0 DO DO DO3 DO4 DO ETHERNET +V +V S S CH SUBMODULE (e.g. RS-3, RS-48) BT+ TxRx+ RxD RTS BT- CTS TxRx- TxD TxRx- TxRx+ COM DO0 DO DIGITAL OUTPUTS C C C3 C C4 C C C8 C9 D D D3 D D4 D D D8 D9 DO COM DO3 DO4 DO COM DI4 DI DIGITAL INPUTS DI DI DI8 DI9 DI0 DI B B B3 B4 B B B B8 B9 CP-00 CPU, xdi/ai, xro, xao IB-30 xdi, 4V DC STÁVAJÍCÍ SÍŤ ETHERNET DI - X0.0 - X0. RO - Y.0 - Y. AI - X - X83 AO - Y4 - Y3 DI X X AX3 PC /. 4V DC 0mA 4,3" -UF /.0 MODBUS RS48 -UF /.0 MODBUS RS48 Barevný operátorský touch panel na dveřích rozvaděče Frekvenční měnič kw/400v Frekvenční měnič kw/400v VELÍN Ovládání a sledování technologie web server PLC nebo vzdálená plocha operátorského panelu Přívodní ventilátor -studený Přívodní ventilátor -teplý Zprac. Regulace přívodních a odtah. M Konfigurace řídícího systému + Zkontr. Habart přívodní ventilátory

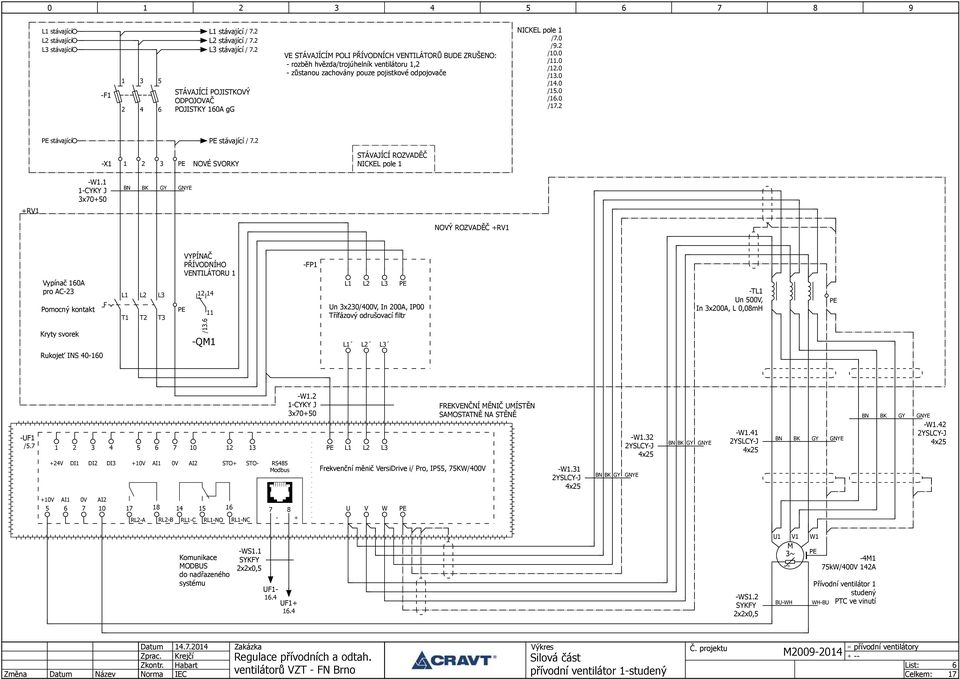

16 L stávající L stávající L3 stávající -F 3 4 L stávající /. L stávající /. L3 stávající /. STÁVAJÍCÍ POJISTKOVÝ ODPOJOVAČ POJISTKY 0A gg VE STÁVAJÍCÍM POLI PŘÍVODNÍCH VENTILÁTORŮ BUDE ZRUŠENO: - rozběh hvězda/trojúhelník ventilátoru, - zůstanou zachovány pouze pojistkové odpojovače NICKEL pole /.0 /9. /0.0 /.0 /.0 /3.0 /4.0 /.0 /.0 /. PE stávající PE stávající /. -X 3 PE NOVÉ SVORKY STÁVAJÍCÍ ROZVADĚČ NICKEL pole -W. -CYKY J 3x0+0 BN BK GY GNYE +RV NOVÝ ROZVADĚČ +RV Vypínač 0A pro AC-3 Pomocný kontakt Kryty svorek L T L T L3 T3 PE VYPÍNAČ PŘÍVODNÍHO VENTILÁTORU 4 /3. -QM -FP L L L3 PE Un 3x30/400V, In 00A, IP00 Třífázový odrušovací filtr L L L3 -TL Un 00V, In 3x00A, L 0,08mH PE Rukojeť INS UF /. +4V DI DI DI3 +0V AI 0V 0 3 AI STO+ STO- RS48 Modbus -W. -CYKY J 3x0+0 PE L L L3 Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V FREKVENČNÍ MĚNIČ UMÍSTĚN SAMOSTATNĚ NA STĚNĚ -W.3 YSLCY-J 4x BN BK GY -W.3 YSLCY-J 4x GNYE BN BK GY GNYE -W.4 YSLCY-J 4x BN BK GY GNYE BN BK GY GNYE -W.4 YSLCY-J 4x +0V AI 0V AI 0 RL-A 8 4 RL-B RL-C RL-NO RL-NC U V W PE Komunikace MODBUS do nadřazeného systému -WS. SYKFY xx0, UF-.4 UF+.4 -WS. SYKFY xx0, U V W M 3~ PE -4M Θ kw/400v 4A BU-WH Přívodní ventilátor studený PTC ve vinutí WH-BU Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M přívodní ventilátor -studený přívodní ventilátory

17 L stávající L stávající L3 stávající -F 3 4 L stávající /. L stávající /. L3 stávající /. STÁVAJÍCÍ POJISTKOVÝ ODPOJOVAČ POJISTKY 0A gg VE STÁVAJÍCÍM POLI PŘÍVODNÍCH VENTILÁTORŮ BUDE ZRUŠENO: - rozběh hvězda/trojúhelník ventilátoru, - zůstanou zachovány pouze pojistkové odpojovače - kompletní ovládání na dveřích bude zrušeno, demontováno, zaslepeno - nově bude počítadlo provozních hodin vytvořeno na displeji ovl. rozvaděče - provozní a poruchové stavy bude možné taktéž kontrolovat na ovládacím panelu - pneumatické ovládání natáčení lopatek ventilátorů bude také kompletně zrušeno včetně ventilu v rozvaděči Y NICKEL pole /.0 PE stávající PE stávající /. -X 3 PE NOVÉ SVORKY STÁVAJÍCÍ ROZVADĚČ NICKEL pole -W. -CYKY J 3x0+0 BN BK GY GNYE +RV NOVÝ ROZVADĚČ +RV Vypínač 0A pro AC-3 Pomocný kontakt Kryty svorek Rukojeť INS 40-0 L T L T L3 T3 PE VYPÍNAČ PŘÍVODNÍHO VENTILÁTORU 4 /4.3 -QM -FP L L L3 PE Un 3x30/400V, In 00A, IP00 Třífázový odrušovací filtr L L L3 -TL Un 00V, In 3x00A, L 0,08mH PE -UF /.8 +4V DI DI DI3 +0V AI 0V 0 3 AI STO+ STO- RS48 Modbus -W. -CYKY J 3x0+0 PE L L L3 Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V FREKVENČNÍ MĚNIČ UMÍSTĚN SAMOSTATNĚ NA STĚNĚ -W.3 YSLCY-J 4x BN BK GY -W.3 YSLCY-J 4x GNYE BN BK GY GNYE -W.4 YSLCY-J 4x BN BK GY GNYE BN BK GY GNYE -W.4 YSLCY-J 4x +0V AI 0V AI 0 RL-A 8 4 RL-B RL-C RL-NO RL-NC U V W PE Komunikace MODBUS do nadřazeného systému -WS. SYKFY xx0, UF-. UF+. -WS. SYKFY xx0, U V W M 3~ PE -M Θ kw/400v 4A BU-WH Přívodní ventilátor teplý PTC ve vinutí WH-BU Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M přívodní ventilátor -teplý přívodní ventilátory

18 NICKEL odtahové ventilátory/. / L stávající pole - stávající pojistka - NOVÝ POPIS -FU A STÁVAJÍCÍ ROZVADĚČ NICKEL pole -FA A 4 / 0.0 /3.3 NOVÝ JISTIČ +RELÉ Relé ovládané z PLC -KA. /.3 4 -KA. 30 V AC A A Relé ovládané z PLC -KA. / KA. 30 V AC A A N stávající 8.9 / PE stávající N stávající / 0.0 PE stávající / 8. NOVÉ SVORKY -XL. 3 PE -XL. PE 4 /3.4 4 NOVÉ SVORKY -XL. 3 PE -XL. PE 4 /3. 4 NOVÉ POPISY KABELŮ -WL. STÁVAJÍCÍ KABEL CYKY x, -WL. STÁVAJÍCÍ KABEL CYKY 4x, -WL. STÁVAJÍCÍ KABEL CYKY x, -WL. STÁVAJÍCÍ KABEL CYKY 4x, Y Y M M Sevopohon klapky 30V AC Koncový spínač Otevřeno Sevopohon klapky 30V AC Koncový spínač Otevřeno Klapka přívodu vzduchu - studený STÁVAJÍCÍ KLAPKA Klapka přívodu vzduchu - teplý STÁVAJÍCÍ KLAPKA Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M přívodní klapky vzduchu přívodní ventilátory 8

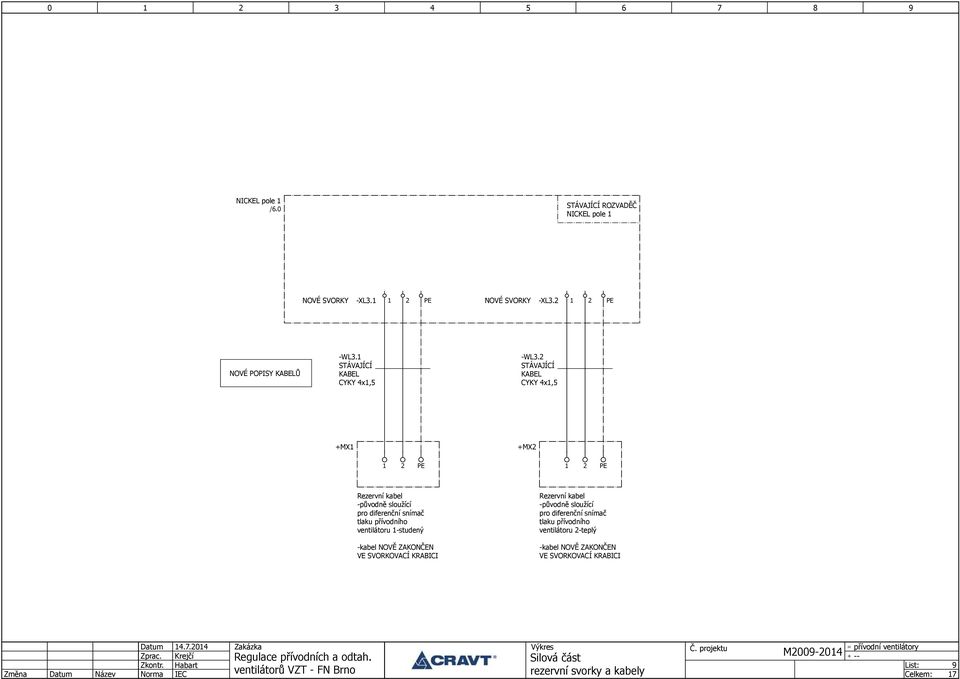

19 NICKEL pole /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole NOVÉ SVORKY -XL3. PE NOVÉ SVORKY -XL3. PE NOVÉ POPISY KABELŮ -WL3. STÁVAJÍCÍ KABEL CYKY 4x, -WL3. STÁVAJÍCÍ KABEL CYKY 4x, +MX +MX PE PE Rezervní kabel -původně sloužící pro diferenční snímač tlaku přívodního ventilátoru -studený -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI Rezervní kabel -původně sloužící pro diferenční snímač tlaku přívodního ventilátoru -teplý -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M rezervní svorky a kabely přívodní ventilátory 9

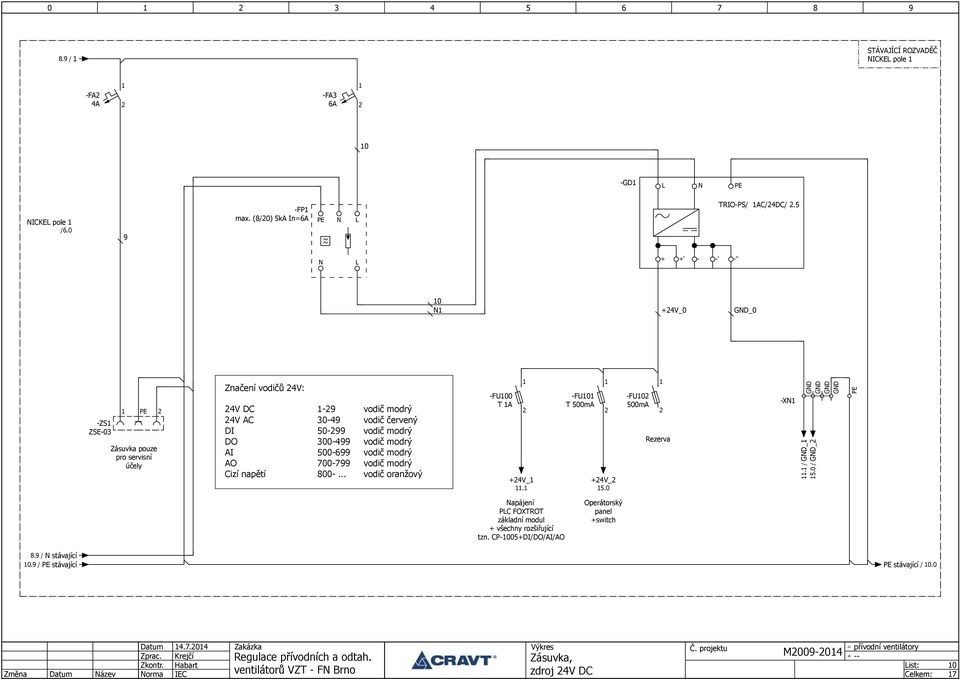

20 8.9 / STÁVAJÍCÍ ROZVADĚČ NICKEL pole -FA 4A -FA3 A 0 -GD L N PE NICKEL pole /.0 9 -FP max. (8/0) ka InA PE ~ N L TRIO-PS/ AC/4DC/. N L + +' - -' -'' 0 N +4V_0 _0 -ZS ZSE-03 PE Zásuvka pouze pro servisní účely Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový -FU00 T A +4V_. -FU0 T 00mA +4V_.0 -FU0 00mA Rezerva -XN. / _.0 / _ PE Napájení PLC FOXTROT základní modul + všechny rozšiřující tzn. CP-00+DI/DO/AI/AO Operátorský panel +switch 8.9 / N stávající 0.9 / PE stávající PE stávající / 0.0 Zkontr. Habart Zprac. Regulace přívodních a odtah. Zásuvka, M zdroj 4V DC přívodní ventilátory 0

21 NICKEL pole /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole -AX. /. Základní modul CP-00 RO max. 30V AC, 3A TECO COM COM COM COM Y.0 DO0 Y. DO Y. DO Y.3 DO3 Y.4 DO4 Y. DO D D D D3 D4 D D8 D9 Rezerva pro vodiče č KA. 4V DC A A -KA. 4V DC A A RUDÁ -HL 4V AC/DC 8mA X X 0. / +4V_ +4V_ /. 0.8 / /. 4 4 / /8. SUMÁRNÍ PORUCHA Klapka přívod vzduchu -studený Otevři Klapka přívod vzduchu -teplý Otevři Zkontr. Habart Zprac. Regulace přívodních a odtah. CP-00 M Releové výstupy přívodní ventilátory

22 NICKEL pole /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole -AX. /. Základní modul CP-00 DI/AI 4V DC TECO +4V X0.0/X DI0/AI0 X0./X4 DI/AI X0./X3 DI/AI X0.3/X48. DI3/AI3 X0.4/X0 DI4/AI4 X0./X DI/AI A4 A3 B B4 B B B B8 B Rezerva pro vodiče č / +4V_ +4V_ / 3..9 / / 3..8 / PE stávající PE stávající /. -XS3 3 PE -XS PE -WS3 SYKFY 3xx0, BU-WH WH-BU OG-WH SH -WS4 SYKFY xx0, BU-WH WH-BU SH +4V OUT 4-0 ma -BP Komora přívodních ventilátorů Diferenční snímač tlaku - měření přetlaku 0-00Pa DPT00-R8-AZ 0-00Pa bez displeje, aut. kal ma -BT Komora přívodních ventilátorů Snímač teploty -30 až +0 C NS0A -30 až +0 C Zkontr. Habart Zprac. Regulace přívodních a odtah. CP-00 Digitální/ M analogové vstupy přívodní ventilátory

23 NICKEL pole /.0 -AX. Adresa 0 IB-30 DI 4V DC TECO STÁVAJÍCÍ ROZVADĚČ NICKEL pole +4V COM X84.0 DI0 X84. DI X84. DI X84.3 DI3 A4 A3 A A A A8 A FA /8. 4 -KA. / KA. /8.8.8 / +4V_ +4V_ / 4..8 / / 4. Klapka, přívodu vzduchu Jistič Klapka přívodu vzduchu Otevřeno Klapka přívodu vzduchu Otevřeno -XS -WS SYKFY xx0, BU-WH WH-BU +RV /.0 -XS 4 -QM /. Přívodní ventilátor -studený Vypínač Rozvaděč +RV Zkontr. Habart Zprac. Regulace přívodních a odtah. IB-30 Digitální/ M vstupy / adresa 0 přívodní ventilátory 3

24 NICKEL pole /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole -AX. Adresa 0 IB-30 DI 4V DC TECO COM X84.4 DI4 X84. DI X84. DI X84. DI X8.0 DI8 X8. DI9 X8. DI0 X8.3 DI B B B3 B4 B B B B8 B9 4 Rezerva pro vodiče č / +4V_ +4V_ / odtahové ventilátory/. 3.8 / / odtahové ventilátory/.8 -XS -WS SYKFY xx0, BU-WH WH-BU +RV /.0 -XS 4 -QM /. Přívodní ventilátor -teplý Vypínač Rozvaděč +RV Zkontr. Habart Zprac. Regulace přívodních a odtah. IB-30 Digitální/ M vstupy / adresa 0 přívodní ventilátory 4

25 0. / +4V_ 0.8 / _ / PE stávající -AX. /. CP-00 ETHERNET TXN0 0 Základní modul -AX /.3 US US PE PE FL SWITCH SFNB TX 8900 STÁVAJÍCÍ ROZVADĚČ NICKEL pole Zapojení kabelu na konektor RJ4 pro ETHERNET: PIN - bílo/oranžový - Tx+ PIN - oranžový - Tx- PIN 3 - bílo/zelený - Rx+ PIN 4 - modrý PIN - bílo/modrý PIN - zelený - Rx- PIN - bílo/hnědý PIN 8 - hnědý Zapojení je platné pro konektory na obou stranách pro kabel Cate 4xx0, Pohled zpředu: 8 Pohled na kontakty: 8 X X X3 X4 X Belden 88 FTP Cat E Belden 88 FTP Cat E -AX3 /.3 4,3" LCD TFT + 4V 0V RJ 4 USB -WS CATE FTP PVC 4xx0, NICKEL pole OPERÁTORSKÝ PANEL NA DVEŘÍCH ROZVADĚČE ETHERNET PŘESNÉ MÍSTO PŘIPOJENÍ A FINÁLNÍ ZAPOJENÍ DO SÍTE PROVEDE FN BRNO MÍSTO PŘIPOJENÍ NA SÍŤ: ROZVODNA NN 3P - dveře č.03 - NP ROZVADĚČ CH0 SÍŤ ETHERNET FN BRNO PC:ETHERNET ETHERNET PC Stávající propojení VELÍN - stávající PC Ovládání a sledování technologie web server PLC nebo vzdálená plocha operátorského panelu Zprac. Regulace přívodních a odtah. M Ethernet + Zkontr. Habart přívodní ventilátory

26 NICKEL pole /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole -AX. /. CP-00 CPU kanál CH RS3 A3 A RxD A8 TxD -AX. /. CP-00 CPU kanál CH MR-04 RS-48 C TxRx+ C C C8 TxRx- TxRx- BT- C3 TxRx+ C9 BT+ C4 Rezerva -XK UF-. UF+.3 UF-. UF+.3 RS48 Modbus Komunikace s frekvenčním měničem pro přívodní ventilátor -studený RS48 Modbus Komunikace s frekvenčním měničem pro přívodní ventilátor -teplý Zkontr. Habart Zprac. Regulace přívodních a odtah. CP00 M Kanál CH,CH přívodní ventilátory

27 NICKEL pole /.0 A STÁVAJÍCÍ ROZVADĚČ NICKEL pole A Zakončovací prvek TXN090 0 Ω A A A A TCL+ TCL+ TCL- TCL- ETHERNET CP-00 základní modul IB-30 adresa 0 CP-00 xd/ai,xro,ao IB-30 xdi Zprac. Regulace přívodních a odtah. M Zapojení sběrnice TCL + Zkontr. Habart přívodní ventilátory

28 Výkresová dokumentace - odtahové ventilátory. VÝKRESOVÁ DOKUMENTACE... 9 LISTŮ

29 Obsah Zařízení Místo instalace Stránka Popis stránek Typ stránky Zpracoval odtahové ventilátory Obsah Obsah Pohled na rozvaděče NICKEL 3 Pohled na rozvaděč +RV3 4 Pohled na rozvaděč +RV4 Pohled na řídící rozvaděč +DT Konfigurace řídícího systému Silová část odtahový ventilátor -studený 8 Silová část odtahový ventilátor -teplý 9 Silová část rezervní svorky a kabely 0 Silová část rezervní svorky a kabely Přívod, silová část odtahové klapky vzduchu Zásuvka, zdroj 4V DC 3 CP-00 Releové výstupy 4 CP-00 Digitální/ analogové vstupy IB-30 Digitální/ vstupy / adresa 0 IB-30 Digitální/ vstupy / adresa 0 Ethernet 8 CP00 Kanál CH,CH 9 Zapojení sběrnice TCL Zprac. Regulace přívodních a odtah. M Obsah + Zkontr. Habart odtahové ventilátory 9

30 ODTAHOVÉ VENTILÁTORY 800 mm 800 mm 800 mm POLE POLE POLE 3 ROZVADĚČ PŘÍVODNÍCH VENTILÁTORŮ, - STUDENÝ, TEPLÝ PŘÍVODNÍ POLE ROZVADĚČ ODTAHOVÝCH VENTILÁTORŮ, - STUDENÝ, TEPLÝ STÁVAJÍCÍ SILOVÉ ROZVADĚČE PŘÍVODNÍCH A ODTAHOVÝCH VENTILÁTORŮ " NICKEL " 3x ROZVADĚČ 000x800x00 (VxŠxh) -AX3 SUMÁRNÍ PORUCHA ÚPRAVY BUDOU PROVÁDĚNY V POLI A POLI 3 PŘÍVODNÍ POLE ZŮSTANE ÚPLNĚ ZACHOVÁNO 000 mm 0 - STÁVAJÍCÍ OVLADAČE BUDOU DEMONTOVÁNY - OTVORY BUDOU ZAKRYTY NOVÝM KRYCÍM PLECHEM - NOVÝ PANEL A SIGNÁLKA BUDOU OSAZENY NA ŘÍDÍCÍM ROZVADĚČI V PROSTORU U ODTAHOVÝCH VENTILÁTORŮ NA STŘEŠE Zprac. Regulace přívodních a odtah. M Pohled na rozvaděče NICKEL + Zkontr. Habart odtahové ventilátory 9

31 SILOVÝ ROZVADĚČ ODTAHOVÉHO VENTILÁTORU - STUDENÝ 800 mm 300 mm +RV3 Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový Barvy silových vodičů: ochranný vodič - žlutozelený střední vodič - světle modrý fázové vodiče - černý cizí napětí - oranžový 0 00 mm BEZPEČNOSTNÍ VYPÍNAČ VENTILÁTORU ODTAHOVÝ VENTILÁTOR -STUDENÝ Rozváděč AE 800x00x300 s MP, RAL03, IP Zprac. Regulace přívodních a odtah. M Pohled na rozvaděč +RV3 + Zkontr. Habart odtahové ventilátory 3 9

32 SILOVÝ ROZVADĚČ ODTAHOVÉHO VENTILÁTORU - TEPLÝ 800 mm 300 mm +RV4 Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový Barvy silových vodičů: ochranný vodič - žlutozelený střední vodič - světle modrý fázové vodiče - černý cizí napětí - oranžový 0 00 mm BEZPEČNOSTNÍ VYPÍNAČ VENTILÁTORU ODTAHOVÝ VENTILÁTOR -TEPLÝ Rozváděč AE 800x00x300 s MP, RAL03, IP Zprac. Regulace přívodních a odtah. M Pohled na rozvaděč +RV4 + Zkontr. Habart odtahové ventilátory 4 9

33 ŘÍDÍCÍ ROZVADĚČ ODTAHOVÝCH VENTILÁTORŮ 00 mm 0 mm +DT SUMÁRNÍ PORUCHA -AX3 0 mm 0 HLAVNÍ VYPÍNAČ Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový Rozváděč AE, 00x0x0 s MP, RAL03, IP Barvy silových vodičů: ochranný vodič - žlutozelený střední vodič - světle modrý fázové vodiče - černý cizí napětí - oranžový Zkontr. Habart Zprac. Regulace přívodních a odtah. Pohled na řídící M rozvaděč +DT odtahové ventilátory 9

34 TCL+ +4V CIB+ TCL- CIB- RxD TxD RTS AO0 AO DI AI DI3 AI3 DI4 AI4 DI AI DT -AX. /3. /4. /. /8. /8.3 PLC -AX. NOVÝ ROZVADĚČ +DT A A A3 A4 A A A A8 A9 B B B3 B4 B B B B8 B9 A A A3 A4 A A A A8 A9 DI0 AI0 DI AI TCL+ TCL- +4V COM DI0 DI DI DI3 TC LINE 4 V CI BUS CH/RS-3 ANALOG OUTPUTS DIGITAL/ANALOG INPUTS TC LINE 4 V DIGITAL/SPECIAL INPUTS -AX /.4 ETHERNET RUN ERR BLK MODE DI0 DI DI DI3 DI4 DI ZÁKLADNÍ MODUL CP-00 RUN BLK ADRESA ADR IB-30 ETHERNET ETHERNET DO0 DO DO DO3 DO4 DO ETHERNET +V +V S S CH SUBMODULE (e.g. RS-3, RS-48) BT+ TxRx+ RxD RTS BT- CTS TxRx- TxD TxRx- TxRx+ COM DO0 DO DIGITAL OUTPUTS C C C3 C C4 C C C8 C9 D D D3 D D4 D D D8 D9 DO COM DO3 DO4 DO COM DI4 DI DIGITAL INPUTS DI DI DI8 DI9 DI0 DI B B B3 B4 B B B B8 B9 CP-00 CPU, xdi/ai, xro, xao IB-30 xdi, 4V DC STÁVAJÍCÍ SÍŤ ETHERNET DI - X0.0 - X0. RO - Y.0 - Y. AI - X - X83 AO - Y4 - Y3 DI X X AX3 PC /. 4V DC 0mA 4,3" -UF3 /.0 MODBUS RS48 -UF4 /8.0 MODBUS RS48 Barevný operátorský touch panel na dveřích rozvaděče Frekvenční měnič kw/400v Frekvenční měnič kw/400v VELÍN Ovládání a sledování technologie web server PLC nebo vzdálená plocha operátorského panelu Odtahový ventilátor -studený Odtahový ventilátor -teplý Zprac. Regulace přívodních a odtah. M Konfigurace řídícího systému + Zkontr. Habart odtahové ventilátory 9

35 L stávající L stávající L3 stávající -F 3 4 L stávající / přívodní ventilátory/8. L stávající / 8. L3 stávající / 8. STÁVAJÍCÍ POJISTKOVÝ ODPOJOVAČ POJISTKY A gg NICKEL pole 3 /8.0 VE STÁVAJÍCÍM POLI ODTAHOVÝCH VENTILÁTORŮ BUDE ZRUŠENO: /9.0 - rozběh hvězda/trojúhelník ventilátoru, /0.3 - zůstanou zachovány pouze pojistkové odpojovače - kompletní ovládání na dveřích bude zrušeno, demontováno, zaslepeno - nově bude počítadlo provozních hodin vytvořeno na displeji ovl. rozvaděče - provozní a poruchové stavy bude možné taktéž kontrolovat na ovládacím panelu - pneumatické ovládání natáčení lopatek ventilátorů bude také kompletně zrušeno včetně ventilu v rozvaděči Y PE stávající -X 3 PE 3 PE NOVÉ SVORKY PE stávající / 8.3 STÁVAJÍCÍ ROZVADĚČ NICKEL pole 3 +RV3 STÁVAJÍCÍ KABEL AYKY 4Bx3 Nový popis -W3. STÁVAJÍCÍ KABEL AYKY 4Bx3 Nový popis -W3. NOVÝ ROZVADĚČ +RV3 VYPÍNAČ ODTAHOVÉHO VENTILÁTORU -FP Vypínač A pro AC-3 Pomocný kontakt Kryty svorek Rukojeť INS 40-0 L T L T 3 L3 T3 PE 4 /. -QM L L L3 PE Un 3x30/400V, In 0A, IP00 Třífázový odrušovací filtr -TL Un 00V, In 3x0A, L 0,mH PE -F FH00-3A/F PN00 A gg 4 L L L3 -UF3 /. +4V DI DI DI3 +0V AI 0V 0 3 AI STO+ STO- RS48 Modbus -W3. -CYKY J 3x0+3 PE L L L3 Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V FREKVENČNÍ MĚNIČ UMÍSTĚN SAMOSTATNĚ NA STĚNĚ -W3.3 YSLCY-J 4x BN BK GY -W3.3 YSLCY-J 4x GNYE BN BK GY GNYE -W3.4 YSLCY-J 4x BN BK GY GNYE BN BK GY GNYE -W3.4 YSLCY-J 4x +0V AI 0V AI 0 RL-A 8 4 RL-B RL-C RL-NO RL-NC U V W PE Komunikace MODBUS do nadřazeného systému -WS. SYKFY xx0, UF3-8.4 UF WS. SYKFY xx0, U V W M 3~ PE -9M Θ kw/400v 04A BU-WH Odtahový ventilátor studený PTC ve vinutí WH-BU Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M odtahový ventilátor -studený odtahové ventilátory 9

36 L stávající L stávající L3 stávající -F 3 4 L stávající / 9. L stávající /. L3 stávající /. STÁVAJÍCÍ POJISTKOVÝ ODPOJOVAČ POJISTKY A gg NICKEL pole 3 /.0 VE STÁVAJÍCÍM POLI ODTAHOVÝCH VENTILÁTORŮ BUDE ZRUŠENO: - rozběh hvězda/trojúhelník ventilátoru, - zůstanou zachovány pouze pojistkové odpojovače - kompletní ovládání na dveřích bude zrušeno, demontováno, zaslepeno - nově bude počítadlo provozních hodin vytvořeno na displeji ovl. rozvaděče - provozní a poruchové stavy bude možné taktéž kontrolovat na ovládacím panelu - pneumatické ovládání natáčení lopatek ventilátorů bude také kompletně zrušeno včetně ventilu v rozvaděči Y PE stávající -X 3 PE 3 PE NOVÉ SVORKY PE stávající /.3 STÁVAJÍCÍ ROZVADĚČ NICKEL pole 3 +RV4 STÁVAJÍCÍ KABEL AYKY 4Bx3 Nový popis -W4. STÁVAJÍCÍ KABEL AYKY 4Bx3 Nový popis -W4. NOVÝ ROZVADĚČ +RV4 VYPÍNAČ ODTAHOVÉHO VENTILÁTORU -FP Vypínač A pro AC-3 Pomocný kontakt Kryty svorek Rukojeť INS 40-0 L T L T 3 L3 T3 PE 4 /.3 -QM L L L3 PE Un 3x30/400V, In 0A, IP00 Třífázový odrušovací filtr -TL Un 00V, In 3x0A, L 0,mH PE -F FH00-3A/F PN00 A gg 4 L L L3 -UF4 /.8 +4V DI DI DI3 +0V AI 0V 0 3 AI STO+ STO- RS48 Modbus -W4. -CYKY J 3x0+3 PE L L L3 Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V FREKVENČNÍ MĚNIČ UMÍSTĚN SAMOSTATNĚ NA STĚNĚ -W4.3 YSLCY-J 4x BN BK GY -W4.3 YSLCY-J 4x GNYE BN BK GY GNYE -W4.4 YSLCY-J 4x BN BK GY GNYE BN BK GY GNYE -W4.4 YSLCY-J 4x +0V AI 0V AI 0 RL-A 8 4 RL-B RL-C RL-NO RL-NC U V W PE Komunikace MODBUS do nadřazeného systému -WS. SYKFY xx0, UF4-8. UF WS. SYKFY xx0, U V W M 3~ PE -0M Θ kw/400v 04A BU-WH Odtahový ventilátor studený PTC ve vinutí WH-BU Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M odtahový ventilátor -teplý odtahové ventilátory 8 9

37 NICKEL pole 3 /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole 3 8. / L stávající - stávající pojistka - NOVÝ POPIS -FU A Napájení řídícího rozvaděče +DT odtahových ventilátorů NP N stávající / PE stávající NOVÉ SVORKY -XS4. -XS4. -XL4. 3 PE -XL4. PE -XL. 3 PE -XL. N PE NOVÉ POPISY KABELŮ -WS8. STÁVAJÍCÍ KABEL CGSG x, -WS8. STÁVAJÍCÍ KABEL CGSG x, -WL4. STÁVAJÍCÍ KABEL CYKY x, -WL4. STÁVAJÍCÍ KABEL CYKY 4x, -WL. STÁVAJÍCÍ KABEL CYKY x, -WL. STÁVAJÍCÍ KABEL CYKY 4x, NOVĚ KABEL POUŽIT PRO NAPÁJENÍ ŘÍDÍCÍHO ROZVADĚČE ODTAHOVÝCH VENTILÁTORŮ +DT +MX3 +MX4 +MX +MX PE PE PE Rezervní kabel -původně sloužící pro připojení PTC snímače ve vinutí motoru odtahového ventilátoru -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI V NP Rezervní kabel -původně sloužící pro připojení PTC snímače ve vinutí motoru odtahového ventilátoru -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI V NP Rezervní kabely -původně sloužící pro připojení klapky odtahových ventilátorů -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI V NP Rezervní kabel -původně sloužící pro připojení klapky odtahových ventilátorů +DT /. -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI V NP L.0 N.0 PE. Přívod pro řídící rozvaděč +DT Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M rezervní svorky a kabely odtahové ventilátory 9 9

38 NICKEL pole 3 /.0 STÁVAJÍCÍ ROZVADĚČ NICKEL pole 3 NOVÉ SVORKY -XL. PE -XL. PE NOVÉ POPISY KABELŮ -WL. STÁVAJÍCÍ KABEL CYKY 4x, -WL. STÁVAJÍCÍ KABEL CYKY 4x, +MX +MX8 PE PE Rezervní kabel -původně sloužící pro diferenční snímač tlaku odtahového ventilátoru -studený -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI V NP Rezervní kabel -původně sloužící pro diferenční snímač tlaku odtahového ventilátoru -teplý -kabel NOVĚ ZAKONČEN VE SVORKOVACÍ KRABICI V NP Zkontr. Habart Zprac. Regulace přívodních a odtah. Silová část M rezervní svorky a kabely odtahové ventilátory 0 9

39 +DT /. NOVÝ ROZVADĚČ +DT -FA A 4 /.0 -QM In 0A T0--800/EA/SVB HLAVNÍ VYPÍNAČ Relé ovládané z PLC -KA. /3.3 4 /.3 -KA. 30 V AC A A Relé ovládané z PLC -KA. / KA. 30 V AC A A N /.0 PE /.0 -XL0 N PE -XL. 3 PE -XL. PE 4 /.4 4 -XL8. 3 PE -XL8. PE 4 /. 4 -WL. CYKY J x, BK BK BK3 GNYE -WL. CYKY J 4x, BN BK GNYE -WL8. CYKY J x, BK BK BK3 GNYE -WL8. CYKY J 4x, BN BK GNYE L 9. Y Y N 9.8 M M PE 9.8 PŘÍVOD Z NICKEL POLE 3 Sevopohon klapky 30V AC Koncový spínač Otevřeno Sevopohon klapky 30V AC Koncový spínač Otevřeno VYUŽIT PŮVODNÍ KABEL KLAPKY Klapka odtahu vzduchu - studený STÁVAJÍCÍ KLAPKA Klapka odtahu vzduchu - teplý STÁVAJÍCÍ KLAPKA Zkontr. Habart Zprac. Regulace přívodních a odtah. Přívod, silová část M odtahové klapky vzduchu odtahové ventilátory 9

40 +DT /..9 / NOVÝ ROZVADĚČ +DT -FA 4A -FA3 A 0 -GD L N PE -FP max. (8/0) ka InA PE N L TRIO-PS/ AC/4DC/. 9 ~ N L + +' - -' -'' 0 N +4V_0 _0 -ZS ZSE-03 PE Zásuvka pouze pro servisní účely Značení vodičů 4V: 4V DC 4V AC DI DO AI AO Cizí napětí vodič červený vodič oranžový -FU00 T A +4V_ přívodní ventilátory/4.4 Napájení PLC FOXTROT základní modul + všechny rozšiřující tzn. CP-00+DI/DO/AI/AO -FU0 T 00mA +4V_.0 Operátorský panel +switch -FU0 00mA Rezerva -XN přívodní ventilátory/4.4 / _.0 / _ PE.9 / N.9 / PE PE / 4. Zkontr. Habart Zprac. Regulace přívodních a odtah. Zásuvka, M zdroj 4V DC odtahové ventilátory 9

41 +DT /. NOVÝ ROZVADĚČ +DT -AX. /. Základní modul CP-00 RO max. 30V AC, 3A TECO COM COM COM COM Y.0 DO0 Y. DO Y. DO Y.3 DO3 Y.4 DO4 Y. DO D D D D3 D4 D D8 D9 Rezerva pro vodiče č KA. 4V DC A A -KA. 4V DC A A RUDÁ -HL 4V AC/DC 8mA X X 3.9 / +4V_ +4V_ / / / /. 4 4 /. SUMÁRNÍ PORUCHA Klapka odtahu vzduchu -studený Otevři Klapka odtahu vzduchu -teplý Otevři Zkontr. Habart Zprac. Regulace přívodních a odtah. CP-00 M Releové výstupy odtahové ventilátory 3 9

42 +DT /. NOVÝ ROZVADĚČ +DT -AX. /. Základní modul CP-00 DI/AI 4V DC TECO +4V X0.0/X DI0/AI0 X0./X4 DI/AI X0./X3 DI/AI X0.3/X48. DI3/AI3 X0.4/X0 DI4/AI4 X0./X DI/AI A4 A3 B B4 B B B B8 B Rezerva pro vodiče č / +4V_ +4V_ / / / 4..9 / PE PE /.0 -XS 3 PE -XS 4 PE -WS SYKFY 3xx0, BU-WH WH-BU OG-WH SH -WS SYKFY xx0, BU-WH WH-BU SH +4V OUT 4-0 ma -BP Komora odtahových ventilátorů Diferenční snímač tlaku - měření přetlaku 0-00Pa DPT00-R8-AZ 0-00Pa bez displeje, aut. kal ma -BT Komora odtahových ventilátorů Snímač teploty -30 až +0 C NS0A -30 až +0 C Zkontr. Habart Zprac. Regulace přívodních a odtah. CP-00 Digitální/ M analogové vstupy odtahové ventilátory 4 9

43 +DT /. -AX. Adresa 0 IB-30 DI 4V DC TECO NOVÝ ROZVADĚČ +DT +4V COM X84.0 DI0 X84. DI X84. DI X84.3 DI3 A4 A3 A A A A8 A FA /. 4 -KA. /.4 4 -KA. /.8.8 / +4V_ +4V_ /..8 / /. Klapka, odtahu vzduchu Jistič Klapka odtahu vzduchu Otevřeno Klapka odtahu vzduchu Otevřeno -XS -WS9 SYKFY xx0, BU-WH WH-BU +RV3 /.0 -XS 4 -QM /. Odtahový ventilátor -studený Vypínač Rozvaděč +RV3 Zkontr. Habart Zprac. Regulace přívodních a odtah. IB-30 Digitální/ M vstupy / adresa 0 odtahové ventilátory 9

44 +DT /. NOVÝ ROZVADĚČ +DT -AX. Adresa 0 IB-30 DI 4V DC TECO COM X84.4 DI4 X84. DI X84. DI X84. DI X8.0 DI8 X8. DI9 X8. DI0 X8.3 DI B B B3 B4 B B B B8 B9 4 Rezerva pro vodiče č. -.4 / +4V_ +4V_ /..4 / /. -XS -WS0 SYKFY xx0, BU-WH WH-BU +RV4 /8.0 -XS 4 -QM /8. Odtahový ventilátor -teplý Vypínač Rozvaděč +RV4 Zkontr. Habart Zprac. Regulace přívodních a odtah. IB-30 Digitální/ M vstupy / adresa 0 odtahové ventilátory 9

45 . / +4V_.8 / _ 4.8 / PE -AX. /. CP-00 ETHERNET TXN0 0 Základní modul -AX /.3 US US PE PE FL SWITCH SFNB TX 8900 NOVÝ ROZVADĚČ +DT Zapojení kabelu na konektor RJ4 pro ETHERNET: PIN - bílo/oranžový - Tx+ PIN - oranžový - Tx- PIN 3 - bílo/zelený - Rx+ PIN 4 - modrý PIN - bílo/modrý PIN - zelený - Rx- PIN - bílo/hnědý PIN 8 - hnědý Zapojení je platné pro konektory na obou stranách pro kabel Cate 4xx0, Pohled zpředu: 8 Pohled na kontakty: 8 X X X3 X4 X Belden 88 FTP Cat E Belden 88 FTP Cat E -AX3 /.3 4,3" LCD TFT + 4V 0V RJ 4 USB -WS3 CATE FTP PVC 4xx0, +DT OPERÁTORSKÝ PANEL NA DVEŘÍCH ROZVADĚČE ETHERNET PŘESNÉ MÍSTO PŘIPOJENÍ A FINÁLNÍ ZAPOJENÍ DO SÍTE PROVEDE FN BRNO MÍSTO PŘIPOJENÍ NA SÍŤ: VÁHOVNA M.Č.0 NP - ODDĚLENÍ - OKB ROZVADĚČ CH0 SÍŤ ETHERNET FN BRNO PC:ETHERNET ETHERNET PC Stávající propojení VELÍN - stávající PC Ovládání a sledování technologie web server PLC nebo vzdálená plocha operátorského panelu Zprac. Regulace přívodních a odtah. M Ethernet + Zkontr. Habart odtahové ventilátory 9

46 +DT /. NOVÝ ROZVADĚČ +DT -AX. /. CP-00 CPU kanál CH RS3 A3 A RxD A8 TxD -AX. /. CP-00 CPU kanál CH MR-04 RS-48 C TxRx+ C C C8 TxRx- TxRx- BT- C3 TxRx+ C9 BT+ C4 Rezerva -XK UF3-. UF3+.3 UF4-8. UF RS48 Modbus Komunikace s frekvenčním měničem pro odtahový ventilátor -studený RS48 Modbus Komunikace s frekvenčním měničem pro odtahový ventilátor -teplý Zkontr. Habart Zprac. Regulace přívodních a odtah. CP00 M Kanál CH,CH odtahové ventilátory 8 9

47 +DT /. A NOVÝ ROZVADĚČ +DT A Zakončovací prvek TXN090 0 Ω A A A A TCL+ TCL+ TCL- TCL- ETHERNET CP-00 základní modul IB-30 adresa 0 CP-00 xd/ai,xro,ao IB-30 xdi Zprac. Regulace přívodních a odtah. M Zapojení sběrnice TCL + Zkontr. Habart odtahové ventilátory 9 9

48 Dispozice umístění datových rozvaděčů. DISPOZICE... LISTY

49

50

51 Seznam kabelů Akce: Regulace přívodních a odtah. : Projekt č.: M Revize: 0 kabelu Typ kabelu List Funkční text Délka (m) Cena/m Přívodní ventilátory -W. -CYKY J 3x0+0 mm² Přívodní ventilátor -W. -CYKY J 3x0+0 mm² Přívodní ventilátor 4 -W.3 YSLCY-J 4x mm² Přívodní ventilátor 4 -W.3 YSLCY-J 4x mm² Přívodní ventilátor 4 -W.4 YSLCY-J 4x mm² Přívodní ventilátor 30 -W.4 YSLCY-J 4x mm² Přívodní ventilátor 30 -W. -CYKY J 3x0+0 mm² Přívodní ventilátor -W. -CYKY J 3x0+0 mm² Přívodní ventilátor -W.3 YSLCY-J 4x mm² Přívodní ventilátor -W.3 YSLCY-J 4x mm² Přívodní ventilátor -W.4 YSLCY-J 4x mm² Přívodní ventilátor 0 -W.4 YSLCY-J 4x mm² Přívodní ventilátor 0 -WS SYKFY xx0, mm Signály s +RV -WS. SYKFY xx0, mm Měnič - přívodní ventilátor komunikace -WS. SYKFY xx0, mm Přívodní ventilátor - PTC ve vinutí 9 -WS SYKFY xx0, mm 3 Signály s +RV -WS. SYKFY xx0, mm Měnič - přívodní ventilátor komunikace -WS. SYKFY xx0, mm Přívodní ventilátor - PTC ve vinutí 49 -WS3 SYKFY 3xx0, mm Přívodní komora - snímač tlaku 0 -WS4 SYKFY xx0, mm Přívodní komora - snímač teploty 0 -WS CATE FTP PVC 4xx0, mm 4 Připojení do sítě ETHERNET - přívodní ventilátory 80 Celková cena Odtahové ventilátory -W3. -CYKY J 3x0+3 mm² Odtahový ventilátor 4 -W3.3 YSLCY-J 4x mm² Odtahový ventilátor -W3.3 YSLCY-J 4x mm² Odtahový ventilátor -W3.4 YSLCY-J 4x mm² Odtahový ventilátor -W3.4 YSLCY-J 4x mm² Odtahový ventilátor -W4. -CYKY J 3x0+3 mm² Odtahový ventilátor 4 -W4.3 YSLCY-J 4x mm² Odtahový ventilátor /

52 kabelu Typ kabelu List Funkční text Délka (m) Cena/m -W4.3 YSLCY-J 4x mm² Odtahový ventilátor -W4.4 YSLCY-J 4x mm² Odtahový ventilátor -W4.4 YSLCY-J 4x mm² Odtahový ventilátor -WL. CYKY J x, mm² 0 Klapka odtah vzduchu 0 -WL. CYKY J 4x, mm² 0 Klapka odtah vzduchu 0 -WL8. CYKY J x, mm² 0 Klapka odtah vzduchu -WL8. CYKY J 4x, mm² 0 Klapka odtah vzduchu -WS. SYKFY xx0, mm Měnič - odtahový ventilátor komunikace 4 -WS. SYKFY xx0, mm Odtahový ventilátor - PTC ve vinutí -WS. SYKFY xx0, mm Měnič - odtahový ventilátor komunikace 8 -WS. SYKFY xx0, mm Odtahový ventilátor - PTC ve vinutí -WS9 SYKFY xx0, mm 4 Signály s +RV -WS0 SYKFY xx0, mm Signály s +RV4 8 -WS SYKFY 3xx0, mm 3 Odtahová komora - snímač tlaku 40 -WS SYKFY xx0, mm 3 Odtahová komora - snímač teploty 40 -WS3 CATE FTP PVC 4xx0, mm Připojení do sítě ETHERNET - přívodní ventilátory 0 Celková cena /

53 Seznam přístrojů Akce: Regulace přívodních a odtah. : Projekt č.: M Revize: 0 Umístění Ozn. Popis Technická data Typ Počet kusů Cena/ks Celková cena Přívodní ventilátory +RV - Rozváděč AE 800x00x300 s MP, RAL03, IP AE +RV -FP Třífázový odrušovací filtr Un 3x30/400V, In 00A, IP00 SKY3FL00BP +RV -QM Odpínače - Interpact INS0-0A - 3P 3P/0A INS0 +RV -QM Pomocný kontakt x přepínací kontakt OF +RV -QM Kryty svorek dlouhé pár Kryty svorek +RV -QM Rukojeť INS 40-0 červená na žlutém čelním panelu Rukojeť +RV -TL Motorová tlumivka Un 00V, In 3x00A, L 0,08mH SKY3TLT00-0,08 +RV - Kovová kabelová vývodka pro stíněné kabely PG +RV - Rozváděč AE 800x00x300 s MP, RAL03, IP AE +RV -FP Třífázový odrušovací filtr Un 3x30/400V, In 00A, IP00 SKY3FL00BP +RV -QM Odpínače - Interpact INS0-0A - 3P 3P/0A INS0 +RV -QM Pomocný kontakt x přepínací kontakt OF +RV -QM Kryty svorek dlouhé pár Kryty svorek +RV -QM Rukojeť INS 40-0 červená na žlutém čelním panelu Rukojeť +RV -TL Motorová tlumivka Un 00V, In 3x00A, L 0,08mH SKY3TLT00-0,08 +RV - Kovová kabelová vývodka pro stíněné kabely PG - -UF - -UF Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V AC 3x V VDi-00-3Pro-IP AC 3x V VDi-00-3Pro-IP NICKEL pole -AX. CPU, xdi/ai, xro, xao ETH00/0, RS-3, AI/DI, AO, RO 30 V/ 3A CP-00 NICKEL pole -AX. Sériová komunikace RS48 RS48 MR-04 NICKEL pole -AX. xdi, 4V DC xdi 4 VAC/DC, GO IB-30 NICKEL pole -AX FL SWITCH SFNB TX Ethernet switch, TP RJ4 portů FL SWITCH SFNB TX NICKEL pole -AX3 Barevný dotykový displej 4,3", RS-3, RS-48, Ethernet MT800i NICKEL pole -FA Jistič In A, Un 30 V a.c., charakteristika C, -pól, Icn 0 ka ic0hp CA NICKEL pole -FA Pomocný kontakt x přepínací kontakt iof NICKEL pole -FA Jistič In 4 A, Un 30 V a.c., charakteristika C, -pól, Icn 0 ka ic0hp C4A NICKEL pole -FA3 Jistič In A, Un 30 V a.c., charakteristika C, -pól, Icn 0 ka ic0hp CA NICKEL pole -FP Svodič přepětí III. stupeň třída D s vf filtrem DA- DF NICKEL pole -FU00 Pojistková svorka se signalizací poruchy pojistky G x 0 mm 8-/8-4 / 4

54 Umístění Ozn. Popis Technická data Typ NICKEL pole -FU00 Pojistka x0 mm, skleněná, pomalá T A Un 0 V ST 0 T A NICKEL pole -FU0 Pojistková svorka se signalizací poruchy pojistky G x 0 mm 8-/8-4 NICKEL pole -FU0 Pojistka x0 mm, skleněná, pomalá T 00 ma Un 0 V ST 0 T 00mA NICKEL pole -FU0 Pojistková svorka se signalizací poruchy pojistky G x 0 mm 8-/8-4 NICKEL pole -GD Napájecí zdroj TRIO-PS/ AC/4DC/. 30V AC/ 4V DC,A TRIO-PS/ AC/4DC/. NICKEL pole -HL Signálka, kompletní, 4V AC/DC, červená Harmony XB XBAVB4 NICKEL pole -KA. Relé 4V DC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 4V DC NICKEL pole -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO NICKEL pole -KA. Spona, pro patici 9 Spona Variclip, 40/ NICKEL pole -KA. Relé 30V AC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 30V AC NICKEL pole -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO NICKEL pole -KA. Spona, pro patici 9 Spona Variclip, 40/ NICKEL pole -KA. Relé 4V DC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 4V DC NICKEL pole -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO NICKEL pole -KA. Spona, pro patici 9 Spona Variclip, 40/ NICKEL pole -KA. Relé 30V AC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 30V AC NICKEL pole -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO NICKEL pole -KA. Spona, pro patici 9 Spona Variclip, 40/ NICKEL pole -ZS Soklová zásuvka In A, Ue 30 V a.c., s ochranným kolíkem, šířka, modulu ZSE-03 NICKEL pole - Svorka řadová 0 pro připojení kabelu - průřez NICKEL pole - Svorka řadová, pro připojení kabelu - průřez,, 39 Počet kusů Cena/ks Celková cena Odtahové ventilátory +RV3 - Rozváděč AE 800x00x300 s MP, RAL03, IP AE +RV3 -F Pojistkový odpínač Ie0 A, Ue 90 V, 3-pól. FH00-3A/F +RV3 -F Pojistková vložka Un 00 V a.c./0 V d.c., velikost 00, gg - charakteristika pro všeobecné použití, Cd/Pb free PN00 A gg +RV3 -FP Třífázový odrušovací filtr Un 3x30/400V, In 0A, IP00 SKY3FL0BP +RV3 -QM Odpínače - Interpact INS - A - 3P 3P/A INS +RV3 -QM Pomocný kontakt x přepínací kontakt OF +RV3 -QM Kryty svorek dlouhé pár Kryty svorek +RV3 -QM Rukojeť INS 40-0 červená na žlutém čelním panelu Rukojeť +RV3 -TL Motorová tlumivka Un 00V, In 3x0A, L 0,mH SKY3TLT0-0, +RV3 - Kovová kabelová vývodka pro stíněné kabely PG +RV4 - Rozváděč AE 800x00x300 s MP, RAL03, IP AE +RV4 -F Pojistkový odpínač Ie0 A, Ue 90 V, 3-pól. FH00-3A/F +RV4 -F Pojistková vložka Un 00 V a.c./0 V d.c., velikost 00, gg - charakteristika pro všeobecné použití, Cd/Pb free PN00 A gg +RV4 -FP Třífázový odrušovací filtr Un 3x30/400V, In 0A, IP00 SKY3FL0BP +RV4 -QM Odpínače - Interpact INS - A - 3P 3P/A INS +RV4 -QM Pomocný kontakt x přepínací kontakt OF / 4

55 Umístění Ozn. Popis Technická data Typ +RV4 -QM Kryty svorek dlouhé pár Kryty svorek +RV4 -QM Rukojeť INS 40-0 červená na žlutém čelním panelu Rukojeť +RV4 -TL Motorová tlumivka Un 00V, In 3x0A, L 0,mH SKY3TLT0-0, - Kovová kabelová vývodka pro stíněné kabely PG Počet kusů Cena/ks Celková cena - -UF3 - -UF4 Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V Frekvenční měnič VersiDrive i/ Pro, IP, KW/400V AC 3x V VDi-00-3Pro-IP AC 3x V VDi-00-3Pro-IP +DT - Rozváděč AE, 00x0x0 s MP, RAL03, IP AE +DT -AX. CPU, xdi/ai, xro, xao ETH00/0, RS-3, AI/DI, AO, RO 30 V/ 3A CP-00 +DT -AX. xdi, 4V DC xdi 4 VAC/DC, GO IB-30 +DT -AX FL SWITCH SFNB TX Ethernet switch, TP RJ4 portů FL SWITCH SFNB TX +DT -AX3 Barevný dotykový displej 4,3", RS-3, RS-48, Ethernet MT800i +DT -FA Jistič In A, Un 30 V a.c., charakteristika C, -pól, Icn 0 ka ic0hp CA +DT -FA Pomocný kontakt x přepínací kontakt iof +DT -FA Jistič In 4 A, Un 30 V a.c., charakteristika C, -pól, Icn 0 ka ic0hp C4A +DT -FA3 Jistič In A, Un 30 V a.c., charakteristika C, -pól, Icn 0 ka ic0hp CA +DT -FP Svodič přepětí III. stupeň třída D s vf filtrem DA- DF +DT -FU00 Pojistková svorka se signalizací poruchy pojistky G x 0 mm 8-/8-4 +DT -FU00 Pojistka x0 mm, skleněná, pomalá T A Un 0 V ST 0 T A +DT -FU0 Pojistková svorka se signalizací poruchy pojistky G x 0 mm 8-/8-4 +DT -FU0 Pojistka x0 mm, skleněná, pomalá T 00 ma Un 0 V ST 0 T 00mA +DT -FU0 Pojistková svorka se signalizací poruchy pojistky G x 0 mm 8-/8-4 +DT -GD Napájecí zdroj TRIO-PS/ AC/4DC/. 30V AC/ 4V DC,A TRIO-PS/ AC/4DC/. +DT -HL Signálka, kompletní, 4V AC/DC, červená Harmony XB XBAVB4 +DT -KA. Relé 4V DC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 4V DC DT -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO DT -KA. Spona, pro patici 9 Spona Variclip, 40/ DT -KA. Relé 30V AC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 30V AC DT -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO DT -KA. Spona, pro patici 9 Spona Variclip, 40/ DT -KA. Relé 4V DC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 4V DC DT -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO DT -KA. Spona, pro patici 9 Spona Variclip, 40/ DT -KA. Relé 30V AC P do patice / do PS, 8 A, řada 40 Relé, DIN/PS, P/8A, 30V AC DT -KA. Patice, pro řadu 40 Patice, DIN, 40/44/99.80, P/P, BO DT -KA. Spona, pro patici 9 Spona Variclip, 40/ DT -QM Hlavní vypínač, -pól, 0A P/0A T0--800/EA/SVB +DT -ZS Soklová zásuvka In A, Ue 30 V a.c., s ochranným kolíkem, šířka, modulu ZSE-03 +DT - Svorka řadová, pro připojení kabelu - průřez,, 3 3 / 4
