Příloha č. 1 Soupis použitých periferií řídicího systému celé klimatizační jednotky

Transkript

1 Příloha č. 1 Soupis použitých periferií řídicího systému celé klimatizační jednotky Zdroj [vlastní tvorba]

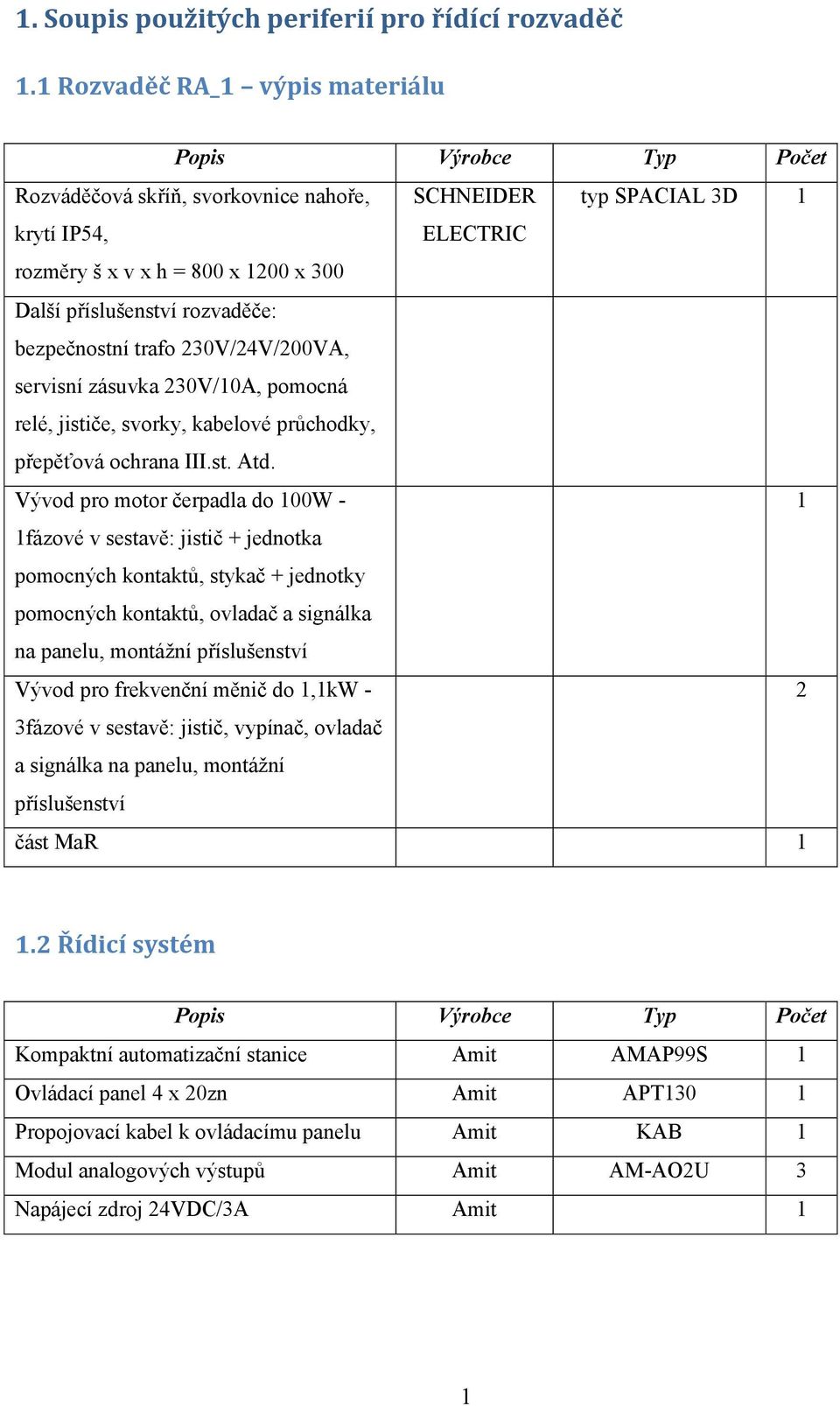

2 1. Soupis použitých periferií pro řídící rozvaděč 1.1 Rozvaděč RA_1 výpis materiálu Popis Výrobce Typ Počet Rozváděčová skříň, svorkovnice nahoře, SCHNEIDER typ SPACIAL 3D 1 krytí IP54, rozměry š x v x h = 800 x 1200 x 300 ELECTRIC Další příslušenství rozvaděče: bezpečnostní trafo 230V/24V/200VA, servisní zásuvka 230V/10A, pomocná relé, jističe, svorky, kabelové průchodky, přepěťová ochrana III.st. Atd. Vývod pro motor čerpadla do 100W - 1 1fázové v sestavě: jistič + jednotka pomocných kontaktů, stykač + jednotky pomocných kontaktů, ovladač a signálka na panelu, montážní příslušenství Vývod pro frekvenční měnič do 1,1kW - 2 3fázové v sestavě: jistič, vypínač, ovladač a signálka na panelu, montážní příslušenství část MaR Řídicí systém Popis Výrobce Typ Počet Kompaktní automatizační stanice Amit AMAP99S 1 Ovládací panel 4 x 20zn Amit APT130 1 Propojovací kabel k ovládacímu panelu Amit KAB 1 Modul analogových výstupů Amit AM-AO2U 3 Napájecí zdroj 24VDC/3A Amit 1 1

3 1.3 Prvky měření a regulace vzduchotechniky prvky měření a regulace připojené z rozváděče MK3.1, Servopohon pro ovládání VZT klapek s Belimo SF24-SR 2 MK3.2 pružinou pro zpětný chod, napájení 24V, 50Hz, 0-10V řízení, 20Nm, přestavná doba 150/16s (otevřeno/zavřeno) MK3.3 Servopohon pro ovládání VZT klapky Belimo SM24A-SR 1 rekuperátoru, napájení 24V, 50Hz, 0-10V, 20Nm MK3.4 Servopohon pro ovládání VZT klapky Belimo SM24A-SR 1 směšovací, napájení 24V, 50Hz, 0-10V, 20Nm SP3.1, Snímač tlakové diference pro Dungs Pa 4 SP3.2, SP3.3, SP3.4 vzduchotechniku dvoupolohový, měřící rozsah 20 až 300Pa, zatížitelnost kontaktu 250V, 3A, krytí IP 54, včetně montážního příslušenství SP3.5 Snímač tlakové diference pro Dungs Pa 1 vzduchotechniku dvoupolohový, měřící rozsah 100 až 1000Pa, zatížitelnost kontaktu 250V, 3A, krytí IP 54, včetně montážního příslušenství BT3.1, Odporový snímač teploty Ni 1000 do Regmet P12S BT3.2, BT3.3, BT3.4 klimatizace, rozsah -30 až +200 C, krytí IP54 BT3.5 Odporový snímač teploty Ni 1000 Regmet P14S 1 příložný, rozsah -30 až +120 C, krytí IP54 BT3.6 Odporový snímač teploty Ni 1000 Regmet P10S 1 prostorový, rozsah -30 až +70 C, krytí IP30 BQ3.1 Čidlo kvality vzduchu prostorové 24VAC, 0-10V Siemens QPA

4 ST3.1 Termostat protimrazové ochrany s Alco controls TS1COP 1 kapilárovým čidlem, délka kapiláry 6m, rozsah -5 až +15 C, vč. montážního příslušenství MV3.1 Regulační a vyvažovací ventil dodávka ÚT Danfoss, AB-QM 1 dvoucestný, závitový, PN 16, DN 25, kvs=x m3/hod, včetně servopohonu 24VAC, 0-10VDC plus, AME 110NL, 24VAC, 0-10V HL3.1 Signálka do panelu 24V/50Hz, žlutá Eleco HIS 95-Y,24VAC 1 HL3.2 Signálka do panelu 24V/50Hz, zelená Eleco HIS 95-G,24VAC 1 FM3.1 Frekvenční měnič Vp, 1,1kW/400V, IP55 dodávka VZT Wolf, VLT FC102 1 M3.1 Ventilátor přívodní, 1,1kW/400V dodávka VZT Wolf, KG40 1 TK3.1 Termokontakt / termistor motoru Vp dodávka VZT Wolf 1 FM3.2 Frekvenční měnič Vo, 1,1kW/400V, IP55 dodávka VZT Wolf, VLT FC102 1 M3.2 Ventilátor odsávací, 1,1kW/400V dodávka VZT Wolf, KG40 1 TK3.2 Termokontakt / termistor motoru Vo dodávka VZT Wolf 1 Č3.1 Čerpadlo 230V,2A dodávka ÚT Grundfoss, Alpha CH2.1 Agregát chlazení - kondenzační jednotka dodávka VZT Daikin ERQ125AW1 1 CH2.1 Řídící skříňka 230V dodávka VZT Daikin, EKEXV100, 1 EKEQFCB, BRC1D52 CH2.2, Multisplit chlazení -2x venkovní, 4x dodávka VZT Daikin RZQ200C + 2 CH2.2b vnitřní jednotka FCQG100F + BRC1E52B EPS EPS kabel - kontakt dodávka EPS 1 3

5 2. Soupis napájecích a ovládacích kabelů MaR Označení Typ Odkud Kam Popis W1 JYTY 2Dx1 RA3 BT3.1 čidlo teploty VZT přívod W2 JYTY 2Dx1 RA3 BT3.2 čidlo teploty VZT odtah W3 JYTY 2Dx1 RA3 BT3.3 čidlo teploty - venkovní W4 JYTY 2Dx1 RA3 BT3.4 čidlo teploty - výfuk W5 JYTY 2Dx1 RA3 BT3.5 čidlo teploty protimrazové vody W6 JYTY 2Dx1 RA3 BT3.6 čidlo teploty prostor prodejna W7 JYTY 4Dx1 RA3 BQ3.1 čidlo kvality vzduchu prodejna W8 JYTY 7Dx1 RA3 FM3.1 frekvenční měnič Vp ovládání W9 CYKY 4Jx1,5 RA3 FM3.1 frekvenční měnič Vp napájení W10 CMFM 4Jx1,5 FM3.1 M3.1 ventilátor Vp W11 JYTY 2Dx1 FM3.1 TK3.1 ventilátor Vp - termokontakt W12 JYTY 7Dx1 RA3 FM3.2 frekvenční měnič Vo ovládání W13 CYKY 4Jx1,5 RA3 FM3.2 frekvenční měnič Vo napájení W14 CMFM 4Jx1,5 FM3.2 M3.2 ventilátor Vo W15 JYTY 2Dx1 FM3.2 TK3.2 ventilátor Vo - termokontakt W16 JYTY 4Dx1 RA3 MV3.1 ventil ohřívače W17 CYKY 3Jx1,5 RA3 Č3.1 čerpadlo ohřívače W18 JYTY 4Dx1 RA3 MK3.1 klapka vstupní W19 JYTY 4Dx1 RA3 MK3.2 klapka výstupní W20 JYTY 4Dx1 RA3 MK3.3 klapka rekuperátoru W21 JYTY 4Dx1 RA3 MK3.4 klapka směšovací W22 JYTY 2Dx1 RA3 SP3.1 diferenční tlak na filtru - přívod W23 JYTY 2Dx1 RA3 SP3.2 diferenční tlak na filtru - odtah W24 JYTY 2Dx1 RA3 SP3.3 dif. tlak na ventilátoru - přívod W25 JYTY 2Dx1 RA3 SP3.4 dif. tlak na ventilátoru - odtah W26 JYTY 2Dx1 RA3 SP3.5 diferenční tlak na rekuperátoru W27 JYTY 2Dx1 RA3 ST3.1 protimrazový termostat W28 JYTY 14Dx1 RA2 CH2.1 chlazení-ovládání W29 CYKY 3Jx1,5 RA2 CH2.1 chlazení-napájení řídící skříně W30 JYTY 4Dx1 RA2 CH2.2a blokování chlazení - multisplit W31 JYTY 4Dx1 RA2 CH2.2b blokování chlazení - multisplit W32 dod. EPS RA3 EPS EPS 4

6 3. Soupis vstupů / výstupů řídicího systému 3.1 Analogové vstupy 1 teplota VZT přívod BT3.1 Ni1000, teplota VZT odtah BT3.2 Ni1000, teplota venkovní-sání BT3.3 Ni1000, teplota výfuk za rekuper. BT3.4 Ni1000, teplota vody zpátečky BT3.5 Ni1000, teplota prostor prodejna BT3.6 Ni1000, snímač kvality vzduchu prodejna BQ V 3.2 Analogové výstupy 1 ventil ohřívače VZT MV V 2 ventilátor přívod - otáčky FM V 3 ventilátor odtah - otáčky FM V 4 rekuperační klapka MK V 5 směšovací klapka, vstupní, výstupní MK3.4,2,1 0-10V 6 chlazení CH V 3.3 Digitální výstupy 1 ventilátor přívod - uvolnění chodu FM3.1 relé 2 ventilátor odtah - uvolnění chodu FM3.2 relé 3 čerpadlo ohřívače Č3.1 relé 4 signalizace poruchy HL3.1 relé 5 signalizace chodu HL3.2 relé 6 chlazení VZT CH2.1 relé 5

7 3.4 Digitální vstupy 1 protimrazová ochrana ST3.1 0=porucha 2 diferenční tlak - filtr přívod SP3.1 0=porucha 3 diferenční tlak - filtr odtah SP3.2 0=porucha 4 diferenční tlak - ventilátor přívod SP3.3 1=chod 5 diferenční tlak - ventilátor odtah SP3.4 1=chod 6 diferenční tlak - rekuperátor SP3.5 0=porucha 7 ventilátor přívod - FM porucha FM3.1 0=porucha 8 ventilátor odtah - FM porucha FM3.2 0=porucha 9 čerpadlo ohřívače - chod Č3.1 1=chod 10 čerpadlo ohřívače - porucha Č3.1 0=porucha 11 kvitace poruchy SB3.1 1=chod 12 EPS EPS 0=porucha 13 chlazení VZT CH2.1 0=porucha 14 chlazení VZT CH2.1 1=chod Celkem 33 IO bodů 6
