S O U S T R U H Y. Záruční list NÁVOD K OBSLUZE. Soustruh GDM obj. číslo: Číslo zakázky. Výrobek. Typ. Číslo výrobku.

Transkript

1 Záruční list NÁVOD K OBSLUZE Výrobek Soustruh GDM 1000 Typ Razítko Datum Výrobní číslo Číslo výrobku S O U S T R U H Y obj. číslo: Číslo zakázky Razítko Číslo zakázky Razítko Číslo zakázky Razítko Výhradní dovozce pro ČR: UNICORE nářadí s.r.o. Počernická 120, Karlovy Vary - CZ tel.: ; fax: ; info@unicore.cz;

2 Obsah Kapitola Strana 1 Instrukce bezpečnosti práce 2 2 Popis 3 3 Technické údaje 3 4 Montáž 4 5 Soustružení 6 6 Kopírování na soustruhu 7 7 Soustružení pomocí šablon 8 8 Náhradní díly /seznam náhradních dílů 9 1. Instrukce bezpečnosti práce 1. Se strojem se důkladně seznamte. Pozorně si pročtěte návod k obsluze vydaný výrobcem. Seznamte se s omezeními při používání i se speciálními možnými riziky, která mohou při práci se strojem nastat. 2. Zajistěte, aby všechny nástroje byly dobře nabroušené. 3. Zajistěte, aby byly namontované ochranné kryty. Je nutno zajistit, aby ochranná zařízení byla funkční, správně seřízená a nastavená. 4. Seřizovací klíče po použití odkliďte. Před zapnutím stroje se ujistěte, že jste odklidili nářadí používané pro seřizování. 5. Své pracoviště udržujte čisté. Nepořádek na pracovišti a pracovním stole může vést k úrazům. Na podlaze nesmí být nikdy vosk ani piliny, aby neklouzala. 6. Vyhněte se nebezpečnému prostředí. Motorové stroje nepoužívejte v mokrém nebo vlhkém prostředí. Zajistěte dobré osvětlení pracoviště. Kolem stroje musí být ponechán dostatek místa. 7. Děti udržujte v bezpečné vzdálenosti od stroje. Všechny osoby, které nepracují v daném provozu, je nutno udržovat v bezpečné vzdálenosti od pracoviště. 8. Stroje nepřetěžujte. Stroje pracují lépe a bezpečněji při parametrech, pro které byly dimenzovány. 9. Používejte správné nářadí. Nářadí a přídavná zařízení používejte pouze pro účely, pro které jsou určeny. 10. Noste správný pracovní oděv. Jsou zakázány volné části oděvu, rukavice, kravaty nebo šperky (prsteny, náramkové hodinky atd.), které se mohou zachytit do pohyblivých částí stroje. Pro zajištění stability dejte přednost botám s gumovou podrážkou. Máte-li dlouhé vlasy, zakryjte si je. Dlouhé rukávy si vyhrňte nad lokty. 11. Používejte ochranné brýle. Používejte rovněž protiprachovou masku na obličej, pokud při obrábění vzniká prach. Při delší práci na stroji používejte ochranná sluchátka nebo zátky do uší. 12. Nenaklánějte se příliš dopředu. Dávejte vždy pozor, abyste měli stabilitu a neztratili rovnováhu. 13. Nářadí udržujte neustále v dobrém stavu. Pro dosažení optimálních výsledků a zajištění bezpečnosti je nutno udržovat nářadí neustále ostré a čisté. Dodržujte instrukce pro mazání a výměnu příslušenství. 14. Stroj odpojte od sítě Před údržbou, při výměně příslušenství jako jsou břity, soustružnické nože atd. 15. Zabraňte neúmyslnému spuštění stroje. Před zasunutím zástrčky do zásuvky se přesvědčete, že spínač je v poloze vypnuto. 16. Kontrolujte poškození součástí. Před použitím stroje, ochranného zařízení nebo jiné součásti, která vykazuje známky poškození, je třeba pečlivě zkontrolovat, zda ještě řádně funguje a splňuje účel, ke kterému je určena. Kontrolujte nastavení pohyblivých součástí, jejich nasazení a všechny ostatní podmínky, které mohou negativně ovlivnit funkci jednotlivých částí stroje. Poškozené ochranné zařízení nebo jinou část stroje je nutno řádně opravit nebo vyměnit

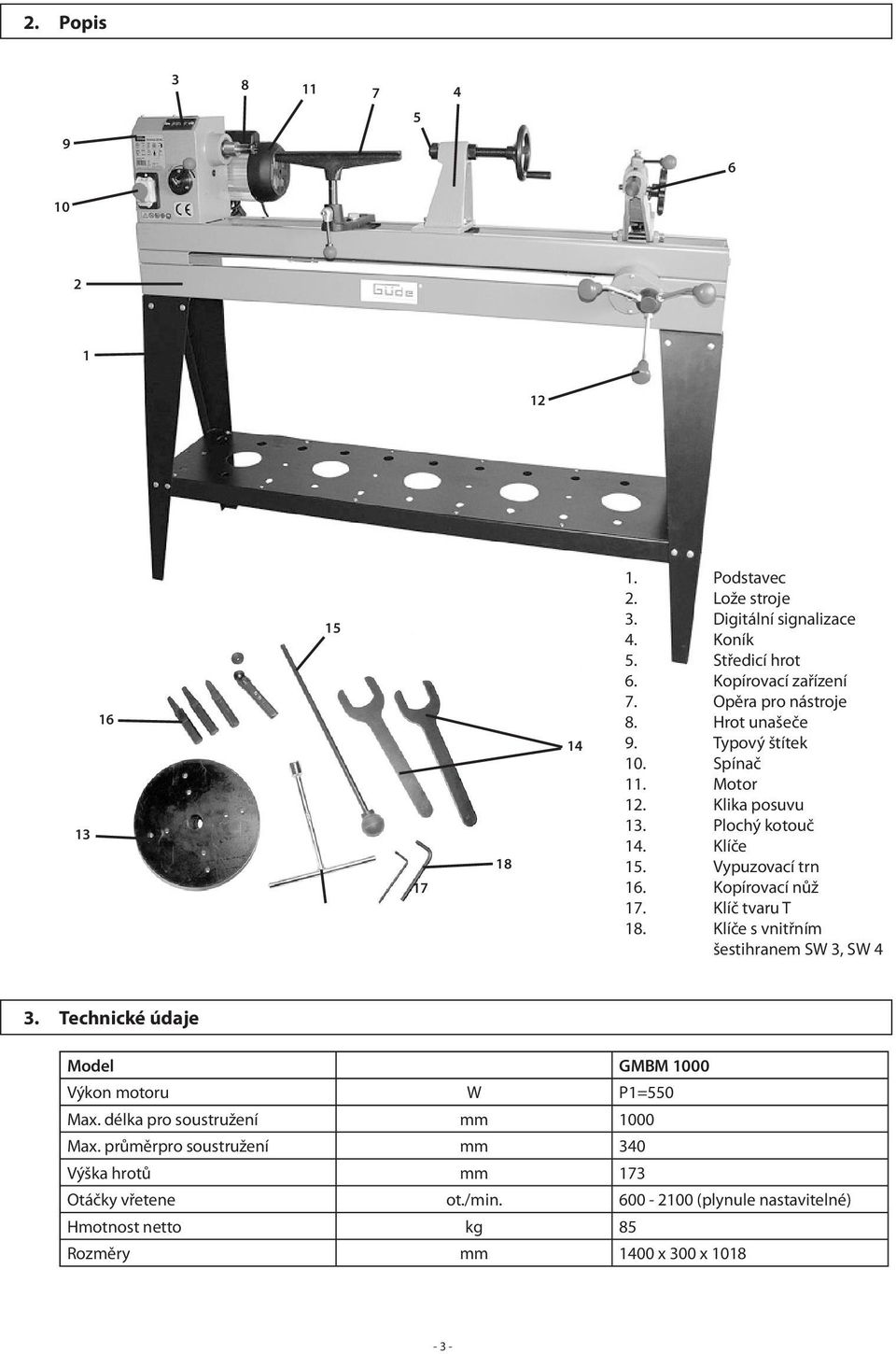

3 2. Popis Podstavec 2. Lože stroje 3. Digitální signalizace 4. Koník 5. Středicí hrot 6. Kopírovací zařízení 7. Opěra pro nástroje 8. Hrot unašeče 9. Typový štítek 10. Spínač 11. Motor 12. Klika posuvu 13. Plochý kotouč 14. Klíče 15. Vypuzovací trn 16. Kopírovací nůž 17. Klíč tvaru T 18. Klíče s vnitřním šestihranem SW 3, SW 4 3. Technické údaje Model GMBM 1000 Výkon motoru W P1=550 Max. délka pro soustružení mm 1000 Max. průměrpro soustružení mm 340 Výška hrotů mm 173 Otáčky vřetene ot./min (plynule nastavitelné) Hmotnost netto kg 85 Rozměry mm 1400 x 300 x

4 4. Montáž 1. PODSTAVEC Podstavec namontujte podle obrázku. Dbejte na to, abyste šrouby neutáhli stejně. Tím si usnadníte polohování montážních otvorů a jejich následnou fixaci pomocí šroubů (viz následující schéma) 2. ÚVOD Tvrdší, krátkovlákenné a suché dřevo je zásadně vhodnější než měkké a čerstvé dřevo s dlouhými vlákny. Velmi vhodné je dřevo ovocných stromů, ořešáků a listnatých stromů. Dřevo pokud možno upravte přiříznutím (příp. i štípáním) na tloušťku, kterou budete později potřebovat. Dřevo má být uloženo na suchém a vzdušném místě bez působení slunečního záření. Orientační doba sušení: na 1 cm tloušťky = 1 rok. Tím do značné míry zabráníte praskání dřeva při soustružení. 3. PŘÍPRAVA Polotovary nebo dřevo na soustružení je nutno vystředit bez jakékoliv nevyváženosti mezi stranu unašeče (strana stroje) a stranu vodicího válce (koník), abyste zabránili úrazu v důsledku případného vytržení materiálu při obrábění! Dbejte na to, abyste používali kulatinu nebo řezivo, které pokud možno prochází rovnoběžně. Na obráběný polotovar si narýsujte tužkou nebo rýsovátkem střed, který zjistíte pomocí pravítka nebo středicího úhelníku (dodáváme jako nadstandard). Bližší vysvětlení najdete v následujícím schématu: A C B D Montážní schéma pro podstavec: Nejprve namontujte na podstavec pomocí dodaných šroubů a matic nohy, pak stroj pevně přišroubujte k podstavci. A + B: Zjištění středu pomocí hran polotovaru C: Zjištění středu pomocí středicího úhelníku (dodáváme jako nadstandard) D: Fixace středu s pomocí kladiva a hrotu 4. ZÁKLADNÍ POJMY Hrubé obrábění: Hrubé a silné odebírání materiálu z obrobku za účelem vytvoření hrubého tvaru (otáčky ot./min.). Hlazení: Drobné, jemné odebírání za účelem vytvoření jemných obrysů (otáčky ot./min.). Broušení: Konečné obrábění pomocí brousicího plátna nebo papíru (otáčky ot./min.). Leštění: Obrábění pomocí látky nebo rouna s přídavkem lešticích prostředků, např. past, olejů, prostředků na ošetřování dřeva nebo tuků (dodáváme jako nadstandard). POZOR: Při obrábění soustruženého materiálu pomocí brousicích a lešticích prostředků je nutná zvýšená opatrnost z důvodu vznikající přilnavé síly! Např.: Nebezpečí poranění v důsledku zachycení látky, rouna atd. Na tento výrobek je poskytována záruční doba 36 měsíců ode dne nákupu. Během této doby odstraní bezplatně autorizovaný servis značky Güde veškeré závady, způsobené vadným materiálem nebo chybou ve výrobě. Výrobce garantuje zachování odpovídajících funkčních vlastností výrobku a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů ve vlastním značkovém servisu. Záruka automaticky zaniká v těchto případech : nebyl-li předložen originál záručního listu včetně prodejního dokladu údaje v záručním listě (dokladu o koupi) se liší od údajů uvedených na výrobku výrobek byl používán v rozporu s přiloženým návodem k obsluze uživatel provedl svévolný zásah do konstrukce výrobku Záruka se nevztahuje : na veškerá mechanická poškození na poškození, způsobená vnějšími vlivy (například nevhodným umístěním, klimatickými podmínkami, znečištěním apod.) na běžnou údržbu výrobku ( například promazání, vyčištění stroje,..) na opotřebení funkčních částí výrobku v důsledku používání Autorizované servisní středisko pro Českou republiku : GÜDE SERVIS CENTRUM UNICORE nářadí s.r.o. Počernická Karlovy Vary Stará Role Vedoucí servisu: p. Martin Čáslava Informace o reklamacích: p. Čáslava, p. Wollenheit, p. Mihál, p. Kafka Prodej ND: p. Roman Kafka tel. : fax : servis@unicore.cz Non-stop přímá servisní linka: Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu. U reklamací, podaných bez originálního obalu, nese riziko následků případného mechanického poškození výhradně zákazník. Po obdržení kompletního výrobku v nerozloženém stavu posoudí oprávněnost reklamace servisní oddělení. Případné záruční opravy potvrdí servisní oddělení do záručního listu. Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem ( obchodníkem ) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list. Pokud nebude shledána závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika ( 500,- Kč / hod. ) a přepravou výrobku zpět vlastník výrobku. Z Á R U Č N Í P O D M Í N K Y

5 PROHLÁŠENÍ O SHODĚ ES EC Declaration of Conformity 5. Smontovaný soustruh s podstavcem Hotově smontovaný soustruh s upnutou předlohou pro kopírování Tímto prohlašujeme my, We herewith declare, Güde GmbH & Co. KG Birkichstrasse 6, Wolpertshausen, Germany že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic ES na bezpečnost a hygienu. that the following Appliance complies with the appropriate basic safty and health requirements of the EC Directive based on its design and type, as brought into circulation by us. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost. In a case of alternation of the machine, not agreed upon by us, this declaration will loose its validity. 6. MONTÁŽ KOPÍROVACÍHO RAMENE Kopírovací rameno veďte mezi dvěma přídržnými spojkami umístěnými na saních a šroub (73) nasuňte do otvoru ložiska. Matice po obou stranách dotáhněte. POZOR: Nedotahujte příliš pevně, rameno musí zůstat pohyblivé. 7. MONTÁŽ KOLEČKA POSUVU Kolečko posuvu nasuňte na osu saní. Zajistěte jej šroubem s vnitřním šestihranem na nákružku posuvného kolečka Označení přístrojů: - Soustruh typu 1000 Machine Description: Číslo výrobku: Article-No.: Příslušné směrnice ES: Applicable EC Directives: - Směrnice ES o nízkém napětí 73/23/EWG, a Směrnice o strojích 98/37/EC, obě ve znění změn prostřednictvím směrnic 93/44/EEC + 93/68/EC 8. MONTÁŽ OPĚRY NÁSTROJE Držák opěry nástroje a základovou desku namontujte na lože stroje a dotáhněte. Pak fixujte opěru nástroje v držáku pomocí svěracího šroubu. Opěru nástroje umístěte co nejblíže soustruženému materiálu. Použité harmonizované normy: - EN 60204/VDE 0113: Applicable harmonized Standards: - EN : A1: EN : 1993+A1 - EN : EN : 1995+A13 - EN : 1995 POZOR: Soustružený materiál se nesmí při soustružení dotýkat opěry nástroje. Před zahájením práce obrobek rukou protočte a ujistěte se, že se otáčí volně. Místo: Wolpertshausen Place: Datum/podpis výrobce: Date/Authorized Signature: Údaje o podepsaném: Title of Sinatory: pan Arnold, jednatel - 5 -

6 5. Soustružení 1. NASTAVENÍ OTÁČEK Díky speciální převodovce s variabilními řemenicemi lze otáčky stroje nastavovat plynule a je umožněno přesné analogové nastavení otáček, které se digitálně zobrazují na skříni převodovky. Otáčky je nutno nastavovat, když je stroj v chodu, abyste nepoškodili řemenici. Zásadně platí: Hrubé obrábění: ot./min. Hlazení: ot./min. POZOR: Před zastavením stroje je nutno vždy nejprve snížit otáčky na minimum, to usnadní nový rozběh stroje. Hrubé obrábění a hlazení: Soustružnické dláto přiložte dle obrázku na opěru nástroje a oběma rukama jej pevně a bezpečně přidržujte. Dbejte na to, aby k odebírání třísek docházelo ve výši středové osy a měli jste dostatečný úhel čela (viz schéma). Používejte pouze přesně nabroušené a ostré nástroje. Špatně Správně 2. ODSTRANĚNÍ HROTU UNAŠEČE: Za účelem odstranění hrotu unašeče veďte vypuzovací trn z levé strany stroje otvorem vřetena a hrot unašeče silou vyrazte z kužele (to platí pro veškeré nástroje s upínáním pomocí kuželového úchytu MK2). Číslo náhradního dílu Označení Počet Obj. č. Č. verze Pol. č. Obj. č. Č. verze Pol. č. Číslo náhradního dílu Označení Počet Podložka ø Víko převodovky Lože stroje Pojistný kroužek Podložka ø Hřídel Šroub M10x Pouzdro Úchyt lože Pouzdro Ocelová opěra Pojistný kroužek Držák ocel. opěry Kolo převodovky Podstavec pravý Klín Přítlač. deska koníku Dláto Podélná vzpěra Nůž ø Podstavec levý Nůž ø Příčná vzpěra Nůž ø Šroub Šroub kříž. M4x Přítlačná deska Matice M Podložka ø Šroub kříž. M3x Deska Držák Závit. vložka M6x1, Induktor Ochrana řemene Otáčkoměr Fixační deska Šroub Šroub M8x Platina Fixační šroub Matice M Třecí kroužek Přídržná deska Kopírovací nůž Šroub s čočk. hl Kopírovací nůž Fixační deska Třecí kroužek Digitální signaliz Matice M Matice M Šroub kříž.m5x SOUSTRUŽENÍ S PLOCHÝM KOTOUČEM: Soustružíte-li talíře nebo misky, odstraňte hrot unašeče a plochý kotouč našroubujte na závit vřetene. POZOR: Dobře zajistěte pomocí dvou dodaných vidlicových klíčů! TIP: Polotovar uřízněte delší než je nutné a upevněte jej pomocí šroubů na plochý kotouč. (Upevněte centricky, abyste zabránili nevyváženosti!)

7 Číslo náhradního dílu Označení Počet Obj. č. Č. verze Pol. č. Obj. č. Č. verze Pol. č. Číslo náhradního dílu Označení Počet Ruční kolo Matice M Šroub M6x Ruční kolo Držák Šroub M8x Podložka Kuličk. ložisko Šroub M6x Kopírovací kolík Upínací deska Kopírovací rameno Držák šablony Stavěcí šroub Vřeteno Pouzdro Svorník M6x Šroub M6x Závěs Kolo Šroub M4x Upínací páka Kryt vřetene Kroužek C M Šroub M5x Šroub M8x Síťový kabel Ruční kolo Vodicí pouzdro Podložka ø Pojistný kroužek Šroub M6x Pružina Kopírovací pinola Řemenice li Kloubové vřeteno Řemenice re Kroužek C M U-Podložka ø Šroub Klín Pružina Motor Kroužek C M Vřeteník Kuličk. ložisko Plochý kotouč Ozubené kolo Hrot unašeče Matice M Pojistný kroužek Čep kloubu Řemenice re Pružná svorka Klínový řemen Kuličk. ložisko Řemenice li Vodicí tyč Pojistný kroužek Kopírovací držák Kuličkové ložisko Převodová hřídel Pohyblivý držák Náboj kola Pružina Matice M Matice M Kulový knoflík Šroub M8x Stupnice Kolík Spínač hr. šroub M8x Šroub M4x Pojistný kroužek Hřídel Kuličk. ložisko Převodová hřídel Pojistný kroužek Kroužek C Klín Výstředná hřídel Vřeteno Šroub s ploch.hl.m4x Hrot soustruhu Kolík Kuličk. ložisko Tyč Kužel Podložka ø Koník Šroub M8x Vřeteno koníku Šroub M16x35 6. Kopírování na soustruhu 1. Za účelem kopírování je nutno namontovat mezi koník a hrot unašeče kopírovací rameno. Abyste kopírovací zařízení umístili mezi koník a hrot unašeče nebo plochý kotouč, je nutno odšroubovat svěrací šrouby na koníku a koník odmontovat. 2. Nyní povolením obou šroubů rozeberte upínací desku. Pak se sejmou desky, opět se nasadí za kopírovací rameno a namontuje se koník. 3. Kopírovaný originál se upne mezi středicí hroty kopírovací upínky. Nyní lze pomocí stahovacího šroubu nastavit hloubku záběru (přítlak kopírovacího ramene). Kopírovací nůž se nastaví na největší průměr. Soustružený materiál přejíždějte rovnoměrně po celé délce kopírovací předlohy tak dlouho, až se již nebudou odebírat třísky. Nastavení kopírovacích nožů se upravuje otáčením ručního kolečka a fixuje se svěracím šroubem tak dlouho, až je dosaženo požadovaného obrysu resp. požadovaného průměru

8 7. Soustružení pomocí šablon 8. Výkres rozloženého stroje a seznam součástí Kopírovací šablony lze vyrobit z nejrůznějších materiálů, velmi vhodná je překližka. Šablona napodobuje obrys kusu, který je třeba vysoustružit. Kopírovací šablona (např. z překližky) Hotový obrobek s obrysem odpovídajícím šabloně 1. Chcete-li použít jako předlohu kopírovací šablonu, vyklopte přídržné zařízení nahoru a zajistěte jej mezi středicími hroty kopírovacích upínek. 2. Povolte stahovací šrouby přítlačné lišty, abyste mohli upnout šablonu. Při soustružení se šablona přejíždí tak dlouho, až na obrobku vznikne požadovaný obrys
