1 FZ 99 P. /HA FZ 99 P. IX/HA FQ 99 P. /HA FB 89 P. /HA FB 89 P. IX/HA FZ 99 P. F /HA FZ 99 P. IX F /HA FQ 99 P. F /HA F 89 P. /HA F 89 P. IX/HA FB 89 GP./HA FB 89 GP. IX/HA FD 99 GP./HA FQ 99 GP. F/HA FQA 99 GP./HA FZ 99 GP. F/HA FZ 99 GP. IX F/HA F 89 GP. IX/HA F 99 GP. F/HA F 99 GP. IX F/HA Elektrická trouba Návod k instalaci a obsluze

2 FZ 99 P. /HA FZ 99 P. IX/HA FQ 99 P. /HA FB 89 P. /HA FB 89 P. IX/HA FZ 99 P. F /HA FZ 99 P. IX F /HA FQ 99 P. F /HA F 89 P. /HA F 89 P. IX/HA FB 89 GP./HA FB 89 GP. IX/HA FD 99 GP./HA FQ 99 GP. F/HA FQA 99 GP./HA FZ 99 GP. F/HA FZ 99 GP. IX F/HA F 89 GP. IX/HA F 99 GP. F/HA F 99 GP. IX F/HA Trouba Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti Indesit Company, spa. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company, spa ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. ž budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé ÚČINNOSTI a bezpečnosti tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly.

3 Návod k instalaci a obsluze TROUBA Obsah CZ FZ 99 P. /HA FZ 99 P. IX/HA FQ 99 P. /HA FB 89 P. /HA FB 89 P. IX/HA FZ 99 P. F /HA FZ 99 P. IX F /HA FQ 99 P. F /HA F 89 P. /HA F 89 P. IX/HA FB 89 GP./HA FB 89 GP. IX/HA FD 99 GP./HA FQ 99 GP. F/HA FQA 99 GP./HA FZ 99 GP. F/HA FZ 99 GP. IX F/HA F 89 GP. IX/HA F 99 GP. F/HA F 99 GP. IX F/HA Instalace, 5 Umístění Elektrické připojení Typový štítek Popis spotřebiče, 6 Celkový pohled Ovládací panel Displej Uvedení do chodu a používání, 7 Nastavení hodin Nastavení časovače Zapnutí trouby Režimy pečení, 80 Režimy pečení Naprogramování pečení Praktické rady pro pečení Tabulka rad pro pečení Upozornění a tipy, Obecné bezpečnostní pokyny Recyklace a likvidace Respektování a ochrana životního prostředí Péče a údržba, Vypnutí spotřebiče Čištění spotřebiče Čištění dvířek trouby Výměna žárovky Automatické čištění s funkcí FAST CLEAN Servis,

4 Instalace! Před uvedením spotřebiče do provozu si pečlivě přečtěte tento návod. Jsou v něm uvedeny pokyny pro bezpečnou instalaci, používání a údržbu spotřebiče.! Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli. Ventilace Abyste zajistili správnou ventilaci spotřebiče, musí být odstraněna zadní stěna kuchyňského nábytku. Aby se docílilo správné instalace, doporučujeme usadit troubu na dvě dřevěné lišty, nebo ji usadit na zcela rovný povrch o rozměrech alespoň 5 x 560 mm (viz nákres). Umístění! nechávejte obalový materiál v dosahu dětí. Hrozí nebezpečí vdechnutí nebo udušení (viz Upozornění a tipy). 560 mm. 5 mm.! Spotřebič musí být nainstalovaný kvalifikovanou osobou v souladu s danými předpisy. správná instalace může způsobit újmu lidem, zvířatům nebo může poškodit majetek. Vestavění Abyste zajistili správný chod spotřebiče, je nutné použití vhodného kuchyňského nábytku. Plochy, které se dotýkají trouby, musí být vyrobeny z tepelně odolného materiálu Nábytek s vnější vrstvou z dýhy musí být spojený klihem, který snese teploty až 00 C. Aby bylo možné nainstalovat troubu pod pracovní desku (viz nákres) a do kuchyňské skříňky, je nutné, aby měl nábytek následující rozměry: Vystředění a upevnění Umístěte podložky na bočních stěnách trouby v souladu s bočními otvory na obvodu rámu. Přizpůsobte podložky šířce boční stěny nábytku, tak jak je níže znázorněno: šířka 0 mm: odstraňte odnímatelnou část podložky (viz nákres). šířka 8 mm: použijte první drážku, která je již nastavená od výrobce (viz nákres). 595 mm. mm. 5 mm. 567 mm. 5 mm. 558 mm. 59 mm. šířka 6 mm: použijte druhou drážku (viz nákres). 595 mm. 55 mm. mm.! Nainstalovaný spotřebič již nesmí přijít do kontaktu s elektrickými součástkami. Údaje o spotřebě spotřebiče uvedené na jeho typovém štítku byly vypočítány pro tento typ instalace. Připevněte spotřebič ke kuchyňskému nábytku tak, že otevřete dvířka trouby a troubu připevníte čtyřmi vruty, které zašroubujete do čtyř otvorů ve vnějším rámu.! Veškeré části, které zaručují bezpečnou instalaci spotřebiče, nesmí být možné odmontovat bez použití nástrojů.

5 Elektrické připojení! Trouba je konstruovaná pro napájení trojpólovým síťovým kabelem a pro napájení střídavým proudem, jehož napětí a kmitočet je uveden na typovém štítku umístěném na spotřebiči (viz níže). Montáž napájecího kabelu. Otevřete svorkovnici tak, že zasunete šroubovák do bočních západek na krytu. Šroubovákem jemně páčete směrem dolů, až se kryt otevře (viz nákres).. Uvolněte šroub upínací spony kabelu a vyjměte ji pomocí šroubováku (jak je znázorněno na obrázku).. Vyšroubujte kontaktní šrouby LN, pak vodiče upevněte pod hlavy šroubů. Dodržujte přitom barevné značení, modrý vodič ke svorce N, hnědý ke svorce L a žlutozelený ke svorce. Připojení napájecího kabelu k elektrické síti Ke kabelu připevněte normovanou síťovou vidlici, která je konstruována na jmenovitou zátěž uvedenou na typovém štítku (viz vpravo). Spotřebič musí být přímo připojen k elektrickému rozvodu za použití vícepólového jističe s minimální vzdáleností kontaktů mm v rozpojeném stavu. Tento jistič musí být připojen mezi spotřebič a elektrický rozvod a musí také vyhovovat příslušnému zatížení a platným bezpečnostním předpisům (uzemnění nesmí být jističem přerušeno). Napájecí kabel nesmí přijít do styku s povrchy o teplotě vyšší než 50 C.! Osoba provádějící instalaci se musí ujistit, že elektrické propojení bylo provedeno správně a v souladu s bezpečnostními předpisy. Před připojením k elektrickému rozvodu se ještě ujistěte zda: Je spotřebič uzemněn a zástrčka je v souladu s příslušnou normou. Zásuvka snese maximální zatížení spotřebiče, které je uvedeno na typovém štítku (viz vpravo). Napětí musí být v rozmezí hodnot, které jsou uvedeny na typovém štítku (viz níže). Zásuvka je kompatibilní se síťovou vidlicí spotřebiče. Jestliže není zásuvka s vidlicí kompatibilní, požádejte autorizovaného technika, aby ji vyměnil. používejte prodlužovací kabely nebo vícenásobné zásuvky.! Po nainstalování spotřebiče musí být napájecí kabel a elektrická zásuvka snadno přístupné.! Kabel nesmí být ohýbán nebo stlačován.! Kabel musí být pravidelně kontrolován a měněn pouze autorizovanými techniky (viz Servis).! Výrobce se zříká jakékoli odpovědnosti v případě nedodržování těchto bezpečnostních opatření. Typový štítek Rozměry Objem Rozměry* Objem* Elektrické připojení Energetický štítek šířka,5 cm výška cm hloubka 0 cm 56 l šířka,5 cm výška cm hloubka,5 cm 58 l Napětí: 00V~ 50/60Hz Maximální příkon 800W (viz typový štítek) Směrnice 00/0/EC o energetických štítcích pro elektrické trouby. Norma EN 500 Spotřeba energie při klasické konvekci režim ohřevu: Tradiční režim. Deklarovaná spotřeba energie při nucené cirkulaci režim ohřevu: Pečení. Tento spotřebič vyhovuje následujícím směrnicím EU: 006/95/EEC z //06 (Nízké napětí) a následným úpravám; 89/6/EEC z 0/05/89 (Elektromagnetická kompatibilita) a následným úpravám; 9/68/EEC z /07/9 a následným úpravám. 00/96/EC * Se skleněným panelem připevněným k vnitřní straně dvířek. 5

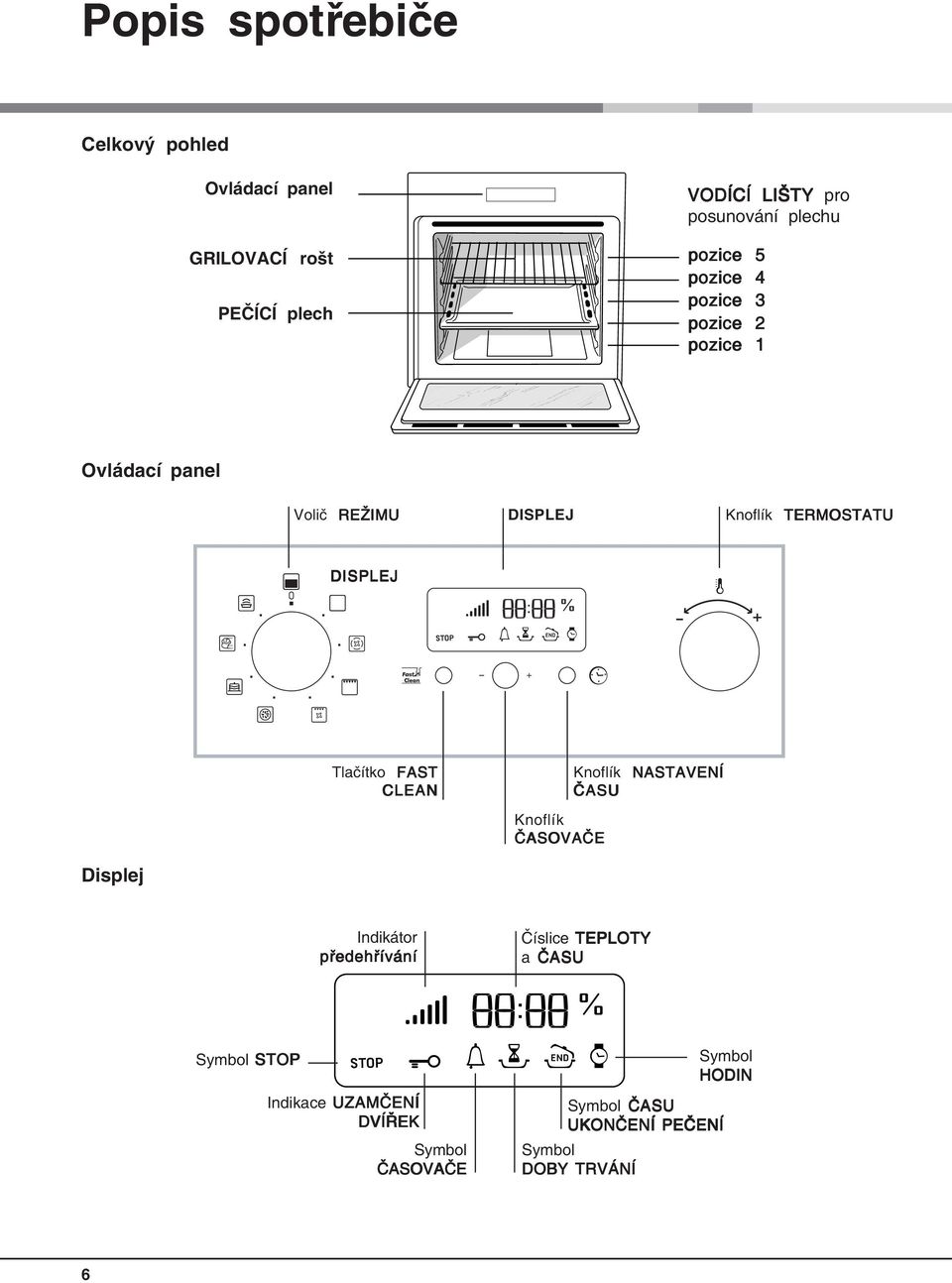

6 Popis spotřebiče Celkový pohled Ovládací panel GRILOVACÍ rošt PEČÍCÍ plech VODÍCÍ LIŠTY pro posunování plechu pozice 5 pozice pozice pozice pozice Ovládací panel Volič REŽIMU DISPLEJ Knoflík TERMOSTATU DISPLEJ Tlačítko FAST CLEAN Knoflík NASTAVENÍ ČASU Knoflík ČASOVAČE Displej Indikátor předehřívání Číslice TEPLOTY a ČASU Symbol STOP Indikace UZAMČENÍ DVÍŘEK Symbol ČASOVAČE Symbol HODIN Symbol ČASU UKONČENÍ PEČENÍ Symbol DOBY TRVÁNÍ 6

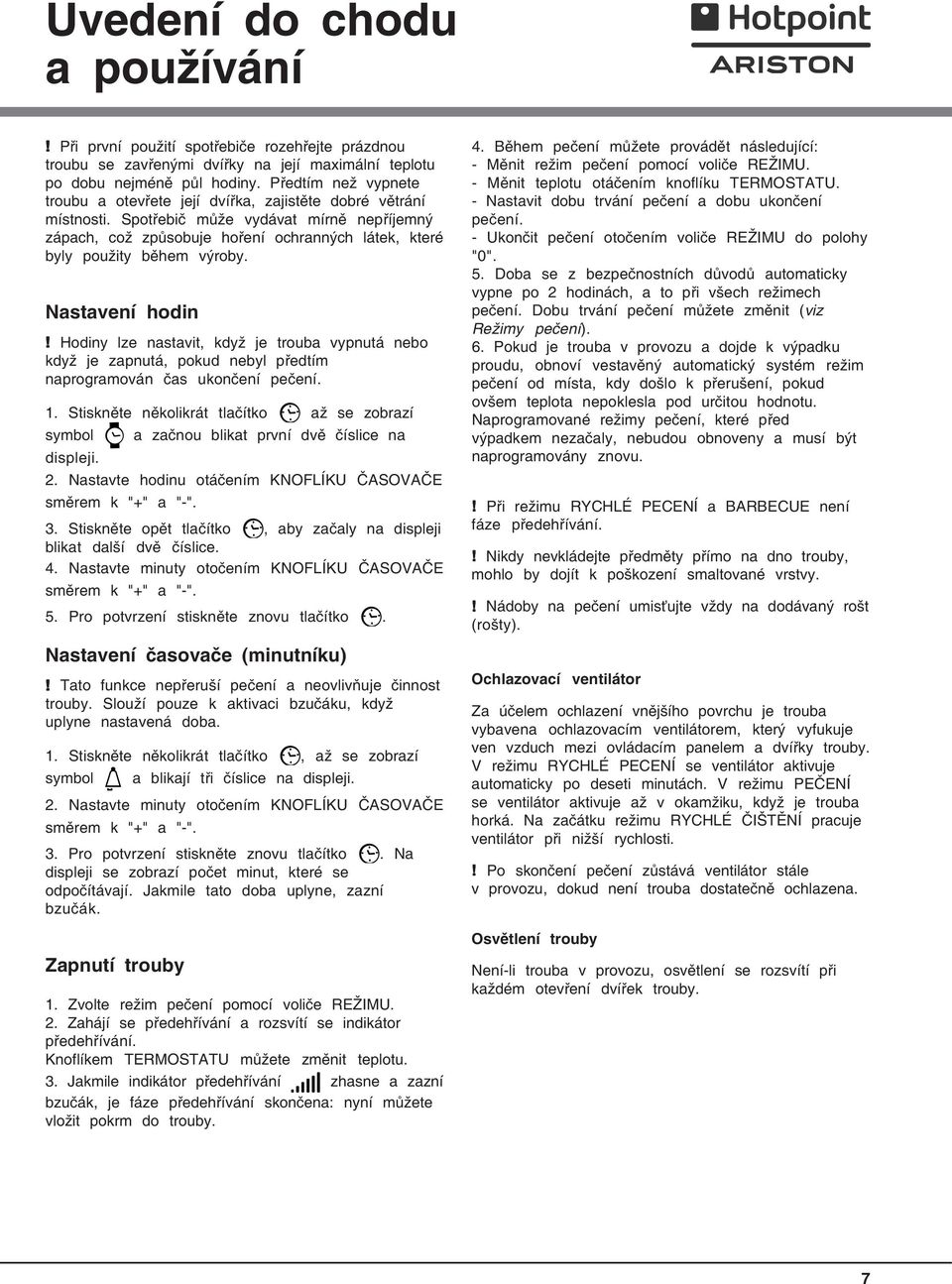

7 Uvedení do chodu a používání! Při první použití spotřebiče rozehřejte prázdnou troubu se zavřenými dvířky na její maximální teplotu po dobu nejméně půl hodiny. Předtím než vypnete troubu a otevřete její dvířka, zajistěte dobré větrání místnosti. Spotřebič může vydávat mírně nepříjemný zápach, což způsobuje hoření ochranných látek, které byly použity během výroby. Nastavení hodin! Hodiny lze nastavit, když je trouba vypnutá nebo když je zapnutá, pokud nebyl předtím naprogramován čas ukončení pečení.. Stiskněte několikrát tlačítko až se zobrazí symbol a začnou blikat první dvě číslice na displeji.. Nastavte hodinu otáčením KNOFLÍKU ČASOVAČE směrem k "+" a "".. Stiskněte opět tlačítko, aby začaly na displeji blikat další dvě číslice.. Nastavte minuty otočením KNOFLÍKU ČASOVAČE směrem k "+" a "". 5. Pro potvrzení stiskněte znovu tlačítko. Nastavení časovače (minutníku)! Tato funkce nepřeruší pečení a neovlivňuje činnost trouby. Slouží pouze k aktivaci bzučáku, když uplyne nastavená doba.. Stiskněte několikrát tlačítko, až se zobrazí symbol a blikají tři číslice na displeji.. Nastavte minuty otočením KNOFLÍKU ČASOVAČE směrem k "+" a "".. Pro potvrzení stiskněte znovu tlačítko. Na displeji se zobrazí počet minut, které se odpočítávají. Jakmile tato doba uplyne, zazní bzučák. Zapnutí trouby. Zvolte režim pečení pomocí voliče REŽIMU.. Zahájí se předehřívání a rozsvítí se indikátor předehřívání. Knoflíkem TERMOSTATU můžete změnit teplotu.. Jakmile indikátor předehřívání zhasne a zazní bzučák, je fáze předehřívání skončena: nyní můžete vložit pokrm do trouby.. Během pečení můžete provádět následující: Měnit režim pečení pomocí voliče REŽIMU. Měnit teplotu otáčením knoflíku TERMOSTATU. Nastavit dobu trvání pečení a dobu ukončení pečení. Ukončit pečení otočením voliče REŽIMU do polohy "0". 5. Doba se z bezpečnostních důvodů automaticky vypne po hodinách, a to při všech režimech pečení. Dobu trvání pečení můžete změnit (viz Režimy pečení). 6. Pokud je trouba v provozu a dojde k výpadku proudu, obnoví vestavěný automatický systém režim pečení od místa, kdy došlo k přerušení, pokud ovšem teplota nepoklesla pod určitou hodnotu. Naprogramované režimy pečení, které před výpadkem nezačaly, nebudou obnoveny a musí být naprogramovány znovu.! Při režimu RYCHLÉ PECENÍ a BARBECUE není fáze předehřívání.! Nikdy nevkládejte předměty přímo na dno trouby, mohlo by dojít k poškození smaltované vrstvy.! Nádoby na pečení umisťujte vždy na dodávaný rošt (rošty). Ochlazovací ventilátor Za účelem ochlazení vnějšího povrchu je trouba vybavena ochlazovacím ventilátorem, který vyfukuje ven vzduch mezi ovládacím panelem a dvířky trouby. V režimu RYCHLÉ PECENÍ se ventilátor aktivuje automaticky po deseti minutách. V režimu PEČENÍ se ventilátor aktivuje až v okamžiku, když je trouba horká. Na začátku režimu RYCHLÉ ČIŠTĚNÍ pracuje ventilátor při nižší rychlosti.! Po skončení pečení zůstává ventilátor stále v provozu, dokud není trouba dostatečně ochlazena. Osvětlení trouby níli trouba v provozu, osvětlení se rozsvítí při každém otevření dvířek trouby. 7

8 Režimy pečení Režimy pečení! Všechny režimy pečení mají přednastavenu pečící teplotu, která může být upravena ručně podle potřeby mezi 0 C50 C. V režimu BARBECUE je hladina výkonu udávána v procentech (%) a může být také ručně měněna. Režim TRADIČNÍ TROUBY Při použití tohoto tradičního režimu je nejlépe použít pouze jeden plech. Pokud byste pekli na více úrovních, bude teplo šířeno nerovnoměrně. Režim RYCHLÉHO PEČENÍ V tomto režimu neprobíhá fáze předehřívání. Je zvláště vhodný pro rychlou přípravu např. hotových pokrmů (zmrazených nebo předvařených). jlepších výsledků dosáhnete při pečení pouze na jedné úrovni. Režim KYNUTÍ Trouba dosáhne teploty 0 C, kterou udržuje, bez ohledu na polohu knoflíku TERMOSTATU. Tento režim je ideální pro kynutí těsta. Režim MULTIPEČENÍ Jelikož teplota zůstává konstantní uvnitř celé trouby, horký vzduch potraviny rovnoměrně peče a zbarvuje pokrm dozlatova. Najednou smějí být použity maximálně dva pečící rošty (plechy). Rožeň (dostupný pouze u vybraných modelů) Pro zacházení s rožněm postupujte následovně (viz obrázek): Režim BARBECUE Otáčením knoflíku TERMOSTATU můžete nastavit různé úrovně výkonu, které se objevují na displeji, a to v rozmezí od 50% do 00%. Vysoká a přímá teplota grilu je určena pro pokrmy, které vyžadují vysokou povrchovou teplotu. Mějte vždy zavřená dvířka trouby, pečeteli v tomto režimu. Režim GRATINOVÁNÍ Tato kombinace zvyšuje efektivnost nepřímého tepelného záření topných těles za pomoci cirkulace horkého vzduchu uvnitř trouby. To napomáhá předejít připálení pokrmu na povrchu a dovoluje teplotě proniknout přímo do pokrmu. Mějte vždy zavřená dvířka trouby, pečeteli v tomto režimu.. Vložte pečící plech do pozice.. Podpěru rožně umístěte do pozice, a vložte špičku rožně do otvoru v zadním panelu trouby.. Zapněte gril (rožeň) nastavením knoflíku volby režimu na nebo.! Když je zapnut režim, rožeň se při otevření dvířek zastaví. Režim PIZZA Při tomto kombinovaném režimu se rychle ohřívá trouba na vysokou úroveň, zvláště od spodu. Pokud chcete péci na dvou plechách současně, musíte jejich polohu vyměnit v polovině pečení. Režim PEČENÍ Tato funkce je ideální pro pečení tepelně citlivých pokrmů (moučníků z kynutého těsta) a pro přípravu drobného pečiva na úrovních současně. 8

9 Naprogramování pečení! Před samotným programováním nejdříve vyberte režim pečení. Naprogramování doby pečení. Stiskněte několikrát tlačítko, až začne na displeji blikat symbol a tři číslice.. Nastavte dobu trvání otočením KNOFLÍKU ČASOVAČE směrem k "+" a "".. Stiskněte opět tlačítko pro potvrzení.. Když uplyne nastavený čas, objeví se na displeji slovo END, trouba se zastaví a ozve se bzučák. Příklad: je 9:00 a je naprogramován čas hodina a 5 minut. Program se automaticky vypne v 0:5. Nastavení času ukončení pečení! Před samotným nastavením času ukončení pečení nejdříve nastavte dobu trvání pečení.. Proveďte kroky až, tak jak jsou popsány výše, abyste nastavili dobu trvání pečení.. Potom stiskněte tlačítko, aby na displeji času začal blikat symbol a dvě číslice.. Nastavte hodnotu hodin otočením KNOFLÍKU ČASOVAČE směrem k "+" a "".. Stiskněte opět tlačítko, aby na displeji času začaly blikat druhé dvě číslice. 5. Nastavte minuty otočením KNOFLÍKU ČASOVAČE směrem k "+" a "". 6. Stiskněte opět tlačítko pro potvrzení. 7. Když uplyne nastavený čas, objeví se na displeji slovo END, trouba se zastaví a ozve se bzučák. Praktické rady při pečení! Při pečení se zapnutým ventilátorem neumisťujte pečící plechy (rošty) do pozice a 5. Nadměrné přímé působení tepla může spálit pokrmy, citlivé na vysokou teplotu.! V režimech BARBECUE a GRATINOVÁNÍ, zvláště při používání rožně, umístěte plech do pozice, aby na něj mohl odkapávat tuk nebo šťáva. MULTIPEČENÍ Umístěte plech do poloh a, na pozici pokrm, který vyžaduje více tepla. Umístěte plech do spodní polohy a rošt do horní polohy. BARBECUE Rošt umístěte do polohy nebo. Pokrm umístěte do středu roštu. Doporučujeme nastavit nejvyšší teplotu. Vrchní topné těleso je regulováno termostatem a nemusí být trvale zapnuté. PIZZA Používejte lehkou hliníkovou formu na pečení pizzy. Umístěte ji na rošt, který je dodáván společně s troubou. Aby byla kůrka křupavá, nepoužívejte běžný plech (zabraňuje tvorbě kůrky a vyžaduje delší dobu pečení). Jeli pizza obložena více vrstvami, doporučujeme přidat sýr mozzarelu na povrch pizzy až v polovině pečení. Programování je nastaveno po osvětlení tlačítek a. Displej času střídavě ukazuje čas ukončení a dobu trvání pečení. Pro zrušení programování otočte volič REŽIMU do polohy "0". 9

10 Tabulka rad pro pečení Pečící program Horkovzdušná trouba Multipečení Barbecue Gratinování Režim Pizza Režim pečení Rychlé pečení Kynutí Typ potravin Kachna Kuře Pečené telecí nebo hovězí Pečené vepřové Sušenky (jemné pečivo) Koláče Pizza na na dvou plechách Kousky/koláčky na dvou plechách Piškotový koláč na plechách Pečené kuře + brambory Jehněčí Makrela Lasagne Zákusky z lístkového těsta s krémem ( plechy) Sušenky ( plechy) Tvarohové lístkové pečivo ( plechy) Pikantní koláč Makrela Platýz a sépie Kebáb z chobotnice a garnátů Filé z tresky Grilovaná zelenina Telecí steaky Klobásy, párky, uzenky Hamburgery Sendviče (nebo toasty) Kuřecí na otočném rožni (jeli ve výbavě) Jehněčí na otočném rožni (jeli ve výbavě) Grilované kuře Sépie Kuřecí na otočném rožni (jeli ve výbavě) Kachna na otočném rožni (jeli ve výbavě) Pečené telecí nebo hovězí Pečené vepřové Jehněčí Pizza Italský chléb focaccia Zákusky/dortové řezy Ovocný dort Piškotová buchta s jogurtem Malé koláčky ( plechy) Piškot Zákusky z lístkového těsta s krémem ( plechy) Sušenky ( plechy) Plněné omelety (palačinky) Sněhové pečivo ( plechy) Tvarohové lístkové pečivo Mražené pokrmy Pizza Pirohy se zeleninou a krevetami Špenátový piroh Placky Lasagne Španělské ptáčky Kuřecí stripsy Předvařené pokrmy Kuřecí křidélka Čerstvé pokrmy Sušenky (jemné pečivo) Piškotová buchta s jogurtem Tvarohové lístkové pečivo Kynutí těsta s kvasnicemi (briošky, chléb, cukrové pečivo, croissanty, atp.) Hmotnost (kg) or 5 or 6,5,5, nebo nebo nebo nebo nebo nebo nebo nebo a a nebo nebo, a 5, a, a 5, a, a 5, a % 00% 00% 00% 00% 00% 00% 00% 00% 00% 00% Pozice mřížky standard. vodící lišty a a a a a a a / a nebo a a a a a a a a teleskop. vodící lišty Předehřátí Doporučená teplota ( o C) Doba pečení (min) * Doby pečení jsou přibližné a mohou se různit podle individuálních požadavků. Doby předehřívání jsou přednastaveny jako standardní a nelze je manuálně měnit. 0

11 Upozornění a tipy! Tento spotřebič byl navržen a vyroben v souladu s mezinárodními bezpečnostními normami. Následující varování jsou uváděna z bezpečnostních důvodů a je nutné si je pečlivě přečíst. Obecné bezpečnostní pokyny Tento spotřebič byl navržen pro domácí používání a není určený pro obchodní a průmyslové účely. Tento spotřebič nesmí být instalován ve venkovním prostředí, ba ani v zastřešených prostorech. Je velmi nebezpečné vystavit spotřebič dešti a bouřkám. Při přesouvání spotřebiče používejte vždy madla k tomu určená, která jsou umístěna po stranách trouby. dotýkejte se spotřebiče, jsteli bosí nebo máteli mokré nebo vlhké chodidla či ruce. Spotřebič smí k pečení používat pouze dospělý a musí dodržovat instrukce v tomto návodu. Během pečení jsou topná tělesa spotřebiče a některé části jeho dvířek extrémně horká. dotýkejte se jich a udržujte děti v dostatečné vzdálenosti. Zajistěte, aby napájecí kabely ostatních elektrických zařízení nepřišly do styku s horkými částmi trouby. Otvory pro ventilaci a rozptylování tepla nesmí být nikdy zakryty. Vždy se dotýkejte madla u dvířek trouby v jeho prostředku; konce mohou být horké. Pro vkládání nebo vyndávání pečících nádob používejte vždy rukavice Nikdy nepoužívejte hliníkovou fólii pro vystlání dna trouby. Nikdy neumisťujte do trouby hořlavé materiály; pokud by byl spotřebič zapnut omylem, mohly by začít hořet Pokud se spotřebič nepoužívá, vždy se ujistěte, že otočné knoflíky jsou v poloze / o. Chceteli odpojit spotřebič z elektrické sítě, vždy vytáhněte zástrčku ze zásuvky; nikdy netahejte za samotný kabel. Nikdy nezačínejte s jakoukoli prací nebo údržbou, neníli zástrčka spotřebiče vypojena ze zásuvky. V případě poruchy se v žádném případě nesnažte spotřebič opravit sami. Opravy prováděné nezkušenou osobou mohou způsobit zranění nebo ještě více poškodit spotřebič. Kontaktuje servisní středisko (viz Servis). pokládejte těžké předměty na otevřená dvířka trouby. Toto zařízení by nemělo být obsluhováno lidmi (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schpnostmi a těmi, kdo nebyli seznámeni s tímto výrobkem. Tito jednotlivci by měli být pod dohledem někoho, kdo převezme odpovědnost za jejich bezpečnost a je seznámen se správnou obsluhou zařízení. Recyklace Obaly: Respektujte místní předpisy pro zacházení s použitými obalovými materiály, patří do tříděného odpadu a následně jsou recyklovány. Likvidace a nakládání se starými elektrickými spotřebiči Direktiva EU 00/96/EC o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) definuje postupy zpětného odběru a následného zpracování (recyklace) všech použitých elektrozařízení, kterých se spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí spotřebiče byly likvidovány v netříděném komunálním odpadu. Staré spotřebiče musí být shromažďovány odděleně s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení vlivu na lidské zdraví a životní prostředí. Symbol "přeškrtnuté popelnice", uvedený na výrobcích, říká spotřebiteli, že tento použitý výrobek po skončení životnosti NESMÍ být odložen do směsného komunálního odpadu. Informace o zpětném odběru a následné likvidaci použitých elektrozařízení vám poskytnou všichni prodejci elektrospotřebičů a vaše obecní úřady. Informace naleznete také na internetových stránkách výrobců elektrospotřebičů, obecních úřadů a samozřejmě Ministerstva životního prostředí.!!! Dodržením doporučení a informací o zacházení se starými výrobky aktivně podpoříte ochranu zdraví a životního prostředí, odevzdáním starých výrobků na místech zpětného odběru vyloučíte možnost poškození zdraví a životního prostředí nebezpečnými látkami obsaženými v některých výrobcích!!! Respektování a ochrana životního prostředí Budeteli používat spotřebič v časných ranních nebo pozdních odpoledních hodinách, můžete snížit energetické vytížení elektrotechnických společností. K efektivnímu organizování času slouží i režim "Naprogramování zpožděného pečení" (viz Režimy pečení) a režim "Čištění s odloženým startem" (viz Péče a údržba), v případě, že je model těmito funkcemi vybaven. Mějte vždy dvířka trouby zavřená, používáteli režim BARBECUE nebo GRATINOVÁNÍ. Dosáhnete tak nejlepších výsledků a ušetříte el. energii (zhruba 0%). Pravidelně kontrolujte a čistěte těsnění dvířek spotřebiče. Ujistěte se, že na nich nejsou nečistoty, že je jejich vzájemná přilnavost v pořádku a že jimi neuniká teplo z trouby.

12 Péče a údržba Vypnutí spotřebiče Před jakoukoli údržbou odpojte spotřebič od elektrické sítě. Čištění spotřebiče Vnější nerezové nebo smaltované části a gumové těsnění by měly být čištěny pouze houbičkou a teplou vodou s neutrálním mýdlem. Pokud jsou nečistoty špatně odstranitelné, použijte speciální prostředky. Po umytí důkladně otřete a osušte spotřebič. používejte brusné nebo korozivní prostředky. jvhodnější je vyčistit vnitřek trouby po každém pečení, když je ještě vlažný. Použijte horkou vodu a saponát, otřete a osušte spotřebič jemným hadrem. používejte brusné výrobky. Příslušenství je možno mýt jako běžné nádobí, a to i v myčce nádobí.! Nikdy nepoužívejte parní nebo tlakové čističe. Čištění dvířek trouby Skleněnou část dvířek čistěte houbičkou a jemným mycím, neabrazivním prostředkem a poté je osušte jemným hadříkem. používejte žádné brusné materiály nebo ostré kovové škrabky, jelikož mohou poškrábat povrch a způsobit i prasknutí skla. Abyste mohli dvířka vyčistit důkladněji, můžete je vyjmout. Kontrola těsnění F Těsnění dvířek trouby kontrolujte pravidelně. Pokud jsou poškozená, kontaktujte nejbližší poprodejní servis (viz Servis). Používání trouby bez těsnění dvířek se nedoporučuje. Výměna žárovky Chceteli vyměnit žárovku:. Uchopte dvířka na obou bočních stranách a zavřete je přibližně do půlky. Táhněte dvířka směrem k sobě, přičemž je vytáhněte ze západek (viz nákres).. (Se skleněným panelem upevněným k vnitřní straně dvířek) Uchopte dvířka na obou bočních stranách a zavřeteje přibližně do půlky. Uvolněte dvířka zmáčknutím svorek F, poté táhněte dvířka směrem k sobě, čímž je uvolníte (viz nákres). Dvířka vrátíte zpět tak, že postup zopakujete obráceně.. Otevřete dvířka úplně (viz nákres).. Nadzdvihněte malé páčky umístěné na obou pantech a otočte je; (viz nákres); F. Sejměte skleněný kryt žárovky pomocí šroubováku.. Vyšroubujte žárovku a nahraďte ji novou žárovkou stejného typu: Výkon 5 W, závit E. Nasaďte zpět skleněný kryt, zkontrolujte, zda je těsnění umístěno správně (viz nákres). Se skleněným panelem umístěným na vnitřní straně dvířek

13 Automatické čištění s funkcí RYCHLÉ ČIŠTĚNÍ (FAST CLEAN) Při režimu RYCHLÉ ČIŠTĚNÍ (FAST CLEAN) dosáhne vnitřní teplota v troubě 500 C. Aktivuje se cyklus pyrolýzy, při kterém se spálí jakékoli zbytky potravin. čistoty doslova shoří na popel. Během tohoto automatického čistícího cyklu držte děti v bezpečné vzdálenosti od přístroje, jelikož povrch trouby může být velmi horký. Může dojít ke vznícení částeček nečistot uvnitř trouby. To není důvod k obavám: tento proces je normální a není nebezpečný. Před zahájením režimu RYCHLÉ ČIŠTĚNÍ (FAST CLEAN): Navlhčenou houbičkou odstraňte větší nebo hrubé nečistoty z vnitřku trouby. používejte čistící prostředky. Vyjměte veškeré příslušenství. nechávejte přes držadlo trouby viset utěrku nebo cokoli jiného. Otočte volič REŽIMU do polohy "0".! Jestliže je trouba příliš horká, nemusí se pyrolýza nastartovat. Počkejte, až trouba trochu vychladne.! Program lze nastartovat pouze při zavřených dvířkách trouby. Abyste aktivovali cyklus RYCHLÉ ČIŠTĚNÍ (FAST CLEAN), stiskněte a podržte stisknuté tlačítko na cca sekundy. Knoflík ČASOVAČE můžete použít k volbě úrovně čištění. Z výroby jsou přednastavena tři nastavení doby trvání, které nelze měnit.. Ekonomický (ECO): otočte knoflík na "". Doba trvání hodina.. Normální (NOR): základní úroveň. Trvání hodina a 0 minut.. Intenzivní (INT): otočte knoflík na "+". Doba trvání hodiny.. Stiskněte tlačítko pro potvrzení. Čas ukončení cyklu RYCHLÉ ČIŠTĚNÍ (FAST CLEAN) (stejně jako u programu pečení) lze naprogramovat (viz Nastavení času ukončení automatického čištění). Bezpečnostní zařízení Pokud na displeji svítí symbol, indikuje, že dvířka trouby byla automaticky zablokována, jakmile teplota dosáhla vysokých hodnot. Symbol indikuje, že cyklus čištění může být kdykoli zrušen stisknutím tlačítka. Pokud se objeví porucha, topné elementy se vypnou. Jakmile se dvířka trouby zablokují, nemůžete měnit dobu trvání a čas ukončení čištění. Nastavení času ukončení automatického čištění. Stiskněte tlačítko, aby na displeji začal blikat symbol a dvě číslice.. Nastavte hodnotu hodin otočením KNOFLÍKU ČASOVAČE směrem k "+" a "".. Stiskněte opět tlačítko, aby na displeji času začaly blikat druhé dvě číslice.. Nastavte minuty otočením KNOFLÍKU ČASOVAČE směrem k "+" a "". 5. Stiskněte opět tlačítko pro potvrzení. 6. Když uplyne nastavený čas, objeví se na displeji slovo END a ozve se bzučák. Příklad: je 9:00 a je naprogramován ekonomický režim (ECO) FAST CLEAN s přednastavenou dobou trvání hodina. :0 je určen jako čas ukončení. Program se zahájí automaticky v :0. Programování je nastaveno po osvětlení tlačítek a. Displej času střídavě ukazuje čas ukončení a dobu trvání režimu RYCHLÉ ČIŠTĚNÍ (FAST CLEAN). Jakmile automatický cyklus čištění skončí Musíte počkat, až teplota v troubě dostatečně poklesne, abyste mohli otevřít dvířka trouby. Na dně a stěnách trouby může být vidět bílý prášek. Setřete jej navlhčenou houbičkou, jakmile trouba úplně vychladne. Můžete však také využít již zahřátou troubu pro další pečení. V tomto případě není nutné zbytky odstraňovat, jsou zcela neškodné a nijak pokrm neovlivňují.

14 Servis Pozor: Spotřebič je vybaven automatickým diagnostickým systémem, který rozpoznává jakékoli poruchy. Poruchy jsou zobrazeny zprávou typu: F, za kterou následují čísla. V případě poruchy volejte odborný servis.! Nikdy nevyužívejte služeb neautorizovaných techniků. Servisu prosím sdělte následující informace: Typ závady. Model spotřebiče (Mod.). Sériové číslo (S/N). Poslední dva údaje naleznete na typovém štítku na přístroji.

15 Poznámky 5
