VEGA. Analogová adresovatelná ústř edna EPS

Transkript

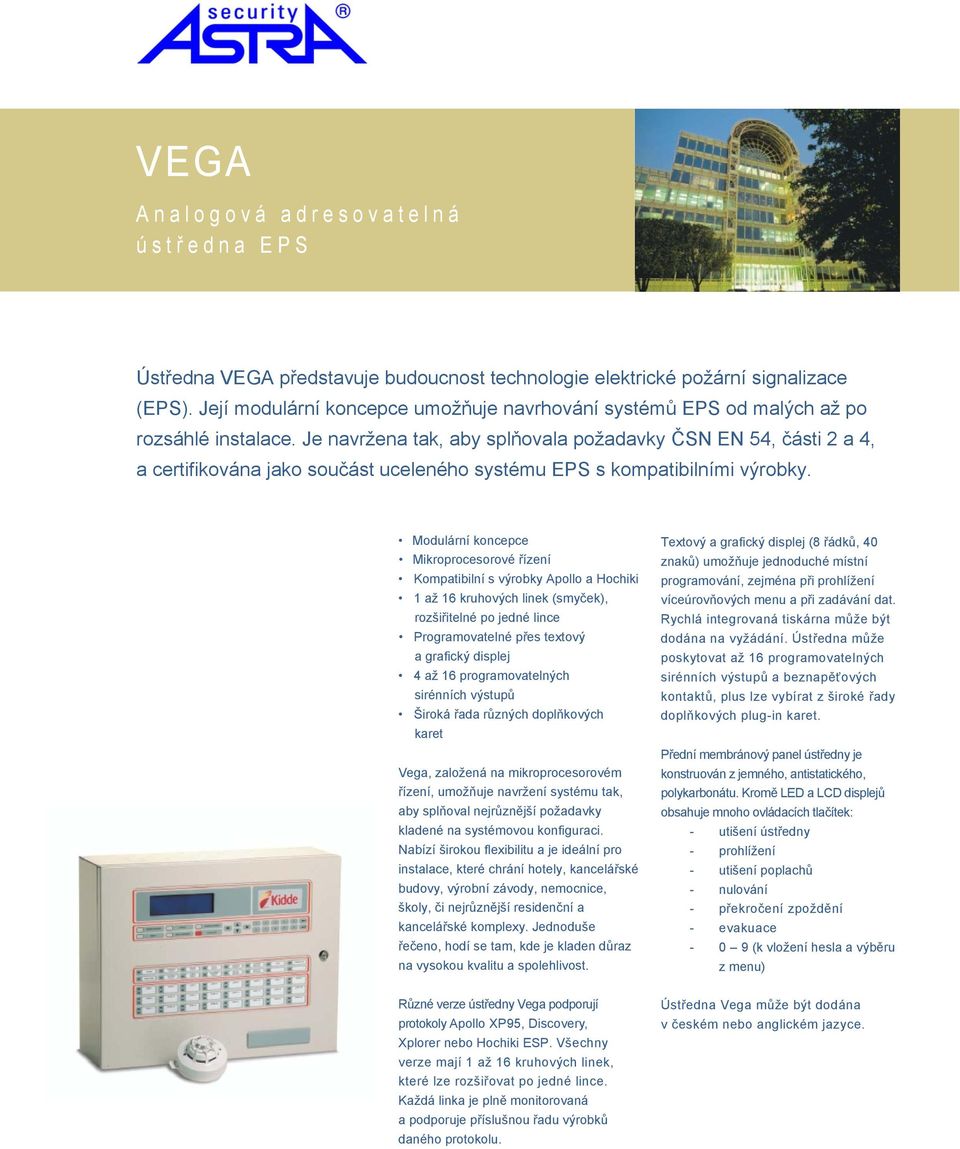

1 VEGA Analogová adresovatelná ústř edna EPS Ústředna VEGA představuje budoucnost technologie elektrické požární signalizace (EPS). Její modulární koncepce umožňuje navrhování systémů EPS od malých až po rozsáhlé instalace. Je navržena tak, aby splňovala požadavky ČSN EN 54, části 2 a 4, a certifikována jako součást uceleného systému EPS s kompatibilními výrobky. Modulární koncepce Mikroprocesorové řízení Kompatibilní s výrobky Apollo a Hochiki 1 až 16 kruhových linek (smyček), rozšiřitelné po jedné lince Programovatelné přes textový a grafický displej 4 až 16 programovatelných sirénních výstupů Široká řada různých doplňkových karet Vega, založená na mikroprocesorovém řízení, umožňuje navržení systému tak, aby splňoval nejrůznější požadavky kladené na systémovou konfiguraci. Nabízí širokou flexibilitu a je ideální pro instalace, které chrání hotely, kancelářské budovy, výrobní závody, nemocnice, školy, či nejrůznější residenční a kancelářské komplexy. Jednoduše řečeno, hodí se tam, kde je kladen důraz na vysokou kvalitu a spolehlivost. Textový a grafický displej (8 řádků, 40 znaků) umožňuje jednoduché místní programování, zejména při prohlížení víceúrovňových menu a při zadávání dat. Rychlá integrovaná tiskárna může být dodána na vyžádání. Ústředna může poskytovat až 16 programovatelných sirénních výstupů a beznapěťových kontaktů, plus lze vybírat z široké řady doplňkových plug-in karet. Přední membránový panel ústředny je konstruován z jemného, antistatického, polykarbonátu. Kromě LED a LCD displejů obsahuje mnoho ovládacích tlačítek: - utišení ústředny - prohlížení - utišení poplachů - nulování - překročení zpoždění - evakuace (k vložení hesla a výběru z menu) Různé verze ústředny Vega podporují protokoly Apollo XP95, Discovery, Xplorer nebo Hochiki ESP. Všechny verze mají 1 až 16 kruhových linek, které lze rozšiřovat po jedné lince. Každá linka je plně monitorovaná a podporuje příslušnou řadu výrobků daného protokolu. Ústředna Vega může být dodána v českém nebo anglickém jazyce.

2 Specifikace Ústředna Vega 1 linka s možností rozšíření až na maximálně 16 linek po jedné lince Displej 8 řádků, 40 znaků LCD Nastavitelný pohled přes R2 na PCB K071 Indikace 14 stavů dle EN požárních a chybových zónových stavů Rozšiřitelné v blocích 32 indikací, tzn. 56, 88 a prázdných indikací (na vyžádání) Linková karta Maximální výstupní proud na linku 220 ma Tiskárna 24 V Termo tiskárna (na vyžádání) Odběr proudu 1 linka klidový stav = 350mA, poplach = 730mA 4 linky klidový stav = 570mA, poplach = 940mA 8 linek klidový stav = 800mA, poplach = 1100mA 16 linek klidový stav = 1800mA, poplach = 2400mA Zdroj 2.5 A (4 a 8 A verze) V AC Dobíjení baterie Tepelný monitoring 20.4 až 21.4 V DC ± 0.4 V DC Rozměry Standardní ústředna 1-4 linky s 24 zónovými indikacemi 400mm v x 500mm šířka x 155mm hloubka Kryt Šedý BS A01 Kabelové vstupy 20mm předlisované vstupy nahoře a dole Váha 9.86 kg nezabalená (400x500x155) 11.84Kg Packaged (400x500x155) IP krytí IP30 Baterie Místo pro 2 x 12 V 12 AH baterie (400x500x155) Protokol Na každé zóně může být až 32 hlásičů. Mezi každou zónu je třeba umístit zkratový izolátor Apollo Series 90, XP95, Discovery a Xplorer. Maximálně 126 zařízení na linku Hochiki ESP. Maximálně 127 zařízení na linku Vstupy Detekční linky 4 Loop In "+/-", and Loop Out "+/-" Zdroj fáze, nula a zemnění Tablo obsluhy RS485 signál "+/-", 2 žíly, nutná karta K076 Servisní port RS232 DIN (SKT 1) pro připojení PC pomocí MT0021 Výstupy Monitorované výstupy 4 programovatelné monitorované sirénní výstupy s reverzní polaritou, každý 1 17 až 28.5 V DC maximální výstup všech obvodů je 2 A 10 k ohm EOL na obvod Relé výstupy 4 programovatelné beznapěťové kontakty, každý max V DC 1 beznapěťový kontakt chybového stavu, max V DC V klidu pod napětím, při chybové stavu bez napětí. Vnitřní bzučák 80dB výstup Použitelné kabely Detekční kruhová linka do 1 km mm 2 do 2 km mm 2 Sirénní obvody jakýkoliv certifikovaný stíněný kabel s příslušnou požární odolností Tablo obsluhy MICC, Belden 9729 nebo ekvivalent (2 žíly) maximální vzdálenost 1 km

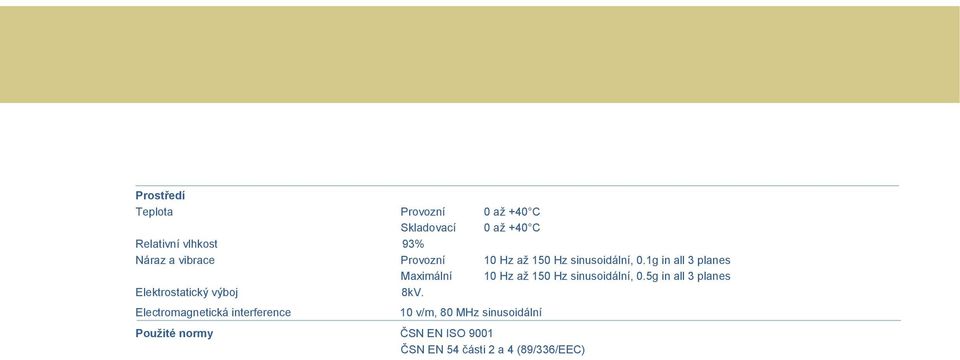

3 Prostředí Teplota Provozní 0 až +40 C Skladovací 0 až +40 C Relativní vlhkost 93% Náraz a vibrace Provozní 10 Hz až 150 Hz sinusoidální, 0.1g in all 3 planes Maximální 10 Hz až 150 Hz sinusoidální, 0.5g in all 3 planes Elektrostatický výboj 8kV. Electromagnetická interference 10 v/m, 80 MHz sinusoidální Použité normy ČSN EN ISO 9001 ČSN EN 54 části 2 a 4 (89/336/EEC)

4 Informace k objednání Ústředny Vega V01\1\024\*\2 V01\1\024\*\2\P V01\1\024\*\4 V01\1\024\*\4\P V02\1\024\*\2 V02\1\024\*\2\P V02\1\024\*\4 V02\1\024\*\4\P V03\1\024\*\2 V03\1\024\*\2\P V03\1\024\*\4 V03\1\024\*\4\P V04\1\024\*\2 V04\1\024\*\2\P V04\1\024\*\4 Ústředna 1 linka Ústředna 1 linka s tiskárnou Ústředna 1 linka Ústředna 1 linka, 4Amp zdroj, s tiskárnou Ústředna 2 linky Ústředna 2 linky s tiskárnou Ústředna 2 linky Ústředna 2 linky, 4Amp zdroj, s tiskárnou Ústředna 3 linky Ústředna 3 linky s tiskárnou Ústředna 3 linky Sterna 3 linky, 4Amp zdroj, s tiskárnou Ústředna 4 linky Ústředna 4 linky s tiskárnou Ústředna 4 linky V04\1\024\*\4\P V04\2\056\*\4\P Ústředna 4 linky, 4Amp zdroj, s tiskárnou Ústředna 4 linky LCD display, 56 zón, 4Amp zdroj, 4 poplachové výstupy a 4 relé výstupy, tiskárna, kryt 550x500x155 mm,

5 V05\3\056\*\4\P V06\3\056\*\4\P V07\3\056\*\4\P V08\3\056\*\4\P V12\4\088\*\8\P V16\4\120\*\8\P Ústředna 5 linek Ústředna 6 linek Ústředna 7 linek Ústředna 8 linek Ústředna 12 linek LCD display, 88 zón, 8Amp zdroj, 12 poplachových výstupů 12 relé výstupů, tiskárna, kryt 550x1000x225 mm, místo pro 2x38 Ah baterie a 1 x motherboard Ústředna 16 linek LCD display, 120 zón, 8Amp zdroj, 16 poplachových výstupů, 16 relé výstupů, tiskárna, kryt 550x1000x225 mm, místo pro 2x38 Ah baterie, bez místa pro další motherboard * Doplňte požadovaný protokol: E = Hochiki ESP, A = Apollo

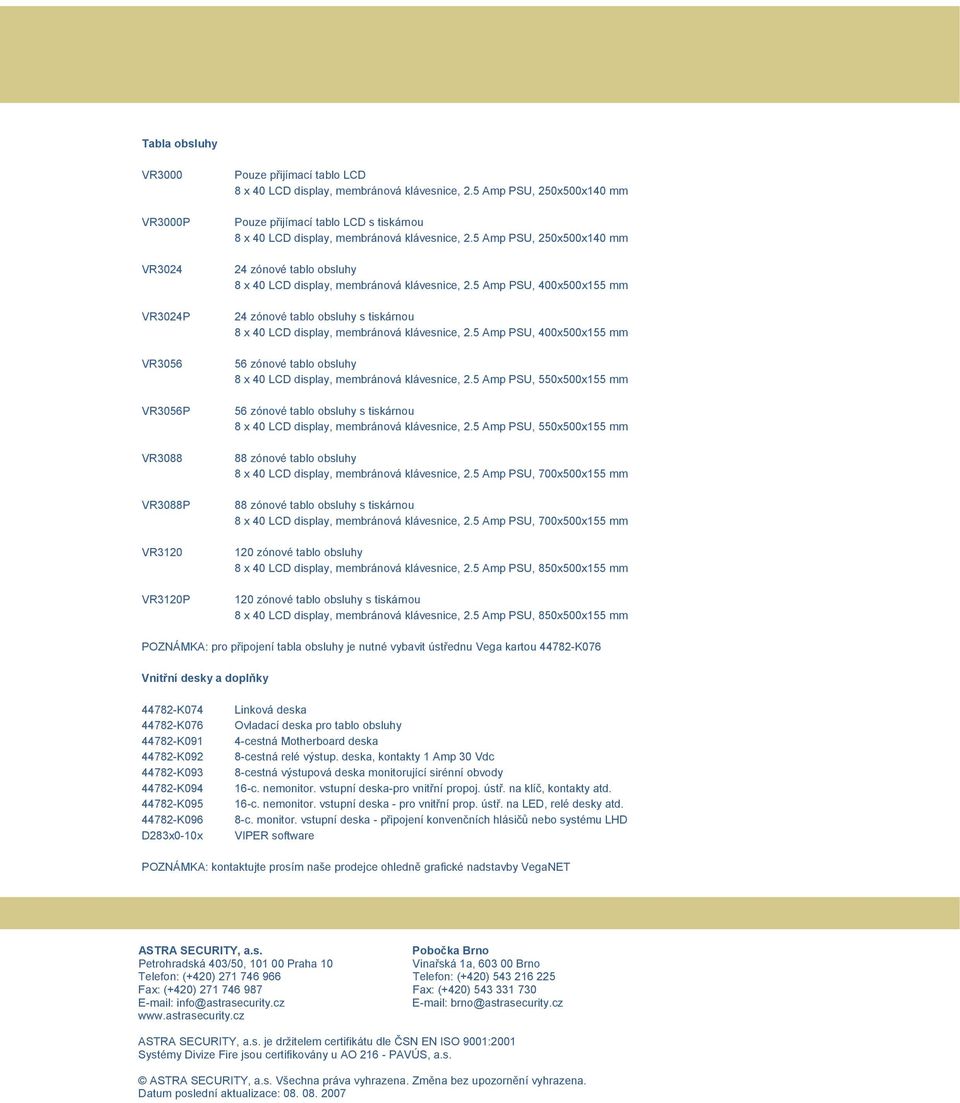

6 Tabla obsluhy VR3000 VR3000P VR3024 VR3024P VR3056 VR3056P VR3088 VR3088P VR3120 VR3120P Pouze přijímací tablo LCD 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 250x500x140 mm Pouze přijímací tablo LCD s tiskárnou 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 250x500x140 mm 24 zónové tablo obsluhy 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 400x500x155 mm 24 zónové tablo obsluhy s tiskárnou 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 400x500x155 mm 56 zónové tablo obsluhy 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 550x500x155 mm 56 zónové tablo obsluhy s tiskárnou 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 550x500x155 mm 88 zónové tablo obsluhy 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 700x500x155 mm 88 zónové tablo obsluhy s tiskárnou 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 700x500x155 mm 120 zónové tablo obsluhy 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 850x500x155 mm 120 zónové tablo obsluhy s tiskárnou 8 x 40 LCD display, membránová klávesnice, 2.5 Amp PSU, 850x500x155 mm POZNÁMKA: pro připojení tabla obsluhy je nutné vybavit ústřednu Vega kartou K076 Vnitřní desky a doplňky K074 Linková deska K076 Ovladací deska pro tablo obsluhy K091 4-cestná Motherboard deska K092 8-cestná relé výstup. deska, kontakty 1 Amp 30 Vdc K093 8-cestná výstupová deska monitorující sirénní obvody K c. nemonitor. vstupní deska-pro vnitřní propoj. ústř. na klíč, kontakty atd K c. nemonitor. vstupní deska - pro vnitřní prop. ústř. na LED, relé desky atd K096 8-c. monitor. vstupní deska - připojení konvenčních hlásičů nebo systému LHD D283x0-10x VIPER software POZNÁMKA: kontaktujte prosím naše prodejce ohledně grafické nadstavby VegaNET ASTRA SECURITY, a.s. Pobočka Brno Petrohradská 403/50, Praha 10 Vinařská 1a, Brno Telefon: (+420) Telefon: (+420) Fax: (+420) Fax: (+420) info@astrasecurity.cz brno@astrasecurity.cz ASTRA SECURITY, a.s. je držitelem certifikátu dle ČSN EN ISO 9001:2001 Systémy Divize Fire jsou certifikovány u AO PAVÚS, a.s. ASTRA SECURITY, a.s. Všechna práva vyhrazena. Změna bez upozornění vyhrazena. Datum poslední aktualizace:
