PONORNÁ KALOVÁ ČERPADLA PŘEČERPÁVACÍ STANICE

Transkript

1 PONORNÁ 4 KALOVÁ ČERPADLA PŘEČERPÁVACÍ STANICE

2 OBSA PONORNÁ ČERPADLA KALOVÁ NOVA - VERTY NOVA - FEKA DRENAG - DIG - FEKA - GRINDER strana 2-51 PŘEČERPÁVACÍ STANICE NOVABOX FEKALIFT FEKABOX FEKAFOS strana PŘÍSLUŠENSTVÍ ČERPADEL INSTALAČNÍ PŘÍSLUŠENSTVÍ OCRANNÉ A ŘÍDÍCÍ SYSTÉMY ZÁLOŽNÍ ZDROJE strana

3 PROVOZNÍ ROZSA VÝBĚROVÁ TABULKA MODEL Q m 3 /h , , JEDNOFÁZOVÝ TŘÍFÁZOVÝ l/min 0 16,6 33, , , , NOVA 180 M-A - 4,95 4,45 3,9 3,15 1,7 1,15 NOVA 180 M-NA - 4,95 4,45 3,9 3,15 1,7 1,15 NOVA 200 M-NA - 7,1 6,6 6,1 5,6 4,9 4,7 4,2 3,7 3,5 2,8 2,35 1,5 NOVA 300 M-A - 7,18 6,7 6,23 5,8 5,2 5 4,6 4,2 4 3,42 3 2,2 NOVA 600 M-A - 10,2 9,7 9,3 8,9 8,3 8,1 7,8 7,4 7,2 6,6 6,1 5 3,1 NOVA 600 M-NA NOVA 600 T-NA 10,2 9,7 9,3 8,9 8,3 8,1 7,8 7,4 7,2 6,6 6,1 5 3,1 FEKA 600 M-A - 7,45 7,1 6,75 6,45 6,1 5,95 5,7 5,45 5,35 4,95 4,7 4,1 2,8 FEKA 600 M-NA FEKA 600 T-NA 7,45 7,1 6,75 6,45 6,1 5,95 5,7 5,45 5,35 4,95 4,7 4,1 2,8 VERTY NOVA 200-6,9 6,5 6 5,8 4, ,8 VERTY NOVA ,8 8,5 8,1 7,8 7 6,7 1,8 5,7 4,2 3,5 FEKA BVP ,5 10 9,9 9,5 8,9 8,8 8,1 7,8 7,5 7 6,1 5,1 4 1,5 FEKA BVP ,7 11, ,4 10,1 9,8 9,1 9 8, ,6 NOVA POND 200 M - 7 6,2 5,8 4,9 3,5 3 2,2 1,4 0,8 NOVA POND 550 M - 9,5 9,1 9 8,5 7,9 7,5 6,9 6,1 5,9 4,9 4 2,1 FEKA VS-VX 550 M-A - 7,4 7,3 7,2 6,9 6,7 6,6 6,2 6 5,9 5,6 5,2 4,1 3,2 1,8 FEKA VS-VX 550 M-NA FEKA VS-VX 550 T-NA 7,4 7,3 7,2 6,9 6,7 6,6 6,2 6 5,9 5,6 5,2 4,1 3,2 1,8 FEKA VS-VX 750 M-A - 9,6 9,5 9,4 9,2 9 8,9 8,5 8,3 8,2 7,6 7,2 6,7 5,6 4,3 1,9 FEKA VS-VX 750 M-NA FEKA VS-VX 750 T-NA 9,6 9,5 9,4 9,2 9 8,9 8,5 8,3 8,2 7,6 7,2 6,7 5,6 4,3 1,9 FEKA VS-VX 1000 M-A - 11,8 11,7 11,6 11,3 11, ,5 10,3 10,2 9,8 9, ,8 4,1 FEKA VS-VX 1000 M-NA FEKA VS-VX 1000 T-NA 11,8 11,7 11,6 11,3 11, ,5 10,3 10,2 9,8 9, ,8 4,1 FEKA VS-VX 1200 M-A ,9 13,8 13,4 13, ,8 12,6 12, ,6 11,2 10,1 9 6,7 FEKA VS-VX 1200 M-NA FEKA VS-VX 1200 T-NA 14 13,9 13,8 13,4 13, ,8 12,6 12, ,6 11,2 10,1 9 6,7 FEKA 750 M-A - 8,8 8,2 8 7,7 6, ,9 1,7 FEKA 750 M-NA - 8,8 8,2 8 7,7 6, ,9 1,7 - FEKA 750 T-NA 8,8 8,2 8 7,7 6, ,9 1,7 FEKA 1000 M-A - 11,5 10,8 10,4 10 9, ,8 3,5 1,8 FEKA 1000 M-NA - (m) 11,5 10,8 10,4 10 9, ,8 3,5 1,8 - FEKA 1000 T-NA 11,5 10,8 10,4 10 9, ,8 3,5 1,8 FEKA 1200 M-A ,4 13,1 12,8 11, ,8 4,3 FEKA 1200 M-NA ,4 13,1 12,8 11, ,8 4,3 - FEKA 1200 T-NA 14 14,4 13,1 12,8 11, ,8 4,3 DRENAG 500 MA - 9,4 6,6 3,8 DRENAG 500 M-NA - 9,4 6,6 3,8 DRENAG 700 MA - 11,9 9,8 7,2 5 DRENAG 700 M-NA - 11,9 9,8 7,2 5 - DRENAG 700 T-NA 11,9 9,8 7,2 5 DRENAG 900 MA ,2 10,8 7 3,4 DRENAG 900 M-NA ,2 10,8 7 3,4 - DRENAG 900 T-NA 15 13,2 10,8 7 3,4 DRENAG 1000 M-A / M-NA DRENAG 1000 T-NA 15,3 13,7 13, ,1 11,5 11,2 10,5 10 8,7 6,8 4,7 DRENAG 1200 M-A / M-NA DRENAG 1200 T-NA 17 15,4 14,7 14,5 13,8 13, ,4 11,8 10,7 9 7,3 3,3 DRENAG 1600 MA - 9,7 9,2 8,3 7,2 5,9 4,8 3,4 2,1 - DRENAG 1600 T-NA 9,7 9,2 8,3 7,2 5,9 4,8 3,4 2,1 - DRENAG 2000 T-NA 11,6 10,9 10,3 9,6 8,8 7,9 6,9 5,6 3,9 1,5 - DRENAG 2500 T-NA 15,5 14, ,1 11 9,9 8,6 7 5,3 3 - DRENAG 3000 T-NA 17 16,1 15,3 14,4 13,4 12,4 11,2 9,9 8,4 6,6 4,5 2 DRENAG 1400 M - 19, ,5 16,3 15,9 15,6 14,6 13,5 12,1 9 5,5 - DRENAG 1800 T 21, ,8 19, , ,5 15,2 12 8,5 4,5 FEKA 1400 M - 13, ,6 11, ,8 9,9 8,9 7,8 5,7 3,4 - FEKA 1800 T 15,5 13,7 13,3 13,1 12, ,8 10,7 9,7 7,3 4,5 GRINDER 1400 M - 24,5 23,8 22,8 22,3 20,8 20, ,4 16,8 14, GRINDER 1800 T 25, ,9 22,3 21,6 20,3 19, MODEL Q m 3 /h , , JEDNOFÁZOVÝ TŘÍFÁZOVÝ l/min 0 16,6 33, , , , GRINDER 1000 M-A - 15,2 12,9 10 6,9 3,6 GRINDER ,2 12,9 10 6,9 3,6 - GRINDER 1000 T 15,2 12,9 10 6,9 3,6 GRINDER 1200 M-A , ,7 11,7 8,1 4,2 GRINDER (m) 20 13, ,7 11,7 8,1 4,2 - GRINDER 1200 T 20 13, ,7 11,7 8,1 4,2 GRINDER 1600 M-A - 23,5 22,3 20, ,8 11 5,7 GRINDER ,5 22,3 20, ,8 11 5,7 - GRINDER 1600 T 23,5 22,3 20, ,8 11 5,7 2

4 PROVOZNÍ ROZSA VÝBĚROVÁ TABULKA MODEL Q m 3 /h JEDNOFÁZOVÝ TŘÍFÁZOVÝ l/min DIG 1100 MA ,8 9,5 8,1 6,9 5,5 4 2,5 1 DIG 1100 M-NA ,8 9,5 8,1 6,9 5,5 4 2,5 1 - DIG 1100 T-NA 13 10,8 9,5 8,1 6,9 5,5 4 2,5 1 - DIG 1500 T-NA 18 14,2 12,4 10,3 8,4 6,5 4,8 4 1,7 - DIG 1800 T-NA 20,7 16,7 14,3 12 9, ,2 2,6 1,1 - DIG 2200 T-NA 23 18,6 16,4 14, ,8 5,8 4 2,3 - DIG 3700 AP T-NA 34,6 31,7 29,8 27, , ,4 14,6 11,8 5 - DIG 3700 MP T-NA (m) 18,4 18,1 17,6 17, , ,3 9,6 7,8 5 3,6 - DIG 5500 AP T-NA 41,6 36,8 35,3 32, , DIG 5500 MP T-NA 23,4 22,8 22, ,8 21,6 20,2 19,8 19,2 18,8 16, ,5 7,2 4,8 - DIG 8500 AP T-NA , , , DIG 8500 MP T-NA 27,5 26,6 26,4 26,2 25, , , , ,8 11,6 6 - DIG AP T-NA 60 57,5 56, ,4 38, , DIG MP T-NA ,4 32, , ,2 29,8 29,4 28,2 27, ,3 22,5 21,2 18,8 13,2 7,6 2,5 MODEL Q m 3 /h l/min FEKA T 9 8,85 8,75 8,4 17,8 7,2 5,4 2 FEKA T 15,5 15,3 14,9 13,6 11,9 10 5,9 3 FEKA T 5,9 6,6 5,2 4,5 3,4 FEKA T 8,5 8,3 8 7,4 6,5 4,4 FEKA T 11 10,7 9, ,7 FEKA T 18 17, , ,2 8,3 FEKA T 9,5 8,9 8,5 8,2 7,4 6,5 5,6 4,6 3,6 2,4 1,8 FEKA T 18,7 17,5 16,6 15,4 12,6 9,5 6,4 4 FEKA T 6 5,6 5,1 5,5 3,8 3,1 2,4 FEKA T 12 9, ,2 1,8 FEKA T 8 7,4 6,8 6,2 5,6 4,9 4,1 FEKA T 15,4 13,2 10,8 8 5,4 3 FEKA T 22,3 20,4 19,1 17,9 15,2 12,8 10 7,5 5 2,5 FEKA T 25 24,1 23,4 22,6 21,9 20,2 18,5 16, ,8 FEKA RC T 28 25, , ,8 FEKA RC T 32,9 29,4 26,8 24,8 22,8 20,1 16,5 FEKA T 15,3 14,3 13,7 12, ,2 10,3 9,3 8,8 7,1 5,5 4,3 3 FEKA T 12, ,4 3,5 1,6 FEKA T 9,5 8,8 7,9 6,8 5,7 4,8 3,3 1,4 FEKA T (m) 15,4 14,2 12,9 11,2 9,8 8,2 6,6 4,2 FEKA T ,2 14,7 13,8 12,8 11,8 10,6 10 8,3 6,5 5,2 4 FEKA T 24 20,4 18,2 16,1 14,3 12,3 10,2 8,4 7,6 FEKA T ,9 17,6 16,4 14,8 13,1 11 8,2 FEKA T 27 25,3 24,3 23,5 21,3 19,5 17,3 15,3 13,5 11,8 10,9 FEKA T 31 29, ,8 25,8 23, ,2 16 FEKA T 35 31, FEKA T 40 38,5 37,8 36,6 34, ,8 27, ,6 FEKA T 13 9,5 9 8,8 8,2 7,8 7,6 7,4 7,1 6,4 6 5,2 4,8 2,2 FEKA T 15 13, ,8 11,8 11,2 10,4 10,2 9,5 8,2 7,8 6,8 6,5 5 3,5 2,5 FEKA T 14 12,5 11,8 11,5 11,2 10,8 10,4 10,2 10 9,4 8,8 8,4 8,1 6,9 5 3,2 FEKA T 17 15,8 15,2 15,2 14,2 13,8 13,6 13,4 12,4 11,8 11,2 10,4 10 8,7 7,7 5,8 4,8 FEKA T 20 17,5 16,8 16,5 15,2 14,8 14,4 14,2 13,5 12,8 12,4 11, ,7 9,5 8 FEKA T ,5 25,4 24, , ,6 20, ,5 16, ,5 10,5 FEKA T 34,3 29,8 28,2 27,9 26, , ,6 20, , , ,3 10 4,8 FEKA T 9,2 9 8,8 8,5 7,9 7,3 6,3 5 3 FEKA T 11,5 10,9 10,6 10,2 9, ,6 FEKA T 15 14,6 14,3 13,8 13,3 12,5 11,3 10,2 7,8 4,3 FEKA T 17 16,8 16,6 16, ,4 14, ,5 5,6 2,6 MODEL P2 JMENOVITÝ Q m 3 /h 0 2,4 4,8 6 7,2 kw P l/min NOVABOX 30/ ,22 0,3 (m) 6,9 5,3 3,2 2,2 1,2 3

5 NOVA - FEKA PONORNÁ KALOVÁ ČERPADLA DRENÁŽNÍ A FEKÁLNÍ PRO DOMÁCÍ POUŽITÍ VŠEOBECNÉ INFORMACE POUŽITÍ Ponorná drenážní čerpadla řady NOVA jsou určena převážně pro aplikace v domácnostech, například při odvodňování zatápěných suterénů, garáží, při vyprazdňování bazénů, fontán i při hloubení. Najdou uplatnění i v zahradních a hobby systémech. Ponorné fekální čerpadlo FEKA je konstruováno pro přečerpávání žump a je schopno čerpat rozptýlené pevné částice do průměru 25 mm. Oba typy čerpadel je možno použít jako přenosné, i pro pevné aplikace. Plovákovým spínačem lze celý čerpací proces automatizovat. KONSTRUKČNÍ PARAMETRY ČERPADLA Těleso čerpadla, oběžné kolo, kryt svorkovnice a sací koš jsou z technopolymeru. Opláštění motoru, hřídel a montážní šrouby jsou z nerezové oceli. řídel je těsněna řadou těsnících kroužků mazanými olejem z olejové vany. KONSTRUKČNÍ PARAMETRY MOTORU Asynchronní motor, konstruovaný pro trvalý provoz, je celý uzavřený v nerezovém plášti. Rotor je uložen v mohutných valivých ložiskách s trvalou tukovou náplní, která zaručují dlouhodobý a tichý chod. orní část motoru je těsněním oddělena od hydraulické části a překryta krytem svorkovnice. Jednofázová verze má ve vinutí zabudován teplotní snímač, pod krytem svorkovnice má mikrospínač ovládaný plovákem, trvale připojený kondenzátor a kabeláž. Třífázová verze je bez plováku. Motor nutno chránit vnější nadproudovou ochranou. Stupeň krytí motoru: P68 Třída izolace: F Standardní napětí: - jednofázové V / 50 z - třífázové 3 x 400 V / 50 z Standardní kabel pro jednofázovou verzi: - 5 metrů 05 RN-F: NOVA 180 M-A NOVA 300 M-A NOVA 600 M-A FEKA 600 M-A - 10 metrů 05 RN-F: NOVA 180 M-NA NOVA 200 M-NA - 10 metrů 07 RN-F: NOVA 600 M-NA FEKA 600 M-NA Standardní zástrčka pro jednofázovou verzi: SCUKO CEE 7 - VII - UNEL Standardní kabel pro třífázovou verzi: 5 metrů 07 RN-F 4

6 TECNICKÉ PARAMETRY Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA TECNOPOLYMER 4 OBĚŽNÉ KOLO TECNOPOLYMER 29 O - KROUŽEK NBR 32 POJISTNÝ KROUŽEK 12E - UNI 7435 STAINLESS 54 MOTOR PLÁŠŤ ŘÍDEL NEREZ OCEL AISI 304 X5 CrNi UNI 6900/71 NEREZ OCEL AISI 416 X12 CrS13 - UNI 6900/71 78 MEZISTĚNA (VELIKOST 600) TECNOPOLYMER 79 SACÍ FILTR TECNOPOLYMER 83 PLOVÁK TECNOPOLYMER Provozní rozsah: od 1 do 16 m 3 /h s dopravní výškou do 10,2 m. - Čerpaná kapalina: NOVA kalná voda bez vláken; FEKA odpadní vody žump. - Průchodnost; max Ø částic: NOVA NOVA mm NOVA NOVA mm FEKA mm - Min. nevyčerpatelný zbytek: NOVA mm NOVA NOVA 180 NA 8 mm NOVA mm NOVA 600 A - FEKA 600 A 175 mm NOVA 600 NA - FEKA 600 NA 38 mm - Rozsah teploty kapaliny: pro domácí použití od 0 C do +35 C (EN ). - Maximální hloubka ponoru: 7 m - Max. doba chodu na sucho: 1 minuta - Instalace: instalace i doprava ve vertikální poloze. MODEL S PLOVÁKEM (A) BEZ PLOVÁKU (NA) NOVA 180 ANO ANO NOVA 200 NE ANO NOVA 300 ANO NE NOVA 600 ANO ANO FEKA 600 ANO ANO - Minimální rozměr jímky pro pevnou montáž a automatický provoz: NOVA NOVA 300 NOVA FEKA 600 5

7 Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m 3. Tolerance křivky je v souladu s ISO NOVA Q US gpm P kpa 0 m Q IMP gpm ft L1 vyp. L1 zap Q m 3 /h 0 0,5 1 1,5 Q l/s Q l/min MODEL A B C D E 1 2 L1* VYP. L2* ZAP. DNM ROZMĚRY BALENÍ L/A L/B NOVA 180 M-A /4 G ,019 4,6 NOVA 180 M-NA /4 G ,019 4,5 OBJEM m 3 MOT- NOST kg MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY NOVA 180 M 1x V ~ 190 0,20 0,27 0, YDRAULICKÉ PARAMETRY (n = /min) P2 KONDENZÁTOR Q JMENOVITÝ In m 3 /h 0 1,2 2,4 3,6 4,8 A kw P µf V l/min (m) 4,8 4,2 3,5 2,4 1,4 NOVA Q US gpm P kpa 70 0 m Q IMP gpm ft Q m 3 /h Q l/s Q l/min MODEL A B C E 2 DNM ROZMĚRY BALENÍ L/A L/B OBJEM m 3 MOTNOST kg NOVA 200 M-NA /4 G ,019 4,5 MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY NOVA 200 M-NA 1x V ~ 350 0,22 0,3!,5 ( 450 YDRAULICKÉ PARAMETRY (n = /min) P2 Q JMENOVITÝ In KONDENZÁTOR m 3 /h 0 3 4,5 6 7, A kw P µf V l/min (m) 6,6 5,2 4,6 4 3,2 2,6 1,4 6

8 Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m 3. Tolerance křivky je v souladu s ISO NOVA Q US gpm P kpa 70 0 m Q IMP gpm ft L1 vyp. L2 zap Q m 3 /h Q l/s Q l/min MODEL A B C D E 1 2 L1* VYP. L2* ZAP. DNM ROZMĚRY BALENÍ L/A L/B NOVA 300 M-A /4 G ,019 4,6 OBJEM m 3 MOT- NOST kg MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY NOVA 300 M-A 1x V ~ 355 0,22 0,3 1, NOVA 600 YDRAULICKÉ PARAMETRY (n = /min) P2 KONDENZÁTOR Q JMENOVITÝ In m 3 /h 0 3 4,5 6 7,5 9 10, ,02 A kw P µf V l/min (m) 6,8 5,6 5,1 4,6 4 3,4 2,7 2,2 1,7 * úroveň hladiny (min) L1 vyp. L2 zap. MODEL A B C D E 1 2 L1* VYP. L2* ZAP. DNM ROZMĚRY BALENÍ L/A L/B NOVA 600 M-A /4 G ,025 7 NOVA 600 (M-T)-NA /4 G ,025 6,7 OBJEM m 3 MOT- NOST kg MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) P2 Q JMENOVITÝ In KONDENZÁTOR m 3 /h 0 3 4,5 6 7, ,2 A kw P µf V l/min NOVA 600 M 1x V ~ 800 0,55 0,75 3, NOVA 600 T 3x400 V ~ 800 0,55 0,75 1,6 7 (m) 10,2 8,9 8,3 7,8 7,2 6,6 5 3,1 2,3 * úroveň hladiny (min)

9 Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m 3. Tolerance křivky je v souladu s ISO FEKA 600 L1 vyp. L2 zap. MODEL A B C D E 1 2 L1* VYP. L2* ZAP. DNM ROZMĚRY BALENÍ L/A L/B FEKA 600 M-A /4 G ,025 7 FEKA 600 (M-T)-NA /4 G ,025 6,7 OBJEM m 3 MOT- NOST kg MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) P2 Q JMENOVITÝ In KONDENZÁTOR m 3 /h 0 3 4,5 6 7, ,9 A kw P µf V l/min FEKA 600 M 1x V ~ ,55 0,75 3, FEKA 600 T 3x400 V ~ 970 0,55 0,75 1,7 (m) 7,45 6,45 6,1 5,7 5,35 4,95 4,1 2,8 2,2 * úroveň hladiny (min) 8

10 VERTY NOVA 200, 400 PONORNÉ KALOVÉ DRENÁŽNÍ ČERPADLO VŠEOBECNÉ INFORMACE Ponorná drenážní čerpadla umožňující provoz i v úzkých jímkách s rozměrem od 200 x 200 mm. Jsou vhodná pro čerpání mírně znečistěné vody s neabrazivními příměsemi do velikosti až 5 mm. Max. teplota čerpané kapaliny: 35 C - Vyrobeno z nekorodujících materiálů - Integrovaný plovákový spínač - Ovládač pro ruční, nebo samočinné ovládání - V ručním režimu velmi malý nevyčerpatelný zbytek: 2 3 mm - V ručním režimu velmi nízká hladina pro spuštění: od 15 mm - Snadný přístup k plováku spínače - Motor s ochranou před nadměrným oteplením vinutí - Dokonalé chlazení motoru i při částečném ponoření čerpadla - Součástí je vyjímatelná zpětná klapka a univerzální hadicový nátrubek - Přívodní kabel je vybaven standardizovanou přípojnou vidlicí 9

11 TECNICKÉ PARAMETRY Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA PP OMO 30% FV 4 OBĚŽNÉ KOLO PPO / PPE 20% FV 7 ŘÍDEL MOTORU NEREZ OCEL AISI 416 KALENÁ 28 TĚSNÍCÍ KROUŽEK NBR TĚSNÍCÍ KROUŽEK NBR POUZDRO KERAMIKA 77 VÍKO SVORKOVNICE PP OMO 30% FV 81 TĚLESO ORNÍO LOŽISKA TLAKOVĚ LITÝ LINÍK 82 TĚLESO DOLNÍO LOŽISKA TLAKOVĚ LITÝ LINÍK YDRAULICKÉ A ELEKTRICKÉ PARAMETRY MODEL NAPÁJECÍ NAPĚTÍ 50 z kw P2 JMENOVITÝ P Ø DÉLKA KABELU m VERTY NOVA 200 M 1 x 230 V 0,2 0,28 6/4 10 0,5-6,6 6,1-1,3 VERTY NOVA 400 M 1 x 230 V 0,4 0,55 6/4 10 0,5-10,8 8,8-1,4 Q m 3 /h m MODEL A B C 1 OBJEM BALENÍ m 3 MOTNOST kg VERTY NOVA 200 M ,012 4,2 VERTY NOVA 400 M ,013 5,1 10

12 NOVAPOND PONORNÉ KALOVÉ DRENÁŽNÍ A FONTÁNOVÉ ČERPADLO VŠEOBECNÉ INFORMACE Modely NovaPond jsou v zásadě ponorná drenážní čerpadla speciálně určená pro cirkulaci vody v zahradních jezírkách, nádržích a rybnících pro vytváření vodopádů, potoků, nebo jiných podobných efektů. Jsou navržena pro čerpání relativně čisté vody bez abraziv s měkkými přimíseninami do průměru max. 10 mm. Ve vertikální poloze je lze použít pro klasické odčerpávání, v horizontální poloze je lze použít jako fontánová pro různé zahradní efekty, nebo pro okysličování. Max. teplota čerpané kapaliny: 35 C - Vhodné pro nepřetržitý provoz - Možnost horizontální nebo vertikální instalace - V horizontální poloze též jako fontánové - Bezpečné pro životní prostředí. - Vyrobeno z nekorodujících materiálů - Motor s ochranou před nadměrným oteplením vinutí - Nastavitelný sací filtr pro průchod částic s průměrem od 5 do 10 mm - Přívodní kabel je vybaven standardizovanou přípojnou vidlicí Trysky pro různé efekty: TŘI VÝŠKY VODOPÁD KOULE TULIPÁN TELESKOPICKÝ NÁSTAVEC 11

13 TECNICKÉ PARAMETRY 77 Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA PP OMO 30% FV 4 OBĚŽNÉ KOLO PPO / PPE 20% FV 7 ŘÍDEL MOTORU NEREZ OCEL AISI 416 KALENÁ 28 TĚSNÍCÍ KROUŽEK NBR TĚSNÍCÍ KROUŽEK NBR FILTR PP COPOLYMER ROTOROVÉ PLECY OCEL Fe PO1 0,65 mm 1 58 POUZDRO KERAMIKA 77 VÍKO SVORKOVNICE PP OMO 30% FV 81 TĚLESO ORNÍO LOŽISKA TLAKOVĚ LITÝ LINÍK 82 TĚLESO DOLNÍO LOŽISKA TLAKOVĚ LITÝ LINÍK 42 YDRAULICKÉ A ELEKTRICKÉ PARAMETRY MODEL NAPÁJECÍ NAPĚTÍ 50 z kw P2 JMENOVITÝ P Ø DÉLKA KABELU m Q m 3 /h m NOVAPOND 200 M 1 x 230 V 0,2 0,28 G 5/4 10 0,5-9 6,7-1 NOVAPOND 550 M 1 x 230 V 0,55 0,75 G 5/4 10 0,5-15 8,8-1,2 MODEL A B ØC D 1 OBJEM BALENÍ m 3 MOTNOST kg NOVAPOND 200 M ,006 4,3 NOVAPOND 550 M ,007 6,2 12

14 FEKA BVP 700, 750 PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO VŠEOBECNÉ INFORMACE Velmi výkonná jednofázová ponorná čerpadla pro odčerpávání jímek i pro drenážování. Vhodná pro čerpání biologicky znečistěné vody s obsahem měkkých částic do průměru až 38 mm. Max. teplota čerpané kapaliny: 35 C - Vyrobeno z nekorodujících materiálů se zvýšenou odolností proti opotřebení - Motor s ochranou před nadměrným oteplením vinutí - řídel čerpadla z nerezové oceli - Plovákový spínač pro automatizaci provozu - Rozměrná podstava zajišťující vynikající stabilitu - Přívodní kabel je vybaven standardizovanou přípojnou vidlicí 13

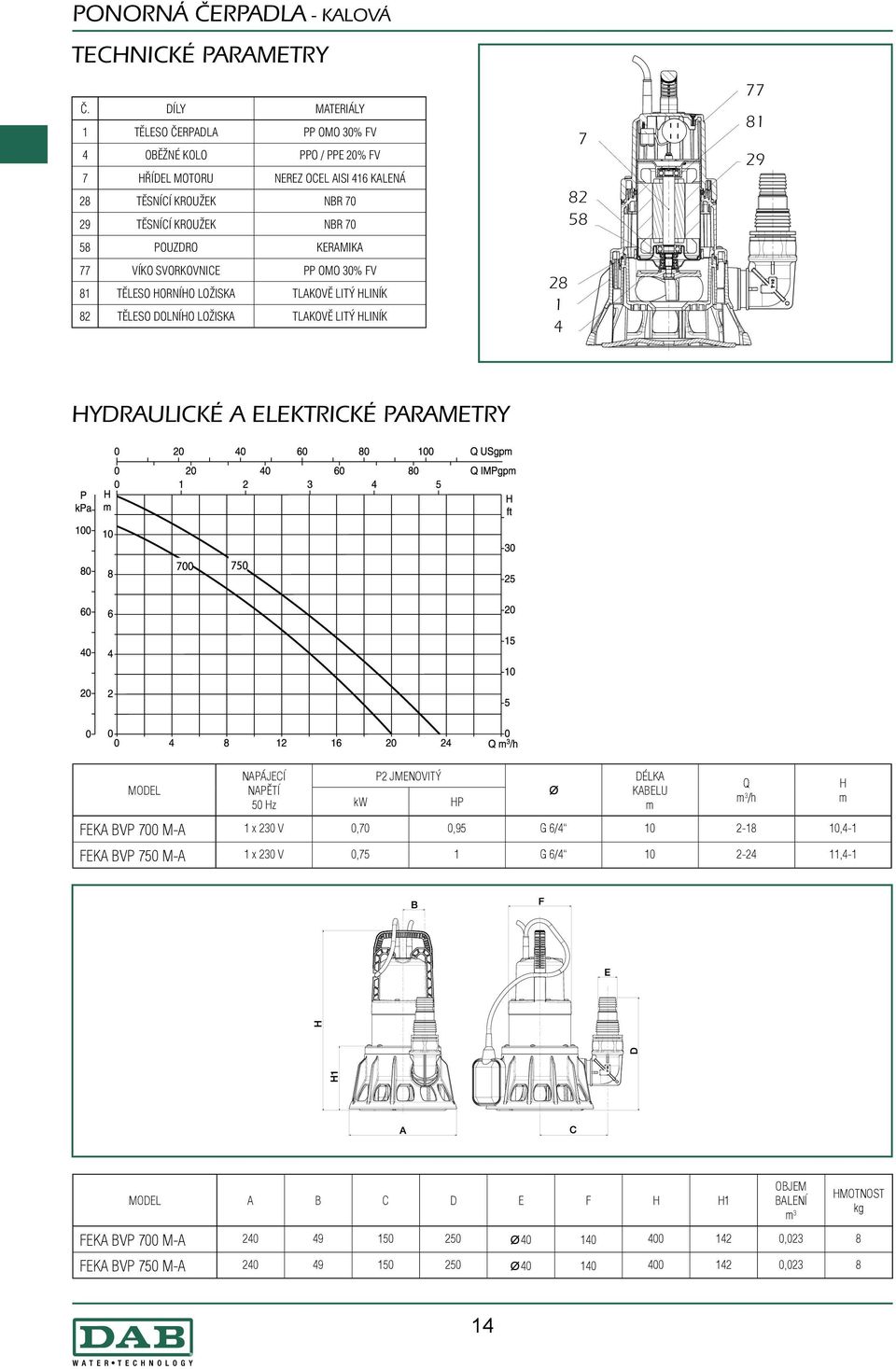

15 PONORNÁ ČERPADLA - KALOVÁ TECNICKÉ PARAMETRY 77 Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA PP OMO 30% FV 4 OBĚŽNÉ KOLO PPO / PPE 20% FV 7 ŘÍDEL MOTORU NEREZ OCEL AISI 416 KALENÁ 28 TĚSNÍCÍ KROUŽEK NBR TĚSNÍCÍ KROUŽEK NBR POUZDRO KERAMIKA 77 VÍKO SVORKOVNICE PP OMO 30% FV 81 TĚLESO ORNÍO LOŽISKA TLAKOVĚ LITÝ LINÍK 82 TĚLESO DOLNÍO LOŽISKA TLAKOVĚ LITÝ LINÍK YDRAULICKÉ A ELEKTRICKÉ PARAMETRY NAPÁJECÍ NAPĚTÍ 50 z kw P FEKA BVP 700 M-A 1 x 230 V 0,70 FEKA BVP 750 M-A 1 x 230 V 0,75 MODEL P2 JMENOVITÝ Ø DÉLKA KABELU m Q m3/h m 0,95 G 6/ ,4-1 1 G 6/ ,4-1 A B C D E F 1 OBJEM BALENÍ m3 MOTNOST kg FEKA BVP 700 M-A Ø ,023 8 FEKA BVP 750 M-A Ø ,023 8 MODEL 14

16 FEKA VS 550, 750, 1000, 1200 PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO VŠEOBECNÉ INFORMACE POUŽITÍ Ponorné fekální celonerezové odstředivé čerpadlo s vířivým oběžným kolem pro odčerpávání odpadní vody s rozptýlenými pevnými částicemi o průměru až 50 mm. KONSTRUKČNÍ PARAMETRY ČERPADLA Těleso čerpadla, opláštění motoru a víko svorkovnice s rukojetí jsou z nerezové oceli. Nerezová hřídel čerpadla z AISI 304 s přesně litým nerezovým oběžným kolem je těsněna dvojitou mechanickou ucpávkou s náplní netoxického oleje. Směrem k motoru jsou použity těsnící materiály uhlík / keramika, směrem k čerpadlu je karbid křemíku / karbid křemíku. Rukojeť je potažena izolační pryží. KONSTRUKČNÍ PARAMETRY MOTORU Suchý, dvoupólový asynchronní, hermeticky uzavřený motor chlazený ponořením do čerpané kapaliny. řídel je uložena v masivních kuličkových ložiskách s trvalou tukovou náplní, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení je s trvale připojeným rozběhovým kondenzátorem a vestavěnými teplotními snímači, které zabraňují nadměrnému oteplení vinutí. Třífázová čerpadla je nutno chránit proti výpadku fáze, přetížení a zkratu vhodnými ochrannými přístroji v elektroinstalaci uživatele. Stupeň krytí: IP 68 Třída izolace: F Jmenovité napájecí napětí: jednofázové V 50 z třífázové 3 x 400V 50 z Přívodní kabel: 10 metrů 07RN F, jednofázové provedení se Shukko vidlicí. Jednofázové provedení může být dodáno s plovákem pro automatizaci provozu. ON OFF FEKA VS FEKA VS min. 700 x 700 ON 670 mm ON 700 mm OFF 270 mm OFF 300 mm 15

17 TECNICKÉ PARAMETRY 120 Č. DÍLY MATERIÁLY 77 1 TĚLESO ČERPADLA NEREZ OCEL AISI OBĚŽNÉ KOLO PŘESNĚ LITÁ NEREZOVÁ OCEL 7 7 ŘÍDEL MOTORU NEREZ OCEL AISI MEC. UCPÁVKA ZE STR. ČERP. ZE STR. MOTORU KARBID KŘEMÍKU / KARBID KŘEMÍKU ULÍK / KERAMIKA 36 VÍKO UCPÁVKY NEREZ OCEL AISI PLÁŠŤ MOTORU NEREZ OCEL AISI VÍKO SVORKOVNICE NEREZ OCEL AISI RUKOJEŤ NEREZ OCEL AISI 304 S POTAEM Z IZOLAČNÍ PRYŽE - Provozní rozsah: do 32 m 3 /hod s dopravní výškou do 14 m - Čerpaná kapalina: neagresivní fekální, splaškové a jiné odpadní vody - Průchodnost čerpadla: do 50 mm - Teplotní rozsah: od 0 C do +50 C - Maximální teplota okolí: +40 C - Trvalý provoz: při úplném ponoření do čerpané kapaliny s teplotou do 35 C. - Maximální hloubka ponoření: 10 m - Instalace: pevná nebo přenosná, vertikální FEKA VS 1200 FEKA VS 550 FEKA VS 1000 FEKA VS 750 MODEL A B D 1 DNM MOTNOST kg FEKA VS F 16,3 FEKA VS F 17,5 FEKA VS F 19,3 FEKA VS F 20,8 ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) MODEL NAPĚTÍ 50 z P1 MAX W P2 KONDENZÁ- JMENOVITÝ In TOR m 3 /h A kw P µf c V l/min FEKA VS 550 M-NA 1x V~ 927 0,55 0,75 4, FEKA VS 550 M-A 1x V~ 927 0,55 0,75 4, ,4 6,9 6,2 4,1 1,8 1, FEKA VS 550 T-NA 3x400 V~ 900 0,55 0,75 1, FEKA VS 750 M-NA 1x V~ ,75 1 5, FEKA VS 750 M-A 1x V~ ,75 1 5, FEKA VS 750 T-NA 3x400 V~ ,75 1 1, FEKA VS 1000 M-NA 1x V~ ,36 6, FEKA VS 1000 M-A 1x V~ ,36 6, FEKA VS 1000 T-NA 3x400 V~ ,36 2, FEKA VS 1200 M-NA 1x V~ ,2 1,6 8, FEKA VS 1200 M-A 1x V~ ,2 1,6 8, FEKA VS 1200 T-NA 3x400 V~ ,2 1,6 3, (m) 9,6 9,2 8,5 6,7 4,3 3,5 1, ,8 11,3 10,5 9 6,8 6 4,1 2, ,4 12,8 11,2 9 8,3 6,7 5,3 3 16

18 FEKA VX 550, 750, 1000, 1200 PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO VŠEOBECNÉ INFORMACE POUŽITÍ Ponorné fekální odstředivé čerpadlo s vířivým oběžným kolem pro odčerpávání odpadní vody s rozptýlenými pevnými částicemi o průměru až 50 mm. KONSTRUKČNÍ PARAMETRY ČERPADLA Opláštění motoru a víko svorkovnice s rukojetí jsou z nerezové oceli, těleso čerpadla a oběžné kolo jsou technopolymerové. Výtlačné hrdlo je opatřeno kovovou závitovou vložkou. Nerezová hřídel čerpadla z AISI 304 je těsněna dvojitou mechanickou ucpávkou s náplní netoxického oleje. Směrem k motoru jsou použity těsnící materiály uhlík / keramika, směrem k čerpadlu je karbid křemíku / karbid křemíku. Rukojeť je potažena izolační pryží. KONSTRUKČNÍ PARAMETRY MOTORU Suchý, dvoupólový asynchronní, hermeticky uzavřený motor chlazený ponořením do čerpané kapaliny. řídel je uložena v masivních kuličkových ložiskách s trvalou tukovou náplní, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení je s trvale připojeným rozběhovým kondenzátorem a vestavěnými teplotními snímači, které zabraňují nadměrnému oteplení vinutí. Třífázová čerpadla je nutno chránit proti výpadku fáze, přetížení a zkratu vhodnými ochrannými přístroji v elektroinstalaci uživatele. Stupeň krytí: IP 68 Třída izolace: F Jmenovité napájecí napětí: jednofázové V 50 z třífázové 3 x 400V 50 z Přívodní kabel: 10 metrů 07RN F, jednofázové provedení se Shukko vidlicí. Jednofázové provedení může být dodáno s plovákem pro automatizaci provozu. ON OFF FEKA VX FEKA VX min. 700 x 700 ON 670 mm ON 700 mm OFF 270 mm OFF 300 mm 17

19 TECNICKÉ PARAMETRY 120 Č. DÍLY MATERIÁLY 77 1 TĚLESO ČERPADLA TECNOPOLYMER 4 OBĚŽNÉ KOLO TECNOPOLYMER 7 7 ŘÍDEL MOTORU NEREZ OCEL AISI MEC. UCPÁVKA ZE STR. ČERP. ZE STR. MOTORU KARBID KŘEMÍKU / KARBID KŘEMÍKU ULÍK / KERAMIKA 36 VÍKO UCPÁVKY NEREZ OCEL AISI PLÁŠŤ MOTORU NEREZ OCEL AISI VÍKO SVORKOVNICE NEREZ OCEL AISI RUKOJEŤ NEREZ OCEL AISI 304 S POTAEM Z IZOLAČNÍ PRYŽE - Provozní rozsah: do 32 m 3 /hod s dopravní výškou do 14 m - Čerpaná kapalina: neagresivní fekální, splaškové a jiné odpadní vody - Průchodnost čerpadla: do 50 mm - Rozsah teploty kapaliny: od 0 C do +50 C - Maximální teplota okolí: +40 C - Trvalý provoz: při úplném ponoření do čerpané kapaliny s teplotou do 35 C. - Maximální hloubka ponoření: 10 m - Instalace: pevná nebo přenosná, vertikální FEKA VX 1200 FEKA VX 550 FEKA VX 1000 FEKA VX 750 MODEL A D 1 DNM MOTNOST kg FEKA VS F 16,7 FEKA VS F 17,9 FEKA VS F 19,6 FEKA VS F 21,1 ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) MODEL NAPĚTÍ 50 z P1 MAX W P2 KONDENZÁ- JMENOVITÝ In TOR m 3 /h A kw P µf c V l/min FEKA VX 550 M-NA 1x V~ 927 0,55 0,75 4, FEKA VX 550 M-A 1x V~ 927 0,55 0,75 4, ,4 6,9 6,2 4,1 1,8 1, FEKA VX 550 T-NA 3x400 V~ 900 0,55 0,75 1, FEKA VX 750 M-NA 1x V~ ,75 1 5, FEKA VX 750 M-A 1x V~ ,75 1 5, FEKA VX 750 T-NA 3x400 V~ ,75 1 1, FEKA VX 1000 M-NA 1x V~ ,36 6, FEKA VX 1000 M-A 1x V~ ,36 6, FEKA VX 1000 T-NA 3x400 V~ ,36 2, FEKA VX 1200 M-NA 1x V~ ,2 1,6 8, FEKA VX 1200 M-A 1x V~ ,2 1,6 8, FEKA VX 1200 T-NA 3x400 V~ ,2 1,6 3, (m) 9,6 9,2 8,5 6,7 4,3 3,5 1, ,8 11,3 10,5 9 6,8 6 4,1 2, ,4 12,8 11,2 9 8,3 6,7 5,3 3 18

20 FEKA PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO VŠEOBECNÉ INFORMACE POUŽITÍ Ponorné odstředivé čerpadlo s vířivým oběžným kolem určené pro čerpání splašků, fekálií i neagresivní průmyslové odpadní vody s malým obsahem pevných částic do průměru až 46 mm. POPIS Víko svorkovnice s rukojetí je z technopolymeru. Vířivé oběžné kolo je vyrobeno z nylonu vyztuženého skelným vláknem. Těleso čerpadla a těleso motoru je z litiny ENGJL 200 s trvanlivou antikorozní povrchovou úpravou. Nerezovou hřídel čerpadla těsní mechanická ucpávka karbid křemíku / karbid křemíku. Elektromotor je hermeticky uzavřený, asynchronní, suchého provedení. Rotor je uložen v bohatě dimenzovaných kuličkových ložiskách, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení má zabudovaný trvale připojený rozběhový kondenzátor a může být vybaveno plovákovým spínačem pro ochranu před suchým chodem a pro automatizaci provozu. Ochranu proti přetížení nutno řešit v elektroinstalaci uživatele. Konstrukce vyhovuje normám CEI 2-3CEI (EN ) Trvalý provoz, se zcela ponořeným čerpadlem. Provozní rozsah: od 5 m 3 /h do 28,5 m 3 /h, výtlačná výška do 13 m. Teplota čerpané kapaliny: do 35 C Maximální počet spuštění: 30/hod. Maximální hloubka ponoření: 10 m. Přívodní kabel 07RN-F: 10 m. Instalace: vertikální pevná nebo přenosná. 19

21 TECNICKÉ PARAMETRY 137 G 2" F PROVEDENÍ Těleso čerpadla: Litina EN GJL 200 Oběžné kolo: Vířivé provedení Nylon - vyztužený 30% skelným vláknem, teplotám, korozi a abrazi odolný Motor: Asynchronní, suché provedení Opláštění motoru: Litina - EN GJL 200 Víko svorkovnice: Technopolymer Třída izolace: F Stupeň krytí: IP 68 Ložiska: Valivá ložiska s trvalou tukovou náplní Těsnění hřídele: Mechanická ucpávka karbid křemíku / karbid křemíku Kabel: 10 m - 07RN - F Jednofázová verze: Provedení bez plováku nebo s plovákem Vestavěný trvale připojený kondenzátor Výtlačné hrdlo: G 2 F ELEKTRICKÉ PARAMETRY MODEL NAPÁJECÍ NAPĚTÍ 50 z P1 MAX W P2 JMENOVITÝ In KONDENZÁTOR A kw P µf V c MOTNOST kg FEKA 750 M-A 1 x 230 V 0,9 0,6 0,8 4, FEKA 750 M-NA 1 x 230 V 0,9 0,6 0,8 4, FEKA 750 T-NA 3 x 400 V 0,9 0,6 0,8 1, FEKA 1000 M-A 1 x 230 V 1,5 1,1 1, ,5 FEKA 1000 M-NA 1 x 230 V 1,5 1,1 1, ,5 FEKA 1000 T-NA 3 x 400 V 1,5 1,1 1,5 2, ,5 FEKA 1200 T-NA 3 x 400 V 1,75 1,2 1, ,5 M-NA Standardní jednofázové provedení bez plováku. M-A Jednofázové provedení s plovákem. T-NA Třífázové provedení bez plováku. 20

22 DRENAG PONORNÉ KALOVÉ DRENÁŽNÍ ČERPADLO VŠEOBECNÉ INFORMACE POUŽITÍ Ponorné odstředivé čerpadlo s nastavitelnou vůlí otevřeného oběžného kola určené pro odvodňování, nebo pro čerpání mírně znečistěné neagresivní odpadní vody s malým obsahem pevných částic do průměru maximálně 5 mm. POPIS Víko svorkovnice s rukojetí jsou z tlakově litého hliníku. Otevřené oběžné kolo a difuzor vyrobené z nylonu vyztuženého skelným vláknem jsou abraziodolné. Těleso čerpadla a těleso motoru jsou z tlakově litého eloxovaného hliníku. Nerezovou hřídel čerpadla těsní na straně oběžného kola mechanická ucpávka grafit / kysličník hliníku, na straně motoru je gufero. Elektromotor je hermeticky uzavřený, asynchronní, suchého provedení. Rotor je uložen v bohatě dimenzovaných kuličkových ložiskách, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení má zabudovaný trvale připojený rozběhový kondenzátor a může být vybaveno plovákovým spínačem pro ochranu před suchým chodem a pro automatizaci provozu. Ochranu proti přetížení nutno řešit v elektroinstalaci uživatele. Konstrukce vyhovuje normám CEI 2-3CEI (EN ) Trvalý provoz, se zcela ponořeným čerpadlem Provozní rozsah: od 3 m 3 /h do 21 m 3 /h, výtlačná výška do 14 m Teplota čerpané kapaliny: do 35 C Maximální počet spuštění: 30/hod Maximální hloubka ponoření: 10 m Minimální ponoření (krátkodobě): 300 mm Přívodní kabel 07RN-F: 10 m Instalace: vertikální pevná nebo přenosná 21

23 TECNICKÉ PARAMETRY 62 G 6/4" F PROVEDENÍ Opláštění čerpadla: Tlakově litý hliník s eloxovaným povrchem Těleso čerpadla: Tlakově litý hliník s eloxovaným povrchem Oběžné kolo: Otevřené provedení Nylon - vyztužený skelným vláknem, teplotám, korozi a abraziodolný Difuzor: Nylon - s obsahem skelných vláknen, teplotám, korozi a abraziodolný Motor: Asynchronní, suché provedení Opláštění motoru: Tlakově litý hliník s eloxovaným povrchem Třída izolace: F Stupeň krytí: IP 68 Ložiska: Valivá ložiska s trvalou tukovou náplní Těsnění hřídele: Na straně oběžného kola: Mechanická ucpávka grafit / kysličník hliníku Na straně motoru: gufero Kabel: 10 m - 07RN - F Jednofázová verze: Provedení bez plováku nebo s plovákem Vestavěný trvale připojený kondenzátor Výtlačné hrdlo: G 6/4 F ELEKTRICKÉ PARAMETRY MODEL NAPÁJECÍ NAPĚTÍ 50 z P1 MAX W P2 JMENOVITÝ In KONDENZÁTOR A kw P µf V c MOTNOST kg DRENAG 500 MA 1 x 230 V 0,5 0,37 0,5 3,8 12, DRENAG 500 M-NA 1 x 230 V 0,5 0,37 0,5 3,8 12, DRENAG 700 MA 1 x 230 V 0,8 0,55 0,7 4, DRENAG 700 M-NA 1 x 230 V 0,8 0,55 0,7 4, DRENAG 700 T-NA 3 x 400 V 0,8 0,55 0,7 1, DRENAG 900 MA 1 x 230 V 1,3 0, DRENAG 900 M-NA 1 x 230 V 1,3 0, DRENAG 900 T-NA 3 x 400 V 1,3 0, M-NA Standardní jednofázové provedení bez plováku. M-A Jednofázové provedení s plovákem. T-NA Třífázové provedení bez plováku. 22

24 DRENAG 1000, 1200 PONORNÉ KALOVÉ DRENÁŽNÍ ČERPADLO V CELONEREZOVÉM PROVEDENÍ VŠEOBECNÉ INFORMACE POUŽITÍ Výkonné celonerezové ponorné čerpadlo pro trvalé použití v domácnostech, na stavbách, při odvodňování zaplavených suterénů, garáží, při snižování hladiny spodní vody, vyprazdňování bazénů, fontán a pod. Lze jej použít jako přenosné čerpadlo i čerpadlo pro pevnou montáž a čerpat kapaliny s tuhými částicemi do průměru 10 mm. Užijeme-li provedení čerpadla s plovákem, lze čerpání snadno automatizovat. KONSTRUKCE ČERPADLA Těleso čerpadla, otevřené oběžné kolo, sací filtr, dno filtru, plášť a hřídel motoru, plášť čerpadla i víko svorkovnice jsou z nerezové oceli. Nerezová rukojeť je potažena izolační pryží. Nerezová hřídel čerpadla je těsněna dvojitou mechanickou ucpávkou s náplní netoxického oleje. Směrem k motoru jsou použity materiály uhlík / keramika, směrem k oběžnému kolu je karbid křemíku / karbid křemíku. Vertikální výtlačné hrdlo v horní části čerpadla je opatřeno vnitřním závitem G 5/4. KONSTRUKCE MOTORU Pohon obstarává suchý vodotěsný asynchronní motor chlazený proudící čerpanou kapalinou. řídel motoru je uložena v masivních valivých ložiskách s trvalou tukovou náplní, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení je s trvale připojeným kondenzátorem a vestavěnou ochranou vinutí proti nadměrnému oteplení. Třífázová čerpadla je nutno chránit proti výpadku fáze, přetížení a zkratu vhodnými ochrannými přístroji v elektroinstalaci uživatele. Stupeň krytí motoru: IP68 Třída izolace motoru: F Napájecí napětí: jednofázové V / 50 z třífázové 3 x 400 V / 50 z Přívodní kabel čerpadla: 07 RN-F 10 m s vidlicí 23

25 TECNICKÉ PARAMETRY Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA NEREZ OCEL AISI OBĚŽNÉ KOLO X5CrNi UNI 6900/71 7 ŘÍDEL MOTORU U ČERP. 16 MEC. UCPÁVKA U MOTORU 36 VÍKO UCPÁVKY 42 FILTR 54 PLÁŠŤ MOTORU 69 PLÁŠŤ ČERPADLA 77 VÍKO SVORKOVNICE 92 DNO FILTRU 120 RUKOJEŤ NEREZ OCEL AISI 316 X5CrNiMo UNI 6900/71 KARBID KŘEMÍKU / KARBID KŘEMÍKU ULÍK / KERAMIKA NEREZ OCEL AISI 304 X5CrNi UNI 6900/71 NEREZ OCEL AISI 304 S PRYŽOVOU IZOLACÍ - Provozní rozsah: od 3 do 28 m 3 /h s dopravní výškou do 17 m - Čerpaná kapalina: dešťová voda, povrchová voda, voda s příměsí písku ze stavenišť, čistá odpadní voda, vždy neagresivní - Průchodnost čerpadla: do Ø 10 mm - Rozsah teploty kapaliny: pro domácí použití (EN ) od 0 do +35 C pro ostatní účely od 0 do +50 C - Maximální hloubka ponoru: 10 m - Instalace: pevná i přenosná ve vertikální poloze Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m 3. Tolerance křivky je v souladu s ISO MODEL ØA ØC D 1 DNM ROZMĚRY BALENÍ L/A L/B DRENAG DRENAG /2 G ,034 18,5 OBJEM m 3 MOTNOST kg MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) P2 KONDENZÁ- Q JMENOVITÝ In TOR m 3 /h ,5 28 A kw P µf c V l/min DRENAG 1000 DRENAG x V ~ , x400 V ~ ,36 2,43 1x V ~ ,2 1,6 7, x400 V ~ ,2 1,6 3,24 (m) 15,3 13,7 12,1 10,5 8,7 6,8 4,7 2,4 0, ,4 13,8 12,4 10,7 9 7,3 5,2 3,5 0,4 24

26 DRENAG PONORNÉ KALOVÉ DRENÁŽNÍ ČERPADLO VŠEOBECNÉ INFORMACE POUŽITÍ Ponorné odstředivé čerpadlo s nastavitelnou vůlí otevřeného oběžného kola určené pro odvodňování, nebo pro čerpání mírně znečistěné neagresivní odpadní vody s malým obsahem pevných částic do průměru maximálně 5 mm. POPIS Víko svorkovnice z tlakově litého hliníku, rukojeť ocelová s galvanickou povrchovou úpravou. Otevřené oběžné kolo, difuzor a těleso čerpadla jsou z litiny EN GJL 200. Nerezovou hřídel čerpadla těsní dvojitá mechanická ucpávka: na straně oběžného kola karbid křemíku/karbid křemíku, na straně motoru grafit / kysličník hliníku. Elektromotor je hermeticky uzavřený, asynchronní, suchého provedení. Rotor je uložen v bohatě dimenzovaných kuličkových ložiskách, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení je vybaveno plovákovým spínačem pro ochranu před suchým chodem a pro automatizaci provozu, trvale připojený externí rozběhový kondenzátor spolu s nadproudovou ochranou je umístěn ve speciální přívodní vidlici. Ochranu třífázových čerpadel nutno řešit v elektroinstalaci uživatele. Trvalý provoz, se zcela ponořeným čerpadlem Provozní rozsah: od 12 m 3 /h do 59 m 3 /h, výtlačná výška do 16 m. Teplota čerpané kapaliny: do 40 C Maximální počet spuštění: 30/hod Maximální hloubka ponoření: 10 m Minimální ponoření (krátkodobě): 300 mm Přívodní kabel 07RN-F: 10 m 25

27 TECNICKÉ PARAMETRY 110 G 2 1 / 2 " F PROVEDENÍ Těleso čerpadla: Litina - EN GJL 200 s antikorozní povrchovou úpravou Oběžné kolo: Otevřené provedení Litina - EN GJL 200 Difuzor: Litina - EN GJL 200 Motor: Asynchronní, suché provedení Opláštění motoru: Tlakově litý hliník s antikorozní povrchovou úpravou Víko svorkovnice: Tlakově litý hliník s antikorozní povrchovou úpravou Třída izolace: F Stupeň krytí: IP 68 Ložiska: Valivá ložiska s trvalou tukovou náplní Těsnění hřídele: Dvojitá mechanická ucpávka: Na straně oběžného kola: karbid křemíku/karbid křemíku Na straně motoru: grafit / kysličník hliníku Kabel: 10 m - 07RN - F Kabelová vývodka: mosaz Jednofázová verze: Provedení s plovákem, externí trvale připojený kondenzátor ve speciální přívodní vidlici Výtlačné hrdlo: G 2 1 / 2 F ELEKTRICKÉ PARAMETRY MODEL NAPÁJECÍ NAPĚTÍ 50 z P1 MAX kw P2 JMENOVITÝ In KONDENZÁTOR A kw P µf V c MOTNOST kg DRENAG 1600 M-A 1 x V 1,6 1,1 1,5 7, ,5 DRENAG 1600 T-NA 3 x 400 V 1,6 1,1 1, ,5 DRENAG 2000 T-NA 3 x 400 V 2 1,4 1,9 3, ,5 DRENAG 2500 T-NA 3 x 400 V 2,5 1,8 2,4 4, DRENAG 3000 T-NA 3 x 400 V 3,5 2,2 2,9 6, M-A Jednofázové provedení s plovákem. T-NA Třífázové provedení bez plováku. 26

28 DRENAG PONORNÉ KALOVÉ DRENÁŽNÍ ČERPADLO STAVENIŠTNÍ PROVEDENÍ VŠEOBECNÉ INFORMACE POUŽITÍ Výkonné ponorné litinové drenážní čerpadlo v robustním provedení určené pro použití například na staveništích na odčerpávání a dopravu vody s příměsí písku, bahna nebo kalů. Lze je použít i pro dešťovou vodu, čistou odpadní vodu, vodu říční nebo rybniční. Čerpaná kapalina může obsahovat rozptýlené pevné částice do průměru 12 mm. KONSTRUKČNÍ PARAMETRY ČERPADLA Těleso čerpadla, plášť, příruba motoru a víko svorkovnice jsou z litiny. Otevřené litinové oběžné kolo je axiálně dynamicky vyváženo, sací víko je potaženo oděru odolnou pryží. řídel motoru, držadlo, sací filtr, dno filtru a šrouby jsou z nerezové oceli.těsnění hřídele je karbid-křemíkovou mechanickou ucpávkou s olejovou lázní. Olejovou náplň lze snadno kontrolovat. Radiální výstupní hrdlo s 2 závitem umožňuje montáž čerpadla i na zdvihací zařízení DSD 2. KONSTRUKČNÍ PARAMETRY MOTORU Asynchronní motor v litinovém žebrovaném plášti je chlazen ponořením do čerpané kapaliny. řídel motoru je uložena v masivních valivých ložiskách s trvalou tukovou náplní, která zajišťují tichý chod a dlouhou životnost. Snímače teploty vinutí jsou vyvedeny vícežilovým přívodním neoprenovým kabelem. Neprovozujte čerpadlo bez řídícího a ochranného systému! Doporučené typy pro: DRENAG 1400 M ED 3 M 1800 T ED 2,5 T Upozornění: Rozběhový kondenzátor jednofázové verze je součástí řídícího a ochranného systému! Stupeň krytí motoru: IP68 Třída izolace motoru: F Napájecí napětí: jednofázové V / 50 z třífázové 3 x 400 V / 50 z Přívodní kabel čerpadla: neopren, (4 x 1,5 + 2 x 0,5) 10 m 27

29 TECNICKÉ PARAMETRY Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA LITINA 200 UNI ISO OBĚŽNÉ KOLO LITINA 200 UNI ISO ŘÍDEL MOTORU NEREZ OCEL AISI 416 X12CrS13 - UNI 6900/71 10 PLÁŠŤ MOTORU LITINA 200 UNI ISO MEC. UCPÁVKA KARBID KŘEMÍKU 28 O - KROUŽEK VITON 29 O - KROUŽEK VITON 35 SACÍ VÍKO LITINA 200 UNI ISO SACÍ FILTR NEREZ OCEL AISI 304 X5CrNi UNI 6900/71 77 VÍKO SVORKOVNICE LITINA 200 UNI ISO DNO FILTRU 120 DRŽADLO NEREZ OCEL AISI 304 X5CrNi UNI 6900/71 NEREZ OCEL AISI 304 X5CrNi UNI 6900/ Provozní rozsah: od 6 do 33 m 3 /h s dopravní výškou do 19,2 m u jednofázové verze a 21,5 m u třífázové verze. - Čerpaná kapalina: voda ze stavenišť obsahující příměsi písku, bahna a kalu, čistá odpadní voda, dešťová a povrchová voda, voda fontán, řek a jezer, vždy neagresivní - Rozsah teploty kapaliny: od 0 C do +55 C - Průchodnost čerpadla: 12 mm - Maximální hloubka ponoru: 10 m - Instalace: pevná instalace i doprava ve vertikální poloze 28

30 Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m 3. Tolerance křivky je v souladu s ISO Rozsah teploty kapaliny: od 0 C do +55 C DRENAG (A) minimální úroveň pro nepřetržitý provoz (B) minimální zbytková úroveň pro manuální dočerpání (C) minimální rozměr jímky (D) minimální hloubka jímky MODEL A B C D E FØ DNM 1 DRENAG 1400 M DRENAG 1800 T x500 min 500x500 min 600 min 600 min ROZMĚRY BALENÍ L/A L/B OBJEM m 3 MOT- NOST kg G ,085 43, G ,085 44,2 MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) P2 Q JMENOVITÝ In KONDENZÁTOR m 3 /h A kw P µf Vc l/min DRENAG 1400 M 1x V ~ 2 1,1 1,5 9, , ,6 12,1 9 5,5 DRENAG 1800 T 3x400 V ~ 2,3 1,5 2 4,4 (m) 21, ,2 12 8,5 4,5 29

31 INSTALAČNÍ SCÉMA * DRENAG Pevná instalace s 1čerpadlem Drenag 1800 T, komplet s řídící jednotkou ED 2,5 T, s jedním MIN/MAX plovákem pro sledování výšky hladiny a jedním alarm. plovákem. Minimální rozměry vstupního otvoru pro systémy vybavené DSD2 (nákres). * Technické parametry řídících a ochranných systémů viz str. 65 Pevná instalace s 1 čerpadlem Drenag 1400 M se zařízením DSD2, komplet s řídící jednotkou ED 3 M, se dvěma MIN/MAX plováky pro sledování výšky hladiny a jedním alarm. plovákem. 30

32 FEKA PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO PRO VELMI ZNEČISTĚNOU VODU VŠEOBECNÉ INFORMACE POUŽITÍ Výkonné ponorné litinové fekální čerpadlo pro čerpání velmi znečištěné vody, vyčerpávání žump, čerpání splašků apod. Je vhodné i pro práci se znečistěnou vodou odpadní, povrchovou, říční a rybniční s příměsí písku, bahna, nebo kalů. Čerpaná kapalina může obsahovat rozptýlené pevné částice do průměru 38 mm. KONSTRUKČNÍ PARAMETRY ČERPADLA Robustní provedení hydraulické části s vířivým litinovým oběžným kolem zajišťuje čerpadlu velkou průchodnost a dlouhodobý bezporuchový provoz. Těleso čerpadla, plášť a příruba motoru, víko svorkovnice a sací víko jsou z litiny. řídel motoru, držadlo a šrouby jsou z nerezové oceli.těsnění hřídele je karbid-křemíkovou mechanickou ucpávkou s olejovou lázní. Olejovou náplň lze snadno kontrolovat. Radiální výstupní hrdlo s 2 závitem umožňuje montáž čerpadla i na zdvihací zařízení DSD 2. KONSTRUKČNÍ PARAMETRY MOTORU Asynchronní motor v litinovém žebrovaném plášti je chlazen ponořením do čerpané kapaliny. řídel motoru je uložena v masivních valivých ložiskách s trvalou tukovou náplní, která zajišťují tichý chod a dlouhou životnost. Snímače teploty vinutí jsou vyvedeny vícežilovým přívodním neoprenovým kabelem. Neprovozujte čerpadlo bez řídícího a ochranného systému! Doporučené typy pro: FEKA 1400 M ED 3 M 1800 T ED 2,5 T Upozornění: Rozběhový kondenzátor jednofázové verze je součástí řídícího a ochranného systému! Stupeň krytí motoru: IP68 Třída izolace motoru: F Napájecí napětí: jednofázové V / 50 z třífázové 3 x 400 V / 50 z Přívodní kabel čerpadla: neopren (4 x 1,5 + 2 x 0,5) 10 m 31

33 TECNICKÉ PARAMETRY Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA LITINA 200 UNI ISO OBĚŽNÉ KOLO LITINA 200 UNI ISO PLÁŠŤ MOTORU NEREZ OCEL AISI 416 X12CrS13 - UNI 6900/71 10 PLÁŠŤ MOTORU LITINA 200 UNI ISO MEC. UCPÁVKA ULÍK / KERAMIKA 28 O - KROUŽEK VITON 29 O - KROUŽEK VITON 35 SACÍ VÍKO LITINA 200 UNI ISO VÍKO SVORKOVNICE LITINA 200 UNI ISO DRŽADLO NEREZ OCEL AISI 304 X5CrNi UNI 6900/ Provozní rozsah: od 6 do 30 m 3 /h s dopravní výškou do14 m v případě jednofázové verze, 15,5 m v případě verze třífázové - Čerpaná kapalina: znečištěná odpadní voda, neupravované splašky obsahující pevné částice či dlouhá vlákna, vždy neagresivní. - Rozsah teploty kapaliny: od 0 C do +55 C - Max. teplota okolí: do + 40 C pro čerpadla pracující s vynořujícím se motorem - Průchodnost čerpadla: do 38 mm - Maximální hloubka ponoru: do 10 m - Instalace: instalace i doprava ve vertikální poloze 32

34 Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m 3. Tolerance křivky je v souladu s ISO Rozsah teploty kapaliny: od 0 C do +55 C FEKA (A) minimální úroveň pro nepřetržitý provoz (B) minimální zbytková úroveň pro manuální dočerpání (C) minimální rozměr jímky (D) minimální hloubka jímky MODEL A B C D E FØ DNM 1 FEKA 1400 M FEKA 1800 T x500 min 500x500 min 600 min 600 min ROZMĚRY BALENÍ L/A L/B OBJEM m 3 MOT- NOST kg G ,085 41, G ,085 42,4 MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) P2 Q JMENOVITÝ In KONDENZÁTOR m 3 /h A kw P µf Vc l/min FEKA 1400 M 1x V ~ 1,8 1,1 1,5 8, ,9 12 9,9 7,8 5,7 3,4 FEKA 1800 T 3x400 V ~ 1,9 1,5 2 3,7 (m) 15,5 13,7 11,8 9,7 7,3 4,5 33

35 INSTALAČNÍ SCÉMA * FEKA Pevná instalace s 1čerpadlem Feka 1800 T, komplet s řídící jednotkou ED 2,5 T, s jedním MIN/MAX plovákem pro sledování výšky hladiny a jedním alarm. plovákem. Minimální rozměry vstupního otvoru pro systémy vybavené DSD2 (nákres). * Technické parametry řídících a ochranných systémů viz str. 65 Pevná instalace s jedním čerpadlem Feka 1400 M se zařízením DSD2, komplet s řídicí jednotkou ED 3 M, se dvěma MIN/MAX plováky pro sledování výšky hladiny a jedním alarm. plovákem. 34

36 GRINDER PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO S ŘEZACÍM ZAŘÍZENÍM VŠEOBECNÉ INFORMACE POUŽITÍ Výkonné ponorné litinové čerpadlo s řezacím zařízením pro čerpání odpadních vod s příměsí dlouhých vláken, pevných organických nebo měkkých látek (textilie, guma), kalů a pod. Řezacím zařízením jsou pevné složky odpadu redukovány na snadno čerpatelné malé částice.tekutinu lze čerpat bez rizika zanesení výtlačného potrubí. Vhodné pro domácnosti i průmyslová odvětví. KONSTRUKČNÍ PARAMETRY ČERPADLA Těleso čerpadla, plášť, příruba motoru a víko svorkovnice jsou z litiny. Otevřené litinové oběžné kolo saje kapalinu přes řezací zařízení umístěné v hrdle sacího víka. Tímto uspořádáním se dosahuje vysokých výtlačných výšek a příznivé účinnosti. Pohyblivá i pevná část řezacího zařízení je vyrobena přesným litím z tvrzené oceli. řídel motoru, držadlo a šrouby jsou z nerezové oceli.těsnění hřídele je karbid-křemíkovou mechanickou ucpávkou s olejovou lázní. Olejovou náplň lze snadno kontrolovat. KONSTRUKČNÍ PARAMETRY MOTORU Asynchronní motor v litinovém žebrovaném plášti je chlazen ponořením do čerpané kapaliny. řídel motoru je uložena v masivních valivých ložiskách s trvalou tukovou náplní, která zajišťují tichý chod a dlouhou životnost. Snímače teploty vinutí jsou vyvedeny vícežilovým přívodním neoprenovým kabelem. Neprovozujte čerpadlo bez řídícího a ochranného systému! Doporučené typy pro: GRINDER 1400 M ED 3 M s GRINDER 1800 T ED 2,5 T Upozornění: Rozběhové kondenzátory jednofázové verze jsou součástí řídícího a ochranné ho systému! Rozběh je řešen jako těžký! Stupeň krytí motoru: IP68 Třída izolace motoru: F Napájecí napětí: jednofázové V / 50 z třífázové 3 x 400 V / 50 z Přívodní kabel čerpadla: neopren (4 x 1,5 + 2 x 0,5) 10 m 35

37 TECNICKÉ PARAMETRY Č. DÍLY MATERIÁLY 1 TĚLESO ČERPADLA LITINA 200 UNI ISO OBĚŽNÉ KOLO LITINA 200 UNI ISO ŘÍDEL MOTORU NEREZ OCEL AISI 416 X12CrS13 - UNI 6900/71 10 PLÁŠŤ MOTORU LITINA 200 UNI ISO MEC. UCPÁVKA KARBID KŘEMÍKU 28 O - KROUŽEK VITON 29 O - KROUŽEK VITON 35 SACÍ VÍKO LITINA 200 UNI ISO VÍKO SVORKOVNICE LITINA 200 UNI ISO DRŽADLO NEREZ OCEL AISI 304 X5CrNi UNI 6900/ ŘEZACÍ ZAŘÍZENÍ POYBLIVÁ ČÁST TVRZENÁ OCEL AISI ŘEZACÍ ZAŘÍZENÍ PEVNÁ ČÁST TVRZENÁ OCEL AISI Provozní rozsah: od 2 do 9 m 3 /h s dopravní výškou do 24,5 m v případě jednofázové verze, 26,5 m v případě verze třífázové - Čerpaná kapalina: znečištěná odpadní voda, neupravená splašková voda obsahující pevné částice či dlouhá vlákna, vždy neagresivní - Rozsah teploty kapaliny: od 0 C do 55 C - Max. teplota okolí: +40 C pro čerpadla pracující s vynořujícím se motorem - Maximální hloubka ponoru: 10 m - Instalace: instalace i doprava ve vertikální poloze 36

38 Výkonové křivky vycházejí z hodnot kinematické viskozity 1 mm 2 /s při hustotě 1000 kg/m3. Tolerance křivky je v souladu s ISO Rozsah teploty kapaliny: od 0 C do +55 C GRINDER (A) minimální úroveň pro nepřetržitý provoz (B) minimální zbytková úroveň pro manuální dočerpání (C) minimální rozměr jímky (D) minimální hloubka jímky MODEL A B C D E FØ DNM 1 GRINDER 1400 M GRINDER 1800 T x500 min 500x500 min 600 min 600 min ROZMĚRY BALENÍ L/A L/B OBJEM m 3 MOT- NOST kg G ,085 43, G ,085 43,8 MODEL NAPĚTÍ 50 z P1 MAX W ELEKTRICKÉ PARAMETRY YDRAULICKÉ PARAMETRY (n = /min) P2 Q JMENOVITÝ In KONDENZÁTOR m 3 /h A kw P µf V c l/min 0 33,3 66, ,3 150 GRINDER 1400 M 1x V ~ 1,95 1,1 1,5 8, ,5 22, ,2 14,1 GRINDER 1800 T 3x400 V ~ 2 1,5 2 3,8 (m) 26, ,5 21,6 18,

39 INSTALAČNÍ SCÉMA * GRINDER Pevná instalace 1 čerpadla Grinder 1800 T, komplet s řídící jednotkou ED 2,5 T, s jedním MIN/MAX plovákem pro sledování výšky hladiny a jedním alarm. plovákem. Minimální rozměry vstupního otvoru pro systémy vybavené DSD2 (nákres). * Technické parametry řídících a ochranných systémů viz str. 65 Pevná instalace 1 čerpadla Grinder 1400 M se zařízením DSD2, komplet s řídící jednotkou ED 3 M s, se dvěma MIN/MAX plováky pro sledování výšky hladiny a jedním alarm. plovákem. 38

40 GRINDER PONORNÉ KALOVÉ FEKÁLNÍ ČERPADLO VŠEOBECNÉ INFORMACE POUŽITÍ Ponorné odstředivé čerpadlo s řezacím zařízením určené pro čerpání mírně znečistěné neagresivní odpadní vody s malým obsahem měkkých pevných nebo dlouhovláknitých částic. Tyto částice jsou na vstupu do čerpadla rozmělněny a dál dopravovány bez rizika zanesení čerpadla i výtlačného potrubí. Používá se v občanském i průmyslovém sektoru, živočišné výrobě apod. POPIS Víko, opláštění motoru, otevřené oběžné kolo i těleso čerpadla z litiny EN GJL 200 rukojeť ocelová s galvanickou povrchovou úpravou. Čtyřnožové řezací v sacím víku je z přesně lité nerezové oceli AISI 440C. Nerezovou hřídel čerpadla těsní dvojitá mechanická ucpávka grafit / kysličník hliníku. Elektromotor je hermeticky uzavřený, asynchronní, suchého provedení. Rotor je uložen v bohatě dimenzovaných kuličkových ložiskách, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení může být vybaveno plovákovým spínačem pro ochranu před suchým chodem a pro automatizaci provozu. Trvale připojený externí rozběhový kondenzátor a kondenzátor pro zvýšení rozběhového momentu spolu s nadproudovou ochranou jsou umístěny mimo čerpadlo v rozběhové skříňce. Ochranu třífázových čerpadel nutno řešit v elektroinstalaci uživatele. Trvalý provoz, se zcela ponořeným čerpadlem. Provozní rozsah: od 4 m 3 /h do 15 m 3 /h, výtlačná výška do 22 m Průchodnost čerpadla: do Ø 5 mm Teplota čerpané kapaliny: do 40 C Maximální počet spuštění: 30/hod Maximální hloubka ponoření: 10 m Přívodní kabel 07RN-F: 10 m Instalace: vertikální pevná nebo přenosná 39

41 TECNICKÉ PARAMETRY Rozměry se zdvihacím zařízením 2 x trubka 3/4" 38 G 2" F G 2" F PROVEDENÍ Těleso čerpadla: Litina - EN GJL 200 s antikorozní povrchovou úpravou Oběžné kolo: Otevřené provedení - litina - EN GJL 200 Řezací zařízení: Čtyřnožové z AISI 440C Motor: Asynchronní, suché provedení Opláštění motoru: Litina - EN GJL 200 s antikorozní povrchovou úpravou Víko motoru: Litina - EN GJL 200 s antikorozní povrchovou úpravou Třída izolace: F Stupeň krytí: IP 68 Ložiska: Valivá ložiska s trvalou tukovou náplní Těsnění hřídele: Dvojitá mechanická ucpávka grafit / kysličník hliníku s olejovou vanou Kabel: 10 m - 07RN - F Kabelová vývodka: mosaz Jednofázová verze: Provedení bez plováku nebo s plovákem Rozběhový kondenzátor a kondenzátor pro zvýšení rozběhového momentu spolu s nadproudovou ochranou jsou umístěny mimo čerpadlo v rozběhové skříňce Výtlačná příruba: DN50 / G 2 F ELEKTRICKÉ PARAMETRY MODEL NAPÁJECÍ NAPĚTÍ 50 z P1 MAX W P2 JMENOVITÝ In KONDENZÁTOR A kw P µf V c MOTNOST kg GRINDER 1000 M-A 1 x V 1,5 1 1, GRINDER 1000 M-NA 1 x V 1,5 1 1, GRINDER 1000 T 3 x 400 V 1,5 1 1,3 4, GRINDER 1200 M-A 1 x V 2,1 1, GRINDER 1200 M-NA 1 x V 2,1 1, GRINDER 1200 T 3 x 400 V 2,2 1, GRINDER 1600 M-A 1 x V 2,6 1,8 2, GRINDER 1600 M-NA 1 x V 2,6 1,8 2, GRINDER 1600 T 3 x 400 V 2,6 1,8 2,4 6, M-NA Standardní jednofázové provedení bez plováku. M-A Jednofázové provedení s plovákem. T Třífázové provedení bez plováku. 40

42 DIG PONORNÁ KALOVÁ DRENÁŽNÍ ČERPADLA VŠEOBECNÉ INFORMACE POUŽITÍ Ponorná elektrická čerpadla určená především pro odvodňování na staveništích, v dolech, nebo lomech. Díky jejich robustní konstrukci a spolehlivosti je lze použít pro čerpání mírně kyselé vody s abrazivními přimíseninami a pevnými částicemi do průměru 6 mm. POPIS Otevřené oběžné kolo je z chromové litiny CRA2 650 B, vnější opláštění a sací síto z nerezové oceli AISI 304, dvojitá mechanická ucpávka: na straně čerpadla z karbid křemíku /karbid křemíku, na straně motoru grafit / kysličník hliníku. Elektromotor je hermeticky uzavřený, asynchronní, suchého provedení chlazený proudící čerpanou kapalinou. Vinutí je proti nadměrnému oteplení chráněno vratným pojistným snímačem teploty nastaveným na 112 C. Rotor je uložen v bohatě dimenzovaných kuličkových ložiskách, která zajišťují tichý chod a dlouhou životnost. Jednofázové provedení má zabudovaný trvale připojený rozběhový kondenzátor a může být vybaveno plovákovým spínačem pro ochranu před suchým chodem a pro automatizaci provozu. Ochranu proti přetížení nutno řešit v elektroinstalaci uživatele. Konstrukce vyhovuje normám CEI 2-3CEI (EN ) Na zvláštní objednávku lze dodat s nosným napájecím kabelem s ocelovou duší: Trvalý provoz, se zcela ponořeným čerpadlem. Schopnost provozu i při částečném vynoření. Provozní rozsah: od 4 m 3 /h do 60 m 3 /h, výtlačná výška do 21 m Průchodnost čerpadla: do Ø 6 mm Teplota čerpané kapaliny: do 35 C Maximální počet spuštění: 30/hod Maximální hloubka ponoření: 10 m Standardní přívodní kabel 07RN-F: 10 m Instalace: vertikální pevná nebo přenosná 41
