1 KOV Přesný, hospodárný nejodolnější. Systém korunkového vrtání FEIN.

2 ÚVOD Použitelná řešení od odborníků. FEIN je odborník na kvalitní elektrické nářadí a řešení pro jejich použití, aby se osvědčily v nejtvrdším a trvalém nasazení v průmyslu a řemesle. V roce 1895 přinesl FEIN do pracovního světa revoluci vynálezem první elektrické ruční vrtačky. Dodnes v sobě vrtačky FEIN pro korunkové vrtání nesou stejného inovačního ducha. FEIN Vám rozhodnutí pro korunkové vrtání zjednoduší, neboť všechny vrtačky pro korunkové vrtání FEIN Vás přesvědčí blízkostí pro uživatele, přesností a maximální spolehlivostí. Na staveništi i v dílně zvládnou korunkové vrtačky FEIN nejrůznější úkoly. Za více než 25 let trvalého vývoje dosáhla technologie korunkového vrtání u FEIN maximální dokonalosti. FEIN Vám nabízí systém korunkového vrtání na kov, v němž jsou nářadí, korunkový vrták a příslušenství dokonale vzájemně sladěné. To vše ve špičkové kvalitě a vše najednou. Prvotřídní materiály a vynikající zpracování činí korunkové vrtačky FEIN nejodolnější v tom pravém smyslu slova. Od robustního motoru v kvalitním pouzdře, přes hlíníkovou převodovku ke stojanu s elektronikou všechny součásti jsou od FEIN! To je kvalita Made in Germany. Je jedno, zda se jedná o vrtání oceli, ušlechtilé oceli nebo hliníku: díky našemu bohatému programu korunkových vrtáků a systémového příslušenství máme pro každé použití po ruce vhodné řešení. Systém korunkového vrtání FEIN přinese do Vaší práce revoluci! 2

3 OBSAH Úvod Korunkové vrtání 4 Odborné zkušenosti FEIN 5 Ty nejlepší korunkové 6 vrtačky FEIN Bezpečnost 8 Systém QuickIN 9 Korunkové vrtačky FEIN Řada FEIN pro 11 korunkové vrtání FEIN KBM 32 Q 12 FEIN KBM 50 QX 13 FEIN KBM 52 U 14 FEIN KBM 65 Q / KBM 65 QF 15 FEIN KBM 80 U 16 FEIN KBM 80 auto 17 Korunkový vrták FEIN a příslušenství Tvrdokov nebo HSS? 19 Korunkový vrták s 20 nánosem tvrdokovu Korunkový vrták HSS 22 Středící kolíky, adaptér, 23 Upínací stopky Příslušenství řezání závitů 24 Příslušenství KBM Upínací zařízení 26 Chlazení a mazání 27 Je dobré vědět Řezání závitů 30 Zahlubování 32 Vystružování 33 Otáčky tvrdokov / HSS 34 Kótovaný výkres zařízení 35 Technické údaje 36 Servis 37 3

4 KORUNKOVÉ VRTÁNÍ Lepší vrtání. Hospodárnější práce. Systém korunkového vrtání FEIN přináší přesné výsledky vrtání při podstatně snížené době práce a náklady na vrtání jsou oproti běžnému postupu výrazně nižší. Korunkové vrtání s FEIN přináší rozhodující ekonomické výhody: Rychlý postup práce pro rychlé vrtání Bez předvrtání nebo přestavení: zkrácení doby práce až o 40 % Menší obráběná plocha snižuje potřebu výkonu a potřebnou sílu posuvu Časová náročnost až o 40 % nižší Korunkové vrtání Spirálové vrtání 0 % 50 % 60 % 100 % Čas Méně síly a času, méně špon Použití korunkového vrtání F F Vystředění, předvrtání, vrtání na čisto všechny tyto pracovní kroky provede korunkový vrták FEIN v jediné pracovní operaci. Na rozdíl od spirálového vrtání se při korunkovém vrtání neopracovává celá vrtná plocha, nýbrž pouze úzký kroužek, takže je potřeba podstatně menší posuvná síla. S tím je spojený menší příkon korunkové vrtačky. To šetří uživatele, korunkový vrták i nářadí. Kombinovaný středí-cí a vyhazovací kolík po průchodu materiálem automaticky vyhodí vrtné jádro. V jedné pracovní operaci je tak možné provést korunková vrtání až do průměru Průřez Pohled shora 80, v materiálu do tloušťky 50. Rovněž lze provádět překrývající vrty, např. pro podélné otvory, ale také přesazená navrtání. To vše dělá z korunkového vrtání mimořádně úsporný vrtný postup rychlejší, šetřící sílu a přesnější než spirálové vrtání. Upínací zařízení FEIN, která jsou dodávána jako příslušenství, zajišťují i při vrtání trubek, anti-magnetických materiálů nebo na strukturovaném podkladu účinnou a hospodárnou práci. 4

5 ODBORNÉ ZKUŠENOSTI FEIN Využijte odborných zkušeností FEIN. Sotva se najde jiný výrobce elektrického nářadí, který nabízí v oblasti korunkového vrtání tolik zkušeností jako FEIN. Po desetiletí shromažďované znalosti, které se uplatňují v každé korunkové vrtačce FEIN. Je jedno, zda se jedná o ocelové konstrukce, stavbu mostů, strojírenství nebo konstrukci nádrží: s korunkovými vrtačkami FEIN dosáhnete vždy toho nejlepšího výsledku vrtání! Využíváte totiž dokonalé souhrny korunkové vrtačky a korunkového vrtáku v jednom systému. Výsledek: přesně vyvrtaný otvor téměř bez tvorby otřepů s působivou rychlostí. Všechny součásti jsou od FEIN. Od stojanu vrtačky přes motor a převodovku až po elektroniku, vše pochází od firmy FEIN s nejlepší kvalitou materiálu a zpracování. Totéž platí pro korunkové vrtáky FEIN: kvalitní tvrdokovy a HSS oceli s podílem kobaltu a promyšlené geometrie řezu zajišťují vynikající řezný výkon a maximální životnost. Ale korunkové vrtačky FEIN toho umějí víc: jsou ideální i k mobilnímu spirálovému vrtání, řezání závitů, zahlubování a vystružování. Jste tak rychlejší v každém materiálu S rychlostí řezu do 45 m / min zajišťují korunkové vrtačky FEIN* rychlý postup práce a velkou hospodárnost a to téměř v každém materiálu. Rozmanitá použití v jednom systému Korunkové vrtačky FEIN mají mnohostranné použití. Upnutí nástroje na stroji umožňuje použití nejrůznějších pracovních nástrojů pro vrtání, řezání závitů, vystružování a zahlubování. * Korunkové vrtačky ve spojení s korunkovými vrtáky z tvrdokovu. Nejen ke korunkovému vrtání ale i pro všechny běžné oblasti použití Průměr vložného nástroje () Korunkové vrtání Spirálové vrtání Řezání závitů Korunkové vrtání Spirálové vrtání Řezání závitů Zahlubování Vystružování Korunkové vrtání Spirálové vrtání Řezání závitů Zahlubování Vystružování Korunkové vrtání Spirálové vrtání Řezání závitů Zahlubování Vystružování Korunkové vrtání Spirálové vrtání Řezání závitů Zahlubování Vystružování Korunkové vrtání, spirálové vrtání, řezání závitů, zahlubování, vystružování korunkové vrtačky FEIN pokrývají všechny běžné oblasti použití KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 65 QF KBM 80 U KBM 80 auto 5

6 TO NEJLEPŠÍ Existuje mnoho dobrých důvodů pro korunkové vrtačky. Naše vydrží po celý život. Od KBM 32 Q až po KBM 80 auto: Korunkové vrtačky FEIN dodrží, co slibují dlouhou životnost stroje. Totéž se týká robustnosti a spolehlivosti, stejně jako snadné manipulace, vysoké bezpečnosti, účinného a hospodárného použití s prvotřídními výsledky vrtání. Korunkové vrtačky od firmy FEIN nabízejí vše, co potřebujete na staveništi nebo v dílně ke korunkovému vrtání. Kromě toho bohatý a speciálně pro korunkové vrtačky FEIN sladěný program příslušenství zajišťuje, že máte vždy po ruce to správné řešení pro vrtání, řezání závitů a samozřejmě k zahlubování a vystružování. Jedinečnost FEIN Korunkové vrtačky FEIN jsou zkonstruovány pro nejtěžší použití v průmyslu a řemesle. Aby bylo možné tyto požadavky splnit, mají některé konstrukční zvláštnosti: kryt vrtacího motoru v hrnkovém provedení, kryt převodovky a stojan vrtačky z robustního kovu a také výkonný motor, který je dimenzován pro maximální životnost a výkon. Vynikající obsluha Korunkové vrtačky FEIN se ovládají jednoduše a velmi příjemně např. díky nové koncepci obsluhy Viseo Touch Pad. Rychlovýměnný systém FEIN QuickIN umožňuje výměnu nástroje v několika sekundách bez klíče nebo změny vrtné polohy. Pro dlouhé vrtné nástroje je možné rozsah zdvihu jednoduše zvýšit. Vysoká přídržná síla magnetu Stroj potřebuje bezpečný stojan, aby mohl veškerou svou sílu přeměnit v pracovní výkon. U korunkových vrtaček FEIN se již tak vysoká přídržná síla elektromagnetů na počátku vrtání ještě automaticky zvýší. Dokonce i při vysokých točivých momentech na hřídeli vrtačky to zajišťuje bezpečné stání stojanu vrtačky. Optimální hmotnostní výkon Korunkové vrtačky FEIN jsou mimořádně lehké a výborně se proto hodí pro montážní práce na místě. Ale také jako dílenské nářadí ukazují svůj optimální hmotnostní výkon. Důvodem je kompaktní provedení, hliníkové součásti krytu převodovky, rybinové vedení stojanu vrtačky a kompaktní výkonný motor. 6

7 TO NEJLEPŠÍ Elektronicky řízené o t á č k y Elektronicky řízené otáčky umožnují i při vysokém zatížení rovnoměrný a plynulý postup práce. Výkonný motor FEIN Výkonný motor FEIN se silným točivým momentem zajišťuje vysokou spolehlivost, účinné a hospodárné vrtání. Kompaktní uspořádání rotoru a statoru přitom zajišťuje optimální převod výkonu, téměř bez ztrát. Mimořádně velký rozsah zdvihu Mimořádně velký rozsah zdvihu s robustním a přesným dvojitým rybinovým vedením umožňuje použití větších nástrojů a to bez toho, že by bylo třeba sejmout nářadí z obrobku. Bezpečná manipulace Oddělené umístění spínače vrtacího motoru a magnetického spínače zajišťuje mimořádně jednoduchou manipulaci a podstatně snižuje riziko chybné obsluhy. Mechanická převodovka Mechanická převodovka s perfektně sladěnými stupni pro optimální řeznou rychlost: její vysoká účinnost zajišťuje, že výkon motoru je téměř beze ztrát přenášen na korunkový vrták. Rychlovýměnný systém QuickIN FEIN QuickIN umožňuje výměnu nástroje v několika sekundách: Jedno klapnutí a nástroj sedí perfektně. Bez klíče, bez posouvání vrtné polohy a bez nového vystředění. Zabudované chladicí a mazací zařízení Vnitřní chladicí systém zajišťuje přímý přívod chladiva do špičky vrtáku a díky tomu i dlouhou životnost a čistý řez. Vysoká přídržná síla magnetu Na začátku vrtání se již tak vysoká přídržná síla elektromagnetu automaticky zvýší. Základní předpoklad pro to, aby bylo možné při práci využítt plnou sílu stroje. Kompaktní provedení Kompaktní provedení s optimální hmotností stroje dělají z korunkových vrtaček FEIN ideální nástroj pro mobilní spirálové vrtání, řezání závitů, zahlubování a vystružování. 7

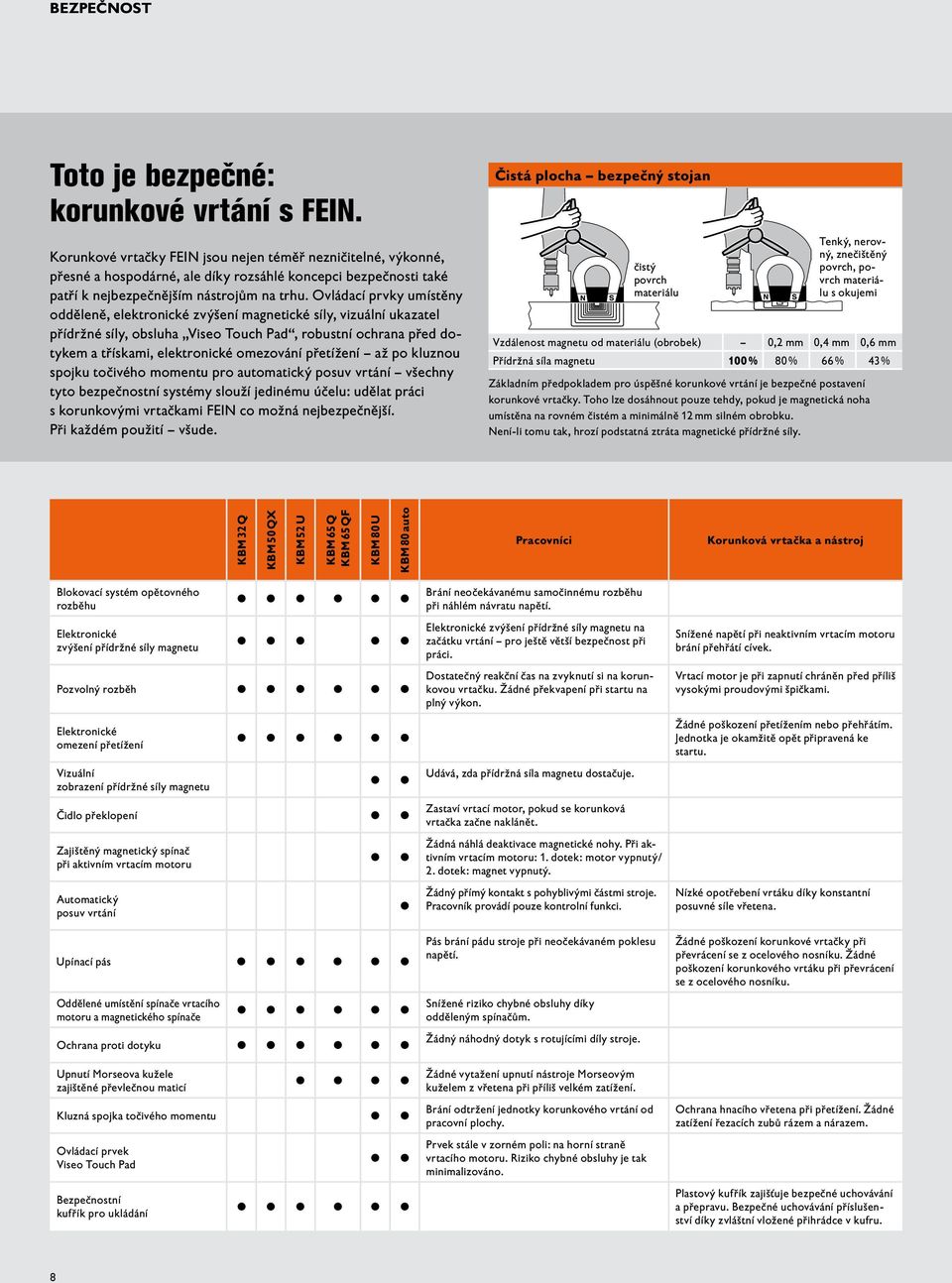

8 BEZPEČNOST Toto je bezpečné: korunkové vrtání s FEIN. Korunkové vrtačky FEIN jsou nejen téměř nezničitelné, výkonné, přesné a hospodárné, ale díky rozsáhlé koncepci bezpečnosti také patří k nejbezpečnějším nástrojům na trhu. Ovládací prvky umístěny odděleně, elektronické zvýšení magnetické síly, vizuální ukazatel přídržné síly, obsluha Viseo Touch Pad, robustní ochrana před dotykem a třískami, elektronické omezování přetížení až po kluznou spojku točivého momentu pro automatický posuv vrtání všechny tyto bezpečnostní systémy slouží jedinému účelu: udělat práci s korunkovými vrtačkami FEIN co možná nejbezpečnější. Při každém použití všude. Čistá plocha bezpečný stojan čistý povrch materiálu Tenký, nerovný, znečištěný povrch, povrch materiálu s okujemi Vzdálenost magnetu od materiálu (obrobek) 0,2 0,4 0,6 Přídržná síla magnetu 100 % 80 % 66 % 43 % Základním předpokladem pro úspěšné korunkové vrtání je bezpečné postavení korunkové vrtačky. Toho lze dosáhnout pouze tehdy, pokud je magnetická noha umístěna na rovném čistém a minimálně 12 silném obrobku. Není-li tomu tak, hrozí podstatná ztráta magnetické přídržné síly. KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 65 QF KBM 80 U KBM 80 auto Pracovníci Korunková vrtačka a nástroj Blokovací systém opětovného rozběhu Elektronické zvýšení přídržné síly magnetu Pozvolný rozběh Elektronické omezení přetížení Vizuální zobrazení přídržné síly magnetu Čidlo překlopení Zajištěný magnetický spínač při aktivním vrtacím motoru Automatický posuv vrtání Upínací pás Oddělené umístění spínače vrtacího motoru a magnetického spínače Ochrana proti dotyku Upnutí Morseova kužele zajištěné převlečnou maticí Kluzná spojka točivého momentu Ovládací prvek Viseo Touch Pad Bezpečnostní kufřík pro ukládání Brání neočekávanému samočinnému rozběhu při náhlém návratu napětí. Elektronické zvýšení přídržné síly magnetu na začátku vrtání pro ještě větší bezpečnost při práci. Dostatečný reakční čas na zvyknutí si na korunkovou vrtačku. Žádné překvapení při startu na plný výkon. Udává, zda přídržná síla magnetu dostačuje. Zastaví vrtací motor, pokud se korunková vrtačka začne naklánět. Žádná náhlá deaktivace magnetické nohy. Při aktivním vrtacím motoru: 1. dotek: motor vypnutý / 2. dotek: magnet vypnutý. Žádný přímý kontakt s pohyblivými částmi stroje. Pracovník provádí pouze kontrolní funkci. Pás brání pádu stroje při neočekávaném poklesu napětí. Snížené riziko chybné obsluhy díky odděleným spínačům. Žádný náhodný dotyk s rotujícími díly stroje. Žádné vytažení upnutí nástroje Morseovým kuželem z vřetena při příliš velkém zatížení. Brání odtržení jednotky korunkového vrtání od pracovní plochy. Prvek stále v zorném poli: na horní straně vrtacího motoru. Riziko chybné obsluhy je tak minimalizováno. Snížené napětí při neaktivním vrtacím motoru brání přehřátí cívek. Vrtací motor je při zapnutí chráněn před příliš vysokými proudovými špičkami. Žádné poškození přetížením nebo přehřátím. Jednotka je okamžitě opět připravená ke startu. Nízké opotřebení vrtáku díky konstantní posuvné síle vřetena. Žádné poškození korunkové vrtačky při převrácení se z ocelového nosníku. Žádné poškození korunkového vrtáku při převrácení se z ocelového nosníku. Ochrana hnacího vřetena při přetížení. Žádné zatížení řezacích zubů rázem a nárazem. Plastový kufřík zajišťuje bezpečné uchovávání a přepravu. Bezpečné uchovávání příslušenství díky zvláštní vložené přihrádce v kufru. 8

9 SYSTÉM QUICKIN Výměna nástroje obratem ruky: systém FEIN QuickIN. Rychlejší a jednodušší výměna nástrojů, to se vyplatí! S FEIN QuickIN stačí jedno klapnutí a nástroj sedí perfektně v upnutí. Výhoda pro vás: účinná, hospodárná práce a přesné výsledky. Bez klíče, bez posouvání vrtné polohy a bez nového vystředění. Takže jste při výměně korunkového vrtáku 4krát rychlejší než například u upnutí Weldon. Kromě toho nabízí FEIN QuickIN ještě další výhody: stávající korunkové vrtáky a příslušenství s upnutím M 18 6 nebo upnutím Weldon je možné použít s adaptérem. Dokonalý systém pro výměnu nástroje obratem ruky. Dokonalý pro výměnu nástroje obratem ruky systém FEIN QuickIN pro všechna upnutí KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 80 U KBM 80 auto KBM 65 QF QuickIN ½" B 16 M 18 x 6 Weldon Weldon Spezial KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 65 QF Rozhodující časová výhoda Výměna korunkového vrtáku FEIN QuickIN: Upnutí Weldon: 5 7 sekund sekund V přímém porovnání ukazuje systém FEIN QuickIN, jak rychlá a uživatelsky orientovaná může být dnes výměna korunkového vrtáku. 9

10 Úvod Korunkové vrtání 4 Odborné zkušenosti FEIN 5 Ty nejlepší korunkové 6 vrtačky FEIN Bezpečnost 8 Systém QuickIN 9 Korunkové vrtačky FEIN Řada FEIN pro 11 korunkové vrtání FEIN KBM 32 Q 12 FEIN KBM 50 QX 13 FEIN KBM 52 U 14 FEIN KBM 65 Q / 15 KBM 65 QF FEIN KBM 80 U 16 FEIN KBM 80 auto 17 Korunkový vrták FEIN a příslušenství Tvrdokov nebo HSS? 19 Korunkový vrták s 20 nánosem tvrdokovu Korunkový vrták HSS 22 Středící kolíky, adaptér, 23 Upínací stopky Příslušenství řezání závitů 24 Příslušenství KBM Upínací zařízení 26 Chlazení a mazání 27 Je dobré vědět Řezání závitů 30 Zahlubování 32 Vystružování 33 Otáčky tvrdokov / HSS 34 Kótovaný výkres zařízení 35 Technické údaje 36 Servis 37 10

11 ŘADA FEIN PRO KORUNKOVÉ VRTÁNÍ Šest korunkových vrtaček v prvotřídní kvalitě FEIN S řadou korunkových vrtaček FEIN jste maximálně vybaveni pro všechny úkoly v řemeslných pracích i v průmyslu, neboť s nimi dostáváte prvotřídní kvalitu a vynikající výsledky vrtání. Řada korunkových vrtaček FEIN zahrnuje šest různých modelů: tři montážní zařízení a tři dílenské stroje, které jsou cíleně koncipované pro zcela určité oblasti použití, úkoly a pracovní postupy. Od kompaktního montážního stroje KBM 32 Q až po plně automatický dílenský stroj KBM 80 auto přesvědčí každá korunková vrtačka FEIN optimálními pracovními výsledky a vynikajícími vlastnostmi. KBM 32 Q Kompaktní korunková vrtačka s vysokou mobilitou pro montáž KBM 50 QX Korunková vrtačka s dvoustupňovou převodovkou pro účinné vrtání na místě KBM 52 U Univerzální korunková vrtačka pro flexibilní práci na místě KBM 65 Q / KBM 65 QF Výkonná korunková vrtačka s dvoustupňovou převodovkou do dílny KBM 80 U Univerzální korunková vrtačka s maximálním výkonem pro dílnu KBM 80 auto Plně automatická korunková vrtačka pro maximální účinnost v dílně Strana 12 Strana 13 Strana 14 Strana 15 Strana 16 Strana 17 KBM 32 Q KBM 50 QX KBM 52 U vhodné velice vhodné *pouze se zařízením na řezání závitů KBM 65 Q KBM 65 QF KBM 80 U Korunkové vrtání kovu do 32 Korunkové vrtání kovu do 50 Korunkové vrtání kovu do 65 Korunkové vrtání kovu do 80 KBM 80 auto Spirálové vrtání se sklíčidlem (DIN 338) Spirálové vrtání s upnutím Morseovým kuželem (DIN 345) Řezání závitů * * * Zahlubování Vystružování Plně automatické vrtání Práce jednou rukou Práce nad hlavou Použití k montáži Použití v dílně 11

12 Korunková vrtačka DO 32 MM KBM 32 Q kompaktní korunková vrtačka s vysokou mobilitou pro montáž. S KBM 32 Q je možné provádět korunkové vrtání v rozsahu průměru od 12 do 32. Díky kompaktním rozměrům a nízké hmotnosti pouze 10,5 kg se KBM 32 Q optimálně hodí pro montážní práce na místě. Jednoduše se odnese k obrobku a umožňuje spolehlivou práci po celou dobu pracovního cyklu dokonce i vertikálně a nad hlavou. Vedle vysoké mobility se stroj vyznačuje vysokou přesností a jednoduchou manipulací. Výhody FEIN Malá, extrémně lehká korunková vrtačka s vynikajícím ovládáním při vertikálním použití a při práci nad hlavou. Systém QuickIN pro rychlou výměnu nástroje bez klíčů Použití dlouhých vrtáků bez sejmutí stroje z obrobku díky plynule nastavitelnému dvojitému rybinovému vedení Výkonný motor se silným točivým momentem Výkonný elektromagnet Elektronické zvýšení magnetické přídržné síly Zabudované chladicí a mazací zařízení Elektronická ochrana proti přetížení Blokovací systém opětovného rozběhu Technické údaje Provedení KBM 32 Q Korunkový vrták max. 32 Korunkový vrták max. vrtací hloubka 50 Spirálový vrták max. 13 Řezání závitů max. M 12 Jmenovitý příkon W 700 Výkon W 450 Otáčky při chodu naprázdno 1 / min 550 Otáčky při zatížení 1 / min 440 Upnutí korunkového vrtáku QuickIN Zdvih 135 Celý rozsah zdvihu 260 Přídržná síla magnetu N 9000 Rozměry magnetického podstavce Kabel se zástrčkou m 4 Hmotnost podle EPTA kg 10, Použití Korunkové vrtání Spirálové vrtání se sklíčidlem Řezání závitů se zařízením na řezání závitů V ceně zahrnuto: 1 kufřík; 1 čerpadlo chladicí a mazací kapaliny; 1 zajišťovací pás; 1 háček na odstraňování třísek, 1 sklíčidlo vrtáku s ozubeným věncem do 13 ; 1 adaptér QuickIN pro M 18 6 P 1,5; 2 středící kolíky; 1 dotyková ochrana Bohaté příslušenství: od strany 20 Kótovaný výkres zařízení: strana 35 12

13 Korunková vrtačka DO 50 MM KBM 50 QX korunková vrtačka s dvoustupňovou převodovkou pro účinné vrtání na místě. KBM 50 QX pokrývá širší oblast použití: mechanická dvoustupňová převodovka poskytuje dostatečný točivý moment pro korunkové vrtání do průměru 50. Dva elektronické stupně otáček umožňují zahlubování a vystružování a slouží také jako navrtávací funkce u tvrdých materiálů. Navíc je KBM 50 QX jedno z nejlehčích zařízení ve svém segmentu a lze ho proto bez problémů použít i vertikálně a nad hlavou. Výhody FEIN Rozšířená oblast použití, jako například vystružování a zahlubování, díky mechanické dvoustupňové převodovce se dvěma elektronickými stupni Systém QuickIN pro rychlou výměnu nástroje bez klíčů Použití dlouhých vrtáků bez sejmutí stroje z obrobku díky plynule nastavitelnému dvojitému rybinovému vedení Kompaktní provedení a optimální hmotnostní výkon Výkonný motor se silným točivým momentem Elektronicky řízené otáčky Výkonný elektromagnet Použití Elektronické zvýšení magnetické přídržné síly Zabudované chladicí a mazací zařízení Elektronická ochrana proti přetížení Blokovací systém opětovného rozběhu Technické údaje Provedení KBM 50 QX Korunkový vrták max. 50 Korunkový vrták max. vrtací hloubka 50 Spirálový vrták max. 16 Řezání závitů max. M 16 Zahlubování max. 31 Vystružování max. 16 Jmenovitý příkon W 1200 Výkon W 680 Otáčky při zatížení 1. stupeň slow 1 / min stupeň fast 1 / min stupeň slow 1 / min stupeň fast 1 / min 520 Upnutí korunkového vrtáku QuickIN Zdvih 135 Celý rozsah zdvihu 310 Přídržná síla magnetu N Rozměry magnetického podstavce Kabel se zástrčkou m 4 Hmotnost podle EPTA kg 12, Korunkové vrtání Spirálové vrtání se sklíčidlem Řezání závitů se zařízením na řezání závitů V ceně zahrnuto: 1 kufřík; 1 čerpadlo chladicí a mazací kapaliny; 1 zajišťovací pás; 1 háček na odstraňování třísek, 1 sklíčidlo vrtáku s ozubeným věncem do 13 ; 1 adaptér QuickIN pro M 18 6 P 1,5; 2 středící kolíky; 1 dotyková ochrana Bohaté příslušenství: od strany 20 Kótovaný výkres zařízení: strana 35 Zahlubování Vystružování 13

14 Korunková vrtačka DO 50 MM KBM 52 U univerzální korunková vrtačka pro flexibilní práce na místě. Pro uživatele, kteří od korunkového vrtání požadují univerzální možnosti použití a vysokou flexibilitu, je KBM 52 U první volbou. Lehké dvoustupňové zařízení s upnutím Morseovým kuželem MK 3, pravotočivým/levotočivým chodem a elektronickým snižováním otáček umožňuje řezání závitů do M 16. Naposledy použité otáčky se automaticky uloží a je možné je při následujícím vrtání opět vyvolat. Díky tomu je zařízení také pro sériové korunkové vrtání do průměru 50 jedním z nejhospodárnějších řešení. KBM 52 U univerzální talent pro každé použití. Výhody FEIN Optimální rychlost řezu při vrtání, řezání závitů, vystružování a zahlubování díky mechanické dvoustupňové převodovce a plynulému elektronickému snižování otáček Flexibilní používání nástroje a vysoká přesnost vystředěného běhu díky kombinaci upnutí QuickIN a Morseova kužele MK 3 Použití dlouhých vrtáků bez sejmutí stroje z obrobku díky plynule nastavitelnému dvojitému rybinovému vedení Kompaktní provedení a optimální hmotnostní výkon Pravotočivý/levotočivý chod Výkonný motor se silným točivým momentem Elektronicky řízené otáčky Výkonný elektromagnet Paměť otáček Memory Function Použití Elektronické zvýšení magnetické přídržné síly Zabudované zařízení pro důkladné chlazení a mazání Pohodlná jednoruční obsluha Elektronická ochrana proti přetížení Blokovací systém opětovného rozběhu Technické údaje Provedení KBM 52 U Korunkový vrták max. 50 Korunkový vrták max. vrtací hloubka 50 Spirálový vrták max. 23 Řezání závitů max. M 16 Zahlubování max. 50 Vystružování max. 23 Jmenovitý příkon W 1200 Výkon W 640 Otáčky při zatížení 1. Stupeň 1 / min Stupeň 1 / min Upnutí korunkového vrtáku QuickIN Upnutí nástroje Morseův kužel 3 Zdvih 135 Celý rozsah zdvihu 310 Přídržná síla magnetu N Rozměry magnetického podstavce Kabel se zástrčkou m 4 Hmotnost podle EPTA kg 14, Korunkové vrtání Spirálové vrtání se sklíčidlem nebo upnutím Morseovým kuželem MK 3 Řezání závitů se sklíčidlem pro rychlou výměnu při řezání závitu V ceně zahrnuto: 1 kufřík; 1 nádoba na chladivo; 1 zajišťovací pás; 1 háček na odstraňování třísek; 1 sklíčidlo vrtáku s ozubeným věncem do 13 ; 1 adaptér QuickIN pro M 18 6 P 1,5; 2 středící kolíky; 1 vyrážecí klín; 1 dotyková ochrana Bohaté příslušenství: od strany 20 Kótovaný výkres zařízení: strana 35 Zahlubování Vystružování

15 Korunková vrtačka DO 65 MM KBM 65 Q / KBM 65 QF výkonné korunkové vrtačky s dvoustupňovou převodovkou do dílny. Nezničitelné a výkonné dvoustupňové stroje FEIN KBM 65 Q a KBM 65 QF jsou nástupem do třídy dílenských zařízení. Obě zařízení nabízejí optimální otáčky pro náročné použití do průměru korunkového vrtání 65. Extrémně velký rozsah zdvihu z nich dělá ideální řešení pro speciální použití, jako je vrtání hlubokých děr nebo řezání závitů. Vřeteno nástroje na stroji umožňuje flexibilní použití nástrojů s Morseovým kuželem MK 3 s vysokou přesností vystředěného běhu. KBM 65 QF je navíc vybaveno přesným nastavením. To je zárukou pro nejlepší výsledky práce. Výhody FEIN Výkonné i při náročném použití jako je korunkové vrtání do 65 nebo řezání závitů do M 20 Flexibilní používání nástroje a vysoká přesnost vystředěného běhu díky kombinaci upnutí QuickIN a Morseova kužele MK 3 Použití dlouhých vrtáků bez sejmutí stroje z obrobku díky plynule nastavitelnému dvojitému rybinovému vedení KBM 65 QF: Jemné nastavení vrtacího vřetena pro pohodlné směrování stroje bez opětovného sejmutí a nasazení magnetu Optimální hmotnostní výkon Mechanická dvoustupňová převodovka 2 elektronické stupně otáček pro každou rychlost Elektronicky řízené otáčky Použití Výkonný elektromagnet Zabudované chladicí a mazací zařízení Elektronická ochrana proti přetížení Blokovací systém opětovného rozběhu Technické údaje Provedení KBM 65 Q KBM 65 QF Korunkový vrták max Korunkový vrták max. vrtací hloubka Spirálový vrták max Řezání závitů max. M Zahlubování max Vystružování max Jmenovitý příkon W Výkon W Otáčky při zatížení 1. stupeň slow 1 / min stupeň fast 1 / min stupeň slow 1 / min Sstupeň fast 1 / min Upnutí korunkového vrtáku QuickIN QuickIN Upnutí nástroje Morseův kužel 3 3 Zdvih Celý rozsah zdvihu Rozsah nastavení stojanu vrtačky ± 6 Rozsah otáčení stojanu vrtačky ± 8 Přídržná síla magnetu N Rozměry magnetického podstavce Kabel se zástrčkou m 4 4 Hmotnost podle EPTA kg 19,0 20, Korunkové vrtání Spirálové vrtání se sklíčidlem nebo uchycení Morseovým kuželem MK 3 Řezání závitů se zařízením na řezání závitů V ceně zahrnuto: 1 kufřík; 1 čerpadlo chladicí a mazací kapaliny; 1 zajišťovací pás; 1 háček na odstraňování třísek, 1 sklíčidlo vrtáku s ozubeným věncem do 13 ; 1 adaptér QuickIN pro M 18 6 P 1,5; 2 středící kolíky; 1 vyrážecí klín; 1 dotyková ochrana Zahlubování Vystružování Bohaté příslušenství: od strany 20 Kótovaný výkres zařízení: strana 35 15

16 Korunková vrtačka DO 80 MM KBM 80 U univerzální korunková vrtačka s maximálním výkonem do dílny. Zařízení do dílny KBM 80 U je optimální stroj pro všechny, kteří chtějí využívat celého spektra použití korunkové vrtačky: korunkové vrtání, vrtání, řezání závitů, zahlubování a vystružování. Vše, co potřebujete k profesionální práci, obsahuje KBM 80 U: výkonný motor W s výkonnou třístupňovou převodovkou, pravotočivý/ levotočivý chod, upnutí Morseovým kuželem MK 3 a elektrické snižování otáček a Memory Function pro ukládání otáček při sériových vrtných pracích. Výhody FEIN Optimální rychlost řezu při korunkovém vrtání, upnutí, řezání závitů, zahlubování a vystružování díky mechanické třístupňové převodovce a plynulému elektronickému snižování otáček Flexibilní používání nástroje a vysoká přesnost vystředěného běhu díky kombinaci upnutí QuickIN a uchycení Morseovým kuželem MK 3 Výkonný motor se silným točivým momentem pro účinné korunkové vrtání až do 80 a řezání závitů do M 27 Rychlovýměnný systém QuickIN MAX Mimořádně velký rozsah zdvihu Pravotočivý/levotočivý chod Elektronicky řízené otáčky Výkonný elektromagnet Elektronické zvýšení přídržné síly magnetu Použití Vizuální zobrazení přídržné síly magnetu Jemné nastavení vrtného vřetena Automatický přívod chladicí kapaliny Kluzná spojka točivého momentu Ovládací prvek Viseo Touch Pad Paměť otáček Memory Function Elektronická ochrana proti přetížení Technické údaje Provedení KBM 80 U Korunkový vrták z tvrdokovu max. 80 Korunkový vrták HSS max. 65 Korunkový vrták max. vrtací hloubka 50 Spirálový vrták max. 32 Řezání závitů max. M 27 Zahlubování max. 50 Vystružování max. 31 Jmenovitý příkon W 2000 Výkon W 900 Otáčky při zatížení 1. stupeň 1 / min stupeň 1 / min stupeň 1 / min Upnutí korunkového vrtáku QuickIN / QuickIN MAX Upnutí nástroje Morseův kužel 3 Zdvih 145 Celý rozsah zdvihu 285 Rozsah nastavení stojanu vrtačky ± 4,25 Rozsah otáčení stojanu vrtačky ± 11 Přídržná síla magnetu N Rozměry magnetického podstavce Kabel se zástrčkou m 4 Hmotnost podle EPTA kg 25, Korunkové vrtání Spirálové vrtání se sklíčidlem nebo uchycení Morseovým kuželem MK 3 Řezání závitů se sklíčidlem pro rychlou výměnu při řezání závitu V ceně zahrnuto: 1 kufřík; 1 nádoba na chladivo; 1 zajišťovací pás; 1 háček na odstraňování třísek, 1 sklíčidlo vrtáku s ozubeným věncem do 13 ; 1 adaptér QuickIN pro M 18 6 P 1,5; 2 středící kolíky; 1 vyrážecí klín; 1 dotyková ochrana Zahlubování Vystružování Bohaté příslušenství: od strany 20 Příslušenství QuickIN MAX: strana 25 Kótovaný výkres zařízení: strana 35

17 Korunková vrtačka DO 80 MM KBM 80 auto plně automatická korunková vrtačka pro maximální účinnost v dílně. Dílenské nářadí KBM 80 auto s průměrem korunkového vrtání do 80 stanoví nová měřítka co se týče produktivity, flexibility a bezpečnosti práce. Automatický posuv vrtání zajišťuje reprodukovatelné časy vrtání a konstantní postup práce ve všech materiálech. Především u velkých objemů vrtání ušetříte hodně času i peněz. Bezpečnost práce se díky KBM 80 auto podstatně zvyšuje, protože do vrtacího procesu není třeba zasahovat. Jako první plně automatická korunková vrtačka s digitálně řízeným posuvem vrtání zajišťuje KBM 80 auto v dílně dosud nedosaženou účinnost. Výhody FEIN Úspora času a nákladů při velkém objemu vrtání díky digitálně řízenému posuvu při vrtání pro konstantní postup práce ve všech materiálech při malém opotřebení nástroje Plánovatelná pracovní doba při zakázkových a sériových pracích díky opakovatelným a pravidelným časům vrtání Vysoká bezpečnost práce díky bohatému bezpečnostnímu vybavení s kluznou spojkou točivého momentu, vizuálním zobrazením přídržné síly magnetu a ovládacím prvkem "Viseo Touch Pad" Výkonný motor se silným točivým momentem Upnutí Morseovým kuželem MK 3 Rychlovýměnný systém QuickIN MAX Rychlovýměnný systém QuickIN Mimořádně velký rozsah zdvihu Pravotočivý/levotočivý chod Výkonný elektromagnet Použití Elektronicky řízené otáčky Elektronické zvýšení magnetické přídržné síly Jemné nastavení vrtného vřetene Automatický přívod chladicí kapaliny Paměť otáček Memory Function Elektronická ochrana proti přetížení Technické údaje Provedení KBM 80 auto Korunkový vrták z tvrdokovu max. 80 Korunkový vrták HSS max. 65 Korunkový vrták max. vrtací hloubka 50 Spirálový vrták max. 32 Řezání závitů max. M 27 Zahlubování max. 50 Vystružování max. 31 Jmenovitý příkon W 2000 Výkon W 900 Otáčky při zatížení 1. stupeň 1 / min stupeň 1 / min stupeň 1 / min Upnutí korunkového vrtáku QuickIN / QuickIN MAX Upnutí nástroje Morseův kužel 3 Zdvih 145 Celý rozsah zdvihu 285 Rozsah nastavení stojanu vrtačky ± 4,25 Rozsah otáčení stojanu vrtačky ± 11 Přídržná síla magnetu N Rozměry magnetického podstavce Kabel se zástrčkou m 4 Hmotnost podle EPTA kg 26, Korunkové vrtání Spirálové vrtání s sklíčidlem nebo uchycení Morseovým kuželem MK 3 Řezání závitů se sklíčidlem pro rychlou výměnu při řezání závitu V ceně zahrnuto: 1 kufřík; 1 nádoba na chladivo; 1 zajišťovací pás; 1 háček na odstraňování třísek, 1 sklíčidlo vrtáku s ozubeným věncem do 13 ; 1 adaptér QuickIN pro M 18 6 P 1,5; 2 středící kolíky; 1 vyrážecí klín; 1 dotyková ochrana Zahlubování Vystružování Bohaté příslušenství: od strany 20 Příslušenství QuickIN MAX: strana 25 Kótovaný výkres zařízení: strana 35 17

18 Úvod Korunkové vrtání 4 Odborné zkušenosti FEIN 5 Ty nejlepší korunkové 6 vrtačky FEIN Bezpečnost 8 Systém QuickIN 9 Korunkové vrtačky FEIN Řada FEIN pro 11 korunkové vrtání FEIN KBM 32 Q 12 FEIN KBM 50 QX 13 FEIN KBM 52 U 14 FEIN KBM 65 Q / KBM 65 QF 15 FEIN KBM 80 U 16 FEIN KBM 80 auto 17 Korunkový vrták FEIN a příslušenství Tvrdokov nebo HSS? 19 Korunkový vrták s 20 nánosem tvrdokovu Korunkový vrták HSS 22 Středící kolíky, adaptér, 23 Upínací stopky Příslušenství řezání závitů 24 Příslušenství KBM Upínací zařízení 26 Chlazení a mazání 27 Je dobré vědět Řezání závitů 30 Zahlubování 32 Vystružování 33 Otáčky tvrdokov / HSS 34 Kótovaný výkres zařízení 35 Technické údaje 36 Servis 37 18

19 TVRDOKOV NEBO HSS? Těžká práce vyžaduje nástroj. Vedle uživatelsky orientovaného programu korunkových vrtaček nabízí FEIN také bohatý sortiment korunkových vrtáků. Ten zahrnuje nejen mimořádně trvanlivé a výkonné korunkové vrtáky z tvrdokovu, ale také korunkové vrtáky HSS, mimořádně odolné vůči rázům a nárazům, s 5% podílem kobaltu. Korunkové vrtáky FEIN z tvrdokovu se v první řadě používají při trvalém použití, např. u sériových vrtných prací v průmyslu, dílně a v řemeslných pracích. Při správné manipulaci mají téměř dvojnásobnou životnost než korunkové vrtáky HSS a jsou tak nejhospodárnějším řešením pro tuto oblast. Na staveništi a při montážních pracích na místě se většinou používají korunkové vrtáky FEIN HSS především tehdy, když je korunkový vrták vystaven mimořádnému zatížení rázy a nárazy. FEIN HM Ult r a FEIN HSS DU r a FEIN HSS PrI M a FEIN HM S Maximální trvanlivost díky kvalitnímu osazení tvrdokovem a vynikající řezný výkon ve všech materiálech. Viz str. 20/str. 25 Vynikající trvanlivost díky 5% podílu kobaltu a povrchové vrstvě z titanhliník-nitridu pro optimální výsledky vrtání v oceli, ušlechtilé oceli a šedé litině. Viz str. 23 Dlouhá trvanlivost díky 5% podílu kobaltu pro prvotřídní výsledky vrtání u ocelových a kovových konstrukcí. Viz str. 22 Speciální korunkový vrták s extrémní tvrdostí pro použití při stavbě kolejí a kolejnic. Viz str. 21 Materiál Al < 10 % Si < 600 N / ² Al > 10 % Si < 600 N / ² ocel < 500 N / ² ocel < 750 N / ² ocel < 900 N / ² ocel < 1100 N / ² ocel < 1400 N / ² ušlechtilá ocel < 700 N / ² ušlechtilá ocel > 700 N / ² Litina (GG, GGG) < 300 N / ² mosaz (CuZn) < 500 N / ² Těžko obrobitelné materiály Kolejnice Povrch ploché povrchy strukturované povrchy Povrch trubek kruhové povrchy střídavé povrchy speciální použití suché vrtání navrtání vícevrstvé vrtání překrývací vrtání vhodné velmi vhodné optimální 19

20 KORUNKOVÉ VRTÁKY Korunkové vrtáky osazené tvrdokovem Korunkové vrtáky FEIN osazené tvrdokovem HM ult r a se výborně hodí pro trvalé použití v průmyslu, dílně a řemeslných pracích. Díky kvalitnímu osazení tvrdokovem a speciální geometrii řezu dosahují maximální životnosti a vynikajícího řezného výkonu. Zároveň nabízejí enormně vysokou fl exibilitu u vrtaného materiálu: od hliníku přes obecnou stavební ocel až po těžko obrobitelný materiál. Trvanlivost tvrdokovu v konkurenčním srovnání FEIN HM Ult r a Tvrdokovový konkurent Počet vrtných otvorů Testovací podmínky: Při průměrném výsledku tvrdokovového konkurenčního výrobku 190 vyvrtaných otvorů na jeden korunkový vrták dosáhl FEIN HM ult r a výsledku 380 vyvrtaných otvorů. Materiál: Ocel C 45, 30 silná; : 18 Korunkový vrták HM Ult r a s upínáním QuickIN Maximální trvanlivost a vynikající řezný výkon. Metrické rozměry, hloubka řezu 35 Balení 1 ks , , , , Balení 1 ks Velká balení Využijte našich cenově zvýhodněných velkých balení: u zvláště označených balení dostanete navíc 1 až 3 korunkové vrtáky zdarma! Balení 4 ks Balení 10 ks Provedení jako sada skládající se ze 4 korunkových vrtáků 14, 18, 22 a 32 (hloubka řezu 35 ) a 1 středícího kolíku (105 ) v přenosném plastovém kufru Korunkový vrták HM Ult r a 2" s upínáním QuickIN Maximální trvanlivost a vynikající řezný výkon. Rozměry v palcích, hloubka řezu 2" / 50 in Balení 1 ks ½" 12, ⁹ ₁₆" 14, ⅝" 15, ¹¹ ₁₆" 17, ¾" 19,

21 KORUNKOVÉ VRTÁKY ¹³ ₁₆" 20, ⅞" 22, ¹⁵ ₁₆" 23, " 25, ¹ ₁₆" 26, Korunkový vrták HM S se závitem FEIN M 18 6 P 1,5 Vyvinutý speciálně pro použití při stavbě kolejí a kolejnic: mimořádně tvrdé řezací zuby z tvrdokovu a optimalizovaná řezná geometrie zajišťují ty nejlepší výsledky. Metrické rozměry, hloubka řezu ¹ ₅" 28, ³ ₁₆" 30, ¼" 31, ⁵ ₁₆" 33, ⅜" 34, ⁷ ₁₆" 36, ½" 38, ⁹ ₁₆" 39, ⅝" 41, ¹¹ ₁₆" 42, Balení 1 ks ¹³ ₁₆" 44, ¹³ ₁₆" 46, ⅞" 47, ¹⁵ ₁₆" 49, " 50, Korunkový vrták HM Ult r a 50 s upínáním Weldon Maximální trvanlivost a vynikající řezný výkon. Metrické rozměry, hloubka řezu ¹ ₁₆" 52, Provedení jako sada skládající se ze 4 korunkových vrtáků ⁹ ₁₆", ¹¹ ₁₆", ¹³ ₁₆", ¹⁵ ₁₆" (hloubka řezu 2"/50 ) a 1 středícího kolíku (105 ) v přenosném plastovém kufru Korunkový vrták HM Ult r a 50 se závitem FEIN M 18 6 P 1,5 Maximální trvanlivost a vynikající řezný výkon. Metrické rozměry, hloubka řezu 50 Balení 1 ks Balení 1 ks

22 KORUNKOVÉ VRTÁKY Korunkový vrták HSS Korunkové vrtáky FEIN HSS Pr i m a jsou tvořeny mimořádně kvalitní rychlořeznou ocelí: 5% podíl kobaltu zajišťuje dlouhou trvanlivost a zvýšenou rázovou a nárazovou pevnost. Korunkové vrtáky FEIN HSS Pr i m a dosahují prvotřídních výsledků vrtání u ocelových a kovových konstrukcí a umožňují mimořádně hospodárné vrtání při montážích. Trvanlivost HSS v konkurenčním srovnání FEIN HSS PrI M a Konkurenti HSS Počet vrtných otvorů Testovací podmínky: Při průměrném výsledku konkurenčních výrobků HSS u 100 vyvrtaných otvorů na jeden korunkový vrták dosáhl FEIN HSS Pri m a výsledku 140 vyvrtaných otvorů. Materiál: Ocel C 45, 30 silná; : 18 Korunkový vrták HSS Pr I M a s upínáním QuickIN Velká balení Korunkový vrták HSS Pr I M a 1" s upínáním QuickIN Provedení jako sada 5% kobaltová slitina pro dlouhou životnost. Metrické rozměry, hloubka řezu 35 Využijte našich cenově zvýhodněných velkých balení: objednejte 7 vrtáků, dostanete 1 zdarma! 7+1 Balení 8 ks % kobaltová slitina pro dlouhou životnost, rozměry v palcích, hloubka řezu 1" / 25 skládající se ze 4 korunkových vrtáků ⁹ ₁₆", ¹¹ ₁₆", ¹³ ₁₆", ¹⁵ ₁₆"hloubka řezu 1"/25 ) a 1 středícího kolíku v přenosném plastovém kufru Balení 1 ks in Balení 1 ks ⁷ ₁₆" 11, ½" 12, ⁹ ₁₆" 14, ⅝" 15, ¹¹ ₁₆" 17, ¾" 19, ¹³ ₁₆" 23, ⅞" 22, ¹⁵ ₁₆" 23, " 25, ¹ ₁₆" 26, ¹ ₅" 28, ³ ₁₆" 30, ¼" 31, ⁵ ₁₆" 33, ⅜" 34, ⁷ ₁₆" 36, ½" 38, ⁹ ₁₆" 39, ⅝" 41, ¹¹ ₁₆" 42, ¾" 44, ¹³ ₁₆" 48, ⅞" 47, ¹⁵ ₁₆" 49, , ¹ ₁₆" 52,

23 KORUNKOVÉ VRTÁKY Korunkové vrtáky FEIN HSS Dura se používají tam, kde se trvale pracuje za nepříznivých pracovních podmínek nebo kde nelze pracovat s chladicí kapalinou. Jsou vyrobeny z kvalitní rychlořezné oceli s podílem kobaltu 5 %. Povrch je opatřen prvotřídní vrstvou z titan-aluminium-nitridu. Ta zajišťuje vynikající kluzné vlastnosti, zvýšenou odolnost proti horku a vynikající životnost v oceli, ušlechtilé oceli a šedé litině. Trvanlivost HSS s povrchovou vrstvou v konkurenčním srovnání FEIN HSS Du r a Konkurenti HSS s povrchovou vrstvou Počet vrtných otvorů Testovací podmínky: Při průměrném výsledku konkurenčních výrobků HSS u 140 vyvrtaných otvorů na jeden korunkový vrták dosáhl FEIN HSS Du r a výsledku 180 vyvrtaných otvorů. Materiál: Ocel C 45, 30 silná; : 18 Středící kolíky Délka 105 Korunkový vrták HM Ul t r a Upnutí QuickIN Hloubka řezu 35 HSS Pr i m a QuickIN 35 HSS Du r a QuickIN Délka 125 Korunkový vrták Upnutí HM Ultra 50 QuickIN MAX HM Ul t ra 50 M 18 6 P 1,5 (s adaptérem ) Hloubka řezu HM Ultra 50 Weldon 50 (s adaptérem ) Konkurence Weldon 25, 35, 40 (s adaptérem ) Konkurence M18 6 P 1,5 50 (s adaptérem ) Délka 3 3 / 8" Korunkový vrták Upnutí Hloubka řezu HSS Prima 1" QuickIN 1" 7 / 16" HSS Nova 1" QuickIN 1" 7 / 16" Délka 4 11 / 16" Korunkový vrták Upnutí Hloubka řezu Konkurence Weldon 2" 7 / 16" (s adaptérem ) U konkurenčních korunkových vrtáků Weldon s vnitřním vrtáním > 6,4 musí být použit adaptér Korunkový vrták HSS Du r a s upínáním QuickIN 5% kobaltová slitina a povrchová úprava pro vynikající životnost a maximální kluzné vlastnosti. Metrické rozměry, hloubka řezu 35 Balení 1 ks Provedení jako sada skládající se ze 6 korunkových vrtáků, 14, 16, 18, 20, 22, 26 (hloubka řezu 35 ) a 1 středícího kolíku v přenosném plastovém kufru Korunkový vrták HSS No v a 1" s upínáním Weldon Průmyslový standard. Rozměry v palcích, hloubka řezu 1"/25 in Balení 1 ks ⁷ ₁₆" 11, ½" 12, ⁹ ₁₆" 14, ⅝" 15, ¹¹ ₁₆" 17, ¾" 19, ¹³ ₁₆" 20, ⅞" 22, ¹⁵ ₁₆" 23, " 25, ¹ ₁₆" 26, ¹ ₅" 28, ³ ₁₆" 30, ¼" 31, Délka 135 Korunkový vrták Upnutí Hloubka řezu HM Ul t r a QuickIN 35 (s adaptérem ) HSS Pr i m a QuickIN 35 (s adaptérem ) HSS Du r a QuickIN 35 (s adaptérem ) Konkurence Weldon 50 (s adaptérem ) Délka 4 1 / 8" Korunkový vrták Upnutí Hloubka řezu HM Ultra 2" QuickIN 2" HSS Prima 1" QuickIN 1" HSS Nova 1" Weldon 1" Délka 4 11 / 16" Korunkový vrták Upnutí Hloubka řezu HM Ultra 2" QuickIN MAX 2" HSS Prima 1" QuickIN 1" (s adaptérem ) Konkurence Weldon 1", 1 3 / 8" (s adaptérem ) Délka 5 5 / 16" Korunkový vrták Upnutí Hloubka řezu HM Ultra 2" QuickIN 2" (s adaptérem ) Konkurence Weldon 2" (s adaptérem )

24 PŘÍSLUŠENSTVÍ FEIN Váš kompetentní partner, pokud jde o řezání závitů. Strojní řezání závitů je nejen rychlejší a tělesně méně namáhavé než ruční, ale poskytuje také jasné výhody co se týče přesnosti. FEIN k tomu nabízí bohatý program příslušenství: od zařízení na řezání závitů a sklíčidla pro rychlou výměnu až po upínací vložky závitníku pro slepé a průchozí otvory. Adaptér/sklíčidlo Adaptér s upínáním QuickIN Výstup M 18 6 P 1, Výstup Weldon Nástavec pro používání na omezeném, zahloubeném nebo stupňovitém povrchu, možné průchozí otvory od 36. Upnutí QuickIN, délka 100, vč. středícího kolíku Řezání závitů Sklíčidlo pro rychlou výměnu při řezání závitu pro KBM 52 U lze použít pouze pro jednotky korunkového vrtání s levotočivou funkcí. Vel. 2, s upnutím QuickIN, pro závitníky (DIN 374/376) ve spojení s upínací vložkou závitníku s bezpečnostní spojkou nebo bez ní M 6 M 16 Upínací vložka zavitníku vel. 2 pro průchozí otvory, závitníky podle DIN 374/376 Závit M 6 4,5 3, M 8 6 4, Upínací stopky M , Výstup Weldon Speciál. Speciální pro konkurenční korunkový vrták s vnitřním vrtáním > 6,4 Upínací stopky QuickIN pro použití korunkových vrtáků FEIN na stolních a sloupových vrtačkách a všech ostatních korunkových vrtačkách s uchycením Morseovým kuželem. Včetně ručního čerpadla a středícího kolíku pro externí přívod chladící a mazací kapaliny Zařízení na řezání závitů KBM 32 Q a KBM 50 QX Vel. 2, s upnutím QuickIN, pro závitníky (DIN 374/376) ve spojení s upínací vložkou závitníku s bezpečnostní spojkou nebo bez ní M 6 M 16. Vč. opěry točivého momentu M M M M M s bezpečnostní spojkou pro slepé otvory Výstup ½" Kužel Výstup B MK MK k dovybavení provedení KBM 52 U ( ), KBM 65 Q ( ) a KBM 65 QF ( ). Integrovaný přívod chladící a mazací kapaliny Zařízení na řezání závitů pro KBM 65 Q a KBM 65 QF Vel. 2, s upnutím Morseovým kuželem MK 3, pro závitníky (DIN 374/376) ve spojení s upínací vložkou závitníku s bezpečnostní spojkou nebo bez ní, M 6 M 20. Vč. opěry točivého momentu Závit M 6 4,5 3, M 8 6 4, M , M M M Adaptér s upínáním Weldon pro přestavbu konkurenčních výrobků na systém QuickIN Kužel MK Sada pro přestavbu pro předchůdce provedení KBM 542 na rychlovýměnný systém QuickIN M M Závitník obdržíte ve specializovaných obchodech Příslušenství KBM 80 U / 80 auto viz str. 26 Ozubené sklíčidlo vrtáku s upínáním QuickIN Rozpětí Balení 1 ks , Příslušenství KBM 80 U / 80 auto viz str
