1 vrtačky TB 13 T TB 14 T TB 16 T TB 16 Vario TB 20 T BM 20 T BM 25 T RBM 780 T RBM 780 SB SB 25 S SB 32 S B 430 Vario B 610 Pro BM 25 SB BM 32 SB DMT 16 V DMT 25 DMS 25 V DMS 32 BM 36 D BM 36 D Vario SB 30 Profi SB 40 Profi IDM 20 IDM 25 IDM 30 GHD 25 TN GHD 25 SN GB 30 T GB 30 S GB 30 TV GHD 28 SV BM 30 Vario BM 40 Vario GB 32 S GB 32 SV GB 32 STi GB 35 S GB 35 TH GB 30 Vario GB 35 Vario GB 40 N GB 40 TH GB 40 Vario GB 50 TH GB 50 Vario KBM 25 KBM 32 KBM 40 KBM 50 KBM 63 KBM 80 RD 820 x 32 RD 1300 x 40 RD 1400 x 50 RD 1600 x 60 RD 2000 x 63 RD 2500 x 80 SRB 40 SRB 50

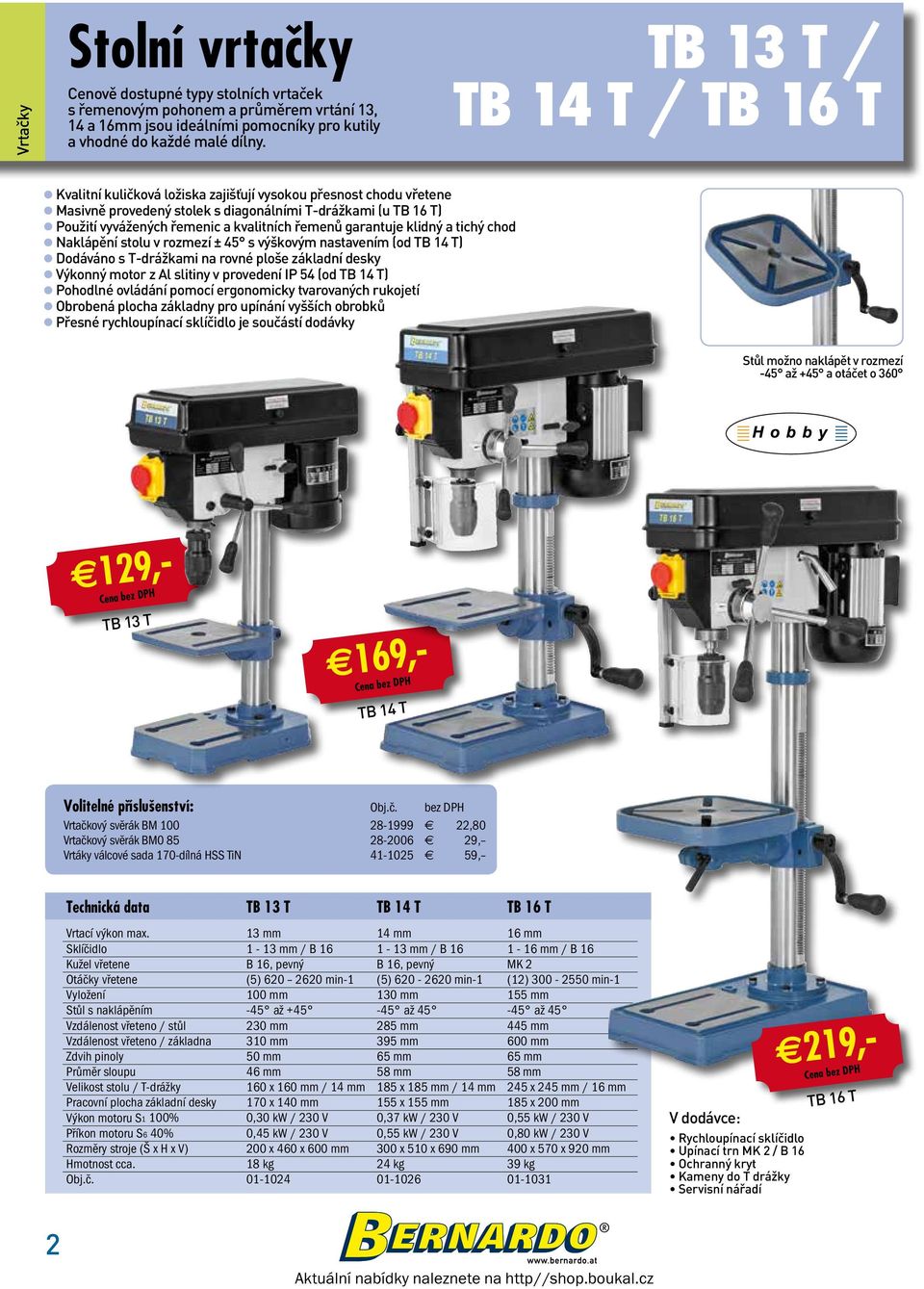

2 Vrtačky Stolní vrtačky Cenově dostupné typy stolních vrtaček s řemenovým pohonem a průměrem vrtání 13, 14 a 16mm jsou ideálními pomocníky pro kutily a vhodné do každé malé dílny. TB 13 T / TB 14 T / TB 16 T Kvalitní kuličková ložiska zajišťují vysokou přesnost chodu vřetene Masivně provedený stolek s diagonálními T-drážkami (u TB 16 T) Použití vyvážených řemenic a kvalitních řemenů garantuje klidný a tichý chod Naklápění stolu v rozmezí ± 45 s výškovým nastavením (od TB 14 T) Dodáváno s T-drážkami na rovné ploše základní desky Výkonný motor z Al slitiny v provedení IP 54 (od TB 14 T) Pohodlné ovládání pomocí ergonomicky tvarovaných rukojetí Obrobená plocha základny pro upínání vyšších obrobků Přesné rychloupínací sklíčidlo je součástí dodávky Stůl možno naklápět v rozmezí -45 až +45 a otáčet o 360 TB 13 T &219,- &169,- TB 14 T Vrtačkový svěrák BM & 22,80 Vrtačkový svěrák BM & 29, Vrtáky válcové sada 170-dílná HSS TiN & 59, Technická data TB 13 T TB 14 T TB 16 T Vrtací výkon max. 13 mm 14 mm 16 mm Sklíčidlo 1-13 mm / B mm / B mm / B 16 Kužel vřetene B 16, pevný B 16, pevný MK 2 Otáčky vřetene (5) min-1 (5) min-1 (12) min-1 Vyložení 100 mm 130 mm 155 mm Stůl s naklápěním -45 až až až 45 Vzdálenost vřeteno / stůl 230 mm 285 mm 445 mm Vzdálenost vřeteno / základna 310 mm 395 mm 600 mm 50 mm 65 mm 65 mm 46 mm 58 mm 58 mm Velikost stolu / T-drážky 160 x 160 mm / 14 mm 185 x 185 mm / 14 mm 245 x 245 mm / 16 mm Pracovní plocha základní desky 170 x 140 mm 155 x 155 mm 185 x 200 mm Výkon motoru S1 100% 0,30 kw / 230 V 0,37 kw / 230 V 0,55 kw / 230 V Příkon motoru S6 40% 0,45 kw / 230 V 0,55 kw / 230 V 0,80 kw / 230 V Rozměry stroje (Š x H x V) 200 x 460 x 600 mm 300 x 510 x 690 mm 400 x 570 x 920 mm 18 kg 24 kg 39 kg Obj.č Rychloupínací sklíčidlo Upínací trn MK 2 / B 16 Kameny do T drážky Servisní nářadí &129,- TB 16 T 2 Aktuální nabídky naleznete na http//shop.boukal.cz

3 Stolní vrtačka Vario Stolní vtračka TB 16 Vario je dodávána s plynulou regulací otáček. Regulace je vhodná pro časté změny průměrů vrtání a změny řezných podmínek pro různé druhy materiálu. TB 16 Vario Vrtačky Stůl je možné naklápět v rozmezí -45 až +45 a výškově posouvat pomocí ozubeného hřebene Optimální nastavení otáček vřetene pomocí digitálního displeje Výkonný motor z Al slitiny s tichým chodem v provedení IP 54 Garantovaná přesnost chodu vřetene 0,03 mm Přesně opracovaná plocha základové desky s T-drážkami S plynulou změnou velikosti otáček vřetene Kryt klínových řemenů s bezpečnostním spínačem dle norem CE Snadno přístupný bezpečnostní spínač s krytím IP54 Vřeteno vrtačky uloženo v přesných kuličkových ložiscích Digitální zobrazování otáček Jednoduchý odečet počtu otáček vřetene na digitálním displeji Motor z Al slitiny v provedení IP 54 je tichý a výkonný &330,- Regulace otáček se provádí průběžně pomocí ručního kola na hlavě vrtačky Jednoduchý odečet počtu otáček vřetene na digitálním displeji Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 2 / B 18 Digitální ukazatel otáček Plynulé nastavení otáček Kameny do T drážky Servisní nářadí Technická data TB 16 Vario Vrtací výkon max. 16 mm Sklíčidlo 1-16 m / B 18 Kužel vřetene MK 2 Otáčky vřetene, plynule min-1 Vyložení 150 mm Stůl s naklápěním -45 až +45 Vzdálenost vřeteno / stůl 415 mm Vzdálenost vřeteno / základna 530 mm 85 mm 58 mm Velikost stolu / T-drážky 200 x 200 mm / 16 mm Pracovní plocha základní desky 160 x 160 mm Výkon motoru 0,55 kw / 230 V Rozměry stroje (Š x H x V) 280 x 510 x 890 mm 33 kg Obj.č Plynulá regulace otáček Vrtačkový svěrák BM & 27, Vrtačkový svěrák BM & 48, Vrtáky válcové 1-10mm HSS Tin sada 19.d & 19,90 Vrtáky válcové 1-5,9 mm HSS Tin sada 50.d & 24, Vrtáky HSS TiN sada 130.d & 46, Vrtáky HSS TiN sada 170.d & 59, Navštivte nás na našich webových stránkách, http//shop.boukal.cz nebo 3

4 Vrtačky Stolní vrtačka Cenově výhodná stolní vrtačka TB 20 T s pohonem klínovými řemeny je v provedení s motorem na 230 nebo 400 V. Model na 400 V je standardně vybaven pravým a levým směrem otáčení vřetene. Poměrem ceny a výkonu je ideálním řešením pro kutily a výukové dílny. TB 20 T Kvalitní kuličková ložiska zajišťují vysokou přesnost chodu vřetene s přesností 0,03 mm Masivní stolek se dvěma diagonálními T-drážkami Naklápěcí stůl v rozmezí ± 45, výškové nastavení stolu klikou přes ozubený hřeben Přepínač otáček pro pravý a levý chod vřetene (jen u typu na 400 V) Výkonný motor ze slitiny Al s vysokým točivým momentem v provedení IP 54 Přesné rychloupínací sklíčidlo je součástí dodávky Obrobená základní deska k upínání vyšších obrobků Základní deska s rovnou plochou a T-drážkami Ergonomický tvar rukojetí pro pohodlnější práci Vysoce výkonný motor ze slitiny Al v provedení IP 54 Rychloupínací sklíčidlo 1-16 mm / B 16 ve standardní dodávce. Pravý a levý chod vřetene TB 20 T / 400 V Obrobená základová plocha pro upnutí větších obrobků Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 2 / B 18 Kameny do T drážky Otáčení vpravo a vlevo (400 V) Servisní nářadí Top Cena &318,- Technická data TB 20 T Vrtací výkon 20 mm Sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 2 Otáčky vřetene (16) min-1 Vyložení 180 mm Naklápěcí stůl -45 až +45 Vzdálenost vřeteno / stůl 415 mm Vzdálenost vřetene a základny 605 mm 80 mm 72 mm Velikost stolu / T-drážk 290 x 290 mm / 16 mm Pracovní plocha základní desky 205 x 205 mm Výkon motoru S1 100% 0,55 kw / 230 nebo 400 V Příkon motoru S6 40% 0,80 kw / 230 nebo 400 V Rozměry stroje (Š x H x V) 380 x 620 x 1000 mm 54 kg Obj.č (230 V) (400 V) Svěrák pro vrtačky typ BM & 27, Vrtáky válcové sada 1-10,0 mm HSS TiN 19-dílná & 19,90 Vrtáky válcové sada 1-13 mm, HSS TiN 25-dílná & 36, Vrtáky válcové sada 1-5,9mm HSS TiN 50-dílná & 24, Vrtáky válcové sada 130-dílná HSS TiN, 1-6,0 mm po 10ks & 46, Vrtáky válcové sada 170-dílná HSS TiN, 1-10,0 mm po 10 a 5 ks & 59, 4 Vaše dotazy Vám rádi zodpoví naši pracovníci na tel.č

5 Stolní vrtačky Osvědčené vrtačky s pohonem klínovými řemeny se vyznačují vysokým točivým momentem i při nízkých otáčkách. Tyto typy jsou vhodné pro domácí kutily a dílenskou výuku. BM 20 T BM 25 T Vrtačky V základní dodávce digitální zobrazení výsuvu vřetene a LED pracovní světlo Použitím řemenic z litiny je zajištěn tichý a klidný chod Použitím kvalitních kuličkových ložisek je zajištěn chod vřetene s přesností 0,03 mm Velký vrtačkový stůl s diagonálními T-drážkami Naklápění stolu v rozmezí ± 45 a výškové nastavení stolu Přepínač otáček pro pravý a levý chod ( u typu BM 25 T V) Výkonný motor z Al slitiny s vysokým točivým momentem v provedení IP 54 Přesné rychloupínací sklíčidlo je součástí dodávky V dodávce jsou T-drážky na ploše základny vrtačky Ergonomické rukojeti ručního ovládání pro pohodlnější práci Pravý a levý chod BM 25 T / 400 V Klidný chod použitím vyvážených řemenic Digitální zobrazení hloubky vrtání pro snadnější práci V dodávce LED pracovní osvětlení Naklápění stolu v rozmezí -45 až +45 a otáčení o 360 Svěrák pro vrtačky typ BM & 29,50 Svěrák pro vrtačky typ BMH & 88, Nářadí upínací 52 ks, 14 mm, M & 71, Vrtáky válcové sada 1-13 mm, HSS TiN 25-dílná & 36, Vrtáky válcové sada 170-dílná HSS TiN, 1-10,0 mm po 10 a 5 ks & 59, Technická data BM 20 T BM 25 T Vrtací výkon v oceli 20 mm 25 mm Sklíčidlo 1-16 mm / B mm / B 18 Kužel vřetene MK 2 MK 2 Otáčky vřetene (16) min-1 (16) min-1 Vyložení 160 mm 180 mm Naklápěcí stůl -45 až až +45 Vzdálenost vřeteno / stůl 440 mm 415 mm Vzdálenost vřetene a základny 630 mm 605 mm 80 mm 80 mm 72 mm 72 mm Velikost stolu / T-drážky 285 x 285 mm / 14 mm 305 x 305 mm / 14 mm Základová deska 200 x 190 mm 205 x 205 mm Výkon motoru S1 100% 0,55 kw /230 V nebo 400 V 0,75 kw /230 V nebo 400V Příkon motoru S6 40% 0,80 kw /230 V nebo 400 V 1,1 kw /230 V nebo 400 V Rozměry stroje (Š x H x V) 400 x 590 x 980 mm 400 x 630 x 990 mm 45 kg 57 kg Obj.č (230 V) (230 V) (400 V) (400 V) BM 20 T Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 2 / B 18 Digitální zobrazení zdvihu pinoly LED pracovní osvětlení Otáčky vpravo-vlevo (BM 25 T V) Kameny do T drážky Servisní nářadí &329,- &389,- BM 25 T Digitální zobrazení vysunutí pinoly Vyžádejte si aktuální katalog v Čj na info@boukal.cz 5

6 Vrtačky Radiální vrtačka Stolní vrtačka RBM 780 T je velmi univerzální stroj s možností naklopení a posunu vrtací hlavy. Pro optimální poměr ceny a výkonu je vhodná pro kutily a malé dřevozpracující dílny. RBM 780 T Přesně obrobený pracovní stůl s možností náklonu ±45 Bezpečnostní spínač v provedení IP 54 s použitím podpěťové ochrany Velká přesnost běhu vřetene uloženého v kuličkových ložiscích Výsuvný, otočný a sklopný vřeteník pro zvýšení výkonu vrtací práce Broušený ocelový sloup s výškovým nastavením stolu přes ozubený hřeben Klidnější chod zajištěn použitím řemenic z litiny Ergonomické rukojeti pro pohodlnější ovládání Garance přesnosti chodu vřetene 0,02 mm Základní deska zajišťuje větší stabilitu a má upínací drážky Naklápění stolu v rozmezí -45 až +45 s otáčením o 360 NOVINKA! Uzamykatelný vypínač v provedení IP 54 s podpěťovým spouštěčem Vysoce výkonný motor z Al slitiny v provedení IP 54 &269,- RBM 780 T Top cena Obrobená základna pro upnutí větších obrobků Vyložení vrtací hlavy je plynule nastavitelné Technická data RBM 780 T Vrtací výkon max. 16 mm Sklíčidlo 3-16 mm / B 16 Kužel vřetene MK 2 Vyložení min. / max mm Otáčky vřetene (9) min-1 Otočná vrtací hlava -90 až mm 58 mm Velikost stolu Ø 255 mm Pracovní plocha základní desky 185 x 200 mm Výkon motoru S1 100% 0,37 kw Příkon motoru S6 40% 0,55 kw Napětí 230 V nebo 400 V Rozměry stroje (Š x H x V) 280 x 850 x 820 mm 42 kg Obj.č (230 V) (400 V) Zubové sklíčidlo 3-16 mm/ B 16 Upínací trn MK 2 / B 16 Kameny do T drážky Svěrák pro vrtačky BM & 27, Svěrák pro vrtačky BM & 29,50 Rychloupínací sklíčidlo 1-16 mm / B & 39, Vrtáky válcové sada 1-10 mm, HSS TiN 19-dílná & 19,90 Vrtáky válcové sada 1-13 mm, HSS TiN 25-dílná & 36, Vrtáky válcové sada 1-5,9 mm HSS TiN 50-dílná & 24, Vrtáky válcové sada 130-dílná, HSS TiN 1-6,0 mm po 10 ks & 46, Vrtáky válcové sada 170-dílná, HSS TiN 1-10,0 mm po 10 a 5 ks & 59, 6 Technické dotazy zašlete na info@boukal.cz

7 Radiální vrtačka Vrtačka RBM 780 SB je obdobou modelu RBM 780 T. Provedení sloupu umožňuje obrábět rozměrnější obrobky. RBM 780 SB Vrtačky Velká přesnost běhu vřetene uloženého v kuličkových ložiscích Bezpečnostní spínač v provedení IP 54 s použitím podpěťové ochrany Broušený ocelový sloup s výškovým nastavením stolu pomocí ozubeného hřebene Pracovní stůl s možností náklonu ±45, otočný o 360 Garance přesnosti běhu vřetene 0,02 mm Tvar základní desky umožňuje větší stabilitu a je doplněn drážkami Výsuvný, otočný a sklopný vřeteník pro zvýšení výkonu vrtací práce Klidnější chod dosažen použitím řemenic z litiny Ergonomické rukojeti pro pohodlnější ovládání Velikost vyložení vřeteníku je plynule nastavitelná NOVINKA! &312,- RBM 780 SB Naklápění vřetene v rozmezí -90 až +90 v libovolném úhlu Pracovní stůl lze otáčet o 360 stupňů, vhodné pro vrtání dle souřadnic. Svěrák pro vrtačky typ BM & 27, Svěrák pro vrtačky typ BM & 29,50 Rychloupínací sklíčidlo 1-16mm / B & 39, Vrtáky válcové sada 1-10,0 mm HSS TiN 19-dílná, & 19,90 Vrtáky válcové sada 1-13 mm, HSS TiN 25-dílná, & 36, Vrtáky válcové sada 1-5,9mm HSS TiN 50-dílná & 24, Vrtáky válcové sada 130-dílná HSS TiN, 1-6,0 mm po 10ks & 46, Vrtáky válcové sada 170-dílná HSS TiN, 1-10,0 mm po 10 a 5 ks & 59, Technická data RBM 780 SB Vrtací výkon max. 16 mm Sklíčidlo 3-16 mm / B 16 Kužel vřetene MK 2 Vyložení min./max mm Otáčky vřetene (9) min-1 Otočná vrtací hlava -90 až mm 72 mm Velikost stolu Ø 290 mm Pracovní plocha základní desky 185 x 200 mm Výkon motoru S1 100% 0,55 kw Příkon motoru S6 40% 0,80 kw Napětí 230 V nebo 400 V Rozměry stroje (Š x H x V) 320 x 1000 x 1610 mm 54 kg Obj.č (230 V) (400 V) Na objednávku lze dodat rychloupínací sklíčidlo 1-16 mm / B 16 Zubové sklíčidlo 3-16 mm / B 16 Upínací trn MK 2 / B 16 Kameny do T drážky Aktuální výprodejové položky strojů najdete na http//shop.boukal.cz 7

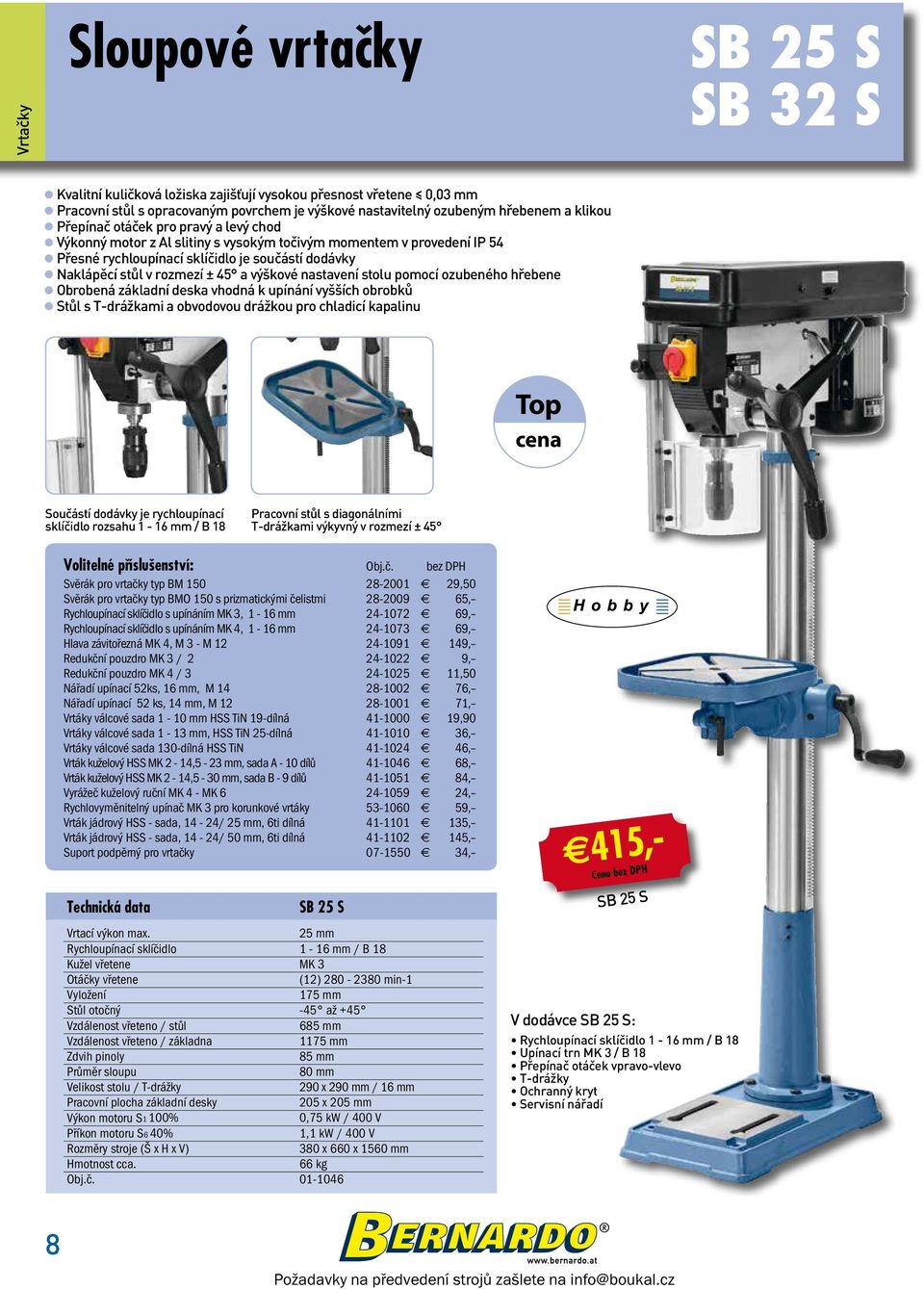

8 Vrtačky Sloupové vrtačky SB 25 S SB 32 S Kvalitní kuličková ložiska zajišťují vysokou přesnost vřetene 0,03 mm Pracovní stůl s opracovaným povrchem je výškové nastavitelný ozubeným hřebenem a klikou Přepínač otáček pro pravý a levý chod Výkonný motor z Al slitiny s vysokým točivým momentem v provedení IP 54 Přesné rychloupínací sklíčidlo je součástí dodávky Naklápěcí stůl v rozmezí ± 45 a výškové nastavení stolu pomocí ozubeného hřebene Obrobená základní deska vhodná k upínání vyšších obrobků Stůl s T-drážkami a obvodovou drážkou pro chladicí kapalinu Top cena Součástí dodávky je rychloupínací sklíčidlo rozsahu 1-16 mm / B 18 Pracovní stůl s diagonálními T-drážkami výkyvný v rozmezí ± 45 Svěrák pro vrtačky typ BM & 29,50 Svěrák pro vrtačky typ BMO 150 s prizmatickými čelistmi & 65, Rychloupínací sklíčidlo s upínáním MK 3, 1-16 mm & 69, Rychloupínací sklíčidlo s upínáním MK 4, 1-16 mm & 69, Hlava závitořezná MK 4, M 3 - M & 149, Redukční pouzdro MK 3 / V 9, Redukční pouzdro MK 4 / & 11,50 Nářadí upínací 52ks, 16 mm, M & 76, Nářadí upínací 52 ks, 14 mm, M & 71, Vrtáky válcové sada 1-10 mm HSS TiN 19-dílná & 19,90 Vrtáky válcové sada 1-13 mm, HSS TiN 25-dílná & 36, Vrtáky válcové sada 130-dílná HSS TiN & 46, Vrták kuželový HSS MK 2-14,5-23 mm, sada A - 10 dílů & 68, Vrták kuželový HSS MK 2-14,5-30 mm, sada B - 9 dílů & 84, Vyrážeč kuželový ruční MK 4 - MK & 24, Rychlovyměnitelný upínač MK 3 pro korunkové vrtáky & 59, Vrták jádrový HSS - sada, 14-24/ 25 mm, 6ti dílná & 135, Vrták jádrový HSS - sada, 14-24/ 50 mm, 6ti dílná v 145, Suport podpěrný pro vrtačky & 34, Technická data SB 25 S Vrtací výkon max. 25 mm Rychloupínací sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 3 Otáčky vřetene (12) min-1 Vyložení 175 mm Stůl otočný -45 až +45 Vzdálenost vřeteno / stůl 685 mm Vzdálenost vřeteno / základna 1175 mm 85 mm 80 mm Velikost stolu / T-drážky 290 x 290 mm / 16 mm Pracovní plocha základní desky 205 x 205 mm Výkon motoru S1 100% 0,75 kw / 400 V Příkon motoru S6 40% 1,1 kw / 400 V Rozměry stroje (Š x H x V) 380 x 660 x 1560 mm 66 kg Obj.č &415,- SB 25 S V dodávce SB 25 S: Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 3 / B 18 Přepínač otáček vpravo-vlevo T-drážky Servisní nářadí 8 Požadavky na předvedení strojů zašlete na info@boukal.cz

9 Technicky pokročilejší vrtačky s kapacitou vrtání do pr. 25 a 32 mm. Většího průměru otvoru lze snadno dosáhnout použitím vrtací korunky. Oba modely jsou standardně dodávány s pravým a levým směrem otáčení vřetene. Výhodnost s ohledem na poměr nákupní ceny a užitné hodnoty je předurčuje k použití mezi modeláři a kutily. Lze je používat také v zemědělství a v menších opravárenských dílnách. SB 25 S SB 32 S Vrtačky Vyvážené litinové řemenice a kvalitní litinové řemeny zajišťující optimální přenos hnací síly Výkonný motor z Al slitiny je tichý a úsporný Spínací a ovládací prvky jsou přehledně uspořádány na čelní stěně vrtací hlavy Rychlovýměnný systém pro použití jádrových vrtáků lze dodat na objednávku Hvězdicové kolo ovládání posuvu vřetene s ergonomicky řešeným tvarem &640,- SB 32 S Pro upínání delších obrobků může být stroj dovybaven na objednávku stojanem s výsuvnými rolnami Obrobená plocha základny s drážkami (T-drážky jen u typu SB 32 S) Technická data SB 32 S Vrtací výkon max. 32 mm Rychloupínací sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 4 Otáčky vřetene (12) min-1 Vyložení 215 mm Stůl otočný -45 až +45 Vzdálenost vřeteno / stůl 760 mm Vzdálenost vřeteno / základna 1125 mm 120 mm 92 mm Velikost stolu / T-drážky 355 x 350 mm / 14 mm Pracovní plocha základní desky 295 x 245 mm Výkon motoru S1 100% 1,1 kw / 400 V Příkon motoru S6 40% 1,6 kw / 400 V Rozměry stroje (Š x H x V) 400 x 720 x 1700 mm 100 kg Obj.č Naklápění stolu v rozmezí -45 až +45 s otáčením stolu o 360 V dodávce SB 32 S: Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 4 / B 18 Přepínač otáček vpravo-vlevo T-drážky Servisní nářadí Aktuální nabídky naleznete na http//shop.boukal.cz 9

10 Vrtačky Sloupová vrtačka Sloupová vrtačka B 430 Vario je standardně vybavena plynulou regulací otáček, která umožňuje plynulé nastavení otáček podle druhu obrábění. B 430 Vario Bezpečnostní spínač s použitím podpěťové ochrany Plynulá regulace otáček vřetene Kompaktní a stabilní konstrukce s moderním designem Motor z Al slitiny v provedení IP 54 (u typu 400 V) Stůl je otočný o 360 Broušený ocelový sloup Velmi dobrá kvalita za výhodnou cenu Měřídlo velikosti výsuvu vřetene Stůl ze šedé litiny s drážkami pro vedení chladicí kapaliny Vřeteno uložené v přesných valivých ložiscích Výškové nastavení stolu ručně pomocí ozubeného hřebene Egonomický tvar rukojetí kola pro posuv vřetene V dodávce uzamykatelný bezpečnostní vypínač a podpěťový spínač Variátor &610,- Rychlost je plynule regulovatelná ruční pákou na boční straně vrtací hlavy Svěrák pro vrtačky typ BMH & 75, Svěrák pro vrtačky typ BM & 29,50 Nářadí upínací 52 ks, 14 mm, M & 71, Vrták kuželový HSS MK 2-14,5-23 mm, sada A - 10 dílů & 68, Vrtáky válcové sada 1-13 mm, HSS TiN 25-dílná, & 36, Vrtáky válcové sada 130-dílná HSS TiN, 1-6,0 mm po 10ks & 46, Suport podpěrný pro vrtačky & 34, Technická data B 430 Vario Vrtací výkon max. 25 mm Rychloupínací sklíčidlo 3-16 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene, plynule min-1 Vyložení 220 mm Stůl otočný 360 Vzdálenost vřeteno / stůl 780 mm Vzdálenost vřeteno / základna 1240 mm 85 mm 80 mm Velikost stolu / T-drážky 345 x 345 mm / 14 mm Pracovní plocha základní desky 240 x 275 mm Výkon motoru S1 100% 0,75 kw (1,1 HP) / 400 V Příkon motoru S6 40% 1,1 kw (1,5 HP) / 400 V Rozměry stroje (Š x H x V) 350 x 720 x 1710 mm 100 kg Obj.č Pro upínání dlouhých obrobků může být stroj dovybaven na objednávku výsuvnými rolnami Upínací trn MK 3 / B 16 Rychloupínací sklíčidlo 3-16 mm / B 18 Kameny do T drážky 10 Navštivte nás na našich webových stránkách, http//shop.boukal.cz nebo

11 Sloupová vrtačka Výkonná a spolehlivá sloupová vrtačka se v základní konfiguraci dodává s 2-stupňovým motorem, laserovým ukazatelem středu otvoru a otáčkami vřetene vpravo a vlevo. Využití najde především u profesionálně zaměřených uživatelů. B 610 Pro Vrtačky Pracovní stůl s opracovaným povrchem, výškově nastavitelným ozubeným hřebenem a klikou Broušená základna s T-drážkami pro upínání větších obrobků Vyvážené řemenice s klínovými řemeny pro zajištění klidného chodu Nastavitelný hloubkový doraz pro přesné nastavení pinoly Garantovaná přesnost běhu vřetene 0,02 mm Výkonný 2-rychlostní motor s rozsahem otáček min-1 Přepínač otáček pro pravý a levý chod vřetene je součástí dodávky Zaměřování křížovým laserem pro komfortnější průběh práce Kompaktní a robusní litinová konstrukce s moderním designem Stabilní a broušený ocelový sloup určený pro vyšší zatížení Uzamykatelný STOP vypínač, přepínání směru otáček a 2 stupňovité přepínače umístěné v přední části vrtací hlavy. Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 4 / B 18 Přepínač otáček vpravo-vlevo Zaměřovací křížový laser Kameny do T drážky Přesnější a rychlejší práce při používání dodaného křížového laseru Top Cena &685,- Svěrák speciální šíře 210mm & 99, Svěrák pro vrtačky typ BM & 48, Svěrák pro vrtačky typ BMS & 149, Nářadí upínací 52ks, 18 mm, M & 79, Hlava závitořezná MK 4, M 3 - M & 149, Vrtáky válcové sada 130-dílná HSS TiN & 46, Vrták kuželový HSS MK 2-14,5-23 mm, sada A - 10 dílů & 68, Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada B - 9 dílů & 84, Technická data B 610 Pro Vrtací výkon max. 32 mm Sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 4 Otáčky vřetene (18) min-1 Vyložení 255 mm Naklápěcí stůl 360 Vzdálenost vřeteno / stůl 750 mm Vzdálenost vřeteno / základová deska 1220 mm 120 mm 92 mm Velikost stolu / T-drážky 445 x 410 mm / 18 mm Pracovní plocha základní desky 380 x 335 mm Výkon motoru S1 100% 0,75 / 1,5 kw (400 V) Příkon motoru S6 40% 1,1 / 2,2 kw (400 V) Rozměry stroje (Š x H x V) 460 x 900 x 1730 mm 125 kg Obj.č Vrtačkový svěrák šíře čelistí 210 mm umístěný na spodní stranu pracovního stolu lze dodat na objednávku 2-Stupňový motor Vaše dotazy Vám rádi zodpoví naši pracovníci na tel.č

12 Vrtačky Sloupová vrtačka Výkonná vrtačka BM 25 SB s moderním designem je vhodná pro kutily, profesionály, opravny a řemeslnické dílny. Model nabízí optimální poměr ceny a výkonu s dobrou výbavou. BM 25 SB Standardní výbava zahrnuje digitální zobrazení vysunutí vřetene a LED pracovní světlo Klidný chod zajišťují litinové řemenice Kvalitní kuličková ložiska umožňují vysokou přesnost chodu vřetene 0,02 mm Větší stůl s T-drážkami a obvodovými drážkami pro chladicí kapalinu Naklápěcí stůl o 360 s výškovým nastavením ozubeným hřebenem Přepínač otáček vřetene pro pravý a levý chod Výkonný motor s vysokým točivým momentem v provedení IP 54 Přesné rychloupínací sklíčidlo je součástí dodávky Dodáváno s T-drážkami na broušené základové desce Ergonomicky tvarované rukojeti pro pohodlnější průběh práce Stůl je naklápěcí o 360 a otočný &630,- BM 25 SB Svěrák pro vrtačky typ BM & 48, Svěrák pro vrtačky typ BMH & 88, Svěrák pro vrtačky typ BMI & 116, Svěrák pro vrtačky typ BMS & 149, Vrtačkový svěrák 155 mm pro BM 25 SB & 72, Vrtačkový svěrák 210 mm pro BM 32 SB & 99, Hlava závitořezná MK 3, M 3 - M & 139, Hlava závitořezná MK 4, M 3 - M & 149, Nářadí upínací 52 ks, 14 mm, M & 71, Nářadí upínací 52ks, 18 mm, M & 79, Vrtáky válcové sada 130-dílná HSS TiN, 1-6,0 mm po 10ks & 46, Vrtáky válcové sada 170-dílná HSS TiN, 1-10,0 mm po 10 a 5 ks & 59, Vrták kuželový HSS MK 2-14,5-23 mm, sada A - 10 dílů & 68, Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada B - 9 dílů & 84, Rychlovyměnitelná upínací hlava MK 3 pro korunkové vrtačky & 59, Vrták jádrový HSS - sada, 14-24/25 mm, 6ti dílná & 135, Vrták jádrový HSS - sada, 14-24/50 mm, 6ti dílná & 145, Suport podpěrný pro vrtačky & 34, Technická data BM 25 SB Vrtací výkon max. 25 mm Sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 3 Otáčky vřetene (12) min -1 Vyložení 220 mm Naklápěcí stůl 360 Vzdálenost vřeteno / stůl 765 mm Vzdálenost vřeteno / základna 1230 mm 120 mm 92 mm Velikost stolu / T-drážky 335 x 350 mm / 14 mm Pracovní plocha základní desky 290 x 240 mm Výkon motoru S1 100% 1,1 kw / 400 V Příkon motoru S6 40% 1,6 kw / 400 V Rozměry stroje (Š x H x V) 450 x 750 x 1680 mm 109 kg Obj.č LED pracovní osvětlení Vrtačkový svěrák šíře čelistí 155 mm je umístěn na spodní straně pracovního stolu a lze ho dodat na objednávku V dodávce BM 25 SB: Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 3 / B 18 Přepínač otáček vpravo-vlevo LED pracovní osvětlení Zaměřovací křížový laser Digitální zobrazení zdvihu pinoly Kameny do T drážky Digitální zobrazení výsuvu vřetene 12 Vyžádejte si aktuální katalog v Čj na info@boukal.cz

13 Sloupová vrtačka Výkonná vrtačka BM 32 SB je vybavena zaměřováním středu otvoru křížovým laserem, digitálním zobrazením velikosti vysunutí vřetene a chodem vpravo a vlevo. Tento model je určen hlavně pro řemeslníky s vyššími nároky a lze ho doporučit i pro opravny a řemeslnické dílny. BM 32 SB Vrtačky Pro vyšší přesnost práce dodáváno s křížovým laserem Výkonný hliníkový motor v provedení IP 54 Pro upínání dlouhých obrobků může být stroj dovybaven na objednávku výsuvnými rolnami Na objednávku lze dokoupit rychlovýměnný systém pro použití jádrových vrtáků Kvalitní klínové řemeny zajišťují optimální přenos síly Součástí dodávky je rychloupínací sklíčidlo pro vrtání průměrů 1-16 mm Digitální zobrazení hloubky vrtání zjednodušuje obsluhu Vrtačkový svěrák s šířkou čelistí 210 mm lze dodat na objednávku &685,- BM 32 SB Technická data BM 32 SB Vrtací výkon max. 32 mm Sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 4 Otáčky vřetene (12) min -1 Vyložení 255 mm Naklápěcí stůl 360 Vzdálenost vřeteno / stůl 740 mm Vzdálenost vřeteo / základna 1210 mm 120 mm 92 mm Velikost stolu / T-drážky 455 x 410 / 18 mm Pracovní plocha základní desky 380 x 335 mm Výkon motoru S1 100% 1,1 kw / 400 V Příkon motoru S6 40% 1,6 kw / 400 V Rozměry stroje (Š x H x V) 450 x 800 x 1730 mm 138 kg Obj.č V dodávce BM 32 SB: Rychloupínací sklíčidlo 1-16 mm / B 18 Upínací trn MK 4 / B 18 Přepínač otáček vpravo-vlevo LED pracovní osvětlení Zaměřovací křížový laser Digitální zobrazení zdvihu pinoly Kameny do T drážky Technické dotazy zašlete na info@boukal.cz 13

14 Vrtačky Stolní vrtačky Vrtačky série DMT a DMS se vyznačují robusní konstrukcí a jsou určeny k trvalému nasazení do výrobního procesu. Modely označené písmenem V jsou pro poskytnutí zvýšeného komfortu obsluhy vybaveny strojním posuvem vřetene. DMT 16 V DMT 25 Pracovní stůl s opracovaným povrchem, výškově nastavitelný ozubeným hřebenem a klikou DMS 25 V a DMS 32 standardně vybaveno rozvodem chladící kapaliny V dodávce se strojním posuvem pinoly (pro DMT 16 V / DMS 25 V) Vyvážené řemenice a klínové řemeny pro klidnější chod vrtačky Nastavitelný doraz pro přesné nastavení výsuvu vřetene Garantovaná přesnost běhu vřetene 0,02 mm Základna s T-drážkami pro upínání vyšších obrobků Výkonný hnací motor vhodný pro nepřetržitý provoz Robustní vrtačka vhodná pro průmyslové použití Tichý chod vřetene použitím vyvážených řemenic Rozměrný pracovní stůl s broušeným povrchem. Zobrazeno se svěrákem BMH 125, který lze objednat Dodáváno se strojním posuvem vřetene (platí pro V modely) DMT 16 V Svěrák pro vrtačky typ BMH & 75, Rychloupínací sklíčidlo 1-16 mm / B & 39, Hlava závitořezná Super M 5 - M & 279, Vrtáky válcové sada 170-dílná HSS TiN & 59, DMT 25 Technická data DMT 16 V DMT 25 Vrtací výkon max. 16 mm 25 mm Sklíčidlo 1-16 mm / B mm / B 18 Kužel vřetene MK 2 MK 3 Otáčky vřetene (6) min-1 (9) min-1 Vyložení 180 mm 180 mm Vzdálenost vřeteno / stůl 370 mm 360 mm Vzdálenost vřeteno / základna 610 mm 600 mm 95 mm 95 mm Posuv pinoly 0,10 / 0,14 / 0,17 / 0,25 mm/ot mm 85 mm Velikost stolu / T-drážky 310 x 280 mm / 14 mm 310 x 280 mm / 14 mm Pracovní plocha základní desky 250 x 250 mm 250 x 250 mm Výkon motoru S1 100% 0,75 kw / 400 V 1,1 kw / 400 V Příkon motoru S6 40% 1,1 kw / 400 V 1,6 kw / 400 V Rozměry stroje (Š x H x V) 400 x 660 x 1060 mm 400 x 660 x 1060 mm 112 kg 108 kg Obj.č &840,- &790,- Zubové sklíčidlo 1-16 mm / B 18 Upínací trn B Aktuální výprodejové položky strojů najdete na http//shop.boukal.cz

15 Sloupové vrtačky DMS 25 V DMS 32 Vrtačky Přehledně umístěné vypínače a ovladače. Doporučujeme objednat rychloupínací sklíčidlo 1-16 mm / B 18 &1.360,- &1.220,- DMS 25 V Dodáváno s integrovaným čerpadlem chlazení umístěným na základní desce Strojní posuv vřetene DMT 16 V DMS 25 V DMS 32 Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada B - 9 dílů & 84, Svěrák pro vrtačky typ BMH & 75, Rychloupínací sklíčidlo 1-16 mm / B & 39, Hlava závitořezná Super M 5 - M & 279, Řezný olej DRILL; ředit 1:20 - kanystr 5 l & 32, Technická data DMS 25 V DMS 32 Vrtací výkon max. 25 mm 32 mm Sklíčidlo 1-16 mm / B mm / B 18 Kužel vřetene MK 3 MK 3 Otáčky vřetene (6) min-1 (9) min-1 Vyložení 230 mm 230 mm Vzdálenost vřeteno / stůl 700 mm 700 mm Vzdálenost vřeteo / základna 1170 mm 1170 mm 130 mm 130 mm Posuv pinoly 0,10 / 0,16 / 0,25 mm/ot mm 102 mm Velikost stolu / T-drážky 450 x 400 mm / 14 mm 450 x 400 mm / 14 mm Pracovní plocha základní desky 320 x 300 mm 320 x 300 mm Výkon motoru S1 100% 1,5 kw / 400 V 1,5 kw / 400 V Příkon motoru S6 40% 2,2 kw / 400 V 2,2 kw / 400 V Rozměry stroje (Š x H x V) 480 x 810 x 1740 mm 460 x 810 x 1740 mm 190 kg 210 kg Obj.č Zubové sklíčidlo 1-16 mm / B 18 Upínací trn MK 3 / B 18 Redukční pouzdro MK 3 / 2 Chladicí systém Požadavky na předvedení strojů zašlete na info@boukal.cz 15

16 Vrtačky Sloupová vrtačka Výkonné provedení vrtačky dodávané v základním vybavení s 2-stupňovým motorem, s pravým a levým směrem otáčení vřetene a digitálním ukazatelem hloubky vrtání. Uvedený model doporučujeme profesionálně zdatným zákazníkům s určitými zkušenostmi. BM 36 D Rychlé a snadné výměny nástroje pomocí automatického vyražeče Silnější konstrukce stolu (otočná o 360 ) s diagonálními T-drážkami a drážkami pro chladící kapalinu Garantovaná přesnost chodu vřetene je 0,02 mm Obrobená masivní základna pro upnutí vysokých obrobků Tichý a výkonný 2-stupňový motor určený pro těžší provoz Pravý a levý chod vřetene vhodný pro řezání závitů Stabilní a leštěný ocelový sloup vrtačky vyhovuje i vyššímu zatížení Klínové řemeny s klidným a rovnoměrným průběhem přenosu síly Použití vyvážených hliníkových řemenic a kvalitních klínových řemenů zajišťuje velmi klidný chod a optimální přenos síly Velké hvězdicové ruční kolo pro jemné ovládání posuvu vřetene Pravý a levý chod vřetene &1.890,- Broušená plocha pracovního stolu s diagonálním T-drážkami Top Cena Vrtačkový svěrák BMH & 75, Vrtačkový svěrák BM & 65, Nářadí upínací 52 ks 14 mm / M & 71, Vrtáky válcové sada 170 dílů HSS TiN & 59, Digitální zobrazení polohy vřetene Technická data BM 36 D Vrtací výkon max. 34 mm Sklíčidlo 1-16 mm / B 16 Kužel vřetene MK 4 Otáčky vřetene (18) min-1 Vyložení 285 mm Vzdálenost vřeteno / stůl 810 mm Vzdálenost vřetene / základny 1270 mm 160 mm 115 mm Velikost stolu / T-drážky 420 x 400 mm / 14 mm Základová deska 395 x 475 mm Výkon motoru S1 100% 1,1 / 1,9 kw Příkon motoru S6 40% 1,5 / 2,4 kw Rozměry stroje (Š x H x V) 590 x 930 x 1910 mm 315 kg Obj.č Rychloupínací sklíčidlo 1-16 mm / B 16 Upínací trn MK 4 / B 16 Redukční pouzdro MK 4 / 3 Digitální zobrazení hloubky vrtání Automatický vyhazovač pro výměnu nástrojů Halogenové pracovní světlo 16 Aktuální nabídky naleznete na http//shop.boukal.cz

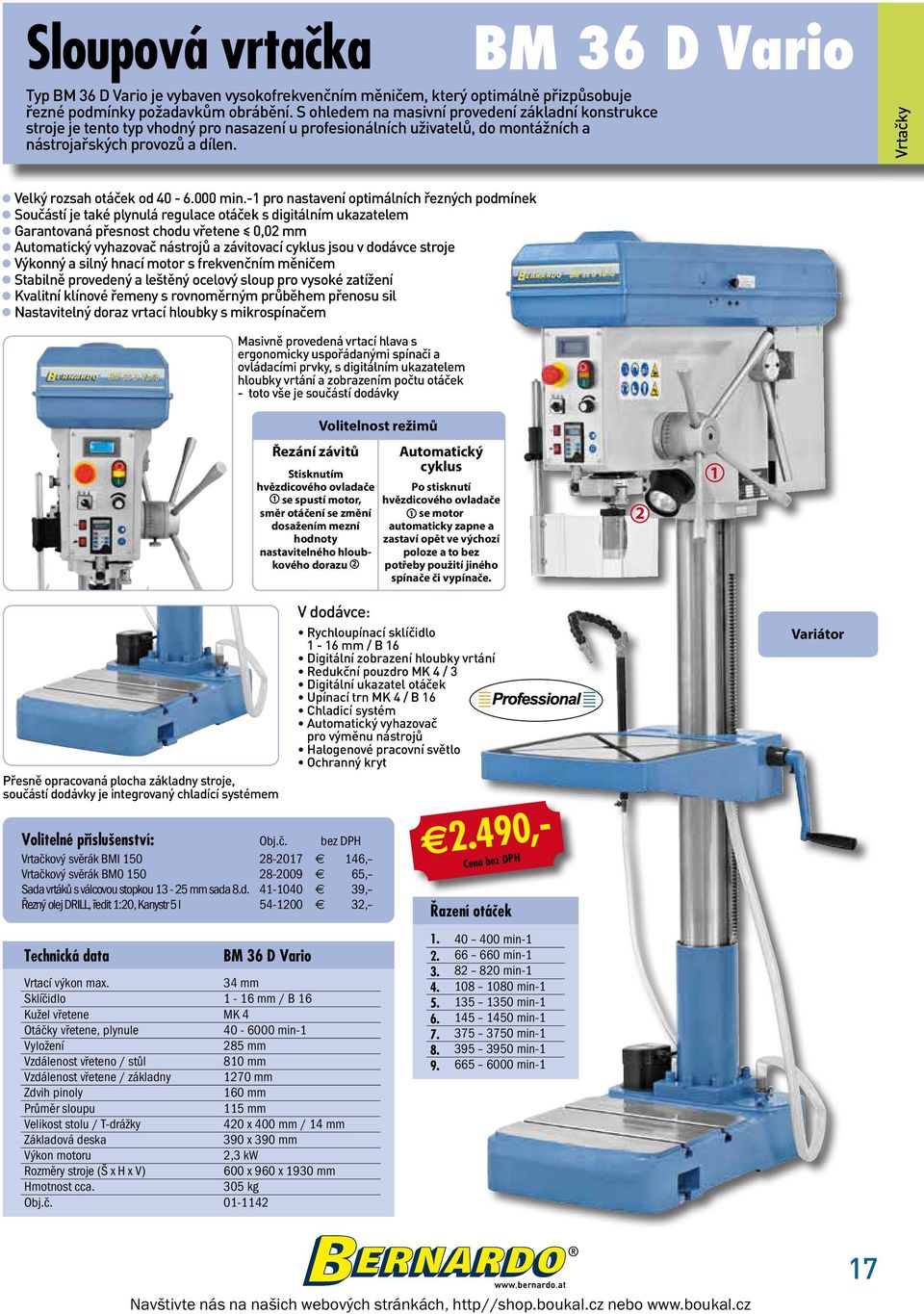

17 Sloupová vrtačka Typ BM 36 D Vario je vybaven vysokofrekvenčním měničem, který optimálně přizpůsobuje řezné podmínky požadavkům obrábění. S ohledem na masivní provedení základní konstrukce stroje je tento typ vhodný pro nasazení u profesionálních uživatelů, do montážních a nástrojařských provozů a dílen. BM 36 D Vario Vrtačky Velký rozsah otáček od min.-1 pro nastavení optimálních řezných podmínek Součástí je také plynulá regulace otáček s digitálním ukazatelem Garantovaná přesnost chodu vřetene 0,02 mm Automatický vyhazovač nástrojů a závitovací cyklus jsou v dodávce stroje Výkonný a silný hnací motor s frekvenčním měničem Stabilně provedený a leštěný ocelový sloup pro vysoké zatížení Kvalitní klínové řemeny s rovnoměrným průběhem přenosu sil Nastavitelný doraz vrtací hloubky s mikrospínačem Masivně provedená vrtací hlava s ergonomicky uspořádanými spínači a ovládacími prvky, s digitálním ukazatelem hloubky vrtání a zobrazením počtu otáček - toto vše je součástí dodávky Řezání závitů Stisknutím hvězdicového ovladače 1 se spustí motor, směr otáčení se změní dosažením mezní hodnoty nastavitelného hloubkového dorazu 2 Volitelnost režimů Automatický cyklus Po stisknutí hvězdicového ovladače 1 se motor automaticky zapne a zastaví opět ve výchozí poloze a to bez potřeby použití jiného spínače či vypínače. 2 1 Přesně opracovaná plocha základny stroje, součástí dodávky je integrovaný chladící systémem Vrtačkový svěrák BMI & 146, Vrtačkový svěrák BM & 65, Sada vrtáků s válcovou stopkou mm sada 8.d & 39, Řezný olej DRILL, ředit 1:20, Kanystr 5 l & 32, Technická data BM 36 D Vario Vrtací výkon max. 34 mm Sklíčidlo 1-16 mm / B 16 Kužel vřetene MK 4 Otáčky vřetene, plynule min-1 Vyložení 285 mm Vzdálenost vřeteno / stůl 810 mm Vzdálenost vřetene / základny 1270 mm 160 mm 115 mm Velikost stolu / T-drážky 420 x 400 mm / 14 mm Základová deska 390 x 390 mm Výkon motoru 2,3 kw Rozměry stroje (Š x H x V) 600 x 960 x 1930 mm 305 kg Obj.č Rychloupínací sklíčidlo 1-16 mm / B 16 Digitální zobrazení hloubky vrtání Redukční pouzdro MK 4 / 3 Digitální ukazatel otáček Upínací trn MK 4 / B 16 Chladicí systém Automatický vyhazovač pro výměnu nástrojů Halogenové pracovní světlo &2.490,- Iazení otáč ek min min min min min min min min min-1 Variátor Navštivte nás na našich webových stránkách, http//shop.boukal.cz nebo 17

18 Vrtačky Sloupová vrtačka Vario Sloupová vrtačka SB 30 Profi VARIO je vybavena výkonným 2-rychlostním motorem. Masivně provedený variátor reguluje otáčky a zajištuje dodatečný přenos síly na vřeteno. SB 30 Profi Kompaktní a robusní litinová konstrukce s moderním designem Plynulá regulace otáček se zobrazením na digitálním displeji Výškové nastavení stolu pomocí ozubeného hřebene a kliky Přepínač otáček vřetene vpravo a vlevo pro řezání závitů Výkonný 2-rychlostní motor s rozsahem otáček min-1 Základna s T-drážkami pro upínání vysokých obrobků Bezpečnostní spínač s použitím podpěťové regulace Vřeteno uloženo v přesných valivých ložiscích Plynulá změna otáček z motoru na na vřeteno pomocí variátoru Variátor Zubové sklíčidlo 1-13 mm / B 16 Upínací trn MK 3 / B 16 Redukční pouzdro MK 3 / MK 2 Digitální zobrazení otáček LED pracovní osvětlení Součástí dodávky vrtačky je digitální zobrazení počtu otáček. Umístění spínacích a ovládacích prvků je ergonomicky řešeno na přední straně stroje Svěrák pro vrtačky typ BMH & 75, Svěrák pro vrtačky typ BMI & 146, Hlava závitořezná MK 3, M 3 - M & 139, Nářadí upínací 52 ks, 14 mm, M & 71, Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada C - 17 dílů v 139, Rychloupínací sklíčidlo 1-16 mm / B & 39, Rychloupínací sklíčidlo s upínáním MK 3, 1-16 mm & 69, Nivelační kyvný prvek MS & 29, &1.840,- Technická data SB 30 Profi Vrtací výkon max. 32 mm Sklíčidlo 1-13 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene, plynule min-1 Vyložení 230 mm Vzdálenost vřeteno / stůl 690 mm Vzdálenost vřeteno / základna 1180 mm 120 mm 100 mm Velikost stolu 400 x 320 mm T-drážky 14 mm Pracovní plocha základní desky 320 x 340 mm Výkon motoru S1 100% 0,7 / 1,3 kw Příkon motoru S6 40% 1,1 / 2,0 kw Rozměry stroje (Š x H x V) 470 x 810 x 1710 mm 245 kg Obj.č XL Na objednávku lze dodat závitovací zařízení s MK 3, M3 - M12 18 Vaše dotazy Vám rádi zodpoví naši pracovníci na tel.č

19 Sloupová vrtačka Vario Masivnější provedení sloupové vrtačky vybavené regulací otáček, strojním posuvem vřetene a digitálním zobrazením počtu otáček. Používání tohoto typu je vhodné v opravárenských a průmyslových provozech. SB 40 Profi Vrtačky Otočný a výkyvný masivní pracovní stůl ze šedé litiny s T-drážkami a žlábkem pro vedení chladicí kapaliny Posuv vřetene ručně nebo strojním posuvem Snadná výměna nástrojů použitím automatického vyrážeče Volba nastavení otáček za pomoci digitálního displeje Regulace otáček k přesnému nastavení řezných podmínek obrábění Součástí dodávky je chladicí systém a osvětlení Nastavitelný hloubkový doraz s přehlednou měřící stupnicí Pravý i levý směr otáčení vřetene vhodný pro řezání závitů Pohyb vřetene lze provádět ručně nebo pomocí strojního posuvu o velikostech (0,1 / 0,2 / 0,3 mm/u)součást dodávky: digitální zobrazení počtu Upínací trn MK 4 / B 18 Chladicí systém Digitální zobrazení otáček Rychloupínací sklíčidlo 1-16 mm / B 18 Redukční pouzdro MK 4 / 3, MK 4 / 2, MK 3 / 1 Halogenové pracovní světlo Automatický vyhazovač pro výměnu nástrojů otáček, automatický vyrážeč nástrojů, otáčení vřetene vpravo a vlevo k řezání závitů, stupnice pro měření vrtací hloubky Strojní posuv vřetene &3.290,- * Vrtačkový svěrák BMH & 75, Vrtačkový svěrák BMS & 149, Hlava závitořezná MK 4, M12 - M & 209, Nářadí upínací 52 ks, 14 mm, M & 71, Vrták kuželový sada C, MK 2 / 3, 14,5-30mm, 17.d v 139, Nivelační kyvný prvek MS & 29, Řezný olej DRILL, ředit 1:20 - kanystr 5l & 32, Technická data SB 40 Profi Vrtací výkon max. 40 mm Sklíčidlo 1-16 mm / B 18 Kužel vřetene MK 4 Otáčky vřetene, plynule min-1 Vyložení 320 mm Naklápěcí stůl -50 do +50 Vzdálenost vřeteno / stůl 590 mm Vzdálenost vřeteno / základna 1155 mm 160 mm Posuv pinoly 0,1 / 0,2 / 0,3 mm/ot. 120 mm Velikost stolu / T-drážky 505 x 425 mm / 14 mm Pracovní plocha základní desky 360 x 370 mm Výkon motoru 1,0 / 1,5 kw Rozměry stroje (Š x H x V) 500 x 930 x 1870 mm 450 kg Obj.č XL Stabilní broušený ocelový sloup a vrtací stůl s naklápěním v rozmezí od -50 do 50 Vyžádejte si aktuální katalog v Čj na info@boukal.cz 19

20 Vrtačky IDM 20 IDM 25 &1.850,- * &2.390,- * 20

21 IDM 30 Vrtačky &2.990,- * 21

22 Vrtačky Stolní vrtačka Tato vrtačka GHD 25 TN nabízí výhodný výkon a vysokou přesnost za velmi příznivou cenu. S ohledem na cenu a kompaktní konstrukci je ideálním řešením pro práce prováděné domácími kutily. GHD 25 TN Vrtací hlava je otočná o 360 a výškově nastavitelná Zesílený a rozměrný vrtací stůl s T-drážkami Převody se šikmým ozubením optimálně vhodné pro přenos výkonu Přepínání otáček vřetene pro pravý a levý chod k řezání závitů Kvalitní kuličková ložiska zajišťují vysokou přesnost chodu vřetene Stabilní a leštěný ocelový sloup je vhodný pro vyšší zatížení Vysoká účinnost a klidný chod zajištěn převodem se šikmým ozubením z ocele a fíber materiálu 2-stupňový motor s 8-mi přepínatelnými rychlostmi Nastavitelná hloubka vrtání se stupnicí Uživatelsky přívětivé uspořádání ovládacích prvků na přední straně vrtací hlavy 2-stupňový motor Přesné nastavení ochraného krytu pomocí mikrospínače Top cena Masivní stůl základny s T-drážkami Pravý a levý chod Hlava závitořezná MK 3, M 3 - M & Nářadí upínací 52 d. 14 mm, M & 71, Vrtačkový svěrák BMO & 65, Vrtačkový svěrák BMH & 88, Vrtáky válcové sada 130 d. povlak HSS Tin & 46, Sada kuželových vrtáků A, MK 2, 14,5-23 mm, 10.d & 68, Podstavec BF 3 s vanou na třísky & 215, Technická Data GHD 25 TN Vrtací výkon max. 25 mm Řezání závitů max. M10 Rychloupínací sklíčidlo 1-16 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene (8) min-1 Vyložení 255 mm Vzdálenost vřeteno / základna 535 mm 120 mm 100 mm Pracovní plocha základny / T-drážka 250 x 290 mm / 14 mm Výkon motoru S1 100% 0,65 / 1,2 kw (400 V) Příkon motoru S6 40% 0,90 / 1,7 kw (400 V) Rozměry stroje (Š x H x V)* 500 x 570 x 1100 mm 160 kg Obj.č * bez podstavce &1.550,- &215,- Podstavec 22 Technické dotazy zašlete na info@boukal.cz

23 Sloupová vrtačka Výkonná sloupová vrtačka s převodovkou typ GHD 25 SN má robusnější konstrukci odolnou vůči vibracím. Lze ji používat v opravárenských provozech, mechanických dílnách a vyhovovuje i požadavkům výuky a školení. GHD 25 SN Vrtačky Vysoká účinnost a klidný běh ozubeného převodu se šikmým ozubením v kombinaci materiálu ocel a fíber Obrobená plocha základny stroje pro upínání obrobků vyšších rozměrů Převodová skříň a stůl jsou otočné o 360 a výškově nastavitelné Kvalitní kuličková ložiska zajišťují vysokou přesnost chodu vřetene Nastavitelný hloubkový doraz se stupnicí Ovládání změny otáček pro pravý a levý chod k řezání závitů Převody se šikmým ozubením vhodné pro optimální přenos výkonu Stabilní a leštěný ocelový sloup je určený pro vysoké zatížení 2-stupňový výkonný motor s 8-mi přepínatelnými rychlostmi Pravý a levý chod Výškové přestavování vrtací Rychlé a snadné nastavení počtu hlavy se provádí za pomoci kliky otáček vřetene Rychloupínací sklíčidlo 1-16 mm / B 16 Upínací trn MK 3 / B 16 Redukční pouzdro MK 3 / 2, MK 3 / 1 Automatický vyhazovač pro výměnu nástrojů Ovladač pravého a levého chodu Top cena &1.760,- Hlava závitořezná MK 3, M 3 - M & 139, Nářadí upínací 52 d., 14 mm, M & 71, Svěrák pro vrtačky BMS & 149, Svěrák pro vrtačky BMI & 146, Vrtáky válcové sada 170 d. potah HSS TiN & 59, Kuželové vrtáky v kazetě sada B, MK 2/3, 14,5-30 mm 9.dílů & 84, Univerzální chladící zařízení, 10 Litrů-400 V (samostatná montáž) & 178, Technická Data GHD 25 SN Vrtací výkon max. 25 mm Řezání závitů max. M10 Rychloupínací sklíčidlo 1-16 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene (8) min-1 Vyložení 255 mm Vzdálenost vřeteno / stůl 820 mm Vzdálenost vřeteno / základna 1235 mm 120 mm 100 mm Pracovní plocha stolu / T-drážka 500 x 350 mm / 14 mm Pracovní plocha základny 250 x 290 mm Výkon motoru S1 100% 0,65 / 1,2 kw (400 V) Příkon motoru S6 40% 0,90 / 1,7 kw (400 V) Rozměry stroje (Š x H x V) 600 x 600 x 1800 mm 200 kg Obj.č Broušený pracovní stůl s paralerními vodícími T-drážkami Aktuální výprodejové položky strojů najdete na http//shop.boukal.cz 23

24 Vrtačky Stolní vrtačka s převodovkou Robusní převodová stolní vrtačka nabízí profesionální výkon s vysokou přesností a velikostí vrtání otvorů do 30 mm, vše za velmi přijatelnou cenu. Vhodný typ pro využití v řemeslnických, kovoobráběcích dílnách a menších provozovnách. GB 30 T Nastavitelný hloubkový doraz se stupnicí Nastavení rychlostí vřetene pomocí páky na vřeteníku Velká přesnost běhu vřetene uložením v přesných ložiscích Otáčky vřetene vpravo a vlevo vhodné pro řezání závitů Automatický vyrážeč a halogenové osvětlení jsou součástí dodávky Tichá převodovka s kalenými a broušenými ozubenými koly Garantovaná přesnost běhu vřetene 0,02 mm Robusní broušený ocelový sloup určený pro vyšší zátěž Stůl ze šedé litiny s T-drážkami a obvodovými drážkami pro chladicí kapalinu Snadné nastavení výšky vřeteníku ruční klikou Rychloupínací sklíčidlo 1-16 mm / B 16 je součástí dodávky Masivní a rozměrný pracovní stůl s T-drážkami. Vyobrazení GB 30 T s chladícím zařízením &270,- &1.630,- &1.780,- včetně chladícího zařízení Rychloupínací sklíčidlo 1-16 mm / B & 39, Hlava závitořezná MK 3, M 3 - M & 139, Nářadí upínací 52 ks, 14 mm, M v 71, Svěrák pro vrtačky typ BMS v 149, Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada B - 9 dílů v 84, Zařízení na chladicí kapal., 10 litrů V (samostatnou montáž) v 178, Podstavec pro GB 30 T / TV v 270, Technická data GB 30 T Vrtací výkon max. 30 mm Řezání závitů max. M16 Sklíčidlo 1-13 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene (6) min-1 Vyložení 240 mm Vzdálenost vřeteno / základna 655 mm 115 mm 100 mm Velikost stolu / T-drážky - / 14 mm Pracovní plocha základní desky 320 x 315 mm Výkon motoru S1 100% 0,75 kw / 400 V Příkon motoru S6 40% 1,1 kw / 400 V Rozměry stroje (Š x H x V)* 450 x 700 x 1440 mm 270 kg GB 30 T GB 30 T včetně chladícího zařízení * bez podstavce Podstavec 24 Požadavky na předvedení strojů zašlete na info@boukal.cz

25 Sloupová vrtačka s převodovkou Výkonná sloupová převodová vrtačka GB 30 S se vyznačuje robustní konstrukcí a chodem bez vibrací. Je vhodná pro větší vrtací práce v opravnách, strojních dílnách a také ve školících centrech. GB 30 S Vrtačky Nastavování rychlostí řadící pákou umístěnou na přední straně vrtací hlavy Nastavitelný hloubkový doraz se stupnicí Garantovaná přesnost běhu vřetene 0,02 mm Otáčky vřetene volitelné vpravo i vlevo pro řezání závitů Stůl ze šedé litiny s T-drážkami a obvodovými drážkami pro chladicí kapalinu Automatický vyrážeč a halogenové osvětlení jsou součástí dodávky Broušená plocha základny s T-drážkami pro upínání vysokých obrobků Velká přesnost vřetene je dána uložením v kvalitních ložiscích Převodovka s kalenými a broušenými ozubenými koly má velmi tichý chod Stabilní broušený ocelový sloup vyhovující větší zátěži Top cena Halogenové světlo pro osvětlení pracovního prostoru Masivní, ručně zaškrabávaný pracovní stůl s T-drážkami Zubové sklíčidlo 1-13 mm / B 16 Upínací trn MK 3 / B 16 Redukční pouzdro MK 3 / MK 2, MK 3 / MK 1 Chladící zařízení (Obj.č nebo ) Automatický vyhazovač pro výměnu nástrojů Halogenové pracovní světlo Přehledně umístěné vypínače a ovladače na přední straně stroje Pravý-levý chod Rychloupínací sklíčidlo 1-16 mm / B & 39, Hlava závitořezná MK 3, M 3 - M , Nářadí upínací 52 ks, 14 mm, M v 71, Vrtáky válcové sada 130-dílná HSS TiN, 1-6,0 mm po 10ks & 46, Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada B - 9 dílů v 84, Zařízení na chladicí kapal.,10 litrů V (samostatnou montáž) v 178, Řezný olej DRILL; ředit 1:20 - kanystr 5 l v 32, Technická data GB 30 S Vrtací výkon max. 30 mm Řezání závitů max. M16 Sklíčidlo 1-13 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene (6) min-1 Vyložení 240 mm Vzdálenost vřeteno / stůl 655 mm Vzdálenost vřeteno / základna 1130 mm 115 mm 100 mm Velikost stolu / T-drážky 405 x 335 mm / 14 mm Pracovní plocha základní desky 320 x 315 mm Výkon motoru S1 100% 0,75 kw / 400 V Příkon motoru S6 40% 1,1 kw / 400 V Rozměry stroje (Š x H x V) 500 x 700 x 1910 mm 350 kg GB 30 S GB 30 S včetně chladícího zařízení &2.090,- &2.240,- včetně chladícího zařízení Aktuální nabídky naleznete na http//shop.boukal.cz 25

26 Vrtačky Stolní vrtačka s převodovkou Mnohostranně použitelná převodová stolní vrtačka GB 30 TV nabízí výborný výkon s vysokou přesností za přijatelnou cenu. Provedení konstrukce ji předurčuje pro všeobecné dílenské použití. GB 30 TV Kvalitní základ. deska s T-drážkami a vestavěné čerpadlo chladicí kapaliny Automatický vyrážeč a halogenové osvětlení jsou součástí dodávky Tichá převodovka s kalenými a broušenými ozubenými koly Garantovaná přesnost běhu vřetene 0,02 mm Standardně dodáváno se 3-mi strojními posuvy vřetene Přepínač otáček vřetene na pravý a levý chod Na základové desce T-drážky pro upnutí obrobků 2-stupňový motor s 12-ti volitelnými stupni otáček vřetene Nastavitelný hloubkový doraz se stupnicí Nastavení rychlostí otáček pomocí páky na vřeteníku Výkonný hnací motor vhodný pro trvalý provoz Strojní posuv vřetene Ručně zaškrabaná plocha základny vrtačky s integrovaným čerpadlem chladicí kapaliny. Zubové sklíčidlo 1-13 mm / B 16 Upínací trn MK 3 / B 16 Redukční pouzdro MK 3 / 2, MK 3 / 1 Automatický vyrážeč Halogenové pracovní světlo Chladicí zařízení V základní dodávce se 3-mi stupni strojního posuvu Masivní vřeteník s ergonomicky umístěnými ovládacími prvky a vypínači &2.450,- * Podstavec pro GB 30 T / TV & 270, Rychloupínací sklíčidlo 1-16 mm / B & 39, Svěrák pro vrtačky typ BMS & 149, Vrták kuželový HSS MK 2 / 3-14,5-30 mm, sada B - 9 dílů & 84, Nářadí upínací 52 ks, 14 mm, M v 71, Hlava závitořezná MK 3, M 3 - M v 139, Řezný olej DRILL; ředit 1:20 - kanystr & 32, Technická data GB 30 TV Vrtací výkon max. 32 mm Řezání závitů max. M20 Sklíčidlo 1-13 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene (12) min-1 Strojní posuv 0,10 / 0,20 / 0,30 mm/ot. Vyložení 260 mm Vzdálenost vřeteno / základna 700 mm 140 mm 110 mm Pracovní plocha základní desky 340 x 335 mm T-drážky 14 mm Výkon motoru S1 100% 0,85 / 1,1 kw (400 V) Příkon motoru S6 40% 1,1 / 1,5 kw (400 V) Rozměry stroje (Š x H x V)* 500 x 750 x 1620 mm 360 kg Obj.č * bez podstavce &270,- Podstavec 26 Navštivte nás na našich webových stránkách, http//shop.boukal.cz nebo

27 Sloupová vrtačka s převodovkou Typ GHD 28 SV je dalším vývojovým stupněm vrtačky GHD 25 SN a standardně GHD 28 SV se dodává se strojním posuven vřetene. Je určen pro používání profesionálními uživateli a modeláři. Rozsah funkcí je vhodný i pro cyklus výuky. Vrtačky Dodává se s automatickým posuvem vřetene (0,04-0,3 mm/ot) Převody se šikmým ozubením pro přenos optimálního výkonu Pro zajištění tichého a klidného chodu převodu je použita kombinace materiálu ozubených kol z ocele a fíberu Automatický posuv vřetene se vypíná při dosažení nastavené hloubky vrtání Přepínání otáček vřetene pro pravý a levý chod vhodné k řezání závitů Stabilní a leštěný ocelový sloup vhodný pro vysoké zatížení Kvalitní kuličková ložiska zajišťují vysokou přesnost běhu vřetene 2-stupňový výkonný motor s 8-mi přepínatelnými stupni otáček Nastavitelný hloubkový doraz se stupnicí Uživatelsky přívětivé uspořádání ovládácích prvků na přední straně vrtací hlavy Dodáváno s posuvem vřetene 2-stupňový motor Posuv vřetene se ovládá ručně nebo zapnutím automatického posuvu Rychloupínací sklíčidlo 1-16 mm / B 16 Upínací trn MK 3 / B 16 Redukční pouzdro MK 3 / 2, MK 3 / 1 Automatický vyhazovač pro výměnu nástrojů Přepínání pravého a levého chodu &2.550,- Nářadí upínací 52 d., 14 mm, M & 71, Svěrák pro vrtačky BMS & 149, Svěrák pro vrtačky BMI & 146, Vrtáky válcové sada 170 d. potah HSS TiN & 59, Kuželové vrtáky v kazetě sada B, MK 2/3, 14,5-30 mm 9.dílů & 84, Kuželové vrtáky v kazetě sada C, MK 2/3, 14,5-30 mm 17.dílů & 139, Univerzální chladící zařízení, 10 Litrů-400 V (samostatná montáž) & 178, Technická Data GHD 28 SV Vrtací výkon max. 28 mm Řezání závitů max. M12 Rychloupínací sklíčidlo 1-16 mm / B 16 Kužel vřetene MK 3 Otáčky vřetene (8) min-1 Vyložení 320 mm Vzdálenost vřeteno / stůl 810 mm Vzdálenost vřeteno / základna 1230 mm 150 mm 105 mm Pracovní plocha základny 325 x 360 mm Velikost stůl / T- drážka 500 x 350 mm / 14 mm Výkon motoru S1 100% 0,90 / 1,2 kw (400 V) Příkon motoru S6 40% 1,35 / 1,7 kw (400 V) Rozměry stroje (Š x H x V) 600 x 700 x 1900 mm 215 kg Obj.č Broušený pracovní stůl s paralerními vodícími T-drážkami Vaše dotazy Vám rádi zodpoví naši pracovníci na tel.č
