1 GF Machining Solutions Mikron MILL P 800 U ST

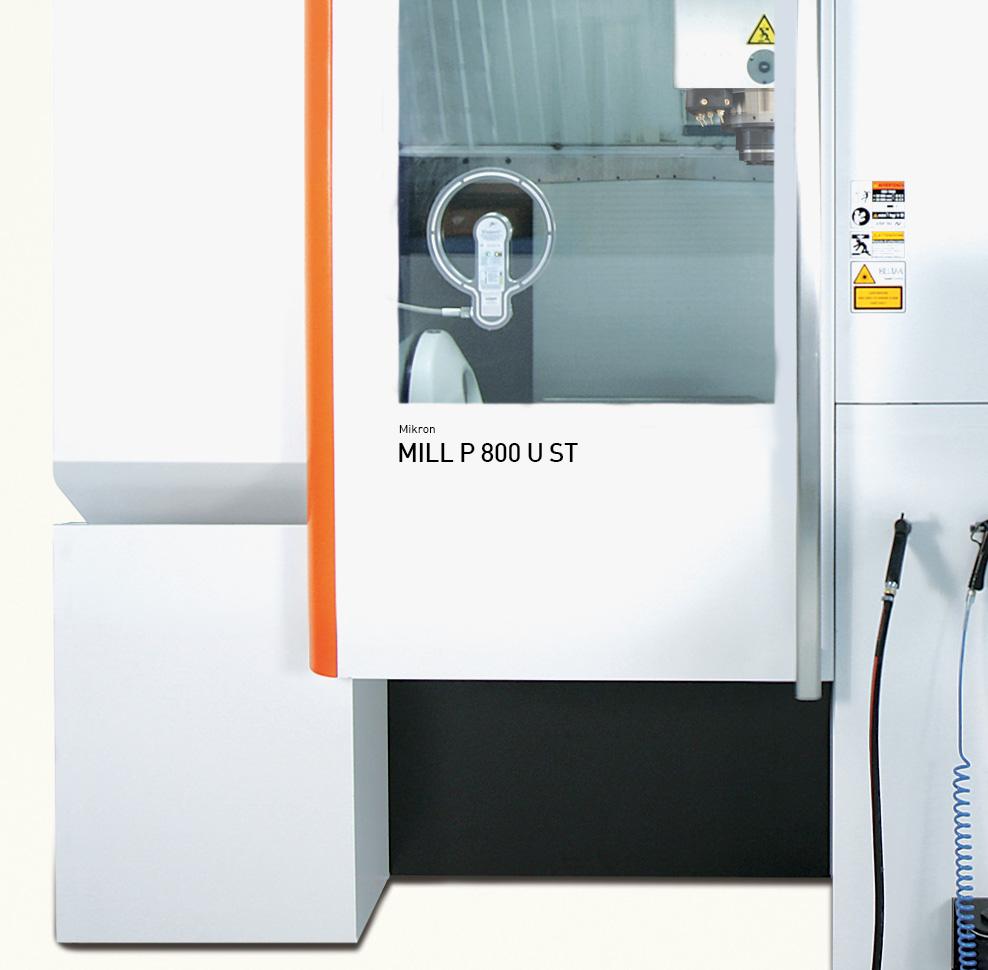

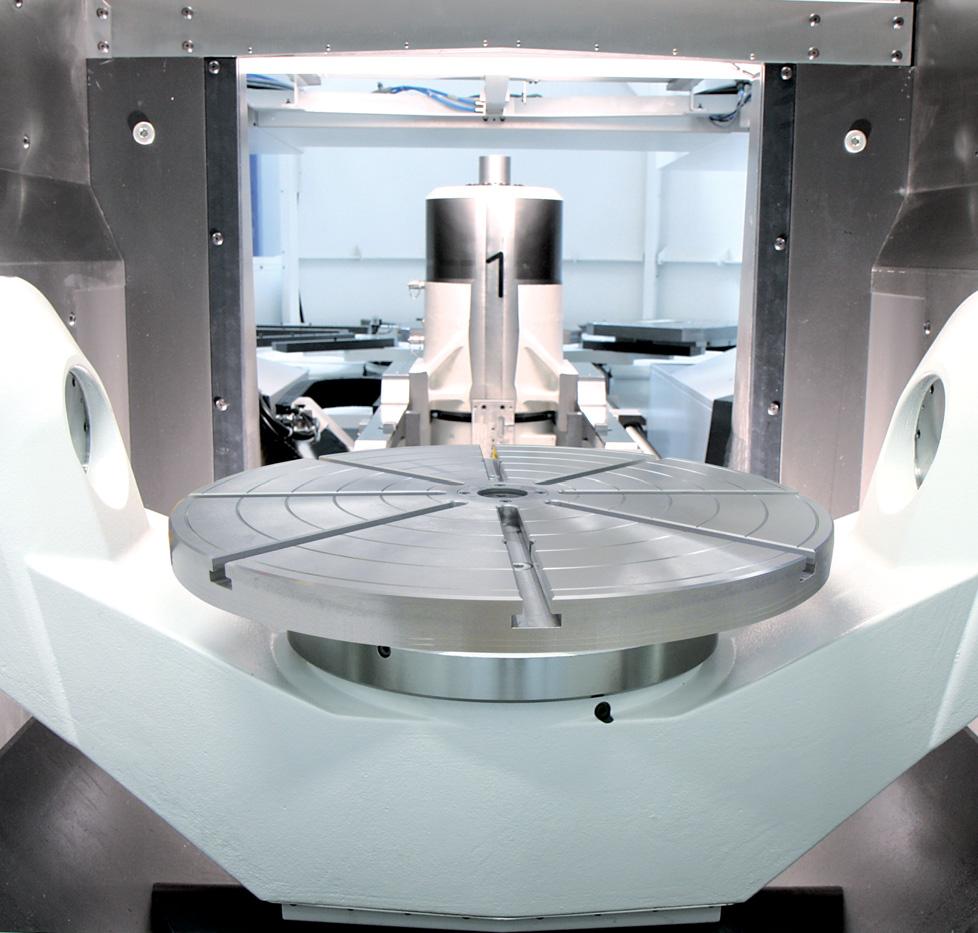

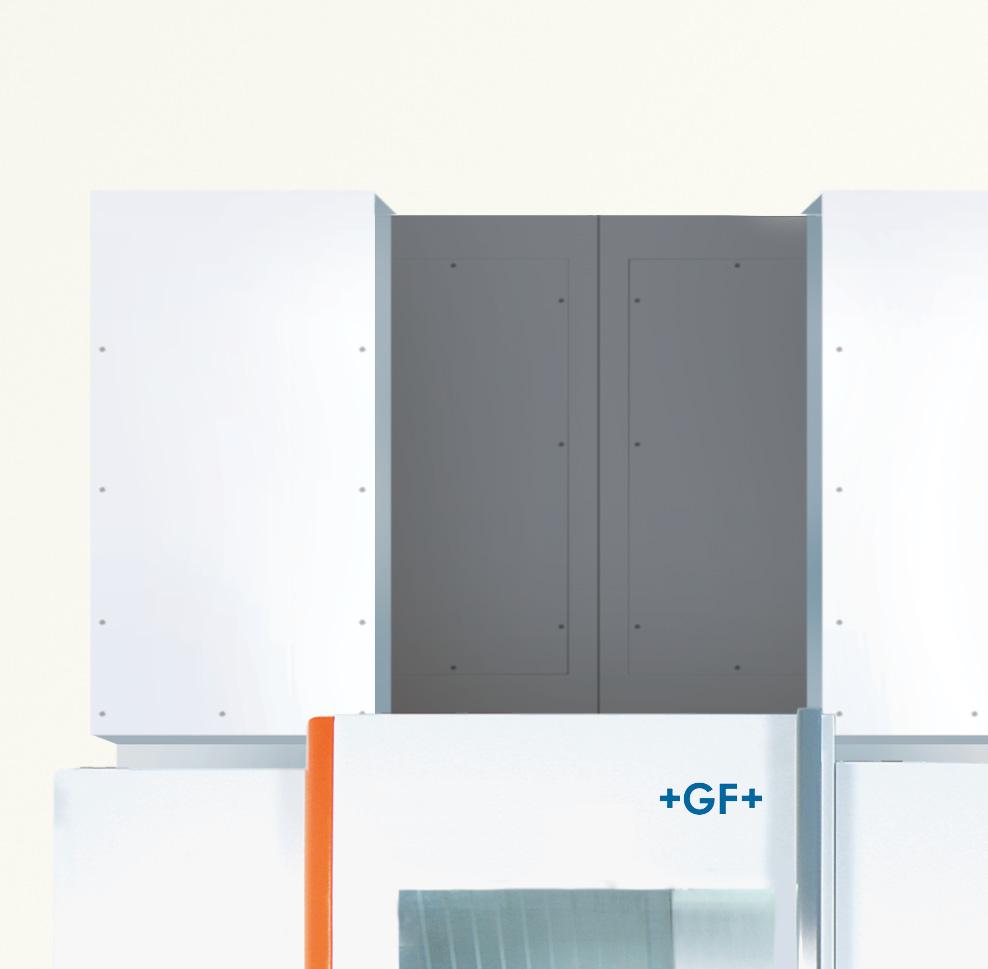

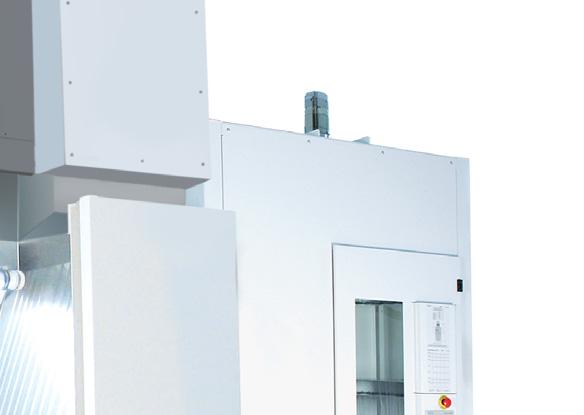

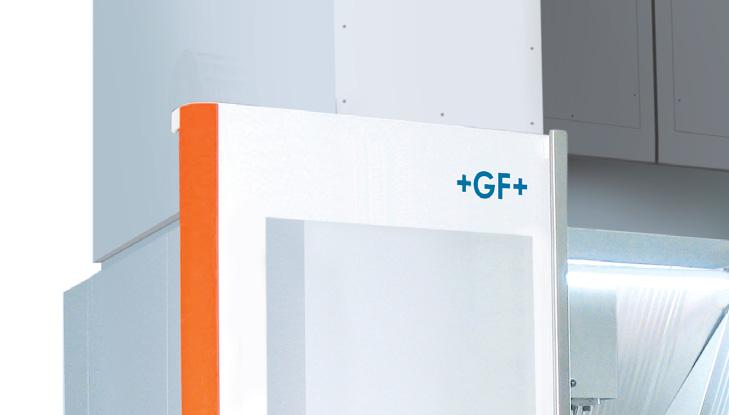

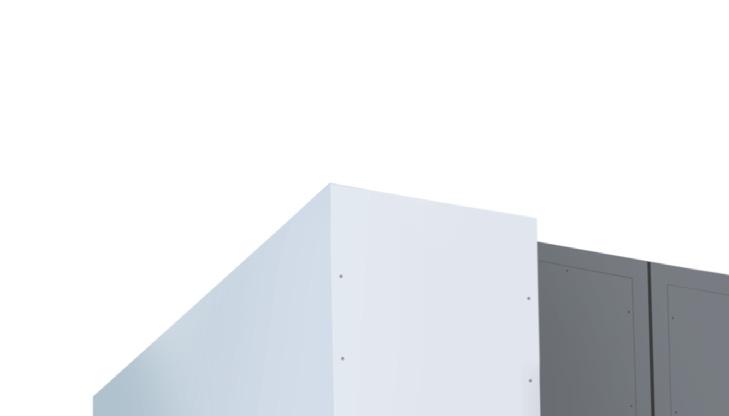

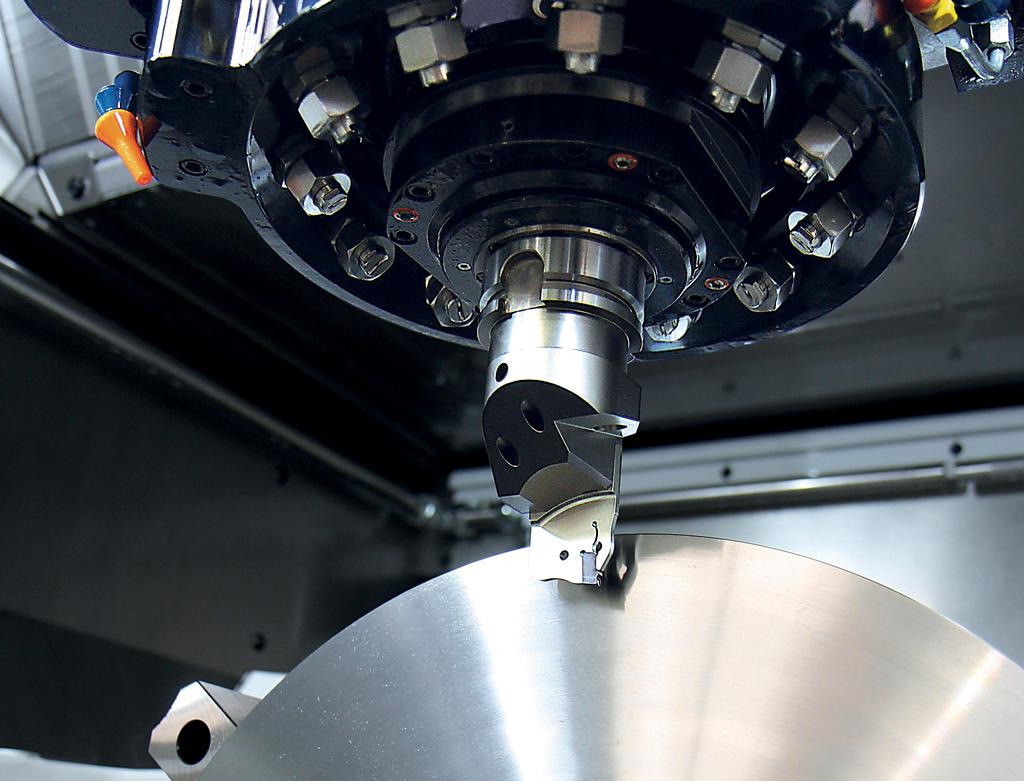

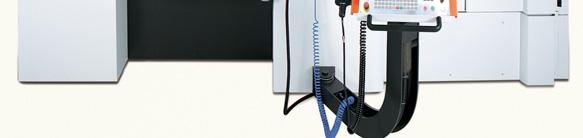

2 Mikron MILL P 800 U ST Soustružení. Hrubování. Dokončování. Jediná upínací operace. Mikron MILL P 800 U ST pro simultánní soustružení je nové řešení, založené na úspěšném stroji Mikron HPM 800U. Portálový koncept poskytuje perfektní podmínky pro vysokou přesnost a optimální povrch obrobků. Vysoce kompaktní design Kompletní ochranná skříň pro čisté pracovní podmínky Odstraňování olejové mlhy pro čistý vzduch Duální pohon osy Y pro dynamiku a stabilitu Zakrytí os z nerezové oceli Všechny osy se systémy přímého měření Bezpečnostní dveře s velkým oknem a dvěma stěnami Zásobník nástrojů s kapacitou 60, 120, 170 nebo 215 nástrojů Heidenhain TNC 640 Siemens 840D sl Bezpečnostní okno odolné proti poškrábání Dynamický a silný. Otočný naklápěcí stůl se třemi vodou chlazenými pohony. Zvýšená stabilita pro maximální životnost nástroje s tříosým upínáním Tepelná izolace pro stálou přesnost Frézování a soustružení s automatizací i bez ní Naklápěcí osa s duálním pohonem Současné zpracování až 800 kg Soustružení s výhodami při výrobě Rychlost a přesnost Kompletní obrábění na stroji Mikron MILL P 800 U ST znamená rychlejší výrobu a přesnější obrobky. Protože odpadá nutnost opakovaného upínání, získáte přesnější vystředění, rychlejší manipulaci s obrobkem a strávíte méně času nastavováním. Maximální kompaktnost Nižší pořizovací a provozní náklady díky kompletnímu obráběcímu centru, které šetří prostor. Dokonalá automatizace Optimální integrace do výroby díky široké řadě řešení automatizace, která jsou kompatibilní i s řadou Mikron HPM 600U/800U. 2 Mikron MILL P 800 U ST

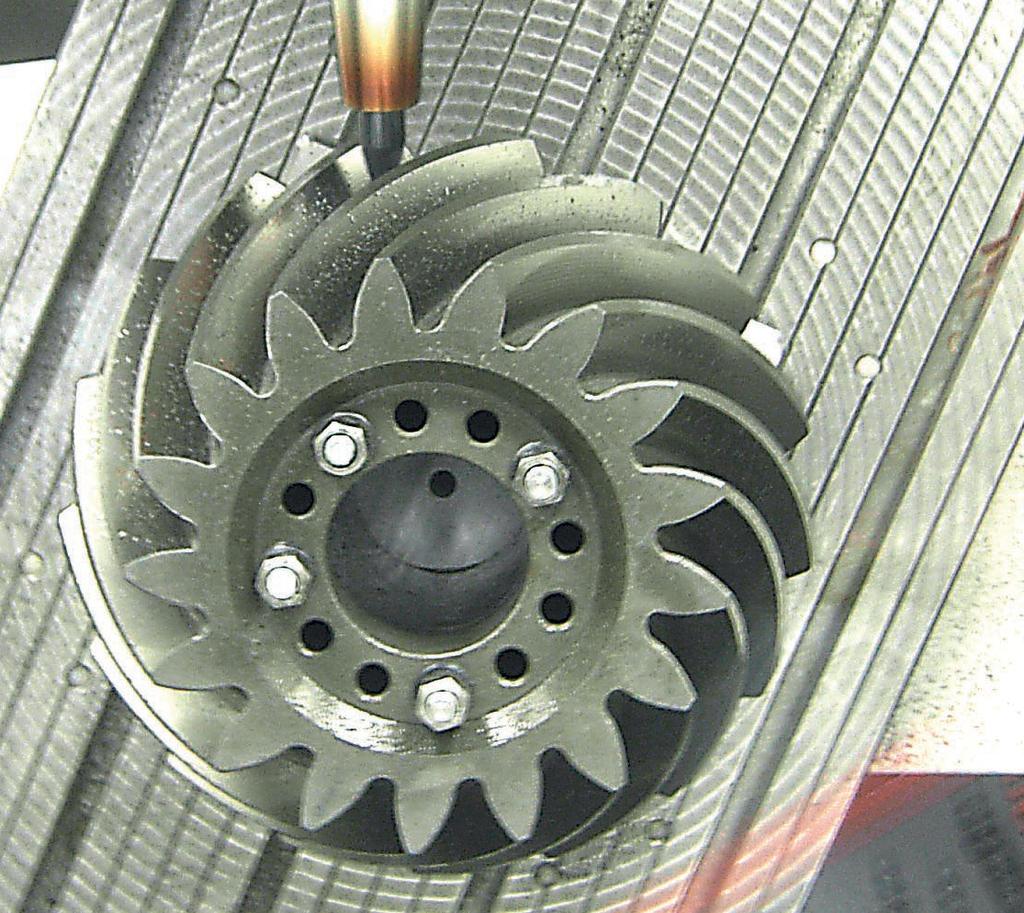

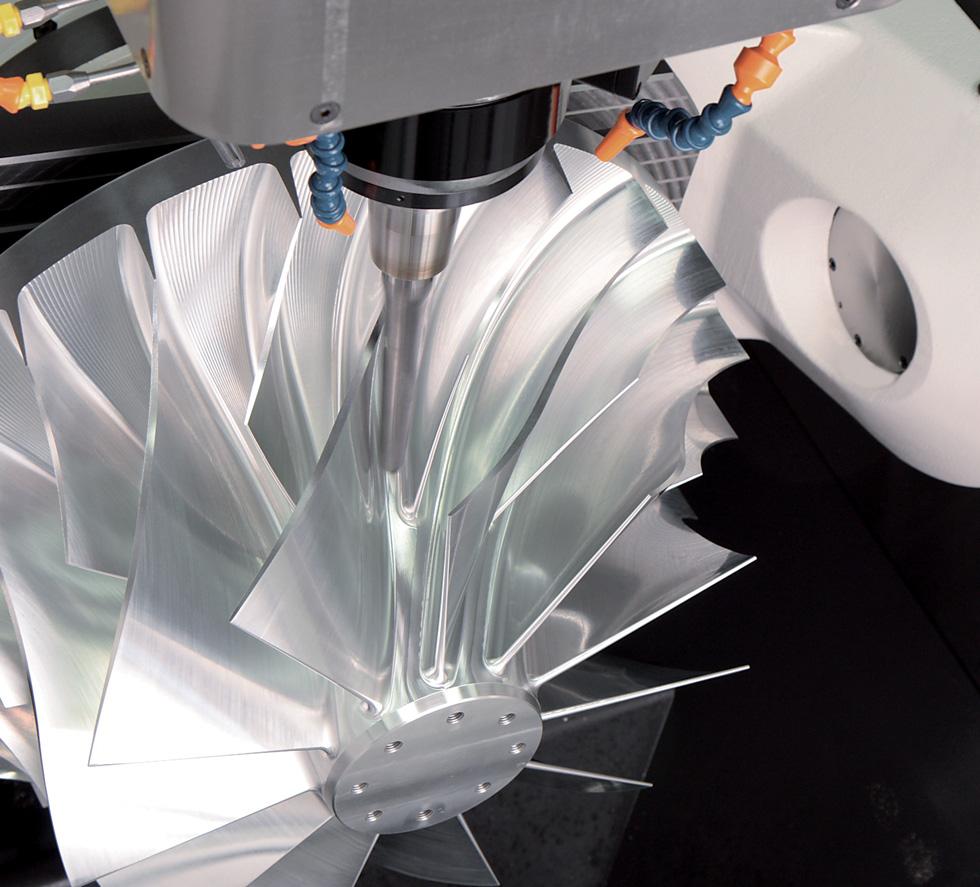

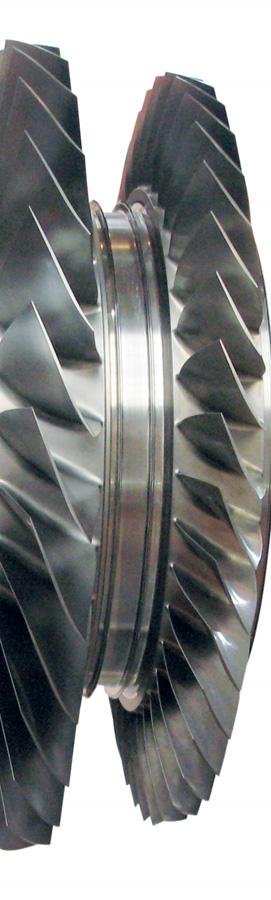

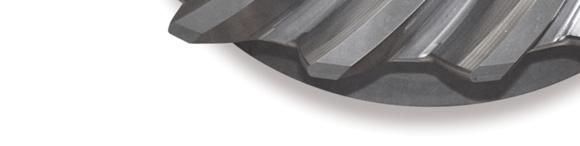

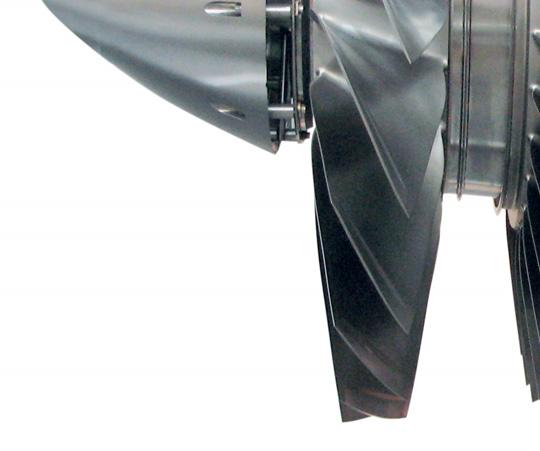

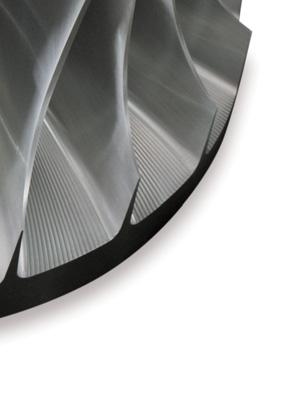

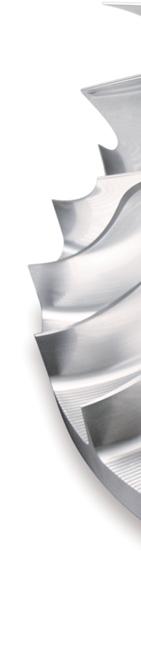

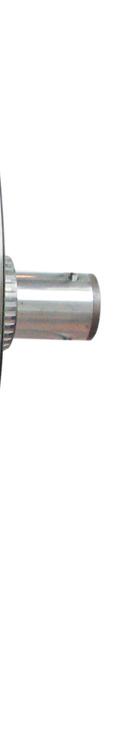

3 Aplikace Soustružení a frézování v jediné upínací operaci. Zvýšená přesnost, rychlejší výroba. Letectví Motorové těsnicí kruhy, lopatkové disky, rotory, kompresorové skříně, brzdové třmeny Energetika Oběžná kola, ozubená kola, skříně Strojírenský průmysl Pláště motorů, pracovní stoly strojů, sklíčidla soustruhů, příruby, převodové skříně, lopatkové disky 3 Mikron MILL P 800 U ST

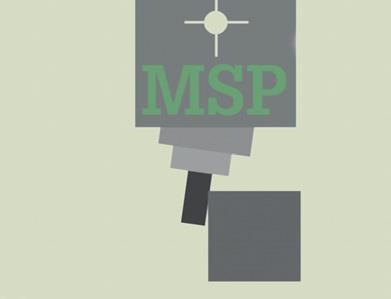

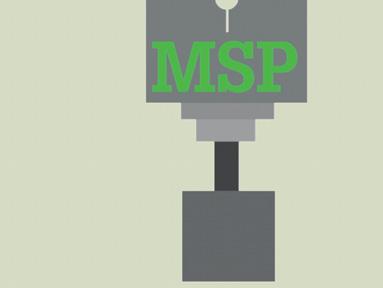

4 Hlavní vlastnosti Spolehlivost MSP - Ochrana stroje a vřetena Kvalita Souběžné změny polohy nástroje (kolmo k povrchu obrobku) poskytují vysoce kvalitní povrchy. MSP MSP V Brzdná dráha V Brzdná dráha Jediná ochrana vřetena na světě, která funguje ve všech směrech! K většině kolizí dochází při prvním spuštění nového CNC programu. Ochrana MSP nabízí pro takové případy tu nejvyšší úroveň ochrany. Produktivita Automatická výměna palet bez omezení přístupu k pracovnímu prostoru. Kompletní řešení Palety vhodné pro frézování a soustružení. Ø 500 mm Lze používat i předchozí typy palet. 400 x 400 mm 500 x 500 mm 50 mm/m x 630 mm Ø 730 mm 100 mm/m mm/18mm Výměník palet prochází skrz stroj. 100 mm/m mm/18mm Kompaktní rozměry Ergonomie Automatizace s výměníkem palet Automatizace se zásobníkem palet Odvod třísek suchý i mokrý čisté zpracování Nástrojové vřeteno pro náročné situace při zpracování Zásobník nástrojů rychlá výměna 60, 120, 170 nebo 215 nástrojů Infračervený měřicí snímač Vnitřní chlazení nástroje Odsávání mlhy Otočné dohlížecí okno Mazání minimálním množstvím chladiva Řešení podle potřeb zákazníka 4 Mikron MILL P 800 U ST

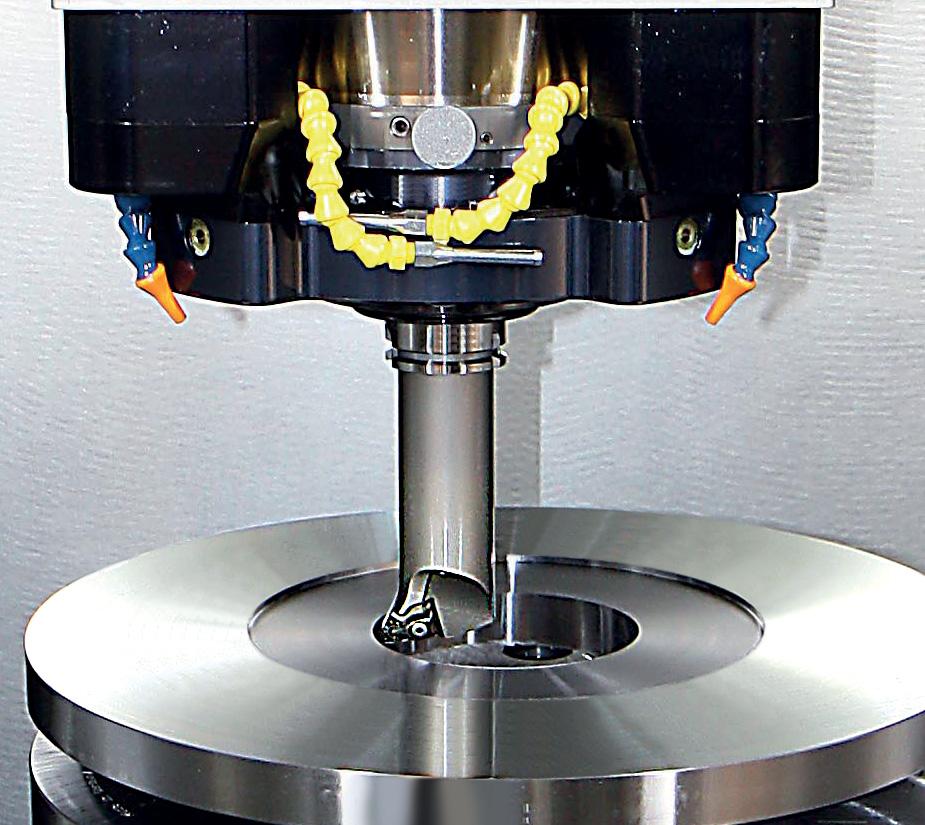

5 Výhody frézování a soustružení Úspora času díky kompletnímu zpracování Obrobky zůstávají při frézování i soustružení na stejném stroji. Prostoje na obrobcích jsou minimalizovány. Nižší cena nástrojů Obrábění se soustružnickými nástroji je cenově efektivnější. Přesné povrchy Těsnicí drážky pro utěsnění vyšších tlaků. Hladké povrchy snižují náročnost čištění. Vyšší přesnost vystředění Spojením soustružení a frézování je možné snadněji a rychleji dosáhnout lepší přesnosti vystředění a vyvážení. 5 Mikron MILL P 800 U ST

6 Technické údaje Mikron MILL P 800 U ST Pracovní rozsah Podélně X mm Příčně Y mm Svisle Z mm Osa A º Osa C º Počet simultánních os ks Posuvy Rychlost posuvu Rychloposuv X, Y, Z m/min A, C min -1 Pracovní vřeteno Pracovní vřeteno Výkon vřetena 40% ED kw HSK-T63 Točivý moment 40% ED Nm Přesnost XYZ ISO 230-2(97) Přesnost A μ Opakovatelnost R μ /-111 n x os/5 simultánních 61 50, Pracovní stůl Upínací plocha Špičkový moment v ose C Max. hmotnost obrobku Ø mm Nm kg 550 / Automatizace Zásobník nástrojů Měření nástrojů laserem Infračervená dotyková sonda počet pozic 60, 120, 170, 215 volitelně volitelně Hmotnost Hmotnost stroje kg Volitelné doplňky Automatický kryt kabiny Odsávání chladicí kapaliny, dopravník třísek Mazání minimálním množstvím chladiva Odsávání mlhy atd. Ofukování stlačeným vzduchem skrz vřeteno Ostatní služby Kurzy programování Kurzy technologie Školení údržby Řídicí jednotka Heidenhain TNC 640 Siemens 840D sl 6 Mikron MILL P 800 U ST

7 Mikron MILL P 800 U ST, 60 nástrojů Mikron MILL P 800 U ST, 60 nástrojů, 2 palety Mikron MILL P 800 U ST, nástrojů, zásobník palet se 7 12 paletami Mikron MILL P 800 U ST

8 GF Machining Solutions Na první pohled GF Machining Solutions s.r.o. Podolí Podolí (Brno) Tel Fax GF Machining Solutions Management SA, 2015 Technické údaje a vyobrazení nejsou závazné. Uvedené údaje nejsou zaručeny a mohou být změněny bez předchozího upozornění. Umožňujeme našim zákazníkům dělat svou práci účinně a efektivně nabízíme jim inovativní frézování, EDM, laser, vřetena i řešení upínání a automatizace. Naši nabídku technologií navíc doplňuje komplexní zákaznický servis.
