Specifická váha 1,46 g/cm 3 Napětí na mezi kluzu 43 N/mm 2

Transkript

1 Profilový systém ALFA Plastová okna ALFA jsou vyráběna z německého profilového systému SALAMANDER 2D. Vyniká zářivě bílou barvou v odstínu RAL9003. Systém zahrnuje okna, balkónové dveře a posuvné dveře. Stavební hloubka tohoto profilového systému činí 60 mm Základní materiál Plastová okna OTHERM ALFA jsou vyráběna z tvrdého stabilizovaného PVC s vysokou rázovou houževnatostí (DIN 7748). Výroba profilů je prováděna technologií vytlačováním roztaveného plastu přes kovovou šablonu (matrici). V tabulce níže jsou uvedeny základní vlastnosti použitého materiálu. Specifická váha 1,46 g/cm 3 Napětí na mezi kluzu 43 N/mm 2 Modul pružnosti > 2500 Mpa Vrubová houževnatost > kj/m 2 Koeficient délkové roztažnosti 0,07 mm/(m C) Teplota měknutí C Tepelná vodivost Třída profilu dle ČSN EN ,16 W/(mK) Dobrá odolnost proti kyselinám, solím, alkoholům, aldehydům a kationtům Typové výrobky A V sortimentu systému ALFA je na výběr z mnoha typových výrobků, ve kterém chybí ven otvíravá okna a balkónové dveře. K dispozici jsou následující prvky OKNA pravoúhlá Jedná se o základní typy a tvary výrobků s různými systémy otevírání (klika, pákový ovladač, oboustranná klika se širokým křídlem. Fix Pevné křídlo Otvíravě sklopné Otvíravé Sklopné Dvoukřídlé Vícekřídlé (se sloupkem) OKNA šikmá a oblouková Jedná se o prvky s jednou či více zešikmenými stranami. U obloukových oken jde o zaoblení některé z částí okna či celé kruhové s členěním Popis profilového systému ALFA červen /13

2 Balkónové dveře dovnitř otvíravé Jedno a dvoukřídlé BD Pravoúhlé či zešikmené prvky s celoobvodovým kováním a okenní kličkou. Jedno a dvoukřídlé BD s oboustrannou klikou BD s AL prahem Pravoúhlé či zešikmené prvky s celoobvodovým kováním a oboustrannou klikou a FAB vložkou s rozetami. Jde o typ výrobku s celoobvodovým kováním a hliníkovým prahem s přerušením tepelného mostu Odstavně posuvné balkónové dveře a okna Jedná se o typ výrobků odstavně posuvným kováním, které umožňuje křídlo odsunout za navazující fixní díl. Na křídle i rámu jsou viditelné povrchové díly kování a vodící kolejnice. Ovládací kličky jsou použity speciální od dodavatele kování a není možno použít standardní okenní kličky. Jedno a dvoukřídlé křídlé PSK 160S nespřažené U tohoto výrobku je pomocí speciálního kování umožněno odsunutí křídla před přilehlé fixní zasklení. Používá se standardní či široký rám a standardní či široké křídlo. Mechanismus kování umožňuje křídlo nejdříve sklopit, poté vysunout křídlo z rámu a po vodících kolejnicích v horní a dolní části s křídlem odjet před přilehlé fixní zasklení. Pojmem nespřažený typ vyjadřuje, že vyklopení a vysunutí křídla z rámu se provádí tahem za ovládací kliku. Jedno a dvoukřídlé křídlé PSK spřažené (sklopně posuvné) Systém je obdobný jako u předcházejícího typu, avšak sklopení a vysunutí křídla z rámu se provádí automaticky pohybem ovládací kliky. Odsunutí křídla před fixní díl se již provádí tahem za ovládací kliku. POZOR: při přivření křídla dojde k jeho zacvaknutí a nelze ho z exteriéru otevřít. PSK oboustranná klika s FAB uzamykáním (sklopně posuvné) Obdobně jako u balkónových dveří použít oboustrannou kliku s FAB vložkou. Vnější klika je snížená pro umožnění plného zajetí křídla včetně kliky před přilehlé fixní zasklení. Pomocí oboustranné cyl. vložky je zamknuto celoobvodové kování. U dvoukřídlého provedení je oboustranná klika s cyl. vložkou umístěna pouze na hlavním křídle 1.15 Popis profilového systému ALFA červen /13

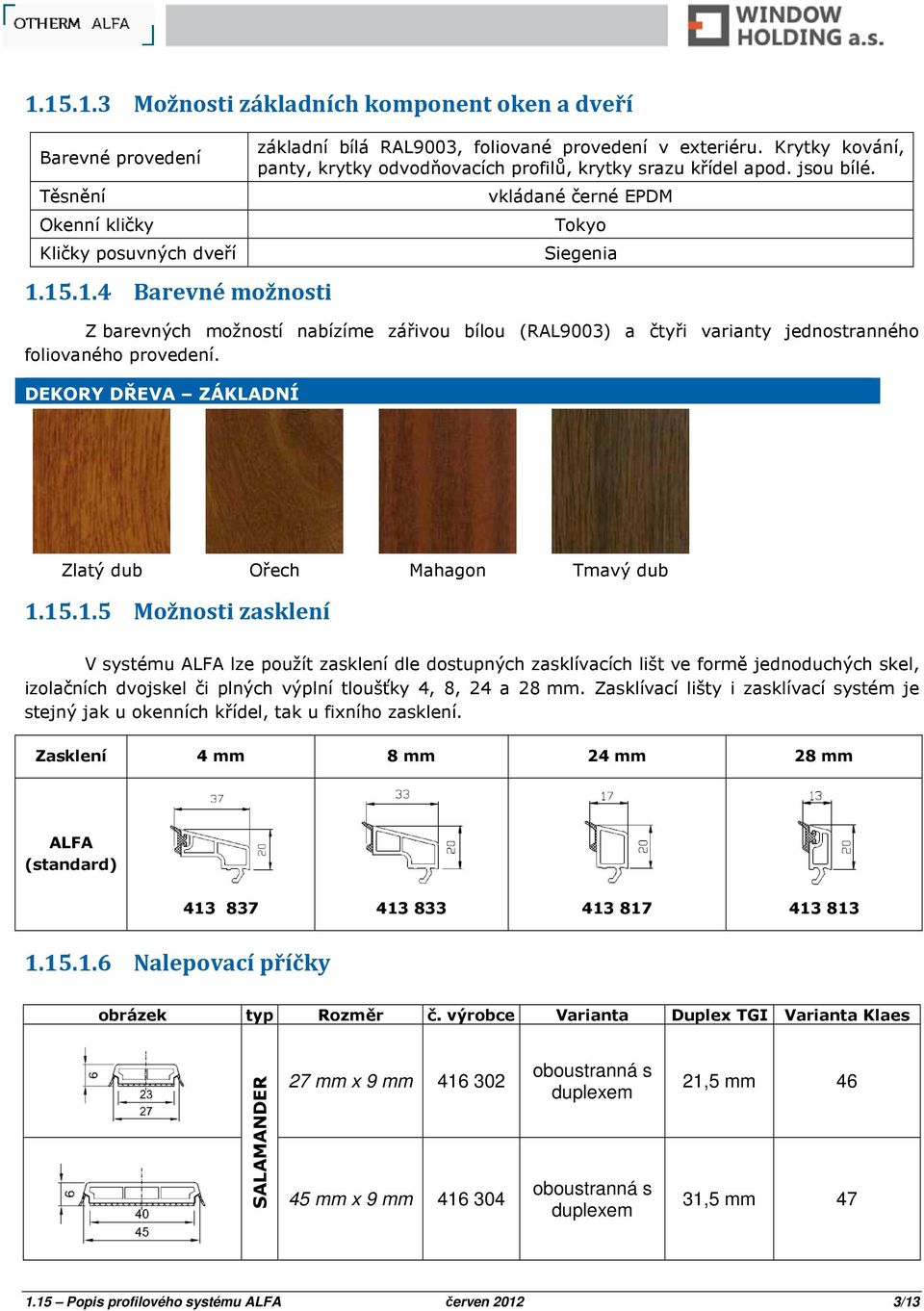

3 Možnosti základních komponent oken a dveří Barevné provedení Těsnění Okenní kličky Kličky posuvných dveří Barevné možnosti základní bílá RAL9003, foliované provedení v exteriéru. Krytky kování, panty, krytky odvodňovacích profilů, krytky srazu křídel apod. jsou bílé. vkládané černé EPDM Tokyo Siegenia Z barevných možností nabízíme zářivou bílou (RAL9003) a čtyři varianty jednostranného foliovaného provedení. DEKORY DŘEVA ZÁKLADNÍ Zlatý dub Ořech Mahagon Tmavý dub Možnosti zasklení V systému ALFA lze použít zasklení dle dostupných zasklívacích lišt ve formě jednoduchých skel, izolačních dvojskel či plných výplní tloušťky 4, 8, 24 a 28 mm. Zasklívací lišty i zasklívací systém je stejný jak u okenních křídel, tak u fixního zasklení. Zasklení 4 mm 8 mm 24 mm 28 mm ALFA (standard) Nalepovací příčky obrázek typ Rozměr č. výrobce Varianta Duplex TGI Varianta Klaes SALAMANDER 27 mm x 9 mm mm x 9 mm oboustranná s duplexem oboustranná s duplexem 21,5 mm 46 31,5 mm Popis profilového systému ALFA červen /13

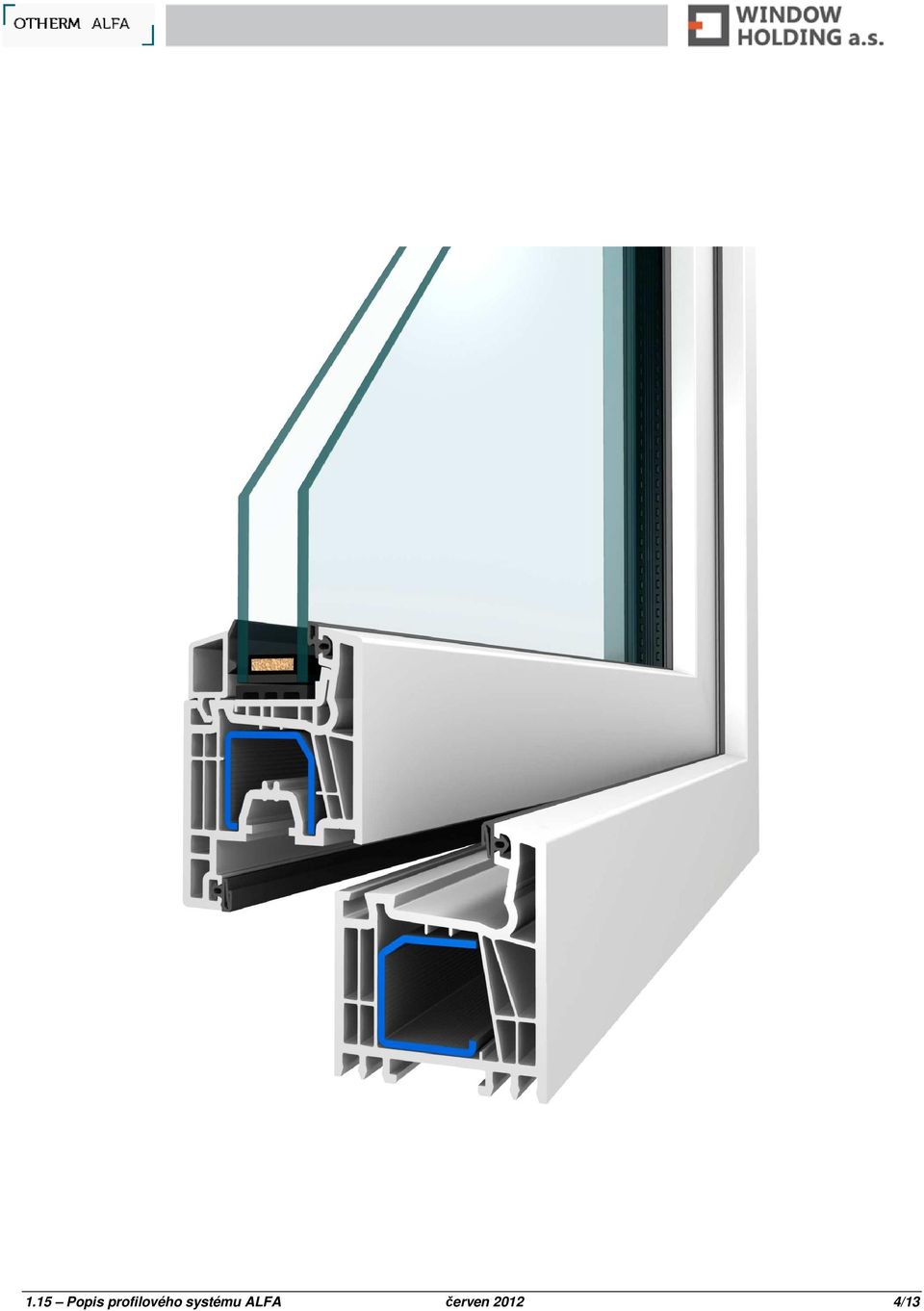

4 1.15 Popis profilového systému ALFA červen /13

5 OKNA, BALKÓNOVÉ DVEŘE A POSUVNÉ DVEŘE ALFA Základní vlastnosti oken a balkónových dveří Stavební hloubka rámu Stavební hloubka křídla 60 mm 60 mm Počet komor (profily rámu a okenního křídla) 5 Tloušťka ocelových výztuh rámu a křídla Prostup tepla sklem U g Prostup tepla oknem U w (4-16-4) Distanční rámeček Výška zasklívací lišty Těsnění 2 mm 1,1 W/m 2 K 1,3 W/m 2 K Plastový TGI-W, černý 20 mm 2x dorazové, EPDM černé Průvzdušnost Třída 4 / i LV = 0,06*10-4 m 3 /s.pa -0,67 Zatížení větrem C Co je standardem V tabulce níže je uveden přehled základního provedení otvíravě sklopného okna, které lze dle požadavku zákazníka měnit. Barva profilů Krytky dílů kování okno balkónové dveře posuvné dveře bílá RAL9003 plastové bílé Klička bílá Tokyo bílá Tokyo bílá Siegenia těsnění vkládané černé Zasklení (U g = 1,1 Wm -2 K -1 ) Distanční rámeček Kování bezpečnost pojistka proti chybné manipulaci Černý TGI-W Celoobvodové Siegenia Titan AF Jeden bezpečnostní uzavírací bod přizvedavač křídla Ano Ano Ne balkónová západka a madélko Ne Ano Ne mikroventilace Ano Ano Ne Pozn.: mikroventilace, je pro OS okna od výšky křídla 351mm Ano 1.15 Popis profilového systému ALFA červen /13

6 Základní profily Rám Dostupné jsou dvě varianty rámů. Standardní se používá jako základní rám u oken a balkónových dveří. Široký rám je možno použít jako rozšířenou variantu např. z důvodu zateplení špalety. Nevýhodou širokého rámu jsou viditelné připevňovací vruty výztuhy (jako u sloupku). Číslo profilu šířka I x Použití standardní mm 2,0 mm = 1,34 cm 4 balkónové dveře okna posuvné dveře (PSK) široký mm 2,0 mm = 3,68 cm 4 balkónové dveře okna posuvné dveře (PSK) Křídlo Dostupné jsou dvě varianty křídel pro okna a balkónové dveře. Standardní se používá jako základní křídlo u oken a balkónových dveří. Široké křídlo lze použít u oken a balkónových dveří z důvodu rozměrových limitů či na přání zákazníka. V sortimentu okenních křídel není dostupná ven otvíravá varianta. Číslo profilu šířka I x Použití standardní mm 2,0 mm = 2,33 cm 4 balkónové dveře okna posuvné dveře (PSK) široké mm 2,0 mm = 7,98 cm 4 balkónové dveře okna posuvné dveře (PSK) Ven otvíravé mm 2,0 mm = 5,95 cm 4 Ven otvíravá okna a balkónové dveře 1.15 Popis profilového systému ALFA červen /13

7 Sloupek / poutec K dispozici jsou dva typy sloupků (poutců) ve dvou pohledových šířkách. Profily lze používat jako rámové i křídlové sloupky a poutce. Při konstrukci prvků je nutno hlídat statické možnosti (zatížení větrem). Číslo profilu šířka I x Umístitelné okenní závěsy mm 2,0 mm = 1,30 cm 4 1 ks mm 2,0 mm = 4,96 cm 4 1 ks mm 2,0 mm = 7,25 cm 4 2 ks Odvodnění Odvodnění funkční spáry může být provedeno ve třech variantách dle požadavku zákazníka. Standardně se provádí čelní odvodnění s krytkami odvodňovacích otvorů. Spodní nestandardní odvodnění se volí pouze při výslovném přání zákazníka a musí se pamatovat na řádné utěsnění vnějšího parapetu k podkladní liště. Žádné odvodnění se volí pouze při umístění prvku v interiéru (bez styku s deštěm) Kotvení Standardně je z výroby provedena příprava pro kotvení turbošrouby (průměr otvorů 6,5mm) a jsou předvrtány otvory pro svorníky spojů. Ve spodní části je vhodnější používat páskové kotvy z důvodu nenarušení spodního rámu otvory pro turbošrouby, které mohou být u některých zákazníků podnětem pro reklamaci Popis profilového systému ALFA červen /13

8 Spojovací a výztužné profily Spojovací profily Spojovací profily se používají pro vytvoření sestav z více prvků (rámů) a v současné době jsou dostupné pouze pevné. Použitelnost jednotlivých typů se liší dle celkové velikosti sestavy a dle velikosti zatížení větrem (viz. statické výpočty). Součástí spojů jsou příslušné plastové profily, výztuhy, kompripásky a svorníky. Délky svorníků jsou nastaveny pro standardní rám. Při spojování širokých rámů a rámů s rozšiřovacími profily Back Office při tvorbě smlouvy vybere správný rozměr svorníku nebo závitovou tyč pro nařezání na správnou délku na stavbě (může ovlivnit cenu). Spoj Označení v konstrukci Klaes Označení v příslušenství Klaes obrázek Vzdálenost mezi rámy I x [cm 4 ] Dilatace Použití Kotevní patky Barva S10 S-10 PDS_60_ B PDS_60_ PD PDS_60_ PDZ 1,5 mm 0,0 ne vodorovně svisle ne ano S20 S-20 PDS_60_ B PDS_60_ PD PDS_60_ PDZ 15 mm 44,0 ne vodorovně svisle (nestandard na poptání) ano SD20 SD-20 PDS_60D_ B PDS_60D_ PD PDS_60D_ PDZ 19,5 mm 44,0 ano vodorovně svisle ano ano S40 spoj 90 S-40 PDS_60_416210B PDS_60_416210PD PDS_60_416210PDZ 26/86 mm (vnitřní/vnější rozměr) 7,12 ne svisle (40 x 40 x 2) ne ano S30 spoj S-30 Přes KNP pouze pro interiérové použití! dle úhlu 4,32 ne svisle ( 34 x 3,2) ne ano Spoj S10 Pevný spoj rámů bez možnosti dilatace. Dostupný je jak v oboustranném bílém, tak foliovaném provedení. Součástí spoje při zadání v Klaes jsou vnitřní a vnější plastové profily spoje, kompripáska a svorníky. Tento typ spoje je vhodný na nižší prvky, kde zatížení 1.15 Popis profilového systému ALFA červen /13

9 větrem přenesou výztuhy v rámech. Spoj je možné použít ve svislé i vodorovné orientaci. Délka spojovacích profilů odpovídá výšce spojovaných rámů bez podkladní lišty. V případě potřeby proběhnutí spoje přes spodní podkladní lišty (či rozšíření) je nutno toto uvést do poznámky k položce a řádně zkonstruovat v Klaes Spoj S20 Pevný spoj rámů bez možnosti dilatace. Dostupný je jak v oboustranném bílém, tak foliovaném provedení. Součástí spoje při zadání v Klaes jsou plastové profily s ocelovou výztuhou, kompripásky a svorníky. Tento spoj dosahuje díky ocelové výztuze vyššího momentu setrvačnosti a je použitelný u všech běžných sestav. Nejsou dostupné horní a dolní krytky plastových profilů. Spoj je možné použít ve svislé i vodorovné orientaci, která se vybírá v Klaes. Délka spojovacích profilů odpovídá výšce spojovaných rámů bez podkladní lišty. V případě potřeby proběhnutí spoje přes spodní podkladní lišty je nutno toto uvést do poznámky k položce s několika vykřičníky Rohový spoj 90 (S40) Spoj se používá pro spojení rámů do pravoúhlé sestavy s vnitřním či vnějším úhlem 90. Dostupný je jak v oboustranném bílém, tak foliovaném provedení. Součástí spoje při zadání v Klaes je plastový profil s ocelovou výztuhou a kompripásky. Kotevní prvky ani spojovací šrouby nejsou součástí dodávky. Bez pomocného rozšiřovacího profilu 60 mm nelze osadit sestavu dvěma kličkami k rohovému sloupku. Obdobně to platí při kombinaci jedné kliky u rohu a otvíravého okna se závěsy u rohu, kdy pro otevření na 90 je nutné použít rozšiřovací profily 60 mm. Při umístění otvíravého křídla se závěsy u rohového sloupku bez rozšiřovacího profilu nelze křídlo otevřít do plných Rohový variabilní spoj (S30) Tento spoj disponuje pouze jednokomorovým konstrukčním uspořádání. Spoj je vhodný pouze pro použití v interiéru bez nároků na izolační vlastnosti spoje! Spoj se používá pro spojení rámů do nepravoúhlé sestavy s vnitřním či vnějším úhlem v rozsahu 90 až 270. Dostupný je jak v oboustranném bílém, tak foliovaném provedení. Součástí spoje při zadání v Klaes jsou plastové profily s ocelovou výztuhou a kotevní patky. V systému nejsou dostupné horní a dolní krytky. V případě osazení sestavy dvěma kličkami na křídlech, umístěných u variabilního rohu (z důvodu kolize při sklápění či otvírání křídla), musí být použit rozšiřovací profil 60mm či 20 mm mezi rámem okna a rohem Popis profilového systému ALFA červen /13

10 Výztužné profily Výztužné profily se používají pro vyztužení svislých či vodorovných profilů, zejména sloupků a poutců. Součástí dodávky je plastový krycí profil a ocelová výztuha. K dispozici nejsou koncovky, spojovací materiál ani kotvy. Označení Klaes Barva rozměr I x Dodací termín Poznámka PDS_76_ B bílá 56 x 67 mm 19,31 cm týdny jekl 60 x 40 x 2 mm 1.15 Popis profilového systému ALFA červen /13

11 Doplňkové profily ALFA V této části jsou umístěny doplňkové profily, které se vztahují k profilovému systému ALFA. Jedná se zejména o podkladní a rozšiřovací profily, které jsou profilově závislé Podkladní profily Podkladní profil je umístěn v dolní části pod rámem a většinou vytváří vnější a vnitřní polodrážku pro umístění exteriérového a interiérového parapetu s možností nalepení paropropustných a parotěsných fólií. K dispozici je mnoho doplňkových profilů, které jsou dostupné i v barevném provedení. Standardně je na okna a balkónové dveře dodávána 20 mm vysoká podkladní lišta , která vytváří vnější i vnitřní polodrážku pro parapet. U vstupních dveří není standardně pod práh umístěn podkladní profil. Podkladní profily , a mají stejnou stavební hloubku jako rám a nevytváří tak polodrážku pro parapet. Konstrukce Klaes výška komor fóliované provedení I x Popis varianty Použití mm 2 ne - Standardní okenní podkladní profil dveře mm 5 ne - nestandardní okenní podkladní profil dveře mm 4 ano - Podkladní profil se stavební hloubkou 60mm dveře, vstupní dveře mm 4 ano - Podkladní profil se stavební hloubkou 60mm. Lze použít výztuhu (I x = 2,4 cm 4 ) dveře, vstupní dveře mm 4 ano - Podkladní profil se stavební hloubkou 60mm. Lze použít výztuhu 2x z příslušenství Klaes (2x I x = 7,2 cm 4 ) dveře, vstupní dveře Rozšiřovací profily Dostupné jsou typy rozšiřovacích profilů rámu, které se používají pro zvýšení jeho pohledové šířky (např. z důvodu zateplení stavební konstrukce). Profily lze vzájemně kombinovat a zvýšit tak vyskládanou šířku. Doporučuje se však použít max. tři rozšiřovací profily z důvodu tepelné roztažnosti a tvarové stability Popis profilového systému ALFA červen /13

12 Standardně jsou zadány profily bez ocelové výztuhy. V některých případech je však nutno výztuhu zadat z příslušenství. Jedná se zejména o tyto případy: rozšiřovací profil ve fóliovaném provedení; rozšiřovací profil pod rolety; rozšiřovací profily s přídavným zatížením (kotvení na kotvy, spoje s rozšiřovacími profily apod.). Vždy je nutno pamatovat na stabilitu a možnost ukotvení prvku. Konstrukce Klaes výška komor fóliované provedení I x Popis varianty Použití mm 4 ano - Rozšiřovací profil se stavební hloubkou 60mm dveře, vstupní dveře mm 4 ano - Rozšiřovací profil se stavební hloubkou 60mm. Lze použít výztuhu (I x = 2,4 cm 4 ) dveře, vstupní dveře mm 4 ano - Rozšiřovací profil se stavební hloubkou 60mm. Lze použít výztuhu 2x z příslušenství Klaes (2x I x = 7,2 cm 4 ) dveře, vstupní dveře ,2 cm 4 PDR_76_V_ Výztuha rozšíření (100mm) Rozšiřovací profil lze umístit na libovolnou stranu rámu výplně otvorů, je však vhodné se vyvarovat rohovým napojení rozšiřovacích profilů (např. současné umístění na boku a na hoře) z důvodu možných problémů s těsností tohoto napojení, nevzhlednými spárami a deformacemi spoje. Při použití napojení rozšiřovacích profilů je nutné zadat z příslušenství Klaes speciální příplatek (SPV-SESAZENI-PROFIL). Nedoporučuje se používat celkovou skladbu rozšíření více jak 200 mm a 3ks z důvodu stability. Při použití horních či spodních rozšíření více jak 100 mm je nutno v sestavách použít ukotvení spoje. Kotva spojů je v současnosti řešena jako nestandardní díl Popis profilového systému ALFA červen /13

13 OBSAH Profilový systém ALFA Základní materiál Typové výrobky Možnosti základních komponent oken a dveří Barevné možnosti Možnosti zasklení Nalepovací příčky OKNA, BALKÓNOVÉ DVEŘE A POSUVNÉ DVEŘE ALFA Základní vlastnosti oken a balkónových dveří Co je standardem Základní profily Odvodnění Kotvení Spojovací a výztužné profily Spojovací profily Výztužné profily Doplňkové profily ALFA Podkladní profily Rozšiřovací profily Popis profilového systému ALFA červen /13
