1 multiprotec - OCHRN TOPNÉHO SYSTÉMU PŘED KOROZÍ NÁVOD K INSTLCI 3 28 ORO ipr YS D L E T N N E R E ZOV É 16 Z Á RU Č N Í D O B Č Á S T I KOT L E ) Přívod plynu 2) Uzávěr plynu 3) Kondenzační kotel Seradens 4) Topný systém ÚT ) Uzávěr výstupu ÚT 6) Výstup ÚT 7) Uzávěr zpátečky ÚT 8) Zpátečka vytápění 9) Přívod studené vody ) Zpětná klapka 11) Přepad pojistného ventilu 12) Odvod kondenzátu 13) Kanalizace 14) Zásobník TV 1) Výstup ohřevu TV 16) Zpátečka ohřevu TV T GEM/SERDENS/-2013/v ) Přívod studené vody 18) Výstup TV 19) Cirkulace TV 20) Cirkulační čerpadlo 21) Pojistný ventil se zpětnou klapkou 22) Expanzní nádrž pitné vody 23) Redukční ventil 24) Uzávěr výstupu 2. MTO 2) Výstup 2. MTO 26) Uzávěr zpátečky 2. MTO 27) Zpátečka 2. MTO 28) Teplovodní podlahové vytápění 29) Bezpečnostní termostat 30) Dopouštění systému ÚT 31) Filtr ÚT 13 NEZPOMEŇTE Vyplňte datum montáže (prodeje) spotřebiče do záručního listu. multiprotec (nepřítomnost v systému ÚT má za následek zánik záruky). plikaci zaznamenejte do záručního listu. Nepoužívejte horizontální odvod spalin (turbo). Nepoužívejte směšovací rozdělovač pro podlahové vytápění.

2 Návod k instalaci Seradens 1. ÚVODNÍ INFORMCE Instalace kotle musí být provedena kvalifikovaným pracovníkem oprávněné organizace s oprávněním pro montáže plynových zařízení ve smyslu platných předpisů, norem a podle schválené projektové dokumentace (dále jen PD). Na instalaci musí být provedena výchozí revize a tlaková zkouška plynovodu revizním technikem plynových zařízení. Instalace zásobníku, příslušenství a veškeré související práce musí být provedeny kvalifikovanými pracovníky oprávněných organizací ve smyslu platných předpisů, norem a podle schválené PD. Uvedení kotle do provozu, připojení jeho elektrických částí (včetně čidel regulace) a seřízení musí být provedeno pouze servisním technikem autorizované servisní organizace dovozce. Kontakt na servisního technika působícího ve Vaší oblasti Vám sdělíme na zákaznické lince Seznam servisních techniků najdete též na Upozornění: Nedodržení pokynů uvedených v tomto návodu k instalaci má za následek kompletní ztrátu záruky na kotel (zásobník). Horizontální odvod spalin (turbo) Zakázané zapojení systému ÚT Upozornění: Směšovací pulsní rozdělovač nelze s kondenzačním kotlem použít. strana 2

3 2. UMÍSTĚNÍ KOTLE 2.1 Připojovací rozměry Seradens 2-17C, -2C D E SERD-02-0 D C Čelní pohled B Boční pohled G H E mini mini I J K L M N O P R Horní pohled Zadní pohled Vyšroubované nohy (max. hodnoty) Zašroubované nohy (max. hodnoty) B C D E G H I J K L M N O P R , , , , strana 3

4 Návod k instalaci Seradens Seradens -2SEP D E SERD-03-0 C Čelní pohled B Boční pohled D G U H I J K V E mini mini L M N O P T S R Horní pohled Zadní pohled Vyšroubované nohy (max. hodnoty) Zašroubované nohy (max. hodnoty) B C D E G H I J K L M N O P R S T U V , , , 233, , , , 226, strana 4

5 2.2 Dimenze vstupů a výstupů Model Seradens 2 17 C 2 C 2 SEP Ø odvod spalin mm 60 Ø odvod spalin/přívod spalovacího vzduchu C 33 mm 60/0 nebo 80/12 Ø přívod plynu " 3/4 Ø výstup/zpátečka ÚT " 1 Ø vstup/výstup SV a TV " - - 3/4 Ø odvod kondenzátu mm 2 Ø přepad pojistného ventilu " 3/4 Ø vypouštění kotle mm Ø připojení modulu qua s " - - 3/4 2.2 Označení otvorů 1 Nastaveno na zemní plyn Přívod plynu 2 Odvod kondenzátu 3 Výstup ÚT 4 Zpátečka ÚT Přepad pojistného ventilu 6 Vypouštěcí ventil 7 Přívod SV (otvor č. 3) 8 Výstup TV (otvor č. 4) 9 Výstup 2. okruhu ÚT (příslušenství) Zpátečka 2. okruhu ÚT (příslušenství) strana

6 Návod k instalaci Seradens 3. PŘIPOJENÍ PŘÍVODU PLYNU, ODVODU KONDENZÁTU UŽITKOVÉ VODY Připojení přívodu plynu Plynovod připojte na kotel dle obrázku. Před kotlem nainstalujte uzavírací kohout DN 2. Tlaková ztráta plynovodu nesmí být větší než 0,1 kpa. Provozní tlak plynu musí být v rozmezí 17 2 mbar. Připojení odvodu kondenzátu Vývod sifonu odvodu kondenzátu z kotle zaústěte trvale do kanalizace. Dodržte minimální spád potrubí. Přes viditelný odtok zaústěte do kanalizace také přepadové potrubí pojišťovacího ventilu systému ÚT a zásobníku TV. Připojení rozvodu užitkové vody DOPORUČUJEME Přívod užitkové vody připojte na kotel (zásobník) dle příslušného schématu. objem zásobníku (l) objem expanze (l) Před vstup užitkové vody do kotle (zásobníku) nainstalujte kulový uzávěr DN 20 a pojišťovací ventil se zpětnou klapkou. Přepad pojišťovacího ventilu zaúsťuje do kanalizace přes viditelný úsek. Pokud je tlak v přívodu vody vyšší než bar, nainstalujte na kotel (zásobník) redukční ventil. Sestavu doporučujeme doplnit o uzávěr na výstupu TV z kotle (zásobníku) a v případě akumulačního ohřevu i o expanzní nádobu vyrovnávající zvýšení tlaku TV během ohřevu (viz tabulka). Tlak vzduchu v expanzi p = 3 bar. 0 Ochrana pitné vody Obecně je doporučeno ošetřovat studenou vodu vstupující do objektu za vodoměrem (redukčním ventilem) a pozitivně tak ovlivnit provoz všech domácích spotřebičů a instalací závislých na dodávce vody. Úpravu vody doporučujeme v případě, že je tvrdost vody vyšší než 1, mmol (8, dh, 1 F). Více informací najdete na 4. PŘIPOJENÍ SYSTÉMU ÚT Kotel bez ohřevu TV Před připojením systém ÚT řádně propláchněte a odstraňte případné nečistoty. Systém ÚT připojte na kotel dle schématu daného typu. Před výstup a zpátečku ÚT kotle nainstalujte uzavírací kohouty DN 2. Pojišťovací ventil ÚT a expanzní nádoba je součástí kotle Seradens bez ohřevu TV. Systém ÚT naplňte vodou, řádně odvzdušněte a zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v pravé horní části pod krytem kotle. Kotel s volitelným zásobníkem TV Před připojením systému ÚT řádně propláchněte a odstraňte případné nečistoty. Sejměte přední kryt a nainstalujte na zaslepené vstupy a výstupy potrubí z originální propojovací sady kotel/zásobník (obj. č. V ). Instalaci servopohonu, čidla teploty TV zásobníku a propojení do svorkovnice řídící jednotky kotle provede servisní technik při uvedení spotřebiče do provozu. Poté připojte systém ÚT na kotel dle schématu daného typu. Před výstup, zpátečku ÚT kotle a zpátečku ÚT zásobníku nainstalujte uzavírací kohouty DN 2. Pojišťovací ventil ÚT a expanzní nádoba je součástí kotle. Systém ÚT naplňte vodou, řádně odvzdušněte a zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v pravé horní části pod krytem kotle. Integrovaná propojovací sada, obj. č. V strana 6

7 Napouštění systému ÚT Pro napouštění systému ÚT použijte nainstalované napouštěcí/vypouštěcí armatury. Systém ÚT nejprve naplňte čistou vodou, poté řádně odvzdušněte a nakonec zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v pravé horní části pod krytem kotle. Kvalita a složení vody v topném systému má velký vliv na životnost kotle i na výkon celé topné soustavy. K naplnění nového systému ÚT je možné použít běžnou pitnou vodu z vodovodního řádu s hodnotou ph 7 8, s obsahem chloridů do 10 mg/l a tvrdostí vody do 1 dh (30 df).* V žádném případě nenapouštějte topný systém změkčenou vodou!* U nových systémů ÚT napuštěných změkčenou vodou, upravenou pomocí katexového filtru, může dojít k zanesení výměníku kotle a tím k zásadnímu snížení průtoku topné vody, na což se nevztahuje záruka. Na vyčištění, příp. výměnu zaneseného výměníku kotle se nevztahuje záruka!* Pro vyloučení případného vzniku elektrokoroze je při prvním naplnění pitnou vodou nutné do topného systému přidat inhibitor koroze multiprotec v poměru 1 : 0 (1 l multiprotecu na 0 l topné vody). V případě požadavku na pasivní ochranu topného systému před mrazem je nutné použít originální nemrznoucí směs inhibitoru koroze multiprotec ICE v odpovídající koncentraci. Při použití jiných nemrznoucích směsí nenese dovozce odpovědnost za případná poškození kotle.* Koncentrace přípravku multiprotecice teplotní objem systému ÚT pásmo C C C C C Nepoužití prostředků multiprotec a MultiProtec ICE má za následek zánik záruky!* U starších systémů ÚT je nutné před použitím inhibitoru multiprotec provést důkladné vyčištění a propláchnutí topné soustavy. V případě aplikace inhibitoru do znečištěného nebo nedostatečně vyčištěného systému ÚT může dojít k zanesení výměníku kotle a tím k zásadnímu snížení průtoku topné vody.* Na vyčištění, příp. výměnu zaneseného výměníku kotle se nevztahuje záruka!* Dopouštění systému ÚT Nainstalujte pevné propojení mezi přívodem studené vody a systémem ÚT, propojení musí být opatřeno dvěma uzávěry. Propojení slouží uživateli pro pravidelné dopouštění systému. Ochrana systému ÚT Topný systém musí být opatřen filtrem k zachytávání nečistot. Filtr musí být opatřen uzávěry před i za armaturou případně je možné použít tzv. filterball s integrovaným uzávěrem. Zajistěte i dostupnost.. PŘIPOJENÍ ODVODU SPLIN Instalace odvodů spalin Před zahájením montáže spalinového systému je nutné zkontrolovat, zda připravené díly odpovídají projektové dokumentaci (projektová dokumentace řeší průměr, délku a příslušenství systému). Spalinový systém musí být nainstalován tak, aby byla zajištěna jeho těsnost a spolehlivý odtok kondenzátu zpět směrem ke zdroji tepla. Při instalaci je nutné zejména zajistit: minimální sklon systému 3 směrem ke zdroji tepla, což je výškový rozdíl 6 mm na 1 m spalinové cesty, montáž hrdel dílů systému výhradně tak, aby směřovala ve směru toku spalin, mazání těsnění a konců trubek systému pouze originálním mazacím prostředkem, protahování flexibilních trubek komínovým tělesem provádějte pouze originálním protahovacím prostředkem, odpovídajícího průměru, s minimálně o 3 m delším provazem než je účinná výška komínu. * V případě jakéhokoli dotazu volejte strana 7

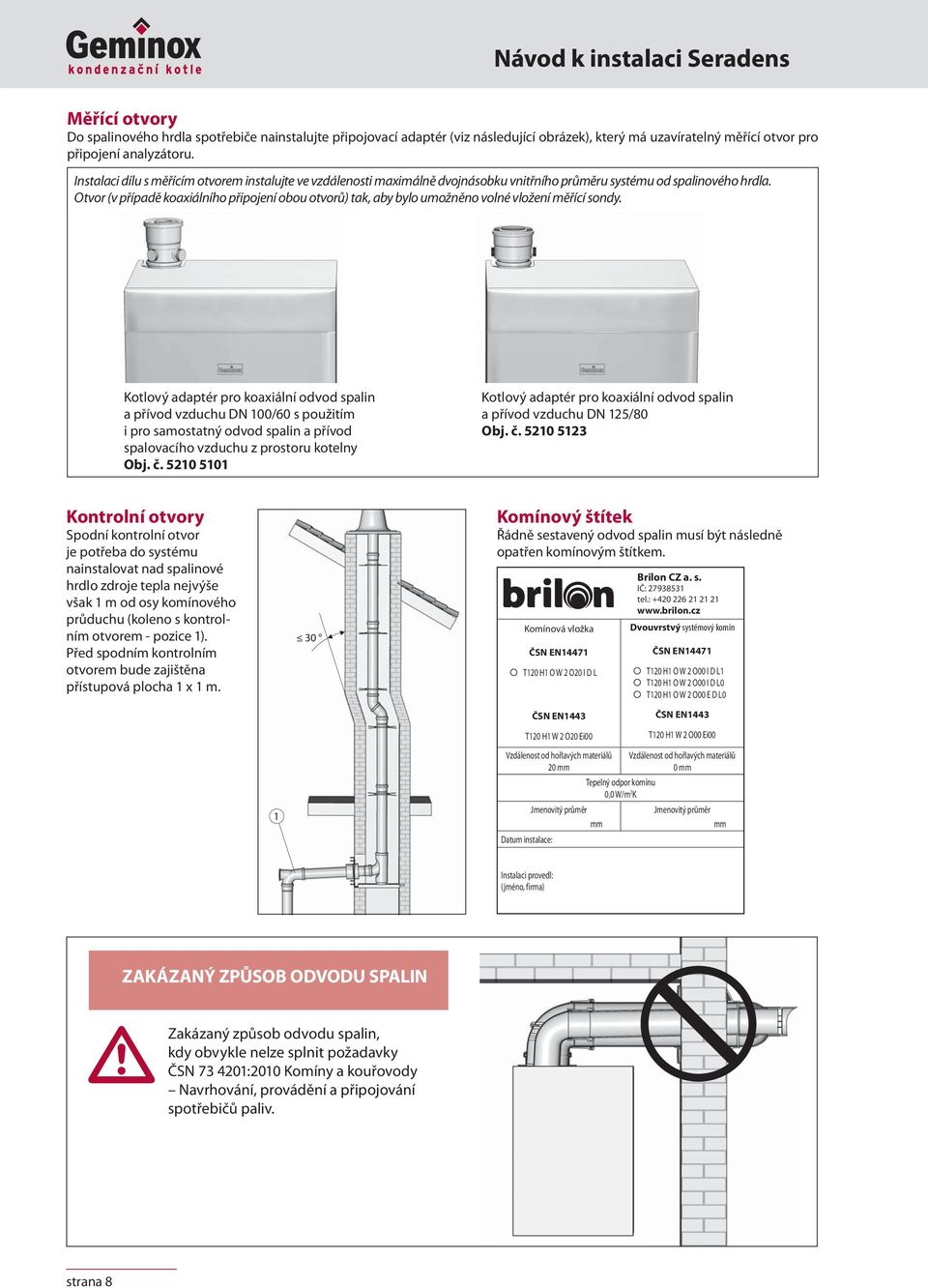

8 Návod k instalaci Seradens Měřící otvory Do spalinového hrdla spotřebiče nainstalujte připojovací adaptér (viz následující obrázek), který má uzavíratelný měřící otvor pro připojení analyzátoru. Instalaci dílu s měřícím otvorem instalujte ve vzdálenosti maximálně dvojnásobku vnitřního průměru systému od spalinového hrdla. Otvor (v případě koaxiálního připojení obou otvorů) tak, aby bylo umožněno volné vložení měřící sondy. Kotlový adaptér pro koaxiální odvod spalin a přívod vzduchu DN 0/60 s použitím i pro samostatný odvod spalin a přívod spalovacího vzduchu z prostoru kotelny Obj. č. 2 1 Kotlový adaptér pro koaxiální odvod spalin a přívod vzduchu DN 12/80 Obj. č Kontrolní otvory Spodní kontrolní otvor je potřeba do systému nainstalovat nad spalinové hrdlo zdroje tepla nejvýše však 1 m od osy komínového průduchu (koleno s kontrolním otvorem - pozice 1). Před spodním kontrolním otvorem bude zajištěna přístupová plocha 1 x 1 m Komínový štítek Řádně sestavený odvod spalin musí být následně opatřen komínovým štítkem. Komínová vložka ČSN EN14471 T120 H1 O W 2 O20 I D L ČSN EN1443 T120 H1 W 2 O20 Ei00 Vzdálenost od hořlavých materiálů 20 mm Jmenovitý průměr mm Datum instalace: Tepelný odpor komínu 0,0 W/m 2 K Brilon CZ a. s. IČ: tel.: Dvouvrstvý systémový komín ČSN EN14471 T120 H1 O W 2 O00 I D L1 T120 H1 O W 2 O00 I D L0 T120 H1 O W 2 O00 E D L0 ČSN EN1443 T120 H1 W 2 O00 Ei00 Vzdálenost od hořlavých materiálů 0 mm Jmenovitý průměr mm Instalaci provedl: (jméno, firma) ZKÁZNÝ ZPŮSOB ODVODU SPLIN Zakázaný způsob odvodu spalin, kdy obvykle nelze splnit požadavky ČSN :20 Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv. strana 8

9 Vertikální odvod spalin (turbo) Odvod spalin sestavte z dodaných komponentů (1 až 6) dle vzorového obrázku. Stékající kondenzát je odváděn přes sifon kotle do kanalizace. Maximální délku odvodu spalin naleznete v tabulce. Typ Seradens C, SEP DN 60/0 80/12 Max. délka kouřovodu 3 m 12 m Odečet na koleno 4 0, m 87 1 m Následující díly jsou v odvodu spalin již uvažovány: koaxiální adaptér DN 60/0, resp. DN 80/12 s měřícími otvory 2 x koaxiální koleno DN 60/0 x 4, resp. DN 80/12 x 4 6 Kotlové adaptéry Brilon Upozornění: Při montáži odvodu spalin nejprve osaďte přechodový díl (B). Poté uvolněte svěrnou objímku a plastovou trubku () výškově nastavte tak, aby došlo k pevnému spojení s kotlovým adaptérem (1). Následně zajistěte plastovou trubku () svěrnou objímkou. 3 B 1 2 B Kotel Seradens nabízí i další způsoby odvodu spalin. Pro více informací kontaktujte technické oddělení. Upozornění: Těsnící kroužky před sestavením potřete speciálním tukem (je součástí komínové sady Brilon) pro snazší sestavení. Je zakázáno používat minerálních olejů nebo tuků. 1. Kotlový adaptér pro koaxiální připojení DN 60/0, resp. DN 80/12 2. Kontrolní T-kus přímý DN 60/0, resp. DN 80/12 3. Koaxiální trubka DN 60/0, resp. DN 80/12 4. Koaxiální koleno DN 60/0 x 4, resp. DN 80/12 x 4. Střešní koncovka koaxiální DN 60/0, resp. DN 80/12 6. Šikmá (rovná) střešní taška strana 9

10 Návod k instalaci Seradens Odvod spalin komínovým tělesem Je-li pro odvod spalin použito originálních plastových vložek sestavte kouřovod z dodaných komponentů a nainstalujte do komínového tělesa. Průměr, délku, příslušenství a konkrétní řešení kouřovodu včetně zajištění odvodu kondenzátu určuje projektová dokumentace (PD). Při montáži je bezpodmínečně nutné dodržet minimální spád kouřovodu 3 směrem do kotle. Pokud je použito klasického komína, musí být těsný a odolný vůči působení kondenzátu (nutno zajistit certifikát výrobce komínu). Napojení kouřovodu na komínové těleso a vlastní parametry komínu řeší PD a musí splňovat platné předpisy a normy. Je-li vzduch pro spalování odebírán z vnitřního prostoru, musí velikost místnosti s kotlem a přívody vzduchu pro spalování odpovídat platným předpisům a normám (řeší PD). Maximální délku odvodu spalin naleznete v tabulce. Přiklad řešení Typ Seradens C, SEP DN Max. délka kouřovodu 1 m 20 m Odečet na koleno 4 0, m 87 1 m Následující díly jsou v odvodu spalin již uvažovány: přechodka DN 60/80, koleno DN 60 x 87, resp. koleno s kontrolním otvorem DN 80 x 87 horizontální část v délce 1 m patní koleno DN 60 x 87 resp. DN 80 x 87 Kotlové adaptéry Brilon B B Kotlový adaptér pro koaxiální připojení 2. Koaxiální koleno s kontrolními otvory 3. Koaxiální trubka 4. Krycí plech. Komínová zděř 6. Patní koleno s podpěrou 7. Trubka 8. Univerzální distanční objímka 9. Kontrolní T-kus přímý. Komínový poklop Kotel Seradens nabízí i další způsoby odvodu spalin. Pro více informací kontaktujte technické oddělení. strana

11 6. PŘIPOJENÍ PŘÍVODU ELEKTRICKÉ ENERGIE ČIDEL REGULCE Přívod elektrické energie Ve vzdálenosti maximálně 1 m od kotle připravte samostatně jištěnou ( ) síťovou zásuvku 230 V/0 Hz s 3žilovým přívodem, ochranou Seradensněním nebo nulováním a správnou polaritou. Před spotřebič doporučujeme instalovat přepěťovou ochranu. Venkovní čidlo QC 34 Venkovní čidlo nainstalujte na nejchladnější zeď domu (obvykle severní stěna). Čidlo nesmí být vystaveno přímému slunečnímu záření. Umístěte ho přednostně ve středu domu, nejméně 2, m nad Seradensí. Čidlo nesmí být umístěno nad okny, dveřmi, ventilacemi nebo jinými zdroji tepla, pod balkóny nebo střešními okapy. Čidlo se nesmí přebarvovat. Přívod ke kotli proveďte vodičem o průřezu min. 2 x 1 mm 2 (do 80 m). Před kotlem ponechejte volný konec délky 2 m. Montážní pokyny jsou vytištěny na obalu čidla. Multifunkční prostorový přístroj Q 7 Prostorový přístroj nainstalujte na vnitřní stěnu referenční místnosti domu podle pokynů na níže uvedeném obrázku. Přístroj nesmí být vystaven působení tepla od přímého slunečního záření, radiátorů, krbů a podobných zdrojů a nesmí být ochlazován prouděním vzduchu (např. od pootevřených oken). Přívod ke kotli proveďte vodičem o průřezu min. 4 x 0, mm 2 (do 0 m). Před kotlem ponechejte volný konec délky 2 m. Montážní pokyny jsou vytištěny na obalu prostorového přístroje. min. 20 cm QC cm Q7 Upozornění: Připojení kotle na přívod elektrické energie, napojení vodičů čidel regulace kotle a případného ovládání servomotoru do svorkovnice řídící jednotky kotle smí provést pouze servisní technik. Upozornění: Vodiče venkovního čidla a prostorového přístroje nesmí být vedeny společně se silovým elektrickým rozvodem (případně použijte stíněný vodič). Připojení kotle na víceokruhový topný systém předem konzultujte s technickým oddělením na tel. čísle Připojení kotle a regulace na víceokruhový topný systém u typové řady Seradens není standardně možné. strana 11

12 Návod k instalaci Seradens GBS 111, H GBS GBS Vstup ÚT 2. Teplá voda 3. Studená voda 4. Zpátečka ÚT. Cirkulace 6. Vypouštěcí armatura HT 300 ERMR vstup topné vody soláru R 1 2. zpátečka topné vody soláru R 1 3. nátrubek pro závitovou topnou jednotku G 6/4 4. zpátečka topné vody R 1. vstup topné vody R 1 6. výstup TV R 1 7. vstup studené vody R 1 8. cirkulace R 3/4 9. vertikální lišta pro čidlo. příruba Ø hořčíková tyčová anoda H D B C E F G I J K L M N strana 12
