Geminox ZEM NÁVOD NA INSTALACI. Kondenzační kotel. NEZAPOMEŇTE Vyplňte datum montáže. multiprotec. Nepoužívejte horizontální odvod.

Transkript

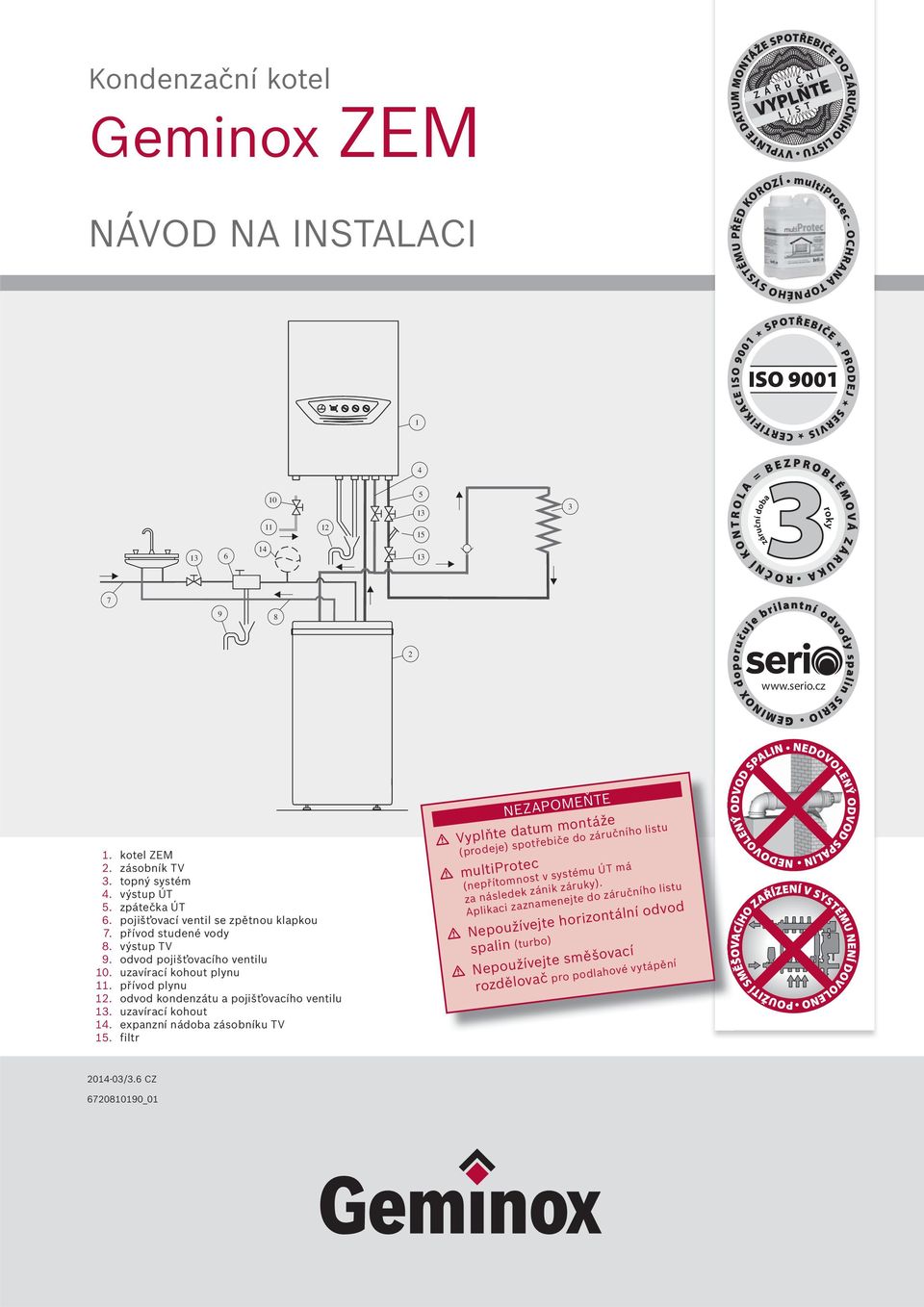

1 multiprotec - OCHRANA TOPNÉHO SYSTÉMU PŘED KOROZÍ Kondenzační kotel Geminox ZEM NÁVOD NA INSTALACI kotel ZEM 2. zásobník TV 3. topný systém 4. výstup ÚT. zpátečka ÚT 6. pojišťovací ventil se zpětnou klapkou 7. přívod studené vody 8. výstup TV 9. odvod pojišťovacího ventilu 0. uzavírací kohout plynu. přívod plynu 2. odvod kondenzátu a pojišťovacího ventilu 3. uzavírací kohout 4. expanzní nádoba zásobníku TV. filtr NEZAPOMEŇTE Vyplňte datum montáže (prodeje) spotřebiče do záručního listu multiprotec (nepřítomnost v systému ÚT má za následek zánik záruky). Aplikaci zaznamenejte do záručního listu Nepoužívejte horizontální odvod spalin (turbo) Nepoužívejte směšovací rozdělovač pro podlahové vytápění /3.6 CZ _0

2 ZEM Návod k instalaci PŘEHLED ZÁKLADNÍCH TYPŮ KOTLŮ A ZÁSOBNÍKŮ Geminox ZEM Sólo kotle Jmenovitý výkon (kw) při 80/60 C Účinnost (%) ZEM 2-7C 2,4 7,2 08,0 ZEM -2C,0 2,2 09,3 Kotel s integrovaným zásobníkem ZEM 2-7M-0V (vertikální, nerezový zásobník 0 l) 2,4 7,2 08,0 ZEM 2-7M-0H (horizontální, nerezový vrstvený zásobník 0 l) 2,4 7,2 08,0 ZEM 2-7B-20 (stacionární, nerezový zásobník 20 l) 2,4 7,2 08,0 Kotel s externím zásobníkem ZEM 2-7SET- (kotel + smaltovaný zásobník GBS 0 l) 2,4 7,2 08,0 ZEM -2SET- (kotel + smaltovaný zásobník GBS 0 l),0 2,2 09,3 ZEM 2-7SET- (kotel + smaltovaný zásobník GBS 0 l) 2,4 7,2 08,0 ZEM -2SET- (kotel + smaltovaný zásobník GBS 0 l),0 2,2 09,3. ÚVODNÍ INFORMACE Instalace kotle musí být provedena kvalifikovaným pracovníkem oprávněné organizace s oprávněním pro montáže plynových zařízení ve smyslu platných předpisů, norem a podle schválené projektové dokumentace (dále jen PD). Na instalaci musí být provedena výchozí revize a tlaková zkouška plynovodu revizním technikem plynových zařízení. Instalace zásobníku, příslušenství a veškeré související práce musí být provedeny kvalififikovanými pracovníky oprávněných organizací ve smyslu platných předpisů, norem a podle schválené PD. Uvedení kotle do provozu, připojení jeho elektrických částí (včetně čidel regulace) a seřízení musí být provedeno pouze servisním technikem autorizované servisní organizace dovozce. Kontakt na servisního technika působícího ve Vaší oblasti Vám sdělíme na zákaznické lince Seznam servisních techniků najdete též na UPOZORNĚNÍ Nedodržení pokynů uvedených v tomto návodu k instalaci má za následek kompletní ztrátu záruky na kotel (zásobník). strana 2

3 2. UMÍSTĚNÍ KOTLE NA STĚNU Kotel zavěste na stěnu pomocí dodávané montážní lišty dle níže uvedeného obrázku. Před instalací prověřte nosnost zdi, na kterou budete kotel zavěšovat a vhodnost uvažovaných úchytů s ohledem na celkovou hmotnost kotle včetně vody. G H H ZEM C ZEM C B20 E F F E E F Horní pohled Spodní pohled Horní pohled Ø7 D D B A A A A B B A A A A B C C ZEM C ZEM SEP ZEM M0 H Ø7 B A A A A B ZEM M0 V C D I TYP A B C D E min. F min. G H ZEM C, SEP ,4 ZEM... M-0H ,4 ZEM... M-0V ,4 ZEM B ZPŮSOB ODVODU SPALIN Odvod spalin vložkou v komínovém tělese, přívod vzduchu z prostoru s kotlem Odvod spalin vložkou v komínovém tělese, přívod vzduchu komínovým tělesem Odvod spalin vložkou v komínovém tělese, přívod vzduchu potrubím z venkovního prostoru I Ø 60 mm 200 mm Ø 80 mm 400 mm Ø 00/60 mm 400mm Ø 2/80 mm 30 mm Ø 80 mm 30 mm UPOZORNĚNÍ: Při návrhu umístění kotle je bezpodmínečně nutné dodržet vzdálenosti E min., F min. Kotel musí být volně a bezpečně přístupný. Minimální vzdálenost mezi kotlem a zásobníkem TV je 230 mm. Nerespektování těchto požadavků by znemožnilo montáž a servisní zásahy. V případě potřeby menších vzdáleností konzultujte s technickým oddělením dovozce. strana 3

4 ZEM Návod k instalaci 3. PŘIPOJENÍ PŘÍVODU PLYNU, ODVODU KONDENZÁTU A UŽITKOVÉ VODY Připojení přívodu plynu Plynovod připojte na kotel dle obrázku. Před kotlem nainstalujte uzavírací kohout DN 2. Tlaková ztráta plynovodu nesmí být větší než 0, kpa. Provozní tlak plynu musí být v rozmezí 7 2 mbar. Připojení odvodu kondenzátu Vývod sifonu odvodu kondenzátu z kotle zaústěte trvale do kanalizace. Dodržte minimální spád potrubí. Přes viditelný odtok zaústěte do kanalizace také přepadové potrubí pojišťovacího ventilu systému ÚT a zásobníku TV. Připojení rozvodu užitkové vody Přívod užitkové vody připojte na kotel (zásobník) dle příslušného schématu. Před vstup užitkové vody do kotle (zásobníku) nainstalujte kulový objem zásobníku (l) objem expanze (l) uzávěr DN 20 a pojišťovací ventil se zpětnou klapkou. Přepad pojišťovacího ventilu zaúsťuje do kanalizace přes viditelný úsek. Pokud je tlak v přívodu vody vyšší než bar, nainstalujte na kotel (zásobník) redukční ventil. Sestavu doporučujeme doplnit o uzávěr na výstupu TV z kotle (zásobníku) a v případě akumulačního ohřevu i o expanzní nádobu vyrovnávající zvýšení tlaku TV během ohřevu (viz tabulka). Tlak vzduchu v expanzi p 0 = 3 bar. Ochrana pitné vody Obecně je doporučeno ošetřovat studenou vodu vstupující do objektu za vodoměrem (redukčním ventilem) a pozitivně tak ovlivnit provoz všech domácích spotřebičů a instalací závislých na dodávce vody. Úpravu vody doporučujeme v případě, že je tvrdost vody vyšší než, mmol (8, dh, F). Více informací najdete na DOPORUČUJEME 4. PŘIPOJENÍ SYSTÉMU ÚT Kotel s průtokovým ohřevem TV Před připojením na kotel systém ÚT řádně propláchněte a odstraňte případné nečistoty. Systém ÚT připojte na kotel dle schématu daného typu. Před výstup a zpátečku ÚT kotle nainstalujte uzavírací kohouty DN 2. Pojišťovací ventil ÚT a expanzní nádoba je součástí kotle ZEM s průtočným ohřevem TV. Systém ÚT naplňte vodou, řádně odvzdušněte a zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v levé části ovládacího panelu. Kotel s volitelným zásobníkem TV Před připojením na kotel systém ÚT řádně propláchněte a odstraňte případné nečistoty. Uvolněte spony v horní a dolní části kotle, sejměte kryt a nainstalujte do tělesa integrovaného 3cestného ventilu komponenty originální propojovací sady kotel/zásobník (obj. č. W ) dle níže uvedených pokynů:. demontujte záslepku na tělese 3cestného ventilu 2. nasaďte vřeteno () do tělesa ventilu a dotáhněte dodaným klíčem (2) 3. namontujte trubku zpátečky zásobníku (3) včetně příslušných těsnění a matic. Instalaci servopohonu (4), čidla teploty TV zásobníku () a propojení se svorkovnicí řídící jednotky kotle provede servisní technik při uvedení spotřebiče do provozu. Poté připojte systém ÚT na kotel dle schématu daného typu. Před výstup, zpátečku ÚT kotle a zpátečku ÚT zásobníku nainstalujte uzavírací kohouty DN 2. Pojišťovací ventil ÚT a expanzní nádoba je součástí kotle. Systém ÚT naplňte vodou, řádně odvzdušněte a zkontrolujte těsnost. Správná hodnota tlaku je indikována na manometru v levé části ovládacího panelu Integrovaná propojovací sada, obj. č. W strana 4

5 Napouštění systému ÚT Pro napouštění systému ÚT použijte nainstalované napouštěcí/vypouštěcí armatury. Systém ÚT nejprve naplňte čistou vodou, poté řádně odvzdušněte a nakonec zkontrolujte těsnost. Kvalita a složení vody v topném systému má velký vliv na životnost kotle i na výkon celé topné soustavy. K naplnění nového systému ÚT je možné použít běžnou pitnou vodu z vodovodního řádu s hodnotou ph 7 8, s obsahem chloridů do 0 mg/l a tvrdostí vody do dh (30 df).* V žádném případě nenapouštějte topný systém změkčenou vodou!* Servisní kulový kohout U nových systémů ÚT napuštěných změkčenou vodou, upravenou pomocí katexového filtru, může dojít k zanesení výměníku kotle a tím k zásadnímu snížení průtoku topné vody, na což se nevztahuje záruka. Na vyčištění, příp. výměnu zaneseného výměníku kotle se nevztahuje záruka!* Pro vyloučení případného vzniku elektrokoroze je při prvním naplnění pitnou vodou nutné do topného systému přidat inhibitor koroze multiprotec v poměru : 00 ( l multiprotecu na 00 l topné vody). V případě požadavku na pasivní ochranu topného systému před mrazem je nutné použít originální nemrznoucí směs inhibitoru koroze multiprotec ICE v odpovídající koncentraci. Při použití jiných nemrznoucích směsí nenese dovozce odpovědnost za případná poškození kotle.* Koncentrace přípravku multiprotec ICE teplotní pásmo objem systému ÚT C C C C C Nepoužití prostředků multiprotec a MultiProtec ICE má za následek zánik záruky!* U starších systémů ÚT je nutné před použitím inhibitoru multiprotec provést důkladné vyčištění a propláchnutí topné soustavy. V případě aplikace inhibitoru do znečištěného nebo nedostatečně vyčištěného systému ÚT může dojít k zanesení výměníku kotle a tím k zásadnímu snížení průtoku topné vody.* Na vyčištění, příp. výměnu zaneseného výměníku kotle se nevztahuje záruka!* Dopouštění systému ÚT Nainstalujte pevné propojení mezi přívodem studené vody a systémem ÚT, propojení musí být opatřeno dvěma uzávěry. Propojení slouží uživateli pro pravidelné dopouštění systému. Ochrana systému ÚT Topný systém musí být opatřen filtrem k zachytávání nečistot. Filtr musí být opatřen uzávěry před i za armaturou případně je možné použít tzv. filterball s integrovaným uzávěrem. Zajistěte i dostupnost.. PŘIPOJENÍ ODVODU SPALIN Instalace odvodů spalin Před zahájením montáže spalinového systému je nutné zkontrolovat, zda připravené díly odpovídají projektové dokumentaci (projektová dokumentace řeší průměr, délku a příslušenství systému). Spalinový systém musí být nainstalován tak, aby byla zajištěna jeho těsnost a spolehlivý odtok kondenzátu zpět směrem ke zdroji tepla. Při instalaci je nutné zejména zajistit: minimální sklon systému 3 směrem ke zdroji tepla, což je výškový rozdíl 6 mm na m spalinové cesty, montáž hrdel dílů systému výhradně tak, aby směřovala ve směru toku spalin, mazání těsnění a konců trubek systému pouze originálním mazacím prostředkem, protahování flexibilních trubek komínovým tělesem provádějte pouze originálním protahovacím prostředkem, odpovídajícího průměru, s minimálně o 3 m delším provazem než je účinná výška komínu. strana

6 ZEM Návod k instalaci Měřící otvory Do spalinového hrdla spotřebiče nainstalujte připojovací adaptér (viz následující obrázek), který má uzavíratelný měřící otvor pro připojení analyzátoru. Instalaci dílu s měřícím otvorem instalujte ve vzdálenosti maximálně dvojnásobku vnitřního průměru systému od spalinového hrdla. Otvor (v případě koaxiálního připojení obou otvorů) tak, aby bylo umožněno volné vložení měřící sondy. Kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 00/60 s použitím i pro samostatný odvod spalin a přívod spalovacího vzduchu z prostoru kotelny Obj. č Kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 2/80 Obj. č Kontrolní otvory Spodní kontrolní otvor je potřeba do systému nainstalovat nad spalinové hrdlo zdroje tepla nejvýše však m od osy komínového průduchu (koleno s kontrolním otvorem - pozice ). Před spodním kontrolním otvorem bude zajištěna přístupová plocha m. 30 Komínový štítek Řádně sestavený odvod spalin musí být následně opatřen komínovým štítkem. Komínová vložka ČSN EN447 T20 H O W 2 O20 I D L Brilon a.s. IČ: tel.: Dvouvrstvý systémový komín ČSN EN447 T20 H O W 2 O00 I D L T20 H O W 2 O00 I D L0 T20 H O W 2 O00 E D L0 ČSN EN443 T20 H W 2 O20 Ei00 ČSN EN443 T20 H W 2 O00 Ei00 Vzdálenost od hořlavých materiálů 20 mm Jmenovitý průměr mm Datum instalace: Tepelný odpor komínu 0,0 W/m 2 K Vzdálenost od hořlavých materiálů 0 mm Jmenovitý průměr mm Instalaci provedl: (jméno, firma) Horizontální odvod spalin (turbo) ZAKÁZANÝ ZPŮSOB ODVODU SPALIN Zakázaný způsob odvodu spalin, kdy obvykle nelze splnit požadavky ČSN :2008 Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv. strana 6

7 Vertikální odvod spalin (turbo) Odvod spalin sestavte z dodaných komponentů ( až 6) dle vzorového obrázku. Stékající kondenzát je odváděn přes sifon kotle do kanalizace. Maximální délku odvodu spalin naleznete v tabulce. Typ ZEM 2-7C ZEM -2C DN 60/00 80/2 60/00 80/2 Max. délka kouřovodu Odečet na koleno 8 m m 3 m 2 m 4 0, m 87 m Následující díly jsou v odvodu spalin již uvažovány: koaxiální adaptér DN 60/00, resp. DN 80/2 s měřícími otvory 2 x koaxiální koleno DN 60/00 x 4, resp. DN 80/2 x 4 6 Kotlové adaptéry SERIO UPOZORNĚNÍ Při montáži odvodu spalin nejprve osaďte přechodový díl (B). Poté uvolněte svěrnou objímku a plastovou trubku (A) výškově nastavte tak, aby došlo k pevnému spojení s kotlovým adaptérem (). Následně zajistěte plastovou trubku (A) svěrnou objímkou. 3 B 2 B A A UPOZORNĚNÍ Kotel ZEM nabízí i další způsoby odvodu spalin. Pro více informací kontaktujte technické oddělení. UPOZORNĚNÍ Těsnící kroužky před sestavením potřete speciálním tukem (je součástí komínové sady Brilon) pro snazší sestavení. Je zakázáno používat minerálních olejů nebo tuků.. kotlový adaptér pro koaxiální připojení DN 60/00, resp. DN 80/2 2. kontrolní kus přímý DN 60/00, resp. DN 80/2 3. koaxiální trubka DN 60/00, resp. DN 80/2 4. koaxiální koleno DN 60/00 x 4, resp. DN 80/2 x 4. střešní koncovka koaxiální DN 60/00, resp. DN 80/2 6. šikmá (rovná) střešní taška strana 7

8 ZEM Návod k instalaci Odvod spalin komínovým tělesem Je-li pro odvod spalin použito originálních plastových vložek sestavte kouřovod z dodaných komponentů a nainstalujte do komínového tělesa. Průměr, délku, příslušenství a konkrétní řešení kouřovodu včetně zajištění odvodu kondenzátu určuje projektová dokumentace (PD). Při montáži je bezpodmínečně nutné dodržet minimální spád kouřovodu 3 směrem do kotle. Pokud je použito klasického komína, musí být těsný a odolný vůči působení kondenzátu (nutno zajistit certifi kát výrobce komínu). Napojení kouřovodu na komínové těleso a vlastní parametry komínu řeší PD a musí splňovat platné předpisy a normy. Je-li vzduch pro spalování odebírán z vnitřního prostoru, musí velikost místnosti s kotlem a přívody vzduchu pro spalování odpovídat platným předpisům Příklad řešení a normám (řeší PD). Maximální délku odvodu spalin naleznete v tabulce. 0 Typ ZEM 2-7C ZEM -2C DN Max. délka kouřovodu m 20 m 20 m Odečet na koleno 4 0, m 87 m Následující díly jsou v odvodu spalin již uvažovány: přechodka DN 60/80, koleno DN 60 87, resp. koleno s kontrolním otvorem DN horizontální část v délce m patní koleno DN resp. DN Kotlové adaptéry SERIO B A B A. kotlový adaptér pro koaxiální připojení 2. koaxiální koleno s kontrolními otvory 3. koaxiální trubka 4. krycí plech. komínová zděř 6. patní koleno s podpěrou 7. trubka 8. univerzální distanční objímka 9. kontrolní kus přímý 0. komínový poklop Kotel ZEM nabízí i další způsoby odvodu spalin. Pro více informací kontaktujte technické oddělení. strana 8

9 6. PŘIPOJENÍ PŘÍVODU ELEKTRICKÉ ENERGIE A ČIDEL REGULACE Přívod elektrické energie Ve vzdálenosti maximálně m od kotle připravte samostatně jištěnou (0 A) síťovou zásuvku 230 V/0 Hz s 3žilovým přívodem, ochranou zemněním nebo nulováním a správnou polaritou. Před spotřebič doporučujeme instalovat přepěťovou ochranu. Venkovní čidlo QAC 34 Venkovní čidlo nainstalujte na nejchladnější zeď domu (obvykle severní stěna). Čidlo nesmí být vystaveno přímému slunečnímu záření. Umístěte ho přednostně ve středu domu, nejméně 2, m nad zemí. Čidlo nesmí být umístěno nad okny, dveřmi, ventilacemi nebo jinými zdroji tepla, pod balkóny nebo střešními okapy. Čidlo se nesmí přebarvovat. Přívod ke kotli proveďte vodičem o průřezu min. 2 mm 2 (do 80 m). Před kotlem ponechejte volný konec délky 2 m. Montážní pokyny jsou vytištěny na obalu čidla. Multifunkční prostorový přístroj QAA 73/ZEM Prostorový přístroj nainstalujte na vnitřní stěnu referenční místnosti domu podle pokynů na níže uvedeném obrázku. Přístroj nesmí být vystaven působení tepla od přímého slunečního záření, radiátorů, krbů a podobných zdrojů a nesmí být ochlazován prouděním vzduchu (např. od pootevřených oken). Přívod ke kotli proveďte vodičem o průřezu min. 4 0, mm 2 (do 0 m). Před kotlem ponechejte volný konec délky 2 m. Montážní pokyny jsou vytištěny na obalu prostorového přístroje. min. 20 cm 0 cm QAC 34 QAA 73 UPOZORNĚNÍ Připojení kotle na přívod elektrické energie, napojení vodičů čidel regulace kotle a případného ovládání servomotoru do svorkovnice řídící jednotky kotle smí provést pouze servisní technik. UPOZORNĚNÍ Vodiče venkovního čidla a prostorového přístroje nesmí být vedeny společně se silovým elektrickým rozvodem (případně použijte stíněný vodič). Připojení kotle na víceokruhový topný systém předem konzultujte s technickým oddělením na tel. čísle Připojení kotle a regulace na víceokruhový topný systém u typové řady ZEM není standardně možné. strana 9

10 ZEM Návod k instalaci ZEM 2-7C, -2C, ZEM -2SEP PŘIPOJENÍ ZÁSOBNÍKU TV + ZÁSOBNÍK BS ,6 48,4 366, , 00 96, 4,3 Spodní pohled , Čelní pohled. odvod spalin DN přívod plynu 3. výstup ÚK 4. zpátečka ÚT. vstup SV 3/4" (pouze ZEM SEP) 6. zpátečka ohřevu externího zásobníku TV 3/4 (ZEM C) výstup TV (pouze ZEM SEP) 7. odvod kondenzátu DN přepad pojistného ventilu 3/4. vstup ohřevu zásobníku 2. výstup TV 3. cirkulace TV 4. zpátečka ohřevu zásobníku. vstup SV - možnost vyústění po 4 6. zpátečka ÚT 7. výstup ÚT Typ BS 00 BS 0 BS 200 BS 300 Průměr 600 mm Výška Připojení 3/4 strana 0

11 ZEM 2-7M-0V ZEM 2-7M-0H , ,4 9 4,6,3 4, , , , , , Spodní pohled Spodní pohled 78, , Čelní pohled Čelní pohled. odvod spalin DN přívod plynu 3. výstup ÚT 4. zpátečka ÚT. přívod studené vody 3/4 6. výstup teplé vody 3/4 7. odvod kondenzátu DN přepad pojistného ventilu 3/4. odvod spalin DN přívod plynu 3. výstup ÚT 4. zpátečka ÚT. přívod studené vody 3/4 6. výstup teplé vody 3/4 7. odvod kondenzátu DN přepad pojistného ventilu 3/4 strana

12 ZEM Návod k instalaci GBS, H GBS 98 GBS 220. vstup ÚT 2. teplá voda 3. studená voda 4. zpátečka ÚT. cirkulace 6. vypouštěcí armatúra HT 300 ERMR vstup topné vody soláru R 2. zpátečka topné vody soláru R 3. nátrubek pro závitovou topnou jednotku G 6/4 4. zpátečka topné vody R. vstup topné vody R 6. výstup TV R 7. vstup studené vody R 8. cirkulace R 3/4 9. vertikální lišta pro čidlo 0. příruba Ø 80. hořčíková tyčová anoda H D A B C E F G I J K L M N strana 2
