1 Balkansko echo Bulharsko Výroba elektrických kladkostrojů, elektrických motorů, jeřábů a jeřábových komponentů KATALOG Elektrické lanové kladkostroje v nevýbušném provedení

2 Katalog elektrické lanové kladkostroje v nevýbušném provedení Balkansko Echo

3 Firma Vážení klienti, kolegové a přátelé, Představujeme Vám katalog, který obsahuje cenné a užitečné informace o výrobní činnosti a vysoce kvalitní produkce jedné z vedoucích firem na světě na zvednití stroje do přepravní polohy. Firma Balkánsko echo je jedinečná svými třemi samostatnými zavody, s celkovou výrobní plochou více než m 2, s více než 600 strojů, s více než 550 oddanými a vysoce kvalifikovanými odborníky, díky tomu není závislá na zahraničním a kooperativním zásobování. Firma projektuje, staví, vyrábí, provádí montáž a servis na: - elektrické lanové kladkostroje řady T a MT, s kapacitou do 50 t a výškou zdvihu do 120 m, které se vyznačuí výjimečnou spolehlivostí a životností; - elektrické řetězové kladkostroje, s kapacitou od 0,125 t do 2 t; - mostové elektrické jeřáby jedno- a dvounosnikové, ovládané z kabiny bez potřeby dalších podpěr přímo od podlahy s nosnost až 100 t; - konzoly pro elektrické jeřáby s nosností od 1 do 10 tun a s délkou ramene 10 m; - asynchronní jedno a dvourychlostní elektromotory kuželové; s namontovanou brzdou a termální ochranou od 0,12 kw do 30 kw; - Jednofázové a třifázové asynchronní válcové elektromotory od 0,55 kw do 37 kw; - Motory s převodovkou k pohánění podvozku pro zvednití stroje do přepravní polohy; - omezovače zdvihu pro všechny typy elektrických kladkostrojů, jako i zvednití stroje do přepravní polohy jeřábů; - kompletní sortiment náhradních dílů pro všechny produkty. Všechny firemní výrobky jsou vyráběny celkové průmyslově, v nehořlavém a v nevýbušném provedení, mohou se používat v různých klimatických podmínkach, včetně chemicky agresivním prostředí. Firemní systém řízení a kontroly kvality je certifikován podle ISO 9001:2008 společností TÜV Rheinland. Naše produkce je certifikována v souladu s požadavky zemí, ve kterých působí. Do konce roku 2010, firma Balkánsko echo vyrobila a realizovala více než elektrických kladkostrojů, včetně více než 5000 v nevýbušném provedení přes 600 jeřábů a více než elektromotorů průmyslově v nevýbušném provedení. Produkce Balkánsko echo denně prokazují svůj vysoký výkon, bezpečnost a spolehlivost v různých zemích jako jsou Rusko, Kazachstán, Bělorusko, Ukrajina, Slovensko, Turecko, Írán a další. Jako jediný na světě naše výrobky mají záruku 36 měsíců. Tento katalog je určen k tomu aby vyvolal váš zájem o zařízeni, která vyrábíme s obrovskou odpovědností. Tímto katalogem se obracíme na Vás, naše, a prohlašujeme svou připravenost k výrobě nejlepších produktů pro Vaši výrobu s ujištěním, že vaše volba je nejlepší. Pro nepřetržitý kontakt s námi, kontaktujete na tel. čísla , a nebo nám napište na balkanskoeho@abv.bg. Kladkostroje Elektrické lanové kladkostroje sériebmt jsou založeny na základních technických řešení, používaných v sérii BT. Zachováním základních technických parametrů, pomocí přebudovaného těla, moderních ocelových lan, háky a další, poskytujeme naším klientům řadu elektrických kladkostrojů s mnohem většími možnostmi, jako jsou zatížení, rychlosti zdvihu a rychlosti pohybu. To otevírá nové možnosti pro efektivnější využívání našich produktů.

4 Katalog elektrické lanové kladkostroje v nevýbušném provedení Klasifikace výbušných plynů ve skupinách a teplotních tříd Skupiny Plyn methan (důlní plyn) aceton kyselina octová amoniak etan methylenchlorid methan (CH4) oxid uhelnatý propan benzol naftalen ethylchlorid n-butan n-butyl sirovodík n-hexan acetaldehyd eter ethylnitrat ethylen ethylenoxid acetylen (С2Н2) sirouhlík vodík (H 2 ) Teplota vzplanutí Teplota vznícení, C Teplotní třída Elektrická zařízení v obou sériích jsou stejné, což stanoví jejich totožnost ohnivzdorného výkonu a označení: (Ex) d IIB T5 a (Ex), d IIC T5, kde: (Ex) - označení elektrických zařízení, která zabrání vznícení okolního výbušného prostředí; d - ohnivzdorný obal - všechny prvky elektrického zařízení, které může způsobit vznícení okolní výbušné atmosféry jsou umístěny v obalu, odolávající tlaku plynů, vznikajících z explodujících uvnitř výbušných směsí. Ve stejnou dobu horké plyny, prochází přes takzvané výbušné cesty (mezery mezi částmi) a tak se ochladí do bezpečné teploty; IIB - skupina výbušných plynů; T5 - teplotní třída, projevující maximální teplotu, kterou by mohly dosáhnout vnější povrchy elektrických zařízení.

5 Technické údaje Napětí: V (speciální provedení - s objednávkou) Frekvence: 50 Hz (speciální provedení - s objednávkou) Ovládací napětí: 24 V, (42 V) Třída ochrany IP54 (EN 60529) Provozní podmínky * - Klima - normální, tropické nebo mořské; - normální nebo chemicky agresivní prostředí; - teplota okolního životního prostředí 1) normální: od -25 C až +40 C; 2) nízká: od -40 C až +40 C; - Relativní vlhkost - 80% při 20 C; - ve vnitřním nebo vnějším prostoru pod přístřeškem při normálním nebezpečí požáru. * Speciální provedení pro konkrétní objednávku Zařízení Elektrické kladkostroje jsou založené na modulární konstrukci, sestávající se z následujících jednotek: 1. PŘEVODOVKA Dvoustupňová planetová převodovka umístěná mimo tělo bubnu nebo elektrického kladkostroje. Kompaktní konstrukce umožňuje spolehlivý přenos nákladu do bubna stroje. Použití vysoce kvalitních materiálů při výrobě převodovek je zárukou spolehlivého provozu. Jeho poloha umožňuje snadnou údržbu během provozu. 2. ZUBOVÁ SPOJKA Konstrukce, umožňující bezpečný přenos točivého momentu z hřídele motoru na hřídel převodovky, s dostatkem možností axiální a úhlové kompenzace, která zajišťuje normální a bezpečný provoz stroje.

6 Katalog elektrické lanové kladkostroje v nevýbušném provedení Zařízení 3. BUBEN Nachází se v jedné poloze s převodovkou a motorem. Uložen na kuličkových ložiskách na předních štítech elektromotoru a převodovky. Konstruován je se šroubovacím kanálem pro nasazení lana v souladu se standartem DIN KONSTRUKCE Ocelové svařované konstrukce s hranolovou tvaru, vyrobené z ohýbaných profilů. Konstrukce poskytuje dostatek síly a umožňuje provádět různé systémy typu zdvihací, různé druhy závěsů a představení bez použití dalších prvků. 5. LANOVÉ VODÍTKO Zajišťuje správné uspořádání a vedení lana v šroubovacím kanálu bubna, jako i jeho normální východ z něho. Slouží také pro aktivaci výtahových přepínačů, a take pro fixaci poloh v horním a dolním háku. 6. KLADKOSTROJ S ELEKTRICKÝM POJEZDEM Třifázový asynchronní motor s kuželovým rotorem a vestavěnou kuželovou brzdou v nevýbušném provedení, označení (Ex), d IIB nebo T5 (Ex), d IIC T5. Vestavěná tepelná ochrana cívky statoru. Vyznačují se jednoduchostí konstrukce, které poskytují vysokou spolehlivost a udržovatelnost. Jednoduchost obsluhy a nastavení během provozu. Třída ochrany IP 54 nebo IP 55, IP22 (EN 60529) brzdy, třída izolace F (H - po dohodě s se zákazníkem). K dispozici jsou také v dvourychlostní provedením v poměru základní rychlost: mikrorychlost: - 1:4, jako i nepřetržitě dle požadavky. 7. HÁK Konstrukce háku a válec bloku kladkostroje je v souladu s požadavky standartu DIN

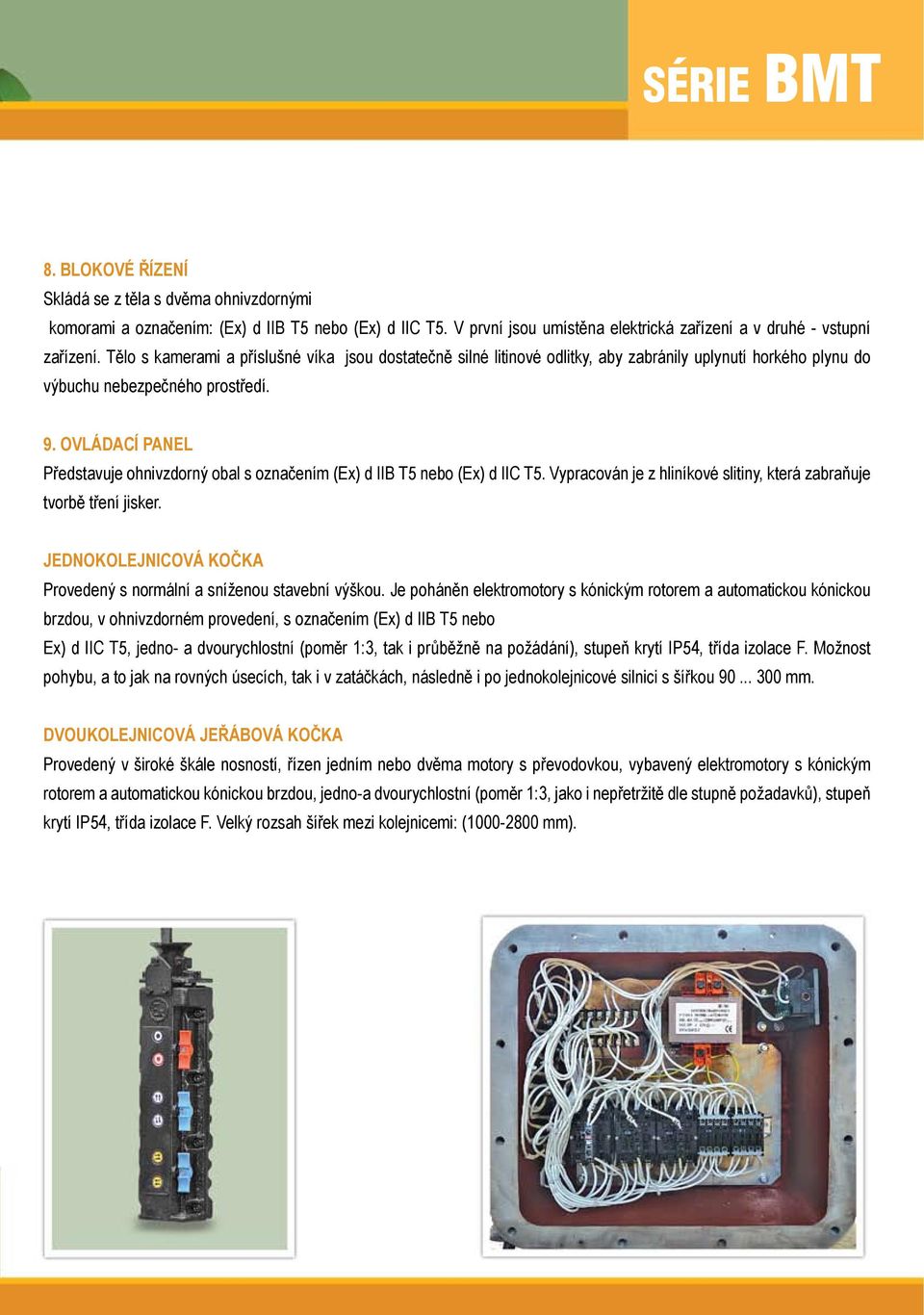

7 8. BLOKOVÉ ŘÍZENÍ Skládá se z těla s dvěma ohnivzdornými komorami a označením: (Ex) d IIB T5 nebo (Ex) d IIC T5. V první jsou umístěna elektrická zařízení a v druhé - vstupní zařízení. Tělo s kamerami a příslušné víka jsou dostatečně silné litinové odlitky, aby zabránily uplynutí horkého plynu do výbuchu nebezpečného prostředí. 9. OVLÁDACÍ PANEL Představuje ohnivzdorný obal s označením (Ex) d IIB T5 nebo (Ex) d IIC T5. Vypracován je z hliníkové slitiny, která zabraňuje tvorbě tření jisker. jednokolejnicová kočka Provedený s normální a sníženou stavební výškou. Je poháněn elektromotory s kónickým rotorem a automatickou kónickou brzdou, v ohnivzdorném provedení, s označením (Ex) d IIB T5 nebo Ex) d IIC T5, jedno- a dvourychlostní (poměr 1:3, tak i průběžně na požádání), stupeň krytí IP54, třída izolace F. Možnost pohybu, a to jak na rovných úsecích, tak i v zatáčkách, následně i po jednokolejnicové silnici s šířkou mm. dvoukolejnicová jeřábová kočka Provedený v široké škále nosností, řízen jedním nebo dvěma motory s převodovkou, vybavený elektromotory s kónickým rotorem a automatickou kónickou brzdou, jedno-a dvourychlostní (poměr 1:3, jako i nepřetržitě dle stupně požadavků), stupeň krytí IP54, třída izolace F. Velký rozsah šířek mezi kolejnicemi: ( mm).

8 Katalog elektrické lanové kladkostroje v nevýbušném provedení Standardní provedení Stacionární Kapacita: kg Speciální provedení do kg Systém kladkostroje: 1/1; 2/1; 4/1; 2/2; 4/2 Speciální provedení 6/1; 8/1; 2x2/1-1; 2х3/1-1; 2х4/1-1 Výška zdvihu: m Rychlost zdvihu: 1 20 m/min (poměr s mikropojezdem 1:4) S jednokolejnicovou kočkou (normální stavební výška) Kapacita: kg Systém kladkostroje: 2/1; 4/1; 4/2; 2x2/1-1 Speciální provedení - 1/1; 2/2 Výška zdvihu: m Speciální provedení - do 120 m Rychlost zdvihu: 1-20 m/min (poměr s mikropojezdem 1:4) Speciální provedení 32 m/min Rychlost pojezdu: 8; 10; 12; 20; 12/4; 15/5; 20/6; 32/10 m/min

9 S jednokolejnicovou kočkou (snížená stavební výška) Kapacita: kg Speciální provedení do kg Systém kladkostroje: 1/1; 2/1; 4/1; Speciální provedení 4/2 Výška zdvihu: m Rychlost zdvihu: 1-20 m/min (poměr s mikropojezdem 1:4) Rychlost pojezdu: 8; 10; 12; 20; 12/4; 15/5; 20/6; 32/10 m/min S dvoukolejnicovou kočkou Kapacita: kg Speciální provedení do kg Systém kladkostroje: 1/1; 2/1; 4/1; 2/2; 4/2 Speciální provedení - 6/1; 8/1; 2x2/1-1; 2х3/1-1; 2х4/1-1 Výška zdvihu: m Speciální provedení do 120 m Rychlost zdvihu: 1 20 m/min (poměr s mikropojezdem 1:4) Speciální provedení 32 m/min Rychlost zdvihu: 8; 10; 12; 15; 20; 32; 40 m/min (poměr s mikropojezdem 1:3) Šířka mezi kolejnicemi: mm

10 Katalog elektrické lanové kladkostroje v nevýbušném provedení SYSTÉM KLADKOSTROJE ZPŮSOBY UPEVNĚNÍ 1. Nástěnné 2. Stojící 3. Bočně připevnění Výběr na kritéria Chcete-li udělat správný výběr zdvihacích zařízení, je dobré vědět: 1. Maximální zatížení na zvedání. 2. Maximální výška zvedání. 3. Nezbytná rychlost zvedání. 4. Provozní podmínky. 5. Skupiny a teplotní třídy výbušných látek v ovzduší. Dále je třeba určit skupinu druhů zvedacího zařízení v souladu se standartmi FEM9.51, DIN15020, ISO 4301 a GOST. V této souvislosti jsou stanoveny předem: - Třída zatížení - Třída použití Třída zatížení se stanoví faktorem zatížení K, vypočítává se podle vzorce: K= [(Q i / Q nom ) 3. t i / t i ], kde: Q i Q nom t i t i - zatížení zdvihacího zařízení v průběhu doby t i - jmenovitá (maximální) kapacita mechanismu - doba trvání pracovního zatížení Q i - Celková doba na fungování mechanismu s nákladem.

11 Dále, průměrný čas obrábění T M za 24 hodin: T M = 2.H.N.T / 60.V, kde: H - průměrná výška zvedání, m N - počet cyklů za hodinu (cyklus musí být chápán jako: zdvih-pauza- spoušť-pauza) T - trvání denní pracovní/provozní doby, h V - rychlost zdvihu, m / min Z údajů obdržených se stanoví skupina za provozní režim a pokračuje se s výběrem zdvihače. Příklad Kapacita / Nosnost kg Průměrná výška zvedání H 3 m Rychlost zdvihu V 8 m/min Kladkostroj - 2/1 Třída zatížení - Průměrná Počet cyklů za hodinu N 30 Denní provozní doba Т 8 h Prostředí s nebezpečím výbuchu - acethylen Průměrná pracovní doba stroje za 24 hodin: T M = 2.H.N.T /60.V= /60.8= 3, h Od tabulky provozních režimů pro Hv = 3 h a třídy zatížení průměr se stanoví skupina režimů jeřábu - 2m dle FEM Z potřebného 2000 kg zatížení, stanovené skupiny režimů 2m, a typu kladkostroje - 2 / 1, se určuje zvedací zařízení typu BMT 410. Z tabulky pro klasifikaci skupin výbušných plynů a teplotní třídy, stanovíme: Skupina IIC a teplotní třídy T2 Tudíž je nutné, aby kladkostroje měly označení (Ex) d IIC T5.

12 Katalog elektrické lanové kladkostroje v nevýbušném provedení Označení - bez speciálních požadavků na realizaci S se speciálními požadavky na realizaci - zdvihový zařízení bez dalších brzd С - zdvihový mechanizmus s dodatečnou brzdou - stacionární elektrický kladkostroj Rychlost pojezdu (hodnota, m/min) N - posunut - normální stavební výška K - posunut zkrácená stavební výška D - posunut s dvoukolejnicovým vozíkem E - elektrický vozík R - ruční vozík S - volný vozík - jednorychlostní zdvih M - dvourychlostní zdvih Kladkostroj rychlost zdvihu (V1, V2, V3) výška zdvihu (H a hodnota, m) tažná síla bubnu, kn rozměry - normální klimatické provedení ТII - klimatické provedení - tropické FII - klimatické provedení - pro nízké teploty МР- námořní provedení C - Pracovní provedení v chemicky agresivním prostředí - normální provedení K - kranovo provedení BMT typ (pro rozměry 700 jsou možné varianty BМТ I a BМТ II) * ve vývojním procesu 11 - s patentním klíčem na ovládacím panelu 42 - s omezovačem tahu*

13 klasifikace zdvihových zařízení Třída zatížení Koeficient / Faktor zatížení, К Pracovní režim Charakteristika Třída použití Lehká Průměrná Těžká Velmi těžká Délka trvání na zapojení, % Frekvence vměstků, h -1 % Maximální náklad % Maximální náklad % Maximální náklad % Maximální náklad % Čas obrábění % Čas obrábění % Čas obrábění % Čas obrábění Pracovní skupina režimu KLADKOSTROJ NOSNOST, kg ROZMĔR * speciální provedení ke konkrétní zakázce 1) Tм 24-hodinové průměrné obrábění 2) Тмо celková doba obrábění pro celé období provozu

14 Katalog elektrické lanové kladkostroje v nevýbušném provedení technické údaje

15 technické údaje

16 Katalog elektrické lanové kladkostroje v nevýbušném provedení technické údaje technické údaje - speciální provedení

17

18 Katalog elektrické lanové kladkostroje v nevýbušném provedení parametry elektrických motorů Parametry kladkostrojů s vestavĕnou brzdou (400 V, 50 Hz) parametry elektromotorů s vestavĕnou brzdou pro jednokolejníkové kladkostroje s elektrickým pojezdem (400 V, 50 Hz) Nosnost, kg Skupina za Výška zdvihu, m Rychlost zdvihu, m/min * s výjimkou na BMT 516 (4x1) a BMT625 Nosnost, kg Skupina za Výška zdvihu, m Rychlost zdvihu, m/min * s výjimkou na a a

19 parametry elektrických motorů Nosnost, kg Skupina za Výška zdvihu, m Rychlost zdvihu, m/min Vyrábíme také: T - lanové elektrické kladkostroje Elektrické lanové kladkostroje řady T jsou dobře známé a nejprodávanější elektrické kladkostroje ve světě. Vyrobeny jsou více než 1,8 milionu kusů, které jsou realizováné ve více než 40 zemích. Jejich hlavní přednosti jsou: vysoká spolehlivost, trvanlivost, snadná údržba. Tyto výhody, v kombinaci se širokým spektrem zatížení, rychlosti zdvihu a pojezdu, strukturální výkony, schopnost pracovat v různých režimech, dává této sérii elektrických kladkostrojů přednost před ostatními provedeními, bez ohledu na 30 let své historie. MT - elektrické lanové kladkostroje Elektrické lanové kladkostroje řady MT jsou potomci nejpopulárnější světové řady elektrických lanových kladkostrojů T. Zachováním základních technických parametrů, prostřednictvím využití nové konstrukce subjektu, na moderní ocelová lana, háky a další, ted svym zákazníkům poskytujeme elektrické lanové kladkostroje s mnohem větší možnosti jako zatížení, rychlosti zdvihů a rychlosti pohybu. To otevírá nové možnosti pro efektivnější využívání naších produktů. BT - elektrický lanový kladkostroj v nevýbušném provedení Za účelem základních konstrukčních návrhů elektrické řady T a zachování jeho technického výkonu je řada elektrické lanové kladkostroje v nevýbušném provedení BT, určen pro práci v prostředí s nebezpečím výbuchu. Elektrické zařízení, se skládají z následujících jednotek: Elektrické motory, motory s elektrickým zařízením, ovládací panel, koncové přepínače a další, jsou splněna v takzvaném nevýbušném provedení, označením: (Ех) d IIB T5 и (Ех) d IIC T5. Asynchronní elektromotory 1. S namontovanou brzdou, pro hlavní zvedání elektrických lanových a řetězových kladkostrojů a jiné pohybové zařízení - 0,75-30 kw. Možnost v nevýbušném provedení. 2. S namontovanou brzdou, a pohybové mechanismy elektrických lanových a řetězových kladkostrojů a jiných zvedacích zařízení - od 0,12 - do 3 kw. Možnost v nevýbušném provedení. 3. Elektromotory, představení IM B3, IM B5, IM B35, IM B14, atd., s pčítomností nebo bez bez zabudované brzdy - od 0,55 do 37 kw. Jeřáby 1. Mostové jednokolejnicové závěsné dráhy - nosnost 1 až 16 tun, a otevření 3 až 25 m. 2. Mostové jednokolejnicové dráhy - nosnost 1 až 16 tun a aperturou 4,5 až 25,5 m. 3. Dvoukolejnicové dráhy - nosnost 5 až 100 t, a otvor 10,5 až 50 m. 4. Konzoly pro stojící a nástěnné jeřáby - nosnost 1 až 10 tun a ramenní rozpětí 3-10 m. Řízení přímo od podlahy a kabiny. Možnost na nevýbušném provedení. Komponenty jeřábů 1. Převodovky a převodové motory - určená k pohonu tělo jeřábů a dalších zdvihacích zařízení. Mají širokou škálu výstupních rychlostí a časů. Poháněné elektromotory jsou stavěny s kónickými brzdami. Možnost v nevýbušném provedení. 2. Přední nosníky pro stojící jeřáby - průměry běžce od 160 do 400 mm, zatížení od 4000 do kg, rychlost pojezdu od 8 až 32 m/min. Možnost nevýbušného provedení. 3. Kabelové vozíky určených pro přepravu napájecích a ovládacích kabelů pro mostové jeřáby. Provozní provedení s profilem nebo nataženém ocelovým lanem. Možnost v nevýbušném provedení.

20 Balkansko Echo Bulharsko Balkansko ECho EOOD 5460, vesnice Kravenik Obec Sevlievo, kraj Gabrovo tel.: , fax:
