PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 410

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 410"

Transkript

1 REGULACE AUTOMATIZACE BOR, spol. s r.o Dělnická Nový Bor tel. : fax : Katalog výrobků : PŘEVODOVÉ MOTORY KATALOGOVÝ LIST : 4A TECHNICKÉ ÚDAJE Provozní podmínky PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 410 : teplota okolí -25 O C až +55 O C prostředí IE 33 Použitý motor : SMR nebo SMR RI Technické parametry : napětí 230V, 110V, 24V, 12V frekvence 50 Hz, 60Hz Čas na 1 otáčku výstupního hřídele : 0,5 sekundy až 3 minuty - nižší provedení převodovky (foto B 410) 4 min až 10 min - vyšší provedení převodovky Max. kroutící moment : 9 Nm od 1 min výše Pracovní poloha : doporučena vodorovná Smysl točení : možnost reverzace Příkon : max. 11W Hmotnost : cca 0,8 kg : převodovku v B 410 je možno pohánět i krokovým motorem SMR RI : v převodovce jsou u výstupního hřídele použita kuličková ložiska KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 410 je tvořen motorem SMR (nebo SMR RI) a převodovkou s čelními ozubenými koly. Převodová skříň je osazena kuličkovými ložisky a má vysokou konstrukční tuhost. ROZMĚRY Převodový motor B 410 Použitá pohonná jednotka SMR nebo Průměr převodovky L L1 1 ) (čas na jednu ot. výst. hřídele) 94 43, ,5 s až 3 min SMR RI ,5 4 min až 10 min 1 ) Včetně výstupního hřídele Ø 7h7, délka 17 mm, s dvěma ploškami.

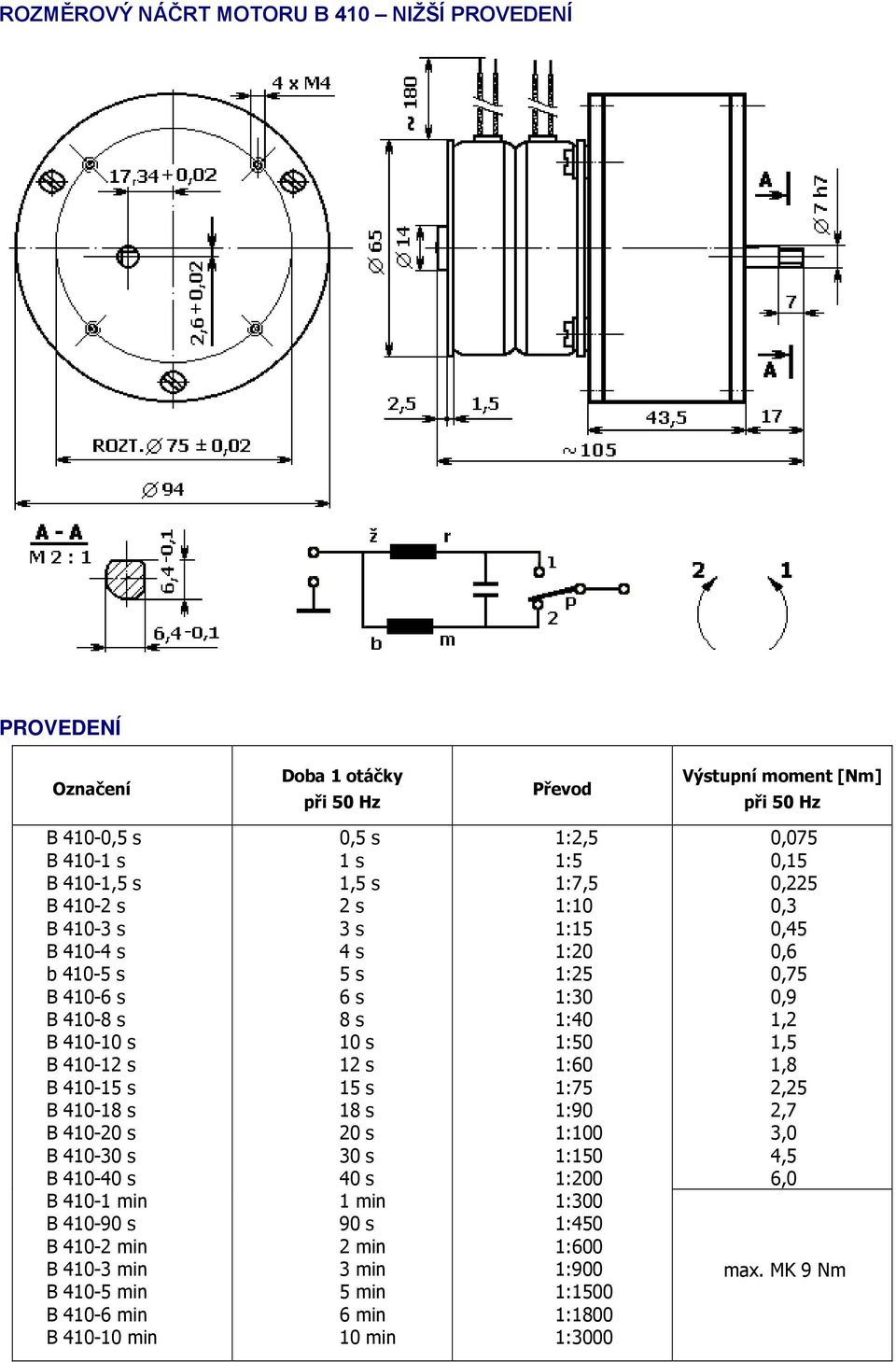

2 ROZMĚROVÝ NÁČRT MOTORU B 410 NIŽŠÍ PROVEDENÍ PROVEDENÍ Označení Doba 1 otáčky Převod Výstupní moment [Nm] B 410-0,5 s B s B 410-1,5 s B s B s B s b s B s B s B s B s B s B s B s B s B s B min B s B min B min B min B min B min 0,5 s 1 s 1,5 s 2 s 3 s 4 s 5 s 6 s 8 s 10 s 12 s 15 s 18 s 20 s 30 s 40 s 1 min 90 s 2 min 3 min 5 min 6 min 10 min 1:2,5 1:5 1:7,5 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:75 1:90 1:100 1:150 1:200 1:300 1:450 1:600 1:900 1:1500 1:1800 1:3000 0,075 0,15 0,225 0,3 0,45 0,6 0,75 0,9 1,2 1,5 1,8 2,25 2,7 3,0 4,5 6,0 max. MK 9 Nm

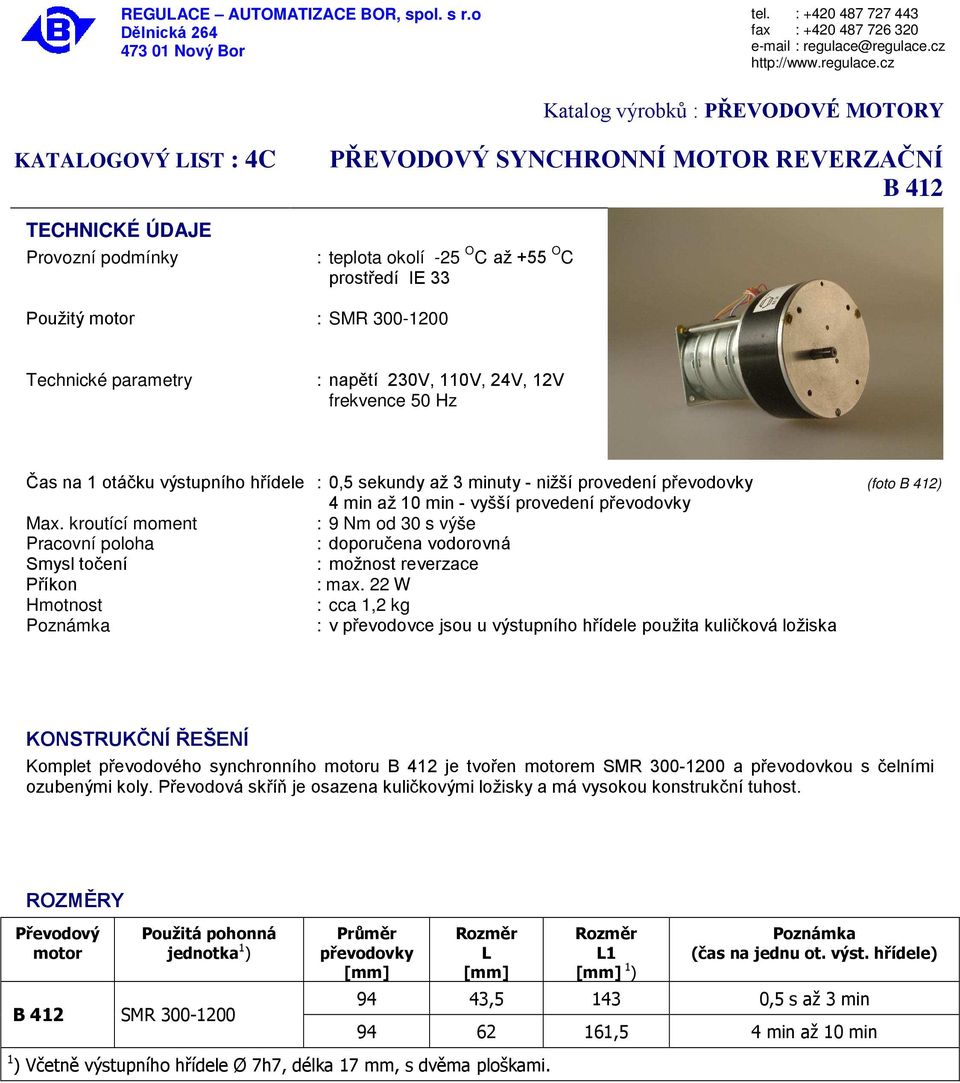

3 REGULACE AUTOMATIZACE BOR, spol. s r.o Dělnická Nový Bor tel. : fax : Katalog výrobků : PŘEVODOVÉ MOTORY KATALOGOVÝ LIST : 4B TECHNICKÉ ÚDAJE Provozní podmínky PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 411 : teplota okolí -25 O C až +55 O C prostředí IE 33 Použitý motor : SMR Technické parametry : napětí 230V, 110V, 24V, 12V frekvence 50 Hz Čas na 1 otáčku výstupního hřídele : 0,5 sekundy až 3 minuty - nižší provedení převodovky (foto B 411) 4 min až 10 min - vyšší provedení převodovky Max. kroutící moment : 9 Nm od 1 min výše Pracovní poloha : doporučena vodorovná Smysl točení : možnost reverzace Příkon : max. 16W Hmotnost : cca 0,95 kg : v převodovce jsou u výstupního hřídele použita kuličková ložiska KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 411 je tvořen motorem SMR a převodovkou s čelními ozubenými koly. Převodová skříň je osazena kuličkovými ložisky a má vysokou konstrukční tuhost. ROZMĚRY Převodový motor Použitá pohonná jednotka B 411 SMR Průměr převodovky L L1 1 ) (čas na jednu ot. výst. hřídele) 94 43, ,5 s až 3 min ,5 4 min až 10 min 1 ) Včetně výstupního hřídele Ø 7h7, délka 17 mm, s dvěma ploškami.

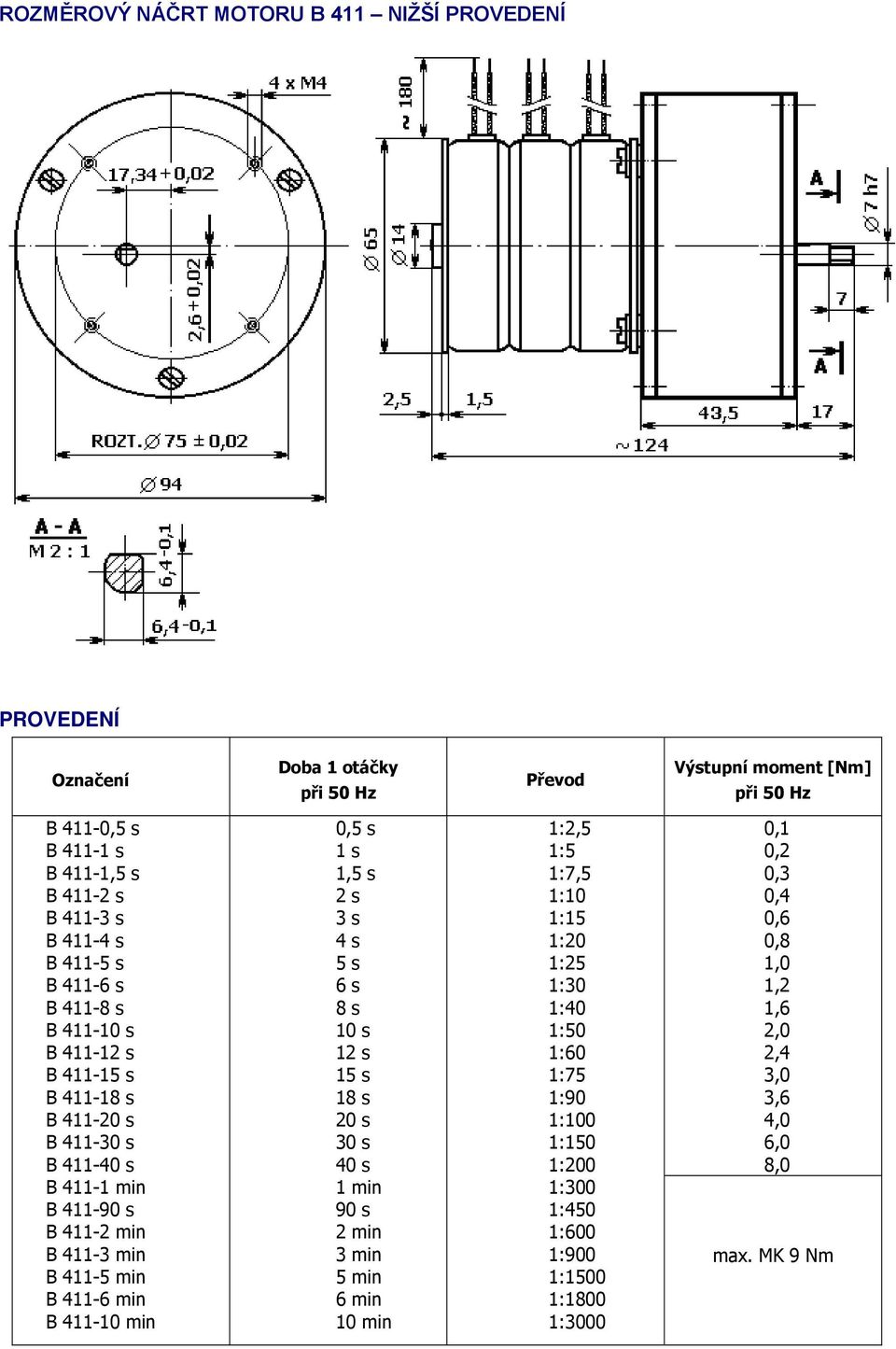

4 ROZMĚROVÝ NÁČRT MOTORU B 411 NIŽŠÍ PROVEDENÍ PROVEDENÍ Označení Doba 1 otáčky Převod Výstupní moment [Nm] B 411-0,5 s B s B 411-1,5 s B s B s B s B s B s B s B s B s B s B s B s B s B s B min B s B min B min B min B min B min 0,5 s 1 s 1,5 s 2 s 3 s 4 s 5 s 6 s 8 s 10 s 12 s 15 s 18 s 20 s 30 s 40 s 1 min 90 s 2 min 3 min 5 min 6 min 10 min 1:2,5 1:5 1:7,5 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:75 1:90 1:100 1:150 1:200 1:300 1:450 1:600 1:900 1:1500 1:1800 1:3000 0,1 0,2 0,3 0,4 0,6 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,6 4,0 6,0 8,0 max. MK 9 Nm

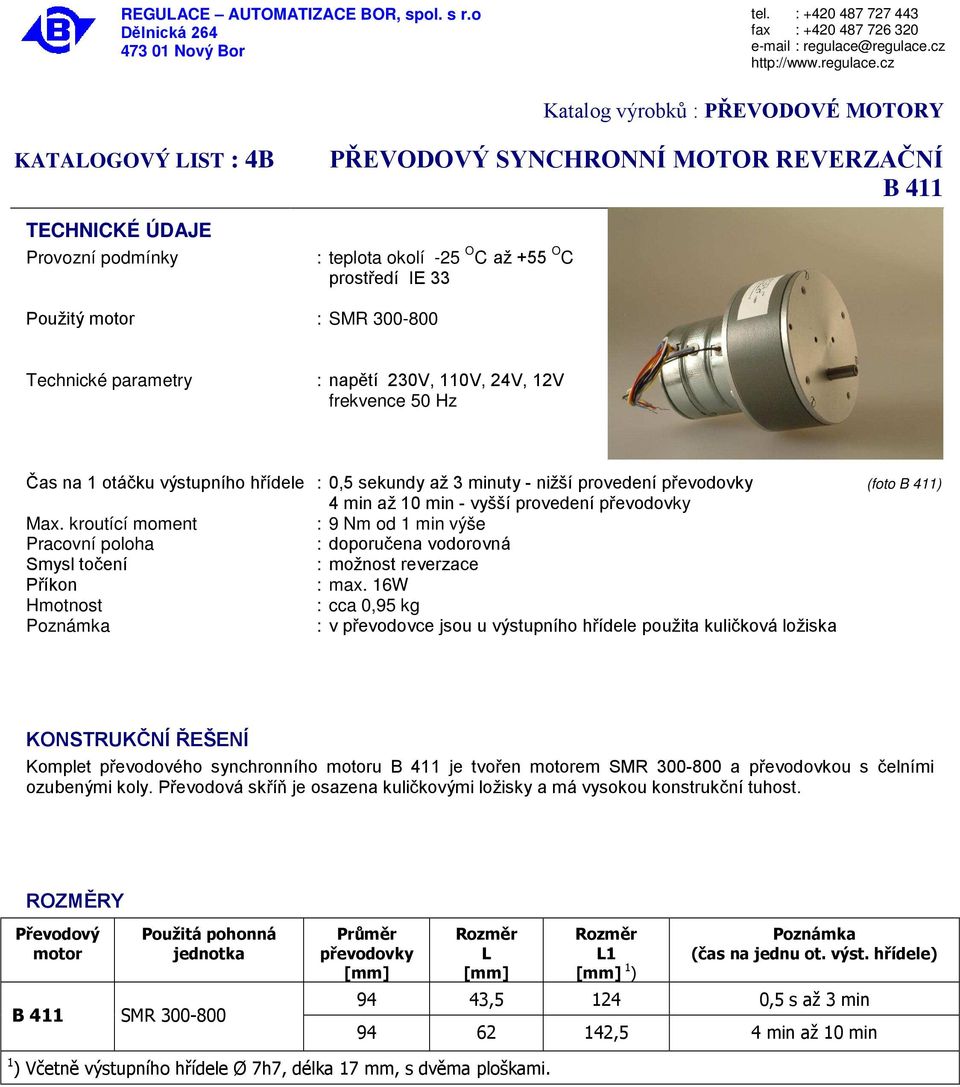

5 REGULACE AUTOMATIZACE BOR, spol. s r.o Dělnická Nový Bor tel. : fax : Katalog výrobků : PŘEVODOVÉ MOTORY KATALOGOVÝ LIST : 4C TECHNICKÉ ÚDAJE Provozní podmínky PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 412 : teplota okolí -25 O C až +55 O C prostředí IE 33 Použitý motor : SMR Technické parametry : napětí 230V, 110V, 24V, 12V frekvence 50 Hz Čas na 1 otáčku výstupního hřídele : 0,5 sekundy až 3 minuty - nižší provedení převodovky (foto B 412) 4 min až 10 min - vyšší provedení převodovky Max. kroutící moment : 9 Nm od 30 s výše Pracovní poloha : doporučena vodorovná Smysl točení : možnost reverzace Příkon : max. 22 W Hmotnost : cca 1,2 kg : v převodovce jsou u výstupního hřídele použita kuličková ložiska KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 412 je tvořen motorem SMR a převodovkou s čelními ozubenými koly. Převodová skříň je osazena kuličkovými ložisky a má vysokou konstrukční tuhost. ROZMĚRY Převodový motor Použitá pohonná jednotka 1 ) B 412 SMR Průměr převodovky L 1 ) Včetně výstupního hřídele Ø 7h7, délka 17 mm, s dvěma ploškami. L1 1 ) (čas na jednu ot. výst. hřídele) 94 43, ,5 s až 3 min ,5 4 min až 10 min

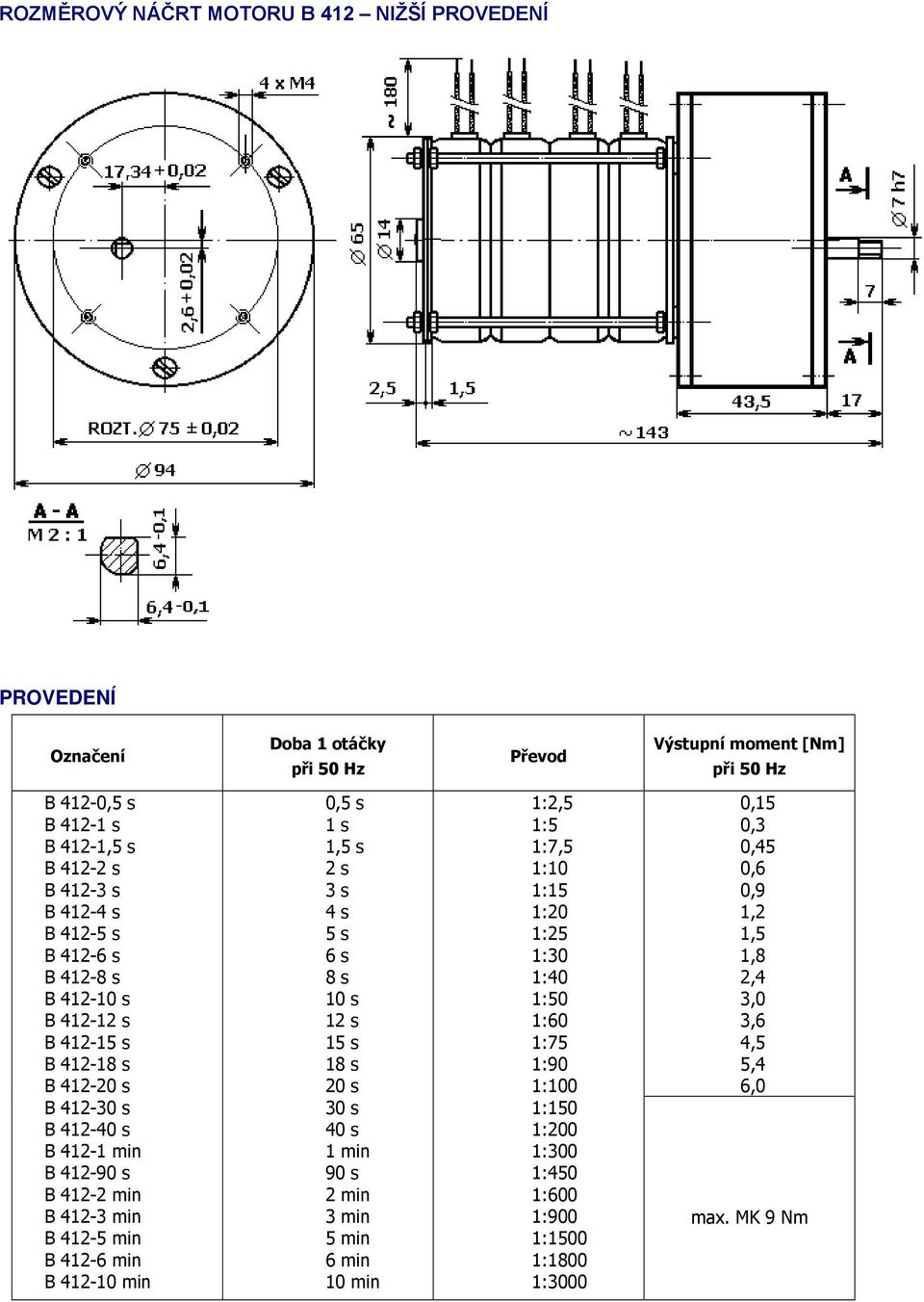

6 ROZMĚROVÝ NÁČRT MOTORU B 412 NIŽŠÍ PROVEDENÍ PROVEDENÍ Označení Doba 1 otáčky Převod Výstupní moment [Nm] B 412-0,5 s B s B 412-1,5 s B s B s B s B s B s B s B s B s B s B s B s B s B s B min B s B min B min B min B min B min 0,5 s 1 s 1,5 s 2 s 3 s 4 s 5 s 6 s 8 s 10 s 12 s 15 s 18 s 20 s 30 s 40 s 1 min 90 s 2 min 3 min 5 min 6 min 10 min 1:2,5 1:5 1:7,5 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:75 1:90 1:100 1:150 1:200 1:300 1:450 1:600 1:900 1:1500 1:1800 1:3000 0,15 0,3 0,45 0,6 0,9 1,2 1,5 1,8 2,4 3,0 3,6 4,5 5,4 6,0 max. MK 9 Nm
