Dvourychlostní převodovky pro středně výkonné pásové dopravníky s čelním převodem PCE 55 S
|
|
- Renáta Janečková
- před 9 lety
- Počet zobrazení:
Transkript

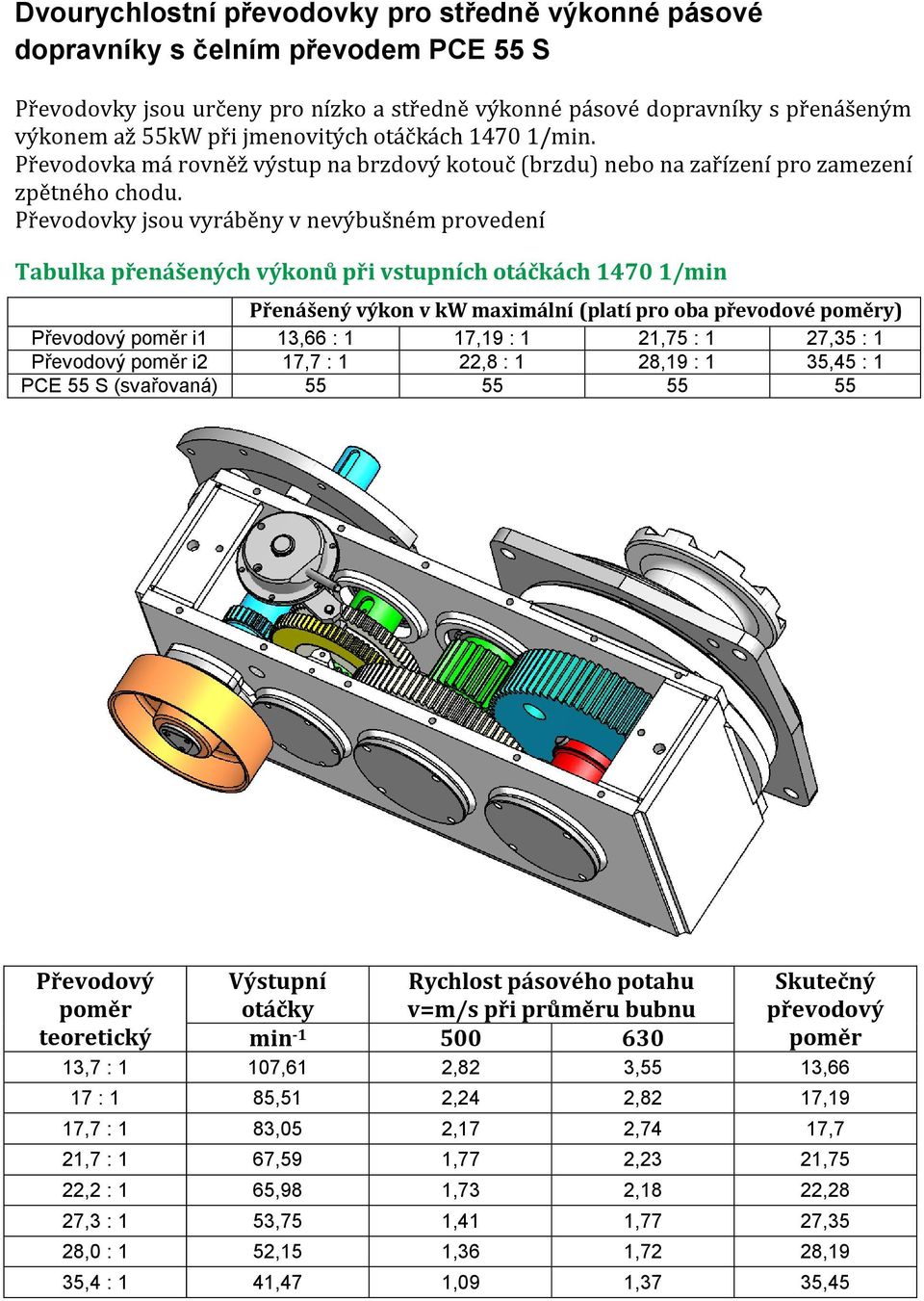

1 Dvourychlostní převodovky pro středně výkonné pásové dopravníky s čelním převodem PCE 55 S Převodovky jsou určeny pro nízko a středně výkonné pásové dopravníky s přenášeným výkonem až 55kW při jmenovitých otáčkách /min. Převodovka má rovněž výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Převodovky jsou vyráběny v nevýbušném provedení Tabulka přenášených výkonů při vstupních otáčkách /min Přenášený výkon v kw maximální (platí pro oba převodové y) i1 13,66 : 1 17,19 : 1 21,75 : 1 27,35 : 1 i2 17,7 : 1 22,8 : 1 28,19 : 1 35,45 : 1 PCE 55 S (svařovaná) Rychlost pásového potahu v=m/s při průměru bubnu Skutečný převodový teoretický min ,7 : 1 107,61 2,82 3,55 13,66 17 : 1 85,51 2,24 2,82 17,19 17,7 : 1 83,05 2,17 2,74 17,7 21,7 : 1 67,59 1,77 2,23 21,75 22,2 : 1 65,98 1,73 2,18 22,28 27,3 : 1 53,75 1,41 1,77 27,35 28,0 : 1 52,15 1,36 1,72 28,19 35,4 : 1 41,47 1,09 1,37 35,45
2

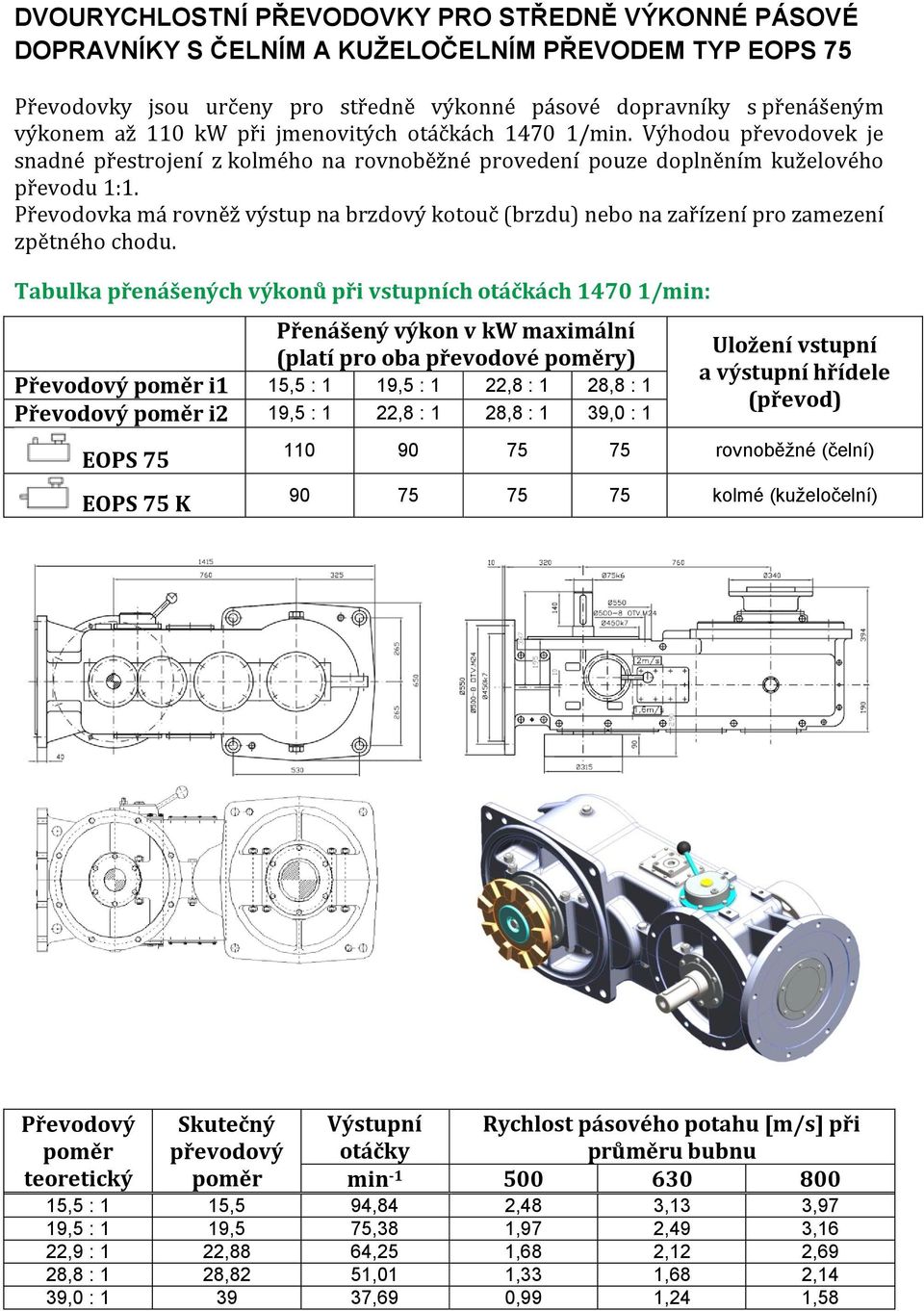

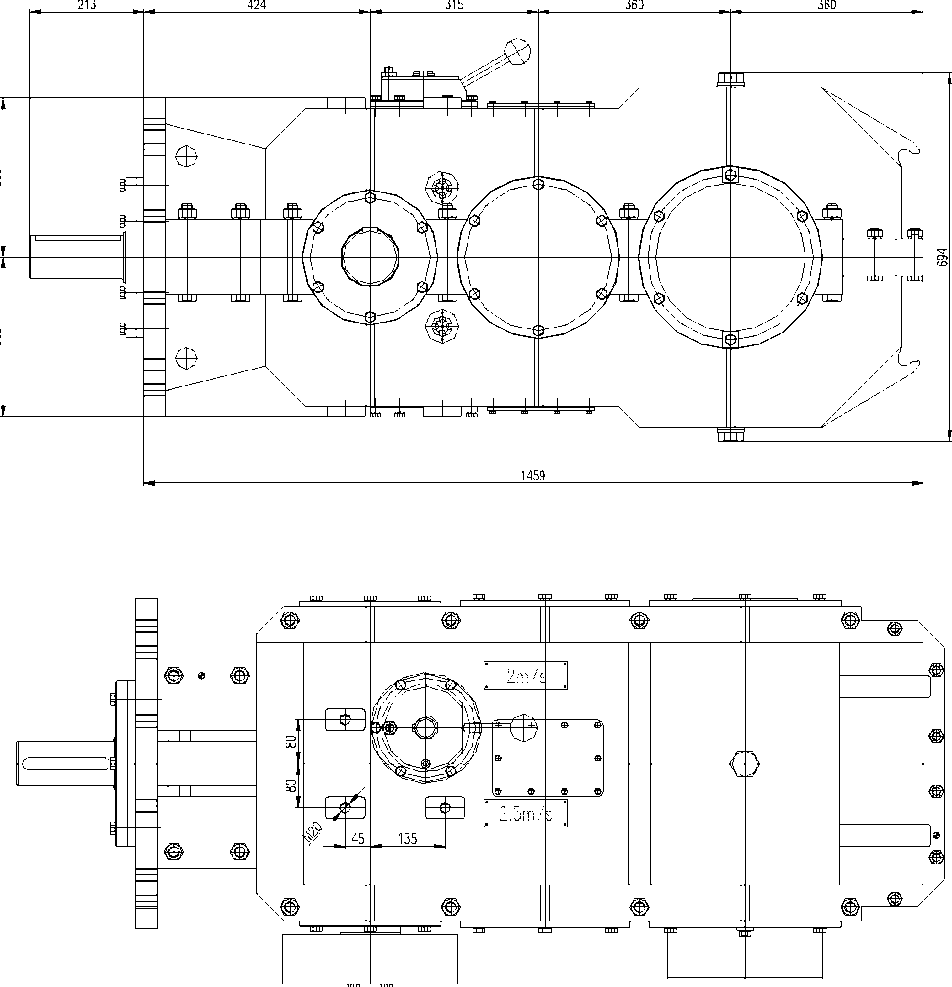

3 DVOURYCHLOSTNÍ PŘEVODOVKY PRO STŘEDNĚ VÝKONNÉ PÁSOVÉ DOPRAVNÍKY S ČELNÍM A KUŽELOČELNÍM PŘEVODEM TYP EOPS 75 Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 110 kw při jmenovitých otáčkách /min. Výhodou převodovek je snadné přestrojení z kolmého na rovnoběžné provedení pouze doplněním kuželového převodu 1:1. Převodovka má rovněž výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Přenášený výkon v kw maximální (platí pro oba převodové y) i1 15,5 : 1 19,5 : 1 22,8 : 1 28,8 : 1 i2 19,5 : 1 22,8 : 1 28,8 : 1 39,0 : 1 EOPS 75 EOPS 75 K Uložení vstupní a výstupní hřídele (převod) rovnoběžné (čelní) kolmé (kuželočelní) Skutečný převodový Rychlost pásového potahu [m/s] při průměru bubnu teoretický min ,5 : 1 15,5 94,84 2,48 3,13 3,97 19,5 : 1 19,5 75,38 1,97 2,49 3,16 22,9 : 1 22,88 64,25 1,68 2,12 2,69 28,8 : 1 28,82 51,01 1,33 1,68 2,14 39,0 : ,69 0,99 1,24 1,58

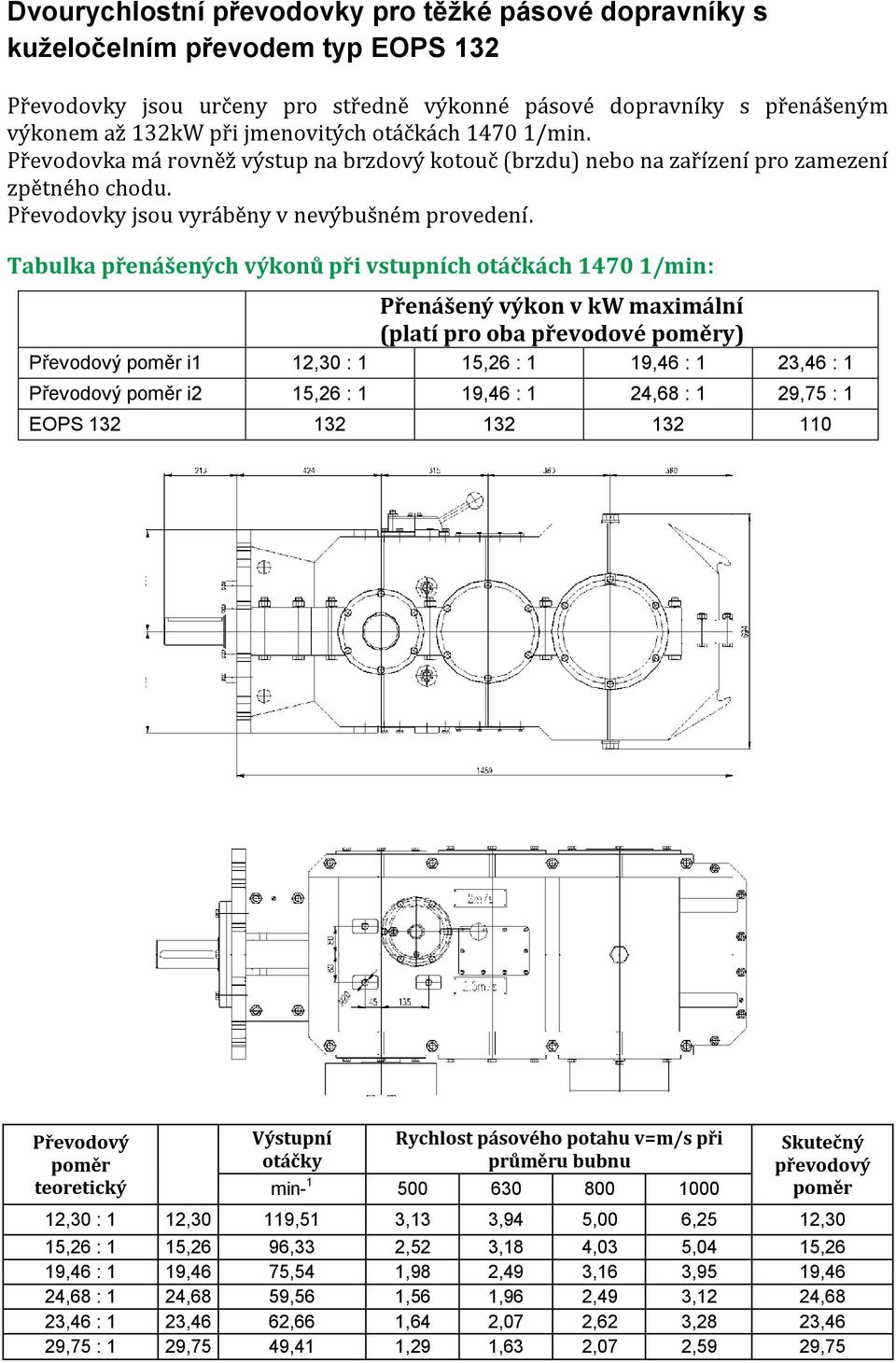

4 Dvourychlostní převodovky pro těžké pásové dopravníky s kuželočelním převodem typ EOPS 132 Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 132kW při jmenovitých otáčkách /min. Převodovka má rovněž výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Převodovky jsou vyráběny v nevýbušném provedení. Přenášený výkon v kw maximální (platí pro oba převodové y) i1 12,30 : 1 15,26 : 1 19,46 : 1 23,46 : 1 i2 15,26 : 1 19,46 : 1 24,68 : 1 29,75 : 1 EOPS teoretický Rychlost pásového potahu v=m/s při průměru bubnu min Skutečný převodový 12,30 : 1 12,30 119,51 3,13 3,94 5,00 6,25 12,30 15,26 : 1 15,26 96,33 2,52 3,18 4,03 5,04 15,26 19,46 : 1 19,46 75,54 1,98 2,49 3,16 3,95 19,46 24,68 : 1 24,68 59,56 1,56 1,96 2,49 3,12 24,68 23,46 : 1 23,46 62,66 1,64 2,07 2,62 3,28 23,46 29,75 : 1 29,75 49,41 1,29 1,63 2,07 2,59 29,75

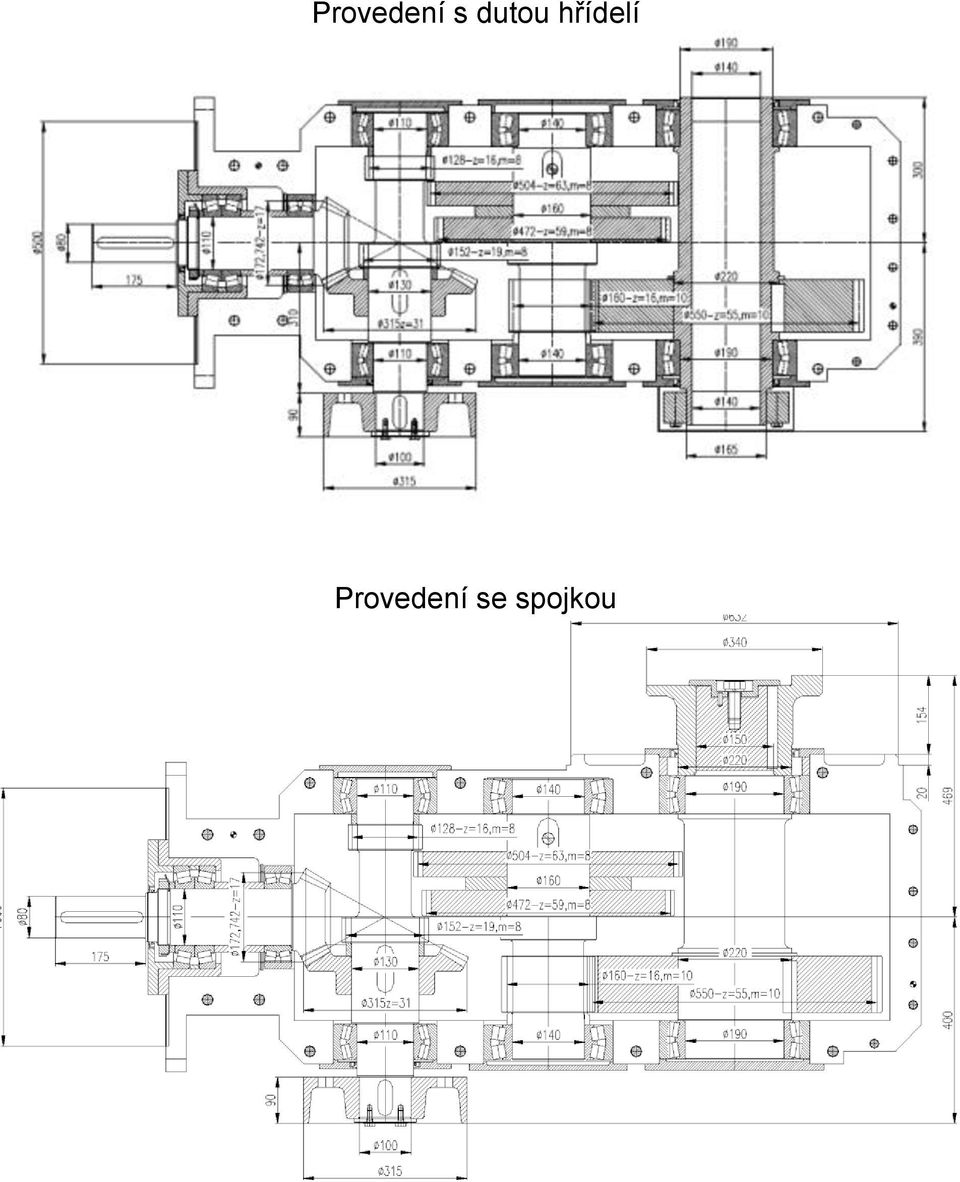

5 Provedení s dutou hřídelí Provedení se spojkou

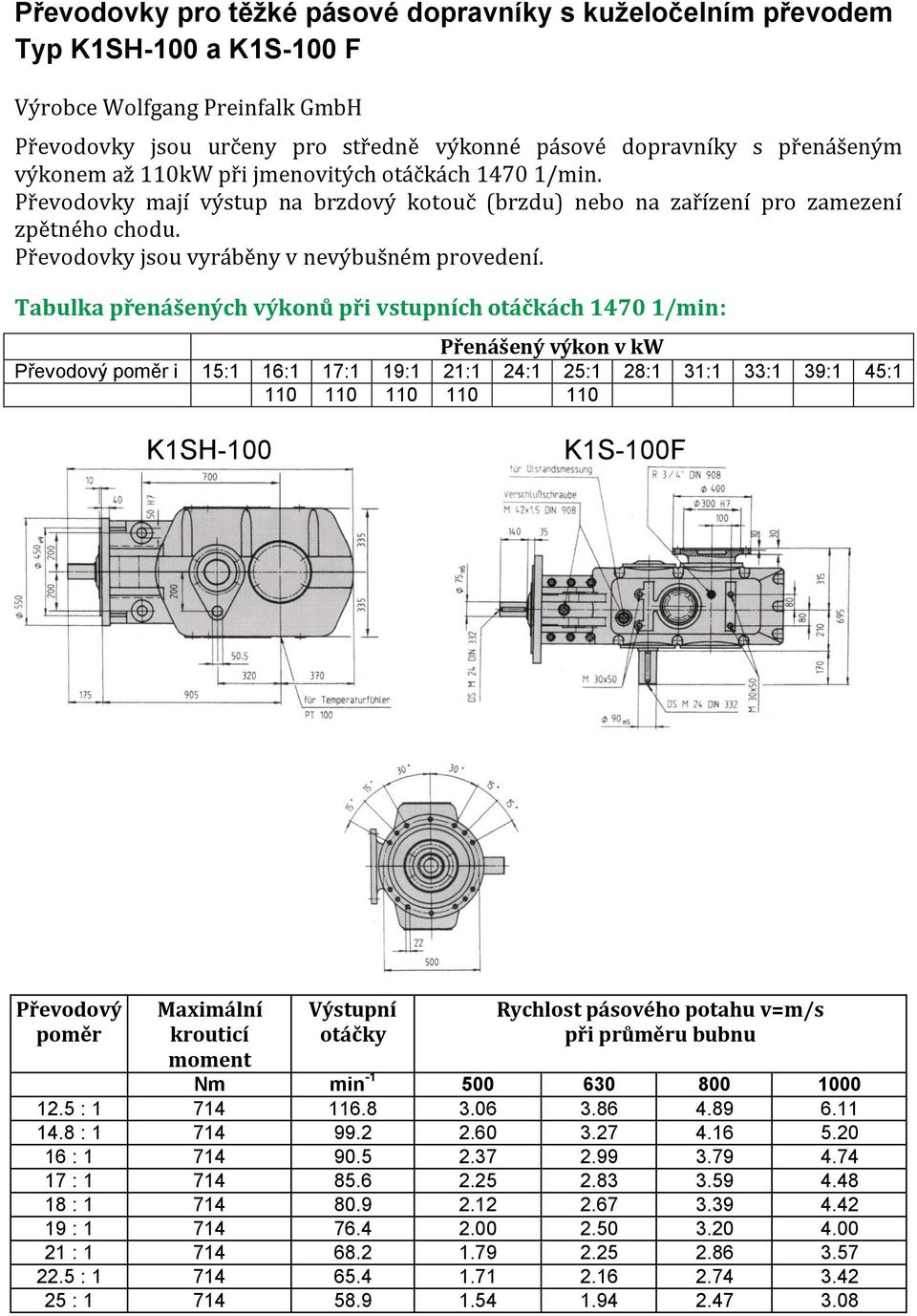

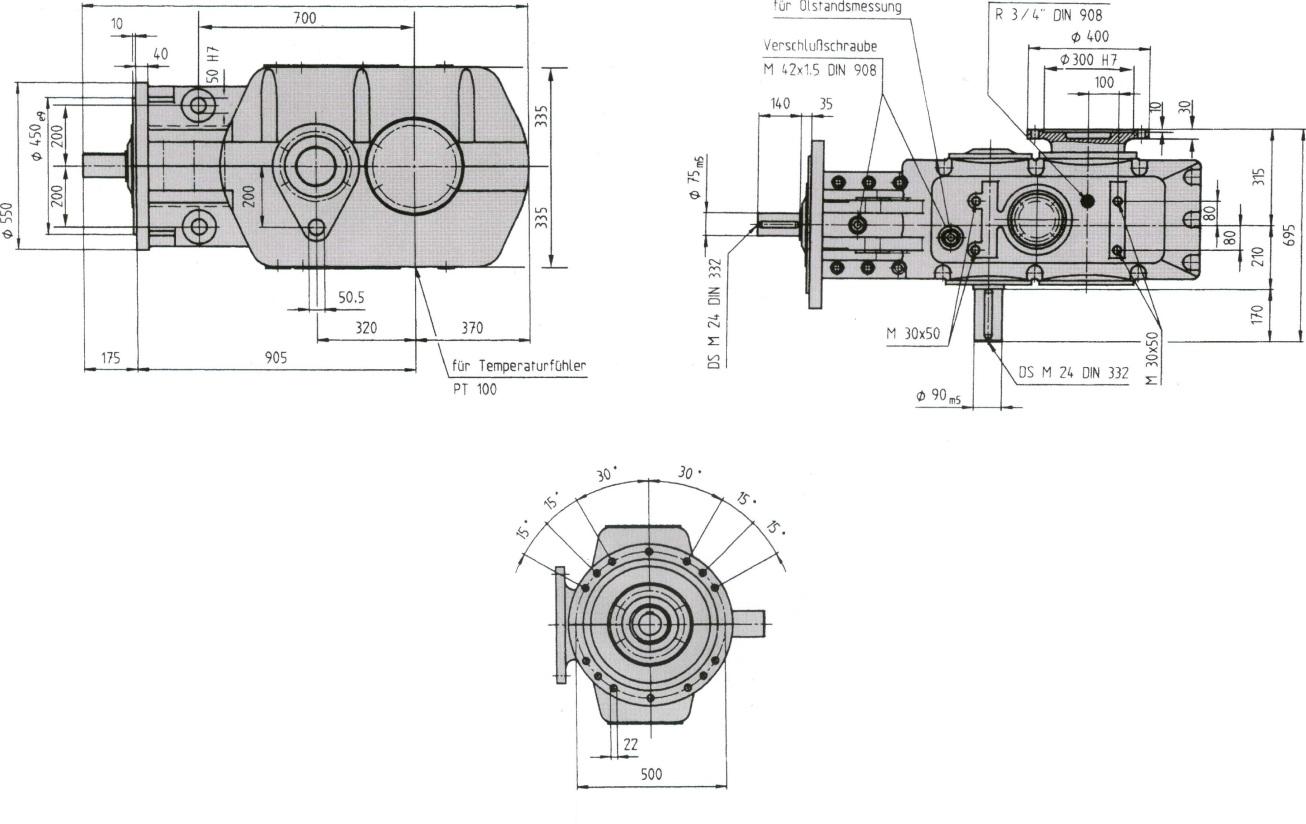

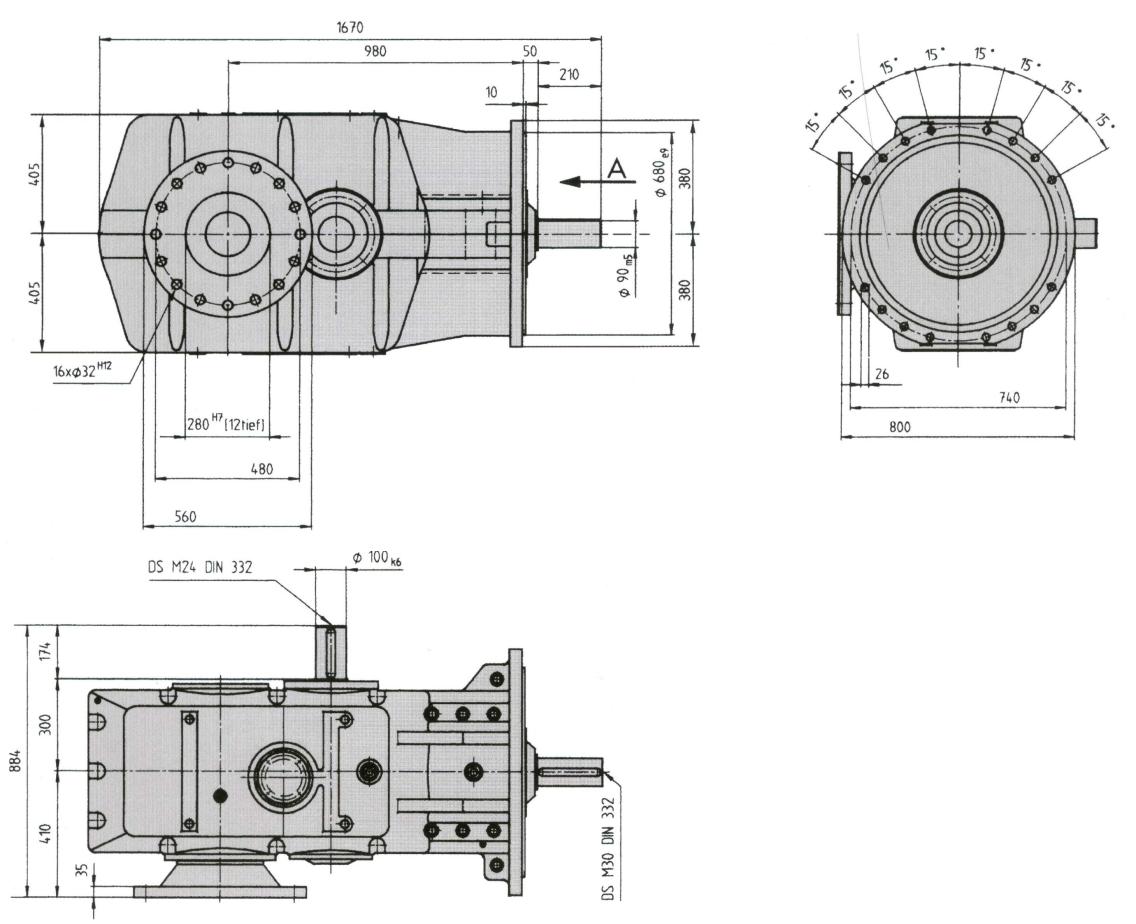

6 Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K1SH-100 a K1S-100 F Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Převodovky jsou vyráběny v nevýbušném provedení. Přenášený výkon v kw i 15:1 16:1 17:1 19:1 21:1 24:1 25:1 28:1 31:1 33:1 39:1 45: K1SH-100 K1S-100F Maximální krouticí moment Rychlost pásového potahu v=m/s při průměru bubnu Nm min : : : : : : : : :

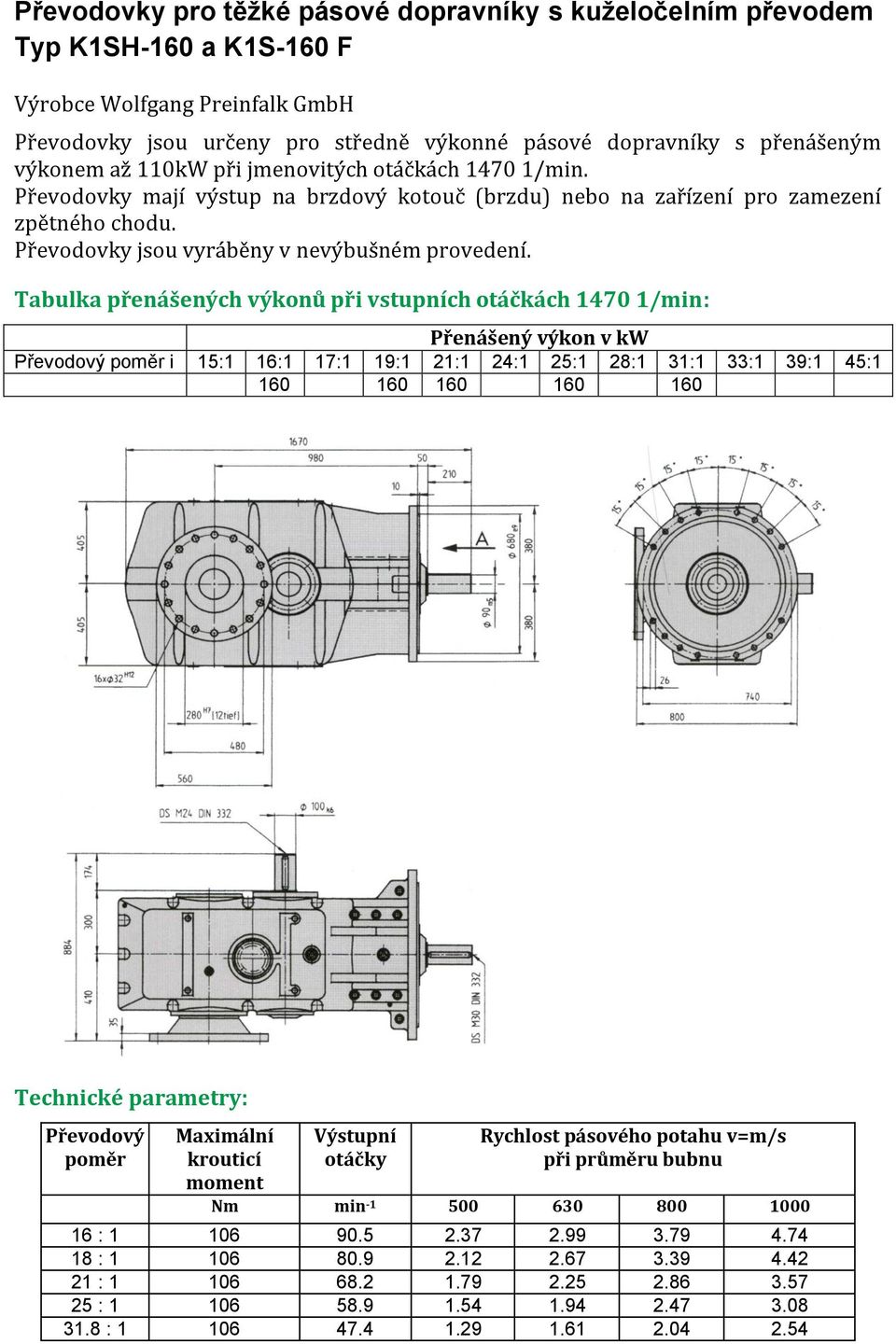

7 Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K1SH-160 a K1S-160 F Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro středně výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Převodovky jsou vyráběny v nevýbušném provedení. Přenášený výkon v kw i 15:1 16:1 17:1 19:1 21:1 24:1 25:1 28:1 31:1 33:1 39:1 45: Technické parametry: Maximální krouticí moment Rychlost pásového potahu v=m/s při průměru bubnu Nm min : : : : :

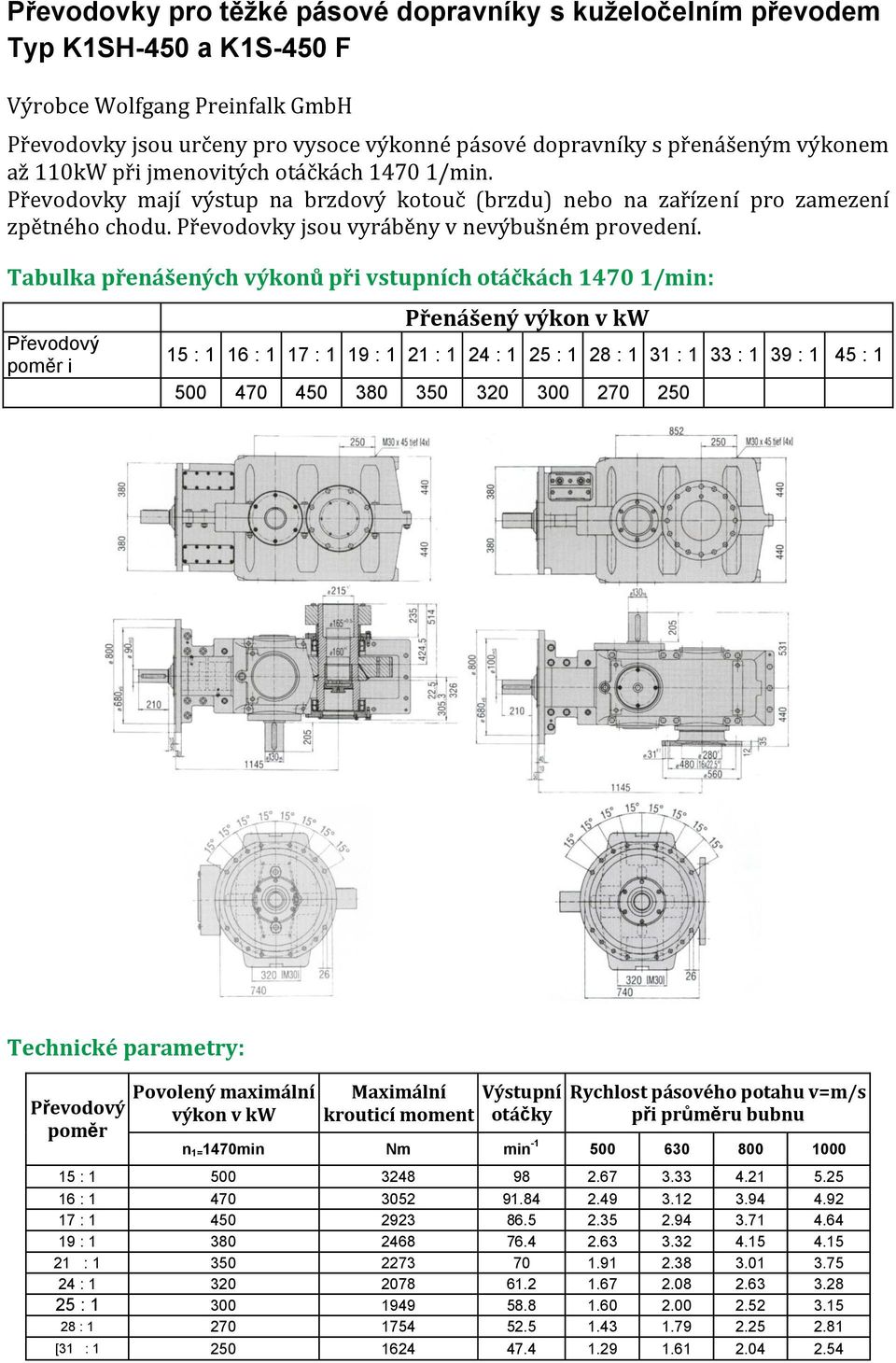

8 Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K1SH-450 a K1S-450 F Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro vysoce výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Převodovky jsou vyráběny v nevýbušném provedení. i Přenášený výkon v kw 15 : 1 16 : 1 17 : 1 19 : 1 21 : 1 24 : 1 25 : 1 28 : 1 31 : 1 33 : 1 39 : 1 45 : Technické parametry: Povolený maximální výkon v kw Maximální Rychlost pásového potahu v=m/s krouticí moment při průměru bubnu n 1=1470min Nm min : : : : : : : : [31 :

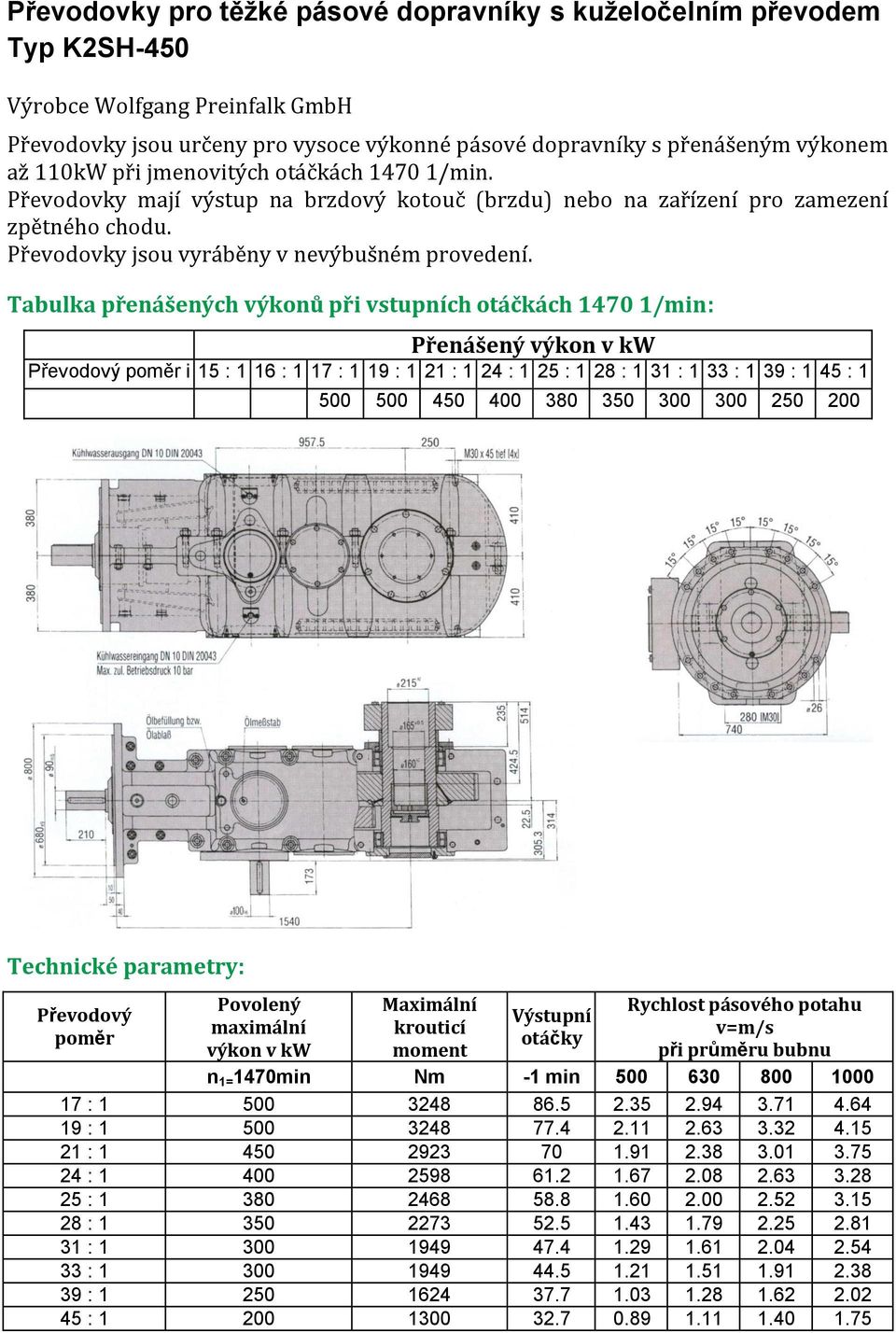

9 Převodovky pro těžké pásové dopravníky s kuželočelním převodem Typ K2SH-450 Výrobce Wolfgang Preinfalk GmbH Převodovky jsou určeny pro vysoce výkonné pásové dopravníky s přenášeným výkonem až 110kW při jmenovitých otáčkách /min. Převodovky mají výstup na brzdový kotouč (brzdu) nebo na zařízení pro zamezení Převodovky jsou vyráběny v nevýbušném provedení. Přenášený výkon v kw i 15 : 1 16 : 1 17 : 1 19 : 1 21 : 1 24 : 1 25 : 1 28 : 1 31 : 1 33 : 1 39 : 1 45 : Technické parametry: Povolený maximální výkon v kw Maximální krouticí moment Rychlost pásového potahu v=m/s při průměru bubnu n 1= 1470min Nm -1 min : : : : : : : : : :
