1 TECHNICKÁ ZPRÁVA č Zakázka : Odběratel: Oprava elektroinstalace společných prostor domu na HS 437, ul. ul.pískovec č.p. 896;897, Kamenický Šenov OSBD,Česká Lípa Barvířská č.p.738 Datum: Zak.číslo: č Vypracoval: Marhoul Miroslav 1.Podklady: - Prohlídka, konsultace a požadavky vlastníka a správce domu na místě. 2.Předmět projektu Předmětem projektu je prováděcí dokumentace elektroinstalace 1.P.P. a hlavního domovního stoupacího vedení pro obytný dům na HS 437, ul. ul.pískovec č.p. 896;897, Kamenický Šenov. Hlavní domovní vedení, elektroinstalace sklepů, osvětlení schodiště. Přípojka NN : Přípojka NN do HDS je stávající. Hlavní domovní vedení Hlavní domovní vedení pro obytný dům na HS 437, ul. Pískovec č.p. 896;897, Kamenický Šenov.,mezi pojistkovou skříní HDS a RE je nově tvořeno dvojicí paralelních kabelů1-cyky 3x35+25mm2, jištění v HDS bude pojistkami 6x80A a na konci v (7.patře),spojeno do kruhu. Odbočení k elektroměrům bude provedeno zasmyčkováním vždy jednoho ze dvou kabelů HDV (střídavě) na svorkovnicích v dolní částí skříní elektroměrových rozvodnic. Bude napájet všechna odběrná místa včetně výtahu.. Kabely hlavního vedení budou v úseku z rozpojovací skříně (HDS) do stoupací šachty uloženy pod stropem v trvale uzavřeném (nerozebiratelném) žlabu.vše bude provedeno dle platných připojovacích podmínek ČEZ. Měřící odběrná zařízení Pro měření odběrných míst budou zřízeny nové elektroměrové rozvodnice celkem 14 kusů rozvodnic RE1 až RE7 v č.p. 896 a RE8 až RE14 v č.p. 897,každá prostorově dimenzována pro osazení čtyř třífázových jednosazbových elektroměrů. Tyto rozvodnice budou umístěny formou vestavných van bez dveří do stávajících rozvodných jader SOP do původního prostoru odbočení HDV, jističů před elektroměry a elektroměrů. Dvířka stávajících rozvodných jader zůstanou zachována, všechny stávající plechové části budou opraveny vyčištěny a opatřeny novým nátěrem, poškozené zámky budou vyměněny. V rámci přípravy výroby musí být na místě 1

P.P. a hlavního domovního stoupacího vedení pro obytný dům na HS 437, ul. ul.pískovec č.p. 896;897, 471 14 Kamenický Šenov. Hlavní domovní vedení, elektroinstalace sklepů, osvětlení schodiště.

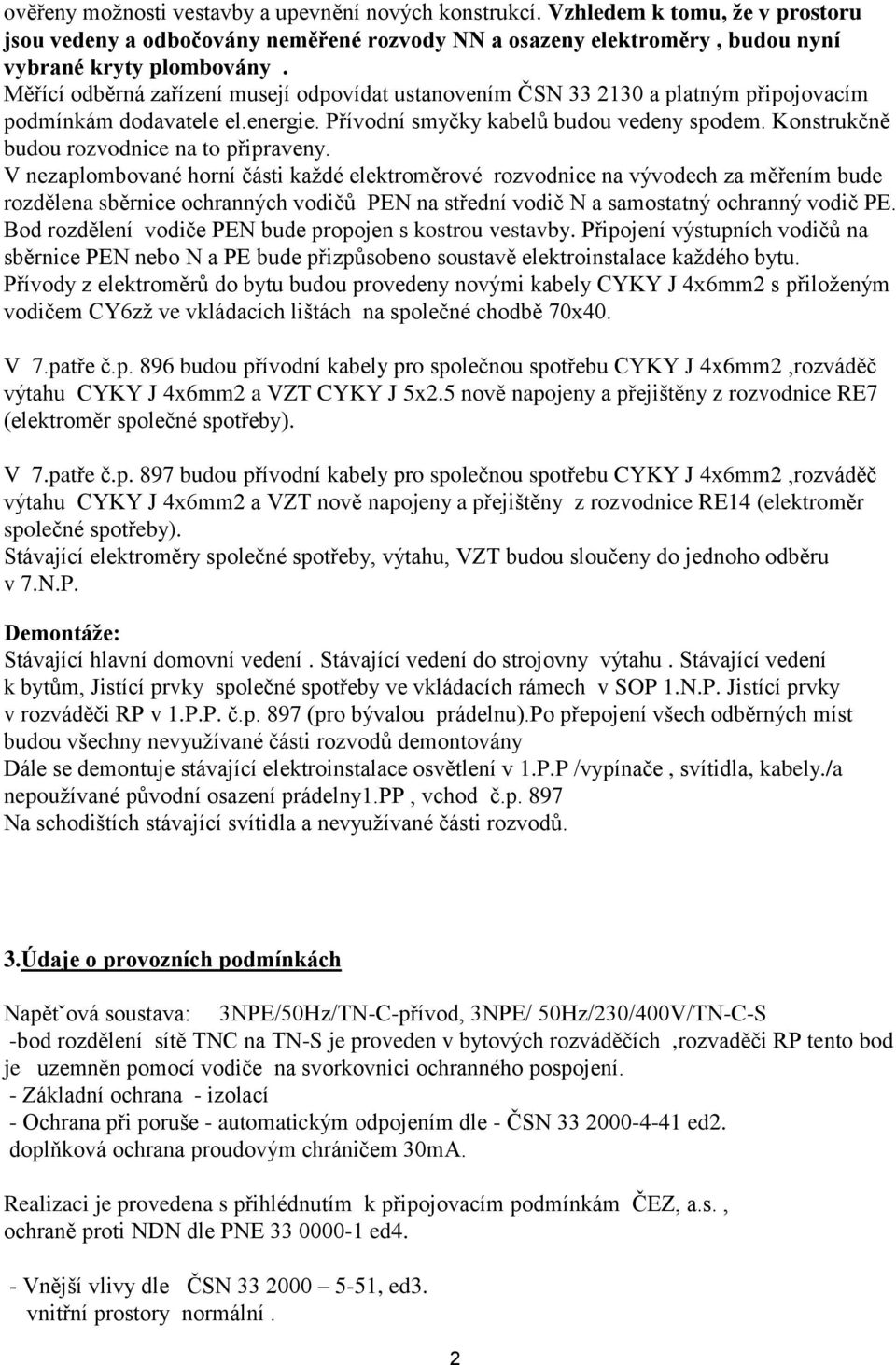

2 ověřeny možnosti vestavby a upevnění nových konstrukcí. Vzhledem k tomu, že v prostoru jsou vedeny a odbočovány neměřené rozvody NN a osazeny elektroměry, budou nyní vybrané kryty plombovány. Měřící odběrná zařízení musejí odpovídat ustanovením ČSN a platným připojovacím podmínkám dodavatele el.energie. Přívodní smyčky kabelů budou vedeny spodem. Konstrukčně budou rozvodnice na to připraveny. V nezaplombované horní části každé elektroměrové rozvodnice na vývodech za měřením bude rozdělena sběrnice ochranných vodičů PEN na střední vodič N a samostatný ochranný vodič PE. Bod rozdělení vodiče PEN bude propojen s kostrou vestavby. Připojení výstupních vodičů na sběrnice PEN nebo N a PE bude přizpůsobeno soustavě elektroinstalace každého bytu. Přívody z elektroměrů do bytu budou provedeny novými kabely CYKY J 4x6mm2 s přiloženým vodičem CY6zž ve vkládacích lištách na společné chodbě 70x40. V 7.patře č.p. 896 budou přívodní kabely pro společnou spotřebu CYKY J 4x6mm2,rozváděč výtahu CYKY J 4x6mm2 a VZT CYKY J 5x2.5 nově napojeny a přejištěny z rozvodnice RE7 (elektroměr společné spotřeby). V 7.patře č.p. 897 budou přívodní kabely pro společnou spotřebu CYKY J 4x6mm2,rozváděč výtahu CYKY J 4x6mm2 a VZT nově napojeny a přejištěny z rozvodnice RE14 (elektroměr společné spotřeby). Stávající elektroměry společné spotřeby, výtahu, VZT budou sloučeny do jednoho odběru v 7.N.P. Demontáže: Stávající hlavní domovní vedení. Stávající vedení do strojovny výtahu. Stávající vedení k bytům, Jistící prvky společné spotřeby ve vkládacích rámech v SOP 1.N.P. Jistící prvky v rozváděči RP v 1.P.P. č.p. 897 (pro bývalou prádelnu).po přepojení všech odběrných míst budou všechny nevyužívané části rozvodů demontovány Dále se demontuje stávající elektroinstalace osvětlení v 1.P.P /vypínače, svítidla, kabely./a nepoužívané původní osazení prádelny1.pp, vchod č.p. 897 Na schodištích stávající svítidla a nevyužívané části rozvodů. 3.Údaje o provozních podmínkách Napětˇová soustava: 3NPE/50Hz/TN-C-přívod, 3NPE/ 50Hz/230/400V/TN-C-S -bod rozdělení sítě TNC na TN-S je proveden v bytových rozváděčích,rozvaděči RP tento bod je uzemněn pomocí vodiče na svorkovnici ochranného pospojení. - Základní ochrana - izolací - Ochrana při poruše - automatickým odpojením dle - ČSN ed2. doplňková ochrana proudovým chráničem 30mA. Realizaci je provedena s přihlédnutím k připojovacím podmínkám ČEZ, a.s., ochraně proti NDN dle PNE ed4. - Vnější vlivy dle ČSN , ed3. vnitřní prostory normální. 2

Konstrukčně budou rozvodnice na to připraveny.

3 . Stupeň zajištění dodávky el. energie: 3(bez zálohování) Energetická bilance : Instalovaný a soudobý příkon jednotlivých odběrů vchodu,, ul. ul.pískovec č.p. 896;897, Kamenický Šenov Vchod č.p. 896 Pi jednoho bytu...11 kw Pi 22 byt.jednotek.242kw Pi společná spotřeba osvětlení...3.5kw Pi společná spotřeba ventilátory 3.5kW Pí společná spotřeba výtah.5.5kw.ps Ps 1.vchod č.p kw. Proudové dimenzování 160A Vchod č.p. 897 Pi jednoho bytu...11kw Pi 21 byt.jednotek.231kw Pi společná spotřeba osvětlení...3.5kw Pi společná spotřeba ventilátory 3.5kW Pí společná spotřeba výtah.5.5kw.ps Ps 1.vchod č.p kw. Proudové dimenzování 160A 4.Pracovní podmínky Údržba a opravy:osoby znalé dle platných norem ČSN..Společné prostory V SOP v 1.N.P.(vkládací rámy společné spotřeby), budou demontovány stávající jističe. Vkládací rámy společné spotřeby budou přezbrojeny dle přiložené výkresové dokumentace. Dále se nově přezbrojí stávající rozváděč bývalé prádelny RP v 1.P.P. pro vchod č.p. 897,.Přívodní kabel pro tento rozváděč bude nově CYKY 4Jx6 spolu s CY6zž ze společné spotřeby SOP - 1.N.P. Elektroinstalace v 1.P.P. bude provedena nově, dle výkresové dokumentace ETS list č.26 Z rozvaděče RP v 1.P.P. budou nově připojeny, zásuvka 230V/16A, zásuvky pro budoucí místnost serveru, zásuvka 400V/16A/5p, tyto obvody budou osazeny proudovým chráničem s vybavovacím proudem 30mA, a osvětlení v 1.P.P. Zásuvky se umístí dle výkresové dokumentace 1.P.P. ETS list č. 26. Ve spojovací chodbě mezi vchody č.p. 896 a č.p.897 budou přívody k vypínačům zapuštěné v drážkách a vypínače zapuštěné s využítím původních krabic (malá šířka chodby). 3

5 kw. Proudové dimenzování 160A Vchod č.p. 897 Pi jednoho bytu...11kw Pi 21 byt.jednotek.231kw Pi společná spotřeba osvětlení...3.5kw Pi společná spotřeba ventilátory 3.5kW Pí společná spotřeba výtah.

4 Osvětlení na schodištích bude vhodně typově zvoleno, je požadováno spínané čidlem s omezením denního svícení. V 1N.P. bude přes vypínač umožněno trvalé sepnutí osvětlení Osvětlení schodiště bude realizováno dvěma okruhy z různých fází. Kabely budou na schodištích vedeny v lištách vkládacích 40x20.Propojení ve stávajících SOP v krabicích ACIDUR. Byty 1.N.P 7.N.P. č.p. 896;897 Stávající bytové rozváděče Bx budou napojeny z rozváděče SOP nového vkládacího rámu RE novými kabely CYKY J 4x 6 spolu s CY6zž v lištách k jednotlivým bytům a budou ukončeny na svorkách bytových rozváděčů Bx. Výtah. Bude nově připojen z rozváděče společné spotřeby v 7.N.P kabelem CYKY J 4x6 přes uzamykatelný vypínač, spolu s vodičem CY6zž. Rozvody slaboproudé : - Slaboproudé rozvody se v jednotlivých SOP 1.N.P. až SOP v 7.N.P. uspořádají v koordinaci s jednotlivými správci síti. Protipožární opatření : V objektu v rámci oprav instalací platí stávající požárně technické řešení stavby dle původních předpisů platných v době výstavby, které nevyžadují dělení na požární úseky,,použití materiálů a jiných opatření pro omezení tvorby zplodin hoření. Je teda navržena běžná elektroinstalace bez použití materiálů se zvýšenou požární odolností. 6. Ochranné pospojování Pro správnou funkci ochran před nebezpečným dotykem a přepětím bude v objektu provedeno ochranné pospojování, pospojí se ochranné vodiče PEN, dále Fe8Zn mm2,z rozváděče HDS, která je zároveň hlavním uzemňovacím přívodem (spojení ze zemničem budovy).vstupující rozvody medií v instalačních šachtách. kovová potrubí, kabelové žlaby, ocelové konstrukce, atd. Vše se provede s přihlédnutím k ČSN ed.2,. V rámci ochranného pospojování se vzájemně spojí konstrukce rozváděčů SOP vodičem H07V-K 50zž, 7.Společné zásady montáže Veškeré montáže i demontáže budou provedeny v koordinaci s investorem a správcem domu. Před zahájením prací se zadavatel seznámí s obsahem dokumentace a upřesní návrhy či úpravy změn a dodatků, předáním dokumentace realizační firmě se zadavatel ztotožňuje s jejím obsahem. Elektroinstalace v 1.P.P bude provedena v el. instalačních lištách, pod omítku a pod. Vedení k bytům 1.N.P. až 7.N.P. na chodbách v lištách PVC. Předpokládá se,že zhotovitelem bude odborně způsobilá firma, která má technické zázemí (příprava práce,technická kancelář) a přesně stanoví rozsah prací prostřednictvím prozkoumání a 4

Propojení ve stávajících SOP v krabicích ACIDUR. Byty 1.N.P 7.N.P. č.p. 896;897 Stávající bytové rozváděče Bx budou napojeny z rozváděče SOP nového vkládacího rámu RE novými kabely CYKY J 4x 6 spolu

5 projednání veškeré dokumentace s příslušnými stranami, návštěvou místa stavby a seznámení se stávajícím stavem. Realizační firma zajistí, případné přeložky stávajícího vedení a vyjádření jednotlivých správců dotčených sítí, přihlášky a změny jednotlivých odběrů na ČEZ distribuce,revizi el. zařízení,vypracuje PD skutečného provedení. Elektroinstalace musí být provedena v souladu s platnými připojovacími podmínkami ČEZ, dále s platnými ČSN a harmonizovanými předpisy v době realizace, zvláště ČSN ed 2; ČSN ed 2; ČSN ed. 3;ČSN EN ed2; Ve sporných případech jsou tyto normy a dokumenty vždy nadřazeny projektu. Elektroinstalaci provede firma s příslušnými platnými oprávněními. Veškerá práva vyhrazena, šíření a reprodukování bez písemného souhlasu autora je nepřípustné. ETS CS Nový Bor, a.s. B.Egermanna č.p Nový Bor 1 tel: fax.: Zpracoval:Marhoul Miroslav 5

zařízení,vypracuje PD skutečného provedení.

6 6
