1 Katedra elektrotechniky Fakulta elektrotechniky a informatiky, VŠB TU Ostrava SVĚTELNÁ DOMOVNÍ INSTALACE Návod na měření Říjen 2011 Ing. Tomáš Mlčák, Ph.D. 1

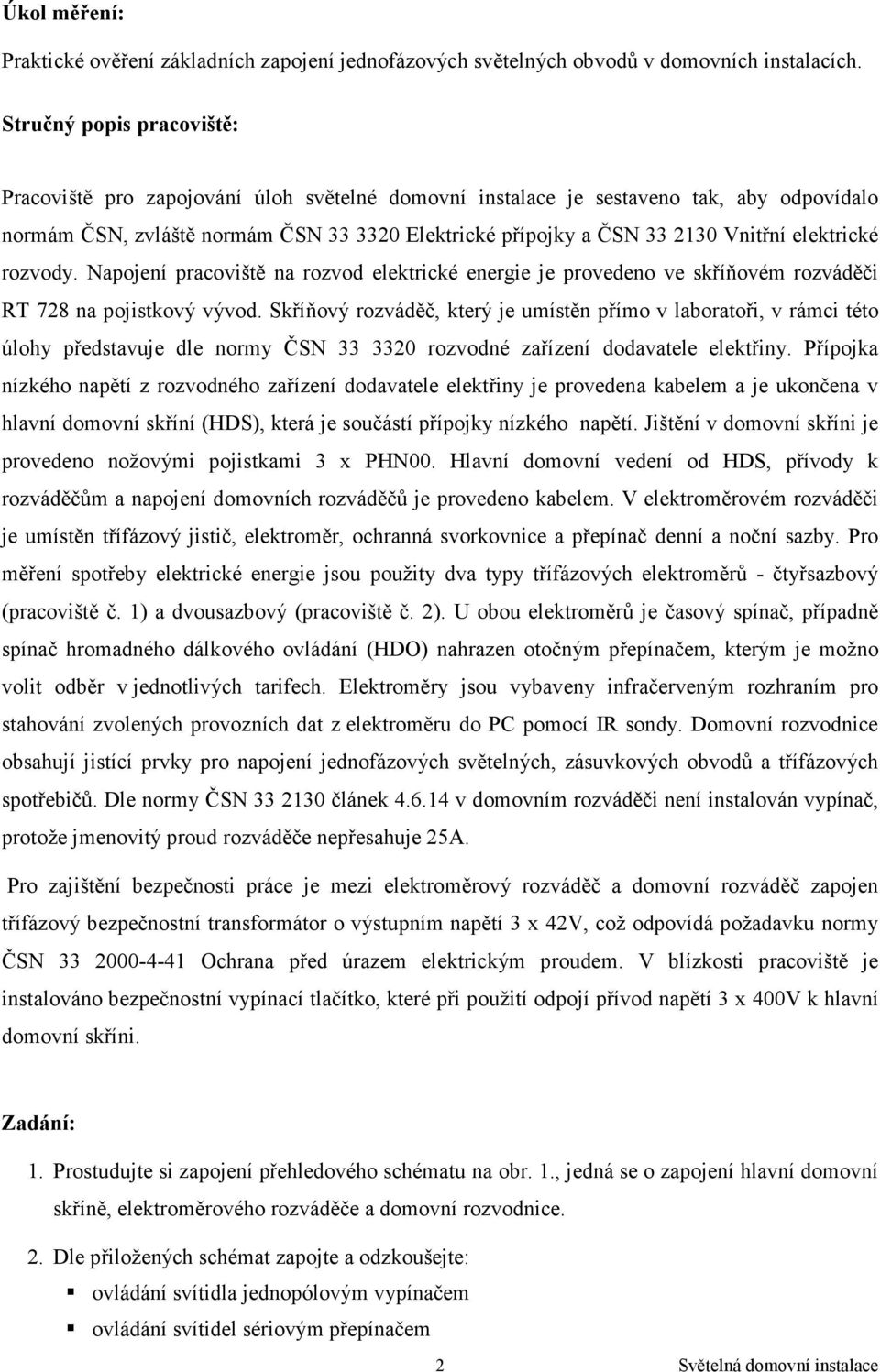

2 Úkol měření: Praktické ověření základních zapojení jednofázových světelných obvodů v domovních instalacích. Stručný popis pracoviště: Pracoviště pro zapojování úloh světelné domovní instalace je sestaveno tak, aby odpovídalo normám ČSN, zvláště normám ČSN Elektrické přípojky a ČSN Vnitřní elektrické rozvody. Napojení pracoviště na rozvod elektrické energie je provedeno ve skříňovém rozváděči RT 728 na pojistkový vývod. Skříňový rozváděč, který je umístěn přímo v laboratoři, v rámci této úlohy představuje dle normy ČSN rozvodné zařízení dodavatele elektřiny. Přípojka nízkého napětí z rozvodného zařízení dodavatele elektřiny je provedena kabelem a je ukončena v hlavní domovní skříní (HDS), která je součástí přípojky nízkého napětí. Jištění v domovní skříni je provedeno nožovými pojistkami 3 x PHN00. Hlavní domovní vedení od HDS, přívody k rozváděčům a napojení domovních rozváděčů je provedeno kabelem. V elektroměrovém rozváděči je umístěn třífázový jistič, elektroměr, ochranná svorkovnice a přepínač denní a noční sazby. Pro měření spotřeby elektrické energie jsou použity dva typy třífázových elektroměrů - čtyřsazbový (pracoviště č. 1) a dvousazbový (pracoviště č. 2). U obou elektroměrů je časový spínač, případně spínač hromadného dálkového ovládání (HDO) nahrazen otočným přepínačem, kterým je možno volit odběr v jednotlivých tarifech. Elektroměry jsou vybaveny infračerveným rozhraním pro stahování zvolených provozních dat z elektroměru do PC pomocí IR sondy. Domovní rozvodnice obsahují jistící prvky pro napojení jednofázových světelných, zásuvkových obvodů a třífázových spotřebičů. Dle normy ČSN článek v domovním rozváděči není instalován vypínač, protože jmenovitý proud rozváděče nepřesahuje 25A. Pro zajištění bezpečnosti práce je mezi elektroměrový rozváděč a domovní rozváděč zapojen třífázový bezpečnostní transformátor o výstupním napětí 3 x 42V, což odpovídá požadavku normy ČSN Ochrana před úrazem elektrickým proudem. V blízkosti pracoviště je instalováno bezpečnostní vypínací tlačítko, které při použití odpojí přívod napětí 3 x 400V k hlavní domovní skříni. Zadání: 1. Prostudujte si zapojení přehledového schématu na obr. 1., jedná se o zapojení hlavní domovní skříně, elektroměrového rozváděče a domovní rozvodnice. 2. Dle přiložených schémat zapojte a odzkoušejte: ovládání svítidla jednopólovým vypínačem ovládání svítidel sériovým přepínačem 2

elektrické rozvody. Napojení pracoviště na rozvod elektrické energie je provedeno ve skříňovém rozváděči RT 728 na pojistkový vývod.

3 ovládání svítidel ze dvou míst střídavými přepínači ovládání svítidel ze tří míst křížovým a střídavými přepínači ovládání osvětlení pomocí impulzního relé Řazení spínačů a způsoby jejich užití a zapojení jsou uvedeny v tab. 1. Na obr. 2. obr. 6. jsou uvedeny praktická přehledová zapojovací schémata. Přehledové schéma ROZVÁDEČ RT728 3+PEN 50Hz 400V/TN-C HLAVNÍ VYPÍNAČ HDS ELEKTROMĚROVÝ ROZVÁDĚČ TRANSFORMÁTOR 3x400V/3x42V DOMOVNÍ ROZVÁDĚČ 3+N+PE 50Hz 42V/TN-S PŘÍPOJKA NN ČSN HLAVNÍ DOMOVNÍ VEDENÍ ČSN Obr. 1.: Přehledové schéma připojení Postup měření: 1. Zkontrolujte nastavení hlavního vypínače a jističů v elektroměrovém a domovním rozváděči, které musí být před zahájením měření vypnuty. 2. Po provedené kontrole nakresleného montážního schéma proveďte zapojení určené domovní instalace. 3. Po provedené kontrole zapojení domovní instalace změřte izolační odpor. 4. Zapněte jističe na elektroměrovém a domovním rozváděči a zapněte hlavní vypínač. 5. Po ověření správné funkce zapojení vypněte hlavní vypínač. Veškeré zapojování a propojování musí být vždy prováděno při vypnutém hlavním vypínači. 6. Po ukončení měření vypněte hlavní vypínač a jističe na rozváděčích. 3

Přehledové schéma ROZVÁDEČ RT728 3+PEN 50Hz 400V/TN-C HLAVNÍ VYPÍNAČ HDS ELEKTROMĚROVÝ ROZVÁDĚČ TRANSFORMÁTOR 3x400V/3x42V DOMOVNÍ ROZVÁDĚČ 3+N+PE 50Hz 42V/TN-S PŘÍPOJKA NN ČSN 33 3320 HLAVNÍ DOMOVNÍ

4 Tab. 1.: Řazení spínačů a způsoby jejich užití a zapojení Řazení Název Značka Schéma charakteristického užití 1 JEDNOPÓLOVÝ VYPÍNAČ 5 SÉRIOVÝ PŘEPÍNAČ 6 STŘÍDAVÝ PŘEPÍNAČ 7 KŘÍŽOVÝ PŘEPÍNAČ IMPULZNÍ RELÉ 4

5 Obr. 2.: Přehledové schéma zapojení ovládání svítidla jednopólovým vypínačem Obr. 3.: Přehledové schéma zapojení ovládání svítidel sériovým přepínačem 5

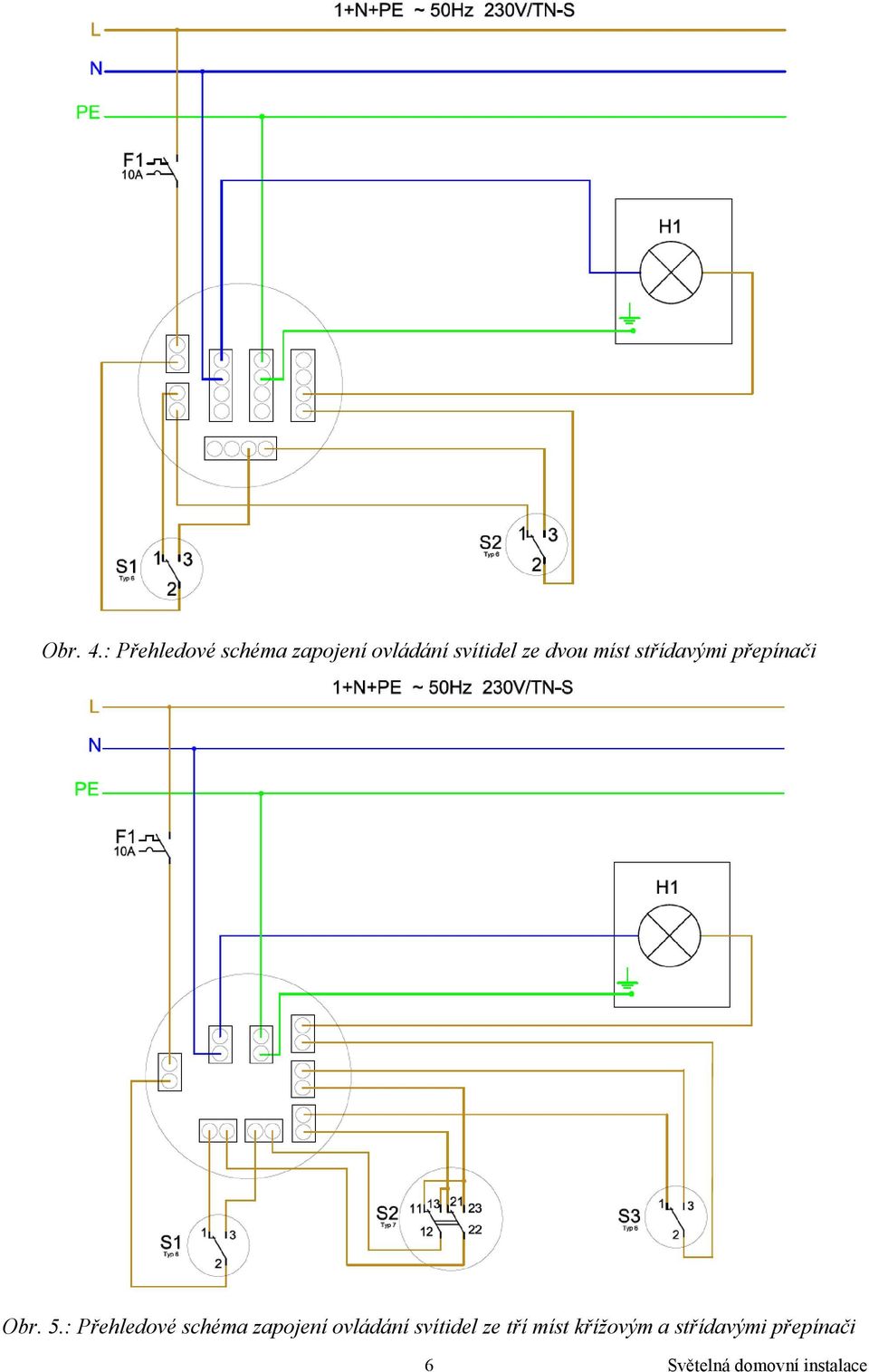

6 Obr. 4.: Přehledové schéma zapojení ovládání svítidel ze dvou míst střídavými přepínači Obr. 5.: Přehledové schéma zapojení ovládání svítidel ze tří míst křížovým a střídavými přepínači 6

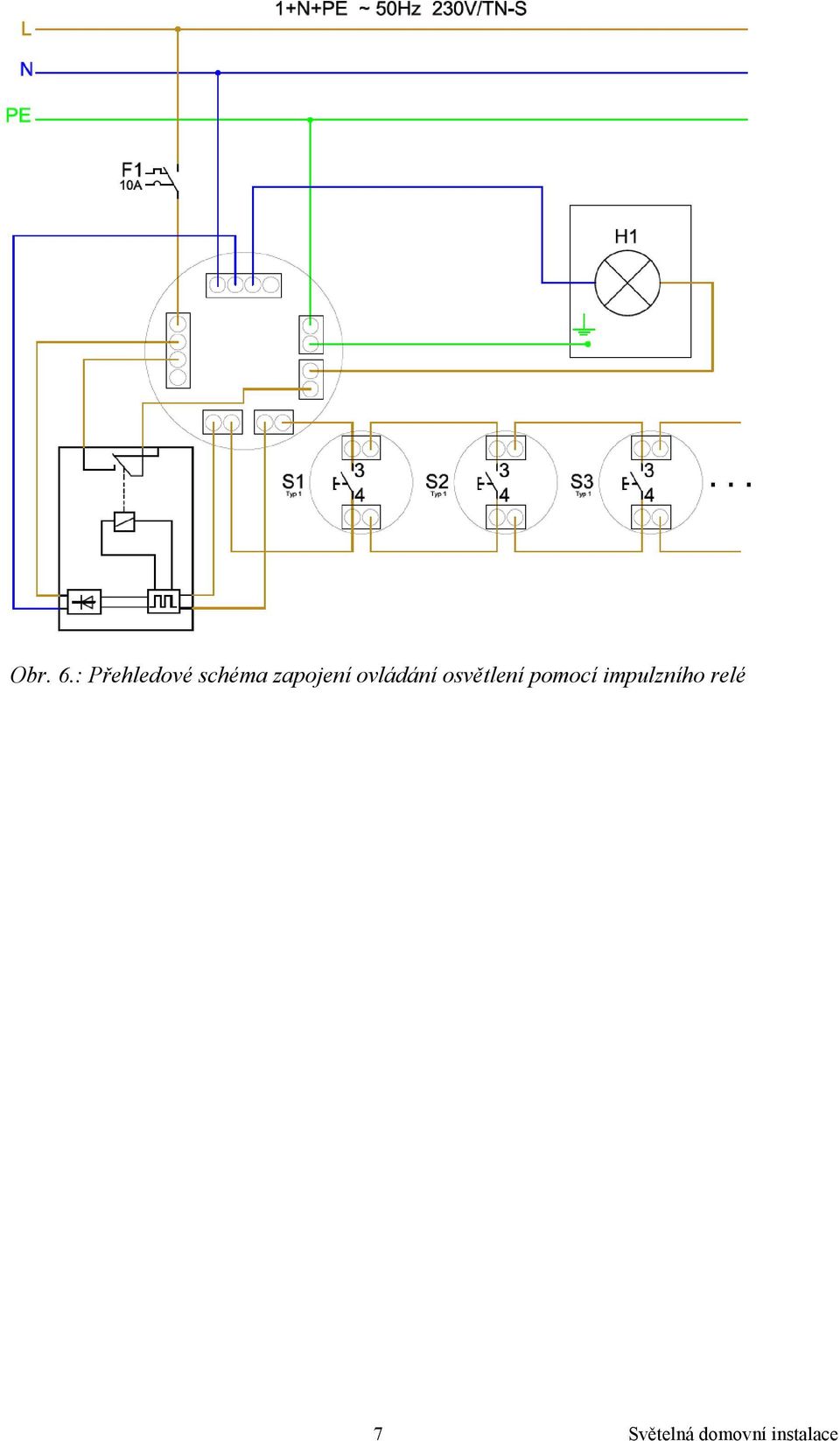

7 Obr. 6.: Přehledové schéma zapojení ovládání osvětlení pomocí impulzního relé 7
