Nové rozkladné reaktory 2205 G, H v PS 02 PRECHEZA Přerov a.s.

Transkript

1 Nové rozkladné reaktory 2205 G, H v PS 02 PRECHEZA Přerov a.s. Termín realizace: září 2012 leden 2013 Stručný popis aplikace: Připojení dvou kusů asynchronních motorů VN 180kW, 6000VAC, výrobce Siemens, pro pohon skrápěcích čerpadel. Kompletní zhotovení projektové dokumentace pro územní řízení, stavební povolení včetně autorizace a dokumentace pro provedení stavby. Dodání projektu nastavení ochran Sepam M41. Úprava rezervních vývodových polí SM6 na VN rozvodně výměnou přístrojových transformátorů proudů ARJP1/N2, osazení nových VN pojistek, úprava zapojení ovládání v oddílu nízkého napětí, instalace nové ochrany Sepam M41, nastavení ochrany Sepam dle projektu nastavení ochran. Vybudování nové kabelové trasy pro VN kabel, instalace přechodové skříně VN 6kV u motoru, položení kabelu VN 6kV N2XSEY 3x70+16 a CHCU 3x70x3x16, zhotovení kabelových koncovek na VN kabely Raychem. Uvedení do provozu, funkční zkoušky. Zhotovení napěťových zkoušek pro VN kabely, vystavení revize, zajištění stanoviska TIČR Dodávky: Dodávky ochran Sepam M41, přístrojových transformátorů ARJP1/N2, VN pojistek Fusarc od Schneider Electric CZ, s.r.o. Obr. 1 Asynchronní motor 180 kw, 6000VAC, dodavatel Siemens

2 Obr. 2 Nastavení ochrany Sepam M41 u vývodu pro asynchronní motor 180kW Oprava vn ochran motorů 917AB a 501B na R30 PRECHEZA Přerov a.s. Termín realizace: únor březen 2014 Stručný popis aplikace: Stávající vn ochrany byly umístěné v rozváděčích typ VH151.1, typ vypínače EJF VF-T-12, 12 kv,1250 A na rozvodně R30 ALK (6 kv), pole č. 18, 21 a 23. Jedná se o motorové vývody - dmýchadla. Stávající ochrany byly demontovány a nahrazeny novými ochranami Schneider. Nové ochrany jsou umístěné v nových dveřích NN nástavby. Na dveřích NN nástavby jsou umístěné i nové ovládací a signalizační prvky (stávající signálky a ovladače jsou nahrazeny novými). Na nových NN nástavbách jsou nové popisy a označení pozičního čísla pohonu, čísla rozváděčového pole a popisu signalizačních a ovládacích prvků. Uvnitř NN nástavby byl zrušen stávající elektroměr u pohonů 917AB a byl nahrazen novým elektroměrem od firmy Schneider im3255 (včetně nastavení). U pohonu 501B zůstal zapojen stávající ověřený elektroměr Landis+Gyr a byl nově připojený i elektroměr im3255. Stávající prvky jsou demontovány a předány údržbě elektro. Nové VN ochrany komunikují na základě standardu IEC Ethernet. Ovládání a signalizace je zachována včetně všech blokovacích podmínek. Výměna ochran probíhala postupně dle provozních potřeb a bez ovlivnění provozu. Dodávky: Dodávky ochran Sepam M61-Mimic-based UMI od Schneider Electric CZ, s.r.o.

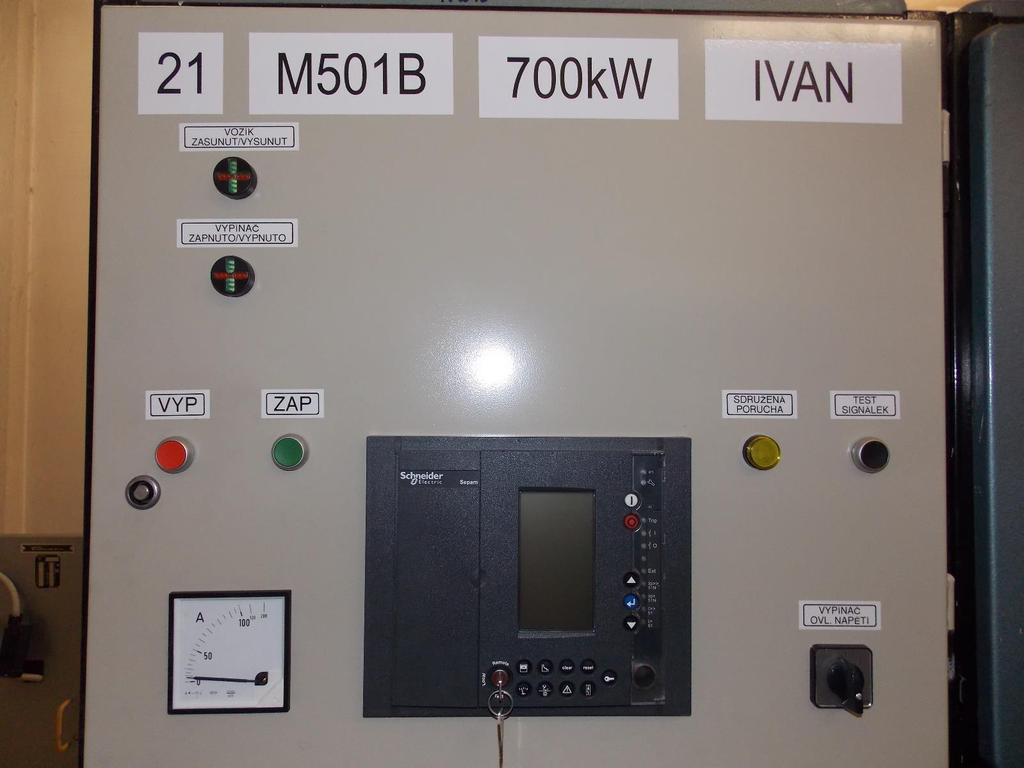

3 Obr. 1 Vývod pro dmychadlo 501B Ivan o výkonu 700kW se stávající ochranou Obr. 2 Vývod pro dmychadlo 501B Ivan o výkonu 700kW s novou ochranou

4 Obr. 3 Vývod pro dmychadlo 501B Ivan o výkonu 700kW s novou ochranou Transformátor T34.31 PRECHEZA Přerov a.s. Termín realizace: květen červen 2014 Stručný popis aplikace: Stávající rozváděč VN R34.13, který byl vystrojen pro motorový vývod, byl kompletně demontován. Na jeho místo byl osazen nový rozváděč typu QMC s odpínačem pro vývod na transformátor od firmy Schneider Electric. Jedná se o typ rozváděče SM6 s jedním systémem přípojnic. Do NN nástavby nového rozváděče 6kV byl instalován elektroměr Schneider im3255 pro měření celkové spotřeby transformátoru T34.31 v třífázovém zapojení s jedním měřícím transformátorem proudu. V místnosti stanoviště transformátorů byl nově osazen 1 transformátor typu TTR-ARR o výkonu 1250 kva. Jedná se suchý transformátor vakuově zalitý v epoxidové pryskyřici. Převod transformátoru je V 2 x 2,5 % // 400/231 V, spojení Dyn1, napětí nakrátko u k = 6 %. Nový transformátor T34.31 napájí novou rozvodnu NN TB-G, která bude vybudována v rámci jiné akce. Přívod VN je proveden třížilovým kabelem 6-AYKCY 3x150/25 mm 2, k transformátoru jsou zavedeny horem, na roštech u stropu. Vývody NN jsou provedeny jednožilovými kabely 1-AYY 1x185 mm 2 (6 paralelně na fázi a 3 paralelně na vodič PEN), k transformátoru jsou zavedeny shora. Transformátor je vybaven tepelnou ochranou. Vlastní ochranné relé je instalováno v rozváděči vn R S pozistorovými čidly, která jsou na transformátoru vyvedena na pomocnou svorkovnici, jsou propojena kabelem CYKY-J 5x2,5.

5 Dodávky: Dodávky, přístrojových transformátorů ARJP1/N2, VN pojistek Fusarc od Schneider Electric CZ, s.r.o. Dodávka transformátoru 1250kVA od SEA. Obr. 1 Stávající olejový transformátor 1000kVA z roku 1966 Obr. 2 Nový suchý transformátor 1250kVA

6 Rekonstrukce VN rozvoden R21 a R30 1. a 2. etapa PRECHEZA Přerov a.s. Termín realizace: srpen 2014 únor 2015 Stručný popis aplikace: Došlo k výměně stávajících vypínačů na rozvodně vn R30 za nové od firmy ABB typu VD4. Jedná se o 6ks vypínačů pro motorové vývody, 20ks vypínačů pro vývody na transformátor a pro pole přívodní a spojku a 2ks výsuvné části s měřením napětí. V rámci retrofitů je dodána a instalována více pólová zásuvka AMP včetně držáků zásuvek - jedná se o protikusy více pólových vidlic AMP, montovaných na ovládacích připojovacích kabelech výsuvné části a které je nutno namontovat ve stávajících skříních namísto původních zásuvek. Nutno bylo také instalovat na dno stávajících skříní šroubovací nájezd pro koncový spínač. Došlo ke kompletnímu přezbrojení NN nástaveb VN polí 1-40, P1 a P2 (změna signalizačního napětí z 60VDC na 220VDC). Do NN nástaveb VN polí pro vývody motorů a transformátorů se osadily elektroměry od firmy Schneider typ iem3255, které místně zobrazují spotřebovanou energii, tak dálkově vyčítají (V, A, P, Q, kwh, atd.). Měření spotřeby je provedeno ve všech fázích samostatně. Do NN nástaveb polí pro motorové vývody se osadily ochrany vývodu pro motor REM615, do polí pro transformátory se osadily ochrany pro přívod a vývod REF615, do polí měření napětí se osadily napěťové ochrany pro pole měření REU615. Všechny ochrany jsou s funkcí zábleskové ochrany pole. Do přívodních polí se navíc osadily zábleskové ochrany REA101 pro chránění prostorů sběren. Ovládání a řízení rozvodny R30 pole 1-40 je provedeno ze SCADA systému, který je nově instalován. Systém SCADA obsahuje následující uživatelské funkce: Jednopólové schéma rozvodny, deník událostí, deník alarmu, schéma komunikační topologie, Data Logging funkce, Trendy a Reporty měření. Součástí SCADA je i uživatelská dokumentace k systému řízení rozvoden. Došlo k osazení koncentrátoru pro komunikaci s ochranami a nezávislé uchování dat v případě ztráty spojení se serverem systému, switche pro kruhové zapojení ochran, sady optických patchcordů pro zapojení ochran a koncentrátoru. Rozvodnu je možné ovládat i z místa u rozváděčového pole. Na dveřích NN nástavby je osazen paketový přepínač s volbou Místně a Dálkově. Po zvolení přepínače do polohy místně může dojít k zapnutí a vypnutí pole ručně samostatnými tlačítky na NN nástavbě. Dále na NN nástavbě jsou osazeny signálky pro signalizaci zapnuto/vypnuto vypínač, zasunut/vysunut vypínač a signálkou pro signalizaci poruchy. Ovládací a signalizační napětí je 220VDC, které je přivedeno z rozváděče RU30 pro každé pole samostatně. Zapojení jednotlivých NN nástaveb je provedeno tak, aby byly zachovány jednotlivé blokovací podmínky transformátorů a motorů. Na všech polích jsou dodány gravírované plastové štítky. Zábleskové ochrany jsou umístěné ve všech polích osazených ochranným terminálem. V přívodních polích je navíc osazena záblesková ochrana REA101. Čidla zábleskových ochran jsou přivedeny do prostor přípojnic, do prostor vypínače a do prostoru kabelového připojení. Tyto zábleskové ochrany na základě jednotlivých čidel vypínají jen VN vypínač, ve kterém došlo k záblesku, nebo dojde k vypnutí celé poloviny rozvodny v případě poruchy na přípojnicích. Všechny zábleskové ochrany společně komunikují a zasílají signalizaci do nového SCADA systému s jasnou identifikací poruchy, pomocí digitálních signálů, které jsou zapojeny do místního ochranného terminálu. Součástí dodávky je tablo s předpokládanou plochou pro SLD rozvoden VN Precheza. Tablo je ve formě sestavy 6 ks skříní RESP07 s plným plechem vepředu (pro MIMIC) a půlenými dveřmi vzadu, bočnice jen u krajních rozváděčů. Dodávky: Dodávky ochran REx615 a REA101, retrofitů, RTU, tabla, SCADA od ABB, dodávky elektroměrů od Schneider Electric CZ, s.r.o.,

7 Obr. 1 Rozvodna VN R30 před rekonstrukcí Obr. 2 Rozvodna VN R30 po rekonstrukci

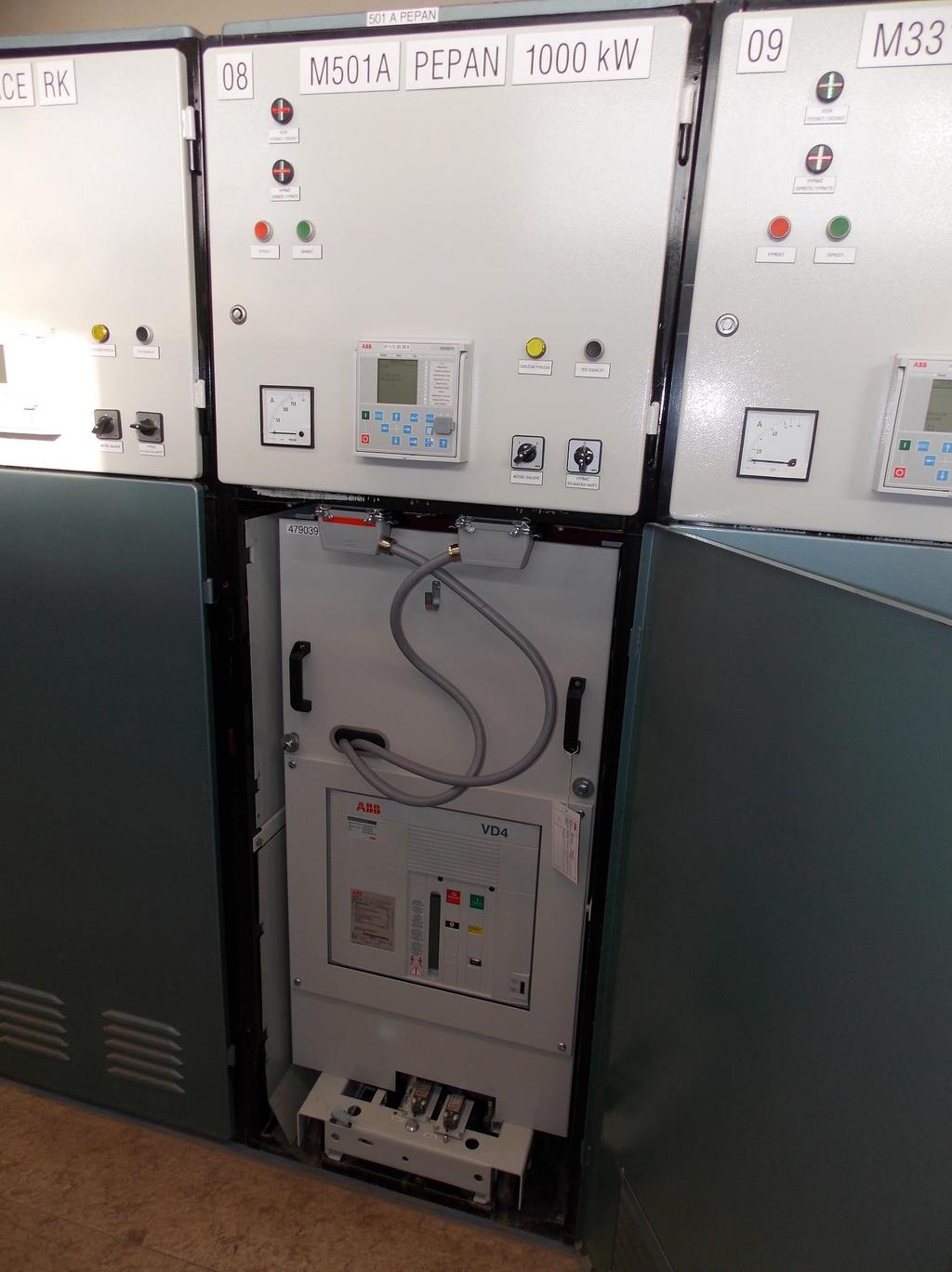

8 Obr. 3 Nový retrofit VH151.1 od ABB na rozvodně VN R30

9 Obr. 4 Nová ochrana REF 615 společně se zábleskovou ochranou REA 101 Obr. 5 Původní pracoviště operátora na hlavním velíně

10 Obr. 6 Nové pracoviště operátora na hlavním velíně se SCADA systémem Obr. 7 Stávající přehledové schéma rozvoden VN se signalizací

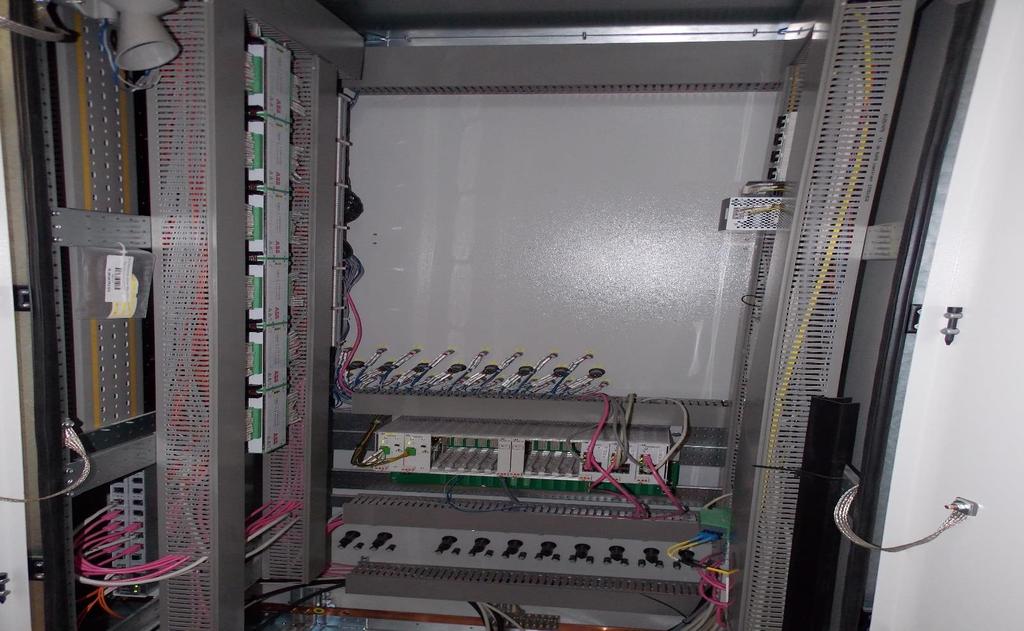

11 Obr. 8 Nové přehledové schéma rozvoden VN se signalizací Obr. 9 Koncetrátor dat RTU pro ovládání signalizace na celkovém přehledovém schématu
