Uživatelský manuál pro bezdrátový systém Concert 88

Transkript

1 Uživatelský manuál pro bezdrátový systém Concert 88

2 Přijímač CR88- vysvětlení ovládacích prvků na předním panelu Popis přijímače CR88 1/ Antennas (A a B)- Otočné připevnění antén umožňuje plnou rotaci pro optimální nastavení. Při běžných podmínkách by měly být obě antény ve vertikální poloze. Podle potřeby mohou být antény složeny např. během transportu. 2/ Volume control- Tento ovladač nastavuje intenzitu odchozího audio signálu, který je přítomen na symetrickém a nesymetrickém výstupu na zadním panelu. Referenční úrovně nastavení je dosaženo, pokud je ovladač nastaven na hodnotu 10. 3/ Ready Indicator- Tato dioda svítí, pokud přijímač přijímá RF signál a systém je připraven k použití. 4/ Peak Indicator- Tato kontrolka signalizuje přebuzení vysílaného audio signálu. 5/ LED Display- Tento 7-segmentový LED ukazatel zobrazuje aktuálně zvolený kanál. Kanály CR88 jsou značeny číslicemi 0-9 a písmeny A-F. 6/ IR Transmitter - Kontrolka signalizuje užití infračerveného paprsku, kterým se nastavuje kanál vysílače. 7/ Select Button : Stiskem tohoto tlačítka prolistujete všechny kanály přijímače. Tlačítko stiskněte a držte, aby došlo pomocí infračerveného paprsku k přenosu o navoleném kanále do vysílače. 8/ Power switch: Tlačítko slouží k zapnutí a vypnutí CR88.

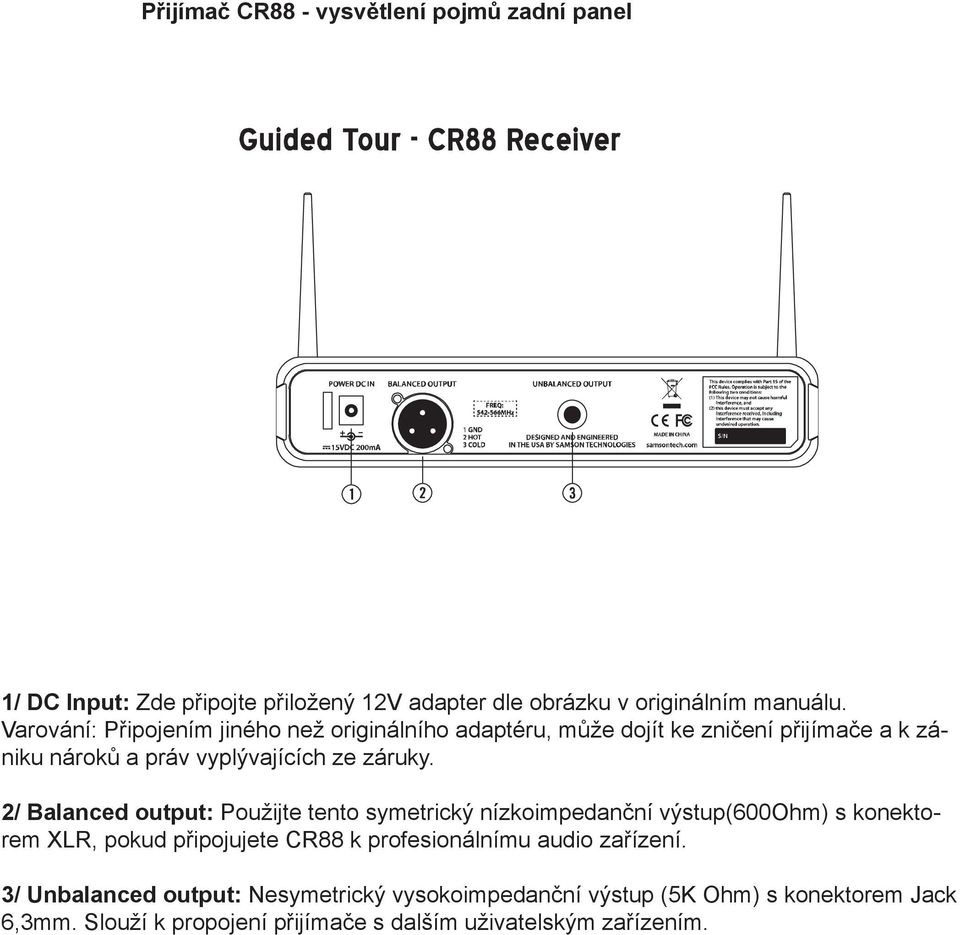

3 Přijímač CR88 - vysvětlení pojmů zadní panel 1/ DC Input: Zde připojte přiložený 12V adapter dle obrázku v originálním manuálu. Varování: Připojením jiného než originálního adaptéru, může dojít ke zničení přijímače a k zániku nároků a práv vyplývajících ze záruky. 2/ Balanced output: Použijte tento symetrický nízkoimpedanční výstup(600ohm) s konektorem XLR, pokud připojujete CR88 k profesionálnímu audio zařízení. 3/ Unbalanced output: Nesymetrický vysokoimpedanční výstup (5K Ohm) s konektorem Jack 6,3mm. Slouží k propojení přijímače s dalším uživatelským zařízením.

4 Vysílač CB-88 vysvětlení pojmů Vysílač CB88 - vysvětlení pojmů 1/ Input conector: Vstup pro připojení nástroje. Vysílač CB88 je dodáván s jedním z těchto mikrofonů: klopový, hlavový nebo s instrumentálním kabelem. Všechny tyto mikrofony a kabel se připojují v tomto vstupu konektorem mini XLR. 2/ Status Indicator: Dioda indikuje provozní režimy vysílače : -Zelená : běžný provoz -Červená : vypnuto -Blikající zelená : slabá baterie 3/ Power/Mute Switch : Pokud je přepínač nastaven do polohy on, je dojde k přenosu audio signálu. Pokud je přepínač v poloze off, je přenos signálu vypnut. Mějte na paměti, že vypnutím signálu (přepínač v poloze off), nedojde k vypnutí vysílače. Pokud víte, že vysílač nebudete delší dobu používat, vypněte jej za pomoci přepínače Power on-off switch. 4/ Belt clip: Kovový kolíček slouží k přichycení vysílače na opasek. 5/ Battery cover release : Zatlačte jemně na obě strany krytu a sejměte kryt prostoru pro baterii. 6/ Antenna: Tato pevně připojená anténa by měla být plně rozvinuta během provozu vysílače.

5 7/ Input Gain control : Tento ovladač slouží k nastavení optimální vstupní citlivosti pro jednotlivé připojované periferie (hlavový, klopový mikrofon, kytara). Ovladač je nastaven na optimální hodnotu z výroby, takže nedoporučujeme jeho nastavení měnit. Pokud je to však nutné, lze jej nastavit manuálně za pomoci přibaleného plastikového šroubováku. Otáčejte ovladačem až do bodu, kdy začne při vysokých úrovních signálu svítit kontrolka Peak na předním panelu. Poté nastavenou hodnotu o něco snižte. 8/ Battery holder: Vložte dvě standardní AA baterie. Dbejte na správnou polaritu. Můžete použít i dobíjecí Ni-Cad baterie, avšak tyto baterie nejsou schopny dodávat požadované množství energie déle než 4 hodiny. Varování: Při zapojování baterie dbejte na polaritu. Otočení polarity může způsobit vážné poškození přístroje a zánik Vašeho práva na záruční opravu. 9/ IR Lens : Čočka pro příjem infra červeného paprsku, který slouží k nastavení kanálů mezi vysílačem a přijímačem. 10/ Plastic screwdriver: Speciálně navržený plastový šroubovák k nastavení otočných ovladačů Gain na vysílači CB88 (vysílač bod 7).

6 Vysílač CH-88 vysvětlení pojmů Vysílač CH88 - vysvětlení pojmů 1/ Status Indicator: Dioda indikuje provozní režimy vysílače : -Zelená : běžný provoz -Červená : vypnuto -Blikající zelená : slabá baterie 2/ Power/Mute Switch : Pokud je přepínač nastaven do polohy on, je dojde k přenosu audio signálu. Pokud je přepínač v poloze off, je přenos signálu vypnut. Mějte na paměti, že vypnutím signálu (přepínač v poloze off), nedojde k vypnutí vysílače. Pokud víte, že vysílač nebudete delší dobu používat, vypněte jej za pomoci přepínače Power on-off switch. 3/ Battery Cover : Odšroubujte kryt na těle mikrofonu a stáhněte jej směrem dolů, aby byl odkryt prostor pro vložení baterií. 4/ Battery holder : Zatlačte jemně na obě strany krytu a sejměte kryt prostoru pro baterii. Vložte dvě standardní AA baterie. Dbejte na správnou polaritu. Můžete použít i dobíjecí Ni-Cad baterie, avšak tyto baterie nejsou schopny dodávat požadované množství energie déle než 4 hodiny. Varování: Při zapojování baterie dbejte na polaritu. Otočení polarity může způsobit vážné poškození přístroje a zánik Vašeho práva na záruční opravu. 7/ Plastic screwdriver: Speciálně navržený plastový šroubovák k nastavení otočných ovladačů Gain na vysílači CB88 (vysílač bod 7). 5/ Input Gain control : Tento ovladač slouží k nastavení optimální vstupní citlivosti pro jednotlivé připojované periferie (hlavový, klopový mikrofon, kytara). Ovladač je nastaven na optimální hodnotu z výroby, takže nedoporučujeme jeho nastavení měnit. Pokud je to však nutné, lze jej nastavit manuálně za pomoci přibaleného plastikového šroubováku. Otáčejte ovladačem až do bodu, kdy začne při vysokých úrovních signálu svítit kontrolka Peak na předním panelu. Poté nastavenou hodnotu o něco snižte. 6/ IR Lens : Čočka pro příjem infra červeného paprsku, který slouží k nastavení kanálů mezi vysílačem a přijímačem.

7 Bezpečnostní pokyny: VAROVÁNÍ: Aby jste zamezili úrazu elektrickým proudem, nevystavujte toto zařízení dešti, nebo vlhkosti. Zařízení neotvírejte, ani se je nepokoušejte opravovat- hrozí úraz elektrický proudem! Servisní úkony svěřte pouze kvalifikovanému servisu. Důležité bezpečnostní pokyny: 1. Před použitím přístroje si pročtěte návod k použití. 2. Uchovejte tento návod pro pozdější použití. 3. Věnujte pozornost všem bezpečnostním upozorněním. 4. Dodržujte pokyny výrobce. 5. Nepoužívejte přístroj v blízkosti vody, nebo ve vlhkém prostředí. 6. K čištění používejte pouze vlhkou utěrku. 7. Neblokujte žádný z ventilačních otvorů. Přístroj nainstalujte ve shodě s doporučeními výrobce. 8. Přístroj neumísťujte blízko zdrojům tepla, jako jsou např. radiátory 9. Používejte pouze se správným síťovým kabelem. 10. Chraňte síťový kabel před ztenčením, např. vlivem jeho pošlapání. 11. Odpojte zařízení ze sítě během bouřky, nebo pokud není delší dobu používáno. Servis zajišťuje: Výhradní dovozce pro Českou a Slovenskou republiku: Music Trade Nová Ves Tel/Fax: musictrad@volny.cz
