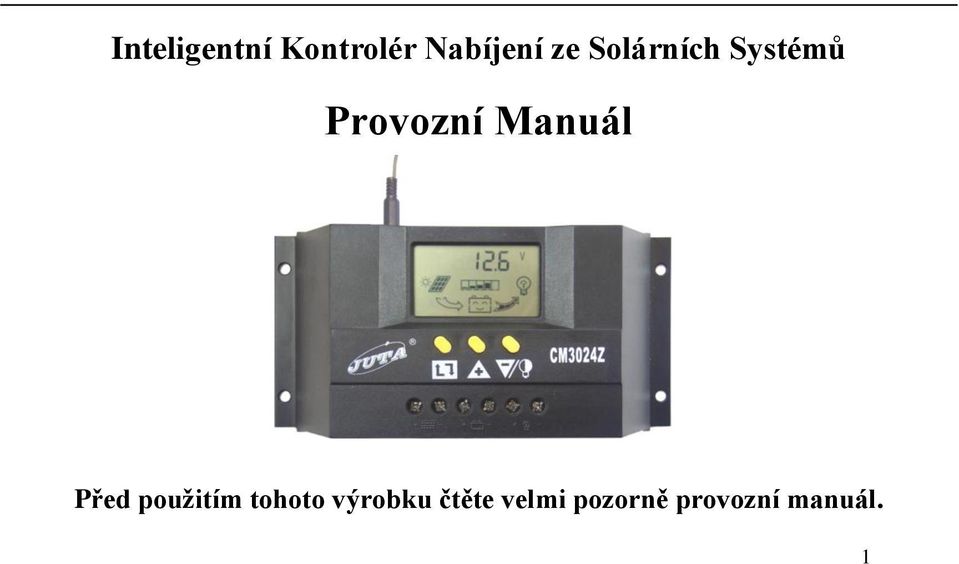

1 1 Inteligentní Kontrolér Nabíjení ze Solárních Systémů Provozní Manuál Před použitím tohoto výrobku čtěte velmi pozorně provozní manuál.

2 2 Obsah 1. Krátký popis výrobku Instalace Provoz Běžné závady a řešení Technická Data

3 3 1. Popis Výrobku CM série patří mezi inteligentní a víceúčelové solární kontroléry ovládající nabíjení a vybíjení. Tato série je vybavena LCD displejem a velmi přátelským uživatelským rozhraním. Je možno nastavit mnoho proměnných parametrů, které budou zcela vyhovovat vašim konkrétním požadavkům. CM série kontrolér má tyto vlastnosti: Zobrazení grafických symbol na LCD obrazovce Jednoduché tlačítkové ovládání Automatickou Identifikaci Systémového Napětí Inteligentní PWM nabíjecí mód Automatickou Teplotní Kompenzaci Nastavitelné ovládání nabíjecích vybíjecích parametrů Nastavitelný provozní mód zátěže Vestavěnou funkcí nabíjení a vybíjení podle zatížení v Ampér Hodinách Dálkový monitoring a ovládání funkcí (volitelné) Ochrana proti vybití baterie přepólováním Odpojení baterie při nízkém napětí baterie (LVD) Ochrana připojení přepólované baterie Ochrana proti přetížení a zkratu v obvodu

4 Instalace: 2. Instalace Připravte si nástroje a vodiče. Používejte kabely dostatečného průřezu. Zajistěte dostatečnou velikost průřezu pro odpovídající proud <4mm² již mohou způsobovat poklesy napětí při zatížení. Doporučujeme: 30A průřez kabelu 10mm². Ujistěte se, že instalace bude odpovídat bezpečnostním požadavkům. Zabraňte pronikání vlhkosti, prachu. Rovněž se vyhněte místům s nebezpečím požáru nebo výbuchu. Vhodné není rovněž instalace v přítomnosti korozivních plynů. Instalujte kontrolér na pevnou vertikální plochu. Projděte sekci 5 pro informace o instalačních otvorech a jejich rozměrech. Aby bylo zajištěno dostatečné chlazení kontroléru, ponechte pod kontrolérem prostor alespoň 10cm. Jak je vyobrazeno na obrázku vpravo, připojte (1) Zátěž, (2) Baterie (3) Solární Panel ke kontroléru v pořadí (1) (2) (3). Věnujte pozornost tomu, aby všechny položky byly připojeny správnou polaritou. Vložte externí teplotní sensor do portu na levé straně kontroléru (port sondy). Teplotní sensor by měl být ve stejném prostoru jako baterie, jinak by vyhodnocoval nesprávně teplotní kompenzaci. Pokud máte vzdálený monitoring a ovládání funkcí, připojte komunikační kabel do komunikačního portu na pravé straně kontroléru, druhý konec připojte do počítače. 4

5 Odinstalace: Aby se zabránilo nehodám, vždy před odinstalaci solárních panelů nebo baterie, vždy všechny komponenty včetně zátěže odpojte od kontroléru. Poznámka:Záměna polarity baterie nepoškodí kontrolér, ale je nebezpečím pro připojenou zátěž. 1 Popis grafických symbol na panelu LCD 3. Provoz :Stop-stav napájení Zátěže :Stav napájení zátěže, zátěž je bez proudu :Obvodem zátěže prochází proud :Zátěž :Solární Panel :Sensor ovládání zátěže :Časovač ovládání zátěže :Stop nabíjení Baterie :Nabíjení Baterie :Průběžné nabíjení Baterie :Systém pracuje bez závad :Systém nepracuje bez závad :Informace o kapacitě baterie :Baterie 2 Popis Tlačítek Funkcí: : Tlačítko přechodu na další položku ve smyčce, použijte toto tlačítko k přechodu na další položku v sekvenci, jak ukazuje následující obrázek 1) : Nastavení parametrů a tlačítko plus. Navíc je implementovaná funkce, kdy stisknutím tlačítka po 5

6 6 dobu delší 5 sekund se veškerá nastavení vrátí do nastavení továrních hodnot. : Nastavení parametrů a tlačítko mínus. Navíc je implementovaná funkce, že kliknutím v hlavním rozhraní přepnete na rozhraní zátěže. Napětí Baterie Baterie Solární Panel Zátěž Akumulovaná (hlavní rozhraní) teplota proud nabíjení proud vybíjení energie nabití (Ah) Zátěž provozní Vysoké Napětí Nízké Napětí Nízké Napětí Akumulovaná energie Mód Odpojení (HVD) Připojení (LVR) Odpojení (LVD) pro vybití (Ah) Obrázek 1 3 Náhled a nastavení Parametrů: Kontrolér při první nájezdu přejde do zobrazení napětí baterie, pokud napájení správně pracuje. Toto je hlavní rozhraní. Pomocí tlačítka přepínáte do rozhraní náhledu dalších parametrů. Pokud si přejete změnit parametry zvoleného rozhraní, stiskněte po dobu delší 5 sekund tlačítko.(číslo začne blikat). Pro

7 7 uložení nastaveného parametru opět dlouze stiskněte toto tlačítko. (číslo přestane blikat) 3.1 Náhled Napětí Baterie Jak ukazuje obrázek vpravo, zobrazuje je aktuální hodnota napětí baterie. Toto rozhraní (základní rozhraní) zobrazuje průběh nabíjení, průběh vybíjení, kapacitu baterie a napětí baterie. 3.2 Zapnutí Vypnutí (on/off) zátěže V rozhraní napětí baterie můžete pomocí tlačítek Zapnout / Vypnout zátěž V jiných rozhraních je toto tlačítko bez funkce. 3.3 Náhled na okolní Teplotu Jak ukazuje obrázek vpravo, je zobrazena teplota v okolí kontroléru. Teplota je využita pro teplotní kompenzaci funkce LVD. Před použitím kontroléru musí být k němu připojen sensor.

8 8 3.4 Náhled na rozhraní Proud Solárního Panelu Jak je vidět na obrázku vpravo, displej zobrazuje hodnotu nabíjecího proudu odebíraného ze solárního panelu. 3.5 Náhled na rozhraní hodnoty vybíjecího proudu do zátěže Jak je vidět na obrázku vpravo, je zobrazena hodnota vybíjecího proudu do Zátěže. 3.6 Náhled na rozhraní Akumulované energie ze solárního panelu (Ah) při vybití do nuly Jak je vidět na obrázku vpravo, je zobrazena hodnota množství akumulované energie ze solárního panelu (celkově ampér hodiny), dlouhým stiskem tlačítka déle než 5 sekund se tato hodnota vynuluje. 3.7 Náhled na rozhraní Dodané Akumulované energie během vybíjení (Ah) podle Zátěže. Jak je vidět na obrázku vpravo, je zobrazena hodnota dodané akumulované energie do zátěže během vybíjení (celkově ampér hodiny), dlouhým stiskem tlačítka déle než 5 sekund se tato hodnota vynuluje. 3.8 Náhled na rozhraní nastavení Ochrany Odpojení Zátěže při Nízkém Napětí (LVD). Jak je vidět na obrázku vpravo, je zobrazena hodnota napětí LVD (odpojení při nízkém

9 9 napětí). Když napětí baterie poklesne pod hodnotu nastaveného napětí ochran, kontrolér automaticky odpojí zátěž od baterie, aby nedošlo k dalšímu vybíjení baterie. Dlouhým stisknutím tlačítka (>5sekund)v tomto rozhraní,započnou čísla blikat a je možno nastavit hodnotu LVD v tomto rozhraní. Použijte k nastavení tlačítka a. Dalším dlouhým stisknutím tlačítka (>5sekund)ukončíte nastavení parametrů, kontrolér si toto nastavení uloží. 3.9 Náhled na rozhraní opětovného připojení zátěže LVR. Jak je vidět na obrázku vpravo, je zobrazena hodnota napětí LVR (opětovné připojení zátěže). Když LVD ochrana kontroléru odpojila zátěž z důvodu nízkého napětí baterie, Kontrolér automaticky připojí zátěž zpět, když dojde k obnově napětí na nabíjené baterii. Dlouhým stisknutím tlačítka (>5sekund)v tomto rozhraní,započnou čísla blikat a je možno nastavit hodnotu LVR v tomto rozhraní. Použijte k nastavení tlačítka a. Dalším dlouhým stisknutím tlačítka (>5sekund)ukončíte nastavení parametrů, kontrolér si toto nastavení uloží Náhled na rozhraní nastavení odpojení při vysokém napětí. Jak ukazuje obrázek vpravo, je zobrazena hodnota napětí HVD. Když napětí nabíjené

10 10 baterie dosáhne nastavené hodnoty HVD, kontrolér automaticky odpojí nabíjecí obvod, aby nedocházelo k přebíjení baterie. Když napětí poklesne pod nastavenou hodnotu HVD, kontrolér opět automaticky obnoví nabíjení baterie. Dlouhým stisknutím tlačítka (>5sekund)v tomto rozhraní,započnou čísla blikat a je možno nastavit hodnotu HVD v tomto rozhraní. Použijte k nastavení tlačítka a. Dalším dlouhým stisknutím tlačítka (>5sekund)ukončíte nastavení parametrů, kontrolér si toto nastavení uloží Náhled na rozhraní Pracovního Módu Zátěže Jak je vyobrazeno na obrázku vprav, je zobrazeno rozhraní pracovního Módu Zátěže. Různé hodnoty představují různé šablony pro připojenou zátěž. 24h nazvaný Normální Mód, pokud nedošlo k nějaké poruše, je vždy možno připojit zátěž. 1h~23h nazvaný Ovládání Světel a Časový Spínač Mód, Zátěž se připojí až po setmění a také připojuje zátěž podle nastavení časovače. 0h nazvaný Ovládání Světel Mód, Zátěž je připojena po setmění a odpojena po svítání. Dlouhým stisknutím tlačítka (>5sekund)v tomto rozhraní,započnou čísla blikat a je

11 11 možno nastavit Pracovní Mód Zátěž v tomto rozhraní. Použijte k nastavení tlačítka a. Dalším dlouhým stisknutím tlačítka (>5sekund)ukončíte nastavení parametrů, kontrolér si toto nastavení uloží. 4. Běžné Závady a jejich Řešení LVD Ochrana a jak dále postupovat: Jak je vidět na obrázku vpravo, obrazovka ukazuje nízké napětí baterie, které již pokleslo pod ochrannou hodnotu LVD. Kontrolér zobrazil obrazovku LCD, kdy je ve stavu ochrany baterie a zátěž je odpojena. Použijte solární panel nebo klasickou nabíječku k nabití baterie až napětí na baterii dosáhne hodnoty LVR, kdy kontrolér opět připojí zátěž a přepne do normálního pracovního stavu. Ochrana Přetížení a jak dále postupovat: Na obrazovce je rozhraní, které vidíte na obrázku vpravo, blikání ikony zátěže upozorňuje, že kontrolér vyhodnotil, že zátěž překročila 1,5 násobek jmenovitého proudu před 60 sekundami a kontrolér vstoupil do ochranného režimu odpojení zátěže. Upravte spotřebu proudu zátěží odpojením některých spotřebičů a stisknutím tlačítka obnovte připojení zátěže. Ochrana proti zkratu a jak dále postupovat: Jak ukazuje obrázek, blikáním rozhraní upozorňuje, že došlo pravděpodobně ke zkratu na připojené zátěži. Kontrolér přešel do ochranného stavu odpojení zátěže při zkratu. Překontrolujte stav připojené zátěže, zdali nedošlo k poškození zátěže nebo přívodních

12 12 vodičů. Po odstranění problému krátce stiskněte tlačítko pro opětovné připojení zátěže. Porucha Solárního Panelu a jak dále postupovat: Blikání symbolu ukazuje, že po dobu 24 hodin nebylo detekováno připojení solárního panelu. Překontrolujte přívodní vodiče od solárního panelu ke kontroléru, zdali nejsou vodiče rozpojeny nebo nějak poškozeny. Vysoký Impulsní Proud Zátěže: Pokud bliká ikona, odpojte připojenou zátěž. Blikání upozorňuje, že nárazový proud zátěže dvojnásobně překračuje povolenou jmenovitou hodnotu proudu kontroléru. Kontrolér by jinak stále opakovaně připojoval tuto zátěž. 5. Technická Data Data Model CM3024Z Jmenovitý Proud 20A 25A 30 A 20A CM3048 Jmenovité Napětí 12V/24V 48V Napětí Solárního Panelu 50V 100V 30A Data Model Instalační vodiče Provozní Teplota Skladovací teplota CM3024Z CM3048 (16mm 2 ) -10ºC~60-30ºC~70ºC

13 13 Plovoucí Napětí 13.8V/27.6V 55.2V Nízké-Napětí Odpojení (LVD) Nízké-Napětí Připojení (LVR) Doporučená Vlhkost 90%, bez kondenzace 10.7V/21.4V 42.8V Rozměry 90 mm 188 mm 48 mm 12.5V/25.0V 50.0V Montážní rozměry otvorů 60 mm 178 mm --Φ5mm Bez zátěže 30mA Hmotnost 360g Pokles Napětí 170mV Mód Nabíjení Teplotní Kompenzace Poznámky PWM mód -4mV/Cell/ Model s příponou Z znamená, že automaticky detekuje úroveň systémového napětí. Přípona T znamená, že kontrolér je vybaven funkcí vzdáleného ovládání.
