H High-Precision K Know How S Service

Transkript

1 H High-Precision K Know How S Service

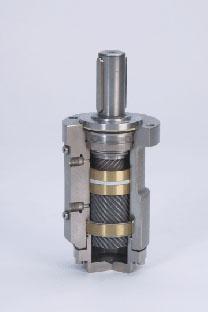

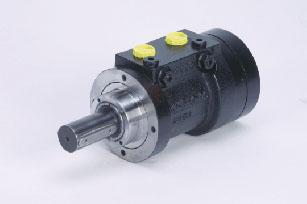

2 Výrobní program HKS HYDROMOTORY s kyvným pohybem Přehled produktů DA-H Nm Hnací hřídel Montáž přes přírubu M-DA-H Nm Hnací příruba na čele Uchycení na čele Hřídel s průchozí dírou pro řídící tyč, hydraulické hadice, elektrické vedení apod. DHK-H-ZV hydromotor s přímočarým a kyvným pohybem Pracovní tlak do 160 bar Nm Zdvih do mm Zdvihová síla do N Tažná síla do N DHK-H-ZH hydromotor s přímočarým a kyvným pohybem Nm Zdvih do 700 mm Zdvihová síla do N Tažná síla do N 2

3 DKA Pracovní tlak do 100 bar Max. kroutící moment Nm Hnací hřídel Uchycení na čele SA-H 1 Pracovní tlak do 125 bar Nm ISO příruba Úhlové nastavení Nouzové nastavení SA-H Nm ISO příruba Úhlové nastavení Nouzové nastavení DA-H-AL Nm Hnací hřídel Uchycení na čele Velmi malá hmotnost (duralové provedení) 3

4 M-DA-H-AL Nm Hnací příruba na čele Uchycení na čele Velmi malá hmotnost (duralové provedení) BV - Serie Pracovní tlak do 150 bar Nm Brzdný moment do Nm Špičkový tlak do 190 bar M-DA-H-F Nm Hnací příruba na čele Uchycení na čele Montážní patka M-DA-H-F Nm Dvojtá hnací hřídel Drážkované konce hřídele Montážní patka 4

5 M-DA-H-F Nm Hnací příruba na čele M-DA-H-F Nm Dvojitá hnací hřídel Montážní patka M-DA-H-F Nm Dvojitá hnací hřídel Montážní patka M-DA-H-GA Nm Dvojitá hnací hřídel Vidlicové uchycení 5

6 HPSD - provedení Pracovní tlak do 140 bar Nm Hnací hřídel Uchycení na čele Úhel otáčení do max. 270 Křídlový kyvný hydromotor SS - provedení Nm Hnací hřídel Uchycení na čele Úhel otáčení do max. 280 MP - provedení Pracovní tlak do 69 bar Nm Úhel otáčení do 280 Křídlový kyvný hydromotor HS - provedení Nm Úhel otáčení do max. 280 Pohon dutým hřídelem Křídlový kyvný hydromotor PCDY Pracovní tlak do 10 bar 154 Nm Princip pastorku s hřebenovým převodem 6

7 Jednopístový otočný pohon Nm Příruba nebo montážní patka Hnací hřídel s lícovaným perem nebo drážkováním Dvoupístový otočný pohon Nm Příruba nebo montážní patka Hnací hřídel s lícovaným perem nebo drážkováním Přímočarý hydromotor Pracovní tlak do 350 bar Průměr pístu do 400 mm 7

8 HKS kompletní řešení Technická data pro tuto aplikaci: pohon: kyvný pohon HKS ozn. SA-H 55 až SA-H Nm Charakteristické vlastnosti: včetně nouzového provozu elektro-hydraulické řízení Hydraulický agregát: ZB 1632, verze pro jednočinný nebo dvojčinný pohon Max. průtok: 0,4 l/min Jmenovitý objem: 400 ccm Elektromotor: 1x230V jednofázový s kondenzátorem Krytí: IP 68 AFR (Hydraulický jednočinný kyvný hydromotor s otočným pohonem ) Otevíraci moment až do Mn Zavírací moment až do Nm 8

9 Demoliční a nakládací technika Přehled produktů Mobilní demoliční nůžky na šrot (odpad) Série DS Demoliční hydraulické kleště Série P pro bourání a drcení betonu Bourací a štípací hydraulické kleště Série C Hydraulický vibrační zhutňovač zeminy Série HB Hydraulický rozbíječ pilotů kruhový model a čtvercový Rotační kyvný pohon pro lopatu a jiné přídavné zařízení 9

10 Mobilní demoliční nůžky na šrot Série DS Technická data Model Hmotnost ramene Délka Rozevření čelistí Rozteč čelistí Délka postřihovacího nože Max. stříhací síla tlamy drtiče / středu nože Průtok oleje hydraulickým válcem Průtok oleje Hmotnostní třída rypadla kyvným hydromotorem výložník pojezd cca kg mm mm mm mm kn l/min l/min t t DS 700 R / DS 2000 R / DS 3000 R / DS 4000 R / DS 5000 R / DS 8000 R / DS R / ) rozhodující pro volbu nůžek je užitečné zatížení rypadla Pro všechny modely Série DS: * Max. pracovní tlak hydraulický válec 320 bar * Max. pracovní tlak kyvný hydromotor 200 bar * Rotace kyvný hydromotor

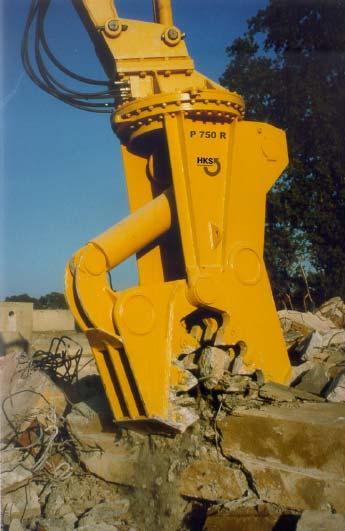

11 Bourací a šrotovací technologie Krátký přehled produkce Demoliční kleště pro drcení betonu Technická data Model P 750 R P 900 R Hmotnost cca. bez připojovacího držáku kg Délka bez nosného držáku mm Rozevření čelistí (pevné) mm Rozevření čelistí (pohyblivé) mm Rozteč čelistí mm Max. drtící síla Zuby špice čelistí kn Zuby tlama drtiče kn Max. střižná síla uprostřed nože (tlamy drtiče) kn Doporučený průtok oleje hydromotorem l/min Max. pracovní tlak přímočarého hydromotoru bar Hydraulická rotace nekonečná Doporučený průtok oleje pro otáčení l/min Max. pracovní tlak pro otáčení bar Provozní nosnost rypadla kg ) rozhodující pro volbu nůžek je užitečné zatížení rypadla 11

12 Bourací a střihací kleště Série C Bourací a štípací kleště Série C mají všechny nezbytné charakteristické rysy, aby prospěšně pracovaly v souladu s požadavky trhu. Používají se pro bourání, demolici staveb z betonu nebo cihel, pro stříhání železobetonových nosníků a pro třídění nebo nakládání bouraného materiálu. Železobetonové zdi, stropy, nosníky, rámy nebo základy mohou být demolovány bez vibrací a za relativně nízkého hluku a malé prašnosti. Nebezpečnost a zatížení životního prostředí při řezání plamenem je nahrazeno jednodušším stříháním nůžkami, které jsou umístěny v horní části čelistí. Střihání se provádí dvěma dlouhými střihacími noži (u standardních modelů) a každé rameno je vybaveno dvěma vyměnitelnými drtícími zuby v dolní a střední části, kde dochází k drcení betonu. Stříhací nůžky mají dvě stříhací ostří a proto mohou být používány po dvojnásobný čas než musí být vyměněny za nové nože. Předností tohoto výměnného systému jsou velmi krátké prostoje kleští. U standardních modelů čelisti obsahují dva dlouhé stříhací nože a dva drtící zuby v horní části čelistí. Délka nožů je 350 mm. Všechny kleště Série C jsou vybaveny hydromotorem s kyvným pohybem s úhlem otáčení nekonečná otoč což umožňuje umožňuje snadné ovládání z řidičovy kabiny do všech možných pracovních pozic. Všechny prováděné činnosti jsou tedy rychlejší. Kyvné hydromotory jsou chráněny přepouštěcím (pojistným) ventilem a dvěma akumulátory, takže rameno bagru nemůže být poškozeno ukroucením. Bourací síly kleští jsou vyvozovány hydraulickými válci, které jsou vybavené dvěma naklápěcími ložisky. Hlavním rysem těchto hydraulických válců je, že se těleso válce pohybuje, zatímco pístní tyč zůstává zasunutá, a proto je optimálně chráněná proti poškození. Technická data Model C800R Hmotnost cca. bez připojovacího držáku (kg) 2100 Délka bez připojovacího držáku (mm) 2250 Rozevření čelistí (max.) (mm) 785 Hloubka čelistí (mm) 785 Délka nože (mm) 350 Max. drtící síla (kn/) na prvním zubu 794 Max. drtící síla (kn) na druhém zubu 1029 Max. střižná síla (kn/t) uprostřed nože 2127 Průtok oleje přímočarým hydromotorem (I/min) Max. pracovní tlak (bar) 320 Hydraulická nekonečná otoč 360 Průtok oleje pro otáčení (I/min) Max. tlak při otáčení (bar) 160 Provozní nosnost rypadla (t) 20 12

13 Hydraulický vibrační zhutňovač Série HB Hydraulický vibrační zhutňovač je montován na hydraulické rypadla - robustní a osvědčená konstrukce - kompaktní sestava - nízká hmotnost - pohon u hydraulického systému z rypadla (pojezdu) - rypadlo je zajištěno proti přenosu vibrací silentblokovým odpružením - maximální zhutnění při minimálním hluku - velmi vhodné pro zhutňování příkopů, svahů a navážek u budov Technická data Model HB 4600 R HB 9800 R Hmotnost zhutňovače kg 750 1,000 Délka mm 890 1,220 Šířka mm Průtok oleje max. l/min Pracovní tlak max. bar Otáčky za minutu p/min Dynamická vibrace kg Rotace Rozměry zhutňovací desky mm 840 x x 900 Provozní nosnost rypadla t

14 Rotační kyvný pohon Pro lopatu a přídavné zařízení BV-Série s natáčením do 180 BV-Série je energický hydraulický rotační mechanismus pro lopatu a přídavné zařízení Rypadlo - třída 1, , Typ BV 100 BV 125 BV 140 BV 180 BV 225 BV 250 BV 270 BV 300 Točivý moment (Nm) Brzdící moment (Nm) Stupeň rotace* * na přání Objem HG (dm3) 0,180 0,384 0,644 0,902 1,511 2,487 3,761 5,502 Pracovní tlak (bar) Max. prac. tlak (bar) Hmotnost (kg)
