1 Manipulační technika Dřevo je samovolně se obnovující zdroj surovin s mnohostrannými možnostmi využití a s mnoha přednostmi pro naše životní prostředí. Proto jsou efektivita a flexibilita důležitými argumenty zejména pro manipulační techniku. Všechno musí probíhat rychleji a účinněji. Díky tomu je přibližování a manipulace s kmeny optimálním pracovní metodou bez opuštění traktoru. Předpokladem jsou cesty a silnice, po kterých se lze pohybovat s lesnickými stroji a traktory. Výkonné produkty od BGU-Maschinen díky stavebnicovému systému nabízejí rozmanité možnosti využití a podporují tak vynikající technikou zemědělské i lesnické podniky při optimálním využívání tohoto potenciálu. Díky obsáhlému sériovému vybavení a bohatému dalšímu příslušenství je zaručena bezproblémová integrace do stávajícího vozového parku. To umožňuje hospodárnou práci bez námahy. 98

Díky tomu je přibližování a manipulace s kmeny optimálním pracovní metodou bez opuštění traktoru. Předpokladem jsou cesty a silnice, po kterých se lze pohybovat s lesnickými stroji a traktory.

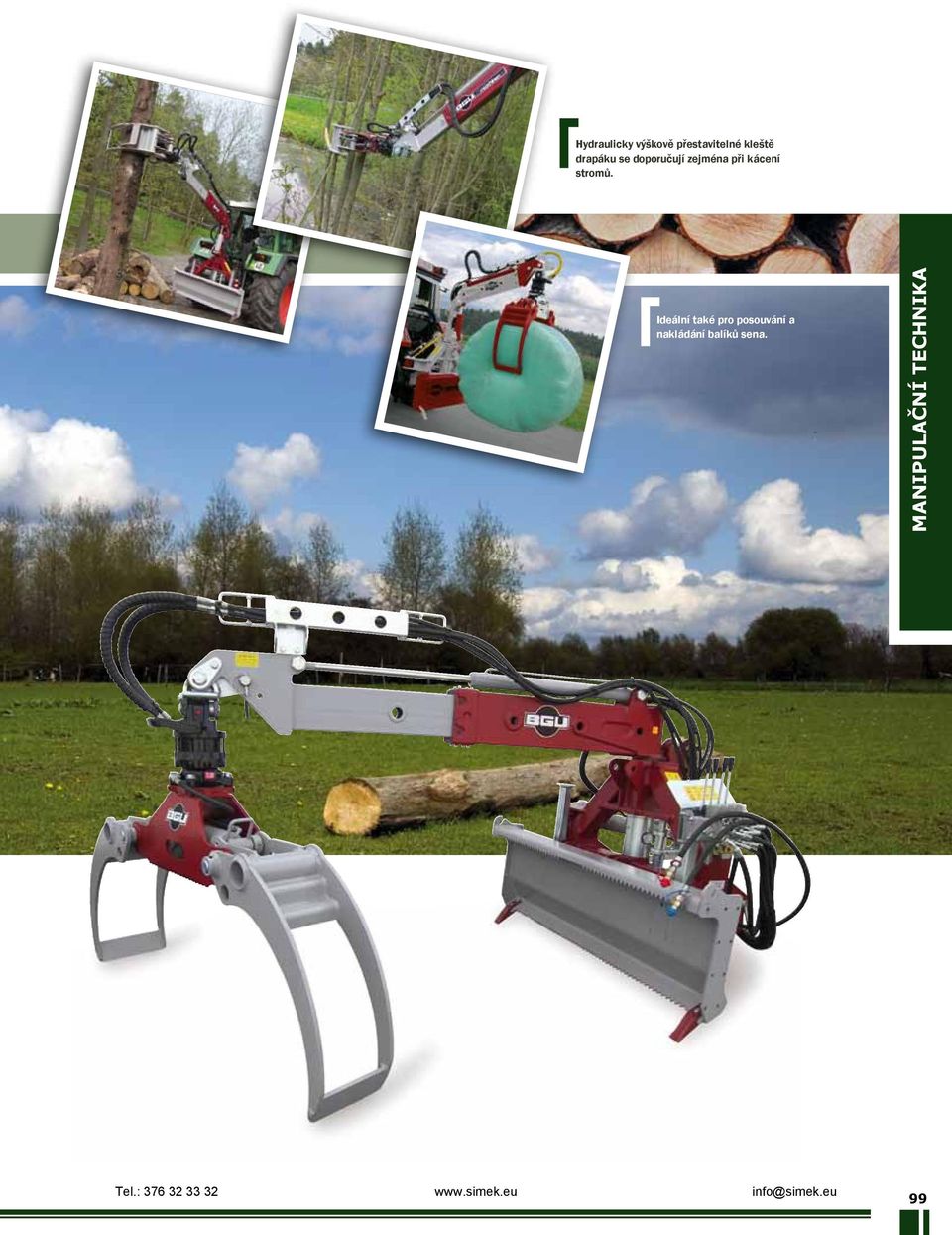

2 Hydraulicky výškově přestavitelné kleště drapáku se doporučují zejména při kácení stromů. Ideální také pro posouvání a nakládání balíků sena. Manipulační technika 99

3 Klešťové drapáky Stavebnice! Další příslušenství prostřednictvím stavebnicového systému je volitelné. HRZ Fix-EZ Kleštový drapák s integrovaným ochranným štítem Připojení na tříbodový závěs Kat. II, traktory od 30 kw až max. 80 kw: HG 1700: rozevření mm, síla sevření drapáku 9,5 t integrovaný opěrný štít, šířka: 960 mm, se 2 bagrovacími zuby Technická data HRZ Fix-EZ cca 30/41 kw/ps cca 285 kg Obj.č HRZ Fix Výhodný klešťový drapák ve standardním provedení Připojení na tříbodový závěs Kat. II, traktory od 30 kw až max. 80 kw: HG 1700: rozevření mm, síla sevření drapáku 9,5 t Technická data HRZ Fix cca 30/41 kw/ps cca 248 kg Obj.č

80 kw: HG 1700: rozevření 90-1680 mm, síla sevření drapáku 9,5 t integrovaný opěrný štít, šířka: 960 mm, se 2 bagrovacími zuby Technická data HRZ Fix-EZ cca 30/41

4 HRZ Fix-AS VYROBENOV NĚMECKU Kleštový drapák s teleskopickým výsuvem 600 mm Klešťové drapáky Připojení na tříbodový závěs Kat. II, traktory od 35 kw až max. 85 kw: HG 1700: rozevření mm, síla sevření drapáku 9,5 t mechanický AS výsuv mm Technická data HRZ Fix-AS cca 35/48 kw/ps cca 275 kg Obj.č HRZ AS 180 Kleštový drapák s teleskopickým vysuvem 600 mm (mechanicky) a otáčecím mechanismem (hydraulicky) Připojení na tříbodový závěs Kat. II, traktory od 40 kw až max. 85 kw: HG 1700: rozevření mm, síla sevření drapáku 9,5 t mechanický AS výsuv mm hydraulicky natáčecí mechanismus ramene o 180, síla 9,5 t Technická data HRZ AS 180 cca 40/55 kw/ps cca 358 kg Obj.č

96220 HRZ AS 180 Kleštový drapák s teleskopickým vysuvem 600 mm (mechanicky) a otáčecím mechanismem (hydraulicky) Připojení na tříbodový závěs Kat. II, traktory od 40 kw až max.

5 Klešťové drapáky HRZ Fix-Euro/Kombi Kleštový drapák s kombinovaným připojením Nástavba je volitelná - čelní nakladač nebo připojení na tříbodový závěs Kat. II, traktory od 40 kw až max. 90 kw: HG 1300: rozevření mm, síla sevření drapáku 9,5 t Technická data HRZ Fix-Euro/Kombi cca 40/55 kw/ps cca 248 kg Obj.č HRZ klešťový drapák Kombinovaný stroj - přibližování a nakládání Připojení na tříbodový závěs Kat. II, traktory od 40 kw až max. 90 kw: HG 1700: rozevření mm, síla sevření drapáku 9,5 t mechanický AS výsuv mm hydraulicky natáčecí mechanismus ramene o 180, síla 12 t zdvihací rameno - síla: 12 t, max. výška zdvihu: cca 3500 mm, moment: 1,8 mt Technická data HRZ klešťový drapák cca 40/55 kw/ps cca 395 kg Obj.č

96240 HRZ klešťový drapák Kombinovaný stroj - přibližování a nakládání Připojení na tříbodový závěs Kat. II, traktory od 40 kw až max.

6 Díky adaptérové desce je možné připojení na nakladače Kramer, teleskopické nakladače Manitou nebo jiné nakladače. Klešťové drapáky Je možné zavěšení Euro-Kombi, vhodné pro čelní nakladače (Euro norma), a připojení na tříbodový zavěs na traktor. Díky stavebnicovému systému lze připojit různá přídavná zařízení. 103

Klešťové drapáky Je možné zavěšení Euro-Kombi, vhodné pro čelní nakladače

7 Klešťový jeřábový drapák HRK Klešťový jeřábový drapák pro připojení na tříbodovou hydrauliku traktoru Univerzálně použitelné pro kácení stromů, přibližování, nakládání, zpracování. Připojení na tříbodový závěs Kat. II, traktory od 45 kw do max. 90 kw: V základní výbavě. 104 s řídícím blokem ( ovládání křížovou pákou) s 8 funkcemi a ventily HG 1300: rozevření mm, síla sevření drapáku 9,5 t hydraulicky natáčecí mechanismus ramene o 180, síla 12 t rameno vzpěry - délka : 1500 mm, zdvihová síla: 7,3 t, moment: 1,8 mt, max. nosnost při vysunutí 1,8 m: 1000 kg, při vysunutí 4,6 m: 550 kg Technická data HRK hydraulický AS výsuv mm rotátor Nm, 4,5 t při 195 bar, příruba 140 x cca 45/62 kw/ps 4xM16, hmotnost: 25 kg cca 850 kg Kompletně s předním běhounem a štítem, rozchod kol 2200 mm, včetně speciálního obutí 268/14 Obj.č včetně řídícího bloku s křížovou pákou a 8 funkcemi

104 s řídícím blokem ( ovládání křížovou pákou) s 8 funkcemi a ventily HG 1300: rozevření 90-1280 mm, síla sevření drapáku 9,5 t hydraulicky natáčecí mechanismus ramene o 180, síla 12 t rameno vzpěry

8 Vynikající technika a mnohostranné možnosti nasazení, které splní každé přání profesionálů. Klešťový jeřábový drapák Hydraulicky výškově přestavitelné kleště drapáku Klešťový drapák vhodný pro čelní připojení 105

9 Dodatečné vybavení HRZ / HRK Podvozek Rotátor PATENT! Štít se zubovou lištou Opěrný štít 1500 mm Hydraulický výsuv ramene AS Držák pro opěrný štít Hydraulicky výškově přestavitelné kleště drapáku PATENT! Hydraulicky výškově přestavitelné kleště drapáku Transportní nohy Řídící blok hydrauliky trojnásobný skládá se ze 2 kusů náprav s koly, k našroubování na štít, rozchod 2200 mm se speciálním obutím 268/ Nm, 4,5 t při 195 bar, příruba 140 x 140-4xM16, hmotnost: 25 kg 1500 mm, 2 bagrovací zuby 600 mm pro štít rozsah otáčení 180 pro volné přenášení kulatiny Páka, segmentová technologie HRZ Fix-EZ HRZ Fix HRZ Fix-AS HRZ AS 180 HRZ Fix-Euro/Kombi HRZ klešťový drapák HRK Obj.č Cena bez DPH Cena s DPH 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 možné dovybavení v základní výbavě HG 1300 HG 1700 ZWG 500 ZWG 1000 Bagrovací zub Rozevření: mm, síla sevření drapáku 9,5 t, hmotnost: 118 kg Rozevření: mm, síla sevření drapáku 9,5 t, hmotnost: 148 kg Objem: 200 l, bez rýpacích zubů Objem: 400 l, bez rýpacích zubů HRZ Fix-EZ HRZ Fix HRZ Fix-AS HRZ AS 180 HRZ Fix-Euro/Kombi HRZ klešťový drapák HRK Obj.č Cena bez DPH 0,00 0,00 0,00 0,00 0, ,00 0,00 0,00 0,00

Hydraulicky výškově přestavitelné kleště drapáku Transportní nohy Řídící blok hydrauliky trojnásobný skládá se ze 2 kusů náprav s koly, k našroubování na štít, rozchod 2200 mm se speciálním obutím

10 Řídící blok hydrauliky čtyřnásobný Páka, segmentová technologie Řídící blok hydrauliky pětinásobný Páka, segmentová technologie Řídící blok hydrauliky šestinásobný Páka, segmentová technologie Elektromagnetický přepínací ventil - 2 funkce Elektromagnetický přepínací ventil - 3 funkce Elektromagnetický přepínací ventil - 4 funkce Mechanický výsuv AS 600 mm přípojka 12 V přípojka 12 V přípojka 12 V (dodací lhůta 3-4 týdny od přijetí zakázky) Joystick - ovládací páka Funkce: rotátor vlevo / vpravo, čelisti otevřít / zavřít určeno pro přepínací ventil pro 3 funkce, proud 3 A, spínání možné bez ochranného relé Dodatečné vybavení HRZ / HRK ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 PATENT! Otáčecí mechanismus 1800 Otáčecí mechanismus 1800 Sériově: HRZ AS 180 HRZ HRK Nástrčná spona Obj.č.: Cena bez DPH: 0,00 Cena s DPH: 0,00 Řezací ventil (pojistka proti přetížení) pro hydraulicky výškově přestavitelné kleště drapáku a otáčecí mechanismus o 180. Vyžadováno jen pokud se předpokládá přímé připojení hydraulickou hadicí k traktoru a současně není dodán žádný řídící blok. Vývody pro hydraulické hadice s rychlospojkami Obj.č.: Cena bez DPH: 0,00 Cena s DPH: 0,00 Obj.č.: Cena bez DPH: 0,00 Cena s DPH: 0,00 107

přípojka 12 V (dodací lhůta 3-4 týdny od přijetí zakázky) Joystick - ovládací páka Funkce: rotátor vlevo / vpravo, čelisti otevřít / zavřít určeno pro přepínací ventil pro 3 funkce, proud 3 A,
