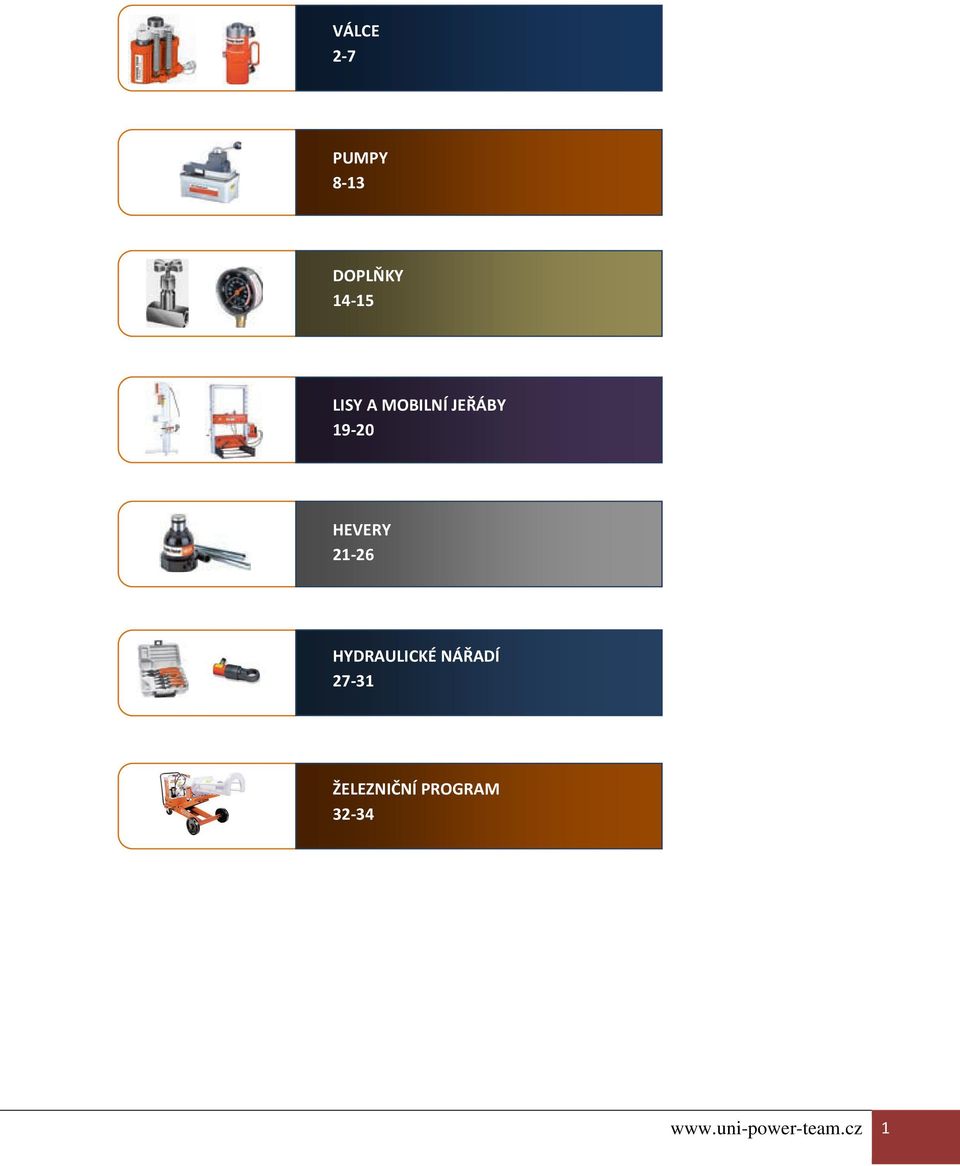

1 VÁLCE 2-7 PUMPY 8-13 DOPLŇKY LISY A MOBILNÍ JEŘÁBY HEVERY HYDRAULICKÉ NÁŘADÍ ŽELEZNIČNÍ PROGRAM

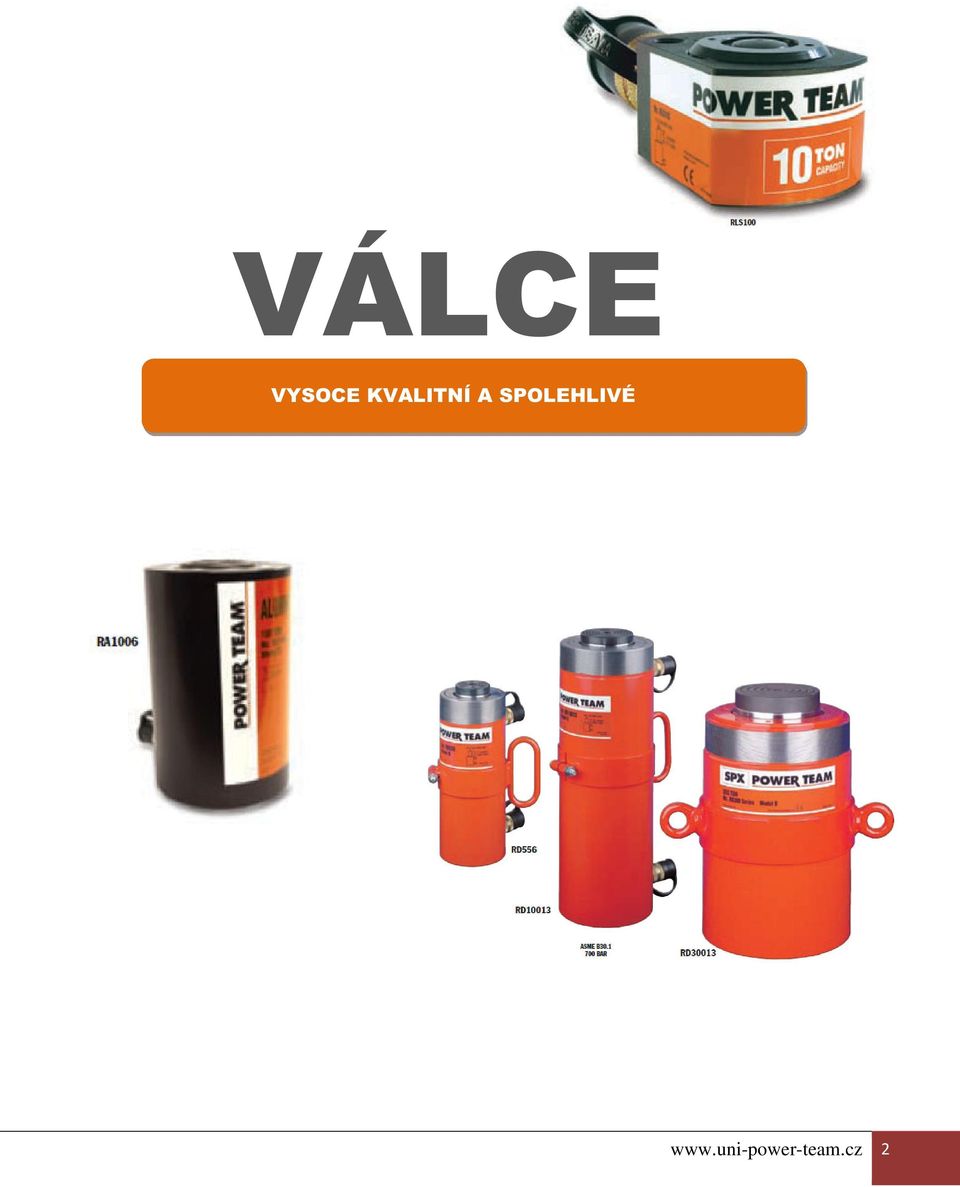

2 Typická zapojení 1) válec - zdroj síly 2) pumpa - převádí mechanickou energii na energii tlakové kapaliny VÁLCE VYSOCE KVALITNÍ A SPOLEHLIVÉ 2

3 Typická hydraulická zapojení válců a pump Zapojení jednočinné pumpy, manometru, hadice a jednočinného válce. 1) Válec - zdroj síly 2) Pumpa - převádí mechanickou energii na energii tlakové kapaliny 3) Rozvaděč - řídí směr hydraulické kapaliny v systému 4) Manometr - ukazuje jaký je tlak v systému Zapojení jednočinné pumpy, manometru, rozvodného bloku s uzavíracími ventily pro rozvod do 2 jednočinných válců vybavených bezpečnostními ventily. 5) Hadice - dopravuje hydraulický olej 6) Rozváděcí blok - slouží k rozvedení oleje do jednotlivých válců 7) Spojka 8) Rychlospojka - skládá se ze zástrčky na hadici a ze zásuvky, která je zašroubovaná na válci 9) Uzavírací jehlový škrtící ventil 10) Bezpečnostní ventil - slouží pro bezpečné spouštění válce a zabezpečuje válec proti přetížení Zapojení dvojčinné elektrické pumpy, manometru, rozvodného bloku s uzavíracími ventily pro rozvod do čtyř dvojčinných válců vybavených bezpečnostními ventily. 11) T kus k manometru 12) Zátka pro blokování nepoužitých portů v systému 3

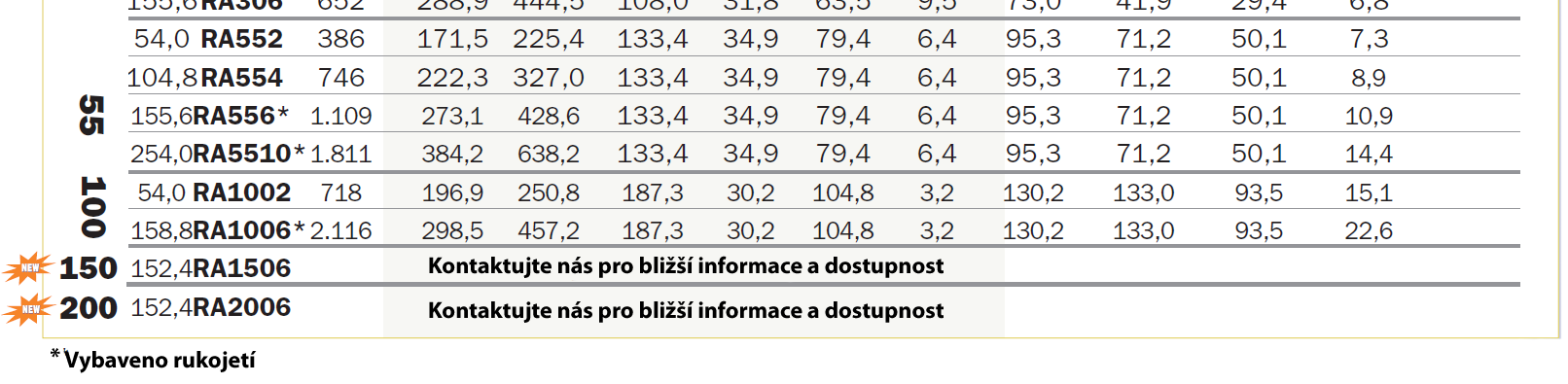

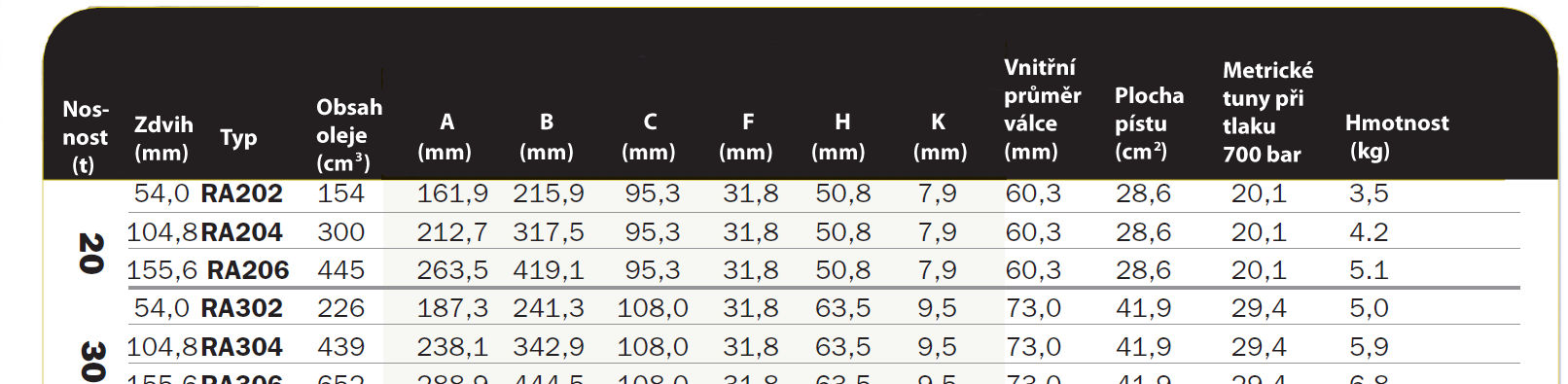

4 Hliníkové válce řady RA Jednočinné s nosností tun - Váží téměř o polovinu méně Hliníkové válce se vyznačují sníženou hmotností při vyšší než válce ocelového provedení nosné síle a jsou snadno přenosné. Protože jsou hliníkové - 20 až 200 tun nosnosti a zdvihy válce malé na výšku, jsou ideálním řešením všude tam, kde a zdvihy do 254mm je málo prostoru. Proto se většinou využívají v hornictví - Všechny válce vyhovují stavebnictví a strojírenství. Statistickým a dynamickým zkouškám dle ANSI 3B30.1 Hliníkové válce se vyznačují sníženou hmotností při vyšší nosné síle a jsou snadno přenosné. Pro malou výšku jsou hliníkové válce ideální pro zvedání všude tam, kde je málo prostoru, proto nacházejí uplatnění především v hornictví, stavebnictví a strojírenství. Garantujeme absolutní těsnost při tlaku 700 barů. 4

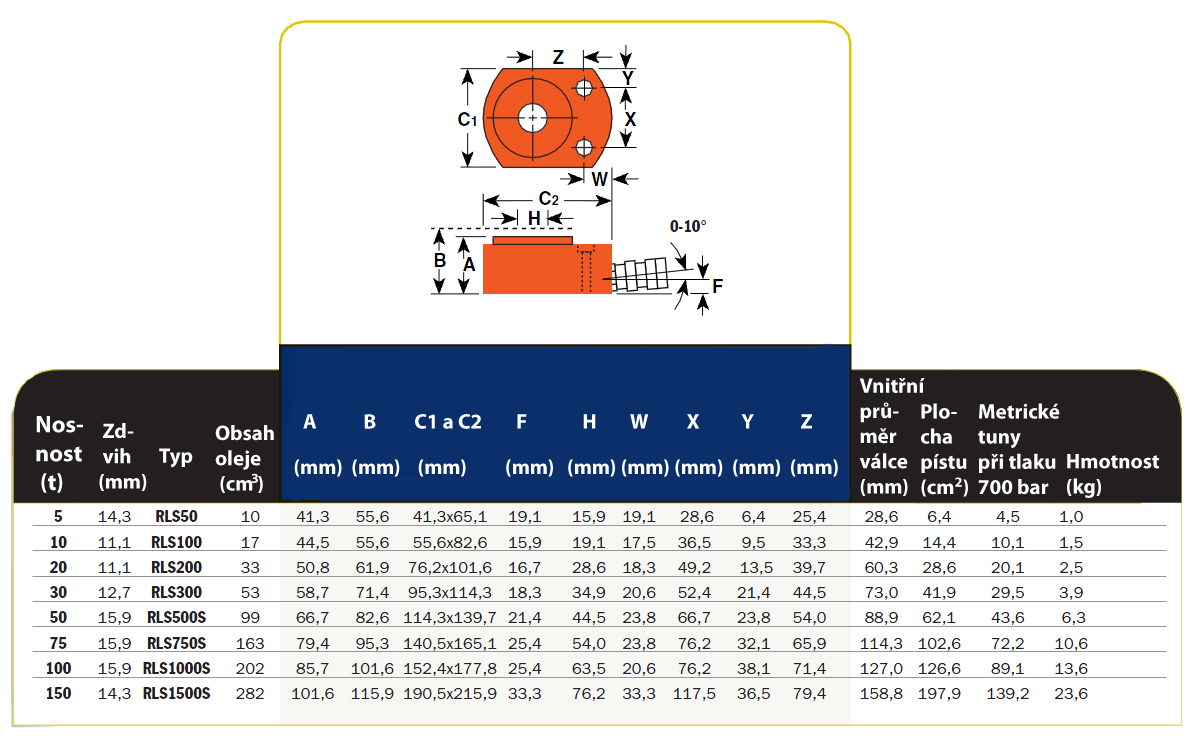

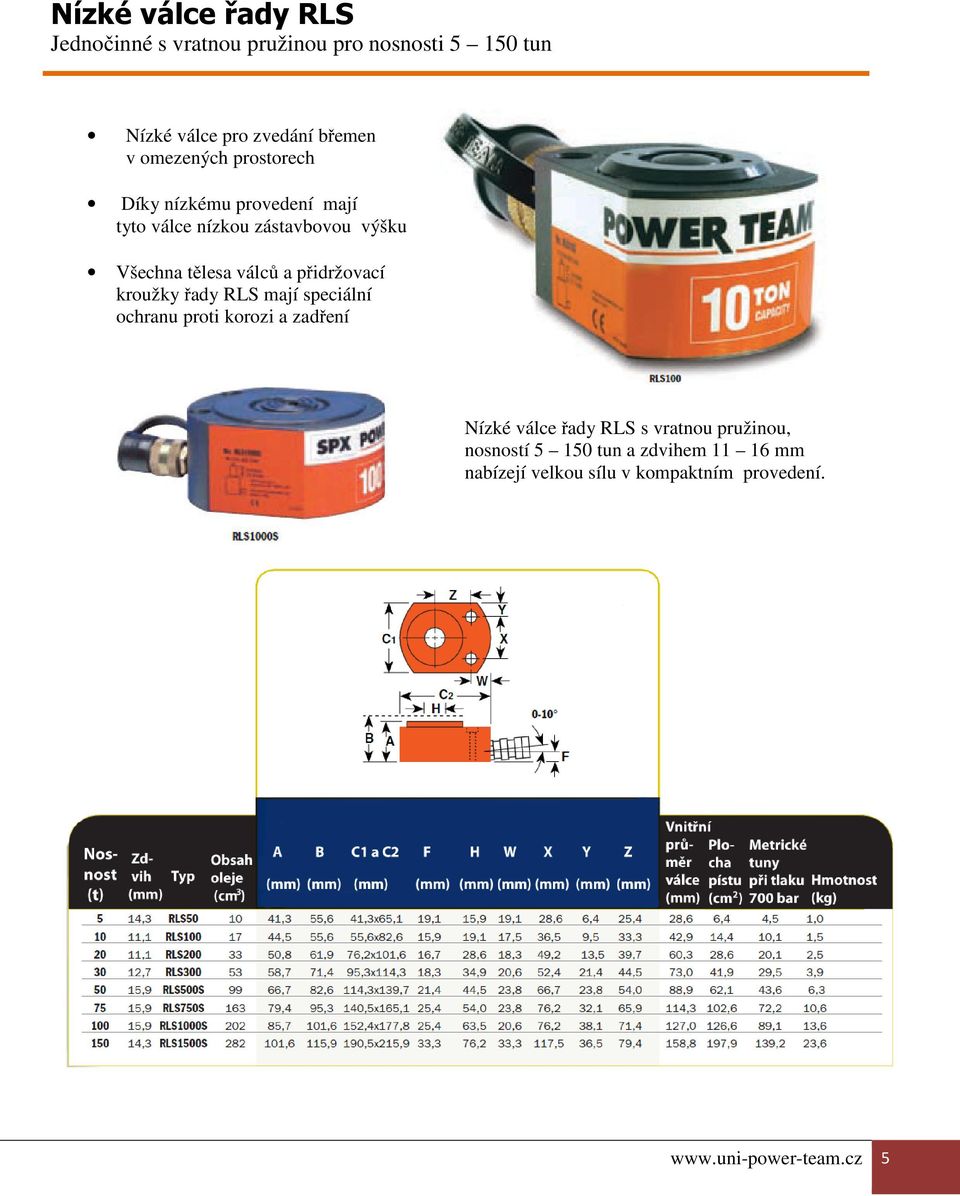

5 Nízké válce řady RLS Jednočinné s vratnou pružinou pro nosnosti tun Nízké válce pro zvedání břemen v omezených prostorech Díky nízkému provedení mají tyto válce nízkou zástavbovou výšku Všechna tělesa válců a přidržovací kroužky řady RLS mají speciální ochranu proti korozi a zadření Nízké válce řady RLS s vratnou pružinou, nosností tun a zdvihem mm nabízejí velkou sílu v kompaktním provedení. 5

6 Nízkozdvihové válce řady RSS Jednočinné s vratnou pružinou a dvojčinné o nosnosti tun Nosnosti do 250 tun a zdvihy do 76mm Všechny nízkozdvihové válce mají vysoce výkonnou pružinu pro rychlé vracení Válce odpovídají normě ANSI B30.1 Jednočinné POWER TEAM válce řady RSS s vratnou pružinou jsou kompaktní válce s malou zástavbovou výškou a vysokým výkonem. pístnice a přidržovací kroužky jsou pobronzované, Tím se zvětšuje spolehlivost válců. 6

7 Dvojčinné válce řady RD Nosnosti tun Ideální pro zvedání mostů, stavební rekonstrukce loděnice a hornictví. 7

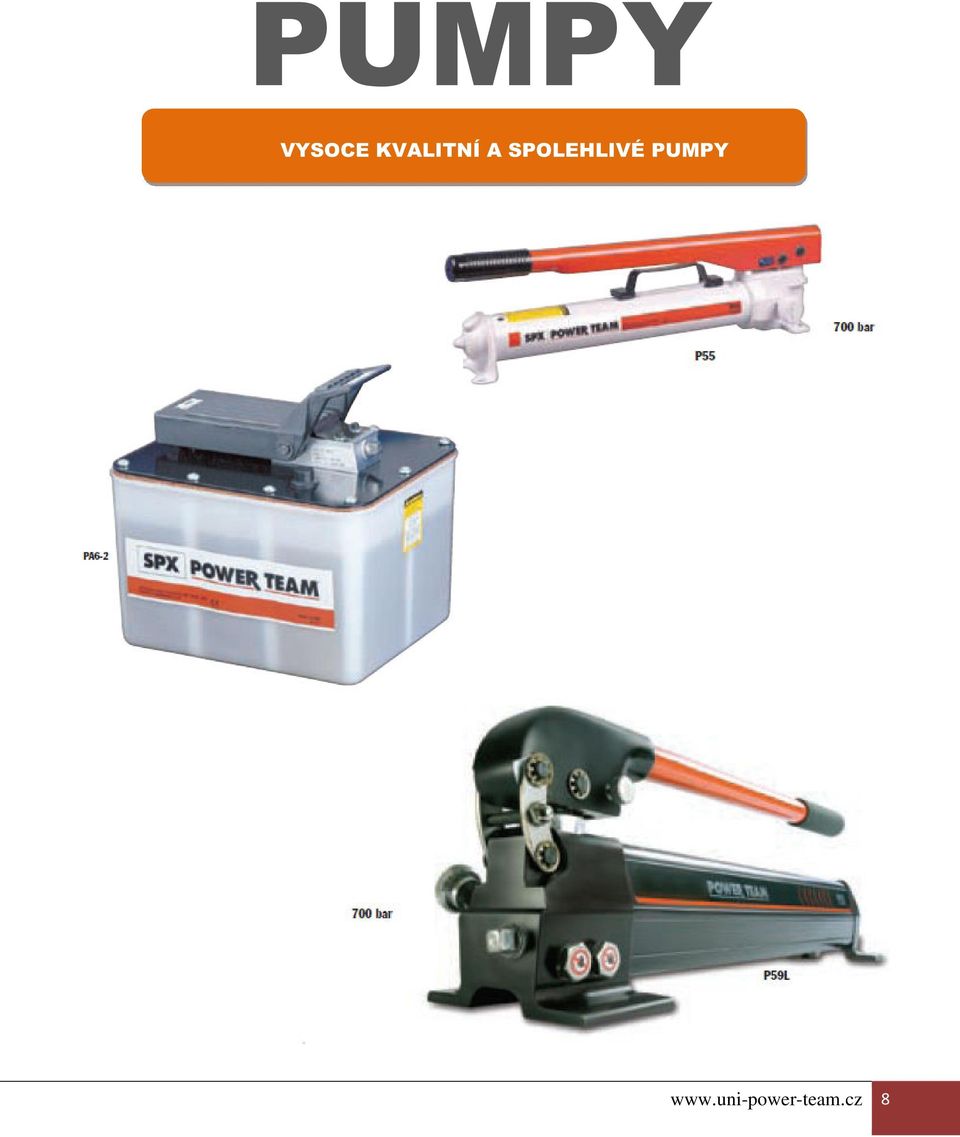

8 PUMPY VYSOCE KVALITNÍ A SPOLEHLIVÉ PUMPY 8

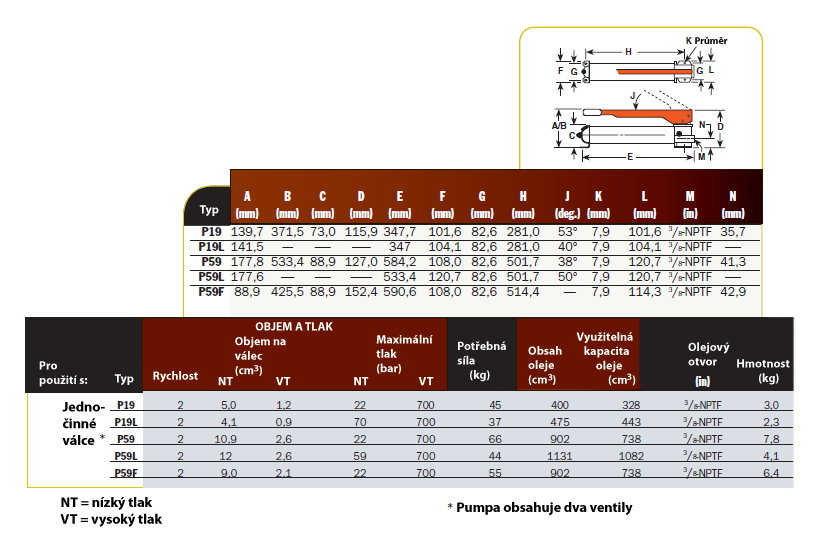

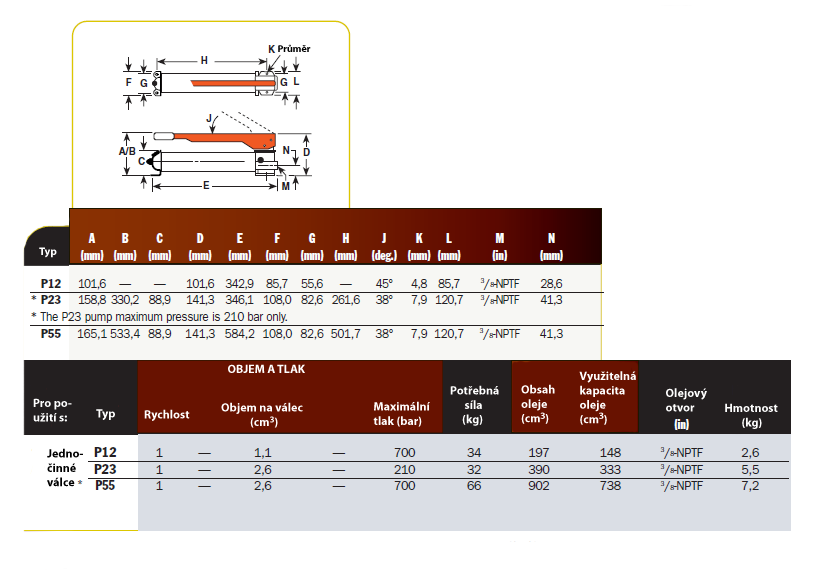

9 Ruční pumpy řady P Jednočinné, jednorychlostní, zásobník od cm 3 Celokovová konstrukce zabraňuje propálení např. při svařování. Precizně provedená kovová rukojeť poskytuje tuhost, tím snižuje Vaši únavu při práci. 9

10 Ruční pumpy řady P Jednočinné, dvourychlostní, zásobník od cm 3 Celokovová konstrukce zabraňuje propálení např. při svařování. Dvourychlostní provedení zaručuje rychlejší a snadnější práci. 10

11 Hydraulické pumpy se vzduchovým pohonem 3-8 barů vzduchu na vstupu, až 700 barů tlaku oleje na výstupu kompaktní provedení s nožním, ručním ovládáním nebo elektromagnetickým rozvaděčem velké množství výkonů (tlaků a průtoků) provedení pro jednočinné a dvojčinné válce ideální nasazení do výbušného prostředí (doly, chemický průmysl ) použití v horizontální i vertikální poloze (pouze některé typy) 11

12 Hydraulické pumpy poháněné elektromotorem nebo vzduchem Pohon elektromotorem nebo vzduchem (220V AC, 380V AC, 12V DC) - Provozní tlak 700 bar - Různé řady, od malých přenosných až po velké dílenské. - Různě výkonné - od 190W do 7,5kW - Speciální provedení s vestavěnými chladiči oleje - Možnost upravení konstrukce na přání zákazníka - Jednostupňové a dvoustupňové provedení Pro více informací nás kontaktujte 12

13 Hydraulické pumpy se spalovacím motorem řady PG Pohon benzinovým spalovacím motorem - Pracovní tlak 700 bar - Kompaktní a lehké přenosné typy - Ovládání pomocí ručních nebo elektromagnetických rozvaděčů - 2 a 4 taktní benzínové motory o výkonu 1,49 kw až 15 kw - Mobilní provedení - Velikosti nádrží od 6 litrů do 63 litrů Pro více informací nás kontaktujte 13

14 DOPLŇKY VENTILY, HADICE, MANOMETRY, OLEJE 14

15 Hydr. hadice, rychlospojky, manometry, ventily a oleje Hydraulické hadice Nabízíme hadice z různých materiálů (guma drátěný oplet, polyuretan, guma), různých délek a průměrů. Všechny hadice jsou zakončeny vnějšími závity 3/8 NPTF a jsou určeny pro pracovní tlak 700 bar. Rychlospojky Rychlospojky mají pracovní tlak 700bar. Slouží k rychlému propojení např. ke zvedákům. stahovákům, válci. Závity 3/8 NPTF. Ventily a bloky, hydraulická šroubení Velký výběr ventilů, bloků a hydraulických šroubení. Pracovní tlak 700 barů. Manometry Nabízíme analogové a digitální manometry, různých rozměrů a provedení. Přesnost do 1%. Hydraulické oleje Oleje POWER TEAM jsou kvalitní oleje, různého provedení: - Biologicky odbouratelné -Vysoce teplotní -Nízko teplotní -Standartní 15

16 LISY, MOBILNÍ JEŘÁBY DÍLENSKÉ, STOLNÍ, STOJANOVÉ 16

17 Dílenské lisy C konstrukce, 25 tun Stolní a stojanové provedení Montážní dílenský lis s C rámem Lisovací síla 25 tun Technické parametry: Jednočinný válec C256C se zdvihem 159 mm Pohon ruční pumpou P59 Hadice, manometr Hmotnost 108 kg 17

18 Dílenské lisy H konstrukce, 10 tun Stolní a stojanové provedení ideální lis pro menší dílenské práce pro prostříhávání, lisování, ohýbaní, vytlačování ložisek a ozubených kol lehký a přenosný různé varianty pohonu lisu u stojanové varianty možnost změny výšky pracovního příčníku 18

19 Dílenské lisy H konstrukce, tun Nosnost 55, 80, 100, 150 a 200 tun - Široké použití velké lisovací síly pro velký rozsah použití - Velký výběr pohonů od ručních, až po výkonné elektroagregáty - Nabízíme také lisy s pojízdným stolem Příslušenství Nová pneumatika Stará pneumatika s diskem Podložka 19

20 Mobilní ruční jeřáby Nosnost kg - Nastavitelné nohy pro odstranění překážek - Pohon 2-rychlostní ruční pumpou zajišťuje přesný chod. - Robustní konstrukce, spolehlivá hydraulika - Hmotnost 293 kg 20

21 HEVERY 21

22 Hevery Nosnost tun - Mohou pracovat jak ve vertikální tak v horizontální poloze - Všestranně použitelné hevery - Vysoce kvalitní materiál a zpracování Nízké hevery Nosnost 12, 20 a 30 tun - Spolehlivé a všestranně použitelné hevery - Mohou pracovat jak ve vertikální, tak v horizontální poloze - Ideální použití pro zvedání a rozpínání v omezeném prostoru - Vysoce kvalitní materiál a zpracování 22

23 Patkové hevery Nosnost 2, 5 a 10 tun - Silné pružiny pro zpětné zatažení - Ideální pro zvedání strojů a do jiných omezených prostorů - Vestavěný pojistný ventil pro bezpečné zajištění velké nosnosti - Vysoce kvalitní materiál a zpracování Teleskopické hevery Nosnost 6-15 tun - Spolehlivé a všestranně použitelné hevery s velkým zdvihem - Stavitelný šroub v pístnici - Vysoce kvalitní materiál a zpracování 23

24 Mini hevery Nosnost 5, 10 a 20 tun - Ideální jako hever nebo jako rozpínač do malých prostorů - Pro stahování spolu s mechanickými stahováky - Malé rozměry, malá hmotnost VELKÁ SÍLA - Mohou pracovat jak ve vertikální, tak v horizontální poloze 24

25 Vzduchové zvedací polštáře Nosnost 1 74 tun - Díky malé výšce 25,4mm, jsou vhodné do míst s omezeným prostorem, kde nelze využít hever - Bezpečný, nevýbušný zdrojem síly je stlačený vzduch - Nabízíme velké množství příslušenství - Použitelné od -45 C do 93 C - Možnost použít dva vaky na sebe 25

26 NÁŘADÍ HYDRAULICKÉ A MECHANICKÉ 26

27 Hydraulické momentové klíče Utahovací moment Nm, pracovní tlak 700 bar - Vyrobené z ocelových slitin - Menších rozměrů než TITANOVÉ, při stejné váze - Otáčí se o 1/3 více než konkurence Elektrické vzduchové pumpy Pracovní tlak 700 bar - Vysokorychlostní - Určeno pro hydraulické nářadí - Není určeno pro zvedací práce - Přesný manometr 27

28 Hydraulické štípače matek 15 a 25 tun - Robustní, odolná konstrukce - Nastavitelná výška střihu - Štípače jsou vybaveny rychlospojkou Hydraulické prostřihovadla Střižná síla 20 a 35 tun Max. tloušťka stříhaného materiálu 12,7 mm Razí kruhy, čtverce a obdélníky 28

29 Hydraulické rozpínací klíny Nosnost 1 a 1,5 tuny - Ideální pro nadzvedávání strojů a rozpínání - Max rozevření 292,1 mm - Vybaveno rychlospojkou pro připojení pumpy - Vestavěná vratná pružina pro automatické vrácení do sevřeného stavu Mechanické a hydraulické ruční stahováky 29

30 Stahováky Grip-O-Matic Nosnost 6, 8, 11 a 30 tun Hlavní přednosti: 1) velká stahovací síla a pevné uchycení stahovaného dílu 2) kvalitní materiál 3) rukojeť s ergonomickým držadlem a přenosným kufříkem 4) otočná rukojeť která umožňuje nastavení do požadované polohy 5) integrovaná pumpa 6) ventil umožňující plynulé zatahování pístnice 7) pochromovaný povrch proti korozi 8) možnost kombinace 2 nebo 3 ramen stahováku 9) bezpečnostní ventil proti přetížení 10) hlavice a ramena stahováku jsou kované z oceli 11) rychlé nastavení pomocí trapézového závitu 12) kvalitní čelisti s vroubkováním pro lepší uchycení stahovaného dílu 13) chromovaná pístnice určena pro vysoké zatížení 15) středící hrot umožňuje přesné ustavení na hřídeli s důlkem 16) válec s vratnou pružinou 17) možnost doplnění modulu na ohýbání trubek, tyčí 30

31 ŽELEZNIČNÍ PROGRAM HYDRAULICKÉ STAHOVÁKY 31

32 Stahováky ložisek kolejových vozidel Vytlačovací síla 100 tun - Slouží k rychlému odstranění nebo instalaci valivého ložiska - Přenosná konstrukce 32

33 Mobilní hevery pro velké nosnosti Nosnost tun - Mobilní a vysoce výkonné hevery pro zvedání lokomotiv, návěsů, vagónů, a jiných těžkých strojů - Nabízíme široký výběr variant pohonů pomocí agregátů se vzduchovým nebo elektrickým pohonem - Možnost zabudování bezpečnostních ventilů (brzdící, pojistné) - Možnost zvýšení zdvihu pomocí nástavců Pro více informací nás kontaktujte. 33

34 Hydraulické stahováky ENFORCER tun ENFORCER tun - hydraulicky nastavitelná výška - dvoustupňový elektroagregát - maximální stahovací průměr 1219 mm ENFORCER tun - hydraulicky nastavitelná výška - elektroagregát - maximální stahovací průměr 1219 mm 34
