1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: MEIV OS Mikrotik Obor: Mechanik elektronik Ročník: 4. Zpracoval(a): Bc. Martin Fojtík Střední průmyslová škola Uherský Brod, 2010 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Obsah Mikrotik...3 RouterBOARD (RB)...3 Router OS (ROS)...3 Modely a použití...3 Výhody...3 Nevýhody...4 Možnosti připojení a správy...4 Použitá literatura...5

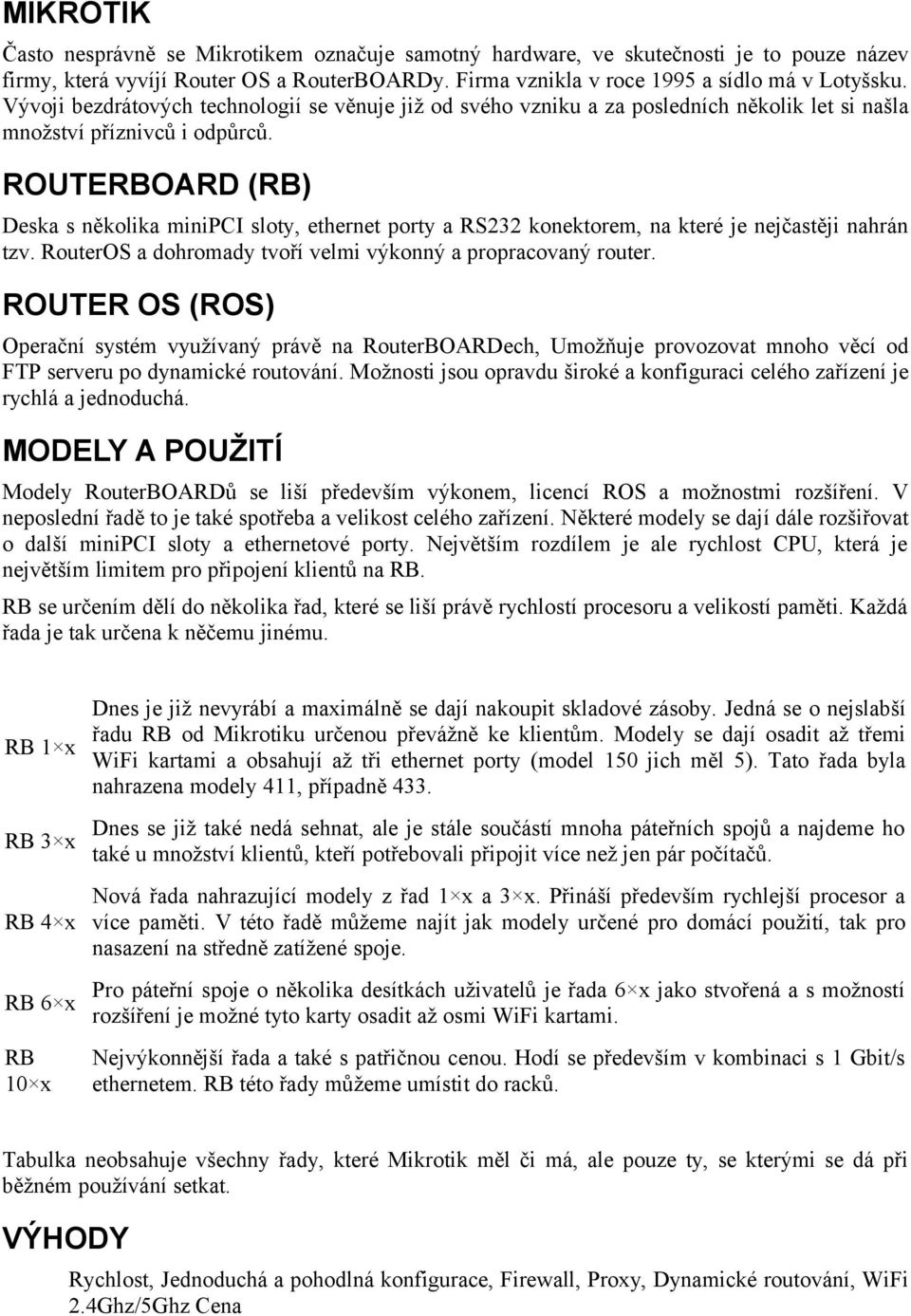

3 MIKROTIK Často nesprávně se Mikrotikem označuje samotný hardware, ve skutečnosti je to pouze název firmy, která vyvíjí Router OS a RouterBOARDy. Firma vznikla v roce 1995 a sídlo má v Lotyšsku. Vývoji bezdrátových technologií se věnuje již od svého vzniku a za posledních několik let si našla množství příznivců i odpůrců. ROUTERBOARD (RB) Deska s několika minipci sloty, ethernet porty a RS232 konektorem, na které je nejčastěji nahrán tzv. RouterOS a dohromady tvoří velmi výkonný a propracovaný router. ROUTER OS (ROS) Operační systém využívaný právě na RouterBOARDech, Umožňuje provozovat mnoho věcí od FTP serveru po dynamické routování. Možnosti jsou opravdu široké a konfiguraci celého zařízení je rychlá a jednoduchá. MODELY A POUŽITÍ Modely RouterBOARDů se liší především výkonem, licencí ROS a možnostmi rozšíření. V neposlední řadě to je také spotřeba a velikost celého zařízení. Některé modely se dají dále rozšiřovat o další minipci sloty a ethernetové porty. Největším rozdílem je ale rychlost CPU, která je největším limitem pro připojení klientů na RB. RB se určením dělí do několika řad, které se liší právě rychlostí procesoru a velikostí paměti. Každá řada je tak určena k něčemu jinému. Dnes je již nevyrábí a maximálně se dají nakoupit skladové zásoby. Jedná se o nejslabší řadu RB od Mikrotiku určenou převážně ke klientům. Modely se dají osadit až třemi RB 1 x WiFi kartami a obsahují až tři ethernet porty (model 150 jich měl 5). Tato řada byla nahrazena modely 411, případně 433. RB 3 x Dnes se již také nedá sehnat, ale je stále součástí mnoha páteřních spojů a najdeme ho také u množství klientů, kteří potřebovali připojit více než jen pár počítačů. Nová řada nahrazující modely z řad 1 x a 3 x. Přináší především rychlejší procesor a RB 4 x více paměti. V této řadě můžeme najít jak modely určené pro domácí použití, tak pro nasazení na středně zatížené spoje. RB 6 x Pro páteřní spoje o několika desítkách uživatelů je řada 6 x jako stvořená a s možností rozšíření je možné tyto karty osadit až osmi WiFi kartami. RB 10 x Nejvýkonnější řada a také s patřičnou cenou. Hodí se především v kombinaci s 1 Gbit/s ethernetem. RB této řady můžeme umístit do racků. Tabulka neobsahuje všechny řady, které Mikrotik měl či má, ale pouze ty, se kterými se dá při běžném používání setkat. VÝHODY Rychlost, Jednoduchá a pohodlná konfigurace, Firewall, Proxy, Dynamické routování, WiFi 2.4Ghz/5Ghz Cena

ROUTERBOARD (RB) Deska s několika minipci sloty, ethernet porty a RS232 konektorem, na které je nejčastěji nahrán tzv. RouterOS a dohromady tvoří velmi výkonný a propracovaný router.

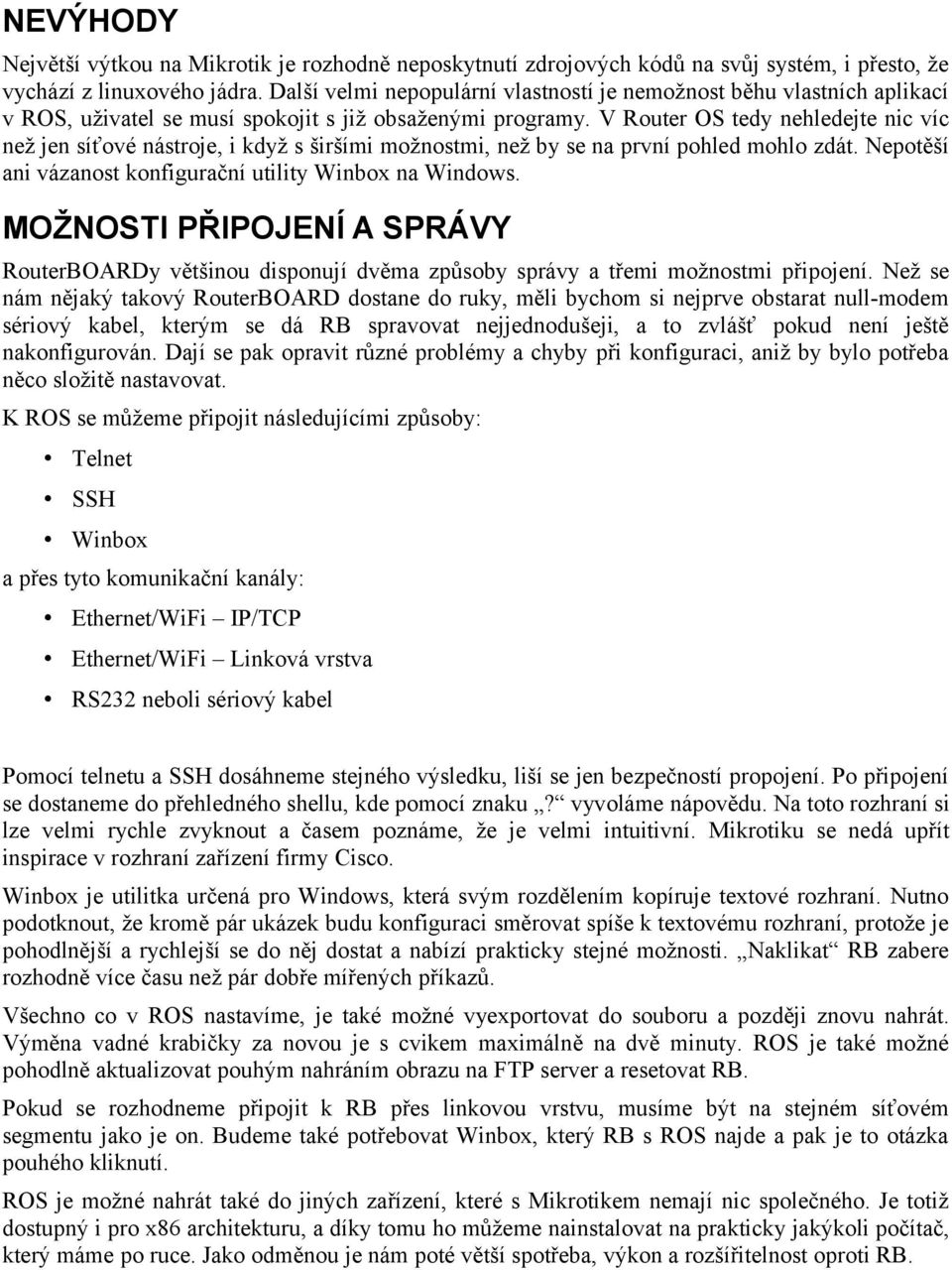

4 NEVÝHODY Největší výtkou na Mikrotik je rozhodně neposkytnutí zdrojových kódů na svůj systém, i přesto, že vychází z linuxového jádra. Další velmi nepopulární vlastností je nemožnost běhu vlastních aplikací v ROS, uživatel se musí spokojit s již obsaženými programy. V Router OS tedy nehledejte nic víc než jen síťové nástroje, i když s širšími možnostmi, než by se na první pohled mohlo zdát. Nepotěší ani vázanost konfigurační utility Winbox na Windows. MOŽNOSTI PŘIPOJENÍ A SPRÁVY RouterBOARDy většinou disponují dvěma způsoby správy a třemi možnostmi připojení. Než se nám nějaký takový RouterBOARD dostane do ruky, měli bychom si nejprve obstarat null-modem sériový kabel, kterým se dá RB spravovat nejjednodušeji, a to zvlášť pokud není ještě nakonfigurován. Dají se pak opravit různé problémy a chyby při konfiguraci, aniž by bylo potřeba něco složitě nastavovat. K ROS se můžeme připojit následujícími způsoby: Telnet SSH Winbox a přes tyto komunikační kanály: Ethernet/WiFi IP/TCP Ethernet/WiFi Linková vrstva RS232 neboli sériový kabel Pomocí telnetu a SSH dosáhneme stejného výsledku, liší se jen bezpečností propojení. Po připojení se dostaneme do přehledného shellu, kde pomocí znaku? vyvoláme nápovědu. Na toto rozhraní si lze velmi rychle zvyknout a časem poznáme, že je velmi intuitivní. Mikrotiku se nedá upřít inspirace v rozhraní zařízení firmy Cisco. Winbox je utilitka určená pro Windows, která svým rozdělením kopíruje textové rozhraní. Nutno podotknout, že kromě pár ukázek budu konfiguraci směrovat spíše k textovému rozhraní, protože je pohodlnější a rychlejší se do něj dostat a nabízí prakticky stejné možnosti. Naklikat RB zabere rozhodně více času než pár dobře mířených příkazů. Všechno co v ROS nastavíme, je také možné vyexportovat do souboru a později znovu nahrát. Výměna vadné krabičky za novou je s cvikem maximálně na dvě minuty. ROS je také možné pohodlně aktualizovat pouhým nahráním obrazu na FTP server a resetovat RB. Pokud se rozhodneme připojit k RB přes linkovou vrstvu, musíme být na stejném síťovém segmentu jako je on. Budeme také potřebovat Winbox, který RB s ROS najde a pak je to otázka pouhého kliknutí. ROS je možné nahrát také do jiných zařízení, které s Mikrotikem nemají nic společného. Je totiž dostupný i pro x86 architekturu, a díky tomu ho můžeme nainstalovat na prakticky jakýkoli počítač, který máme po ruce. Jako odměnou je nám poté větší spotřeba, výkon a rozšířitelnost oproti RB.

V Router OS tedy nehledejte nic víc než jen síťové nástroje, i když s širšími možnostmi, než by se na první pohled mohlo zdát. Nepotěší ani vázanost konfigurační utility Winbox na Windows.

5 Foto RB foto winbox POUŽITÁ LITERATURA
