FC2040 Ústředna požární signalizace

Transkript

1 FC2040 Sinteso TM Ústředna požární signalizace Řada FS20 Kompaktní, předsestavená, mikroprocesorová ústředna elektrické požární signalizace s integrovaným ovládacím terminálem pro až 504 prvků Ústředna může být použita samostatně nebo ji lze připojit na síť Na jedné síti může být připojeno až 16 stanic jako jsou ústředny nebo ovládací terminály (v libovolné kombinaci) Použitá funkce degradace podle EN54 Interface pro rychlý Ethernet pro různé typy sítí Vestavěný ovládací terminál Jako volitelné komponenty lze přidat tiskárnu, klíčový spínač a LED indikátory Sloty pro sériové porty RS232 a RS485 Záložní napájení pro až 72 hodin provozu Připojení a automatické načtení (auto konfigurace) všech FDnet prvků umožňuje rychlé zprovoznění ústředny Zpracování signálů od hlásičů řady Sinteso TM Patrové opakovací zobrazovací a ovládací terminály a poplachová zařízení přímo v hlásičové lince (FDnet) Decentralizované zpracování signálů přímo v hlásičích zaručuje vysokou funkční spolehlivost systému Flexibilní programování pro komplexní využití a ovládání návazností Možnost dálkového načtení uložených dat Nahrání firmware pro všechny komponenty ústředny vybavené mikroprocesory

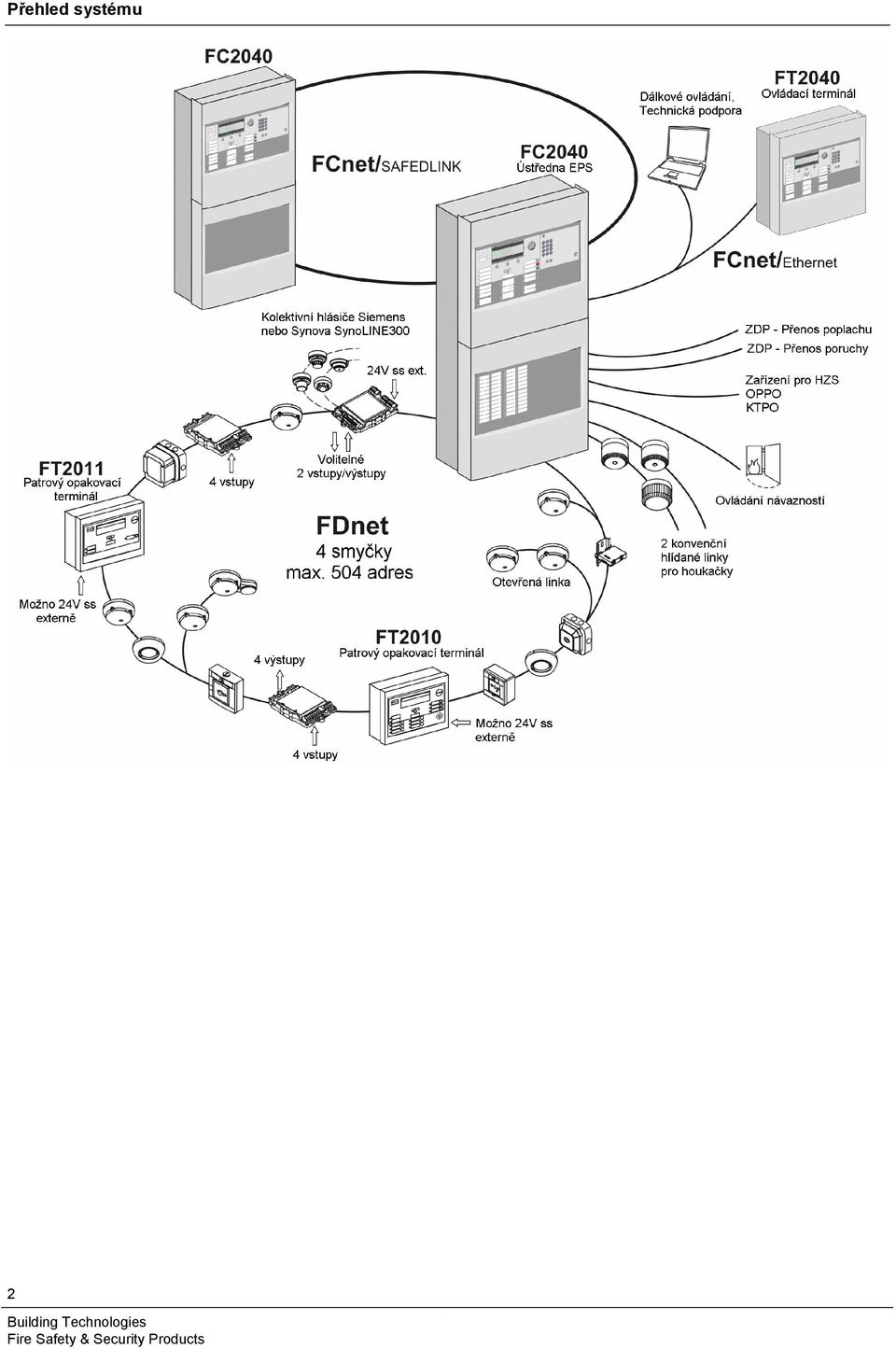

2 Přehled systému 2

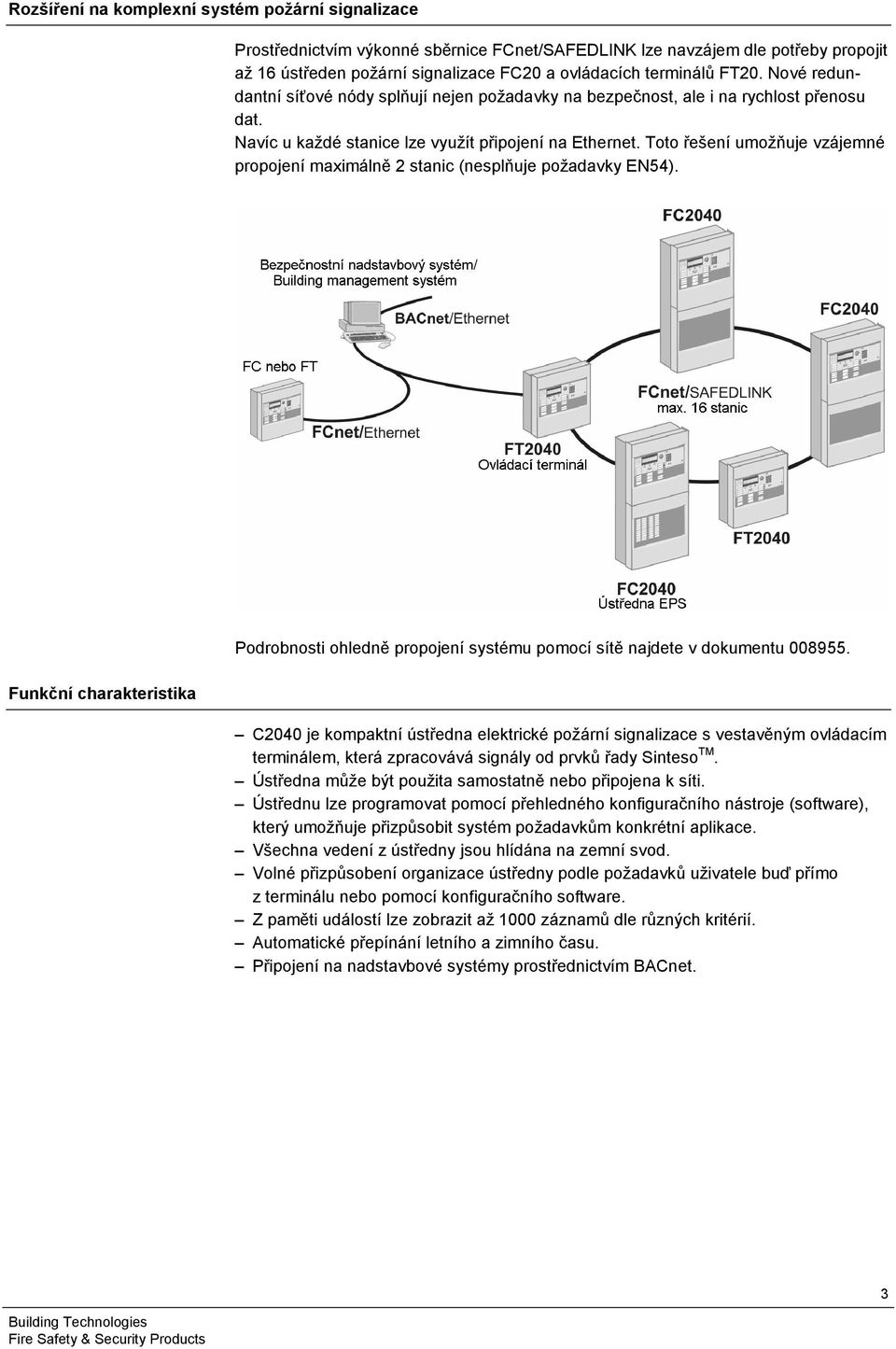

3 Rozšíření na komplexní systém požární signalizace Prostřednictvím výkonné sběrnice FCnet/SAFEDLINK lze navzájem dle potřeby propojit až 16 ústředen požární signalizace FC20 a ovládacích terminálů FT20. Nové redundantní síťové nódy splňují nejen požadavky na bezpečnost, ale i na rychlost přenosu dat. Navíc u každé stanice lze využít připojení na Ethernet. Toto řešení umožňuje vzájemné propojení maximálně 2 stanic (nesplňuje požadavky EN54). Funkční charakteristika Podrobnosti ohledně propojení systému pomocí sítě najdete v dokumentu C2040 je kompaktní ústředna elektrické požární signalizace s vestavěným ovládacím terminálem, která zpracovává signály od prvků řady Sinteso TM. Ústředna může být použita samostatně nebo připojena k síti. Ústřednu lze programovat pomocí přehledného konfiguračního nástroje (software), který umožňuje přizpůsobit systém požadavkům konkrétní aplikace. Všechna vedení z ústředny jsou hlídána na zemní svod. Volné přizpůsobení organizace ústředny podle požadavků uživatele buď přímo z terminálu nebo pomocí konfiguračního software. Z paměti událostí lze zobrazit až 1000 záznamů dle různých kritérií. Automatické přepínání letního a zimního času. Připojení na nadstavbové systémy prostřednictvím BACnet. 3

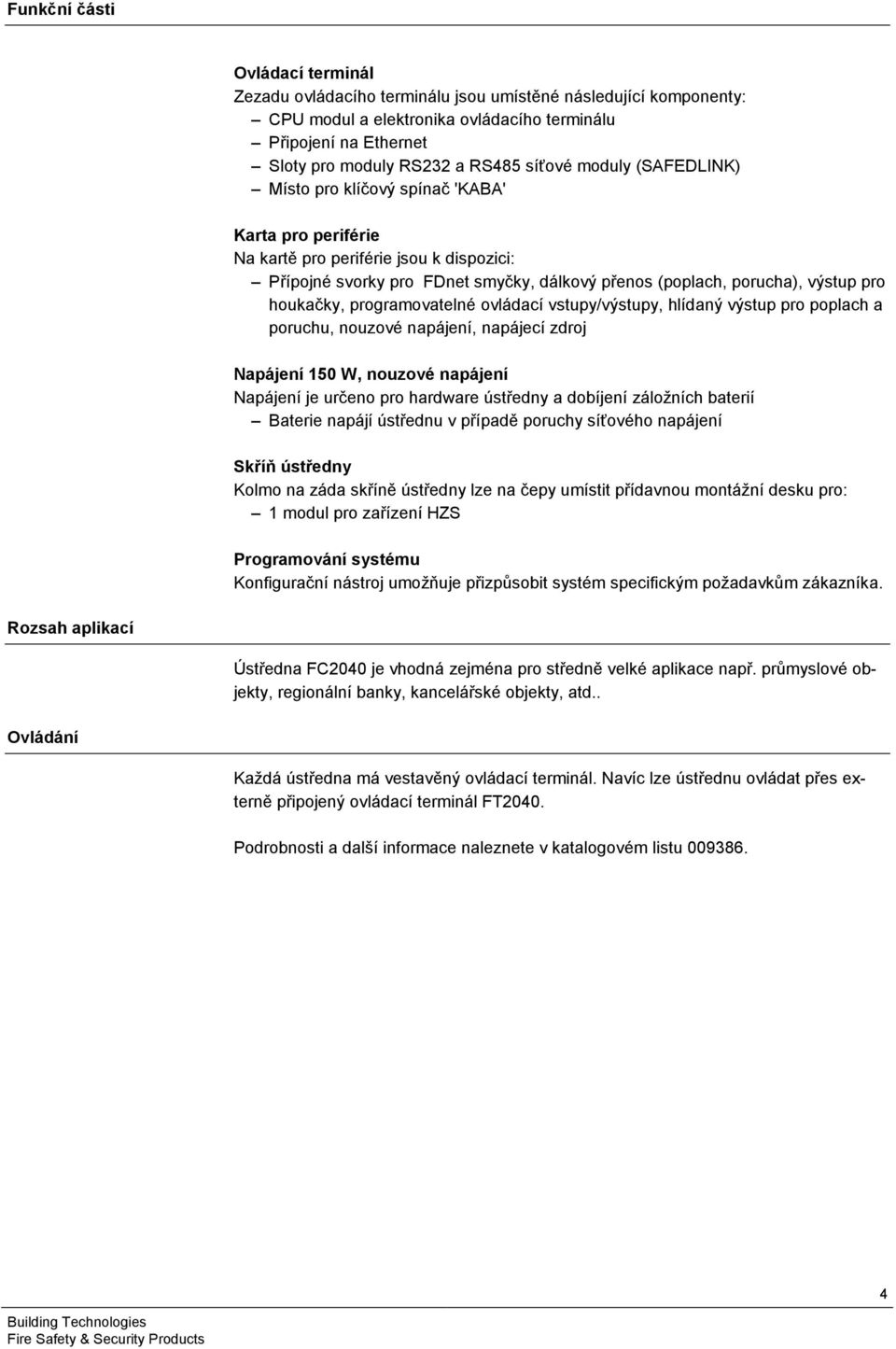

4 Funkční části Ovládací terminál Zezadu ovládacího terminálu jsou umístěné následující komponenty: CPU modul a elektronika ovládacího terminálu Připojení na Ethernet Sloty pro moduly RS232 a RS485 síťové moduly (SAFEDLINK) Místo pro klíčový spínač 'KABA' Karta pro periférie Na kartě pro periférie jsou k dispozici: Přípojné svorky pro FDnet smyčky, dálkový přenos (poplach, porucha), výstup pro houkačky, programovatelné ovládací vstupy/výstupy, hlídaný výstup pro poplach a poruchu, nouzové napájení, napájecí zdroj Napájení 150 W, nouzové napájení Napájení je určeno pro hardware ústředny a dobíjení záložních baterií Baterie napájí ústřednu v případě poruchy síťového napájení Skříň ústředny Kolmo na záda skříně ústředny lze na čepy umístit přídavnou montážní desku pro: 1 modul pro zařízení HZS Programování systému Konfigurační nástroj umožňuje přizpůsobit systém specifickým požadavkům zákazníka. Rozsah aplikací Ústředna FC2040 je vhodná zejména pro středně velké aplikace např. průmyslové objekty, regionální banky, kancelářské objekty, atd.. Ovládání Každá ústředna má vestavěný ovládací terminál. Navíc lze ústřednu ovládat přes externě připojený ovládací terminál FT2040. Podrobnosti a další informace naleznete v katalogovém listu

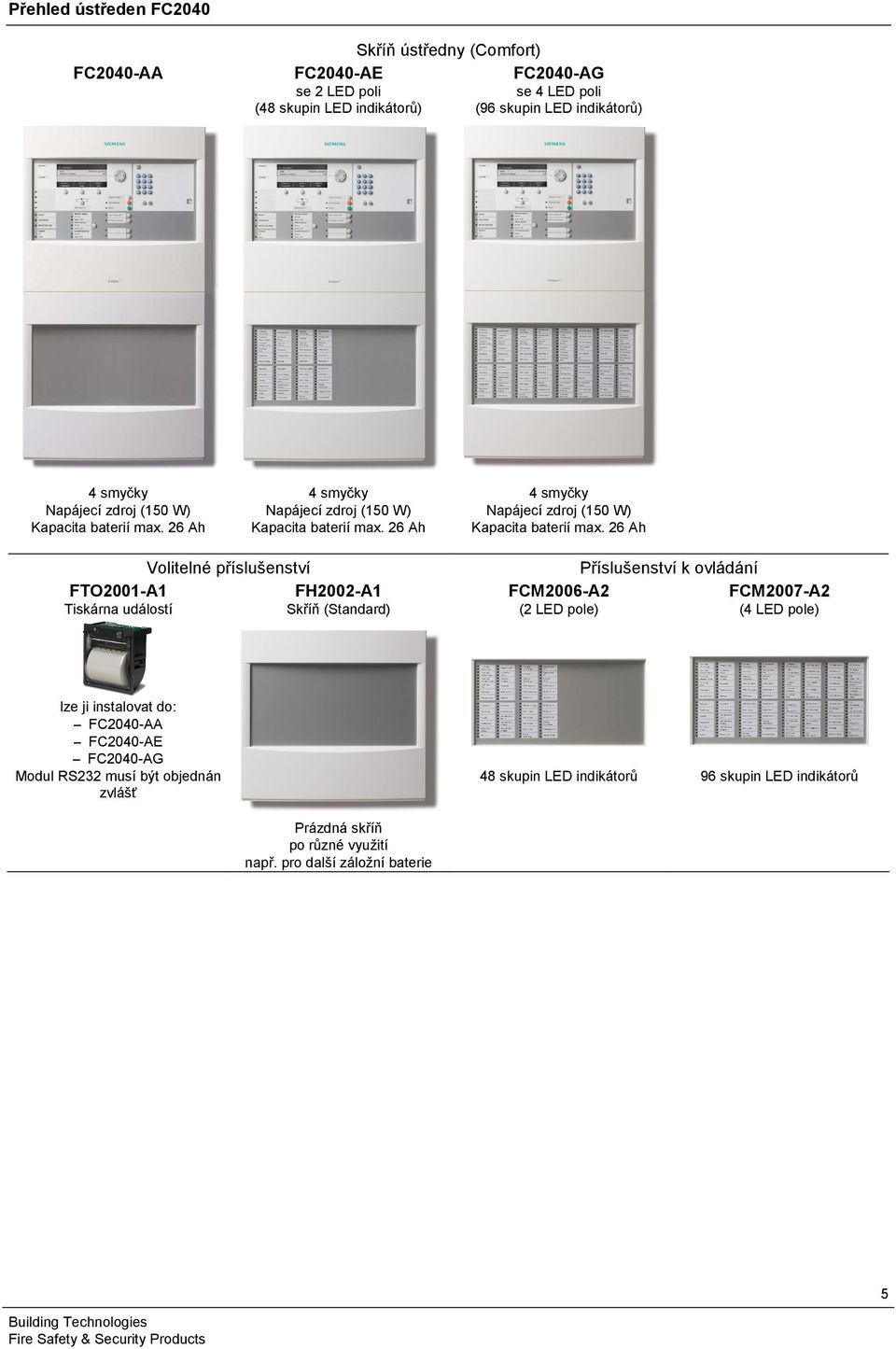

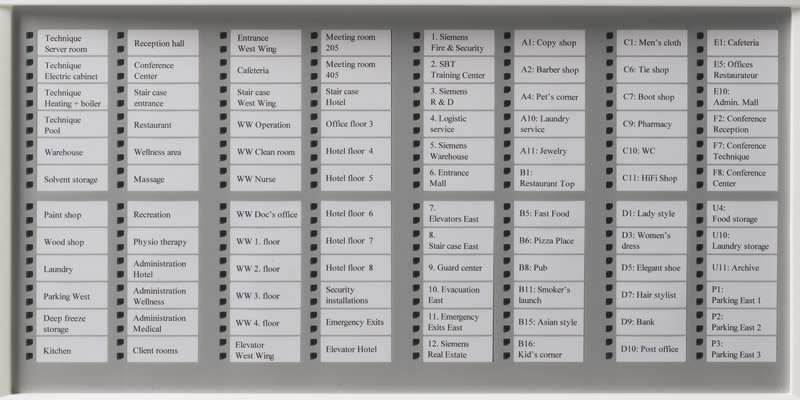

5 Přehled ústředen FC2040 FC2040-AA FC2040-AE se 2 LED poli (48 skupin LED indikátorů) Skříň ústředny (Comfort) FC2040-AG se 4 LED poli (96 skupin LED indikátorů) 4 smyčky 4 smyčky 4 smyčky Napájecí zdroj (150 W) Napájecí zdroj (150 W) Napájecí zdroj (150 W) Kapacita baterií max. 26 Ah Kapacita baterií max. 26 Ah Kapacita baterií max. 26 Ah FTO2001-A1 Tiskárna událostí Volitelné příslušenství FH2002-A1 Skříň (Standard) FCM2006-A2 (2 LED pole) Příslušenství k ovládání FCM2007-A2 (4 LED pole) lze ji instalovat do: FC2040-AA FC2040-AE FC2040-AG Modul RS232 musí být objednán zvlášť 48 skupin LED indikátorů 96 skupin LED indikátorů Prázdná skříň po různé využití např. pro další záložní baterie 5

6 Uspořádání FC2040 ve skříni (Comfort) Základní vybavení Označení Poznámky 1 Záda skříně (Comfort) FHA2003-A1 2 Karta pro periferie (2 smyčky) FCI2004-A1 Poz. 1-5 > Základní vybavení každé FC2040-xx (Comfort) 3 Napájecí zdroj (SV 24V-150 W) V24230-Z6-A2 4 Svorky pro síťové napájení na DIN lištu TS35 Místo pro zásuvku, reléové moduly, atd. 5 Ovládací terminál FCM200x-xx Kombinace CPU a ovládání vč. krytu 6 Prostor pro baterie 2 x 12 V / 7 26 Ah Volitelné přísllušenství 7 Reléový modul Z3B171 Relé pro ovládání návazností 8 Tiskárna událostí FTO2001-A1 Pro záznam událostí 9 Klíčový spínač (KABA) FTO2005-C1 Pro zpřístupnění ovládání 10 Montážní deska FHA2007-A1 Např. pro modul zařízení pro HZS 11 Modul RS485 (izolovaný) FCA2002-A1 Pro periferní zařízení s rozhraním RS Modul RS232 (izolovaný) FCA2001-A1 Pro stanice s portem RS Síťový modul (SAFEDLINK) FN2001-A1 Pro zasíťování více stanic Baterie (12 V, 7 Ah, VDS, V0) FA2003-A1 14 Baterie (12 V, 12 Ah, VDS, V0) FA2004-A1 Pro nouzové napájení Baterie (12 V, 26 Ah, VDS, V0) FA2006-A1 15 Modul pro zařízení HZS FCI2001-D1 Pro OPPO, KTPO 16 Souprava dveřního kontaktu FCA2009-A1 Pro hlídání krytu ústředny 17 Licenční klíč (L1) FCA2012-A1 Pro Vizualizér Licenční klíč (L2) FCA2013-A1 Pro Vizualizér a BACnet 18 Sestava napájecího zdroje (150 W) FP2005-A1 Pro přídavné napájení 6
