1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

2 Číslo projektu Číslo materiálu Název školy CZ.1.07/1.5.00/ ICT-PG2-2_09 Základy hardware počítače Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Autor Ing. Vladimír Vašek Tématický celek Základní deska disková rozhraní I. Ročník 1. ročník SOŠ Datum tvorby Anotace Metodický pokyn Prezentace s výkladem Učební materiál pro seznámení s hardwarem počítače typu PC Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora Zpět CZ.1.07/1.5.00/

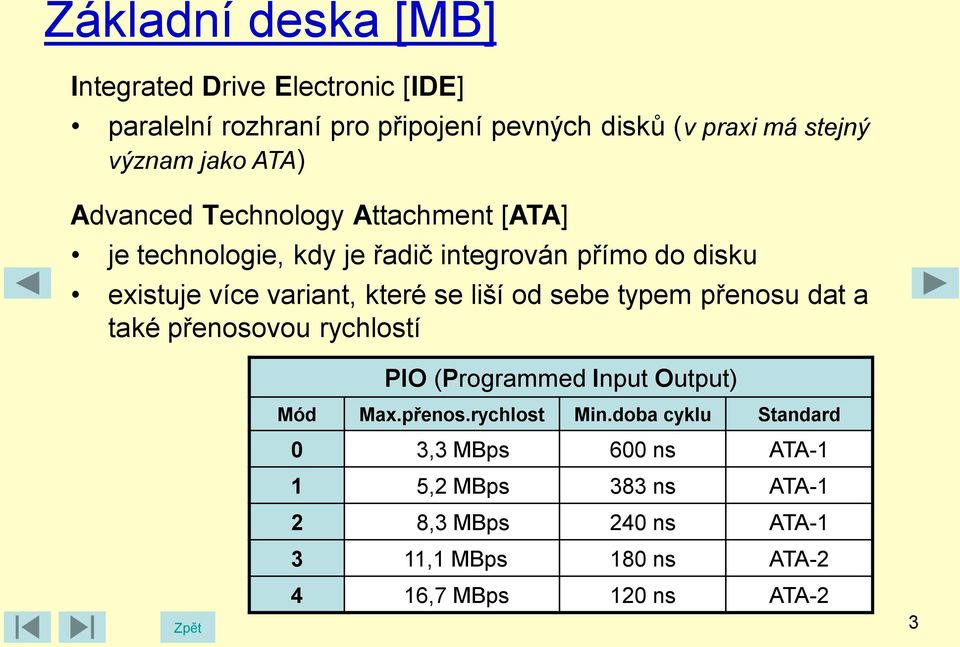

3 Integrated Drive Electronic [IDE] paralelní rozhraní pro připojení pevných disků (v praxi má stejný význam jako ATA) Advanced Technology Attachment [ATA] je technologie, kdy je řadič integrován přímo do disku existuje více variant, které se liší od sebe typem přenosu dat a také přenosovou rychlostí PIO (Programmed Input Output) Mód Max.přenos.rychlost Min.doba cyklu Standard 0 3,3 MBps 600 ns ATA-1 1 5,2 MBps 383 ns ATA-1 2 8,3 MBps 240 ns ATA ,1 MBps 180 ns ATA ,7 MBps 120 ns ATA-2 Zpět 3

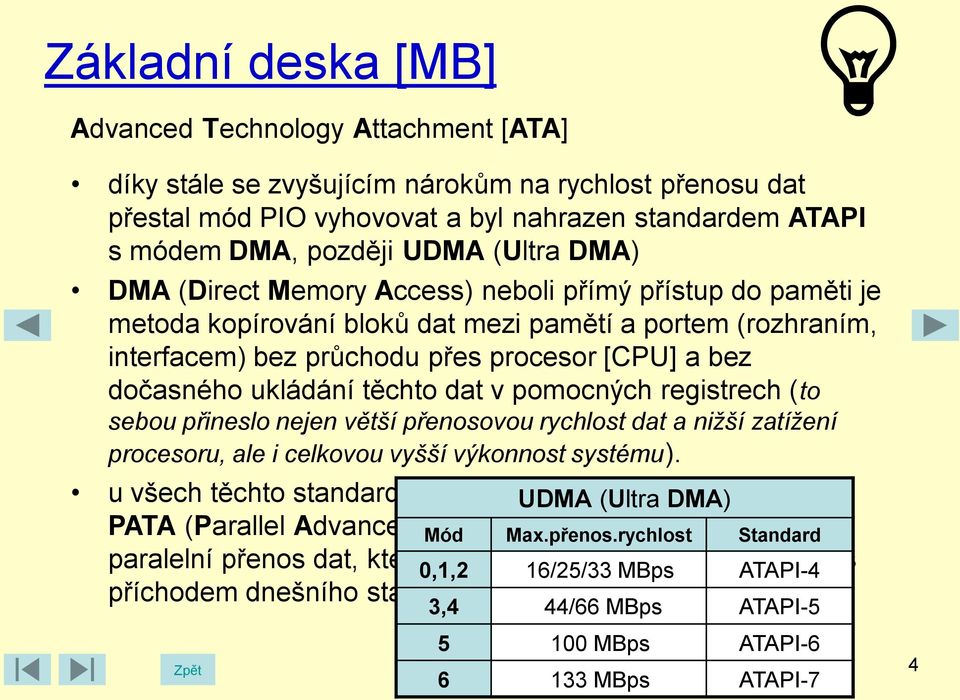

4 Advanced Technology Attachment [ATA] díky stále se zvyšujícím nárokům na rychlost přenosu dat přestal mód PIO vyhovovat a byl nahrazen standardem ATAPI s módem DMA, později UDMA (Ultra DMA) DMA (Direct Memory Access) neboli přímý přístup do paměti je metoda kopírování bloků dat mezi pamětí a portem (rozhraním, interfacem) bez průchodu přes procesor [CPU] a bez dočasného ukládání těchto dat v pomocných registrech (to sebou přineslo nejen větší přenosovou rychlost dat a nižší zatížení procesoru, ale i celkovou vyšší výkonnost systému). u všech těchto standardů se můžeme UDMA setkat (Ultra i DMA) s označením PATA (Parallel Advanced Mód Technology Max.přenos.rychlost Attachment) neboli Standard paralelní přenos dat, které 0,1,2 se ale začalo 16/25/33 používat MBps zpětně ATAPI-4 až s příchodem dnešního standardu SATA (Serial ATA) 3,4 44/66 MBps ATAPI MBps ATAPI-6 Zpět MBps ATAPI-7

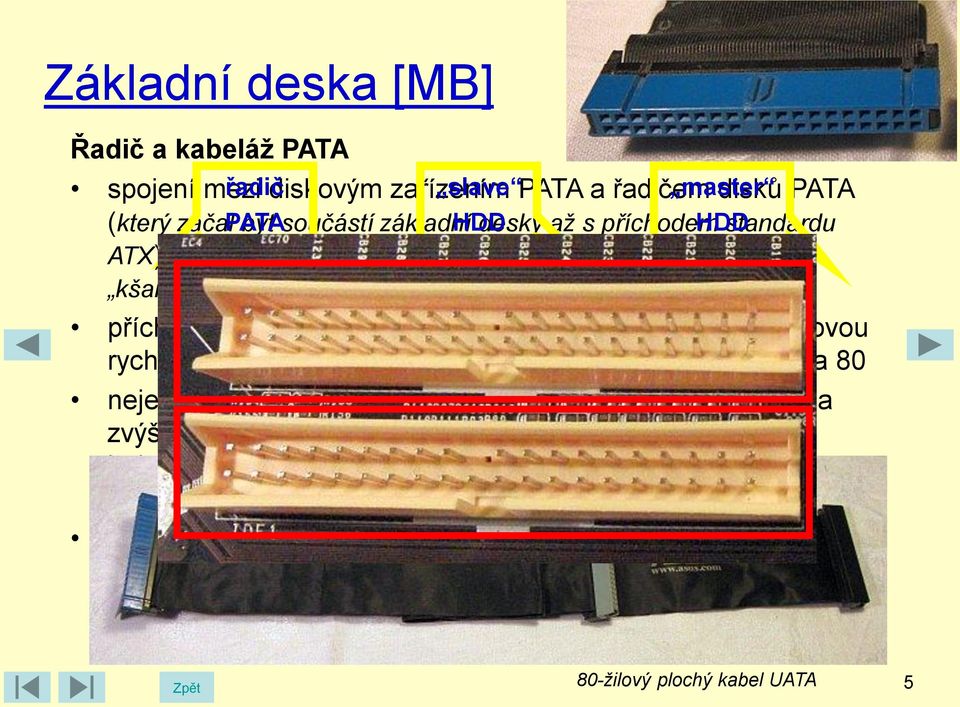

5 Řadič a kabeláž PATA spojení mezi řadič diskovým zařízením slave PATA a řadičem master disků PATA (který začal PATA být součástí základní HDD desky až s příchodem HDD standardu ATX) bylo řešeno plochým 40-žilovým kabelem (slengově kšandou ) s 40-pinovým plochým klíčovaným konektorem příchodem standardu ATAPI a požadavku na vyšší přenosovou rychlost byl zvýšen počet vodičů tohoto plochého kabelu na 80 nejednalo se však o přidání nových datových linek, aby byla zvýšena propustnost kabelu, ale o přidání stínění mezi jednotlivé původní vodiče, které zabránilo přeslechům těchto linek při vyšší rychlosti (40-ti pinový konektor zůstal bez změny) tento plochý kabel umožňoval připojení max. čtyř diskových zařízení k dvoukanálovému řadiči disků systémem Master Slave na každý kanál (nutno nastavit na jednotlivých diskových zařízeních, např. Master = HDD a Slave = CD-ROM) 80-žilový plochý kabel UATA Zpět 5

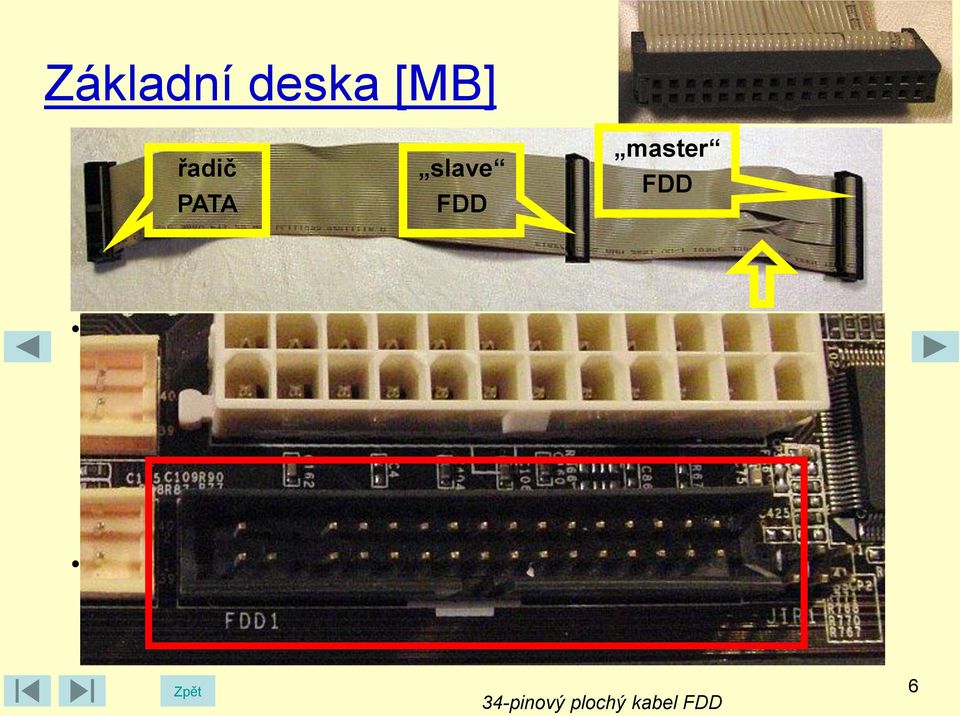

6 Řadič a kabeláž Floppy Disk Drive [FDD] master řadič slave řadič jednotek pružných disků [FDD] byl vždy FDD součástí řadiče PATA FDD disků PATA a spojení s mechaniky FDD bylo opět řešeno plochým, ale jen 34-žilovým kabelem (slengově také kšandou ) s 34-pinovým plochým klíčovaným konektorem k tomuto řadiči bylo možno připojit max. dvě jednotky FDD 5,25 nebo 3,5, ale na rozdíl od pevných disků a optických mechanik se tyto mechaniky nemusely nastavovat do režimu Master Slave neboť tento režim byl dán pořadím připojení jednotlivých FDD na samotném kabelu (1.konektor měl překroucené pořadí některých (sedmi) vodičů a byl vždy v režimu Master, 2.konektor byl vždy v režimu Slave ) všechny typy plochých kabelů měly značení první linky červenou barvou pro správné připojení do konektoru řadiče disků i mechanik (pravidlo je červený vodič na pin č.1 konektoru) Zpět 6 34-pinový plochý kabel FDD

7 Small Computer System Interface [SCSI] standardní rozhraní SCSI ( skazi ) je podobně jako PATA rozhraním pro přenos dat a umožňuje připojení převážně pevných disků, optických mechanik, ale i např. skenerů apod. rozhraní SCSI, jehož doménou jsou servery, se jen výjimečně používá v osobních počítačích (dlouho je v počítačích používala firma Apple Computers) výhodou SCSI je možnost připojení více zařízení než u PATA rozhraní (u PATA max.4 zařízení, u SCSI až 16 zařízení) SCSI rozhraní má i větší přenosovou rychlost, disková zařízení mají zpravidla vyšší počet otáček, kratší přístupovou dobu a díky jiné konstrukci i větší životnost SCSI prošlo dlouhým vývoje od variant SCSI- 1, 2, 3 přes Ultra-SCSI, U-SCSI320 až k U-SCSI640 (640MBps) dnes je toto rozhraní nepřímo vytlačováno rozhraním SATA Zpět 7
