Totální stanice řady Trimble 5600 DR Direct Reflex se servem, vysoce produktivní měřický systém rozšiřitelný na Autolock a Robotic.

Transkript

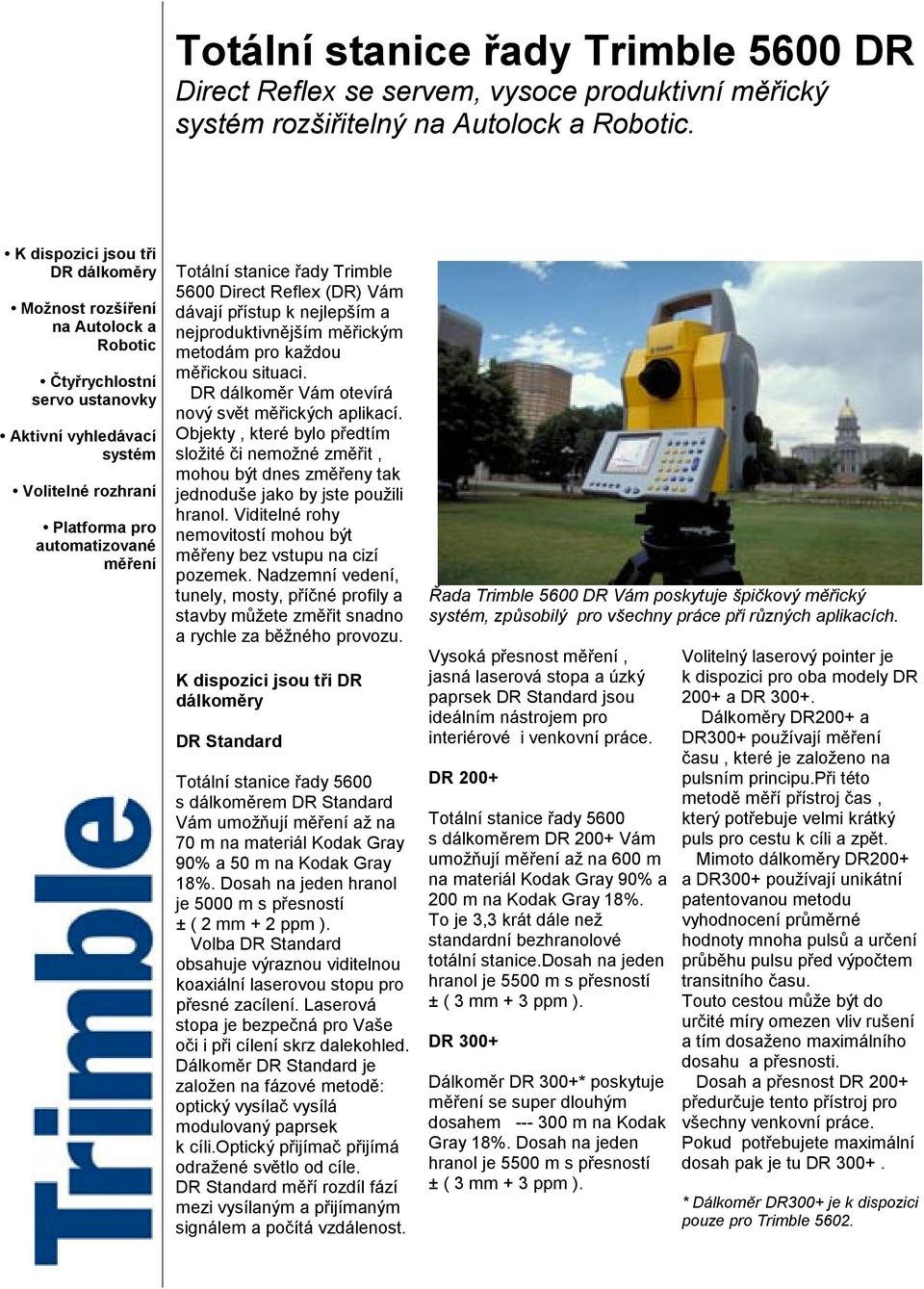

1 Totální stanice řady Trimble 5600 DR se servem, vysoce produktivní měřický systém rozšiřitelný na Autolock a Robotic. K dispozici jsou tři DR dálkoměry Možnost rozšíření na Autolock a Robotic Čtyřrychlostní servo ustanovky Aktivní vyhledávací systém Volitelné rozhraní Platforma pro automatizované měření Totální stanice řady Trimble 5600 (DR) Vám dávají přístup k nejlepším a nejproduktivnějším měřickým metodám pro každou měřickou situaci. DR dálkoměr Vám otevírá nový svět měřických aplikací. Objekty, které bylo předtím složité či nemožné změřit, mohou být dnes změřeny tak jednoduše jako by jste použili hranol. Viditelné rohy nemovitostí mohou být měřeny bez vstupu na cizí pozemek. Nadzemní vedení, tunely, mosty, příčné profily a stavby můžete změřit snadno a rychle za běžného provozu. K dispozici jsou tři DR dálkoměry DR Totální stanice řady 5600 s dálkoměrem DR Vám umožňují měření až na 70 m na materiál Kodak Gray 90% a 50 m na Kodak Gray 18%. Dosah na jeden hranol je 5000 m s přesností ± ( 2 mm + 2 ppm ). Volba DR obsahuje výraznou viditelnou koaxiální laserovou stopu pro přesné zacílení. Laserová stopa je bezpečná pro Vaše oči i při cílení skrz dalekohled. Dálkoměr DR je založen na fázové metodě: optický vysílač vysílá modulovaný paprsek k cíli.optický přijímač přijímá odražené světlo od cíle. DR měří rozdíl fází mezi vysílaným a přijímaným signálem a počítá vzdálenost. Řada Trimble 5600 DR Vám poskytuje špičkový měřický systém, způsobilý pro všechny práce při různých aplikacích. Vysoká přesnost měření, jasná laserová stopa a úzký paprsek DR jsou ideálním nástrojem pro interiérové i venkovní práce. DR 200+ Totální stanice řady 5600 s dálkoměrem DR 200+ Vám umožňují měření až na 600 m na materiál Kodak Gray 90% a 200 m na Kodak Gray 18%. To je 3,3 krát dále než standardní bezhranolové totální stanice.dosah na jeden hranol je 5500 m s přesností ± ( 3 mm + 3 ppm ). DR 300+ Dálkoměr DR 300+* poskytuje měření se super dlouhým dosahem m na Kodak Gray 18%. Dosah na jeden hranol je 5500 m s přesností ± ( 3 mm + 3 ppm ). Volitelný laserový pointer je k dispozici pro oba modely DR 200+ a DR Dálkoměry DR200+ a DR300+ používají měření času, které je založeno na pulsním principu.při této metodě měří přístroj čas, který potřebuje velmi krátký puls pro cestu k cíli a zpět. Mimoto dálkoměry DR200+ a DR300+ používají unikátní patentovanou metodu vyhodnocení průměrné hodnoty mnoha pulsů a určení průběhu pulsu před výpočtem transitního času. Touto cestou může být do určité míry omezen vliv rušení a tím dosaženo maximálního dosahu a přesnosti. Dosah a přesnost DR 200+ předurčuje tento přístroj pro všechny venkovní práce. Pokud potřebujete maximální dosah pak je tu DR * Dálkoměr DR300+ je k dispozici pouze pro Trimble 5602.

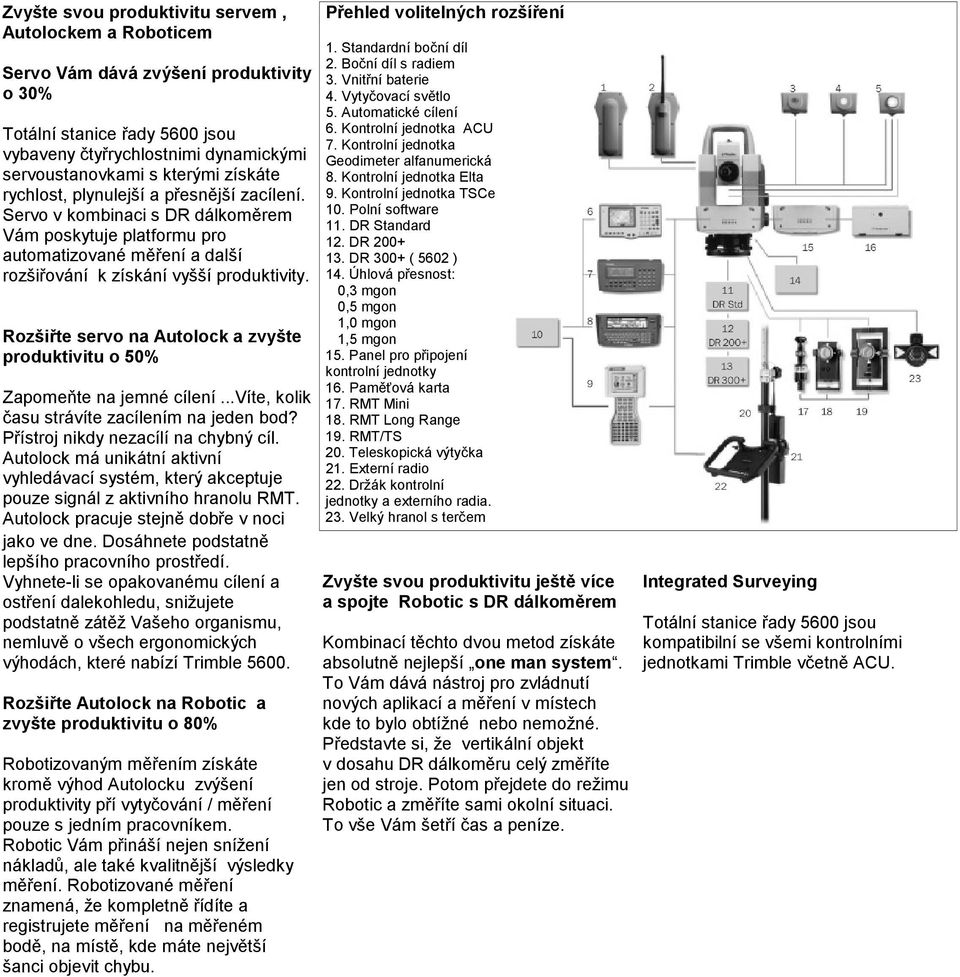

2 Zvyšte svou produktivitu servem, Autolockem a Roboticem Servo Vám dává zvýšení produktivity o 30% Totální stanice řady 5600 jsou vybaveny čtyřrychlostnimi dynamickými servoustanovkami s kterými získáte rychlost, plynulejší a přesnější zacílení. Servo v kombinaci s DR dálkoměrem Vám poskytuje platformu pro automatizované měření a další rozšiřování k získání vyšší produktivity. Rozšiřte servo na Autolock a zvyšte produktivitu o 50% Zapomeňte na jemné cílení...víte, kolik času strávíte zacílením na jeden bod? Přístroj nikdy nezacílí na chybný cíl. Autolock má unikátní aktivní vyhledávací systém, který akceptuje pouze signál z aktivního hranolu RMT. Autolock pracuje stejně dobře v noci jako ve dne. Dosáhnete podstatně lepšího pracovního prostředí. Vyhnete-li se opakovanému cílení a ostření dalekohledu, snižujete podstatně zátěž Vašeho organismu, nemluvě o všech ergonomických výhodách, které nabízí Trimble Rozšiřte Autolock na Robotic a zvyšte produktivitu o 80% Robotizovaným měřením získáte kromě výhod Autolocku zvýšení produktivity pří vytyčování / měření pouze s jedním pracovníkem. Robotic Vám přináší nejen snížení nákladů, ale také kvalitnější výsledky měření. Robotizované měření znamená, že kompletně řídíte a registrujete měření na měřeném bodě, na místě, kde máte největší šanci objevit chybu. Přehled volitelných rozšíření 1. ní boční díl 2. Boční díl s radiem 3. Vnitřní baterie 4. Vytyčovací světlo 5. Automatické cílení 6. Kontrolní jednotka ACU 7. Kontrolní jednotka Geodimeter alfanumerická 8. Kontrolní jednotka Elta 9. Kontrolní jednotka TSCe 10. Polní software 11. DR 12. DR DR 300+ ( 5602 ) 14. Úhlová přesnost: 0,3 mgon 0,5 mgon 1,0 mgon 1,5 mgon 15. Panel pro připojení kontrolní jednotky 16. Paměťová karta 17. RMT Mini 18. RMT Long Range 19. RMT/TS 20. Teleskopická výtyčka 21. Externí radio 22. Držák kontrolní jednotky a externího radia. 23. Velký hranol s terčem Zvyšte svou produktivitu ještě více a spojte Robotic s DR dálkoměrem Kombinací těchto dvou metod získáte absolutně nejlepší one man system. To Vám dává nástroj pro zvládnutí nových aplikací a měření v místech kde to bylo obtížné nebo nemožné. Představte si, že vertikální objekt v dosahu DR dálkoměru celý změříte jen od stroje. Potom přejdete do režimu Robotic a změříte sami okolní situaci. To vše Vám šetří čas a peníze. Integrated Surveying Totální stanice řady 5600 jsou kompatibilní se všemi kontrolními jednotkami Trimble včetně ACU.

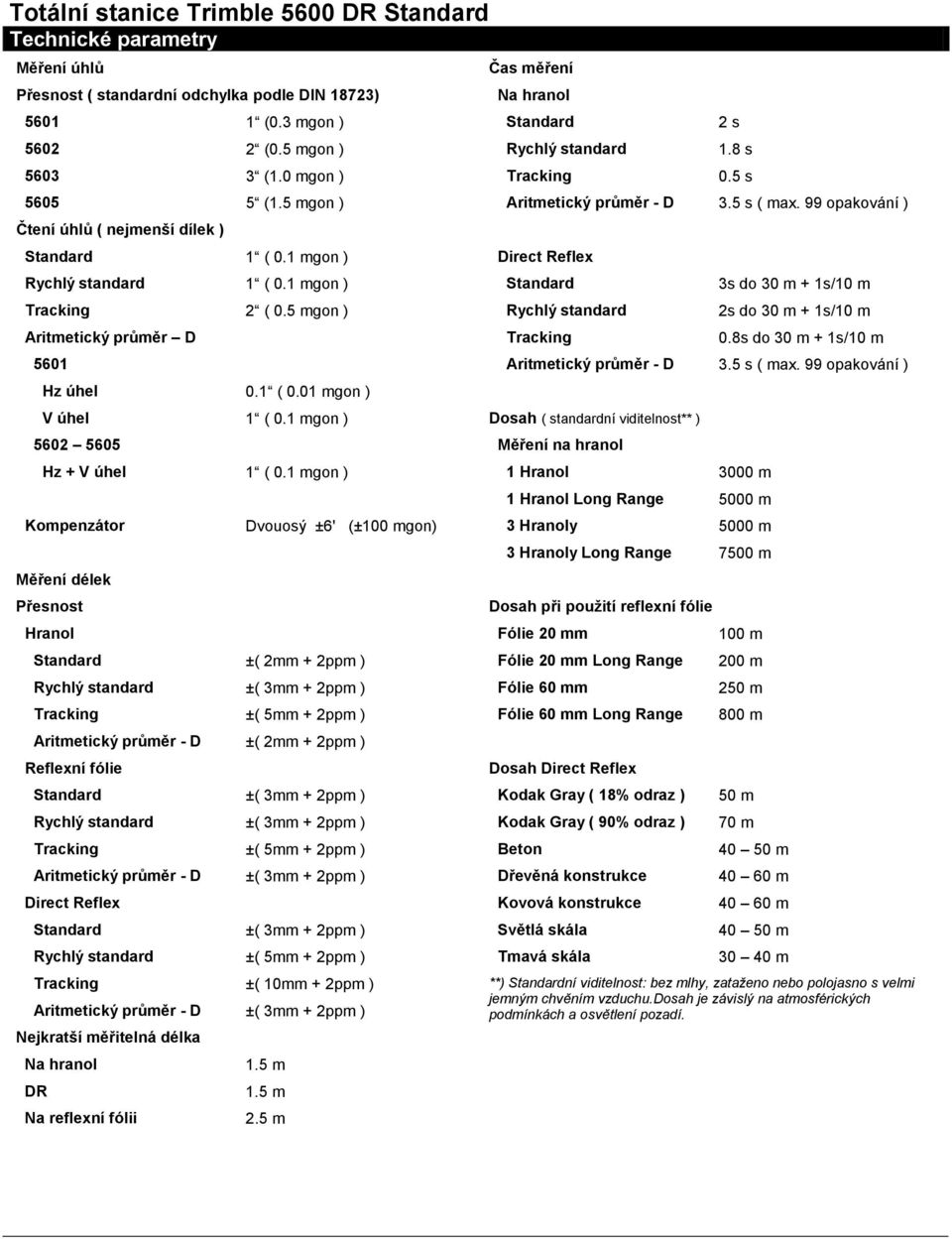

3 Totální stanice Trimble 5600 DR Technické parametry Měření úhlů Přesnost ( standardní odchylka podle DIN 18723) (0.3 mgon ) (0.5 mgon ) (1.0 mgon ) (1.5 mgon ) 1 ( 0.1 mgon ) 1 ( 0.1 mgon ) 2 ( 0.5 mgon ) Aritmetický průměr D 5601 Hz úhel 0.1 ( 0.01 mgon ) V úhel 1 ( 0.1 mgon ) Hz + V úhel 1 ( 0.1 mgon ) Kompenzátor Dvouosý ±6' (±100 mgon) Měření délek Přesnost Hranol ±( 2mm + 2ppm ) ±( 3mm + 2ppm ) ±( 5mm + 2ppm ) Aritmetický průměr - D ±( 2mm + 2ppm ) Reflexní fólie ±( 3mm + 2ppm ) ±( 3mm + 2ppm ) ±( 5mm + 2ppm ) Aritmetický průměr - D ±( 3mm + 2ppm ) ±( 3mm + 2ppm ) ±( 5mm + 2ppm ) ±( 10mm + 2ppm ) Aritmetický průměr - D ±( 3mm + 2ppm ) Nejkratší měřitelná délka 1.5 m DR 1.5 m Na reflexní fólii 2.5 m Čas měření 2 s 1.8 s 0.5 s 3s do 30 m + 1s/10 m 2s do 30 m + 1s/10 m 0.8s do 30 m + 1s/10 m Dosah ( standardní viditelnost** ) Měření na hranol 1 Hranol 3000 m 1 Hranol Long Range 5000 m 3 Hranoly 5000 m 3 Hranoly Long Range 7500 m Dosah při použití reflexní fólie Fólie 20 mm 100 m Fólie 20 mm Long Range 200 m Fólie 60 mm 250 m Fólie 60 mm Long Range 800 m Dosah Kodak Gray ( 18% odraz ) Kodak Gray ( 90% odraz ) Beton Dřevěná konstrukce Kovová konstrukce Světlá skála Tmavá skála 50 m 70 m m m m m m **) ní viditelnost: bez mlhy, zataženo nebo polojasno s velmi

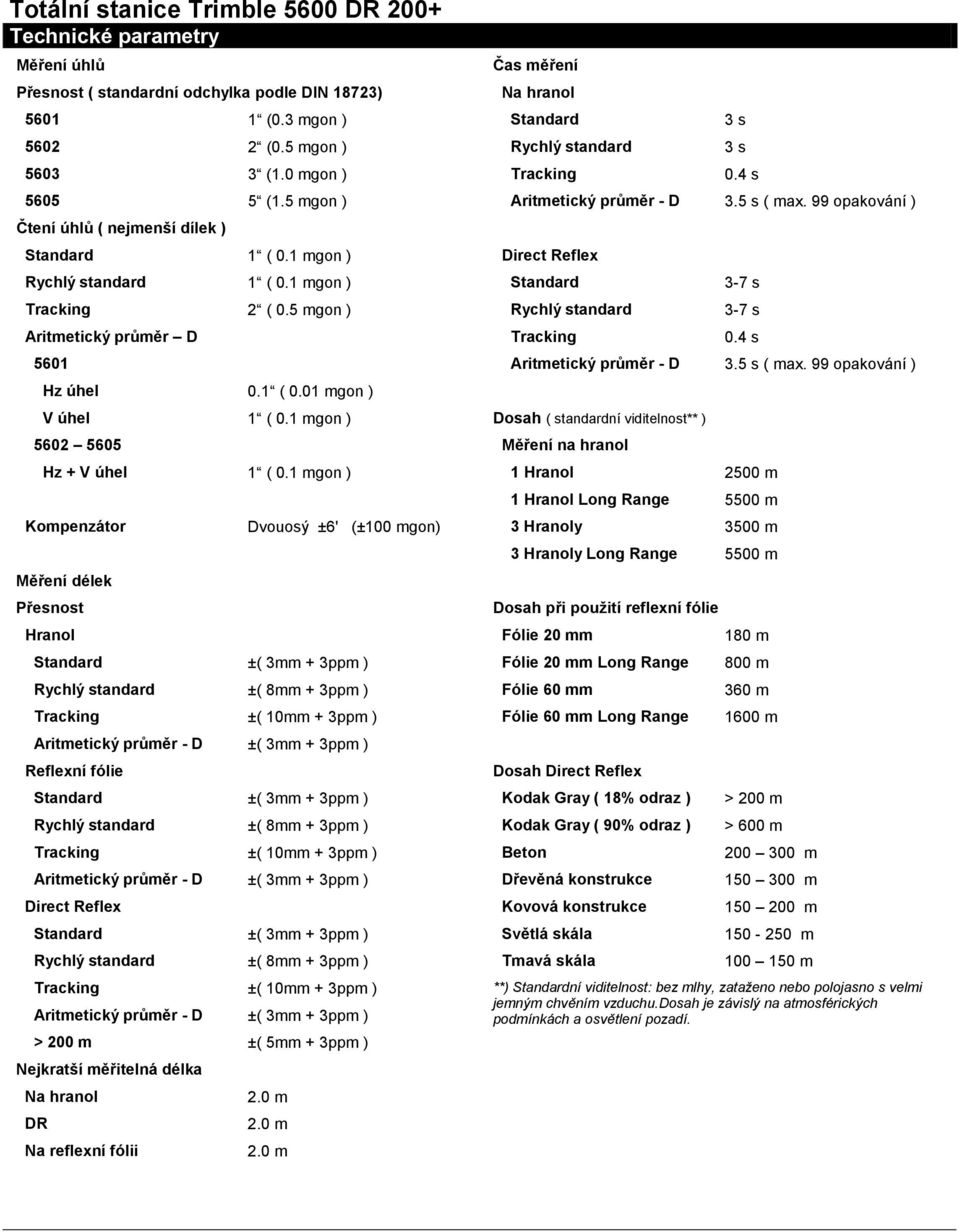

4 Totální stanice Trimble 5600 DR 200+ Technické parametry Měření úhlů Přesnost ( standardní odchylka podle DIN 18723) (0.3 mgon ) (0.5 mgon ) (1.0 mgon ) (1.5 mgon ) 1 ( 0.1 mgon ) 1 ( 0.1 mgon ) 2 ( 0.5 mgon ) Aritmetický průměr D 5601 Hz úhel 0.1 ( 0.01 mgon ) V úhel 1 ( 0.1 mgon ) Hz + V úhel 1 ( 0.1 mgon ) Kompenzátor Dvouosý ±6' (±100 mgon) Měření délek Přesnost Hranol ±( 3mm + 3ppm ) ±( 8mm + 3ppm ) ±( 10mm + 3ppm ) Reflexní fólie ±( 3mm + 3ppm ) ±( 8mm + 3ppm ) ±( 10mm + 3ppm ) ±( 3mm + 3ppm ) ±( 8mm + 3ppm ) ±( 10mm + 3ppm ) > 200 m ±( 5mm + 3ppm ) Nejkratší měřitelná délka DR Na reflexní fólii Čas měření Dosah ( standardní viditelnost** ) Měření na hranol 1 Hranol 2500 m 1 Hranol Long Range 5500 m 3 Hranoly 3500 m 3 Hranoly Long Range 5500 m Dosah při použití reflexní fólie Fólie 20 mm 180 m Fólie 20 mm Long Range 800 m Fólie 60 mm 360 m Fólie 60 mm Long Range 1600 m Dosah Kodak Gray ( 18% odraz ) Kodak Gray ( 90% odraz ) Beton Dřevěná konstrukce Kovová konstrukce Světlá skála Tmavá skála > 200 m > 600 m m m m m m **) ní viditelnost: bez mlhy, zataženo nebo polojasno s velmi

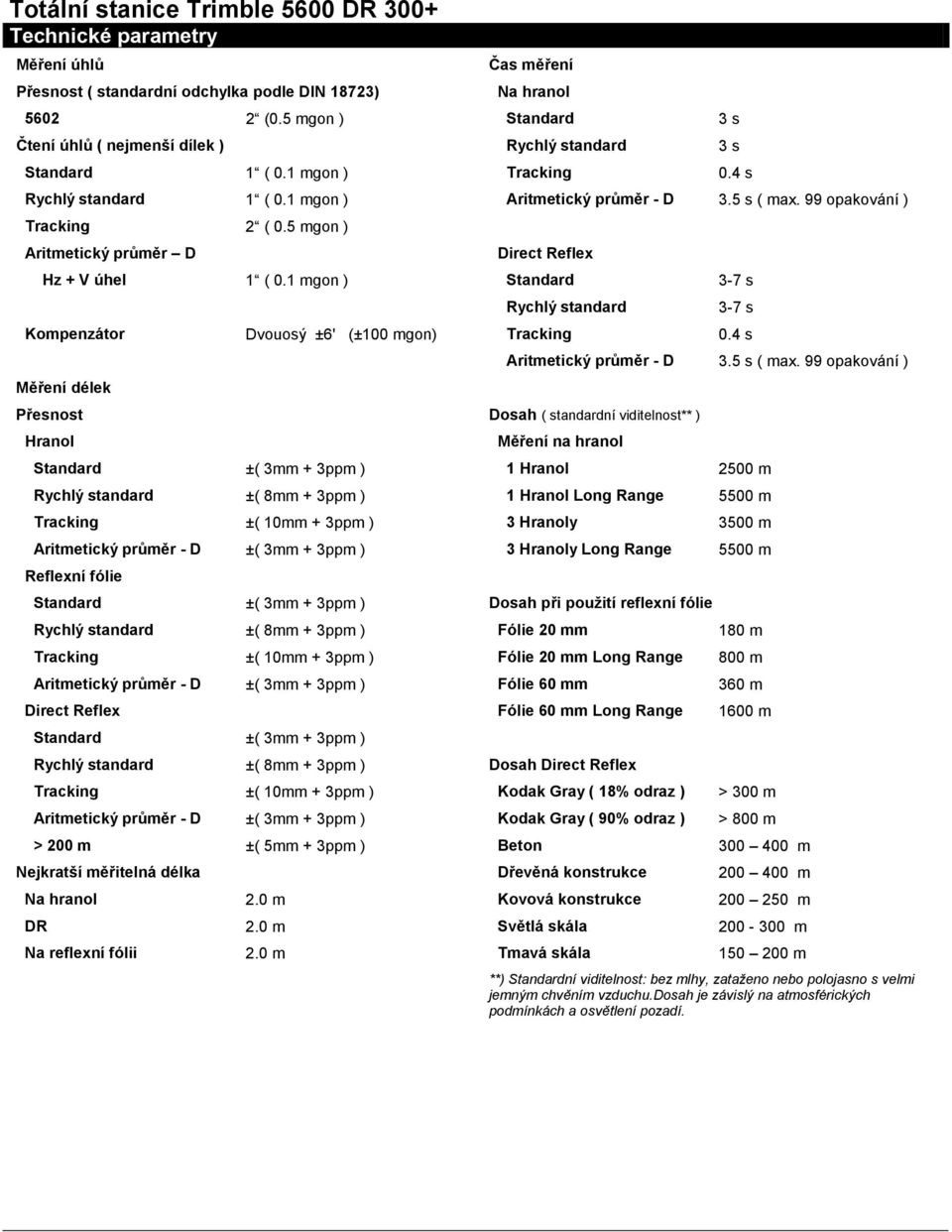

5 Totální stanice Trimble 5600 DR 300+ Technické parametry Měření úhlů Přesnost ( standardní odchylka podle DIN 18723) (0.5 mgon ) 1 ( 0.1 mgon ) 1 ( 0.1 mgon ) 2 ( 0.5 mgon ) Aritmetický průměr D Hz + V úhel 1 ( 0.1 mgon ) Kompenzátor Dvouosý ±6' (±100 mgon) Měření délek Přesnost Hranol ±( 3mm + 3ppm ) ±( 8mm + 3ppm ) ±( 10mm + 3ppm ) Reflexní fólie ±( 3mm + 3ppm ) ±( 8mm + 3ppm ) ±( 10mm + 3ppm ) ±( 3mm + 3ppm ) ±( 8mm + 3ppm ) ±( 10mm + 3ppm ) > 200 m ±( 5mm + 3ppm ) Nejkratší měřitelná délka DR Na reflexní fólii Čas měření Dosah ( standardní viditelnost** ) Měření na hranol 1 Hranol 2500 m 1 Hranol Long Range 5500 m 3 Hranoly 3500 m 3 Hranoly Long Range 5500 m Dosah při použití reflexní fólie Fólie 20 mm 180 m Fólie 20 mm Long Range 800 m Fólie 60 mm 360 m Fólie 60 mm Long Range 1600 m Dosah Kodak Gray ( 18% odraz ) Kodak Gray ( 90% odraz ) Beton Dřevěná konstrukce Kovová konstrukce Světlá skála Tmavá skála > 300 m > 800 m m m m m m **) ní viditelnost: bez mlhy, zataženo nebo polojasno s velmi

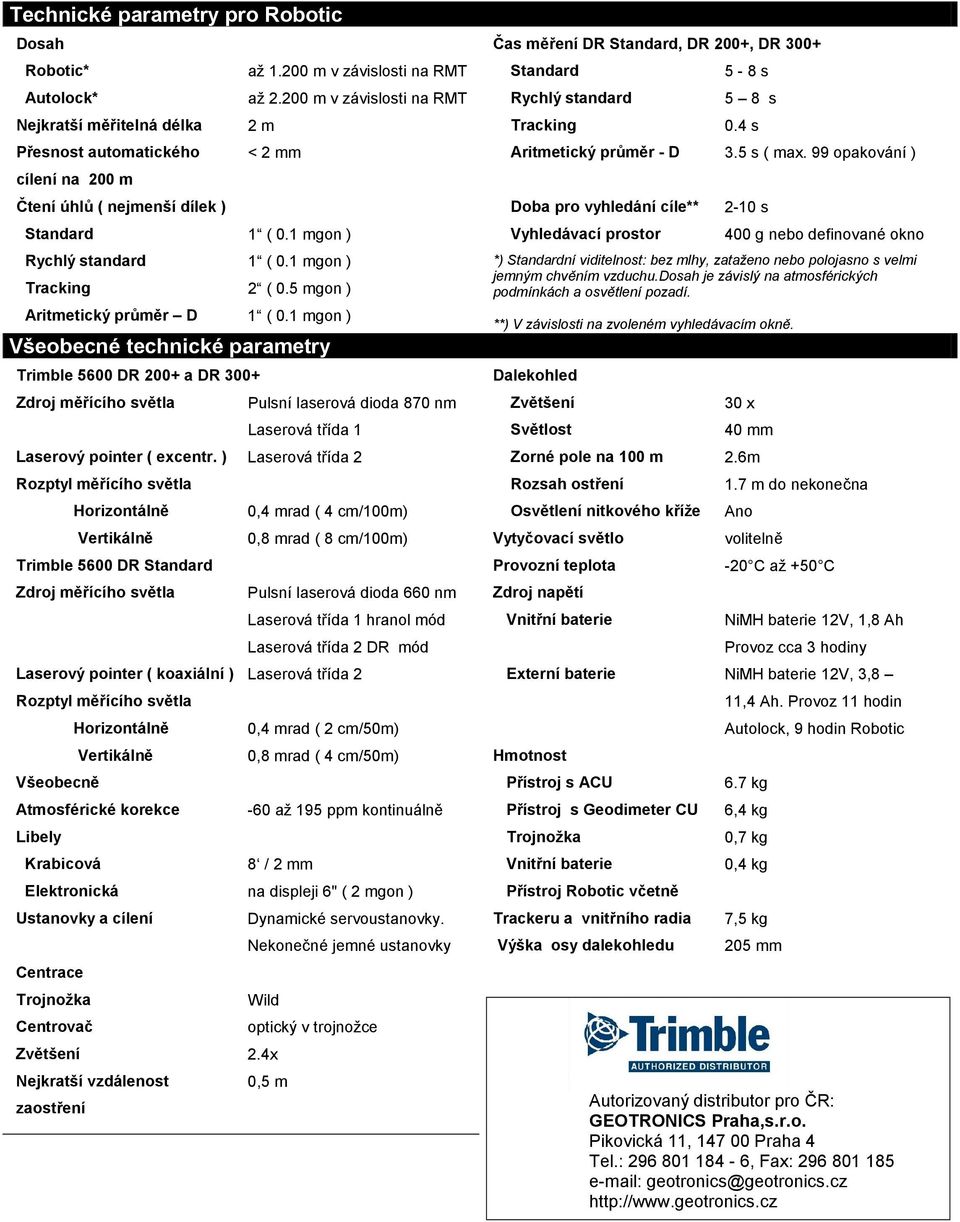

6 Technické parametry pro Robotic Dosah Robotic* až m v závislosti na RMT Autolock* až m v závislosti na RMT Nejkratší měřitelná délka 2 m Přesnost automatického < 2 mm cílení na 200 m 1 ( 0.1 mgon ) 1 ( 0.1 mgon ) 2 ( 0.5 mgon ) Aritmetický průměr D 1 ( 0.1 mgon ) Všeobecné technické parametry Trimble 5600 DR 200+ a DR 300+ Zdroj měřícího světla Pulsní laserová dioda 870 nm Laserová třída 1 Laserový pointer ( excentr. ) Laserová třída 2 Rozptyl měřícího světla Horizontálně 0,4 mrad ( 4 cm/100m) Vertikálně 0,8 mrad ( 8 cm/100m) Trimble 5600 DR Zdroj měřícího světla Pulsní laserová dioda 660 nm Laserová třída 1 hranol mód Laserová třída 2 DR mód Laserový pointer ( koaxiální ) Laserová třída 2 Rozptyl měřícího světla Horizontálně 0,4 mrad ( 2 cm/50m) Vertikálně 0,8 mrad ( 4 cm/50m) Všeobecně Atmosférické korekce -60 až 195 ppm kontinuálně Libely Krabicová 8 / 2 mm Elektronická na displeji 6" ( 2 mgon ) Ustanovky a cílení Dynamické servoustanovky. Nekonečné jemné ustanovky Centrace Trojnožka Wild Centrovač optický v trojnožce Zvětšení 2.4x Nejkratší vzdálenost 0,5 m zaostření Čas měření DR, DR 200+, DR s 5 8 s Doba pro vyhledání cíle** Vyhledávací prostor 2-10 s 400 g nebo definované okno *) ní viditelnost: bez mlhy, zataženo nebo polojasno s velmi **) V závislosti na zvoleném vyhledávacím okně. Dalekohled Zvětšení 30 x Světlost 40 mm Zorné pole na 100 m 2.6m Rozsah ostření 1.7 m do nekonečna Osvětlení nitkového kříže Ano Vytyčovací světlo volitelně Provozní teplota -20 C až +50 C Zdroj napětí Vnitřní baterie NiMH baterie 12V, 1,8 Ah Provoz cca 3 hodiny Externí baterie NiMH baterie 12V, 3,8 11,4 Ah. Provoz 11 hodin Autolock, 9 hodin Robotic Hmotnost Přístroj s ACU 6.7 kg Přístroj s Geodimeter CU 6,4 kg Trojnožka 0,7 kg Vnitřní baterie 0,4 kg Přístroj Robotic včetně Trackeru a vnitřního radia 7,5 kg Výška osy dalekohledu 205 mm Autorizovaný distributor pro ČR: GEOTRONICS Praha,s.r.o. Pikovická 11, Praha 4 Tel.: , Fax: geotronics@geotronics.cz
