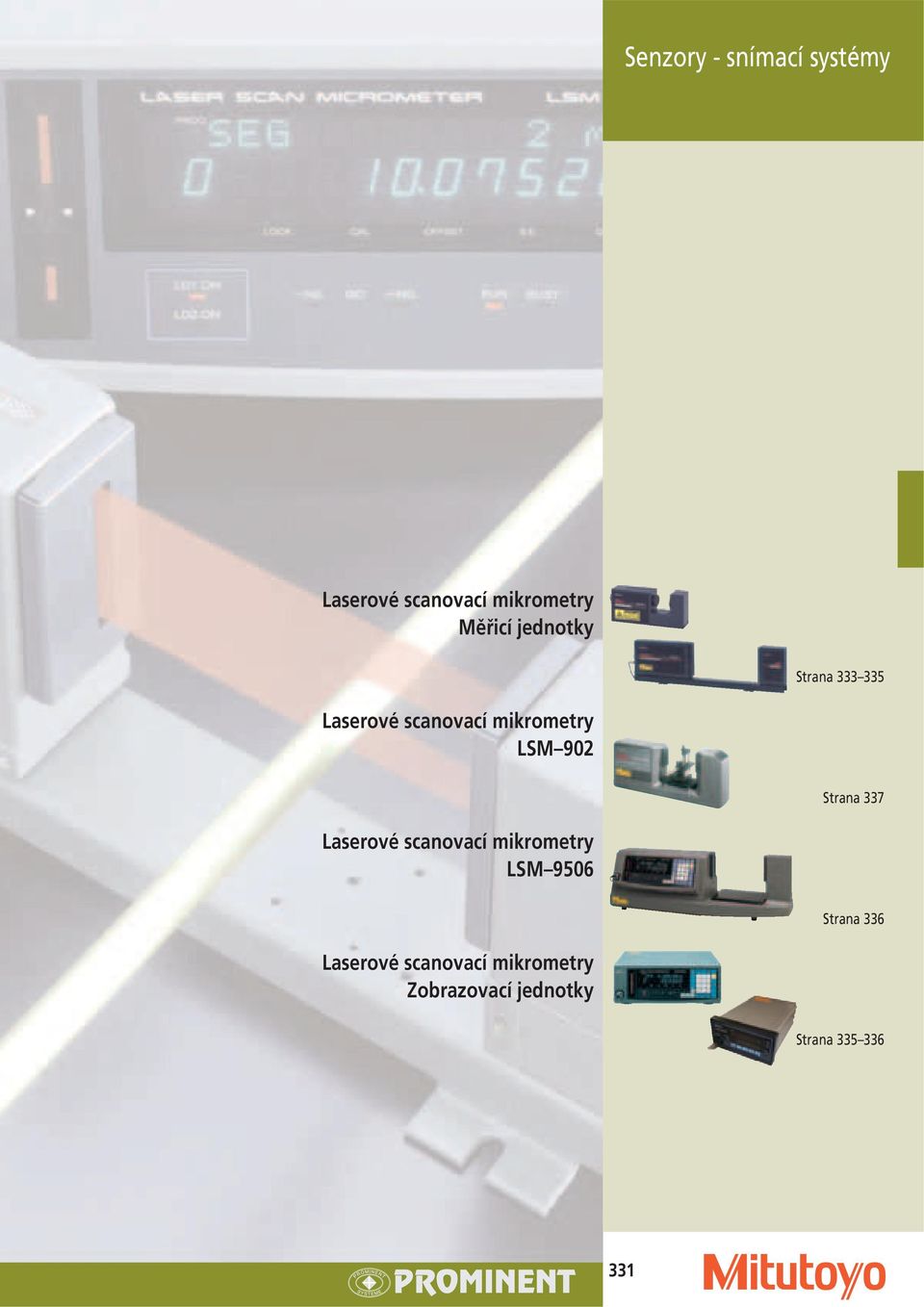

1 Senzory - snímací systémy Měřicí jednotky Strana LSM 902 Strana 337 LSM 9506 Strana 336 Zobrazovací jednotky Strana

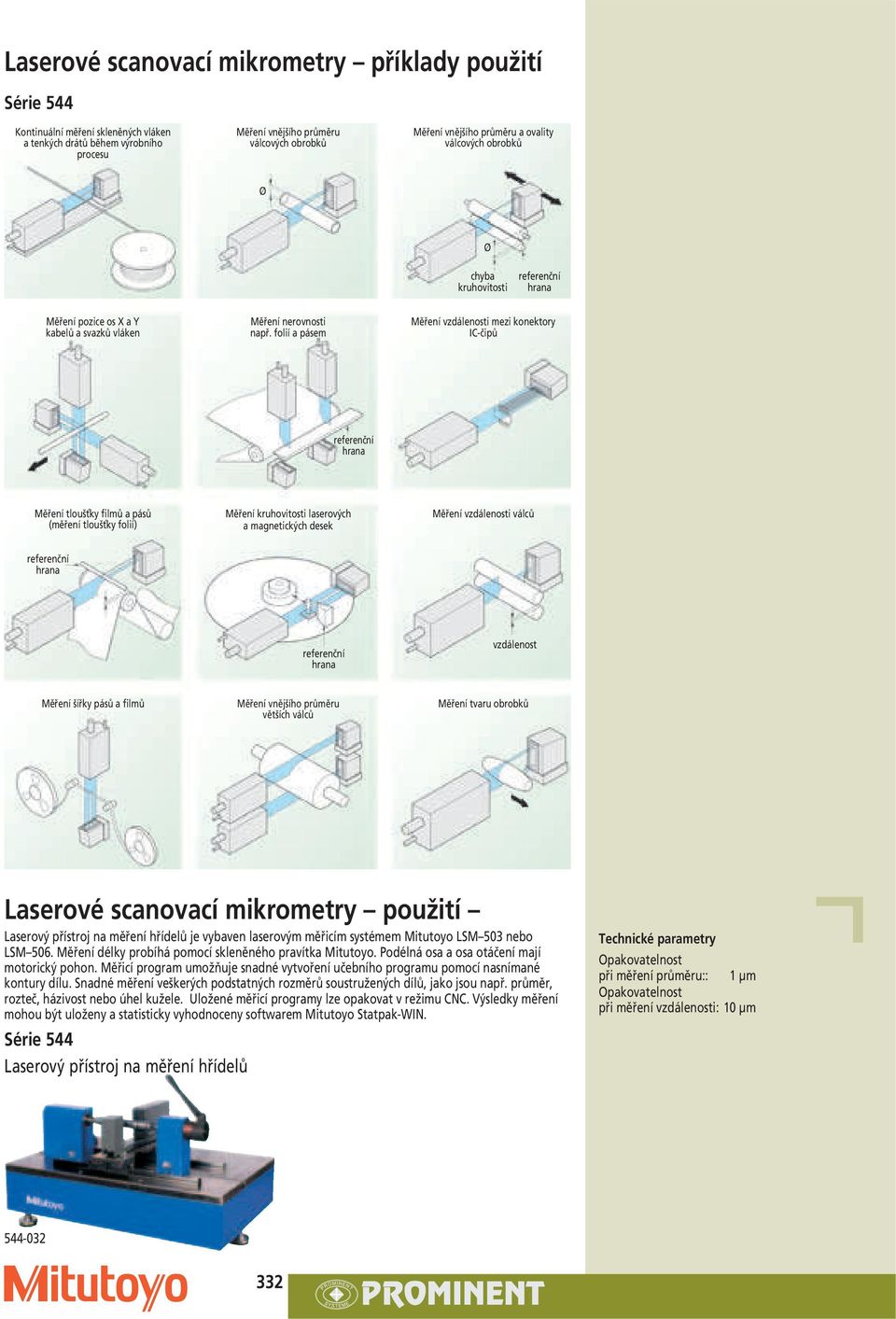

2 příklady použití Kontinuální měření skleněných vláken a tenkých drátů během výrobního procesu Měření vnějšího průměru válcových obrobků Měření vnějšího průměru a ovality válcových obrobků Ø Ø chyba kruhovitosti referenční hrana Měření pozice os X a Y kabelů a svazků vláken Měření nerovnosti např. folií a pásem Měření vzdálenosti mezi konektory IC-čipů referenční hrana Měření tloušťky filmů a pásů (měření tloušťky folií) Měření kruhovitosti laserových a magnetických desek Měření vzdálenosti válců referenční hrana referenční hrana vzdálenost Měření šířky pásů a filmů Měření vnějšího průměru větších válců Měření tvaru obrobků použití Laserový přístroj na měření hřídelů je vybaven laserovým měřicím systémem Mitutoyo LSM 503 nebo LSM 506. Měření délky probíhá pomocí skleněného pravítka Mitutoyo. Podélná osa a osa otáčení mají motorický pohon. Měřicí program umožňuje snadné vytvoření učebního programu pomocí nasnímané kontury dílu. Snadné měření veškerých podstatných rozměrů soustružených dílů, jako jsou např. průměr, rozteč, házivost nebo úhel kužele. Uložené měřicí programy lze opakovat v režimu CNC. Výsledky měření mohou být uloženy a statisticky vyhodnoceny softwarem Mitutoyo Statpak-WIN. Laserový přístroj na měření hřídelů Opakovatelnost při měření průměru:: 1 µm Opakovatelnost při měření vzdálenosti: 10 µm

3 měřicí jednotky pro LSM 500 S = LSM 5200 / LSM 6200 LSM 500 S 4 x M3, hloubka * LSM 500 S viditelný (650 nm) Třída IEC 2 0,005 2 mm 0,01 µm 10 µm pro LSM 501 S = LSM 5200 / LSM 6200 LSM 501 S * LSM 501 S viditelný (650 nm) Třída IEC 2 0,05 10 mm 0,01 µm 10 µm pro LSM 503 S = LSM 5200 / LSM 6200 LSM 503 S * LSM 503 S viditelný (650 nm) Třída IEC 2 0,3 30 mm 0,02 µm 100 µm 333

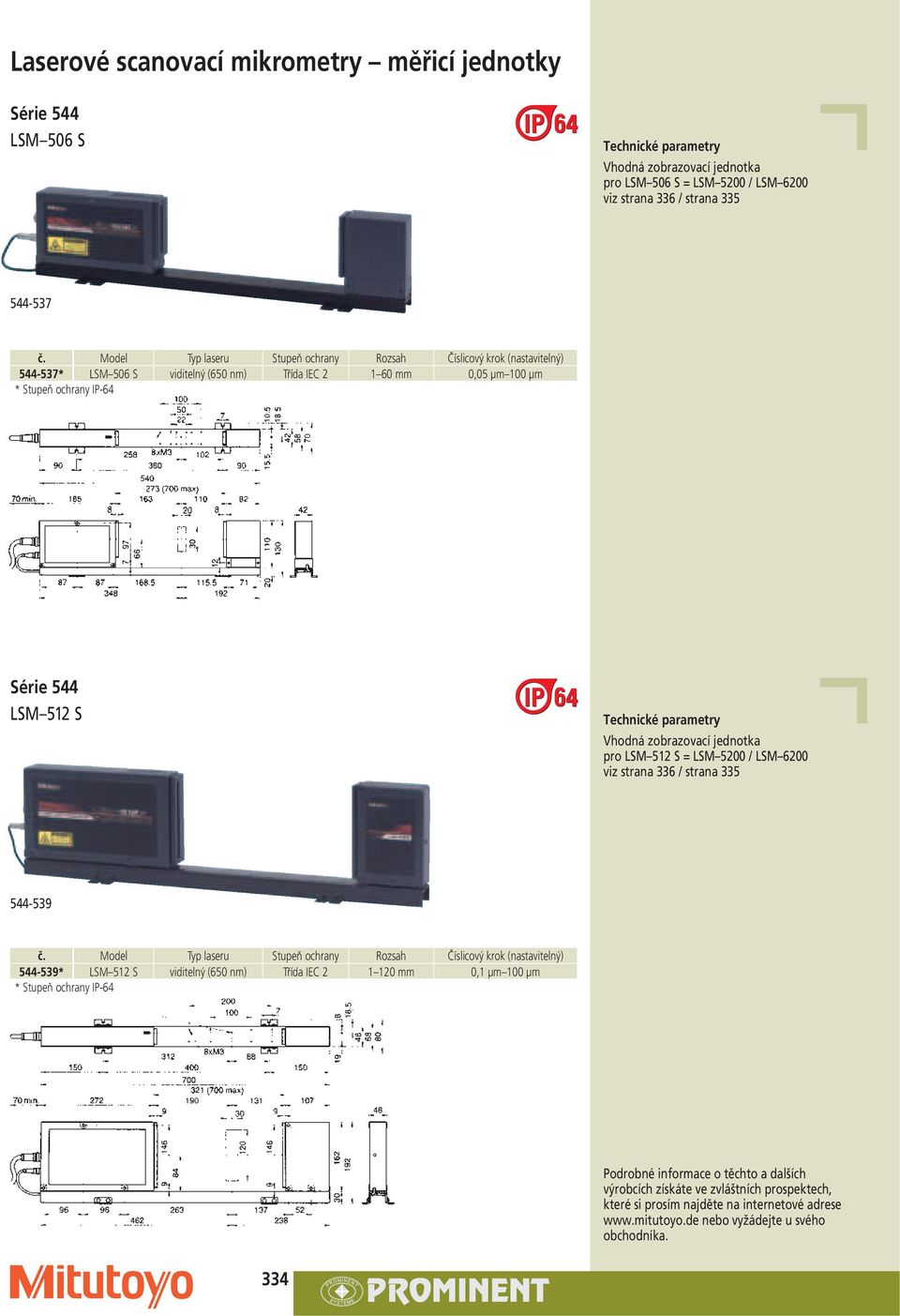

4 měřicí jednotky LSM 506 S pro LSM 506 S = LSM 5200 / LSM * LSM 506 S viditelný (650 nm) Třída IEC mm 0,05 µm 100 µm LSM 512 S pro LSM 512 S = LSM 5200 / LSM * LSM 512 S viditelný (650 nm) Třída IEC mm 0,1 µm 100 µm 334

5 měřicí jednotky pro LSM 516 S = LSM 5200 / LSM 6200 LSM 516 S * LSM 516 S viditelný (650 nm) Třída IEC mm 0,1 µm 100 µm zobrazovací jednotky č D LSM 6200 Napájení: ze sítě 230 V Rozhraní/Výstupy dat: RS-232 C I/O analogové LSM 6200 Stolní provedení D 335

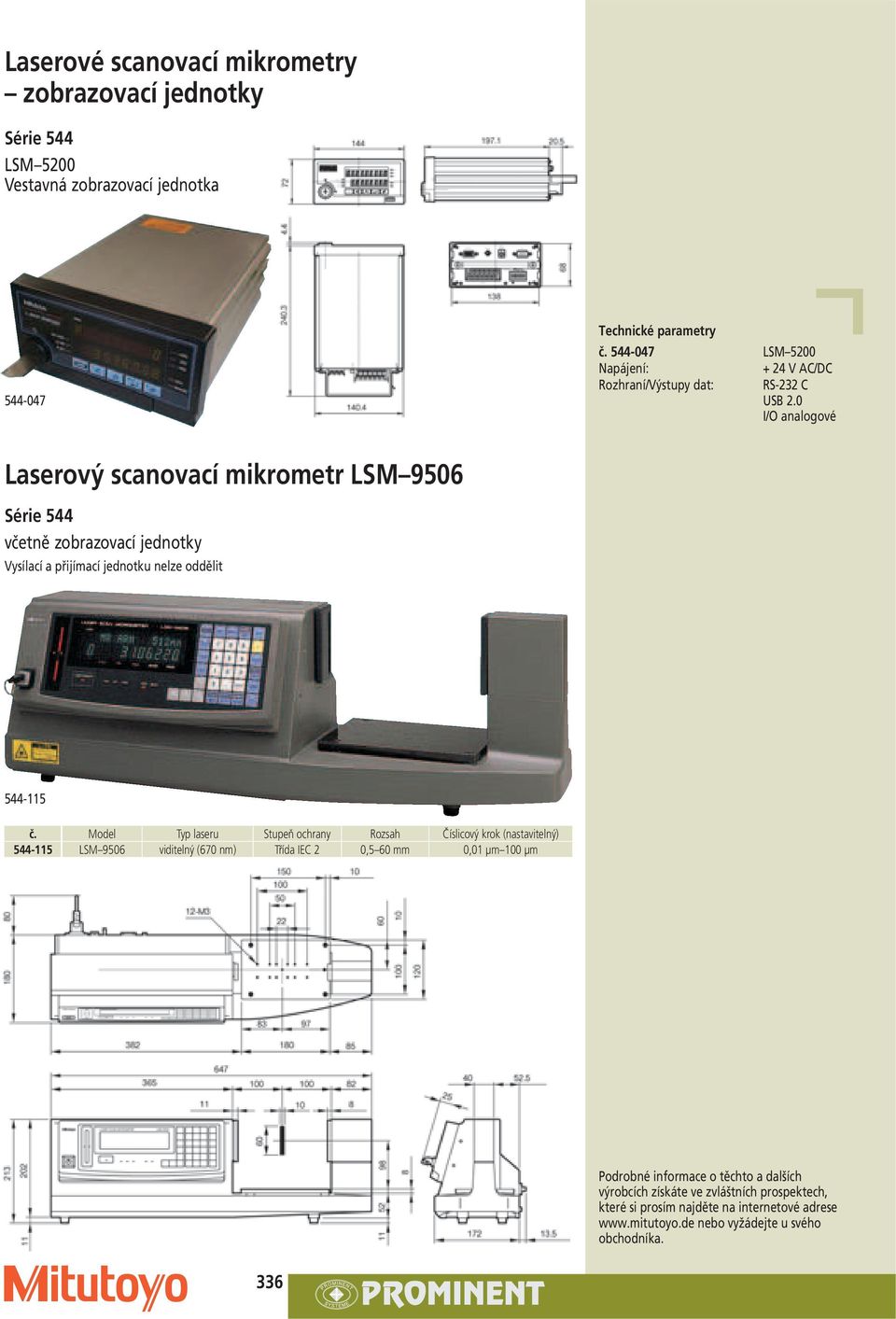

6 zobrazovací jednotky LSM 5200 Vestavná zobrazovací jednotka č LSM 5200 Napájení: + 24 V AC/DC Rozhraní/Výstupy dat: RS-232 C USB 2.0 I/O analogové Laserový scanovací mikrometr LSM 9506 včetně zobrazovací jednotky Vysílací a přijímací jednotku nelze oddělit LSM 9506 viditelný (670 nm) Třída IEC 2 0,5 60 mm 0,01 µm 100 µm 336

7 Laser Scan Mikrometer LSM 902 Laserový scanovací mikrometr s měřicím rozsahem 25 mm. V současnosti jeden z nejpřesnějších laserových scanovacích mikrometrů své třídy. Poskytuje uživateli vysokou spokojenost díky dobré opakovatelnosti při měření zkušebních trnů, mezních válečkových měrek, kuličkových ložisek, hřídelů a ostatních přesných obrobků. Nově vyvinutá laserová dioda snižuje riziko chyb, které by mohly vzniknout teplotními vlivy. Kombinace vysoce kvalitní čočky a použití speciální kompenzační metody snižují chyby přímosti a pozice. Opakovatelnost (2s): ± 0,05 µm Linearita (celý měř. rozsah): ± 0,5 µm Linearita (malý měř. rozsah): ± (0,3 + 0,1DD) µm * Šířka laser. paprsku: 40 µm Počet scanů: 800 scanů / sekundu Měřené pole: ± 1,5 mm x 25 mm * rozdíl průměru k vzorovému obrobku vč. zobrazovací jednotky LSM 6900 s vysokým počtem taktů D + 02AGD280 č. Model Typ laseru Stupeň ochrany Rozsah Číslicový krok D LSM LSM 6900 viditelný (650 nm) Třída IEC 2 0,1 25 mm 0,01 µm LSM 6900 Stolní provedení (použitelná jen pro LSM 902) LSM

8 Tabulka pro srovnání funkcí zobrazovacích jednotek LSM 5200 Vestavná jednotka LSM 6900 LSM 6200 Multifunkční přístroj LSM 9506 Kompaktní přístroj Funktionen Výběr segmentu (seg. 1 seg. 7) Výběr hrany (1 255 pozic) Aritmetický průměr ( scanů) Posun střední hodnoty ( scanů) Paměť pro měřicí podmínky (progr. 0 9) Vyhodnocení tolerance GUT/±NG Multitoleranční výběr (1 6) Skupinové vyhodnocení GO/±NG a analogový výstupní signál v režimu připravenosti Nulování Offset vložení posunutí Nastavení referenční hodnoty Mastering Vyloučení abnormálních hodnot Automatické rozlišení dílu Měření namátkových zkoušek (zkouška 2 999) Statistické výpočty (MAX, MIN, rozsah, průměr, s) Interval výstupu dat (1 999 s) Automatické měření s hranovým rozlišením Měření průhledných dílů (seg. 1 3) Simultánní (DUÁLNÕ) měření Měření ultratenkých drátků (pomocí LSM 500 S) Měření dvěma měřicími přístroji Zobrazení pozice obrobku Blokování klávesnice Dvojitá kalibrace (HIGH a LOW) Rozlišení čísla modelu Výběr číslicového kroku Volba mm/palec Zobrazení tisícin tečkou/čárkou Volba počtu desetinných míst Kontrola síly laseru Scanning control signal connector Dálkové ovládání Výstup SPC (Digimatic) Sériové rozhraní USB Sériové rozhraní RS-232 C Sériové rozhraní I/O Analogový výstup signálu 2. sériové rozhr. I/O s analogovým připojením Sériové rozhraní BCD Sériové rozhraní GP-IB Nožní spínač Termotiskárna Dual Unit Standardní příslušenství Zvláštní příslušenství není součástí jen při připojení externího počítače přes rozhraní RS-232 C nebo USB

9 zvláštní příslušenství č. Název Používá se s přístrojem 02AGD110 Kalibrační sada Ø 0,1 mm, Ø 2 mm LSM 500 (S) 02AGD120 Kalibrační sada Ø 0,1 mm, Ø 10 mm LSM 501 (S) 02AGD130 Kalibrační sada Ø 1,0 mm, Ø 30 mm LSM 503 (S) 02AGD140 Kalibrační sada Ø 1,0 mm, Ø 60 mm LSM 506 (S) 02AGD150 Kalibrační sada Ø 20 mm, Ø 120 mm LSM 512 (S) 02AGD170 Kalibrační sada Ø 1,0 mm, Ø 60 mm LSM AGP150 Pomocná karta pro duální použití LSM AGC840 02AGC840 Výstup Digimatic LSM 6900/ AGC880 Pomocné I/O & analog. sér. rozhr. LSM 6900/ AGC910 Sériové rozhraní BCD LSM 6900/ AGC940 Sériové rozhraní GP-IB LSM 6900/ AGC330A 02AGC940 02AGC150A 02AGC330A Signální kabel (5 m) Všechny modely LSM* 02AGC330B Signální kabel (10 m) Všechny modely LSM* 02AGC150A Přídavný kabel (1 m) Všechny modely LSM** 02AGC150B Přídavný kabel (3 m) Všechny modely LSM** 02AGC150C Přídavný kabel (5 m) Všechny modely LSM** SPC signální kabel (1 m) LSM 6900/ 6200 / LSM AGD400 Přestavitelná sada držáku LSM 501 (S) 02AGD490 Přestavitelná sada držáku LSM 503 (S) 02AGD520 Přestavitelná sada držáku LSM 506 (S) 02AGD680 Přestavitelná sada držáku LSM AGD270 Sada držáku LSM AGD280 Přestavitelná sada držáku LSM AGD440 Středová podpora LSM 501 (S) / 503 (S) 02AGD580 Středová podpora LSM 506 (S) / AGD450 Přestavitelný V blok LSM 501 (S) / 503 (S) 02AGD590 Přestavitelný V blok LSM 506 (S) / AGD200 Vedení pro měření drátů LSM 500 (S) 02AGD210 Vedení pro měření drátů LSM 501 (S) 02AGD220 Profukovací jednotka LSM 500 (S) 02AGD230 Profukovací jednotka LSM 501 (S) 02AGD240 Profukovací jednotka LSM 503 (S) 02AGD250 Profukovací jednotka LSM 506 (S) 02AGD260 Profukovací jednotka LSM 512 (S) Vzduchový filtr Všechny modely LSM 02AGD600C Termotiskárna Všechny modely LSM * kromě LSM 902 ** kromě LSM 500S/
