CENÍK 2013/2014 VELKOOBCHODNÍ CENÍK

Transkript

1 CENÍK 20/2014 KLIMATIZAČNÍCH VELKOOBCHODNÍ CENÍK ZAŘÍZENÍ EUROCENÍK JE ZÁKLADNÍ VELKOOBCHODNÍ CENÍK PRO STŘEDNÍ EVROPU (BEZ DPH). DATUM VYDÁNÍ 1. DUBNA CENY SKLAD PRAHA, PROCLENO.

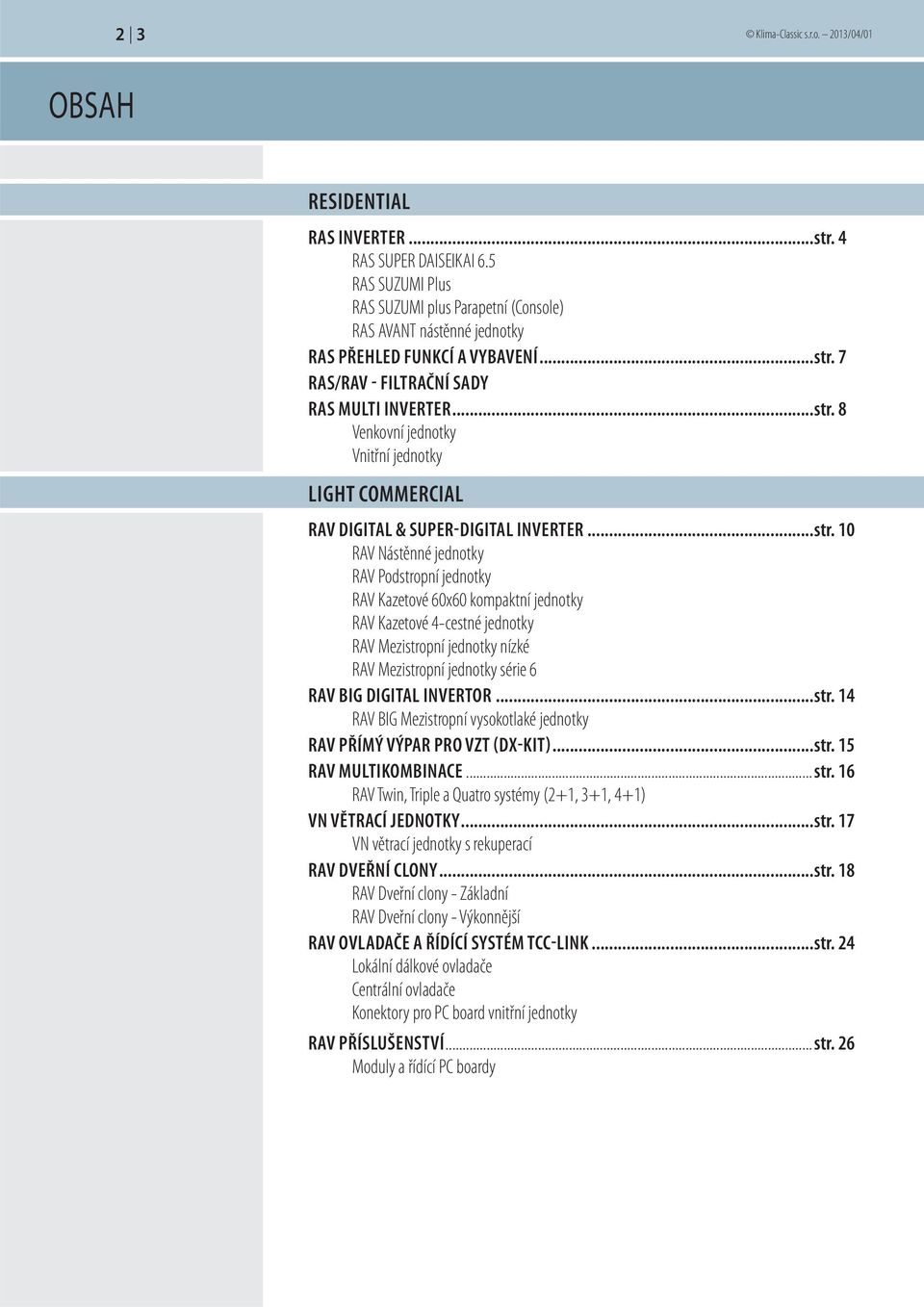

2 2 3 KlimaClassic s.r.o. 20/04/01 OBSAH RESIDENTIAL RAS INVERTER...str. 4 RAS SUPER DAISEIKAI 6.5 RAS SUZUMI Plus RAS SUZUMI plus Parapetní (Console) RAS AVANT nástěnné jednotky RAS PŘEHLED FUNKCÍ A VYBAVENÍ...str. 7 RAS/RAV FILTRAČNÍ SADY RAS MULTI INVERTER...str. 8 Venkovní jednotky Vnitřní jednotky LIGHT COMMERCIAL RAV DIGITAL & SUPERDIGITAL INVERTER...str. RAV Nástěnné jednotky RAV Podstropní jednotky RAV Kazetové 60x60 kompaktní jednotky RAV Kazetové 4cestné jednotky RAV Mezistropní jednotky nízké RAV Mezistropní jednotky série 6 RAV BIG DIGITAL INVERTOR...str. 14 RAV BIG Mezistropní vysokotlaké jednotky RAV PŘÍMÝ VÝPAR PRO VZT (DXKIT)...str. 15 RAV MULTIKOMBINACE... str. RAV Twin, Triple a Quatro systémy (2+1, 3+1, 4+1) VN VĚTRACÍ JEDNOTKY...str. 17 VN větrací jednotky s rekuperací RAV DVEŘNÍ CLONY...str. 18 RAV Dveřní clony Základní RAV Dveřní clony Výkonnější RAV OVLADAČE A ŘÍDÍCÍ SYSTÉM TCCLINK...str. 24 Lokální dálkové ovladače Centrální ovladače Konektory pro PC board vnitřní jednotky RAV PŘÍSLUŠENSTVÍ... str. 26 Moduly a řídící PC boardy

3 KlimaClassic s.r.o. 20/04/01 OBSAH VRF BUSINESS VRF SMMSi VENKOVNÍ JEDNOTKY...str. 27 Odbočky pro 2trubkové systémy SMMSi, MiNiSMMS VRF SHRMi VENKOVNÍ JEDNOTKY...str. 28 Odbočky pro 3trubkové systémy SHRMi VRF MiNiSMMS VENKOVNÍ JEDNOTKY...str. 29 Kompaktní 2trubkové systémy VRF PŘÍSLUŠENSTVÍ VNITŘNÍCH JEDNOTEK...str. 29 PMV Kit snížení hluku vypařování chladiva VRF VNITŘNÍ JEDNOTKY...str. 30 MMK Nástěnné jednotky série 3 (Standard) MMK Nástěnné jednotky série 4 (Compact) MMC Podstropní jednotky MMU Kazetové 4výdechové jednotky COMPACT MMU Kazetové 4výdechové jednotky MMU Kazetové 2výdechové jednotky MMU Kazetové 1výdechové jednotky MML Parapetní dvouvýdechové MML Parapetní neopláštěné MM Přímý výpar pro VZT (DXKit) MMD Mezistropní nízké MMD Mezistropní Standard MMD Mezistropní vysokotlaké MMD & VN Přívodní jednotky s rekuperací MMF Skříňové jednotky MMD Mezistropní větrací (přívod čerstvého vzduchu) SOFTWARE PRO PROJEKTOVÁNÍ A SERVIS...str. 36 VRF PŘÍSLUŠENSTVÍ...str. 37 Moduly a řídící PC boardy, konektory pro vnitřní jednotky VRF OVLADAČE A ŘÍDÍCÍ SYSTÉM TCCLINK...str. 38 Lokální dálkové ovladače Centrální ovladače a řídící systémy ESTIA TEPELNÁ ČERPADLA VZDUCHVODA ESTIA TEPELNÁ ČERPADLA...str. 40 ESTIA Venkovní jednotky ESTIA Vnitřní jednotky ZÁSOBNÍKY PRO OHŘEV TUV...str. 41 ESTIA Zásobníky TUV ACV Zásobníky TUV ESTIA PŘÍSLUŠENSTVÍ...str. 42 ESTIA DOPORUČENÉ OSTATNÍ KOMPONENTY VELKOOBCHODNÍ OBCHODNÍ PODMÍNKY

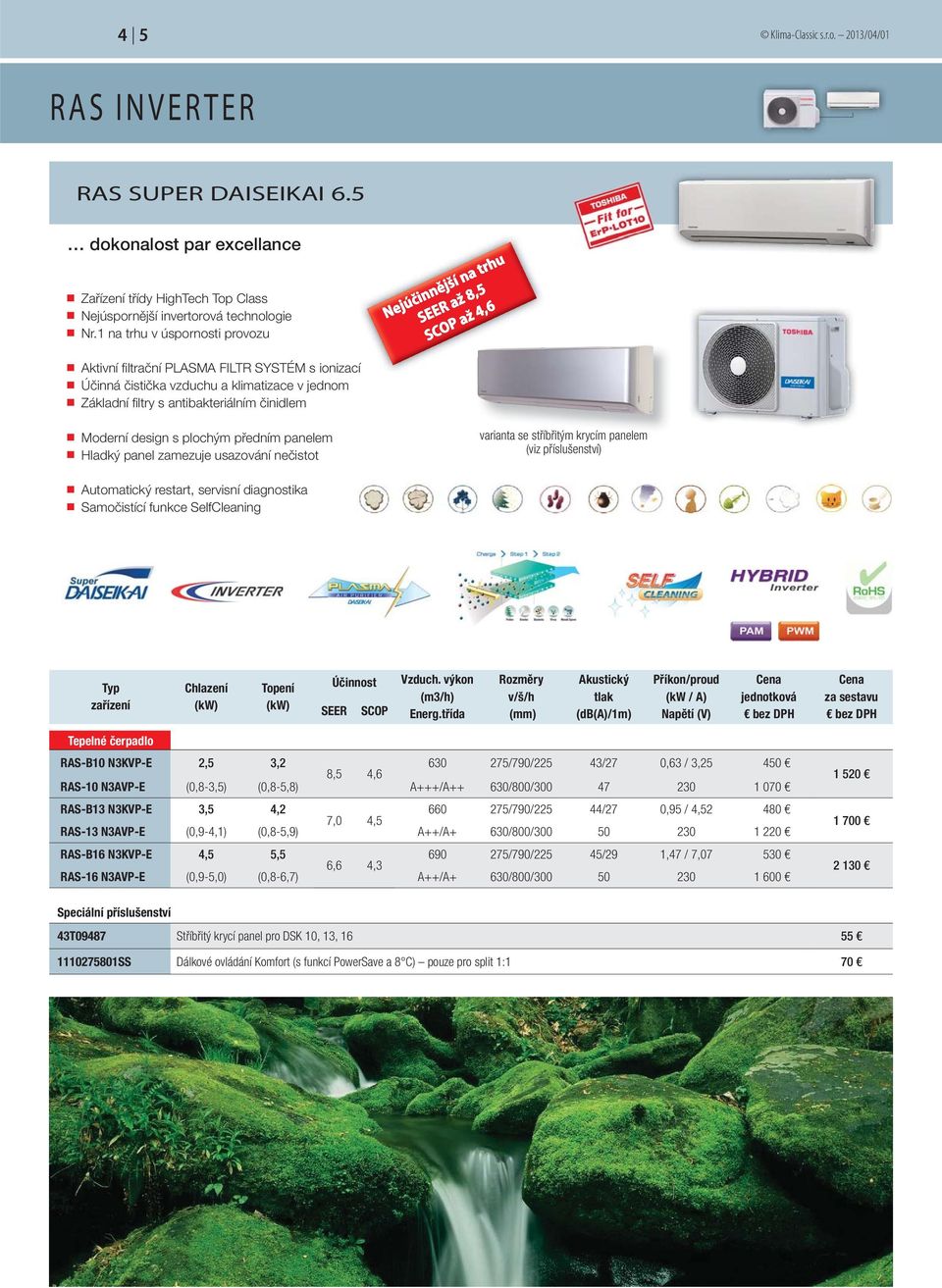

4 4 5 KlimaClassic s.r.o. 20/04/01 RAS INVERTER RAS SUPER DAISEIKAI 6.5 dokonalost par excellance Zařízení třídy HighTech Top Class Nejúspornější invertorová technologie Nr.1 na trhu v úspornosti provozu Aktivní fi ltrační PLASMA FILTR SYSTÉM s ionizací Účinná čistička vzduchu a klimatizace v jednom Základní fi ltry s antibakteriálním činidlem Moderní design s plochým předním panelem Hladký panel zamezuje usazování nečistot varianta se stříbřitým krycím panelem (viz příslušenství) Automatický restart, servisní diagnostika Samočistící funkce SelfCleaning zařízení Chlazení Topení Účinnost SEER SCOP Vzduch. výkon (m3/h) Energ.třída v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo RASB N3KVPE 2,5 3,2 8,5 4, /790/225 43/27 0,63 / 3, RAS N3AVPE (0,83,5) (0,85,8) A+++/A++ 630/800/ RASB N3KVPE 3,5 4, /790/225 44/27 0,95 / 4, ,0 4,5 RAS N3AVPE (0,94,1) (0,85,9) A++/A+ 630/800/ RASB N3KVPE 4,5 5, /790/225 45/29 1,47 / 7, ,6 4,3 RAS N3AVPE (0,95,0) (0,86,7) A++/A+ 630/800/ Speciální příslušenství 43T09487 Stříbřitý krycí panel pro DSK,, SS Dálkové ovládání Komfort (s funkcí PowerSave a 8 C) pouze pro split 1:1 70

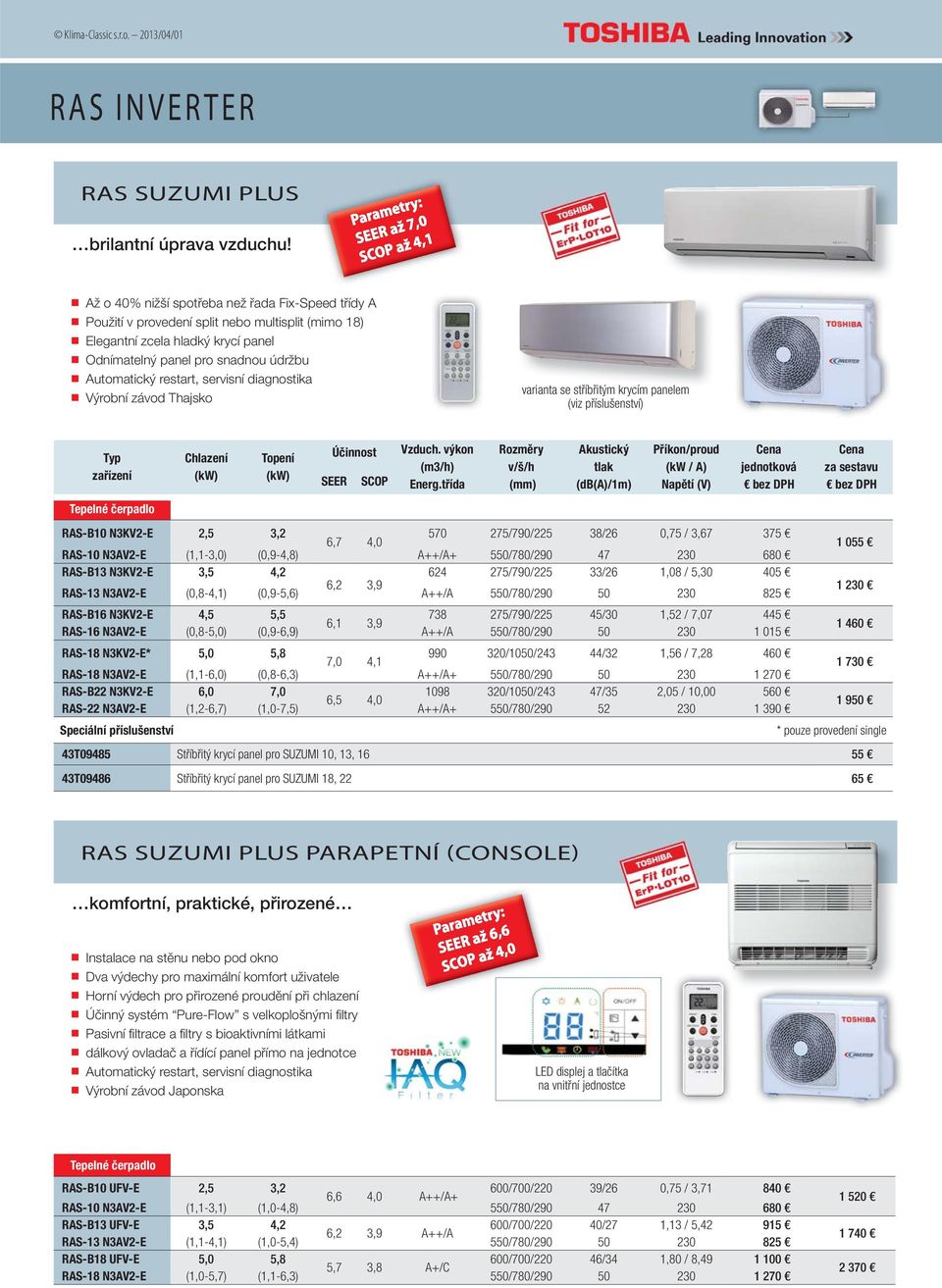

5 KlimaClassic s.r.o. 20/04/01 RAS INVERTER RAS SUZUMI PLUS brilantní úprava vzduchu! Až o 40% nižší spotřeba než řada FixSpeed třídy A Použití v provedení split nebo multisplit (mimo 18) Elegantní zcela hladký krycí panel Odnímatelný panel pro snadnou údržbu Automatický restart, servisní diagnostika Výrobní závod Thajsko varianta se stříbřitým krycím panelem (viz příslušenství) zařízení Tepelné čerpadlo Chlazení Topení Účinnost SEER SCOP Vzduch. výkon (m3/h) Energ.třída v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu RASB N3KV2E 2,5 3,2 6,7 4, /790/225 38/26 0,75 / 3, RAS N3AV2E (1,13,0) (0,94,8) A++/A+ 550/780/ RASB N3KV2E 3,5 4, /790/225 33/26 1,08 / 5, RAS N3AV2E (0,84,1) (0,95,6) 6,2 3,9 A++/A 550/780/ RASB N3KV2E 4,5 5, /790/225 45/30 1,52 / 7, ,1 3,9 RAS N3AV2E (0,85,0) (0,96,9) A++/A 550/780/ RAS18 N3KV2E* 5,0 5,8 7,0 4, /50/243 44/32 1,56 / 7, RAS18 N3AV2E (1,,0) (0,86,3) A++/A+ 550/780/ RASB22 N3KV2E 6,0 7, /50/243 47/35 2,05 /, ,5 4,0 RAS22 N3AV2E (1,26,7) (1,07,5) A++/A+ 550/780/ Speciální příslušenství * pouze provedení single 43T09485 Stříbřitý krycí panel pro SUZUMI,, 55 43T09486 Stříbřitý krycí panel pro SUZUMI 18, RAS SUZUMI PLUS PARAPETNÍ (CONSOLE) komfortní, praktické, přirozené Instalace na stěnu nebo pod okno Dva výdechy pro maximální komfort uživatele Horní výdech pro přirozené proudění při chlazení Účinný systém PureFlow s velkoplošnými fi ltry Pasivní fi ltrace a fi ltry s bioaktivními látkami dálkový ovladač a řídící panel přímo na jednotce Automatický restart, servisní diagnostika Výrobní závod Japonska LED displej a tlačítka na vnitřní jednostce Tepelné čerpadlo RASB UFVE 2,5 3,2 600/700/220 39/26 0,75 / 3, ,6 4,0 A++/A+ RAS N3AV2E (1,13,1) (1,04,8) 550/780/ RASB UFVE 3,5 4,2 600/700/220 40/27 1, / 5, ,2 3,9 A++/A RAS N3AV2E (1,14,1) (1,05,4) 550/780/ RASB18 UFVE 5,0 5,8 600/700/220 46/34 1,80 / 8, ,7 3,8 A+/C RAS18 N3AV2E (1,05,7) (1,,3) 550/780/

6 6 7 KlimaClassic s.r.o. 20/04/01 RAS INVERTER RAS AVANT NÁSTĚNNÉ JEDNOTKY...ve jménu filtrace a úspor energie Invertorová technologie s nízkou spotřebou energie Plynulé řízení výkonu dle okamžité potřeby Žádné proudové nárazy při rozběhu kompresoru Kompresor Single Rotary Velmi tichý provoz vnitřních jednotek Energetická třída A+/A (vel. ) Účinný pasivní fi ltrační systém 3:1 Filtry s aktivními přírodními extrakty Samočistící funkce SelfCleaning Provoz chlazení až do C Automatický restart, servisní diagnostika Výrobní závod Thajsko zařízení Chlazení Topení Účinnost SEER SCOP Vzduch. výkon (m3/h) Energ.třída v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo RAS077SKVE5 2,0 2, /790/205 39/27 0,59 / 2, ,6 3,8 RAS077SAVE5 (1,12,3) (1,02,8) B/A 530/660/ RAS7SKVE5 2,5 3, /790/205 41/28 0,84 / 4, 265 5,1 3,6 RAS7SAVE5 (1,13,0) (1,13,5) A/A 530/660/ RAS7SKVE5 3,3 3, /790/205 42/29 0,95 / 5, ,8 3,4 RAS7SAVE5 (1,13,6) (1,04,0) B/A 530/660/ RAS7SKVE5 4,4 5, /790/205 45/31 1,52 / 7, ,8 3,8 RAS7SAVE5 (1,15,0) (1,06,2) A+/A 550/780/

7 KlimaClassic s.r.o. 20/04/01 RAS PŘEHLED FUNKCÍ A VYBAVENÍ TECHNICKÉ PROVEDENÍ INVERTOROVÉ JEDNOTKY RAS Název řady Super Daiseikai 6,5 Suzumi Plus AvAnt Inverter Parapetní Kazetové Mezistropní Označení N3KVP N3KV2 SKV UFV SMUV GDV Vyobrazení Single Split 1:1 1:1 1:1 1:1 Multi Split MULTI MULTI MULTI MULTI MULTI Plasma filtr + Ionizátor IAQ Filtersystem Plastový filtr s katech. příslušenství Základní prachový filtr Samočistící funkce Infra dálkové ovládání Ovládání Kabelový ovladač (volba) příslušenství Čerpadlo kondenzátu příslušenství Řízení pohybu lamely 24 hodinový timer One Touch Preset Funkce HiPower Mode Funkce ECOmód Power 0/75/50% Automatický restart Diagnostika poruchy Externí On/Off Technika Pro technické místnosti ( )* ( )* ( )* ( )* Ohřev vinutí kompresoru Zimní regulace ot.vent. ( )* SINGLE SPLIT: výrobce doporučuje nepoužívat pro celoroční nepřetržitý provoz; MULTI SPLIT: provoz chlazení se vypíná při poklesu venkovní teploty pod 5 C RAS/RAV FILTRAČNÍ SADY filtrační sady Filtrační sada určena pro jednotky Sada obsahuje RBA602SE RAS /UKVE, RAS07///18/24UKPES, RAS18/24UKHPES, RAS18/24UF(H)PES 2x Elektrostatický fi ltr 8 RBA604DE RAS/UKVE, RAS07///18/24UKPES, RAS18/24UKHPES, RAS18/24UF(H)PES *** RBA604SE2 RASxxUKVES3 (single), RASMxxUKCVE3 (multi) 1x Bioenzym fi ltr *** RBA607DE Daiseikai (model 2003/2004) 1x Zeolit fi ltr (modrý) 45 RBA608DE Daiseikai (model 2003/2004) 1x Zeolit 3G fi ltr (černý) 30 RBA6DE RASxxES4 (single), RASMxxES4 (Multi) 1x SasaZeolit (modrý) *** RBA612DE RASxxGK(H)PES2, RAS(M)xxGK(C)VE2,RASxxGF(H)PES2 2x Bioenzym Ginko fi ltr *** RBA6DE RASxxGK(H)PES2, RASMxxGK(C)VES2, RASxxGF(H)PES2 2x SasaZeolitVitamin C *** RBA614DE RASxx7SKVE3 2x Ativní uhlíkový fi ltr s katechinem 8 RBA615DE RBA6DE RBA620DE RASxxGK(H)PES2, RASxxSKV(R)E, RAS(M)xxSK(C)VE2, RASxxGF(H)PES2, RAVSMxx2KRTE, RAVSMxx2XTE RASxxGK(H)PES2, RASxxSKVE, RAS(M)xxSK(C)VE, RASxxGF(H)PES2, RAVSMxx2KRTE, RAVSMxx2XTE RASxxSKHPES, RASxxGFHPES2, RASxxSKVE, RASxxUFVE, RASMxxSK(C)VE, RAVSMxx2KRTE, RAVSMxx2XTE 2x SuperOxiDeoFiltr (modrooranžový) 14 2x SuperSterilizerFiltr (zelenožlutý) 14 2x IAQ fi ltr (zelenomodrý) 14 *** Ceny na vyžádání

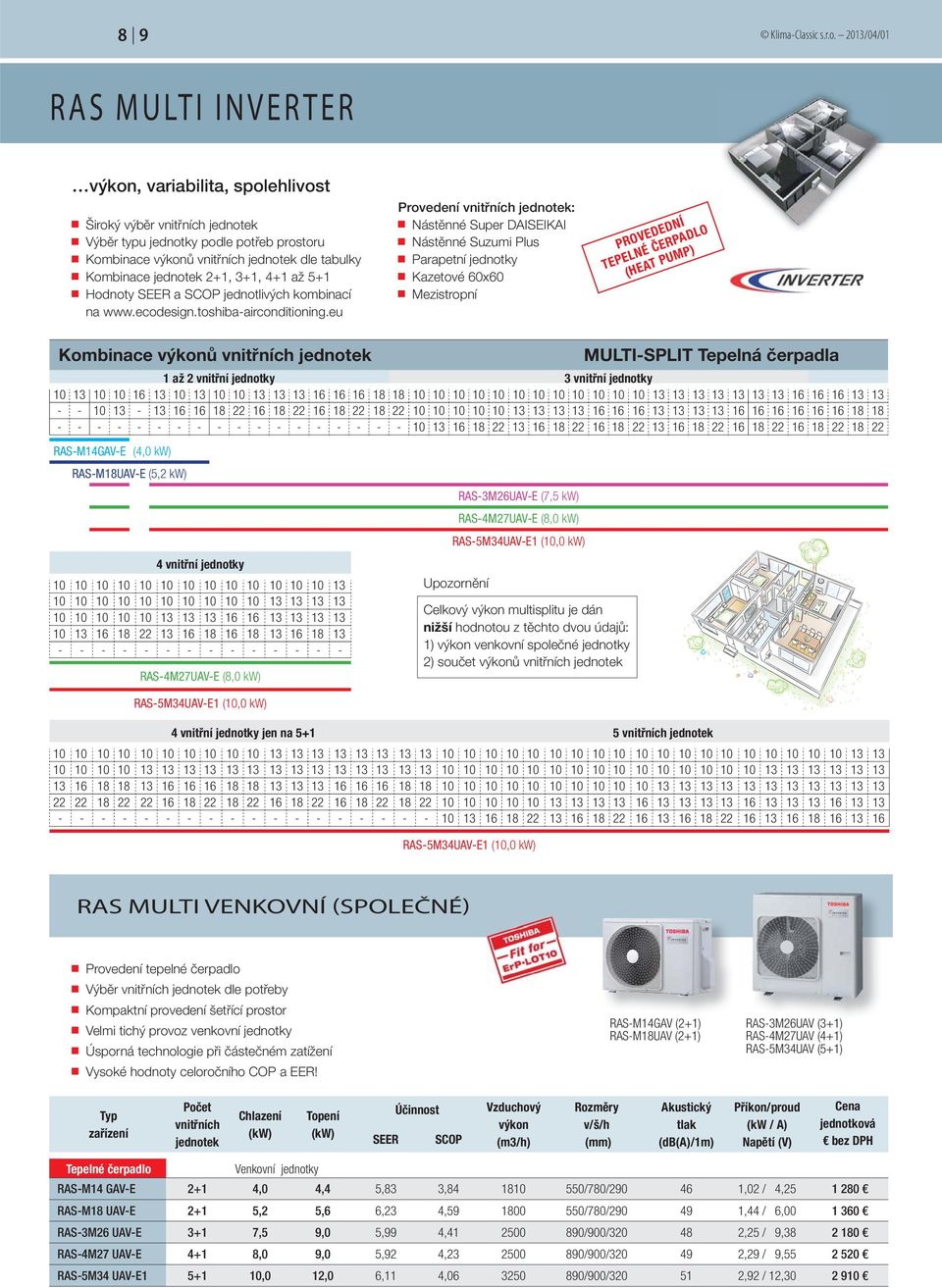

8 8 9 KlimaClassic s.r.o. 20/04/01 RAS MULTI INVERTER výkon, variabilita, spolehlivost Provedení vnitřních jednotek: Nástěnné Super DAISEIKAI Nástěnné Suzumi Plus Parapetní jednotky Kazetové 60x60 Mezistropní Široký výběr vnitřních jednotek Výběr typu jednotky podle potřeb prostoru Kombinace výkonů vnitřních jednotek dle tabulky Kombinace jednotek 2+1, 3+1, 4+1 až 5+1 Hodnoty SEER a SCOP jednotlivých kombinací na Kombinace výkonů vnitřních jednotek Í EDN VED RPADLO O R P É ČE ) ELN UMP TEP HEAT P ( MULTISPLIT Tepelná čerpadla 1 až 2 vnitřní jednotky 3 vnitřní jednotky RASM14GAVE (4,0 kw) RASM18UAVE (5,2 kw) RAS3M26UAVE (7,5 kw) RAS4M27UAVE (8,0 kw) RAS5M34UAVE1 (,0 kw) 4 vnitřní jednotky Upozornění Celkový výkon multisplitu je dán nižší hodnotou z těchto dvou údajů: 1) výkon venkovní společné jednotky 2) součet výkonů vnitřních jednotek RAS4M27UAVE (8,0 kw) RAS5M34UAVE1 (,0 kw) 4 vnitřní jednotky jen na vnitřních jednotek RAS5M34UAVE1 (,0 kw) RAS MULTI VENKOVNÍ (SPOLEČNÉ) Provedení tepelné čerpadlo Výběr vnitřních jednotek dle potřeby Kompaktní provedení šetřící prostor RASM14GAV (2+1) RASM18UAV (2+1) Velmi tichý provoz venkovní jednotky Úsporná technologie při částečném zatížení RAS3M26UAV RAS 3M26UAV (3+1) (3 1) RAS4M27UAV (4+1) RAS5M34UAV (5+1) Vysoké hodnoty celoročního COP a EER! zařízení Počet vnitřních jednotek Tepelné čerpadlo Chlazení Topení SEER SCOP Vzduchový výkon (m3/h) Účinnost v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková Venkovní jednotky RASM14 GAVE 2+1 4,0 4,4 5,83 3, /780/ ,02 / 4, RASM18 UAVE 2+1 5,2 5,6 6,23 4, /780/ ,44 / 6, RAS3M26 UAVE 3+1 7,5 9,0 5,99 4, /900/ ,25 / 9, RAS4M27 UAVE 4+1 8,0 9,0 5,92 4, /900/ ,29 / 9, RAS5M34 UAVE1 5+1,0 12,0 6,11 4, /900/ ,92 / 12,30 2 9

9 KlimaClassic s.r.o. 20/04/01 RAS MULTI INVERTER zařízení Chlazení Topení Účinnost SEER SCOP Vzduchový výkon (m3/h) v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) za jednotku SUPER DAISEIKAI 6.5 Tepelné čerpadlo SUPER DAISEIKAI 6.5 Aktivní fi ltrační systém Plasma Pure + infra ovladač + hladký design RASB N3KVPE 2,5 3, /790/225 43/27 0,03 / 0, RASB N3KVPE 3,5 4, /790/225 44/27 0,03 / 0, RASB N3KVPE 4,5 5, /790/225 45/29 0,03 / 0, T09487 Stříbřitý krycí panel 55 SUZUMI PLUS Tepelné čerpadlo SUZUMI PLUS Pasivní IAQ fi ltrační systém + hladký design + infra ovladač RASB N3KV2E 2,5 3, /790/225 38/28 0,04 / 0, RASB N3KV2E 3,5 4, /790/225 40/28 0,04 / 0, RASB N3KV2E 4,5 5, /790/225 45/31 0,04 / 0, RASB22 N3KV2E 6,0 7, /50/243 47/35 0,04 / 0, T09485 Stříbřitý krycí panel pro,, 55 43T09486 Stříbřitý krycí panel pro PARAPETNÍ JEDNOTKY Tepelné čerpadlo CONSOLE Pasivní fi ltrační systém + infra ovladač + ovládací panel na jednotce RASB UFVE 2,5 3, /700/220 39/26 0,03 / 0, RASB UFVE 3,5 4, /700/220 40/27 0,03 / 0, RASB18 UFVE 5,0 5, /700/220 46/34 0,03 / 0, KAZETOVÉ JEDNOTKY Tepelné čerpadlo KAZETOVÉ Krycí panel 700 x 700 mm (vč. infra ovladače a čerpadla kondenzátu) RASM SMUVE 2,5 3, /575/575 37/30 0,02 / 0, RASM SMUVE 3,5 4, /575/575 38/30 0,02 / 0, RASM SMUVE 4,5 5, /575/575 40/31 0,02 / 0, RBB11MC(W)E Panel pro kazetovou jednotku 27/700/ Akustický tlak db(a) ve vzdálenosti 1,5 m MEZISTROPNÍ JEDNOTKY Tepelné čerpadlo MEZISTROPNÍ Včetně infra dálkového ovládání a přijímače RASM GDVE 2,5 3, /750/440 31/23 0,11 / 0, RASM GDVE 3,5 4, /750/440 32/24 0,11 / 0, RASM GDVE 4,5 5, /750/440 33/25 0,11 / 0, RBF81E2 Čerpadlo kondenzátu vč. příslušenství (odstředivé, bezhlučné) 420 RBCSHA1LE2 Kabelový nástěnný ovladač vč. příslušenství pro mezistropní jednotky 420 Pozor! K mezistropním jednotkám nejsou výrobcem dodávány fi ltry. Filtry nutno řešit při montáži! Akustický tlak db(a) ve vzdálenosti 1,4 m

10 11 KlimaClassic s.r.o. 20/04/01 RAV DIGITAL & SUPERDIGITAL INVERTER Řady s označením Digital Inverter (DI), SuperDigital Inverter (SDI) a BIG Digital Inverter (BIGDI) Velký výběr různých provedení vnitřních jednotek společné pro DI, BIGDI a SDI Celoroční provoz i pro technické prostory (garance provozu chlazení až do 15 C) I při nižších teplotách se zařízení nevypíná (pouze nutná ochrana před účinky větru) Pro obchodní aplikace je možnost provozu topení až do teploty 20 C! Digitální řídící systém TCC Link, široké možnosti řízení, kompatibilní s TOSHIBA VRV systémy Výhody invertorové technologie: FixSpeed jednotky kompresor neustále zapínají a vypínají při provozu na plný výkon. Kompresor řízený invertorem dodává jen takový výkon, jaký je právě potřeba. Při sníženém výkonu kompresoru dochází k lepšímu využití teplosměnných ploch výparníku a kondenzátoru. Zařízení pracuje s vyšší účinností a dosahuje lepších hodnot SCOP (SEER). To je důvod, proč mají invertorové jednotky mnohem nižší spotřebu energie. DIGITAL INVERTER (DI) Označení RAV SMxxxATE venkovních jednotek Kompaktní provedení venkovních jednotek Délka rozvodů chladiva až 30 m, resp. 50 m Optimalizace spotřeby, rozměrů a provozních parametrů Pro neomezený celoroční provoz (např. technické prostory) Vysoce úsporný provoz při částečném provozním zatížení SUPER DIGITAL INVERTER (SDI) Označení 1fázových venkovních jednotek: RAV SPxxxAT(P)E Označení 3fázových venkovních jednotek: RAV SPxxxAT8E Nejvyšší hodnoty SCOP na trhu ( jednotka 2PS až 4,58) Vyšší koefi cient výkonu SEER a výrazně nižší roční spotřeba energie SEER až 6,6 Výkonější kompresor a pro větší délky rozvodů chladiva až 50m, resp. 75m Pro celoroční provoz bez omezení venkovní teplotou (např. serverovny) Vhodné pro technické prostory (doporučená pouze ochrana proti větru) BIG DIGITAL INVERTER (BIGDI) Venkovní jednotky RAV SMxxxxAT8E o výkonu 20, resp. 23kW chladícího výkonu Kompaktní zařízení, optimalizace výkonu a rozměrů venkovních jednotek 3fázové napájení, možnost napájení vnitřních jednotek, invertorová technologie Délka rozvodů chladiva až 70 metrů, převýšení až 30 m, předplněno na 30 m Kombinace s vnitřní vysokotlakou mezistropní jednotkou o výkonu 20kW, resp. 23kW Instalace též jako Twin/Triple/Quatrosplit s libovolnými vnitřními RAV jednotkami Pro technické prostory nebo pro rozsáhlé prodejny, haly, obchodní centra, SESTAVY TWIN/TRIPLE/QUATROSPLIT Možnost napojit 2, 3 nebo 4 vnitřní jednotky na 1 společnou venkovní Jeden společný ovladač, současný stejný provoz všech jednotek Bez dalšího příslušenství (jen Tkus na rozvodu chladiva) Vnitřní jednotky v jednom společném prostoru (obchody, kanceláře) Vnitřní jednotky ze série RAV, musí být vždy typově i výkonově stejné (nelze použít jednotky RAV SMxxxXTE)

11 KlimaClassic s.r.o. 20/04/01 RAV DIGITAL & SUPERDIGITAL INVERTER RAV NÁSTĚNNÉ Velmi malé rozměry a kompaktní provedení Dálkový infraovladač je součástí dodávky Automatický restart, diagnostika poruchy 3stupňový fi ltrační systém s bioenzymy Možnost ovládat kabelovým ovladačem RBCAMT32E (příslušenství na objednání) zařízení Chlazení Topení Účinnost SEER SCOP Vzd.výkon (m3/h) Energ.třída v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním DI 1 fáze SDI 1 fáze RAVSM566 KRTE 5,0 5, /50/228 42/39/ RAVSM563 ATE (1,55,6) (1,56,3) 5,77 4,00 A+/A+ 550/780/290 46/48 1,66 / 8, RAVSP564 ATPE SDI 5,82 4,01 A+/A+ 550/780/290 47/48 1,44 / 6, RAVSM806 KRTE 6,7 8, /50/228 47/41/ RAVSM803 ATE (1,58,0) (1,59,0) 5,23 3,83 A/A 550/780/290 48/50 2,49 /, RAVSP804 ATPE SDI 5,88 3,87 A+/A 890/900/320 48/49 2,21 / 9, Dálkový infraovladač je součástí dodávky společně s jednotkou možnost instalace kabelového ovladače RBCAMT32E (viz příslušenství str. 26) RAV PODSTROPNÍ Malá konstrukční výška pouze 2 mm Automatický restart při výpadku proudu Nastavitelné lamely výdechu vzduchu Nízká hmotnost Volitelné místo měření teploty (jednotka, ovladač, prostorový termostat) Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním DI 1 fáze SDI 1 fáze SDI 3 fáze RAVSM564 CTE 5,0 5, /9/680 36/33/ RBCAMT32E (1,55,6) (1,56,3) ovladač RAVSM563 ATE DI 4,97 4,11 B/A+ 550/780/290 46/48 1,82 / 8, RAVSP564 ATPE SDI 5,17 4, A/A+ 550/780/290 47/48 1,56 / 6, RAVSM804 CTE 7,0 8,0 11 2/1180/680 38/36/ RBCAMT32E (1,57,4) (1,59,0) ovladač RAVSM803 ATE DI 4,71 3,90 B/A 550/780/290 48/50 2,53 / 12, RAVSP804 ATPE SDI 5,63 3,93 A+/A 890/900/320 48/49 2,1 / 9, RAVSM14 CTE,0 11,2 20 2/1595/680 41/38/ RBCAMT32E (3,011,2) (3,012,5) ovladač RAVSM ATE1 DI 4,92 3,52 B/A 795/900/320 53/54 3,51 /,2 2 0 RAVSP14 ATE SDI 5,73 3,94 A+/A 40/900/320 49/50 2,67 / 11, RAVSP14 AT8E SDI 3PHASE 5,70 3,94 A+/A 40/900/320 49/50 2,79 / 4, RAVSM1404 CTE 12,3 14, /1595/680 43/40/ RBCAMT32E (3,0,2) (3,0,0) ovladač RAVSM1403 ATE1 DI (2,72)* (3,38)* (D/C)* 795/900/320 53/54 4,52 / 21, RAVSP1404 ATE SDI (3,35)* (3,84)* (A/A)* 40/900/320 51/52 3,73 /, RAVSP1404 AT8E SDI 3PHASE (3,26)* (3,78)* (A/A)* 40/900/320 51/52 3,83 / 5, Speciální příslušenství podstropních jednotek Možnost dálkového ovladače RBCAX32CE2 (viz příslušenství str. 26) TCBDP22CE2 Čerpadlo kondenzátu odstředivé tiché pro podstropní jednotky (RAV SMxxxCTE) 250 TCBKP12CE2 Sada tvarovek Cu rozvodů pro úhlové připojení (RAVSM564CTE) 80 TCBKP22CE2 Sada tvarovek Cu rozvodů pro úhlové připojení (RAVSM804/14/1404CT) 95 * pouze hodnoty COP, EER a energetické třídy dle normy EUROVENT (nikoliv SEER a SCOP)

12 12 KlimaClassic s.r.o. 20/04/01 RAV DIGITAL & SUPERDIGITAL INVERTER RAV KAZETOVÉ 60X60 KOMPAKTNÍ Digitální řídící systém TCC Link Snadná instalace do rastrového podhledu 600x600 mm Obsahuje čerpadlo kondenzátu (výtlak 850 mm) Možnost univerzálního infa ovladače TCBAX32E2 zařízení Chlazení Topení Účinnost SEER SCOP Vzd.výkon (m3/h) Ener.třída v/š/h Akustický tlak (dba/1,5m) Příkon/proud (kw / A) jednotková za sestavu Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním) DI 1 fáze SDI 1 fáze RAVSM 564 MUTE 5,0 5, /575/575 43/39/34 9 RBCUM11PG(W)E (1,55,6) (1,56,3) panel 27/700/700 3 RBCAMT32E ovladač RAVSM563 ATE DI 5,48 4, A/A+ 550/780/290 46/48 1,61 / 8, RAVSP564 ATPE SDI 5,61 4,20 A+/A+ 550/780/290 47/48 1,56 / 6, RAV KAZETOVÉ 4CESTNÉ Digitální řídící systém TCC Link Rozměr krycího panelu 950 x 950 mm Obsahuje čerpadlo kondenzátu (výtlak 850 mm) Možnost bezdrátového infra ovládání RBCAX32U(W)E Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním DI 1 fáze SDI 1 fáze SDI 3 fáze RAVSM564 UTPE 5,3 5, /840/840 32/29/ RBCU31PG(W)E (1,55,6) (1,56,3) panel 30/950/ RBCAMT32E ovladač RAVSM563 ATE DI 5,89 4,51 A+/A+ 550/780/290 46/48 1,65 / 7, RAVSP564 ATPE SDI 6,17 4,58 A++/A+ 550/780/290 47/48 1,47 / 6, RAVSM804 UTPE 6,7 8, /840/840 35/31/ RBCU31PG(W)E (1,58,0) (1,59,0) panel 30/950/ RBCAMT32E ovladač RAVSM803 ATE DI 5,63 4,02 A+/A+ 550/780/290 48/50 2,09 /, RAVSP804 ATPE SDI 6,39 4,19 A++/A 890/900/320 48/49 1,86 / 8, RAVSM14 UTPE,0 11, /840/840 43/38/ RBCU31PG(W)E (3,011,2) (3,0,0) panel 30/950/ RBCAMT32E ovladač RAVSM ATE1 DI 5,58 3,54 A/A 795/900/320 53/54 3,11/14, RAVSP14 ATE SDI 6,60 4,28 A++/A+ 40/900/320 49/50 2,21 / 9, RAVSP14 AT8E SDI 3PHASE 6,57 4,28 A++/A+ 40/900/320 49/50 2,37 / 3, RAVSM1404 UTPE 12,3 14, /840/840 44/38/ RBCU31PG(W)E (3,0,2) (3,0,0) panel 30/950/ RBCAMT32E ovladač RAVSM1403 ATE1 DI (3,21)* (3,68)* (A/A)* 795/900/320 53/54 3,74 / 15, RAVSP1404 ATE SDI (3,96)* (4,36)* (A/A)* 40/900/320 51/52 3, /, RAVSP1404 AT8E SDI 3PHASE (3,61)* (4,09)* (A/A)* 40/900/320 51/52 3,46 / 5, RAVSM04 UTPE 14,0, /840/840 45/40/ RBCU31PG(W)E (3,0,0) (3,018,0) panel 30/950/ RBCAMT32E ovladač RAVSM03 ATE DI (3,12)* (3,61)* (B/A)* 40/900/320 51/53 4,49 / 18, RAVSP04 AT8E SDI 3PHASE (3,12)* (3,72)* (B/A)* 40/900/320 51/53 4,49 / 6, Panel pro 4cestné kazetové jednotky ZRBCU31PG(W)E krycí panel standardní 30/950/950 proudění vzduchu do osmi směrů 270 RBCU31PGS(W)E krycí panel speciální 30/950/950 proudění vzduchu do čtyř směrů 290 * pouze hodnoty COP, EER a energetické třídy dle normy EUROVENT (nikoliv SEER a SCOP) Možnost dálkového ovladače RBCAX32U(W)E (viz příslušenství str. 26)

13 KlimaClassic s.r.o. 20/04/01 RAV DIGITAL & SUPERDIGITAL INVERTER RAV MEZISTROPNÍ NÍZKÉ Malá konstrukční výška pouze 2 mm Výborná účinnost Možnost přívodu čerstvého vzduchu Externí statický tlak až 44 Pa Automatický restart při výpadku proudu Čerpadlo kondenzátu s výtlakem až do 850 mm zařízení Chlazení Topení Účinnost SEER SCOP Vzd.výkon (m3/h) Ener.třída v/š/h Akustický tlak (dba/1,5m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním DI 1 fáze SDI 1 fáze RAVSM 564 SDTE 5,0 5, /845/645 45/40/ RBCAMT32E (1,55,6) (1,56,3) ovladač RAVSM563ATE DI 5,06 3,82 B/A 550/780/290 46/48 1,66 / 7, RAVSP564ATPE SDI 5, 3,83 A/A 550/780/290 47/48 1,56 / 6, Možnost univerzálního dálkového ovladače s příjímačem TCBAX32E2 (viz příslušenství str. 26) RAV MEZISTROPNÍ SÉRIE 6 Konstrukční výška pouze 275 mm Vzduchový fi ltr a čerpadlo kondenzátu (290 mm) Vyšší externí statický tlak až 120 Pa Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním DI 1 fáze SDI 1 fáze SDI 3 fáze RAVSM566 BTE 5,0 5, /700/750 40/37/ RBCAMT32E (1,55,6) (1,56,3) ovladač RAVSM563 ATE DI 4,80 3,98 B/A 550/780/290 46/48 1,78 / 9, RAVSP564 ATPE SDI 4,88 4,01 B/A+ 550/780/290 47/48 1,56 / 6, RAVSM806 BTE 6,7 8, /00/750 40/37/ RBCAMT32E (1,57,4) (1,59,0) ovladač RAVSM803 ATE DI 5,04 3,83 B/A 550/780/290 48/50 2,38 /, RAVSP804 ATPE SDI 5,88 4,00 A+/A+ 890/900/320 48/49 2,06 / 9, RAVSM BTE,0 11, /1400/750 42/39/ RBCAMT32E (3,011,2) (3,012,5) ovladač RAVSM ATE1 DI 4,99 3,49 B/A 795/900/320 53/54 3,50 /,5 2 0 RAVSP14 ATE SDI 5,65 3,87 A+/A 40/900/320 49/50 2,64 / 11, RAVSP14 AT8E SDI 3PHASE 5,65 3,87 A+/A 40/900/320 49/50 2,64 / 3, RAVSM1406 BTE 12,1, /1400/750 44/41/ RBCAMT32E (3,0,2) (3,0,0) ovladač RAVSM1403 ATE1 DI (2,83)* (3,43)* (C/B)* 795/900/320 53/54 4,28 / 18, RAVSP1404 ATE SDI (3,26)* (3,81)* (A/A)* 40/900/320 51/52 3,83 /, RAVSP1404 AT8E SDI 3PHASE (3,24)* (3,81)* (A/A)* 40/900/320 51/52 3,86 / 5, RAVSM06 BTE 14,0,0 275/1400/750 44/41/ RBCAMT32E (3,0,0) (3,018,0) ovladač RAVSM03 ATE DI (2,73)* (3,41)* (D/B)* 40/900/320 51/53 5, / 22, RAVSP04 AT8E SDI 3PHASE (3,01)* (3,48)* (B/B)* 40/900/320 51/53 4,65 / 6, TCBSF56C6BE Nástavec po kruhové potrubí pro RAVSM566 BTE 115 TCBSF80C6BE Nástavec po kruhové potrubí pro RAVSM806 BTE 140 TCBSF0C6BE Nástavec po kruhové potrubí pro RAVSM 06 BTE 175 * pouze hodnoty COP, EER a energetické třídy dle normy EUROVENT (nikoliv SEER a SCOP) Možnost univerzálního dálkového ovladače s příjímačem TCBAX32E2 (viz příslušenství str. 26)

14 14 15 KlimaClassic s.r.o. 20/04/01 RAV BIG DIGITAL INVERTER Řada jednotek s vyšším chladícím a topným výkonem 3fázové napájení, jmenovité výkony 20 a 23 kw chl. výkonu Vyšší výkon, délka potrubí až 70 m, převýšení až 30 m RAV MEZISTROPNÍ VYSOKOTLAKÉ (BIG DI) Vysokotlaké kanálové jednotky s externím statickým tlakem až 196 Pa Kombinace s venkovními jednotkami RAV BIG DIGITAL INVERTER Možnost dlouhých vzduchotechnických rozvodů Připojení pomocí příruby s odhlučněním (s plátnem) zařízení Chlazení Topení Účinnost EER COP Vzduchový výkon (m3/h) v/š/h Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním) DIBIG 3 fáze RAVSM2242 DTE 20,0 22, /80/ ,20 /, RBCAMT32E (9,822,4) (9,825,0) 2,78 3,45 ovladač 95 RAVSM2244 AT8E BIG DI /900/ x 400V RAVSM2802 DTE 23,0 27, /80/ ,75 / 17, RBCAMT32E (9,827,0) (9,831,5) 2,63 3,31 ovladač 95 RAVSM2804 AT8E BIG DI /900/ x 400V za sestavu

15 KlimaClassic s.r.o. 20/04/01 RAV PŘÍMÝ VÝPAR PRO VZT RAV PŘÍMÝ VÝPAR PRO VZT (DXKIT) Kompletní DXkit pro připojení DI/SDI/BIG na přímý výpar Součástí dodávky je rozvaděč vybavený elektronikou, PC boardem, transformátorem, svorkovnicí a kabeláží Senzory pro instalci k výparníku na potrubí součástí dodávky PMV ventil je součástí venkovní jednotky, není potřeba pájet RAV DXkit je univerzální pro všechny výkony (programovatelný DN kódy) Možnost použít další rozhraní pro TCCLink, např. Analog Interface 0V zařízení Chlazení Topení Účinnost SEER SCOP Hmotnost (kg) v/š/h Max. délka rozvodů (m) Napájení (V) Předplněno Doplňování venkovní jedn. Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním RAVDXC0 5,6 23,0 6,3 27,0 napájení z venkovní jednotky, odběr celého zařízení dle venk. jednotky RBCAMT32E Nutné příslušenství Ovladač s LCD displejem, plným řízením a programováním DN kódů 95 RAV Venkovní jednotky pro DIKit do VZT Tepelné čerpadlo Chlazení** ** pouze chlazení je možné získat naprogramováním DI 1 fáze SDI 1 fáze SDI 3 fáze DIBIG 3 fáze RAVSM563 ATE 5,0 5, /780/ m 230 V 20m 20g/m RAVSM803 ATE 7,1 8, /780/ m 230 V 20m 40g/m RAVSM ATE1,0 11, /900/ m 230 V 30m 40g/m 2 0 RAVSM1403 ATE1 12,5 14, /900/ m 230 V 30m 40g/m Závísí na parametrech výměníku VZT jednotky RAVSM03 ATE 14,0, /900/ m 230 V 30m 40g/m RAVSP564 ATPE 5,0 5, /780/ m 230 V 20m 20g/m RAVSP804 ATPE 7,1 8, /900/ m 230 V 30m 40g/m RAVSP14 ATE,0 11, /900/ m 230 V 30m 40g/m RAVSP1404 ATE 12,5 14, /900/ m 230 V 30m 40g/m RAVSP14 AT8E,0 11, /900/ m 3x 400V 30m 40g/m RAVSP1404 AT8E 12,5 14, /900/ m 3x 400V 30m 40g/m RAVSP04 AT8E 14,0, /900/ m 3x 400V 30m 40g/m RAVSM2244 AT8E 20,0 22, /900/ m 3x 400V 30m 40g/m RAVSM2804 AT8E 23,0 27, /900/ m 3x 400V 30m 40g/m Další příslušenství pro DIKit do VZT RBCFDP3PE Analog Interface + MODbus ovládání odporem nebo 0V, volba teploty, on/off, lamely, otáčky 500 TCBPCOS1E2 Power modul omezí výkon SM venkovních jednotek na 50%75%0% (nikoliv pro SDI a BIG DI) 240

16 17 KlimaClassic s.r.o. 20/04/01 RAV MULTIKOMBINACE RAV TWIN, TRIPLE A QUATRO SYSTÉMY (2+1, 3+1, 4+1) Splitový systém Twin, Triple nebo DoubleTwin (Quatro) je vhodný pro větší instalace do obchodů, kanceláří a ve skladových prostor, ve kterých je požadavek na stejnou teplotu, tj. na jedna teplotní zónu. Principem je, že na jednu venkovní jednotku, s chladícím výkonem, 12, 14, 20 nebo 23 kw, lze napojit dvě, tři nebo čtyři vnitřní jednotky pomocí Tkusů, resp. 3cestného rozdělovače. Venkovní jednotka RAVSMATE RAVSP14AT(8)E RAVSM2244AT8E RAVSM1403ATE RAVSP1404AT(8)E RAVSM2804AT8E Popis parametru rozvodů RAVSM03ATE RAVSP04AT(8)E Nejdelší trasa (L+a nebo L+b) 50 m 70(75) m 70 m Max. délka odbočky (a nebo b) 15 m 20 m 20 m Max. rozdíl délek odboček (ab) m m m Převýšení, venkovní výše (DH) 30 m 30 m 30 m Převýšení, venkovní níže (DH) 15 m 30 m 30 m Převýšení mezi vnitřními jednotkami (Dh) 0,5 m 0,5 m 0,5 m Délka rovného potrubí před Tkusy (m) 0,5 m 0,5 m 0,5 m Minimální délka trasy (L+a nebo L+b) 7,5 m 4 m 4 m Počet ohybů na trase (max počet) x x x 2+1 TWIN KIT Kombinace 2 vnitřních a 1 společné venkovní jednotky Rozložení chladícího výkonu v jedné velké místnosti nebo hale Vnitřní jednotky umístěny v jednom společném prostoru! Převýšení vnitřních jednotek max 0,5 m Automatické adresování jednotek při spuštění (master/slave) RBCTWP30E2 Sada Tkusů pro připojení 2 jednotek o výkonu á 5kW chl. (Tkus Tkus x PC board pro odrušení) 90 RBCTWP50E2 Sada Tkusů pro připojení 2 jednotek o výkonu á 7kW chl. (Tkus 15,915,915,9 + Tkus 9,59,59,5 + 2x PC board pro odrušení ) 95 RBCTWP1E Sada Tkusů pro připojení 2 jednotek o výkonu á kw nebo 12kW chl. (Tkus 25,4 + redukce 25,428,6 + Tkus 9,512,79,5) TRIPLE KIT Kombinace 3 vnitřních a 1 společné venkovní jednotky Rozložení chladícího výkonu ve velkém prostoru Vnitřní jednotky umístěny v jednom společném prostoru! Převýšení vnitřních jednotek max 0,5 m Automatické adresování jednotek při spuštění (master/slave) RBCTRP0E Sada 3cest. odboček pro připojení 3 jednotek o výkonu á 5kW nebo 7kW chl. (POZOR! Rozdělovače nelze nahradit pouze Tkusy kvůli stéjné délce tras rozvodů!!) 4+1 QUATRO KIT (DOUBLE TWIN) Kombinace 4 vnitřních a 1 společné venkovní jednotky Rozložení chladícího výkonu ve velkém prostoru Vnitřní jednotky umístěny v jednom společném prostoru! Převýšení vnitřních jednotek max 0,5 m Automatické adresování jednotek při spuštění (master/slave) 270, RBCDTW P1E Sestava 3 setů Tkusů pro QuatroKit tvarovky pro instalaci 4 vnitřních jednotek současně sání = Tkus 25,4 +redukce 25,428,6 + 2xTkus 1 + 2xTkus 12,712,7 kapalina = Tkus 9,512,79,5 + 2xTkus 9,59,59,5 + 2xTkus 6,49,56,4 280

17 KlimaClassic s.r.o. 20/04/01 VN VĚTRACÍ JEDNOTKY VN VĚTRACÍ JEDNOTKY S REKUPERACÍ Větrání např. nízkoenergetických staveb Přivádějí čerstvý vzduch do místnosti Křížový rekuperační výměník snižuje tepelné ztráty Přívod a odvod vzduchu dle potřeby Proti větrání bez rekuperace o 20 až 80% nižší tepelné ztráty Zajišťují větrání uzavřených prostor bez oken Součástí zařízení omyvatelný prachový fi ltr Stejná účinnost jak v letním tak zimním období Plastový odolný komorový rekuperační výměník Zpětné získávání tepla vč. odvlhčení přiváděného/odváděného vzduchu Možnost větrání přes bypass (bez rekuperace) OHŘEV NEBO CHLAZENÍ VZDUCHU BEZ TEPELNÉ ÚPRAVY VZDUCHU Směr ven Klapka: zavřena Proud přes Bypass Klapka: otevřena Směr ven Rekuperační výměník Režim s rekuperací tepla Směr dovnitř Rekuperační výměník Směr dovnitř Režim s Bypassem (prostá ventilace) zařízení Chlad. výk. Top. výk. Max.úč. rekup. (%) Vzduch. výkon (m3/h) Průměr výdechu vzduchu Ext. stat. tlak (Pa) LHEH, v/š/h Akustický tlak (db(a)/1m) Příkon / proud (W / A) Jednotková cena bez DPH Větrací jednotky s rekuperací VNM150HE 83,00% /900/ / 0, VNM250HE 81,50% /900/ / 0, VNM350HE 79,50% /900/ / 0, VNM500HE 78,00% /1140/ / 1, VNM650HE 76,50% /1140/ / 1, VNM800HE 77,50% /1189/ / 1, VNM00HE 77,00% /1189/ / 2, VNM1500HE 79,00% x /1189/ / 3, VNM2000HE 77,50% x /1189/ , / 5, Příslušenství rekuperačních jednotek NRC01HE Dálkový ovladač pro větrací jednotky VNMxxxHE, HEXE 1 NRB1HE On/Off adaptér pro větrací jednotky 1

18 18 19 KlimaClassic s.r.o. 20/04/01 RAV DVEŘNÍ CLONY RAV DVEŘNÍ CLONY CHARAKTERISTIKA Jistě jste to už zažili: přicházíte v chladném počasí z venku do vnitřních prostor, hned u dveří ucítíte teplý proud vzduchu a hned získáváte pocit, že se konečně ohřejete! Za toto příjemné uvítání mohla dveřní clona. Dveřní clony Toshiba/Tekadoor jsou nepostradatelnými pomocníky u vstupů do všech prostor jako jsou například velká nákupní centra. Naleznete je ale také v malých obchodech, administrativních budovách a průmyslových halách. Na jedné straně zpříjemňují zákazníkům vstup do těchto objektů, na druhé straně zajišťují zaměstnancům pracujícím uvnitř budov příjemné prostředí pro jejich práci. Dveřní clony díky použití řídicího systému Toshiba TCC Link jsou ideální pro integraci do inteligentních řídicích systémů budov. VLASTNOSTI informace o poruše a provozu zařízení individuální řízení signálem 0 V nebo ModBus (interface RBC FDP3PE) řízení přes vyšší řídící systémy ModBus (interface TCBIFMB640TLE + TCBPCNT30TLE2 v každé cloně) Lonworks (interface TCBIFLN642TLE + TCBPCNT30TLE2 v každé cloně) BACnet (interface BACnet Server + TCBPCNT30TLE2 v každé cloně) HLAVNÍ VÝHODY Maximální komfort Příjemný přechod z venkovního prostoru do interiéru. Úspora provozních nákladů Díky použití úsporných venkovních jednotek Toshiba získáte výhodu nejen principu tepelného čerpadla, ale účinnost přímého odparu. Velká variabilita provedení a instalace Zvolte si typ dveřní clony přesně podle požadavků uživatele nebo architekta. Pak už stačí jen zohlednit šířku a výšku dveří. Navíc lze volit provedení odstínu RAL. Snadné a jednoduché ovládání Ovládat zařízení lze pomocí standardního lokálního ovladače jako u jednotek RAV, přes centrální ovladač nebo přes Smart manager. Nejvyšší účinnost na trhu Použitím úsporných a výkonných venkovních jednotek řady Light Commercial DI / SDI a regulace TCCLink. Maximální využití kombinace jejich špičkových parametrů!

19 KlimaClassic s.r.o. 20/04/01 RAV DVEŘNÍ CLONY TYPY DVEŘNÍCH CLON Volně visící (CH) Kazetové (UH) Mezistropní (BH) ZÁSADY NÁVRHU DVEŘNÍCH CLON Parametry volby dveřních clon: Podle varianty provedení: volně visící, kazetová nebo mezistropní Podle výšky dveří: Medium (2,50 3,00 m) a Large (2,70 3,20 m) Podle šířky dveří: ve 4 délkách 1,00 m; 1,50 m; 2,00 m; 2,50 m Podle barvy RAL: standard bíla (RAL 90) jiné barvy na vyžádání Poznámka pro instalaci: Pro zavěšení použijte vždy tlumiče chvění Dveřní clona (označení) Šířka dveří (m) Výška dveří (m) Medium Large CT0 1,00 2,50 3,00 2,70 3,20 CT150 1,50 2,50 3,00 2,70 3,20 CT200 2,00 2,50 3,00 2,70 3,20 CT250 2,50 2,50 3,00 2,70 3,20 PODMÍNKY INSTALACE DVEŘNÍCH CLON Jednoduchá instalace jako u klasické klimatizace (split systém) Není potřeba instalovat odvod kondenzátu Možnost upřesnit požadavek na umístění elektroniky (variabilní umístění řídícího PCboardu a příslušenství) Provozní nastavení (DN kódy) plně nastaveno z výroby Jeden hlavní přívod pouze k venkovní jednotce (napájení clony přímo z venkovní jednotky) Snadný přístup k jednotce při instalaci / údržbě. 1fázová venkovní jednotka (230 V) Dálkový ovladač Kabel k ovladači Dveřní clona Propojovací kabel clona/venkovní jedn. Venkovní jednotka Hlavní přívod 1x230V 3fázová venkovní jednotka (3 x 400 V) Dálkový ovladač Kabel k ovladači Dveřní clona Propojovací kabel clona/venkovní jedn. Venkovní jednotka Hlavní přívod 3x400V PROVOZNÍ PODMÍNKY DVEŘNÍCH CLON Clony pracují pouze v režimu topení (tepelné čerpadlo) nebo ventilace (fan only) 3 stupně vzduchového výkonu dle požadavku uživatele V průběhu odtávání zůstává ventilátor dveřní clony v provozu Zkondenzovaná vlhkost při odtávání je zachycena do sběrače a následně odpařena (clony nepotřebují instalovat odvod kondenzátu) Směr prodění vzduchu: ven z místnosti Clona v režimu topení Klimatizace v režimu topení TOSHIBA Dveřní Air Curtain clona TOSHIBA Klimatizační jednotka STANDARDNÍ OVLADAČE TCCLINK Možnost použít všechny standardní ovladače RAV Variantní použití externího čidla teploty dle situace Napojení do centrálního ovládání TCC Link pomocí interface TCBPCNT30TLE2 Smart manager, ModBus, LONworks a BACnet RBCAMT32E RBCFDP3PE RBCAS21E2 RBCAMS41E RBCAMS51E TCBAX32E2

20 20 21 KlimaClassic s.r.o. 20/04/01 RAV DVEŘNÍ CLONY ZÁKLADNÍ VÝŠKA DVEŘÍ 2,5 3,0 M Standardní vzuchový výkon Provozní režimy: topení a pouze ventilace Venkovní jednotka RAV DI/SDI Snadný přístup při instalaci jednotky Provoz i při odtávání venkovní jednotky Doporučujeme použít pružné zavěšení dveřní clony Digitální řídící systém TCC Link Změna barvy RAL na vyžádání 3 rychlosti ventilace Nepotřebuje odvod kondenzátu Kooperace s německou fi rmou Tekadoor Volně visící (CH) Kazetové (UH) Mezistropní (BH) SAMOSTATNĚ VISÍCÍ CLONY Volně zavěšené pod podhledem nad dveřmi Jednoduchý elegantní design zařízení Chlazení Topení Vzduch. výkon (m3/h) Energ.třída v/š/h Max. šířka dveří Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo VÝŠKA DVEŘÍ 2,5 3,0 M DI 1 fáze SDI 1 fáze SDI 3 fáze RAVCT0CHM 8, /12/ ,63 / 12, RBCAMT32E ovladač RAVSM803ATE DI 550/780/ V RAVSP804ATPE SDI 890/900/ V RAVCT150CHM 11, /17/ ,78 / 18, RBCAMT32E ovladač RAVSMATE DI 795/900/320 46/ V 2 0 RAVSP14ATE SDI 40/900/320 47/ V RAVSP14AT8E SDI 3PHASE 40/900/ V RAVCT200CHM 14, /22/ ,6 / 20, RBCAMT32E ovladač RAVSM1403ATE DI 795/900/ V RAVSP1404ATE SDI 40/900/ V RAVSP1404AT8E SDI 3PHASE 40/900/ V RAVCT250CHM, /27/ ,53 / 24, RBCAMT32E ovladač RAVSM03ATE DI 40/900/ V RAVSP04AT8E SDI 3PHASE 40/900/ V

21 KlimaClassic s.r.o. 20/04/01 RAV DVEŘNÍ CLONY ZÁKLADNÍ KAZETOVÉ CLONY DO STROPU Zapuštěno do sníženého podhledu Viditelný pouze krycí panel zařízení Chlazení Topení Vzduch. výkon (m3/h) Energ.třída v/š/h Max. šířka dveří Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo VÝŠKA DVEŘÍ 2,5 3,0 M DI 1 fáze SDI 1 fáze SDI 3 fáze RAVCT0UHM 8, /50/ ,63 / 12, RBCAMT32E ovladač RAVSM803ATE DI 550/780/ V RAVSP804ATPE SDI 890/900/ V RAVCT150UHM 11, /1550/ ,78 / 18, RBCAMT32E ovladač RAVSMATE DI 795/900/320 46/ V 2 0 RAVSP14ATE SDI 40/900/320 47/ V RAVSP14AT8E SDI 3PHASE 40/900/ V RAVCT200UHM 14, /2050/ ,6 / 20, RBCAMT32E ovladač RAVSM1403ATE DI 795/900/ V RAVSP1404ATE SDI 40/900/ V RAVSP1404AT8E SDI 3PHASE 40/900/ V RAVCT250UHM, /2550/ ,53 / 24, RBCAMT32E ovladač RAVSM03ATE DI 40/900/ V RAVSP04AT8E SDI 3PHASE 40/900/ V MEZISTROPNÍ CLONY Zcela skrytá instalace nad podhledem; nutný servisní otvor Viditelné pouze nasávací a výdechové úzké mřížky Tepelné čerpadlo VÝŠKA DVEŘÍ 2,5 3,0 M DI 1 fáze SDI 1 fáze SDI 3 fáze RAVCT0BHM 8, /15/ ,63 / 12, RBCAMT32E ovladač RAVSM803ATE DI 550/780/ V RAVSP804ATPE SDI 890/900/ V RAVCT150BHM 11, /05/ ,78 / 18, RBCAMT32E ovladač RAVSMATE DI 795/900/320 46/ V 2 0 RAVSP14ATE SDI 40/900/320 47/ V RAVSP14AT8E SDI 3PHASE 40/900/ V RAVCT200BHM 14, /25/ ,6 / 20, RBCAMT32E ovladač RAVSM1403ATE DI 795/900/ V RAVSP1404ATE SDI 40/900/ V RAVSP1404AT8E SDI 3PHASE 40/900/ V RAVCT250BHM, /2605/ ,53 / 24, RBCAMT32E ovladač RAVSM03ATE DI 40/900/ V RAVSP04AT8E SDI 3PHASE 40/900/ V

22 22 23 KlimaClassic s.r.o. 20/04/01 RAV DVEŘNÍ CLONY VÝKONNĚJŠÍ VÝŠKA DVEŘÍ 2,7 3,2 M Zvýšený vzuchový výkon, vyšší rychlost vzduvch na výdechu dveřní clony Provozní režimy: topení a pouze ventilace Venkovní jednotka RAV DI/SDI Snadný přístup při instalaci jednotky Provoz i při odtávání venkovní jednotky Doporučujeme použít pružné zavěšení dveřní clony Digitální řídící systém TCC Link Změna barvy RAL na vyžádání 3 rychlosti ventilace Nepotřebuje odvod kondenzátu Kooperace s německou fi rmou Tekadoor Volně visící (CH) Kazetové (UH) Mezistropní (BH) SAMOSTATNĚ VISÍCÍ CLONY Volně zavěšené pod podhledem nad dveřmi Jednoduchý elegantní design zařízení Chlazení Topení Vzduch. výkon (m3/h) Energ.třída v/š/h Max. šířka dveří Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo VÝŠKA DVEŘÍ 2,7 3,2 M DI 1 fáze SDI 1 fáze SDI 3 fáze RAVCT0CHL 8, /12/ ,89 /, RBCAMT32E ovladač RAVSM803ATE DI 550/780/ V RAVSP804ATPE SDI 890/900/ V RAVCT150CHL 11, /17/ ,15 / 19, RBCAMT32E ovladač RAVSMATE DI 795/900/320 46/ V 2 0 RAVSP14ATE SDI 40/900/320 47/ V RAVSP14AT8E SDI 3PHASE 40/900/ V RAVCT200CHL 14, /22/ ,31 / 22, RBCAMT32E ovladač RAVSM1403ATE DI 795/900/ V RAVSP1404ATE SDI 40/900/ V RAVSP1404AT8E SDI 3PHASE 40/900/ V RAVCT250CHL, /27/ ,34 / 26, RBCAMT32E ovladač RAVSM03ATE DI 40/900/ V RAVSP04AT8E SDI 3PHASE 40/900/ V

23 KlimaClassic s.r.o. 20/04/01 RAV DVEŘNÍ CLONY VÝKONNĚJŠÍ KAZETOVÉ CLONY DO STROPU Zapuštěno do sníženého podhledu Viditelný pouze krycí panel zařízení Chlazení Topení Vzduch. výkon (m3/h) Energ.třída v/š/h Max. šířka dveří Akustický tlak (db(a)/1m) Příkon/proud (kw / A) Napětí (V) jednotková za sestavu Tepelné čerpadlo VÝŠKA DVEŘÍ 2,7 3,2 M DI 1 fáze SDI 1 fáze SDI 3 fáze RAVCT0UHL 8, /50/ ,89 /, RBCAMT32E ovladač RAVSM803ATE DI 550/780/ V RAVSP804ATPE SDI 890/900/ V RAVCT150UHL 11, /1550/ ,15 / 19, RBCAMT32E ovladač RAVSMATE DI 795/900/320 46/ V 2 0 RAVSP14ATE SDI 40/900/320 47/ V RAVSP14AT8E SDI 3PHASE 40/900/ V RAVCT200UHL 14, /2050/ ,31 / 22, RBCAMT32E ovladač RAVSM1403ATE DI 795/900/ V RAVSP1404ATE SDI 40/900/ V RAVSP1404AT8E SDI 3PHASE 40/900/ V RAVCT250UHL, /2550/ ,34 /26, RBCAMT32E ovladač RAVSM03ATE DI 40/900/ V RAVSP04AT8E SDI 3PHASE 40/900/ V MEZISTROPNÍ CLONY Zcela skrytá instalace nad podhledem; nutný servisní otvor Viditelné pouze nasávací a výdechové úzké mřížky Tepelné čerpadlo VÝŠKA DVEŘÍ 2,7 3,2 M DI 1 fáze SDI 1 fáze SDI 3 fáze RAVCT0BHL 8, /15/ ,89 /, RBCAMT32E ovladač RAVSM803ATE DI 550/780/ V RAVSP804ATPE SDI 890/900/ V RAVCT150BHL 11, /05/ ,15 / 19, RBCAMT32E ovladač RAVSMATE DI 795/900/320 46/ V 2 0 RAVSP14ATE SDI 40/900/320 47/ V RAVSP14AT8E SDI 3PHASE 40/900/ V RAVCT200BHL 14, /25/ ,31/ 22, RBCAMT32E ovladač RAVSM1403ATE DI 795/900/ V RAVSP1404ATE SDI 40/900/ V RAVSP1404AT8E SDI 3PHASE 40/900/ V RAVCT250BHL, /2605/ ,34 / 26,4 0 RBCAMT32E ovladač RAVSM03ATE DI 40/900/ V RAVSP04AT8E SDI 3PHASE 40/900/ V

24 24 25 KlimaClassic s.r.o. 20/04/01 RAV OVLADAČE A ŘÍDÍCÍ SYSTÉM TCCLINK LOKÁLNÍ DÁLKOVÉ OVLADAČE OVLADAČE KABELOVÉ A PŘÍSLUŠENSTVÍ Bipolární dvouvodičové zapojení ovládacích prvků Obousměrné komunikace se zařízením Výhodou v kancelářích a tech. místnostech Možnost vzájemně kombinovat ovládací prvky 2 ovladače umístění též v jiném prostoru (např. ve velínu) kombinace lokálních ovladačů s centrálními... RBCAMT32E RBCAMS41E RBCAMS51EES RBCAS21E2 TCBEXS21TLE Příslušenství externí měření teploty TCBTC21LE2 Základní ovladač s LCD pro jednotky sysému TCCLink ovladač s plným řízením a možností programování DI/SDI slouží i pro programování a servisní nastavení jednotek, neztratí se! Ovladač s týdenním časovačem a LCD 8 programových nastavení pro každý den mimo časovače stejné funkce jako AMT32E Komfortní ovladač s podsvíceným LCD displejem, multijazykový (E,D), HotKeys týdenní časovač, přesnost nastavení 0,5 C, ECOfunkce pro řízení výkonu moderní design, ovládání přes Menu, vestavěný teplotní senzor TA Zjednodušený ovladač s LCD (pro RAV SM,UT,KRT a CT) tzv. hotelový ovladač se zjednodušenými ovládacími funkcemi přehledné, jednoduché ovládání srozumitelné hostům 7denní časovač provozu (3 cykly denně/7 dní v týdnu) denní programování (možno speciálně pro SO a NE) použití v kombinaci s RBCAMT32E nebo TCBSC642TLE2) Externí teplotní senzor prostoru pro jednotky DI/SDI/BIG pro všechna zařízení DI/SDI/BIG mimo RAV SMxxxXTE přesné umístění v měřené teplotní zóně, kabel 2x0,75 stíněný DÁLKOVÉ IR OVLADAČE A PŘIJÍMAČE Možnost dálkového infra ovládání jednotek RAS/RAV RBCCombi Control RBCAX32U(W)E RBCAX32CE2 RBCAX23UW(W)E TCBAX32E2 Smartphone aplikace ovladač ovládaný přes mobilní aplikace a SMS Pro 4cestné kazetové jednotky infra dálkový ovladač včetně přijímače přijímač integrován do rohového dílu krycího panelu kazety pro DI/SDI RAV SMxxx4 UTE pro panel RBCU31PG(W)E pro panel RBC U31PG(W)E (RAV) Pro podstropní jednotky a 1cestné kazety infra dálkový ovladač včetně přijímače přijímač integrovatelný do šasi všech jednotek RAV SMxxxCTE Pro 2cestné kazetové jednotky (série 2) infra dálkový ovladač včetně přijímače přijímač integrovaný do šasi jednotek MMUAPXXX2WH Univerzální infra dálkový ovladač a přijímač infra dálkový ovladač včetně přijímače pro univerzální použití pro jednotky RAV DI/SDI, montáž přijímače na stěnu nebo strop

25 KlimaClassic s.r.o. 20/04/01 RAV OVLADAČE A ŘÍDÍCÍ SYSTÉM TCCLINK CENTRÁLNÍ OVLADAČE SMART MANAGER (ŘÍZENÍ PŘES PC, MONITORING SPOTŘEBY) Přístup přes webové rozhraní lokální sítě uživatele Dohledové funkce (max., min. teplota, blokace ovladačů...) Zapojení přes IP adresu (přes HUB) Až 32 uživatelů (jméno, heslo, přístupová práva), max. 4 současně Příslušenství: Energy monitoring, General purpose, Analog Interface RAV DI/SDI přes PCNT30E2 (pro KRT není nutný) BMSSM1280ETLE Smart manager s analýzou provozních dat (Centrální ovladač + ovládání přes PC + připojení přes HUB místní sítí Intranet) Příslušenství rozhraní mezi DI/SDI a Smart manager TCC Link TCBPCNT30TLE2 Adaptér pro připojení RAV DI a SDI na TCCLink BUS (řídící systém SMMS) 115 BMSIFWH5E Interface pro měření spotřeby energie až pro 8 generátorů pulsů (RS485) Generátor pulsů Generátor pulsů s frekvencí cca 1 puls = 1 kwh (jiný dodavatel) na dotaz CENTRÁLNÍ OVLADAČ A ŘÍDÍCÍ PANEL Řízení ovládání více jednotek dle adresy Ideální do prostoru recepce a velínů Jeden ovladač až pro, resp. 64 vnitřních jednotek nebo skupin Signalizace provozu nebo poruchy jednotky TCBCC3TLE2 TCBSC642TLE2 Centrální ovládací ON/OFF panel až pro jednotek/skupin přehledný panel s indikací provozu podsvětlením tlačítek nutno použít v kombinaci s adaptérem TCBPCNT30E2 Centrální ovladač až pro 64 jednotek (4 zóny po ti jednotkách/skupinách) výstup pro hlášení sdružené poruchy beznapětťovým kontaktem nutno použít v kombinaci s adaptérem TCBPCNT30E KONEKTORY PRO PC BOARD VNITŘNÍ JEDNOTKY KONEKTORY PRO PCBOARD VNITŘNÍ JEDNOTKY Konektory pro obsluhu rozhranní PCboardu Speciální vstupní a výstupní signály, ovládací funkce Vstup Výstup Popis funkce a použití konektoru /1ks TCBKBCN32VEE CN32 Ext. ventilátor ON/OFF ovládání tlačítkem na ovladači (např. čerstvý vzduch) 5 TCBKBCN60OPE CN60 Hlášení COOL&DRY, HEAT, DEFROST, běží vnitř. ventilátor, ThermoON. 9 TCBKBCN61HAE CN61 HAterminal IN ext. ON/OFF, blokace tlač. ON/OFF; OUT signál provozu, alarmu. 9 TCBKBCN70OAE CN70 Vstup externí alarm (vč. signalizace na LCD, vnitř. jednotka zůstane v provozu) 5 TCBKBCN73DEE CN73 Vynucený provoz zařízení (provoz bez ohledu na teplotu a údaje termostatu) 5 TCBKBCN80EXE CN80 Hlášení blokace ext. alarmem a vynuceného provozu ThermoOFF. 5

26 26 27 KlimaClassic s.r.o. 20/04/01 RAV PŘÍSLUŠENSTVÍ MODULY A ŘÍDÍCÍ PC BOARDY MODULY PRO HLÁŠENÍ PROVOZU A PORUCHY, PROVOZNÍ ZÁLOHA Signalizace provozních stavů a řízení pro jiné řídící systémy * Neoriginální příslušenství TCBIFCB4E2 Modul signalizace chodu a poruchy vč. zapnutí pro vnitřní jednotky hlášení poruchy zařízení externí zapnutí/vypnutí (přesné zapnutí/vypnutí) 325 TCBIFCB3E* Modul signalizace poruchy vč. zapnutí pro vnitřní jednotky hlášení poruchy zařízení ext. zapnutí/vypnutí (tzv. poslední povel ) 260 TCBIFCB2E* Modul signalizace chodu a poruchy bez zapnutí pro vnitřní jednotky hlášení poruchy zařízení hlášení provozu zařízení 180 TCUSBEVO1 SWITCH Box Modul pro střídání provozu 2 jednotek vč. vyhodnocení alarmu+stejné prov. hodiny Pozor! Nutno objednat + 1xSafety Thermostat NT900062M Safety Thermostat Bezpečnostní ochranný termostat (kontrolní termostat pro SWITCHbox) 1 MODULY PRO VNITŘNÍ JEDNOTKY Převodníky mezi jednotkami RAV a vyšším řídícím systémem TCCLink TCBIFCB5PE RBCFDP3PE TCBIFGSM1E Window Switch/Card adapter PCboard pro okenní kontakt (nebo kartový systém) zapnutí/vypnutí po změně návrat do předchozího stavu X zůstaň vypnutý a čekej povel Analog Interface Modul řízení 0V volba teploty, otáček ventilátoru, režimu, on/off, lamely MODbus Interface Modul pro připojení 1 vnitřní jednotky na sběrnici MODbus (KRT již modul obsahuje z výroby) GSM Control Interface Modul pro ovládání RAV DI/SDI/BIG, SMMSi vnitřních a SuperDaiseikai pomocí modemu GSM nebo telefonu TCBPCNT30TLE2 Adaptér TCCLink BUS připojení RAV DI a SDI pod adresovaný systém SMMSi (pro zapojení RAV DI / SDI / BIG do TCC řídících systémů KRT již mají převodník sériově!) 115 TCBPX0E Elektrobox pro TCBIFCB5PE a TCBPCNT30TLE2 34 MODULY PRO VENKOVNÍ JEDNOTKY Snížení výkonu venkovní jednotky DI/BIGDI/SDI Omezení výkonu 0% 50% 75% Např. při potřebě omezení příkonu zařízení v daném čase Nastavení nočního režimu provozu Tichý režim nočního provozu (útlum až 5dB) Signalizace poruchy DI z venkovní jednotky TCBPCOS1E2 TCBKBOS1E Power modul pro DI jednotky (nikoliv pro SDI nebo BIG DI) snížení výkonu venkovních SM jednotek na 50%75%0%, noční tichý provoz, signalizace provozu kompresoru Alarm modul Modul hlášení poruchy pro umístění do venkovní jednotky pouze pro SI/SDI série 4 (velikost 11,14 a ) a pro RAV BIGDI
