NÁVOD K OBSLUZE SKLOKERAMICKÉ VARNÉ DESKY S DOTYKOVÝM OVLÁDÁNÍM. Sklokeramickou desku používejte teprve po přečtení tohoto návodu

Transkript

1 NÁVOD K OBSLUZE SKLOKERAMICKÉ VARNÉ DESKY S DOTYKOVÝM OVLÁDÁNÍM Sklokeramickou desku používejte teprve po přečtení tohoto návodu

2 VÁŽENÍ ZÁKAZNÍCI, Deska Amica je spojením jednoduchosti obsluhy a dokonalé efektivity. Po přečtení tohoto návodu bude pro Vás obsluha sklokeramické desky velice jednoduché. Před zabalením a expedicí je každá deska podrobená důkladným bezpečnostním a funkčním zkouškám. Před uvedením do provozu, si prosím důkladně přečtěte tento návod k obsluze. Dodržování pokynů uvedených v návodu zaručí správné používání zařízení. Tento návod uchovávejte tak, abyste jej měli kdykoliv k dispozici. Důkladně dodržujte pokyny uvedené v návodu k obsluze, protože jen tak můžete předcházet nešťastným nehodám. Pozor! Zařízení nepoužívejte před přečtením / pochopením tohoto návodu. Zařízení bylo navrženo jako zařízení určené k vaření. Každé jiné použití (např. vytápění místností) není v souladu s jeho určením a může být nebezpečné. Výrobce si vyhrazuje právo na možnost provádění změn, které nemají vliv na funkci zařízení. Nejste si jistí? Ne vše, co je uvedeno v návodu, je srozumitelné volejte Servisní centrum, kde Vám rádi poradíme. tel

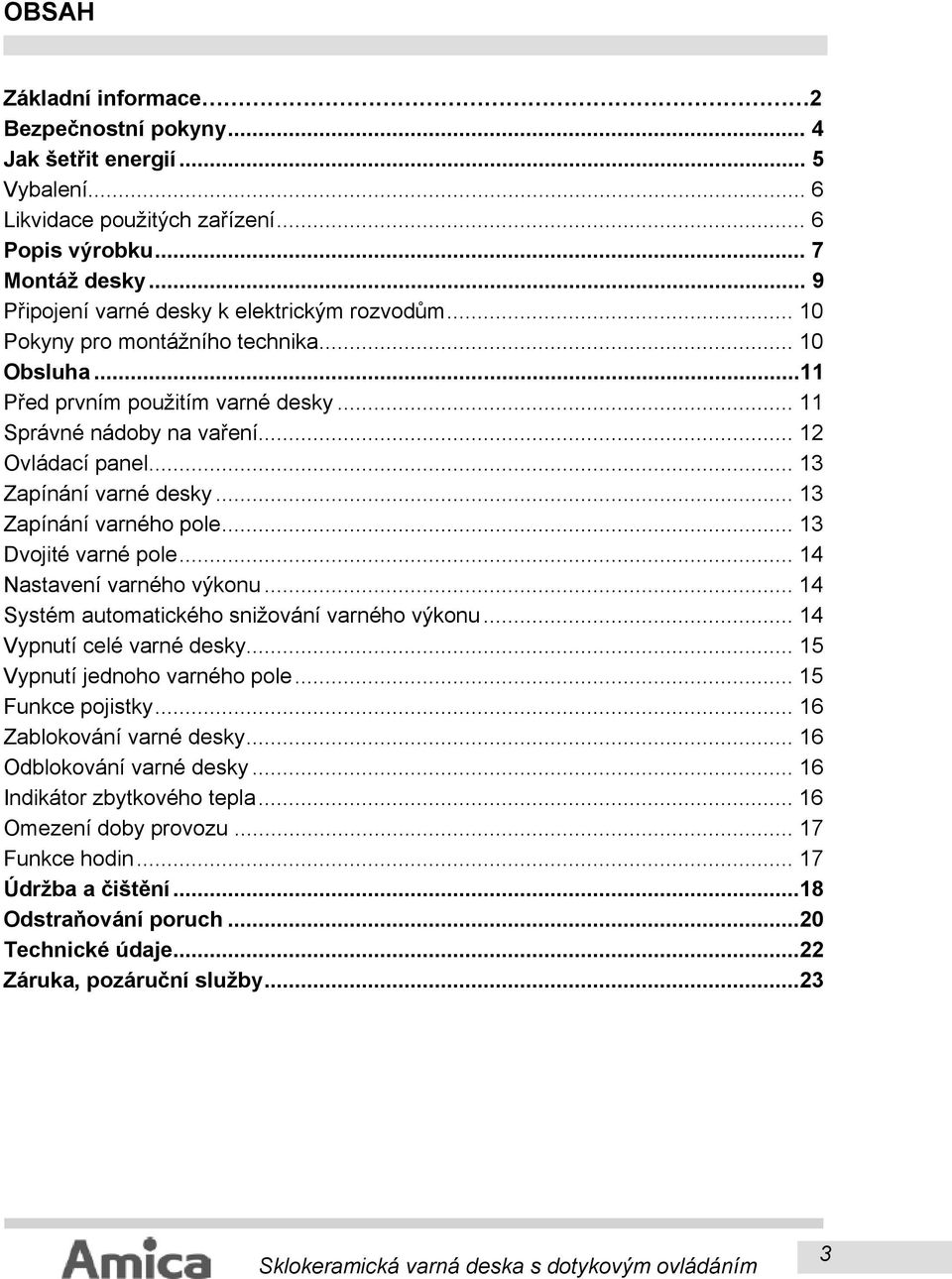

3 OBSAH Základní informace 2 Bezpečnostní pokyny... 4 Jak šetřit energií... 5 Vybalení... 6 Likvidace použitých zařízení... 6 Popis výrobku... 7 Montáž desky... 9 Připojení varné desky k elektrickým rozvodům Pokyny pro montážního technika Obsluha...11 Před prvním použitím varné desky Správné nádoby na vaření Ovládací panel Zapínání varné desky Zapínání varného pole Dvojité varné pole Nastavení varného výkonu Systém automatického snižování varného výkonu Vypnutí celé varné desky Vypnutí jednoho varného pole Funkce pojistky Zablokování varné desky Odblokování varné desky Indikátor zbytkového tepla Omezení doby provozu Funkce hodin Údržba a čištění...18 Odstraňování poruch...20 Technické údaje...22 Záruka, pozáruční služby

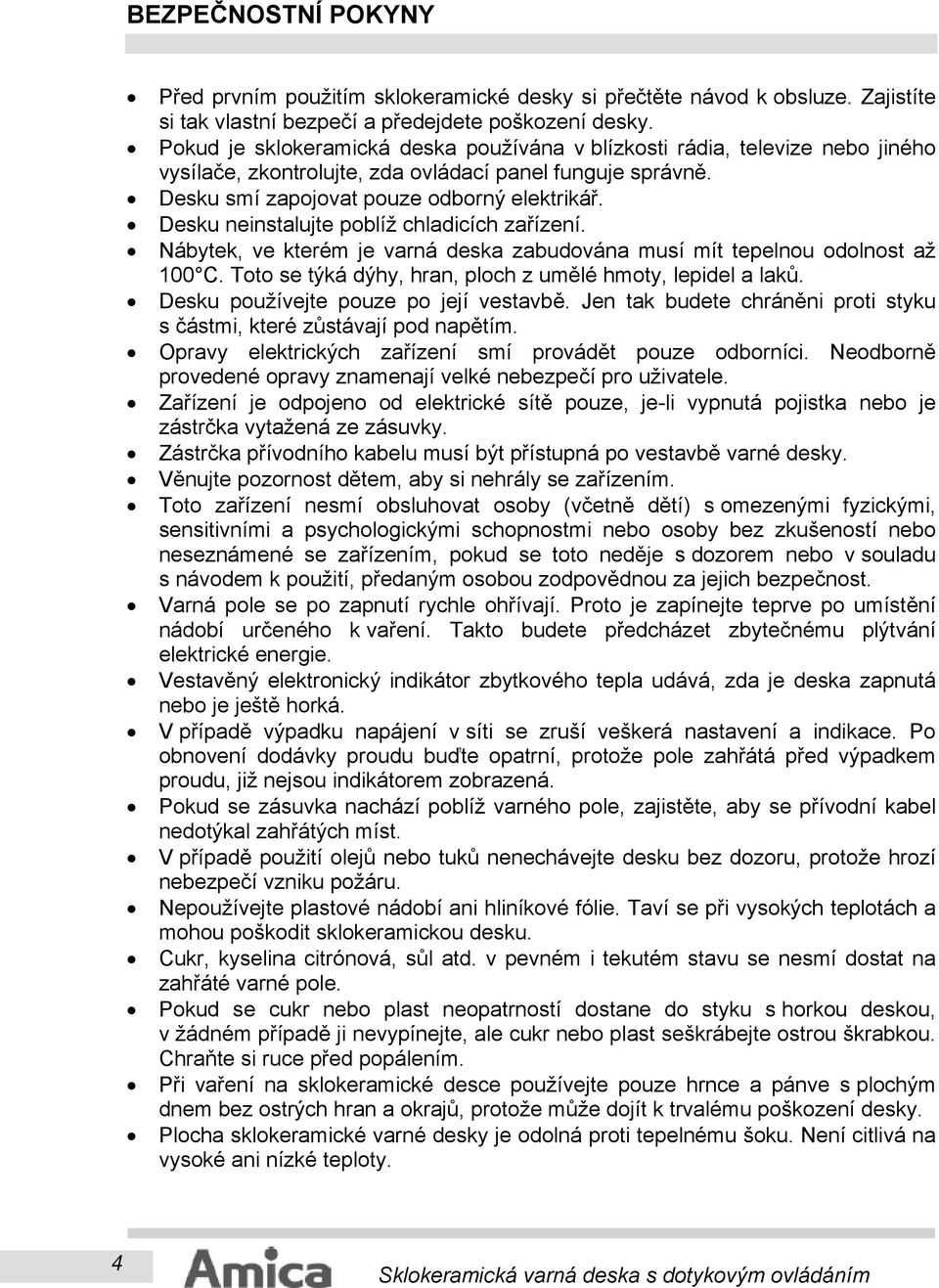

4 BEZPEČNOSTNÍ POKYNY Před prvním použitím sklokeramické desky si přečtěte návod k obsluze. Zajistíte si tak vlastní bezpečí a předejdete poškození desky. Pokud je sklokeramická deska používána v blízkosti rádia, televize nebo jiného vysílače, zkontrolujte, zda ovládací panel funguje správně. Desku smí zapojovat pouze odborný elektrikář. Desku neinstalujte poblíž chladicích zařízení. Nábytek, ve kterém je varná deska zabudována musí mít tepelnou odolnost až 100 C. Toto se týká dýhy, hran, ploch z umělé hmoty, lepidel a laků. Desku používejte pouze po její vestavbě. Jen tak budete chráněni proti styku s částmi, které zůstávají pod napětím. Opravy elektrických zařízení smí provádět pouze odborníci. Neodborně provedené opravy znamenají velké nebezpečí pro uživatele. Zařízení je odpojeno od elektrické sítě pouze, je-li vypnutá pojistka nebo je zástrčka vytažená ze zásuvky. Zástrčka přívodního kabelu musí být přístupná po vestavbě varné desky. Věnujte pozornost dětem, aby si nehrály se zařízením. Toto zařízení nesmí obsluhovat osoby (včetně dětí) s omezenými fyzickými, sensitivními a psychologickými schopnostmi nebo osoby bez zkušeností nebo neseznámené se zařízením, pokud se toto neděje s dozorem nebo v souladu s návodem k použití, předaným osobou zodpovědnou za jejich bezpečnost. Varná pole se po zapnutí rychle ohřívají. Proto je zapínejte teprve po umístění nádobí určeného k vaření. Takto budete předcházet zbytečnému plýtvání elektrické energie. Vestavěný elektronický indikátor zbytkového tepla udává, zda je deska zapnutá nebo je ještě horká. V případě výpadku napájení v síti se zruší veškerá nastavení a indikace. Po obnovení dodávky proudu buďte opatrní, protože pole zahřátá před výpadkem proudu, již nejsou indikátorem zobrazená. Pokud se zásuvka nachází poblíž varného pole, zajistěte, aby se přívodní kabel nedotýkal zahřátých míst. V případě použití olejů nebo tuků nenechávejte desku bez dozoru, protože hrozí nebezpečí vzniku požáru. Nepoužívejte plastové nádobí ani hliníkové fólie. Taví se při vysokých teplotách a mohou poškodit sklokeramickou desku. Cukr, kyselina citrónová, sůl atd. v pevném i tekutém stavu se nesmí dostat na zahřáté varné pole. Pokud se cukr nebo plast neopatrností dostane do styku s horkou deskou, v žádném případě ji nevypínejte, ale cukr nebo plast seškrábejte ostrou škrabkou. Chraňte si ruce před popálením. Při vaření na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých hran a okrajů, protože může dojít k trvalému poškození desky. Plocha sklokeramické varné desky je odolná proti tepelnému šoku. Není citlivá na vysoké ani nízké teploty. 4

5 BEZPEČNOSTNÍ POKYNY Předcházejte nárazům jakýchkoliv předmětu na desku. Bodové nárazy např. padající nádobka s kořením může v nejhorším případě způsobit prasknutí nebo rozbití sklokeramické desky. Skrz poškozená místa může, k částem desky pod napětím, pronikat překypělý obsah hrnce. Pokud dojde k prasknutí sklokeramické desky, okamžitě ji odpojte od sítě, zabráníte tak možnosti zásahu elektrickým proudem. Dodržujte pokyny týkající se ošetřování a čištění sklokeramické desky. V případě nesprávného zacházení se sklokeramickou deskou, neneseme odpovědnost vyplývající ze záruky. Je-li zařízení vybaveno halogenovými varnými poli, dívání se na ně může být škodlivé. JAK ŠETŘIT ENERGIÍ Ten, kdo zodpovědně využívá energií, šetří nejen své peníze, ale také jedná v souladu s potřebami životního prostředí. Pomozte proto šetřit elektrickou energií! A jak na to: Používejte správné nádobí na vaření. Hrnce s plochým a hrubým dnem umožňují ušetřit až 1/3 elektrické energie. Pamatujte na pokličku, v opačném případě se spotřeba elektrické energie zvýší čtyřnásobně! Přizpůsobte nádobí ploše varného pole. Udržujte čistá varná pole i dna nádobí. Nečistoty brání prostupu tepla silně připálené nečistoty je možné odstranit pouze prostředky, které nejsou šetrné k životnímu prostřednímu. Vyhýbejte se zbytečnému dívání pod pokličku Neinstalujte desku v bezprostřední blízkosti chladniček / mrazniček. Spotřeba elektrické energie zbytečně roste. Nádobí na vaření nesmí být nikdy menší než varné pole. 5

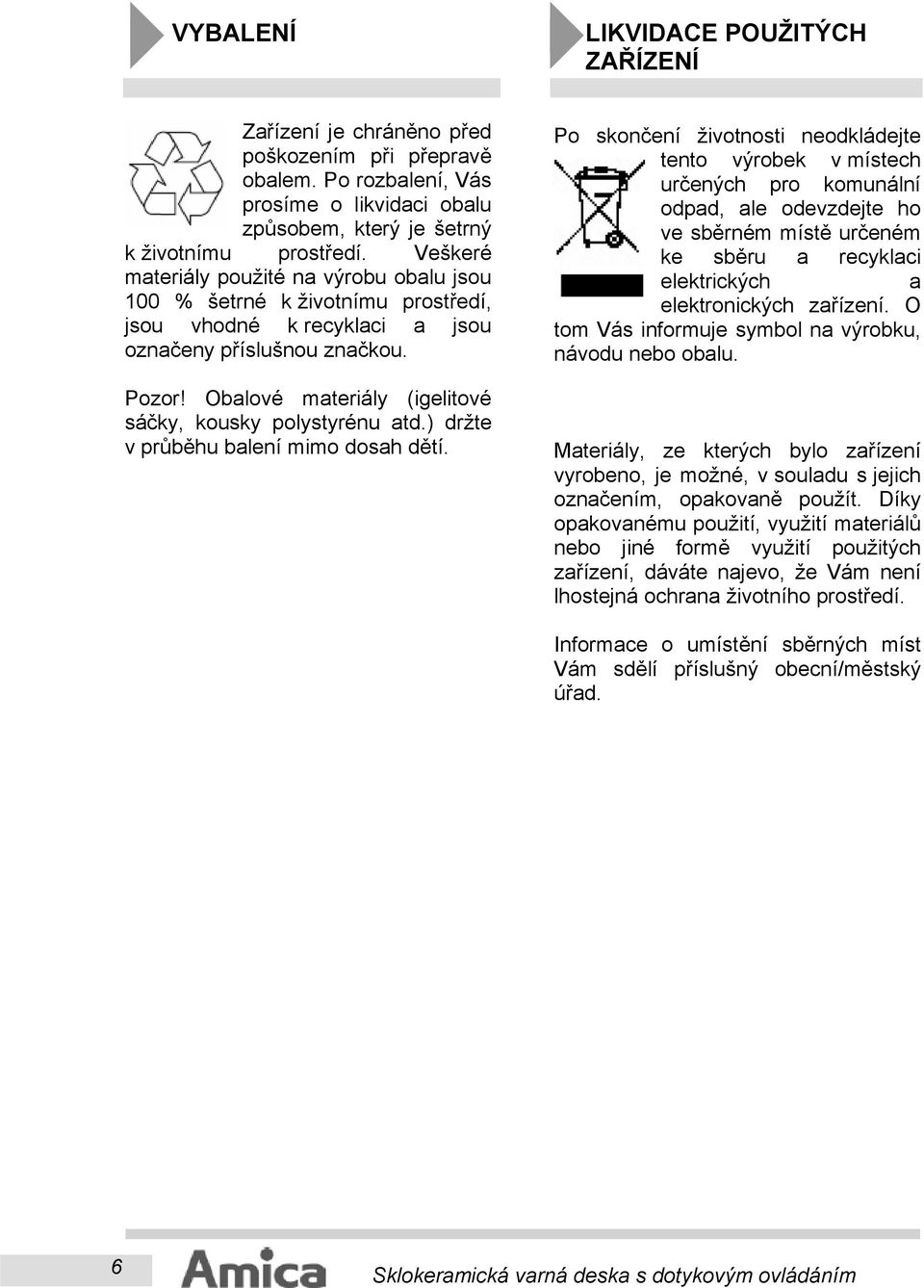

6 VYBALENÍ LIKVIDACE POUŽITÝCH ZAŘÍZENÍ Zařízení je chráněno před poškozením při přepravě obalem. Po rozbalení, Vás prosíme o likvidaci obalu způsobem, který je šetrný k životnímu prostředí. Veškeré materiály použité na výrobu obalu jsou 100 % šetrné k životnímu prostředí, jsou vhodné k recyklaci a jsou označeny příslušnou značkou. Pozor! Obalové materiály (igelitové sáčky, kousky polystyrénu atd.) držte v průběhu balení mimo dosah dětí. Po skončení životnosti neodkládejte tento výrobek v místech určených pro komunální odpad, ale odevzdejte ho ve sběrném místě určeném ke sběru a recyklaci elektrických a elektronických zařízení. O tom Vás informuje symbol na výrobku, návodu nebo obalu. Materiály, ze kterých bylo zařízení vyrobeno, je možné, v souladu s jejich označením, opakovaně použít. Díky opakovanému použití, využití materiálů nebo jiné formě využití použitých zařízení, dáváte najevo, že Vám není lhostejná ochrana životního prostředí. Informace o umístění sběrných míst Vám sdělí příslušný obecní/městský úřad. 6

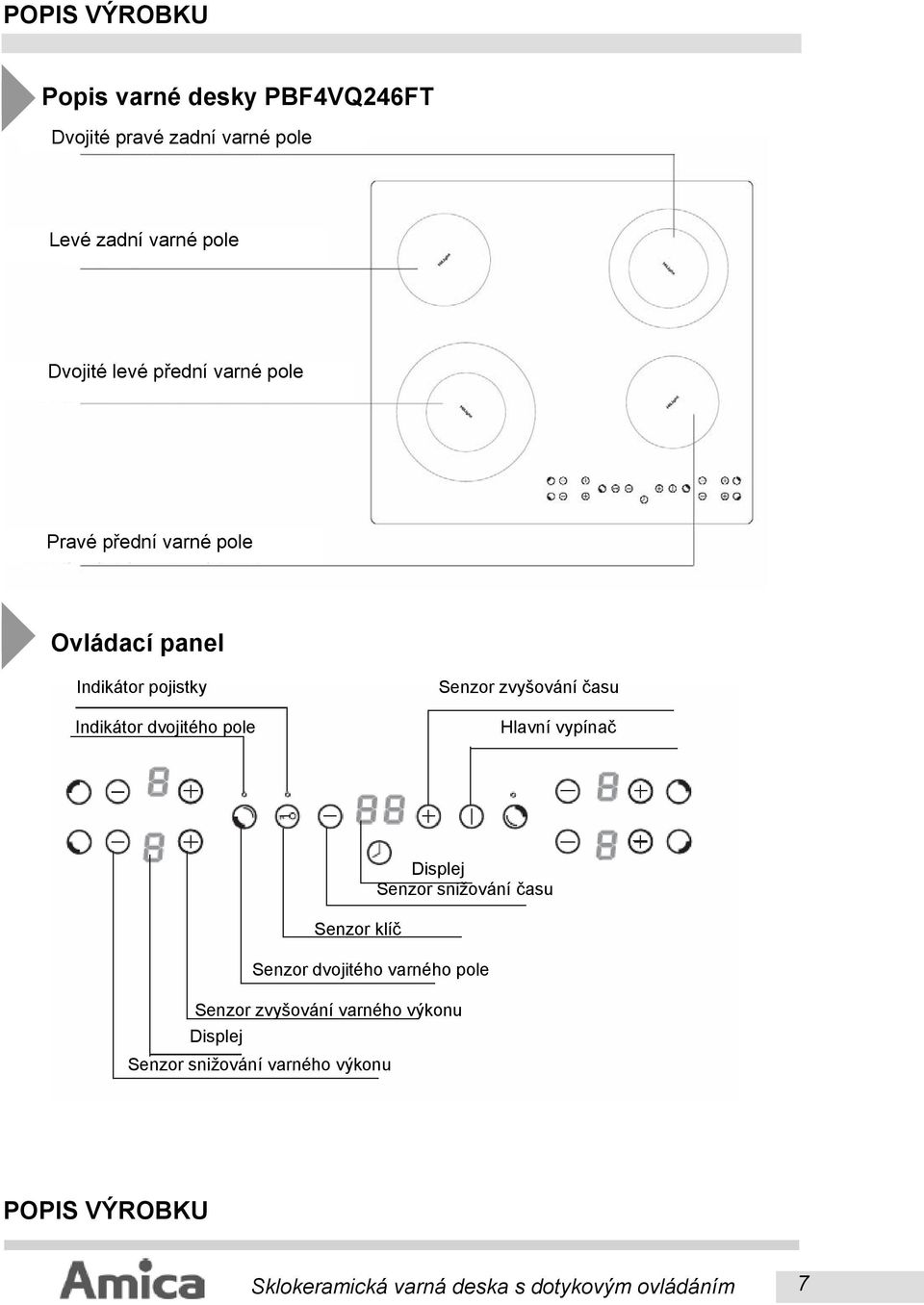

7 POPIS VÝROBKU Popis varné desky PBF4VQ246FT Dvojité pravé zadní varné pole Levé zadní varné pole Dvojité levé přední varné pole Pravé přední varné pole Ovládací panel Indikátor pojistky Indikátor dvojitého pole Senzor zvyšování času Hlavní vypínač Senzor klíč Displej Senzor snižování času Senzor dvojitého varného pole Senzor zvyšování varného výkonu Displej Senzor snižování varného výkonu POPIS VÝROBKU 7

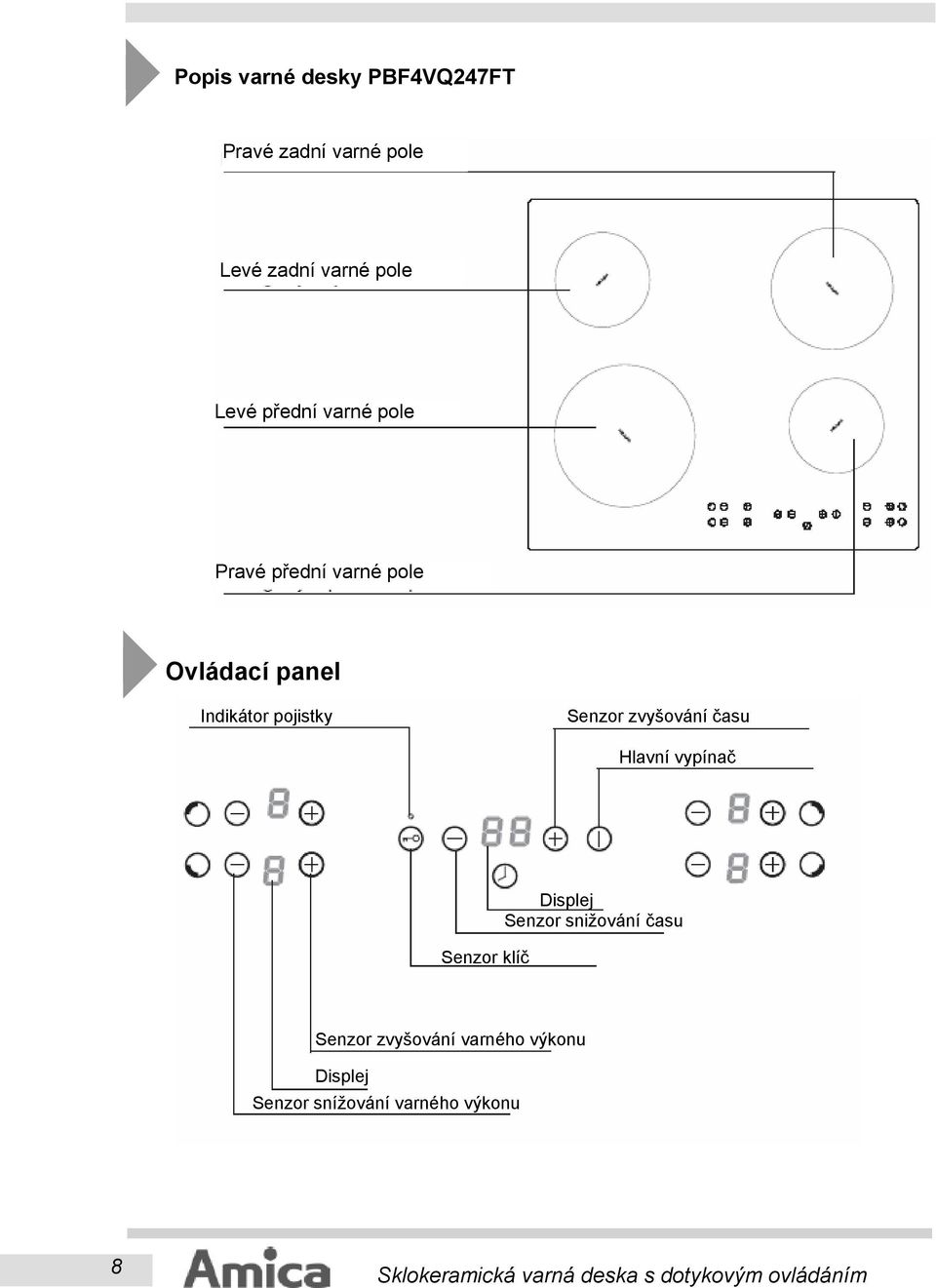

8 Popis varné desky PBF4VQ247FT Pravé zadní varné pole Levé zadní varné pole Levé přední varné pole Pravé přední varné pole Ovládací panel Indikátor pojistky Senzor zvyšování času Hlavní vypínač Senzor klíč Displej Senzor snižování času Senzor zvyšování varného výkonu Displej Senzor snížování varného výkonu 8

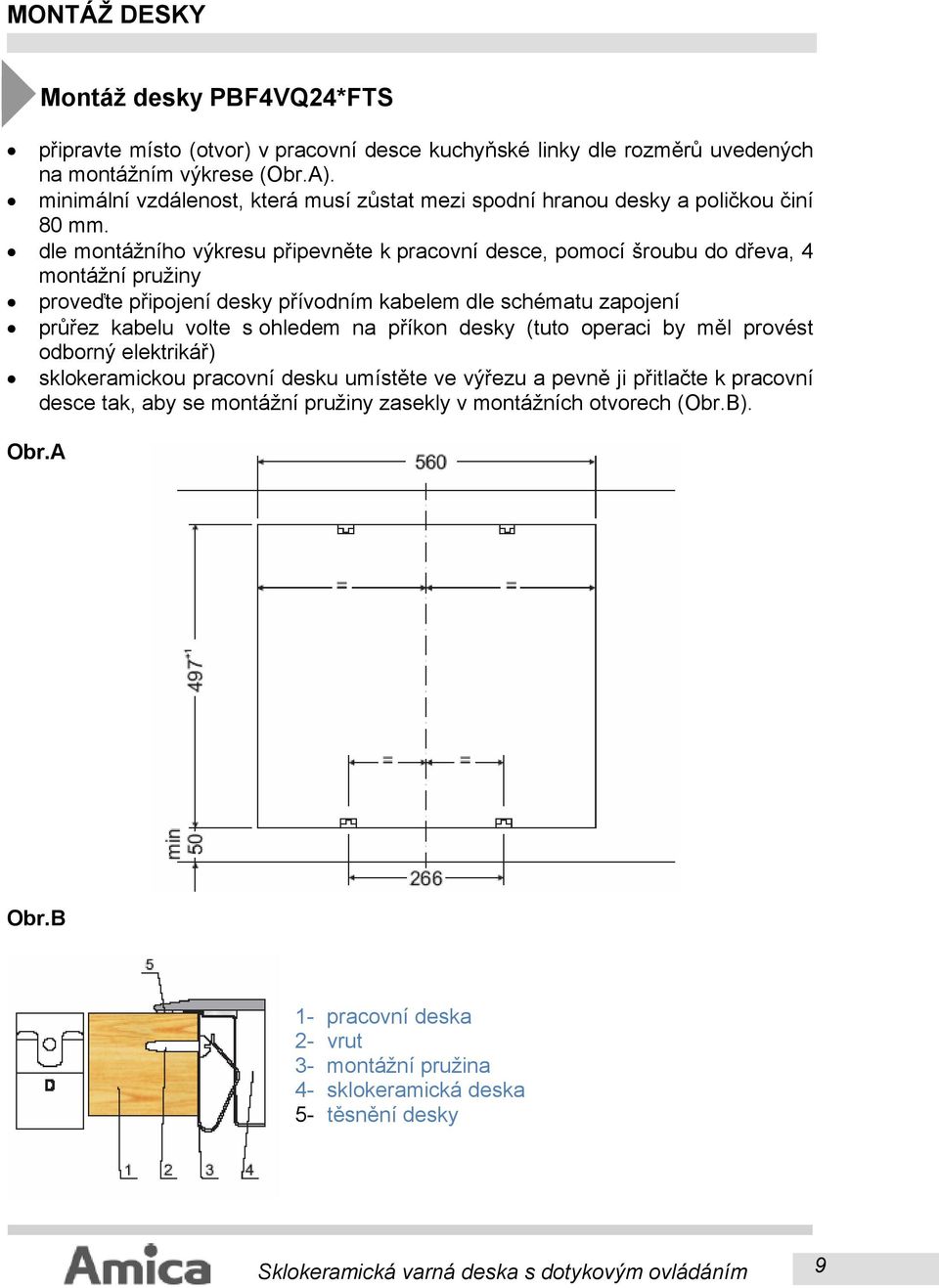

9 MONTÁŽ DESKY Montáž desky PBF4VQ24*FTS připravte místo (otvor) v pracovní desce kuchyňské linky dle rozměrů uvedených na montážním výkrese (Obr.A). minimální vzdálenost, která musí zůstat mezi spodní hranou desky a poličkou činí 80 mm. dle montážního výkresu připevněte k pracovní desce, pomocí šroubu do dřeva, 4 montážní pružiny proveďte připojení desky přívodním kabelem dle schématu zapojení průřez kabelu volte s ohledem na příkon desky (tuto operaci by měl provést odborný elektrikář) sklokeramickou pracovní desku umístěte ve výřezu a pevně ji přitlačte k pracovní desce tak, aby se montážní pružiny zasekly v montážních otvorech (Obr.B). Obr.A Obr.B 1- pracovní deska 2- vrut 3- montážní pružina 4- sklokeramická deska 5- těsnění desky 9

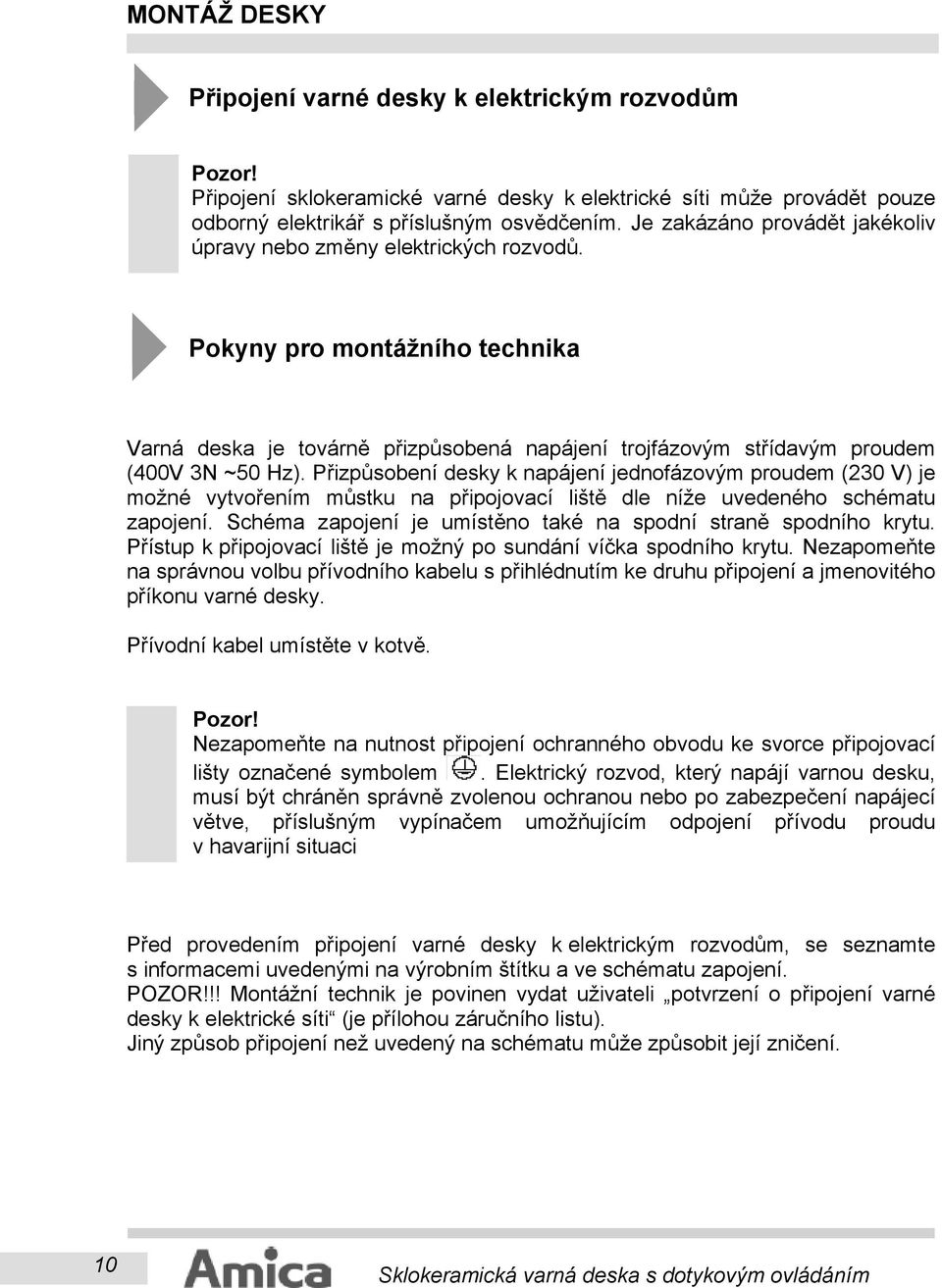

10 MONTÁŽ DESKY Připojení varné desky k elektrickým rozvodům Pozor! Připojení sklokeramické varné desky k elektrické síti může provádět pouze odborný elektrikář s příslušným osvědčením. Je zakázáno provádět jakékoliv úpravy nebo změny elektrických rozvodů. Pokyny pro montážního technika Varná deska je továrně přizpůsobená napájení trojfázovým střídavým proudem (400V 3N ~50 Hz). Přizpůsobení desky k napájení jednofázovým proudem (230 V) je možné vytvořením můstku na připojovací liště dle níže uvedeného schématu zapojení. Schéma zapojení je umístěno také na spodní straně spodního krytu. Přístup k připojovací liště je možný po sundání víčka spodního krytu. Nezapomeňte na správnou volbu přívodního kabelu s přihlédnutím ke druhu připojení a jmenovitého příkonu varné desky. Přívodní kabel umístěte v kotvě. Pozor! Nezapomeňte na nutnost připojení ochranného obvodu ke svorce připojovací lišty označené symbolem. Elektrický rozvod, který napájí varnou desku, musí být chráněn správně zvolenou ochranou nebo po zabezpečení napájecí větve, příslušným vypínačem umožňujícím odpojení přívodu proudu v havarijní situaci Před provedením připojení varné desky k elektrickým rozvodům, se seznamte s informacemi uvedenými na výrobním štítku a ve schématu zapojení. POZOR!!! Montážní technik je povinen vydat uživateli potvrzení o připojení varné desky k elektrické síti (je přílohou záručního listu). Jiný způsob připojení než uvedený na schématu může způsobit její zničení. 10

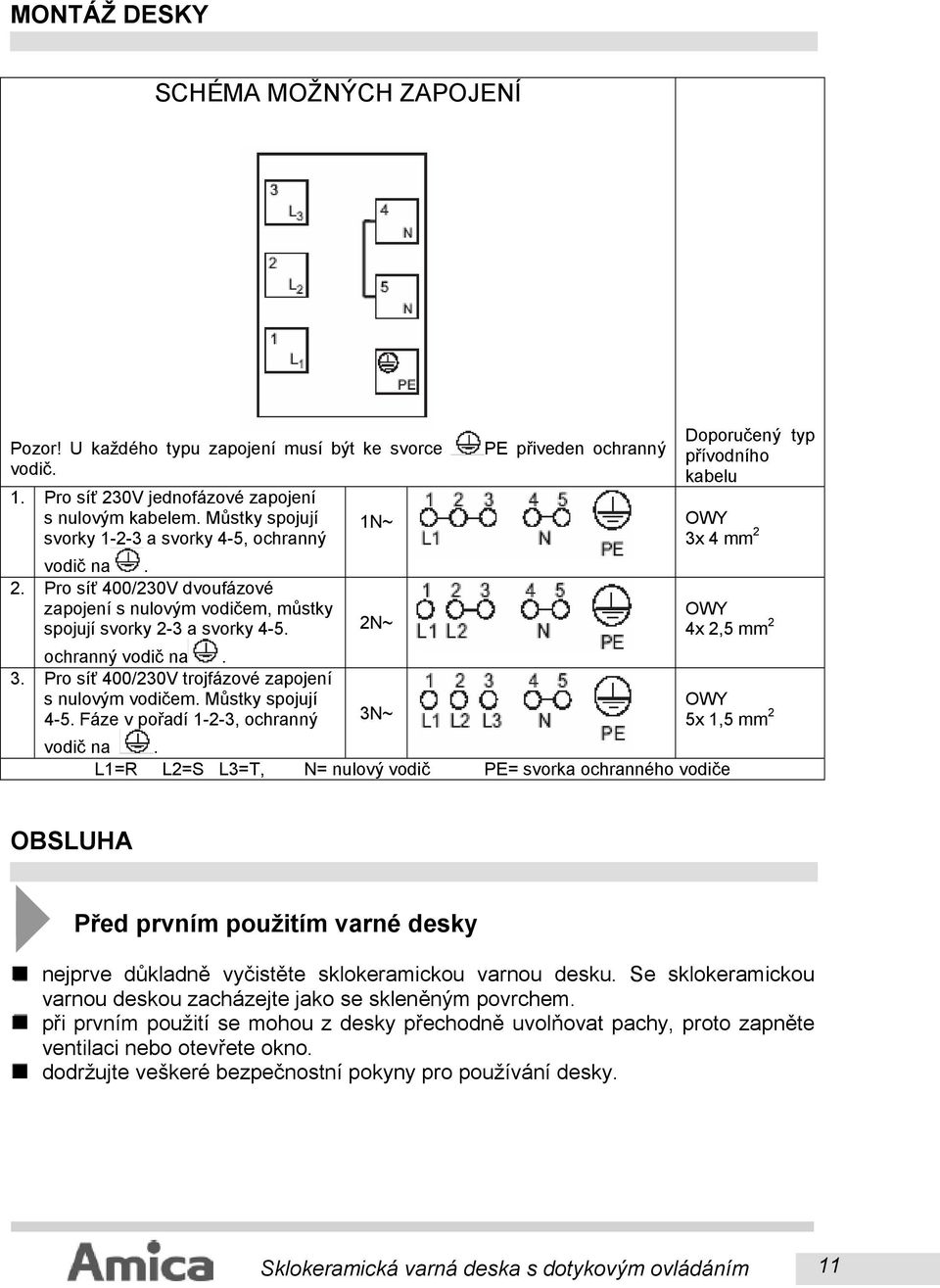

11 MONTÁŽ DESKY SCHÉMA MOŽNÝCH ZAPOJENÍ Pozor! U každého typu zapojení musí být ke svorce PE přiveden ochranný vodič. 1. Pro síť 230V jednofázové zapojení s nulovým kabelem. Můstky spojují svorky a svorky 4-5, ochranný vodič na. 2. Pro síť 400/230V dvoufázové zapojení s nulovým vodičem, můstky spojují svorky 2-3 a svorky N~ ochranný vodič na. 3. Pro síť 400/230V trojfázové zapojení s nulovým vodičem. Můstky spojují 4-5. Fáze v pořadí 1-2-3, ochranný 3N~ vodič na. L1=R L2=S L3=T, N= nulový vodič PE= svorka ochranného vodiče Doporučený typ přívodního kabelu 1N~ OWY 3x 4 mm 2 OWY 4x 2,5 mm 2 OWY 5x 1,5 mm 2 OBSLUHA Před prvním použitím varné desky nejprve důkladně vyčistěte sklokeramickou varnou desku. Se sklokeramickou varnou deskou zacházejte jako se skleněným povrchem. při prvním použití se mohou z desky přechodně uvolňovat pachy, proto zapněte ventilaci nebo otevřete okno. dodržujte veškeré bezpečnostní pokyny pro používání desky. 11

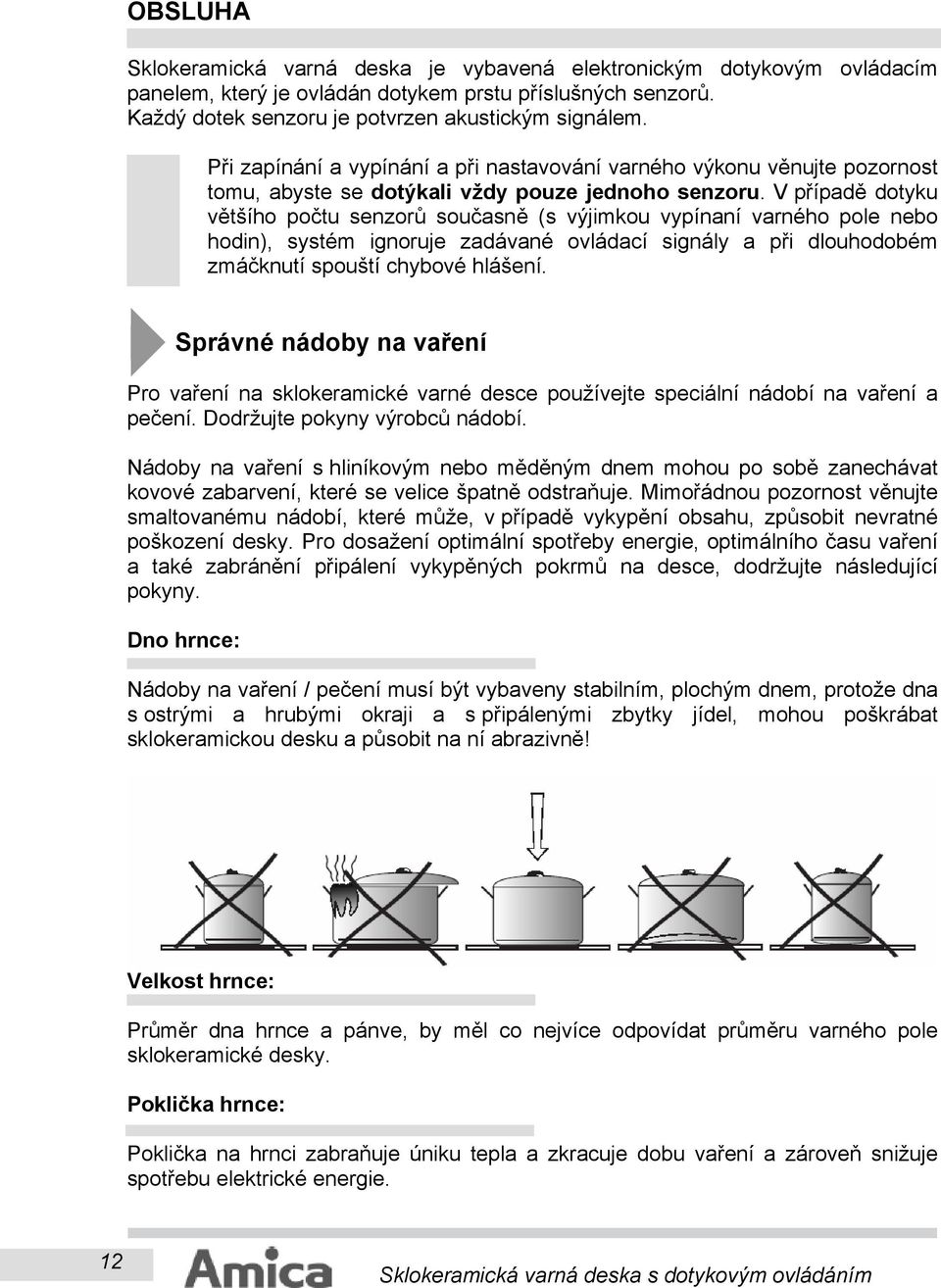

12 OBSLUHA Sklokeramická varná deska je vybavená elektronickým dotykovým ovládacím panelem, který je ovládán dotykem prstu příslušných senzorů. Každý dotek senzoru je potvrzen akustickým signálem. Při zapínání a vypínání a při nastavování varného výkonu věnujte pozornost tomu, abyste se dotýkali vždy pouze jednoho senzoru. V případě dotyku většího počtu senzorů současně (s výjimkou vypínaní varného pole nebo hodin), systém ignoruje zadávané ovládací signály a při dlouhodobém zmáčknutí spouští chybové hlášení. Správné nádoby na vaření Pro vaření na sklokeramické varné desce používejte speciální nádobí na vaření a pečení. Dodržujte pokyny výrobců nádobí. Nádoby na vaření s hliníkovým nebo měděným dnem mohou po sobě zanechávat kovové zabarvení, které se velice špatně odstraňuje. Mimořádnou pozornost věnujte smaltovanému nádobí, které může, v případě vykypění obsahu, způsobit nevratné poškození desky. Pro dosažení optimální spotřeby energie, optimálního času vaření a také zabránění připálení vykypěných pokrmů na desce, dodržujte následující pokyny. Dno hrnce: Nádoby na vaření / pečení musí být vybaveny stabilním, plochým dnem, protože dna s ostrými a hrubými okraji a s připálenými zbytky jídel, mohou poškrábat sklokeramickou desku a působit na ní abrazivně! Velkost hrnce: Průměr dna hrnce a pánve, by měl co nejvíce odpovídat průměru varného pole sklokeramické desky. Poklička hrnce: Poklička na hrnci zabraňuje úniku tepla a zkracuje dobu vaření a zároveň snižuje spotřebu elektrické energie. 12

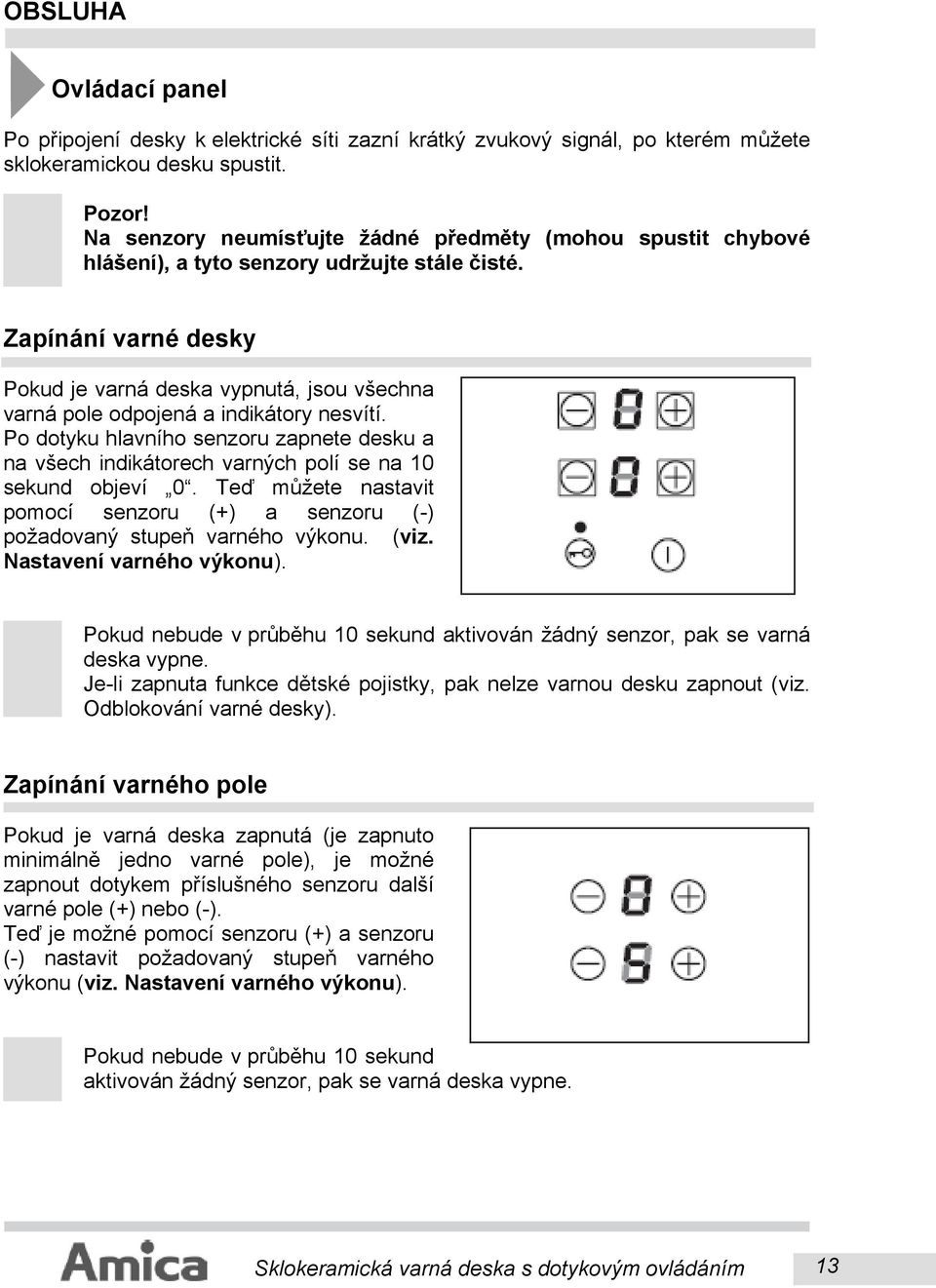

13 OBSLUHA Ovládací panel Po připojení desky k elektrické síti zazní krátký zvukový signál, po kterém můžete sklokeramickou desku spustit. Pozor! Na senzory neumísťujte žádné předměty (mohou spustit chybové hlášení), a tyto senzory udržujte stále čisté. Zapínání varné desky Pokud je varná deska vypnutá, jsou všechna varná pole odpojená a indikátory nesvítí. Po dotyku hlavního senzoru zapnete desku a na všech indikátorech varných polí se na 10 sekund objeví 0. Teď můžete nastavit pomocí senzoru (+) a senzoru (-) požadovaný stupeň varného výkonu. (viz. Nastavení varného výkonu). Pokud nebude v průběhu 10 sekund aktivován žádný senzor, pak se varná deska vypne. Je-li zapnuta funkce dětské pojistky, pak nelze varnou desku zapnout (viz. Odblokování varné desky). Zapínání varného pole Pokud je varná deska zapnutá (je zapnuto minimálně jedno varné pole), je možné zapnout dotykem příslušného senzoru další varné pole (+) nebo (-). Teď je možné pomocí senzoru (+) a senzoru (-) nastavit požadovaný stupeň varného výkonu (viz. Nastavení varného výkonu). Pokud nebude v průběhu 10 sekund aktivován žádný senzor, pak se varná deska vypne. 13

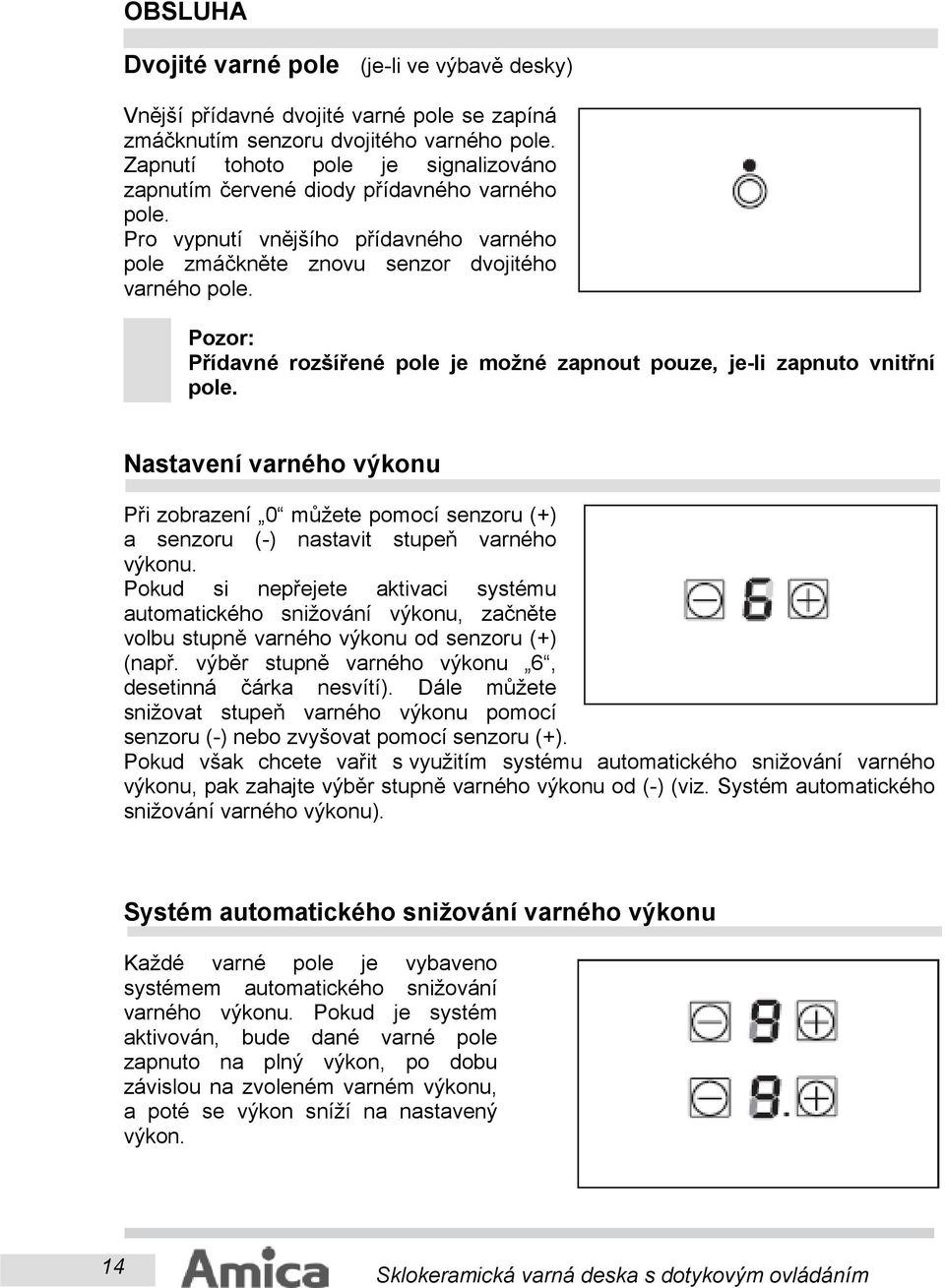

14 OBSLUHA Dvojité varné pole (je-li ve výbavě desky) Vnější přídavné dvojité varné pole se zapíná zmáčknutím senzoru dvojitého varného pole. Zapnutí tohoto pole je signalizováno zapnutím červené diody přídavného varného pole. Pro vypnutí vnějšího přídavného varného pole zmáčkněte znovu senzor dvojitého varného pole. Pozor: Přídavné rozšířené pole je možné zapnout pouze, je-li zapnuto vnitřní pole. Nastavení varného výkonu Při zobrazení 0 můžete pomocí senzoru (+) a senzoru (-) nastavit stupeň varného výkonu. Pokud si nepřejete aktivaci systému automatického snižování výkonu, začněte volbu stupně varného výkonu od senzoru (+) (např. výběr stupně varného výkonu 6, desetinná čárka nesvítí). Dále můžete snižovat stupeň varného výkonu pomocí senzoru (-) nebo zvyšovat pomocí senzoru (+). Pokud však chcete vařit s využitím systému automatického snižování varného výkonu, pak zahajte výběr stupně varného výkonu od (-) (viz. Systém automatického snižování varného výkonu). Systém automatického snižování varného výkonu Každé varné pole je vybaveno systémem automatického snižování varného výkonu. Pokud je systém aktivován, bude dané varné pole zapnuto na plný výkon, po dobu závislou na zvoleném varném výkonu, a poté se výkon sníží na nastavený výkon. 14

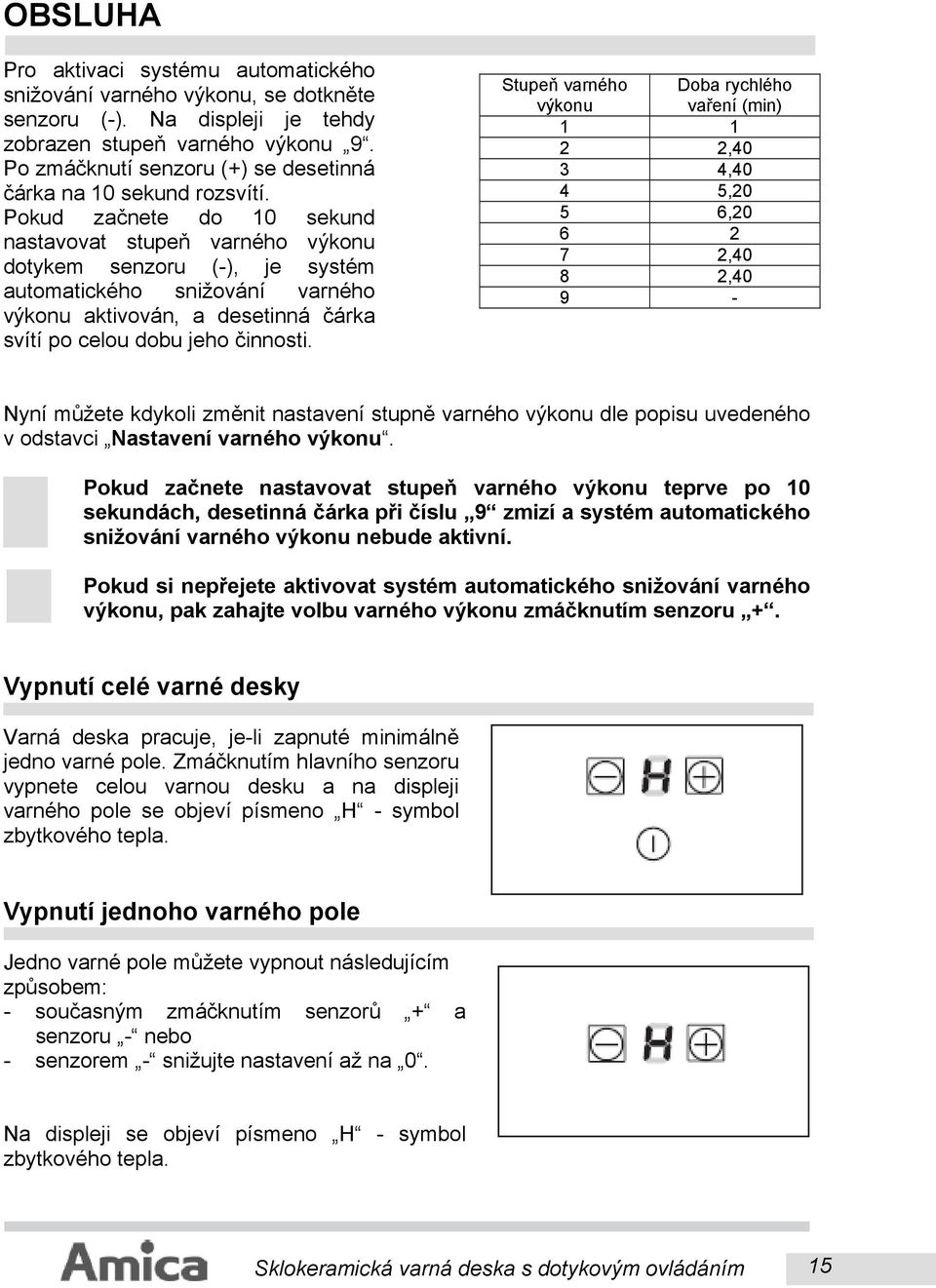

15 OBSLUHA Pro aktivaci systému automatického snižování varného výkonu, se dotkněte senzoru (-). Na displeji je tehdy zobrazen stupeň varného výkonu 9. Po zmáčknutí senzoru (+) se desetinná čárka na 10 sekund rozsvítí. Pokud začnete do 10 sekund nastavovat stupeň varného výkonu dotykem senzoru (-), je systém automatického snižování varného výkonu aktivován, a desetinná čárka svítí po celou dobu jeho činnosti. Stupeň varného výkonu Doba rychlého vaření (min) ,40 3 4,40 4 5,20 5 6, ,40 8 2, Nyní můžete kdykoli změnit nastavení stupně varného výkonu dle popisu uvedeného v odstavci Nastavení varného výkonu. Pokud začnete nastavovat stupeň varného výkonu teprve po 10 sekundách, desetinná čárka při číslu 9 zmizí a systém automatického snižování varného výkonu nebude aktivní. Pokud si nepřejete aktivovat systém automatického snižování varného výkonu, pak zahajte volbu varného výkonu zmáčknutím senzoru +. Vypnutí celé varné desky Varná deska pracuje, je-li zapnuté minimálně jedno varné pole. Zmáčknutím hlavního senzoru vypnete celou varnou desku a na displeji varného pole se objeví písmeno H - symbol zbytkového tepla. Vypnutí jednoho varného pole Jedno varné pole můžete vypnout následujícím způsobem: - současným zmáčknutím senzorů + a senzoru - nebo - senzorem - snižujte nastavení až na 0. Na displeji se objeví písmeno H - symbol zbytkového tepla. 15

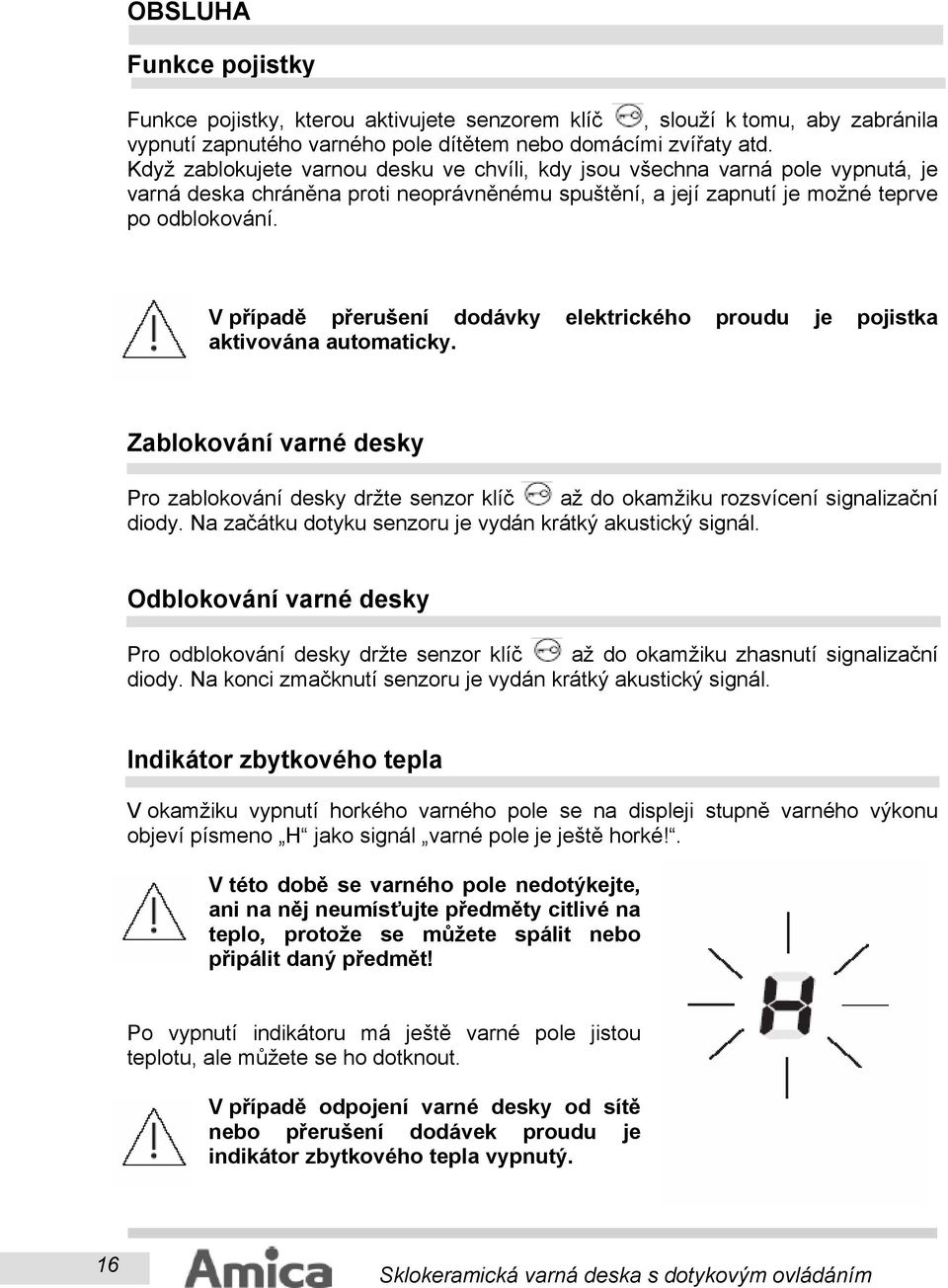

16 OBSLUHA Funkce pojistky Funkce pojistky, kterou aktivujete senzorem klíč, slouží k tomu, aby zabránila vypnutí zapnutého varného pole dítětem nebo domácími zvířaty atd. Když zablokujete varnou desku ve chvíli, kdy jsou všechna varná pole vypnutá, je varná deska chráněna proti neoprávněnému spuštění, a její zapnutí je možné teprve po odblokování. V případě přerušení dodávky elektrického proudu je pojistka aktivována automaticky. Zablokování varné desky Pro zablokování desky držte senzor klíč až do okamžiku rozsvícení signalizační diody. Na začátku dotyku senzoru je vydán krátký akustický signál. Odblokování varné desky Pro odblokování desky držte senzor klíč až do okamžiku zhasnutí signalizační diody. Na konci zmačknutí senzoru je vydán krátký akustický signál. Indikátor zbytkového tepla V okamžiku vypnutí horkého varného pole se na displeji stupně varného výkonu objeví písmeno H jako signál varné pole je ještě horké!. V této době se varného pole nedotýkejte, ani na něj neumísťujte předměty citlivé na teplo, protože se můžete spálit nebo připálit daný předmět! Po vypnutí indikátoru má ještě varné pole jistou teplotu, ale můžete se ho dotknout. V případě odpojení varné desky od sítě nebo přerušení dodávek proudu je indikátor zbytkového tepla vypnutý. 16

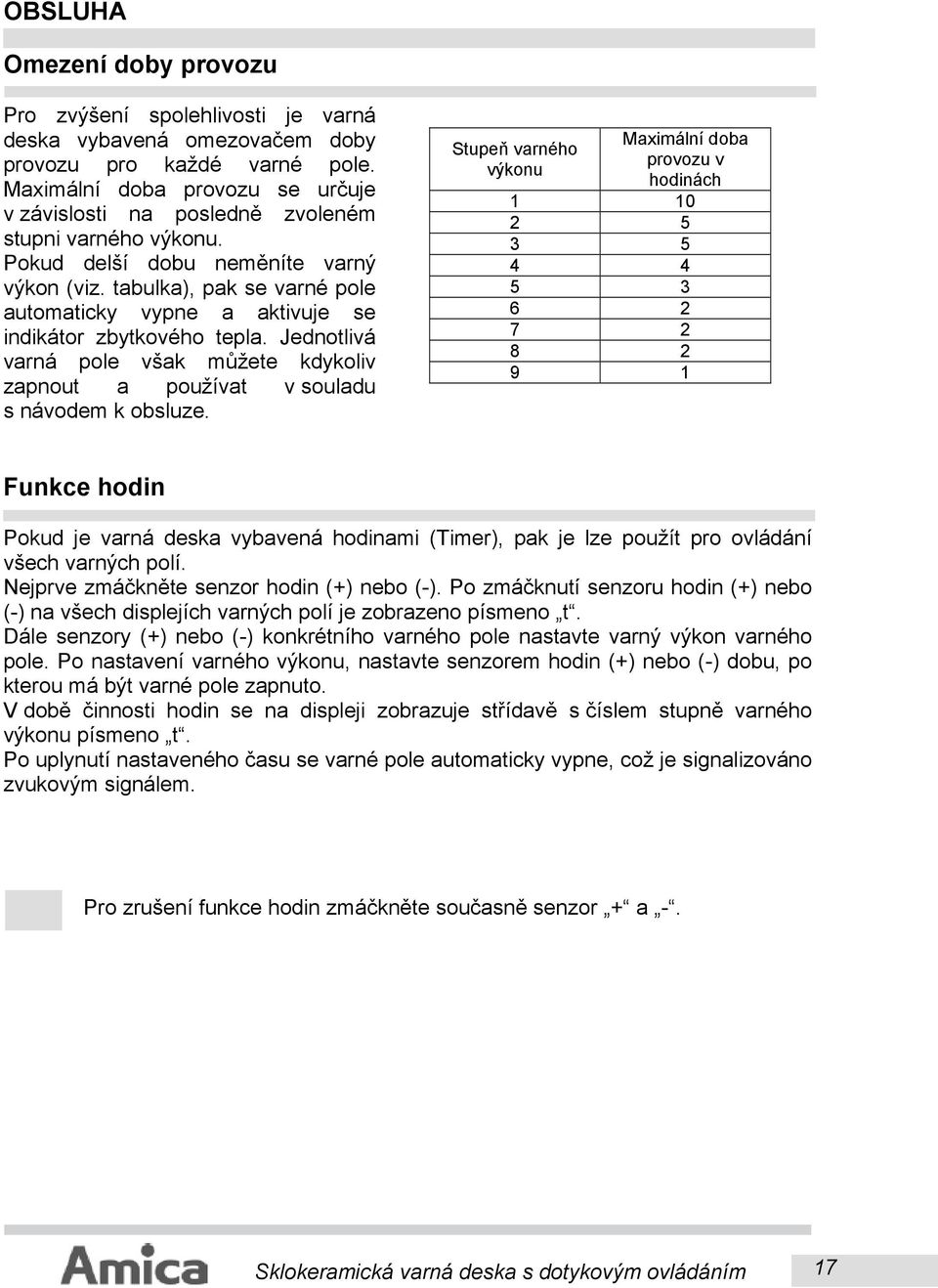

17 OBSLUHA Omezení doby provozu Pro zvýšení spolehlivosti je varná deska vybavená omezovačem doby provozu pro každé varné pole. Maximální doba provozu se určuje v závislosti na posledně zvoleném stupni varného výkonu. Pokud delší dobu neměníte varný výkon (viz. tabulka), pak se varné pole automaticky vypne a aktivuje se indikátor zbytkového tepla. Jednotlivá varná pole však můžete kdykoliv zapnout a používat v souladu s návodem k obsluze. Maximální doba Stupeň varného provozu v výkonu hodinách Funkce hodin Pokud je varná deska vybavená hodinami (Timer), pak je lze použít pro ovládání všech varných polí. Nejprve zmáčkněte senzor hodin (+) nebo (-). Po zmáčknutí senzoru hodin (+) nebo (-) na všech displejích varných polí je zobrazeno písmeno t. Dále senzory (+) nebo (-) konkrétního varného pole nastavte varný výkon varného pole. Po nastavení varného výkonu, nastavte senzorem hodin (+) nebo (-) dobu, po kterou má být varné pole zapnuto. V době činnosti hodin se na displeji zobrazuje střídavě s číslem stupně varného výkonu písmeno t. Po uplynutí nastaveného času se varné pole automaticky vypne, což je signalizováno zvukovým signálem. Pro zrušení funkce hodin zmáčkněte současně senzor + a -. 17

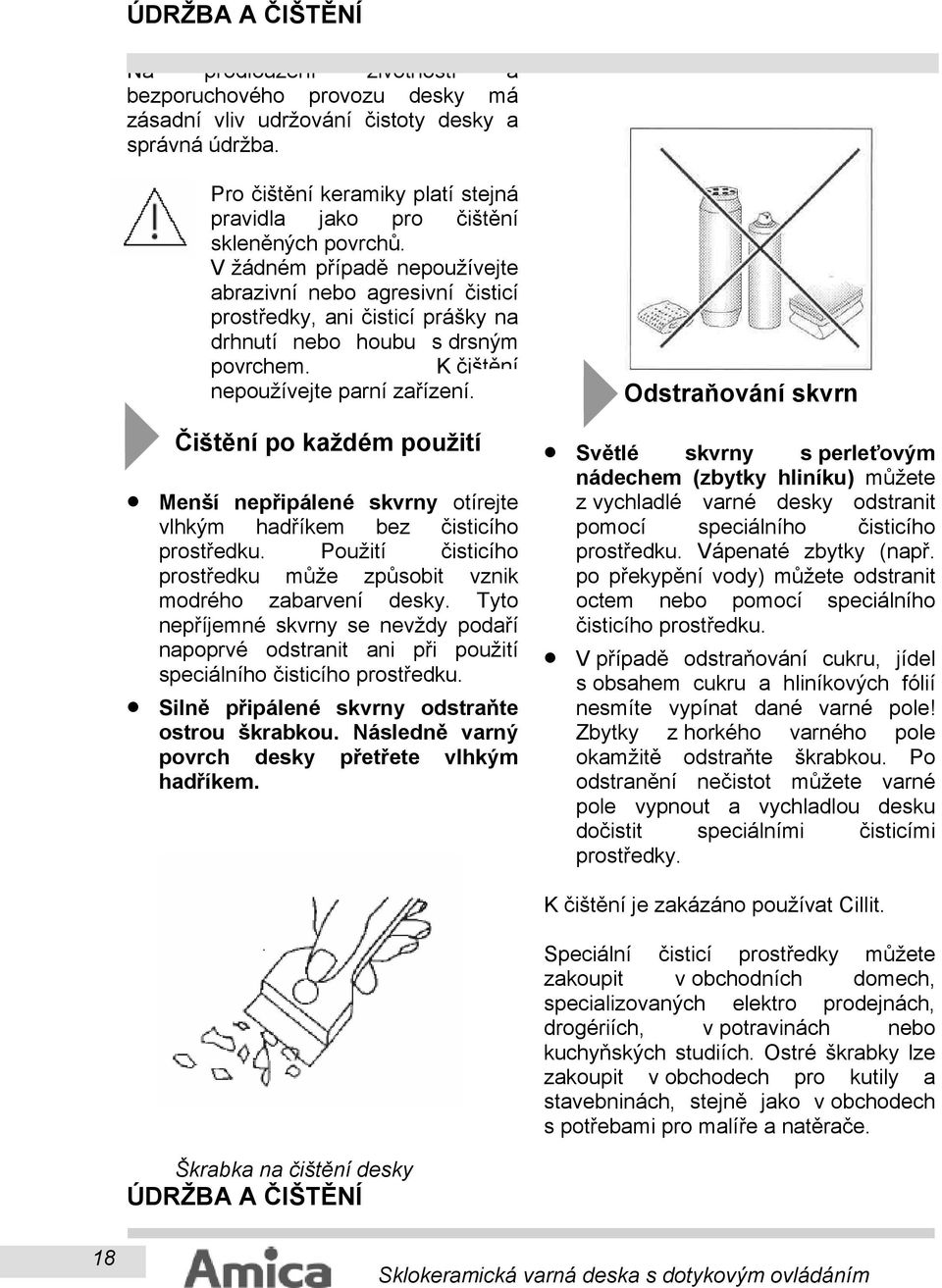

18 ÚDRŽBA A ČIŠTĚNÍ Na prodloužení životnosti a bezporuchového provozu desky má zásadní vliv udržování čistoty desky a správná údržba. Pro čištění keramiky platí stejná pravidla jako pro čištění skleněných povrchů. V žádném případě nepoužívejte abrazivní nebo agresivní čisticí prostředky, ani čisticí prášky na drhnutí nebo houbu s drsným povrchem. K čištění nepoužívejte parní zařízení. Čištění po každém použití Menší nepřipálené skvrny otírejte vlhkým hadříkem bez čisticího prostředku. Použití čisticího prostředku může způsobit vznik modrého zabarvení desky. Tyto nepříjemné skvrny se nevždy podaří napoprvé odstranit ani při použití speciálního čisticího prostředku. Silně připálené skvrny odstraňte ostrou škrabkou. Následně varný povrch desky přetřete vlhkým hadříkem. Odstraňování skvrn Světlé skvrny s perleťovým nádechem (zbytky hliníku) můžete z vychladlé varné desky odstranit pomocí speciálního čisticího prostředku. Vápenaté zbytky (např. po překypění vody) můžete odstranit octem nebo pomocí speciálního čisticího prostředku. V případě odstraňování cukru, jídel s obsahem cukru a hliníkových fólií nesmíte vypínat dané varné pole! Zbytky z horkého varného pole okamžitě odstraňte škrabkou. Po odstranění nečistot můžete varné pole vypnout a vychladlou desku dočistit speciálními čisticími prostředky. K čištění je zakázáno používat Cillit. Speciální čisticí prostředky můžete zakoupit v obchodních domech, specializovaných elektro prodejnách, drogériích, v potravinách nebo kuchyňských studiích. Ostré škrabky lze zakoupit v obchodech pro kutily a stavebninách, stejně jako v obchodech s potřebami pro malíře a natěrače. Škrabka na čištění desky ÚDRŽBA A ČIŠTĚNÍ 18

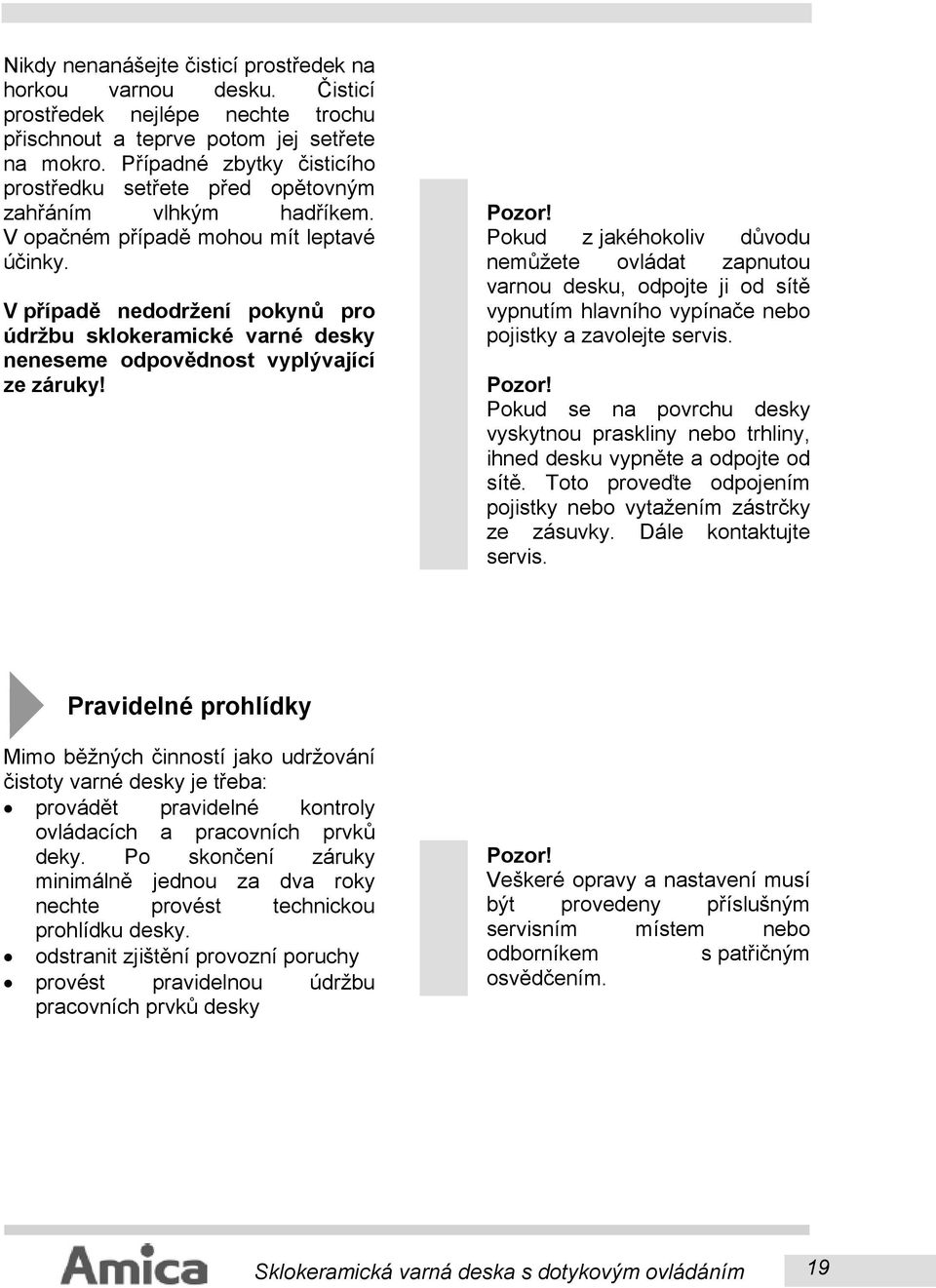

19 Nikdy nenanášejte čisticí prostředek na horkou varnou desku. Čisticí prostředek nejlépe nechte trochu přischnout a teprve potom jej setřete na mokro. Případné zbytky čisticího prostředku setřete před opětovným zahřáním vlhkým hadříkem. V opačném případě mohou mít leptavé účinky. V případě nedodržení pokynů pro údržbu sklokeramické varné desky neneseme odpovědnost vyplývající ze záruky! Pozor! Pokud z jakéhokoliv důvodu nemůžete ovládat zapnutou varnou desku, odpojte ji od sítě vypnutím hlavního vypínače nebo pojistky a zavolejte servis. Pozor! Pokud se na povrchu desky vyskytnou praskliny nebo trhliny, ihned desku vypněte a odpojte od sítě. Toto proveďte odpojením pojistky nebo vytažením zástrčky ze zásuvky. Dále kontaktujte servis. Pravidelné prohlídky Mimo běžných činností jako udržování čistoty varné desky je třeba: provádět pravidelné kontroly ovládacích a pracovních prvků deky. Po skončení záruky minimálně jednou za dva roky nechte provést technickou prohlídku desky. odstranit zjištění provozní poruchy provést pravidelnou údržbu pracovních prvků desky Pozor! Veškeré opravy a nastavení musí být provedeny příslušným servisním místem nebo odborníkem s patřičným osvědčením. 19

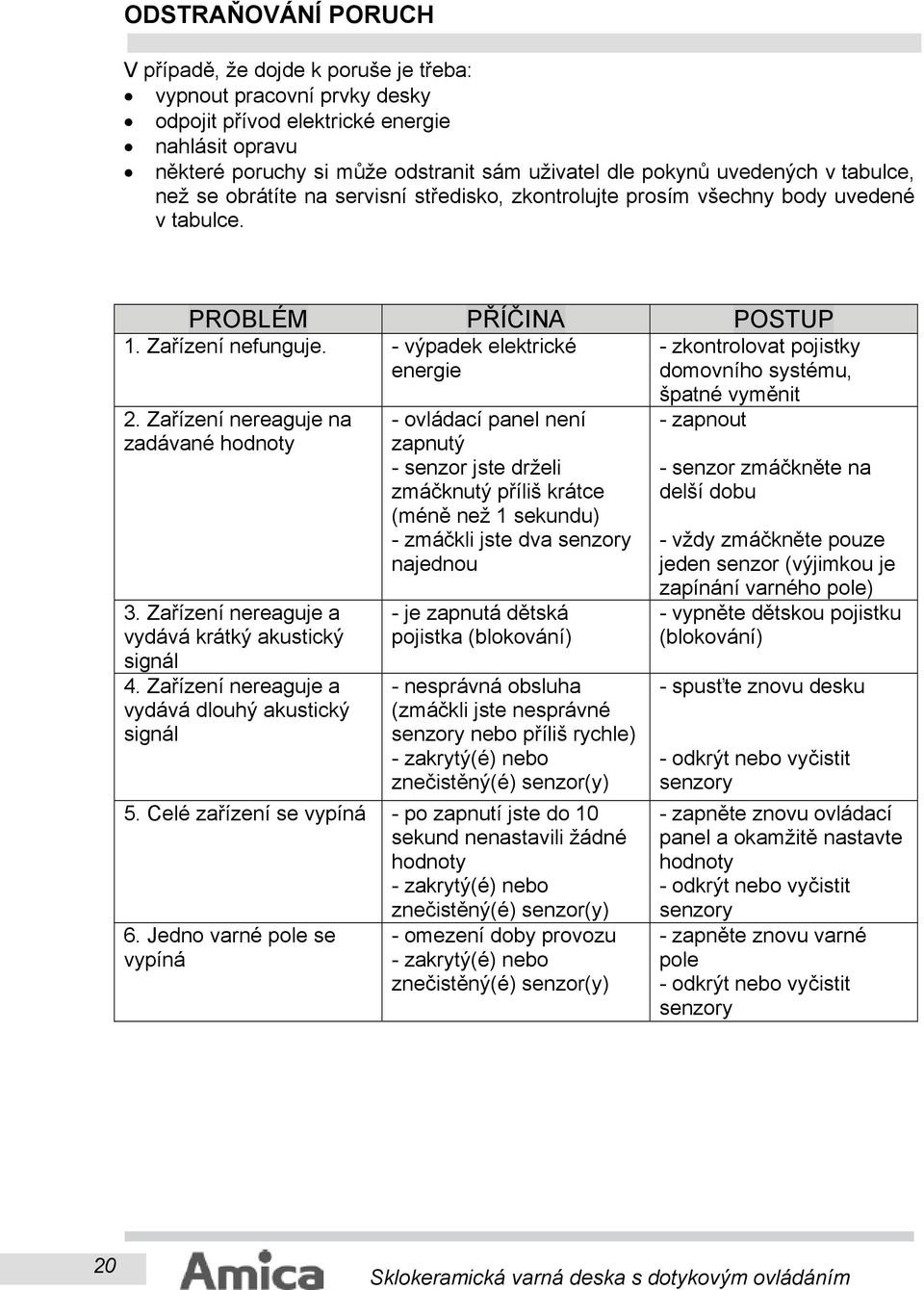

20 ODSTRAŇOVÁNÍ PORUCH V případě, že dojde k poruše je třeba: vypnout pracovní prvky desky odpojit přívod elektrické energie nahlásit opravu některé poruchy si může odstranit sám uživatel dle pokynů uvedených v tabulce, než se obrátíte na servisní středisko, zkontrolujte prosím všechny body uvedené v tabulce. PROBLÉM PŘÍČINA POSTUP 1. Zařízení nefunguje. - výpadek elektrické - zkontrolovat pojistky energie domovního systému, 2. Zařízení nereaguje na zadávané hodnoty 3. Zařízení nereaguje a vydává krátký akustický signál 4. Zařízení nereaguje a vydává dlouhý akustický signál - ovládací panel není zapnutý - senzor jste drželi zmáčknutý příliš krátce (méně než 1 sekundu) - zmáčkli jste dva senzory najednou - je zapnutá dětská pojistka (blokování) - nesprávná obsluha (zmáčkli jste nesprávné senzory nebo příliš rychle) - zakrytý(é) nebo znečistěný(é) senzor(y) 5. Celé zařízení se vypíná - po zapnutí jste do 10 sekund nenastavili žádné hodnoty - zakrytý(é) nebo znečistěný(é) senzor(y) 6. Jedno varné pole se vypíná - omezení doby provozu - zakrytý(é) nebo znečistěný(é) senzor(y) špatné vyměnit - zapnout - senzor zmáčkněte na delší dobu - vždy zmáčkněte pouze jeden senzor (výjimkou je zapínání varného pole) - vypněte dětskou pojistku (blokování) - spusťte znovu desku - odkrýt nebo vyčistit senzory - zapněte znovu ovládací panel a okamžitě nastavte hodnoty - odkrýt nebo vyčistit senzory - zapněte znovu varné pole - odkrýt nebo vyčistit senzory 20

21 ODSTRAŇOVÁNÍ PORUCH PROBLÉM PŘÍČINA POSTUP 7. Nesvítí indikátor zbytkového tepla, i když jsou varná pole ještě horká. 8. Prasklina ve sklokeramické desce 9. Pokud porucha nebyla odstraněna - výpadek elektrické energie, zařízení je odpojeno od sítě - ukazatel zbytkového tepla bude funkční teprve po opětovném zapnutí a vypnutí ovládacího panelu Nebezpečí! Okamžitě odpojte sklokeramickou varnou desku od elektrické sítě (pojistka). Obraťte se na nejbližší servis. Okamžitě odpojte sklokeramickou varnou desku od elektrické sítě (pojistka). Obraťte se na nejbližší servis. Důležité! Jste zodpovědní za řádný stav a provoz zařízení ve Vaší domácnosti. Pokud zavoláte servis k odstranění poruchy vzniklé nesprávným používáním, bude Vám i v záruční době účtován poplatek za odstranění závady. Za škody vzniklé nedodržením pokynů tohoto návodu, bohužel neručíme. 21

22 TECHNICKÉ ÚDAJE Jmenovité napětí 400V 3N ~ 50 Hz Jmenovitý výkon - varné pole: ø 145 mm 1200 W - varné pole: ø 180/120 mm 1700 W - varné pole: ø 180 mm 1800 W - varné pole: ø 210/120 mm 2200 W - varné pole: ø 210 mm 2300 W Rozměry 576 x 518 x 48 Hmotnost 9,5 kg; Prohlášení výrobce Výrobce tímto prohlašuje, že výrobek splňuje důležité požadavky následujících evropských směrnic: Směrnice pro nízké napětí 73/23/EEC Směrnice elektromagnetické kompatibility 89/336/EEC, a proto výrobek získal označení CE a bylo pro něj vydáno Prohlášení o shodě, a toto prohlášení bylo zpřístupněno orgánům obchodní inspekce 22

23 ZÁRUKA, POZÁRUČNÍ SLUŽBY Záruka Záruční podmínky dle záručního listu Výrobce nenese jakoukoliv odpovědnost za škody vzniklé špatným používáním výrobku. Pozáruční služby V případě, že se objeví jakékoliv problémy s používáním spotřebičů Amica, kontaktujte prosím naše SERVISNÍ CENTRUM, které Vám zajistí rychlou a plně profesionální pomoc. Chceme všem, kteří značce Amica důvěřují, zajistit maximální komfort při používání našich výrobků. Zde prosím opište z výrobního štítku výrobní číslo varné desky Typ. Výrobní číslo.. Servisní centrum

24 Amica Wronki S.A. ul. Mickiewicza Wronki Polsko tel fax Servisní centrum
